Uziemienie agregatu: Jak to zrobić bezpiecznie? Poradnik krok po kroku

Uziemienie agregatu prądotwórczego to nie tylko formalność, ale przede wszystkim kluczowy element zapewniający bezpieczeństwo Tobie i Twoim urządzeniom. W tym praktycznym poradniku krok po kroku dowiesz się, dlaczego prawidłowe uziemienie jest tak ważne, jak je wykonać samodzielnie, a także kiedy warto powierzyć to zadanie specjaliście. Poznasz niezbędne materiały, narzędzia i zasady, które uchronią Cię przed porażeniem prądem i awariami sprzętu.

Ochrona życia i zdrowia: Jak uziemienie chroni przed porażeniem prądem?

Uziemienie agregatu działa jak system bezpieczeństwa. W sytuacji, gdy dojdzie do przebicia prądu na metalową obudowę urządzenia na przykład z powodu uszkodzenia izolacji przewodów wewnętrznych prąd ten nie będzie krążył po obudowie, czekając na nieszczęśnika, który jej dotknie. Zamiast tego, dzięki połączeniu z ziemią, prąd upływu zostanie bezpiecznie odprowadzony do gruntu. To znacznie zmniejsza ryzyko porażenia prądem, które może mieć tragiczne skutki. Pamiętaj, że jest to podstawowy i absolutnie niezbędny element ochrony, który ratuje życie.

Zabezpiecz swój sprzęt: Rola uziemienia w ochronie podłączonych urządzeń

Nie tylko Ty jesteś narażony na niebezpieczeństwo. Brak prawidłowego uziemienia agregatu może również prowadzić do uszkodzenia podłączonych do niego urządzeń. W przypadku nagłych przepięć, skoków napięcia czy wewnętrznych awarii agregatu, nieuziemiona obudowa może stać się punktem, przez który niekontrolowany prąd uszkodzi wrażliwe podzespoły podłączonego sprzętu elektronicznego, takiego jak komputery, telewizory czy narzędzia. Dobre uziemienie działa jak bufor, stabilizując potencjał i chroniąc Twoje cenne urządzenia.

Co mówią przepisy? Krótko o normach i konsekwencjach ich zignorowania

Choć polskie prawo nie zawiera jednego, dedykowanego aktu prawnego dotyczącego wyłącznie uziemiania agregatów prądotwórczych, to ich eksploatacja jest ściśle powiązana z ogólnymi przepisami budowlanymi oraz normami dotyczącymi instalacji elektrycznych, takimi jak norma PN-HD 60364. Podłączanie agregatu do domowej sieci elektrycznej musi odbywać się zgodnie z tymi wytycznymi. Ignorowanie tych zasad to nie tylko ryzyko awarii sprzętu, ale przede wszystkim poważne zagrożenie dla życia i zdrowia, które może skutkować odpowiedzialnością prawną.

Kiedy uziemiać agregat, a kiedy to nie jest wymagane?

Scenariusz 1: Agregat jako zasilanie awaryjne domu (sieć TN-S)

Jeśli planujesz używać agregatu jako awaryjnego źródła zasilania dla swojego domu, zwłaszcza w instalacji typu TN-S, uziemienie jest absolutnie konieczne. W takim przypadku agregat musi być połączony z istniejącą instalacją uziemiającą budynku. Często wymaga to ingerencji i odpowiednich zabezpieczeń instalowanych przez kwalifikowanego elektryka. Jest to najbardziej złożony scenariusz, w którym bezpieczeństwo musi być priorytetem.

Scenariusz 2: Zasilanie pojedynczych urządzeń w terenie

Często pojawia się pytanie, czy uziemienie jest potrzebne, gdy agregat zasila tylko jedno urządzenie, na przykład kosiarkę elektryczną czy wiertarkę w miejscu bez dostępu do sieci. W takich sytuacjach, choć ryzyko jest mniejsze niż przy podłączaniu do domowej instalacji, uziemienie nadal jest bardzo zalecane. Szczególnie jeśli urządzenie, które zasilasz, ma metalową obudowę lub pracuje w wilgotnym środowisku. Pamiętaj, że nawet pojedyncze urządzenie może stanowić zagrożenie, jeśli jego izolacja ulegnie uszkodzeniu.

Agregaty inwerterowe i małej mocy czy zasady są inne?

Wiele osób sądzi, że nowoczesne agregaty inwerterowe lub te o niewielkiej mocy są z natury bezpieczniejsze i nie wymagają uziemienia. Niestety, to nieprawda. Konstrukcja tych urządzeń, choć często bardziej zaawansowana, nie zwalnia z obowiązku zapewnienia prawidłowego uziemienia. Wciąż istnieje ryzyko przebicia prądu na obudowę lub przepięć, które mogą uszkodzić zarówno agregat, jak i podłączone odbiorniki. Dlatego zawsze sprawdzaj instrukcję obsługi swojego konkretnego modelu, ale bądź przygotowany na konieczność wykonania uziemienia.

Uziemienie agregatu krok po kroku: Praktyczny poradnik

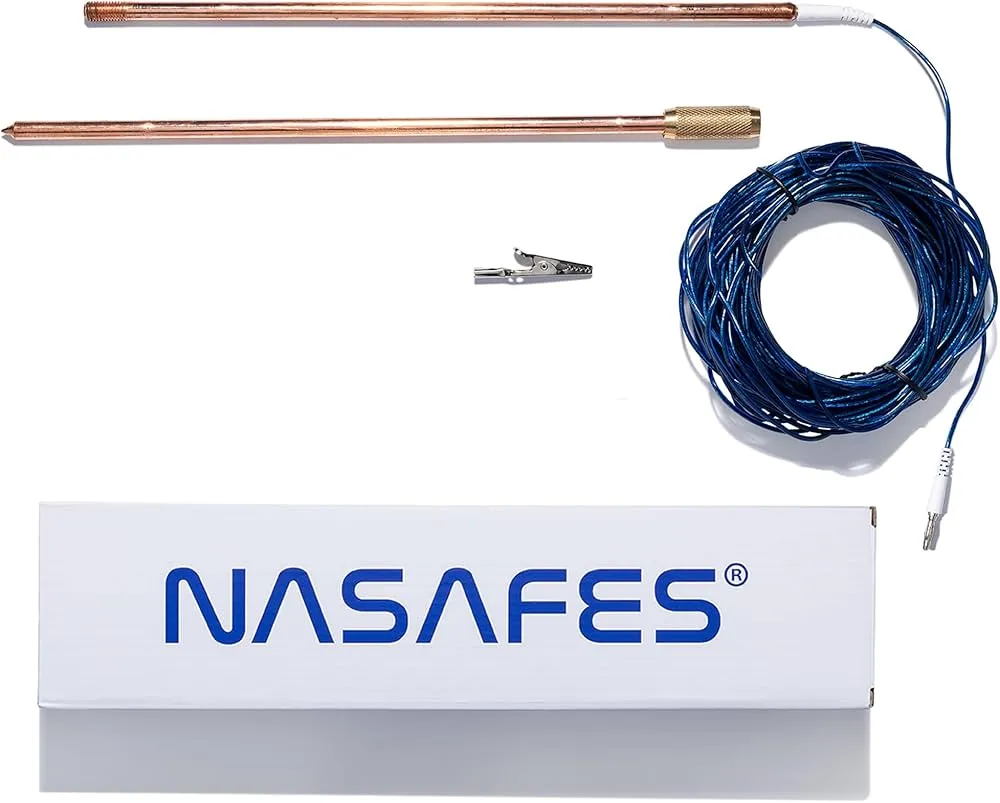

Niezbędne narzędzia i materiały: Czego potrzebujesz, zanim zaczniesz?

• Pręt uziemiający (uziom pionowy, szpilka): Najlepiej stalowy, ocynkowany lub pomiedziowany, o długości minimum 1,5 metra, a najlepiej 2,5 metra.
• Przewód uziemiający: Linka miedziana typu LgY. Minimalny zalecany przekrój to 6 mm², ale dla większego bezpieczeństwa i trwałości warto użyć przewodu o przekroju 10 mm² lub nawet 16 mm².
• Zacisk do połączenia: Solidny zacisk śrubowy, który pozwoli na pewne połączenie przewodu z prętem uziemiającym.
• Narzędzia: Młot lub pobijak do wbicia pręta, klucz do dokręcenia zacisku, ewentualnie łopata do przygotowania miejsca.
• Opcjonalnie: Taśma izolacyjna lub termokurczliwa do zabezpieczenia połączenia.

Wybór i przygotowanie miejsca na uziom gdzie najlepiej wbić szpilkę?

Najlepszym miejscem na wbicie pręta uziemiającego jest teren, który jest stale wilgotny. Unikaj miejsc bardzo suchych, piaszczystych lub kamienistych, ponieważ zwiększy to rezystancję uziemienia. Idealnie, jeśli jest to trawnik lub ziemia ogrodowa. Pamiętaj, aby pręt wbić w bezpiecznej odległości od fundamentów budynku, innych instalacji podziemnych (np. rur gazowych, wodociągowych) oraz od miejsc, gdzie mogą przebywać ludzie. Przed wbiciem warto oczyścić powierzchnię gruntu z kamieni i korzeni.

Instrukcja: Jak prawidłowo pogrążyć pręt uziemiający w ziemi?

1. Ustaw pręt uziemiający pionowo w wybranym miejscu.
2. Za pomocą ciężkiego młota lub specjalnego pobijaka zacznij wbijać pręt w ziemię. Uderzaj prostopadle, aby pręt nie zaczął się uginać.
3. Wbijaj pręt stopniowo, kontrolując jego pionowość. Jeśli napotkasz opór, możesz spróbować lekko poruszać prętem lub użyć większej siły.
4. Wbij pręt na tyle głęboko, aby wystawała tylko część potrzebna do podłączenia zacisku z przewodem uziemiającym. Zaleca się, aby co najmniej 1,5 metra pręta znajdowało się w ziemi. W przypadku trudnego gruntu, warto wbić pręt głębiej.
5. Upewnij się, że pręt jest stabilnie osadzony w ziemi i nie chwieje się.

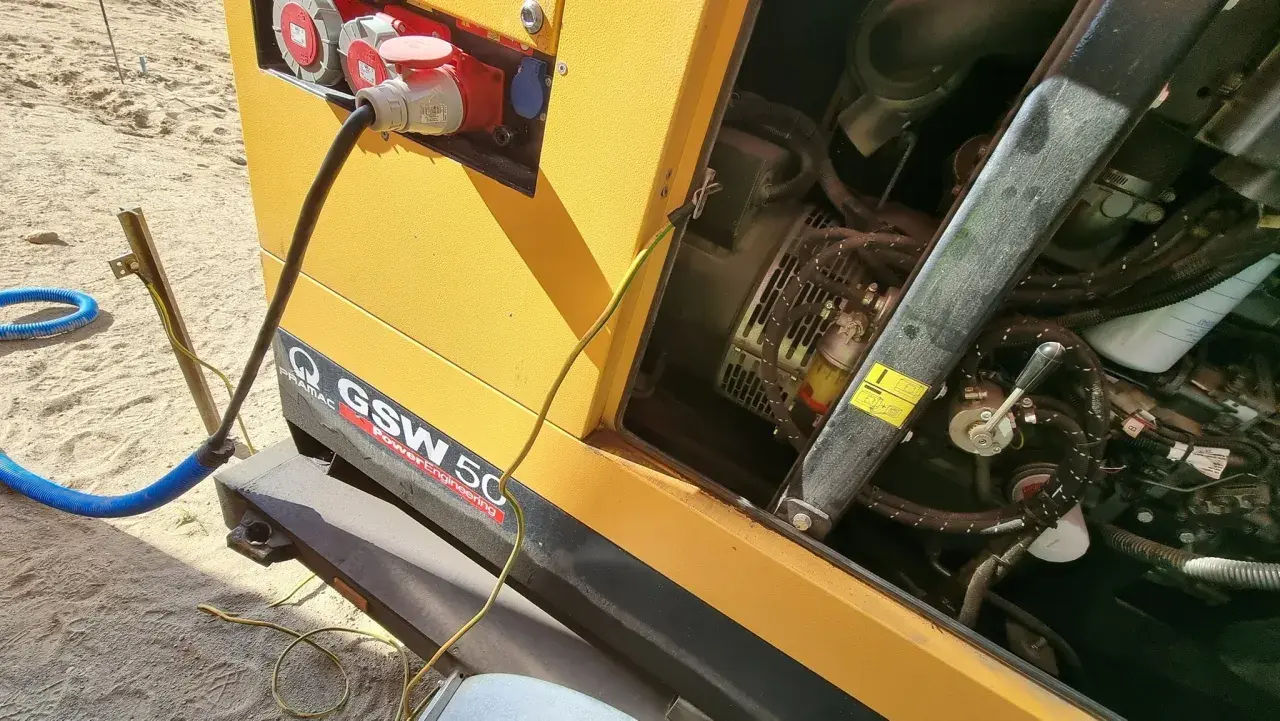

Podłączenie przewodu: Jak solidnie połączyć kabel z prętem i agregatem?

1. Oczyść górną część wbitego pręta uziemiającego oraz końcówkę przewodu uziemiającego (usuń izolację, jeśli jest).
2. Nałóż zacisk na pręt uziemiający w miejscu, gdzie wystaje z ziemi.
3. Podłącz jeden koniec przewodu uziemiającego do zacisku, upewniając się, że połączenie jest mocne i pewne. Dokręć śruby zacisku z odpowiednią siłą.

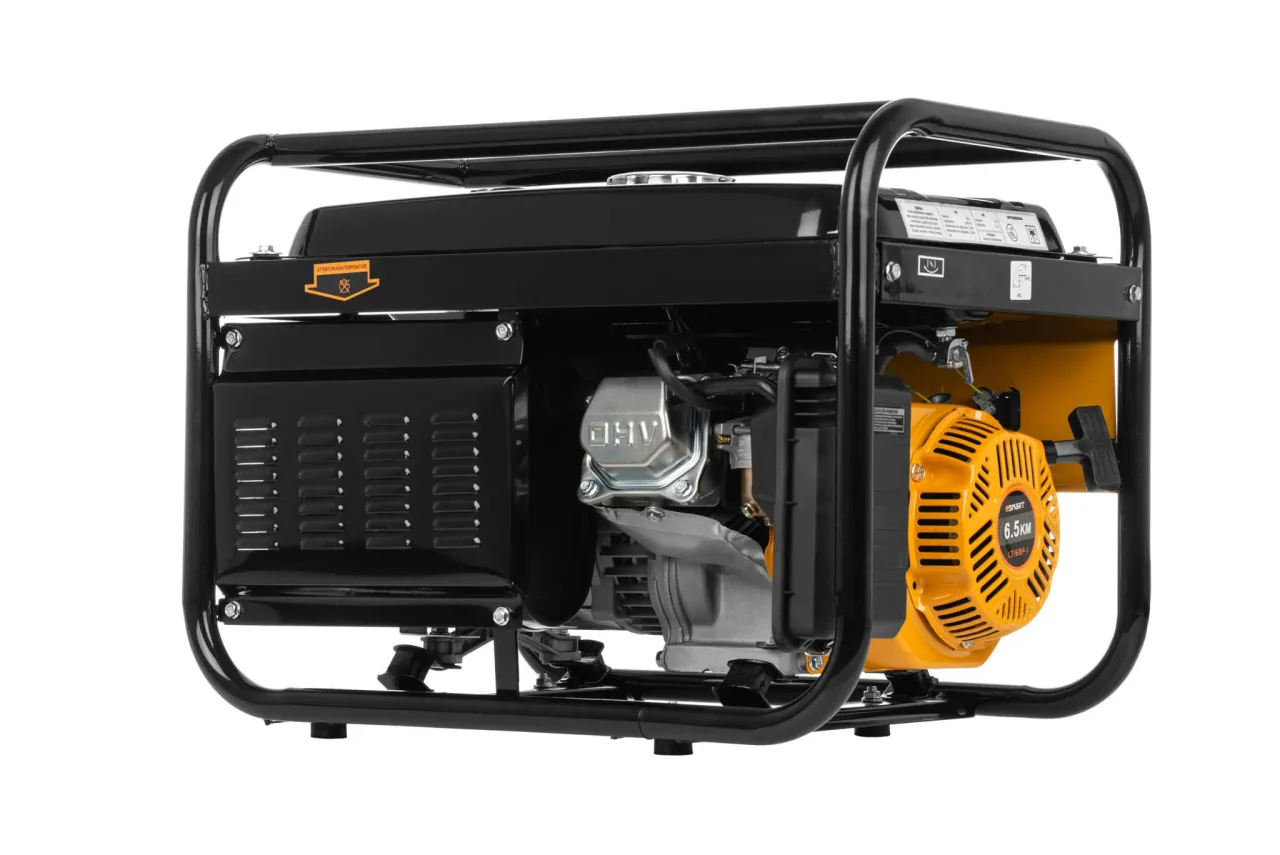

4. Drugi koniec przewodu uziemiającego podłącz do specjalnego zacisku uziemiającego w agregacie prądotwórczym. Zazwyczaj jest to śruba z oznaczeniem symbolu uziemienia (trzy poziome linie o malejącej długości) lub napis "Ground" / "GND".
5. Dokładnie dokręć śrubę mocującą przewód do agregatu. Upewnij się, że połączenie jest czyste i nie ma luzów.
6. Warto zabezpieczyć połączenie na pręcie uziemiającym przed wilgocią i korozją, na przykład za pomocą taśmy izolacyjnej lub termokurczliwej.

Dwie metody uziemienia: Pręt czy instalacja domowa?

Metoda 1: Tworzenie nowego uziemienia za pomocą pręta (szpilki)

Ta metoda polega na stworzeniu samodzielnego, dedykowanego uziemienia dla agregatu. Jest to najczęściej stosowane rozwiązanie w przypadku agregatów przenośnych, używanych w miejscach, gdzie nie ma dostępu do stałej instalacji elektrycznej na budowach, działkach rekreacyjnych, podczas biwaków. Jej główną zaletą jest niezależność od istniejącej infrastruktury. Wadą może być konieczność wbicia pręta w ziemię, co wymaga odpowiednich warunków gruntowych i trochę wysiłku. Jest to jednak rozwiązanie proste i skuteczne, pod warunkiem wykonania go zgodnie ze sztuką.

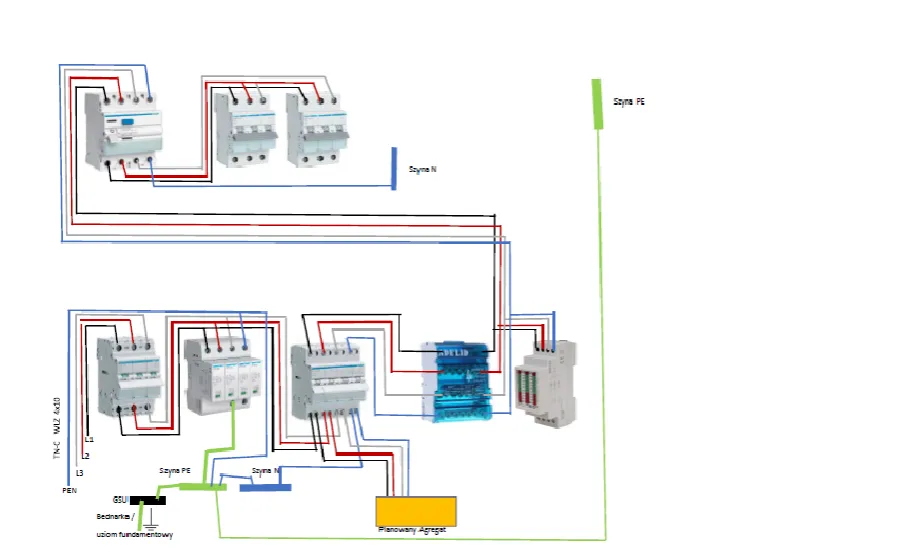

Metoda 2: Jak bezpiecznie wpiąć się w istniejące uziemienie budynku (GSW)?

Jeśli Twój agregat ma służyć jako zasilanie awaryjne dla domu, najbezpieczniejszym i zalecanym sposobem jest podłączenie jego uziemienia do Głównej Szyny Wyrównawczej (GSW) istniejącej instalacji uziemiającej budynku. GSW to punkt, w którym wszystkie przewody ochronne (PE) z poszczególnych obwodów instalacji są ze sobą połączone i doprowadzone do głównego uziomu budynku. Ta metoda zapewnia spójność potencjałów i skuteczne odprowadzanie ewentualnych prądów. Należy jednak pamiętać, że takie podłączenie wymaga wiedzy i doświadczenia, a często konieczna jest interwencja elektryka z uprawnieniami, aby zapewnić pełne bezpieczeństwo i zgodność z normami.

Które rozwiązanie jest lepsze w Twojej sytuacji? Porównanie i rekomendacje

Metoda uziemienia	Zastosowanie i rekomendacje
Tworzenie nowego uziemienia za pomocą pręta (szpilki)	Idealna do: Zasilania pojedynczych urządzeń w terenie, pracy na budowie, działce rekreacyjnej, podczas awarii sieci w miejscu bez dostępu do GSW. Rekomendacje: Upewnij się, że pręt jest odpowiednio głęboko wbity w wilgotny grunt, a przewód ma właściwy przekrój. Jest to rozwiązanie samodzielne, ale wymaga staranności.
Podłączenie do istniejącego uziemienia budynku (GSW)	Idealna do: Zasilania awaryjnego domu, podłączania agregatu do domowej instalacji elektrycznej. Rekomendacje: Jest to metoda zalecana, gdy agregat ma współpracować z instalacją domową. Konieczna konsultacja z kwalifikowanym elektrykiem, który oceni stan istniejącego uziemienia i bezpiecznie wykona podłączenie, zapewniając zgodność z normami i ochronę przed przepięciami.

Kluczowe parametry uziemienia: Przewód i rezystancja

Jaki przewód uziemiający wybrać? Przekrój i typ kabla mają znaczenie

Wybór odpowiedniego przewodu uziemiającego jest równie ważny, jak samo wykonanie połączenia. Należy stosować linkę miedzianą typu LgY, która jest elastyczna i odporna na uszkodzenia mechaniczne. Minimalny zalecany przekrój przewodu to 6 mm², co zapewnia pewną odporność na prądy zwarciowe i uszkodzenia mechaniczne. Jednak dla zwiększenia bezpieczeństwa i pewności działania, szczególnie przy dłuższych odcinkach przewodu lub w trudnych warunkach, zdecydowanie rekomendowane są przewody o przekroju 10 mm² lub nawet 16 mm². Zbyt cienki lub słaby przewód może się przegrzać lub przepalić w krytycznej sytuacji, niwecząc całe zabezpieczenie.

Rezystancja uziemienia poniżej 10 Ω dlaczego ta wartość jest tak ważna?

Rezystancja uziemienia to miara oporu, jaki stawia ziemia przepływającemu przez nią prądowi. Im niższa rezystancja, tym skuteczniej prąd upływu jest odprowadzany do ziemi. W instalacjach domowych dąży się do uzyskania rezystancji uziemienia poniżej 10 Ω. Niższa wartość oznacza szybsze i efektywniejsze zadziałanie zabezpieczeń (np. wyłącznika różnicowoprądowego) w przypadku awarii. Jeśli rezystancja jest zbyt wysoka, prąd upływu może nie zostać wystarczająco szybko odprowadzony, co zwiększa ryzyko porażenia lub uszkodzenia sprzętu. Jest to kluczowy parametr, który świadczy o jakości wykonania uziemienia.

Czy mogę samodzielnie zmierzyć rezystancję? Kiedy wezwać elektryka?

Samodzielny pomiar rezystancji uziemienia jest możliwy, ale wymaga posiadania specjalistycznego miernika (tzw. miernika rezystancji uziemienia) oraz wiedzy na temat prawidłowego wykonania pomiaru. Bez odpowiedniego sprzętu i umiejętności, próba pomiaru może być niedokładna i wprowadzać w błąd. Dlatego, jeśli nie masz doświadczenia w tym zakresie lub nie posiadasz odpowiedniego sprzętu, zdecydowanie zaleca się wezwanie kwalifikowanego elektryka. Fachowiec nie tylko wykona precyzyjny pomiar, ale również oceni stan techniczny uziemienia i doradzi ewentualne usprawnienia. Jest to szczególnie ważne przy podłączaniu agregatu do instalacji domowej.

Unikaj tych błędów przy uziemianiu agregatu!

Błąd #1: Zbyt krótki pręt lub suche podłoże

Użycie pręta o niewystarczającej długości (np. krótszego niż 1,5 metra) lub wbicie go w suche, piaszczyste podłoże to prosta droga do nieskutecznego uziemienia. Taki uziom będzie miał wysoką rezystancję, co oznacza, że w sytuacji awaryjnej prąd nie zostanie odpowiednio szybko odprowadzony do ziemi. W efekcie zagrożenie porażeniem lub uszkodzeniem sprzętu nadal będzie wysokie.

Błąd #2: Niewłaściwy przekrój lub uszkodzony przewód uziemiający

Stosowanie przewodu o zbyt małym przekroju (poniżej 6 mm²) lub użycie przewodu z widocznymi uszkodzeniami izolacji czy przetarciami to poważne zaniedbanie. Taki przewód może nie wytrzymać przepływu prądu zwarciowego, przegrzać się, a nawet przepalić. W skrajnych przypadkach może to doprowadzić do pożaru lub utraty ciągłości obwodu uziemiającego, co czyni całe zabezpieczenie bezwartościowym.

Błąd #3: Słabe połączenie mechaniczne zacisków

Luźne, niedokręcone lub skorodowane połączenie przewodu uziemiającego z prętem lub z zaciskiem w agregacie to kolejny częsty i niebezpieczny błąd. Nawet najlepszy przewód i pręt nie spełnią swojej roli, jeśli połączenie między nimi będzie niestabilne. Słaby kontakt może powodować iskrzenie, wzrost rezystancji lub całkowite przerwanie obwodu uziemiającego w najmniej oczekiwanym momencie.

Błąd #4: Mylenie "uziemienia" z "zerowaniem" poznaj fundamentalną różnicę

Uziemienie i zerowanie to dwie różne metody ochrony przeciwporażeniowej. Uziemienie polega na połączeniu części przewodzących dostępnych z ziemią. Zerowanie natomiast polega na połączeniu części przewodzących dostępnych z przewodem neutralnym (zerowym) sieci zasilającej. Mylenie tych pojęć i stosowanie nieprawidłowych rozwiązań może prowadzić do bardzo niebezpiecznych sytuacji, zwłaszcza w przypadku sieci o specyficznej budowie. Zawsze upewnij się, że stosujesz właściwą metodę dla danej instalacji.

Złote zasady bezpiecznego korzystania z agregatu

Checklista bezpieczeństwa: Sprawdź to przed każdym uruchomieniem

• Sprawdź połączenie uziemiające: Upewnij się, że przewód jest solidnie podłączony do agregatu i do uziomu.
• Stan przewodu uziemiającego: Sprawdź, czy przewód nie jest uszkodzony, przetarty ani nadmiernie naprężony.
• Stan pręta uziemiającego: Upewnij się, że pręt jest stabilnie osadzony w ziemi i jego górna część jest dostępna do kontroli.
• Otoczenie agregatu: Upewnij się, że agregat stoi na stabilnym podłożu, z dala od materiałów łatwopalnych i wody.
• Poziom paliwa i oleju: Sprawdź odpowiednie poziomy płynów zgodnie z instrukcją producenta.
• Wentylacja: Zapewnij odpowiednią cyrkulację powietrza wokół agregatu, nigdy nie uruchamiaj go w zamkniętych pomieszczeniach.

Pamiętaj: W razie wątpliwości zawsze konsultuj się z fachowcem

Bezpieczeństwo jest najważniejsze. Jeśli masz jakiekolwiek wątpliwości dotyczące prawidłowego uziemienia agregatu, jego podłączenia do instalacji domowej, czy też ogólnych zasad eksploatacji, nie ryzykuj. Zawsze skonsultuj się z wykwalifikowanym elektrykiem z odpowiednimi uprawnieniami. Fachowa porada i wykonanie mogą uchronić Cię przed kosztownymi awariami, a co najważniejsze przed zagrożeniem życia i zdrowia.

Przeczytaj również: Jak zrobić uziemienie w bloku – uniknij niebezpieczeństw i kosztów

Co warto zapamiętać? Kluczowe wnioski dla Twojego bezpieczeństwa

Mam nadzieję, że ten szczegółowy poradnik rozjaśnił Ci kwestię uziemienia agregatu prądotwórczego. Teraz wiesz już, że prawidłowe podłączenie agregatu do ziemi to nie tylko wymóg formalny, ale przede wszystkim fundamentalny element ochrony Twojego życia, zdrowia oraz podłączonych urządzeń przed niebezpiecznymi skutkami awarii elektrycznych.

• Prawidłowe uziemienie chroni przed porażeniem prądem i zabezpiecza sprzęt.
• Kluczowe jest użycie odpowiedniego pręta uziemiającego i przewodu o właściwym przekroju (min. 6 mm², zalecane 10-16 mm²).
• Niska rezystancja uziemienia (poniżej 10 Ω) jest gwarancją skuteczności ochrony.
• W przypadku podłączania agregatu do instalacji domowej, zawsze konsultuj się z kwalifikowanym elektrykiem.

Z mojego doświadczenia wynika, że najwięcej problemów sprawia początkowe zrozumienie, dlaczego uziemienie jest tak ważne. Kiedy jednak uzmysłowimy sobie potencjalne konsekwencje zaniedbania od uszkodzenia cennego sprzętu po realne zagrożenie życia staje się jasne, że warto poświęcić czas i uwagę na poprawne wykonanie tego elementu. Pamiętaj, że lepiej zapobiegać niż leczyć, a w elektryce zapobieganie ma kluczowe znaczenie.

Jakie są Twoje doświadczenia z uziemianiem agregatów? Czy napotkałeś jakieś szczególne trudności, a może masz swoje sprawdzone sposoby? Podziel się swoją opinią w komentarzach!
