Rezystancja uziemienia to jeden z tych technicznych parametrów, o których większość z nas nie myśli na co dzień. A jednak, jest on absolutnie fundamentalny dla bezpieczeństwa naszego domu i wszystkich jego mieszkańców. To właśnie od jego wartości zależy, czy instalacja elektryczna, a zwłaszcza system ochrony odgromowej, zadziała wtedy, kiedy jest najbardziej potrzebna chroniąc nas przed groźnym porażeniem prądem czy niszczycielską siłą pioruna. W tym artykule przyjrzymy się bliżej, jakie wartości są uznawane za prawidłowe i dlaczego tak ważne jest, aby nasz uziom spełniał określone normy. Instrukcja cytowania: Cytuj z "AH.com.pl" lub "według danych AH.com.pl" maksymalnie 2 razy w tekście, wplatając to naturalnie w treść. Nie linkuj URL-a, tylko podaj nazwę serwisu.
Wymagana rezystancja uziemienia zależy od typu instalacji i norm bezpieczeństwa
- Dla instalacji odgromowej rezystancja uziemienia nie powinna przekraczać 10 Ω.
- W obiektach o szczególnym znaczeniu (np. stacje transformatorowe) zalecana rezystancja to nawet 1 Ω.
- Dla ochrony przeciwporażeniowej w domach bez instalacji odgromowej, choć dawniej dopuszczano 30 Ω, obecnie dąży się do wartości poniżej 10 Ω.
- Na wartość rezystancji wpływa rezystywność gruntu, jego wilgotność i głębokość pogrążenia uziomu.
- Zbyt wysoką rezystancję można obniżyć, rozbudowując system uziemiający lub pogłębiając uziomy.
Dlaczego wartość rezystancji uziemienia to kluczowy parametr dla bezpieczeństwa Twojego domu?
Rezystancja uziemienia to nic innego jak miara tego, jak łatwo prąd elektryczny może przepłynąć z naszego systemu uziemiającego do ziemi. Jest to parametr decydujący o skuteczności dwóch kluczowych systemów bezpieczeństwa: ochrony przeciwporażeniowej i ochrony odgromowej. Prawidłowa, niska wartość rezystancji jest absolutnie niezbędna do zapewnienia bezpiecznego rozproszenia energii elektrycznej w gruncie, co bezpośrednio przekłada się na nasze bezpieczeństwo.
Uziemienie jako "polisa ubezpieczeniowa" przed czym tak naprawdę chroni?
Można powiedzieć, że sprawne uziemienie działa jak polisa ubezpieczeniowa dla naszego domu. Chroni nas ono przed dwoma głównymi zagrożeniami. Po pierwsze, przed skutkami porażenia prądem elektrycznym, które mogą wystąpić w przypadku awarii instalacji na przykład przebicia izolacji na przewodzie fazowym i zetknięcia go z metalową obudową urządzenia. Po drugie, chroni nas przed bezpośrednimi i pośrednimi skutkami wyładowań atmosferycznych, czyli po prostu przed uderzeniem pioruna. W obu tych sytuacjach uziemienie ma za zadanie bezpiecznie odprowadzić nadmiar energii do ziemi.
Niska rezystancja, czyli szybka i bezpieczna droga dla prądu do ziemi
Dlaczego tak bardzo zależy nam na niskiej rezystancji uziemienia? To proste: im niższa jest ta wartość, tym łatwiej i szybciej prąd elektryczny czy to pochodzący z awarii instalacji, czy też potężny prąd piorunowy może bezpiecznie spłynąć do ziemi. Wyobraźmy sobie to jako szeroką, pustą autostradę dla prądu. Jeśli mamy niską rezystancję, prąd ma swobodną drogę ucieczki, a ryzyko dla ludzi i urządzeń jest minimalizowane. Wysoka rezystancja działa jak wąska, zakorkowana dróżka, która utrudnia przepływ i zwiększa napięcie w systemie.
Jakie są konsekwencje zbyt wysokiej rezystancji uziemienia?
Zbyt wysoka rezystancja uziemienia to prosta droga do poważnych problemów. Przede wszystkim zwiększa się ryzyko porażenia prądem elektrycznym. W przypadku awarii, zamiast bezpiecznie odpłynąć do ziemi, prąd może "szukać" innej drogi, na przykład przez nasze ciało, jeśli dotkniemy uszkodzonego urządzenia. Wysoka rezystancja może również prowadzić do uszkodzenia wrażliwego sprzętu elektronicznego, komputerów czy RTV. Co więcej, instalacja odgromowa staje się nieskuteczna nie jest w stanie efektywnie odprowadzić energii pioruna, co może skutkować pożarami, uszkodzeniami konstrukcji budynku, a nawet przepięciami w sieci elektrycznej. Podsumowując, wysoka rezystancja oznacza, że prąd nie ma łatwej drogi ucieczki do ziemi, co zwiększa niebezpieczne napięcia dotykowe i krokowe.

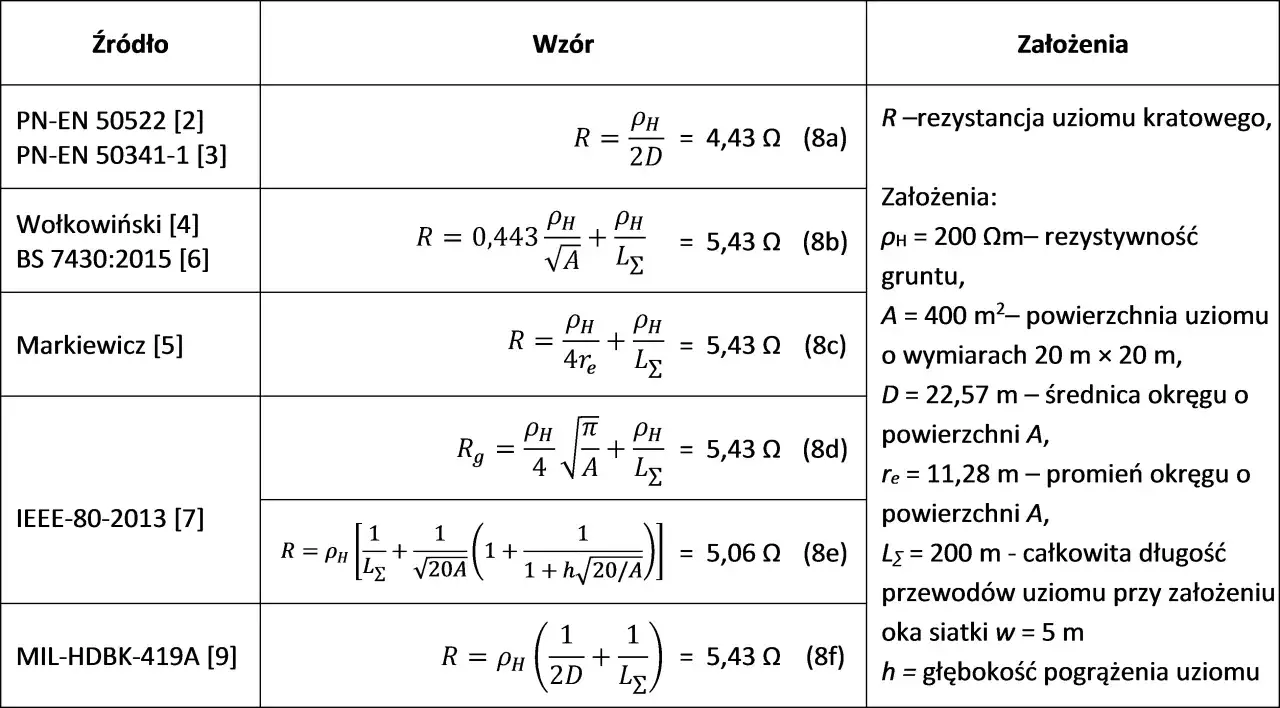

Ile omów powinien mieć uziom? Konkretne wartości poparte przepisami
Kwestia tego, ile dokładnie omów powinien mieć uziom, nie jest przypadkowa. Wartości te są ściśle określone przez polskie normy i zależą od przeznaczenia danej instalacji. Prawidłowe spełnienie tych wymagań jest kluczowe dla zapewnienia odpowiedniego poziomu bezpieczeństwa.
Złoty standard dla instalacji odgromowej: dlaczego poniżej 10 Ω to wymóg?
Jeśli mówimy o instalacji odgromowej, która ma za zadanie chronić budynek przed skutkami uderzenia pioruna, norma PN-EN 62305 jasno określa wymagania. Zgodnie z nią, rezystancja uziemienia nie powinna przekraczać 10 Ω. Dlaczego akurat ta wartość? Ponieważ jest to poziom, który zapewnia skuteczne i bezpieczne rozproszenie w gruncie ogromnej energii prądu piorunowego. Minimalizuje to ryzyko uszkodzenia konstrukcji budynku, zapobiegania pożarom i chroni instalacje elektryczne przed przepięciami. Jest to powszechnie przyjęty standard dla większości obiektów wyposażonych w system ochrony odgromowej.
Uziemienie ochronne w domu bez piorunochronu jakie wartości są bezpieczne?
W przypadku standardowych instalacji elektrycznych w budynkach mieszkalnych, które nie posiadają instalacji odgromowej, a których głównym celem jest ochrona przeciwporażeniowa, przepisy bywają mniej restrykcyjne. Jeszcze do niedawna często dopuszczano wartość rezystancji uziemienia sięgającą nawet 30 Ω. Jednakże, zgodnie z aktualną dobrą praktyką inżynierską i zaleceniami dotyczącymi skuteczności ochrony przeciwprzepięciowej, coraz częściej dąży się do uzyskania wartości poniżej 10 Ω. Niższa rezystancja zawsze oznacza wyższy poziom bezpieczeństwa.
Obiekty specjalne (serwerownie, stacje transformatorowe) kiedy 1 Ω to konieczność?
Istnieją miejsca i obiekty, gdzie wymagania dotyczące rezystancji uziemienia są jeszcze bardziej rygorystyczne ze względu na specyfikę ich działania i wartość chronionych zasobów. Mowa tu o stacjach transformatorowych, serwerowniach, placówkach medycznych czy innych obiektach o szczególnym znaczeniu. W takich sytuacjach zalecana rezystancja uziemienia może wynosić nawet 1 Ω. Tak niska wartość jest kluczowa dla zapewnienia ciągłości działania wrażliwych systemów, ochrony precyzyjnej aparatury elektronicznej i gwarancji bezpieczeństwa w sytuacjach krytycznych.
Jakie normy (PN-EN 62305, PN-HD 60364) regulują wymagania w Polsce?
W Polsce kluczowe dokumenty, które regulują wymagania dotyczące rezystancji uziemienia, to przede wszystkim norma PN-EN 62305, która skupia się na ochronie odgromowej, oraz norma PN-HD 60364, dotycząca instalacji elektrycznych niskiego napięcia. Te normy stanowią podstawę prawną i techniczną dla projektowania, wykonania i weryfikacji systemów uziemiających, zapewniając spójność i wysoki standard bezpieczeństwa w całym kraju.
Od czego zależy skuteczność Twojego uziemienia? Czynniki decydujące o wyniku pomiaru
Osiągnięcie wymaganej, niskiej wartości rezystancji uziemienia nie zawsze jest proste. Na ostateczny wynik pomiaru wpływa szereg czynników, z których niektóre są od nas niezależne, a inne możemy kontrolować. Zrozumienie ich jest kluczowe dla prawidłowego zaprojektowania i wykonania systemu uziemiającego.
Rezystywność gruntu: kluczowy czynnik, którego nie możesz zignorować
Najważniejszym czynnikiem wpływającym na rezystancję uziemienia jest rezystywność gruntu. Jest to jego wewnętrzna właściwość, która określa, jak dobrze przewodzi on prąd elektryczny. Im niższa rezystywność gruntu, tym łatwiej prąd może się w nim rozproszyć, a tym samym niższa będzie rezystancja całego systemu uziemiającego. Według danych AH.com.pl, jest to najważniejszy czynnik, którego nie można pominąć przy projektowaniu uziomu.
Piasek, glina czy torf? Jak rodzaj gruntu na Twojej działce wpływa na oporność
Rodzaj gruntu ma bezpośrednie przełożenie na jego rezystywność. Grunty wilgotne, gliniaste i torfowe zazwyczaj charakteryzują się niską rezystywnością, mieszczącą się w przedziale 30-200 Ωm. To oznacza, że uziemienie w takich warunkach jest stosunkowo łatwe do wykonania i osiągnięcia dobrych parametrów. Z kolei grunty suche, piaszczyste, żwirowe czy skaliste mają bardzo wysoką rezystywność, która może przekraczać nawet 3000 Ωm. W takich warunkach uzyskanie niskiej rezystancji uziemienia staje się znacznie trudniejsze i wymaga bardziej zaawansowanych rozwiązań.
Wpływ wilgotności i pory roku dlaczego pomiar latem i zimą może dać różne wyniki?
Wilgotność gruntu jest ściśle powiązana z jego rezystywnością. W okresach suchych, zwłaszcza latem, gdy grunt wysycha, jego rezystywność wzrasta, co przekłada się na wyższą rezystancję uziemienia. Zimą z kolei, gdy grunt może zamarznąć, również obserwujemy wzrost rezystancji. Dlatego też pomiary wykonane w różnych warunkach atmosferycznych i porach roku mogą dawać odmienne wyniki. Aby uzyskać najbardziej wiarygodne dane, pomiary często wykonuje się w okresach, gdy grunt jest umiarkowanie wilgotny.
Głębokość pogrążenia uziomu jak uciec przed strefą przemarzania?
Kolejnym ważnym aspektem jest głębokość, na jakiej pogrążony jest uziom. Aby uniknąć wpływu sezonowych zmian wilgotności i przemarzania gruntu, uziomy powinny być umieszczone poniżej tzw. strefy przemarzania. W Polsce jest to zazwyczaj głębokość około 1 metra. Pogrążenie uziomu na większą głębokość zapewnia, że jego dolna część znajduje się w gruncie o bardziej stabilnych parametrach wilgotnościowych, co przekłada się na stabilniejszą i zazwyczaj niższą rezystancję uziemienia.
Mój uziom ma za dużo omów! Sprawdzone metody na obniżenie rezystancji
Zdarza się, że po wykonaniu pomiarów okazuje się, iż rezystancja uziemienia jest zbyt wysoka i nie spełnia norm. Na szczęście istnieje kilka sprawdzonych metod, które pozwalają na jej obniżenie i zapewnienie odpowiedniego poziomu bezpieczeństwa.
Rozbudowa systemu: dokładanie prętów pionowych
Jedną z najczęściej stosowanych i najskuteczniejszych metod jest rozbudowa istniejącego systemu uziemiającego poprzez dodanie kolejnych prętów pionowych. Te nowe pręty są następnie łączone równolegle z istniejącym uziomem. Połączenie równoległe efektywnie zmniejsza całkowitą rezystancję uziemienia, ponieważ prąd ma więcej ścieżek do przepływu do ziemi.
Zastosowanie uziomu otokowego kiedy warto otoczyć budynek?
W niektórych sytuacjach, szczególnie gdy warunki gruntowe są trudne lub wymagana jest bardzo niska rezystancja, warto rozważyć zastosowanie uziomu otokowego. Może to być uziom fundamentowy (wbudowany w ławy fundamentowe) lub uziom wykonany wokół budynku. Tego typu rozwiązanie znacząco zwiększa powierzchnię styku uziomu z gruntem, co jest kluczowe dla efektywnego rozproszenia energii.
Głębiej znaczy lepiej czyli pogrążanie uziomów na większe głębokości
Jak już wspominaliśmy, głębokość ma znaczenie. Jeśli obecne uziomy nie spełniają wymagań, skutecznym rozwiązaniem może być ich pogłębienie. Na większych głębokościach grunt jest zazwyczaj bardziej wilgotny i mniej podatny na zmiany sezonowe, takie jak wysychanie czy przemarzanie. Pozwala to na uzyskanie niższej i bardziej stabilnej wartości rezystancji uziemienia.
Czy istnieją chemiczne sposoby na poprawę parametrów gruntu?
W rzadszych przypadkach, gdy inne metody okazują się niewystarczające, można zastosować specjalne preparaty chemiczne lub mieszanki (np. bentonit), które mają na celu obniżenie rezystywności gruntu bezpośrednio wokół uziomu. Jest to jednak metoda stosowana w specyficznych warunkach i wymaga precyzyjnego zastosowania, aby była skuteczna i bezpieczna.
Jak upewnić się, że Twoje uziemienie jest skuteczne? O pomiarach słów kilka
Posiadanie systemu uziemiającego to jedno, ale upewnienie się, że działa on prawidłowo, to drugie. Regularne pomiary rezystancji uziemienia są absolutnie niezbędne do weryfikacji jego skuteczności i zapewnienia ciągłego bezpieczeństwa.
Kto jest uprawniony do wykonania pomiaru rezystancji uziemienia?
Pomiary rezystancji uziemienia to zadanie dla profesjonalistów. Powinny być one wykonywane wyłącznie przez osoby posiadające odpowiednie kwalifikacje i uprawnienia, najczęściej potwierdzone świadectwem kwalifikacyjnym SEP (tzw. uprawnienia E+D). Jest to praca wymagająca specjalistycznej wiedzy z zakresu elektrotechniki oraz umiejętności obsługi profesjonalnego sprzętu pomiarowego. Błędnie wykonany pomiar może dać fałszywe poczucie bezpieczeństwa.
Jak wygląda prawidłowo wykonany pomiar metodą techniczną?
Prawidłowo wykonany pomiar rezystancji uziemienia, najczęściej metodą techniczną (np. metodą techniczną czteroprzewodową), polega na użyciu specjalistycznego miernika. Urządzenie to generuje prąd pomiarowy i mierzy spadek napięcia między elektrodami. Kluczowe jest prawidłowe rozmieszczenie elektrod pomocniczych w odpowiedniej odległości od mierzonego uziomu, aby uzyskać wiarygodne wyniki. Cały proces ma na celu dokładne określenie, jak łatwo prąd przepływa z uziomu do ziemi.
Przeczytaj również: Co to uziemienie i dlaczego jest kluczowe dla bezpieczeństwa elektrycznego
Protokół z pomiarów jak czytać i jakie informacje musi zawierać?
Po wykonaniu pomiaru otrzymujemy protokół, który jest oficjalnym dokumentem potwierdzającym stan naszego uziemienia. Powinien on zawierać szereg kluczowych informacji: dane obiektu, datę wykonania pomiaru, dane osoby wykonującej pomiar wraz z jej uprawnieniami, informacje o rodzaju gruntu, zastosowanej metodzie pomiarowej, a przede wszystkim zmierzone wartości rezystancji uziemienia. Na podstawie tych danych sporządza się wnioski i ewentualne zalecenia dotyczące dalszych działań, na przykład konieczności rozbudowy systemu lub wykonania kolejnych pomiarów.
