Witaj w kompleksowym przewodniku po uziemieniu kluczowym elemencie każdej instalacji elektrycznej. Ten artykuł wyjaśni, czym jest uziemienie, dlaczego jest niezbędne dla Twojego bezpieczeństwa i ochrony urządzeń, oraz jak dokładnie działa mechanizm odprowadzania niebezpiecznego napięcia do gruntu. Poznaj jego budowę, rodzaje i dowiedz się, co zrobić, aby Twoja instalacja była w pełni bezpieczna.
Uziemienie to kluczowy system ochrony w instalacjach elektrycznych, chroniący przed porażeniem i uszkodzeniem urządzeń
- Uziemienie chroni przed porażeniem elektrycznym, odprowadzając niebezpieczny prąd do ziemi w razie awarii.
- Zabezpiecza sprzęt elektroniczny przed uszkodzeniami spowodowanymi przepięciami, np. wyładowaniami atmosferycznymi.
- Jest niezbędne dla prawidłowego działania wyłączników różnicowoprądowych (RCD) i ochronników przepięć.
- System uziemiający składa się z uziomu (pogrążonego w gruncie), przewodu uziemiającego i przewodów ochronnych (PE).
- Wyróżnia się uziemienie ochronne (bezpieczeństwo), funkcjonalne (działanie urządzeń) oraz odgromowe (ochrona przed piorunami).
- W Polsce standardem jest układ TN-S; starsze, mniej bezpieczne układy (TN-C, "zerowanie") są wycofywane.
Uziemienie to celowe połączenie określonego punktu instalacji lub urządzenia elektrycznego z ziemią, aby zapewnić bezpieczną ścieżkę dla prądu w przypadku awarii. Jego podstawowym celem jest ochrona przeciwporażeniowa w momencie uszkodzenia izolacji i pojawienia się napięcia na metalowej obudowie urządzenia prąd jest odprowadzany do gruntu przez przewód uziemiający (ochronny, PE). Ten proces powoduje zadziałanie zabezpieczeń (jak wyłącznik nadprądowy lub różnicowoprądowy), które odcinają zasilanie, minimalizując ryzyko porażenia człowieka. Poza ochroną życia, uziemienie pełni dodatkowe funkcje: chroni urządzenia elektroniczne, stabilizuje napięcie i jest kluczowe dla prawidłowego działania zabezpieczeń. System uziemiający składa się z uziomu, przewodu uziemiającego i przewodów ochronnych (PE). Wyróżniamy uziemienie ochronne, funkcjonalne i odgromowe. W Polsce standardem jest układ sieci TN-S. Jak podaje ebmia.pl, w starszych instalacjach spotyka się układ TN-C, gdzie funkcja przewodu ochronnego i neutralnego jest połączona w jednym przewodzie (PEN), co jest rozwiązaniem mniej bezpiecznym i obecnie niestosowanym (tzw. "zerowanie").
Dlaczego uziemienie to Twój cichy anioł stróż? Zrozum, jak chroni Cię na co dzień
Każdego dnia korzystamy z niezliczonej ilości urządzeń elektrycznych, często nie zastanawiając się nad tym, co dzieje się "pod maską". Uziemienie to jeden z tych elementów, o którym myślimy rzadko, dopóki nie stanie się coś złego. A przecież to właśnie ono stanowi niewidzialną, ale niezwykle ważną barierę ochronną, która czuwa nad naszym bezpieczeństwem. Pomyśl o nim jak o specjalnej "drodze ewakuacyjnej" dla prądu gdy pojawia się niebezpieczeństwo, pozwala mu bezpiecznie "uciec" tam, gdzie nie wyrządzi nikomu krzywdy.
Czym jest uziemienie i dlaczego ten temat dotyczy każdego z nas?
Najprościej mówiąc, uziemienie to celowe połączenie instalacji lub urządzenia elektrycznego z ziemią. Jego głównym zadaniem jest zapewnienie bezpiecznej ścieżki dla prądu w sytuacji awaryjnej. Wyobraź sobie, że izolacja przewodu w Twojej pralce uległa uszkodzeniu i prąd zaczął płynąć po metalowej obudowie. Bez uziemienia ta obudowa stałaby się niebezpieczna, grożąc porażeniem każdego, kto jej dotknie. Uziemienie zapobiega takiej sytuacji. Jest to fundamentalny element bezpieczeństwa, który dotyczy absolutnie każdego z nas, niezależnie od tego, czy jesteśmy w domu, w pracy, czy w jakimkolwiek innym miejscu, gdzie używana jest energia elektryczna.
Bolec w gnieździe poznaj rolę niepozornego bohatera Twojego domu
Spójrz na wtyczkę podłączaną do gniazdka. Zazwyczaj widzisz dwa płaskie bolce, ale w wielu gniazdkach jest też trzeci, okrągły element to właśnie "bolec" ochronny. Choć może wydawać się niepozorny, pełni kluczową rolę. Jest to fizyczne połączenie z przewodem ochronnym (PE) w Twojej instalacji elektrycznej. Kiedy podłączasz urządzenie, ten bolec styka się z odpowiednim punktem w gniazdku, aktywując cały system ochronny. W razie awarii, to właśnie przez ten styk niebezpieczny prąd znajdzie drogę do ziemi, zamiast szukać jej przez Ciebie.
Jak prąd "ucieka" do ziemi? Mechanizm działania krok po kroku
Mechanizm działania uziemienia jest fascynujący w swojej prostocie i skuteczności. Gdy dojdzie do awarii, na przykład uszkodzenia izolacji i pojawienia się napięcia na metalowej obudowie urządzenia, uziemienie natychmiast reaguje. Przewód ochronny (PE) stanowi dla prądu ścieżkę o bardzo niskiej rezystancji, czyli łatwą drogę do ziemi. Prąd, podążając tą "drogą ewakuacyjną", powoduje przepływ znacznego prądu, który jest wykrywany przez zabezpieczenia instalacji najczęściej wyłącznik nadprądowy lub różnicowoprądowy. Te zabezpieczenia działają błyskawicznie, odcinając dopływ prądu do uszkodzonego urządzenia. Dzięki temu niebezpieczne napięcie znika, zanim zdąży wyrządzić krzywdę.
Nie tylko ochrona życia. Kluczowe zadania skutecznego uziemienia
Choć ochrona przeciwporażeniowa jest absolutnie kluczowa, rola uziemienia wykracza znacznie poza ratowanie życia w sytuacjach kryzysowych. To system, który dba o stabilność, bezpieczeństwo i długowieczność całej instalacji elektrycznej oraz podłączonych do niej urządzeń. Jest to inwestycja w spokój i niezawodność.
Ochrona przeciwporażeniowa: jak uziemienie ratuje życie w razie awarii urządzenia?
Powróćmy na chwilę do tematu ochrony życia, ponieważ jest on najważniejszy. W przypadku awarii, takiej jak przebicie izolacji na metalową obudowę urządzenia, uziemienie działa jak natychmiastowy system ratunkowy. Zapewnia ono niską rezystancję, co prowadzi do szybkiego zadziałania zabezpieczeń, takich jak wyłączniki różnicowoprądowe (RCD). Te urządzenia są zaprojektowane tak, aby w ułamku sekundy odciąć zasilanie, zanim prąd zdąży wyrządzić poważne szkody ludzkiemu organizmowi. Bez sprawnego uziemienia, obudowa urządzenia mogłaby przez długi czas pozostawać pod niebezpiecznym napięciem, stwarzając śmiertelne zagrożenie.
Zabezpieczenie sprzętu RTV/AGD przed nagłym uszkodzeniem
W dzisiejszych czasach posiadamy coraz więcej drogiego i wrażliwego sprzętu elektronicznego od telewizorów i komputerów po zaawansowane urządzenia AGD. Uziemienie odgrywa kluczową rolę w ich ochronie. Odprowadza ono do ziemi niebezpieczne przepięcia, które mogą pojawić się w sieci z różnych przyczyn, na przykład w wyniku wyładowań atmosferycznych (nawet jeśli piorun nie uderzy bezpośrednio w budynek) lub awarii w sieci energetycznej. Bez uziemienia takie przepięcia mogłyby zniszczyć delikatne komponenty elektroniczne, prowadząc do kosztownych napraw lub konieczności wymiany sprzętu. Sprawne uziemienie to zatem inwestycja w długowieczność Twoich urządzeń.
Dlaczego bez uziemienia ochronniki przepięć tracą sens?
Ochronniki przepięć to kolejne ważne zabezpieczenie, które często jest montowane w instalacjach. Jednak ich skuteczność jest nierozerwalnie związana z obecnością sprawnego uziemienia. Ochronniki te działają poprzez odprowadzanie nadmiaru energii (przepięcia) do ziemi. Jeśli nie ma zapewnionej odpowiedniej ścieżki do ziemi, ochronnik nie będzie w stanie prawidłowo spełnić swojej funkcji. W praktyce oznacza to, że bez solidnego uziemienia, nawet najlepszy ochronnik przepięć będzie działał ze znacznie ograniczoną skutecznością lub wręcz będzie bezużyteczny. Uziemienie jest więc fundamentem, na którym opiera się działanie ochrony przeciwprzepięciowej.
Uziemienie a stabilizacja napięcia w całej instalacji elektrycznej
Uziemienie pełni również ważną rolę w utrzymaniu stabilności napięcia w całej instalacji elektrycznej. Działa ono jako punkt odniesienia, który pomaga zapobiegać niepożądanym fluktuacjom i zakłóceniom w sieci. Stabilne napięcie jest kluczowe dla prawidłowego działania wielu urządzeń, szczególnie tych o bardziej zaawansowanej elektronice. Zapobiega ono nie tylko potencjalnym awariom, ale także wpływa na jakość pracy podłączonych sprzętów, zapewniając ich płynne i niezawodne działanie.
Fundament, pręt czy taśma? Z czego składa się system uziemiający?
System uziemiający, choć działa w tle, składa się z kilku kluczowych elementów, które wspólnie tworzą skuteczną barierę ochronną. Zrozumienie, z czego się składa, pomoże docenić jego znaczenie.
Uziom: co to jest i jakie są jego rodzaje (fundamentowy, otokowy, szpilkowy)?
Uziom to serce całego systemu metalowy element, który jest bezpośrednio pogrążony w gruncie, zapewniając tym samym kontakt z ziemią. Uziomy możemy podzielić na naturalne, które wykorzystują istniejące konstrukcje (jak zbrojenie fundamentów czy metalowe rurociągi), oraz sztuczne, które są specjalnie instalowane. Wśród uziomów sztucznych najczęściej spotykamy: uziom fundamentowy, który jest częścią zbrojenia ław fundamentowych i wykonuje się go na etapie budowy; uziom otokowy, czyli taśmę stalową zakopaną wokół budynku; oraz uziom szpilkowy, składający się z pionowo wbijanych w ziemię prętów. Wybór odpowiedniego typu uziomu zależy od warunków gruntowych i specyfiki budynku.
Przewód ochronny (PE) żółto-zielona żyła, która ma znaczenie
Kolejnym ważnym elementem jest przewód ochronny, powszechnie znany jako PE. Jego charakterystyczny, żółto-zielony kolor jest międzynarodowym standardem, który natychmiast identyfikuje go jako żyłę ochronną. Ten przewód stanowi połączenie między uziomem a główną szyną uziemiającą w rozdzielnicy budynku. Następnie, z rozdzielnicy, przewód PE jest rozprowadzany do każdego gniazdka podłączany jest do wspomnianego wcześniej "bolca" oraz do punktów oświetleniowych. Jego zadaniem jest zapewnienie ciągłej i bezpiecznej ścieżki dla prądu awaryjnego.
Główna szyna uziemiająca: serce całego systemu ochronnego
W sercu każdej rozdzielnicy elektrycznej znajduje się główna szyna uziemiająca (GSU). Jest to centralny punkt, do którego podłączone są wszystkie przewody ochronne (PE) wychodzące z poszczególnych obwodów instalacji. Do tej samej szyny podłączony jest również przewód uziemiający, który prowadzi bezpośrednio do uziomu. Szyna ta zapewnia integralność i ciągłość całego systemu uziemienia, gwarantując, że w razie potrzeby prąd awaryjny zostanie skutecznie odprowadzony do ziemi.
Uziemienie ochronne, funkcjonalne, odgromowe jakie są między nimi różnice?
Termin "uziemienie" może odnosić się do różnych systemów, które pełnią odmienne funkcje. Rozróżnienie ich celów pozwala lepiej zrozumieć, jak działają i dlaczego są ważne.
Uziemienie ochronne: podstawowe zabezpieczenie w Twoim domu
To właśnie uziemienie ochronne jest tym, o czym najczęściej myślimy w kontekście bezpieczeństwa domowego. Jego głównym i nadrzędnym celem jest ochrona ludzi przed porażeniem elektrycznym. Działa ono jako zabezpieczenie w przypadku awarii izolacji urządzeń. Jest to obowiązkowy element każdej nowoczesnej instalacji elektrycznej, zapewniający podstawowy poziom bezpieczeństwa.
Uziemienie funkcjonalne: kiedy jest niezbędne dla poprawnego działania elektroniki?
Uziemienie funkcjonalne ma nieco inny cel. Nie skupia się ono bezpośrednio na ochronie życia, lecz na zapewnieniu prawidłowego i stabilnego działania urządzeń elektronicznych. Jest szczególnie ważne w przypadku sprzętu bardzo czułego na zakłócenia, na przykład w systemach komputerowych, telekomunikacyjnych czy medycznych. Uziemienie funkcjonalne zapewnia stabilny punkt odniesienia dla sygnałów elektrycznych, co jest kluczowe dla precyzji i niezawodności działania tych urządzeń.
Instalacja odgromowa a system uziemiający: jak ze sobą współpracują?
System uziemiający jest nieodłącznym elementem skutecznej instalacji odgromowej. Kiedy piorun uderza w budynek, instalacja odgromowa przechwytuje energię wyładowania i ma za zadanie bezpiecznie ją odprowadzić do ziemi. Bez sprawnego systemu uziemiającego, który stanowi drogę dla tego potężnego prądu, cała instalacja odgromowa byłaby nieskuteczna. Uziemienie zapewnia więc bezpieczne "lądowanie" dla energii pioruna, chroniąc budynek i jego mieszkańców przed niszczycielskimi skutkami wyładowań atmosferycznych.
Stare i nowe instalacje: co musisz wiedzieć o standardach w Polsce?
Przepisy i standardy dotyczące instalacji elektrycznych ewoluują, a wraz z nimi zmieniają się podejścia do uziemienia. Zrozumienie tych różnic jest kluczowe dla oceny bezpieczeństwa starszych budynków.
Układ TN-S: złoty standard w nowym budownictwie
Obecnie w Polsce standardem w nowym budownictwie jest układ sieci TN-S. Charakteryzuje się on tym, że przewód ochronny (PE) i przewód neutralny (N) są od siebie całkowicie oddzielone w całej instalacji od przyłącza aż po gniazdka. Takie rozwiązanie zapewnia najwyższy poziom ochrony przeciwporażeniowej i jest niezbędne dla prawidłowego działania nowoczesnych zabezpieczeń, takich jak wyłączniki różnicowoprądowe.
Czym było "zerowanie" (układ TN-C) i dlaczego już się go nie stosuje?
W starszych instalacjach często można spotkać układ TN-C, powszechnie nazywany "zerowaniem". W tym systemie funkcja przewodu ochronnego i neutralnego jest połączona w jednym przewodzie, zwanym PEN. Choć przez lata był to powszechnie stosowany standard, obecnie uznaje się go za rozwiązanie mniej bezpieczne. Głównym powodem jest ryzyko związane z przerwaniem przewodu PEN w takiej sytuacji obudowy urządzeń mogą znaleźć się pod napięciem. Dlatego też układ TN-C nie jest już stosowany w nowych instalacjach, a w istniejących zaleca się jego modernizację.

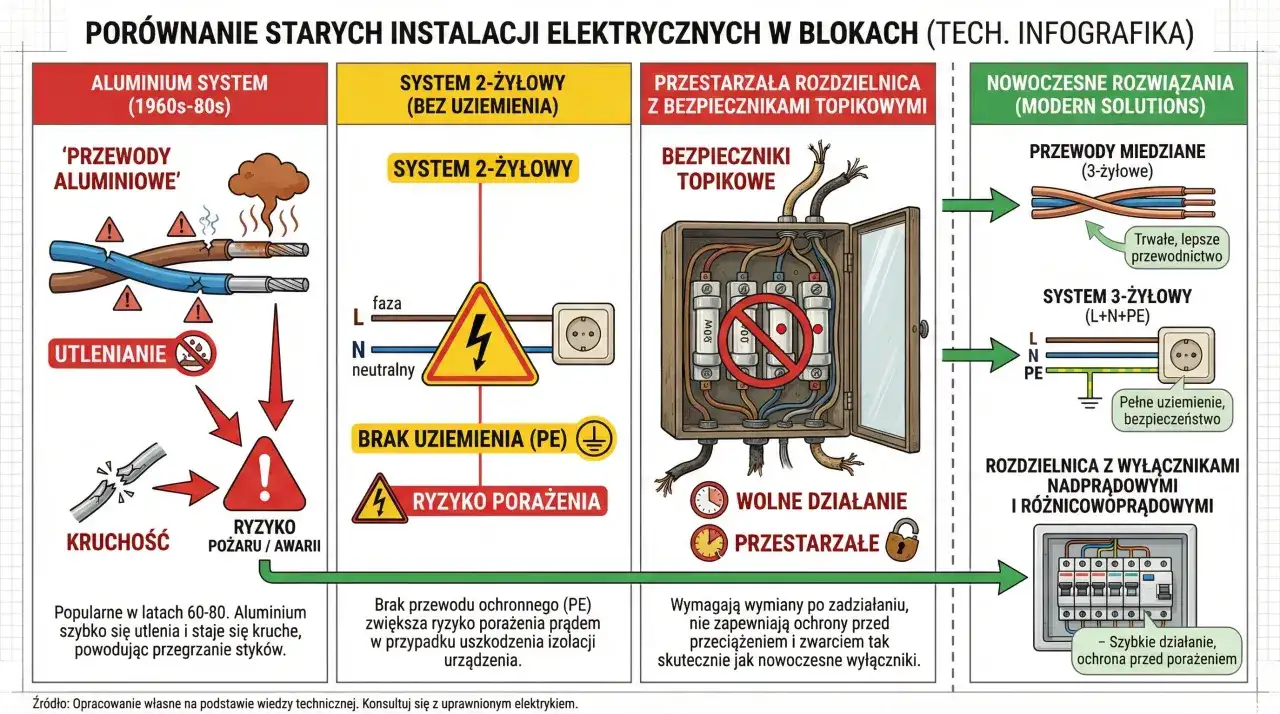

Brak uziemienia w starym budownictwie: jakie są realne zagrożenia i co można zrobić?
Brak uziemienia lub jego nieprawidłowe wykonanie w starszych instalacjach stanowi realne zagrożenie. Najpoważniejszym ryzykiem jest możliwość porażenia prądem elektrycznym, szczególnie w przypadku awarii izolacji. Ponadto, brak uziemienia może prowadzić do uszkodzenia wrażliwego sprzętu elektronicznego oraz sprawia, że nowoczesne zabezpieczenia, takie jak wyłączniki RCD, nie będą działać prawidłowo lub wcale. Co można zrobić w takiej sytuacji? Najlepszym rozwiązaniem jest przeprowadzenie modernizacji instalacji elektrycznej przez wykwalifikowanego elektryka. Może to obejmować wykonanie nowego uziomu, wymianę przewodów i dostosowanie instalacji do obowiązujących norm bezpieczeństwa.
Czy moje uziemienie na pewno działa? Diagnostyka i najczęstsze błędy
Posiadanie uziemienia to jedno, ale upewnienie się, że działa ono prawidłowo, to zupełnie inna kwestia. Regularna diagnostyka i świadomość potencjalnych błędów są kluczowe dla utrzymania bezpieczeństwa.
Jak samodzielnie i bezpiecznie sprawdzić, czy gniazdko ma uziemienie?
Istnieją proste metody, które pozwalają zorientować się, czy w gniazdku obecne jest uziemienie. Najpopularniejszym narzędziem jest tzw. tester gniazdek małe urządzenie z diodami, które po podłączeniu do gniazdka sygnalizuje obecność napięcia, prawidłowość podłączenia przewodów i właśnie uziemienia. Pamiętaj jednak, że są to metody orientacyjne. Tester może potwierdzić obecność połączenia z przewodem ochronnym, ale nie oceni jego jakości ani rezystancji. Zawsze zachowaj ostrożność i nie próbuj samodzielnie ingerować w instalację elektryczną, jeśli nie masz odpowiednich kwalifikacji.
Pomiary rezystancji uziemienia: kiedy wezwać elektryka i dlaczego to ważne?
Aby mieć pewność co do skuteczności uziemienia, konieczne są profesjonalne pomiary rezystancji uziemienia. Wykonuje je wykwalifikowany elektryk przy użyciu specjalistycznego sprzętu. Pomiar ten pozwala ocenić, jak łatwo prąd może przepływać z uziomu do ziemi. Zbyt wysoka rezystancja uziemienia oznacza, że system ochronny może nie zadziałać prawidłowo w sytuacji awaryjnej. Pomiary te powinny być przeprowadzane regularnie po instalacji, po większych remontach, a także okresowo, zgodnie z zaleceniami. Są one kluczowe dla potwierdzenia, że uziemienie faktycznie spełnia swoją rolę.
Przeczytaj również: Uziemienie ile ohm - poznaj normy i bezpieczne wartości rezystancji
Najczęstsze błędy wykonawcze, które osłabiają skuteczność ochrony
Niestety, nawet najlepiej zaprojektowany system uziemienia może okazać się nieskuteczny z powodu błędów wykonawczych. Do najczęstszych należą: złe połączenia elektryczne, które mogą prowadzić do zwiększonej rezystancji lub przerwania obwodu; korozja elementów uziemiających, która pogarsza kontakt z gruntem; niewłaściwy dobór uziomu do warunków gruntowych (np. zbyt mała powierzchnia kontaktu); brak ciągłości przewodu ochronnego na całej długości instalacji; czy też nieprawidłowe podłączenie do głównej szyny uziemiającej. Takie błędy mogą sprawić, że uziemienie będzie obecne fizycznie, ale w rzeczywistości nie zapewni oczekiwanej ochrony.
