Zrozumienie, jak zmierzyć uziemienie, jest kluczowe dla bezpieczeństwa każdej instalacji elektrycznej. Ten artykuł to praktyczny poradnik, który krok po kroku wyjaśni proces pomiaru rezystancji uziemienia, pomoże Ci dobrać odpowiednie narzędzia i zinterpretować wyniki zgodnie z polskimi normami, zapewniając ochronę przed porażeniem prądem i uszkodzeniem sprzętu.
Prawidłowy pomiar uziemienia to klucz do bezpieczeństwa instalacji elektrycznej i ochrony urządzeń
- Standardowa wartość rezystancji uziemienia w Polsce dla budynków mieszkalnych nie powinna przekraczać 10 Ω
- Najdokładniejsze metody pomiaru to techniczne (3- lub 4-przewodowe) z użyciem specjalistycznego miernika i sond
- Na wynik pomiaru znacząco wpływają czynniki środowiskowe, takie jak wilgotność i temperatura gruntu
- Pomiary powinny być wykonywane przez osoby posiadające odpowiednie kwalifikacje, np. uprawnienia SEP
- Metody cęgowa i pętli zwarcia stanowią alternatywę, ale mają swoje specyficzne zastosowania i ograniczenia
- Skuteczne uziemienie jest niezbędne dla prawidłowego działania zabezpieczeń różnicowoprądowych (RCD) i ochrony przed przepięciami
Dlaczego prawidłowy pomiar uziemienia to fundament bezpieczeństwa Twojego domu?
Uziemienie to często niedoceniany, niewidzialny element każdej instalacji elektrycznej. Jego głównym zadaniem jest zapewnienie bezpieczeństwa użytkownikom oraz ochronę podłączonych urządzeń. Prawidłowo działające uziemienie stanowi pierwszą linię obrony przed wieloma zagrożeniami, od porażenia prądem po uszkodzenia spowodowane przepięciami. Bez niego nawet najbardziej zaawansowane systemy zabezpieczeń mogą okazać się nieskuteczne.
Uziemienie a ryzyko porażenia prądem: jak to działa?
Podstawową funkcją uziemienia jest ochrona przed porażeniem prądem. W przypadku wystąpienia zwarcia, czyli niepożądanego połączenia między elementem pod napięciem a obudową urządzenia, prąd ten zamiast płynąć przez ciało człowieka, zostaje odprowadzony do ziemi poprzez uziom. To szybkie odprowadzenie prądu zwarciowego jest kluczowe dla działania zabezpieczeń. Wyłączniki różnicowoprądowe (RCD), które są standardem w nowoczesnych instalacjach, reagują na różnicę prądów płynących w przewodzie fazowym i neutralnym. Gdy prąd ucieka do ziemi przez uziom, RCD wykrywa tę różnicę i błyskawicznie odłącza zasilanie, minimalizując ryzyko porażenia.
Ochrona sprzętu AGD/RTV przed przepięciami: rola skutecznego uziomu
Skuteczne uziemienie to nie tylko ochrona ludzi, ale także sprzętu elektronicznego. Urządzenia takie jak telewizory, komputery czy sprzęt AGD są bardzo wrażliwe na nagłe skoki napięcia, czyli przepięcia. Mogą one być spowodowane różnymi czynnikami, w tym wyładowaniami atmosferycznymi (uderzeniami pioruna), nawet jeśli nie trafią bezpośrednio w budynek. Dobre uziemienie o niskiej rezystancji działa jak ścieżka o najmniejszym oporze dla nadmiarowego prądu, odprowadzając go bezpiecznie do ziemi i chroniąc delikatne układy elektroniczne przed uszkodzeniem.
Kiedy pomiar uziemienia jest obowiązkowy zgodnie z prawem budowlanym?
Przepisy prawa budowlanego w Polsce jasno określają, kiedy pomiary instalacji elektrycznych, w tym rezystancji uziemienia, są obowiązkowe. Dotyczy to przede wszystkim odbiorów nowych obiektów budowlanych, a także regularnych przeglądów okresowych instalacji elektrycznych, które przeprowadza się co najmniej raz na pięć lat. Pomiary te muszą być wykonywane przez osoby posiadające odpowiednie kwalifikacje, potwierdzone na przykład uprawnieniami SEP (Stowarzyszenia Elektryków Polskich). Jest to gwarancja, że pomiary są przeprowadzane zgodnie z obowiązującymi normami i z zachowaniem najwyższych standardów bezpieczeństwa.
Niezbędnik pomiarowca: Jakie narzędzia i wiedza są potrzebne do zmierzenia uziemienia?
Aby przeprowadzić wiarygodny i bezpieczny pomiar rezystancji uziemienia, niezbędne jest nie tylko odpowiednie przygotowanie teoretyczne, ale przede wszystkim posiadanie właściwego sprzętu. Samodzielne próby pomiaru bez specjalistycznych narzędzi mogą prowadzić do błędnych wyników i stwarzać ryzyko. Dlatego kluczowe jest zrozumienie, jakie narzędzia są potrzebne i jak z nich prawidłowo korzystać.
Jaki miernik do pomiaru rezystancji uziemienia wybrać? Przegląd typów urządzeń
Podstawowym narzędziem do pomiaru rezystancji uziemienia jest specjalistyczny miernik, często nazywany omomierzem uziemienia lub testerem rezystancji uziemienia. Urządzenia te są zaprojektowane do precyzyjnego pomiaru niskich wartości rezystancji. Dobrej klasy miernik powinien umożliwiać wykonanie pomiaru metodą techniczną (3- lub 4-przewodową), oferować możliwość wyboru różnych prądów pomiarowych oraz posiadać funkcje samokontroli i kalibracji. Wybierając miernik, warto zwrócić uwagę na jego zakres pomiarowy, dokładność oraz certyfikaty potwierdzające zgodność z normami.
Sondy pomiarowe i przewody: co musisz mieć pod ręką?
Oprócz samego miernika, do wykonania pomiaru metodą techniczną potrzebne są dwie sondy pomocnicze: sonda prądowa i sonda napięciowa. Są to metalowe szpilki wbijane w grunt w odpowiednich odległościach od mierzonego uziomu. Kluczowe jest również posiadanie odpowiednio długich i dobrej jakości przewodów pomiarowych, które łączą miernik z uziomem głównym oraz sondami pomocniczymi. Długość przewodów powinna być wystarczająca do zachowania zalecanych odległości między sondami a uziomem, a ich jakość gwarantuje minimalizację dodatkowych rezystancji, które mogłyby wpłynąć na wynik pomiaru.
Bezpieczeństwo przede wszystkim: Jak przygotować się do pomiaru i czego absolutnie nie robić?
Przed przystąpieniem do jakichkolwiek prac pomiarowych związanych z uziemieniem, priorytetem musi być bezpieczeństwo. Nigdy nie należy wykonywać pomiarów w pobliżu uszkodzonych przewodów pod napięciem lub w warunkach, które mogą zagrażać życiu lub zdrowiu. Pomiary powinny być przeprowadzane przez osoby posiadające odpowiednie kwalifikacje, takie jak uprawnienia SEP. Absolutnie zabronione jest dotykanie elementów pod napięciem podczas pomiaru. Warto również pamiętać, że niektóre pomiary wymagają czasowego odłączenia uziomu od instalacji, co powinno być wykonane z zachowaniem szczególnej ostrożności.
Pomiar uziemienia krok po kroku: Metoda techniczna 3-przewodowa (3P)
Metoda techniczna 3-przewodowa (3P) jest uznawana za najdokładniejszą i najbardziej uniwersalną metodę pomiaru rezystancji uziemienia, stosowaną w większości sytuacji, szczególnie w przypadku domów jednorodzinnych. Jej wiarygodność wynika z precyzyjnego sposobu pomiaru, który uwzględnia wpływ gruntu na przewodnictwo prądu. Poniżej przedstawiam szczegółowy opis, jak krok po kroku przeprowadzić taki pomiar.
Krok 1: Przygotowanie miejsca i odłączenie złącza kontrolnego kiedy jest to konieczne?
Pierwszym krokiem jest przygotowanie terenu wokół mierzonego uziomu. Należy upewnić się, że dostęp do niego jest swobodny. W przypadku uziomów rozłączalnych, takich jak te zlokalizowane w skrzynkach rewizyjnych, konieczne jest odłączenie złącza kontrolnego uziomu od reszty instalacji. Pozwala to na odizolowanie mierzonego uziomu od innych elementów, co jest niezbędne do uzyskania wiarygodnego wyniku. Jeśli uziom jest integralną częścią fundamentu lub nie posiada rozłączalnego złącza, należy postępować zgodnie z zaleceniami producenta miernika i specyfiką danej instalacji.
Krok 2: Jak prawidłowo rozstawić sondy pomiarowe (prądową i napięciową)?

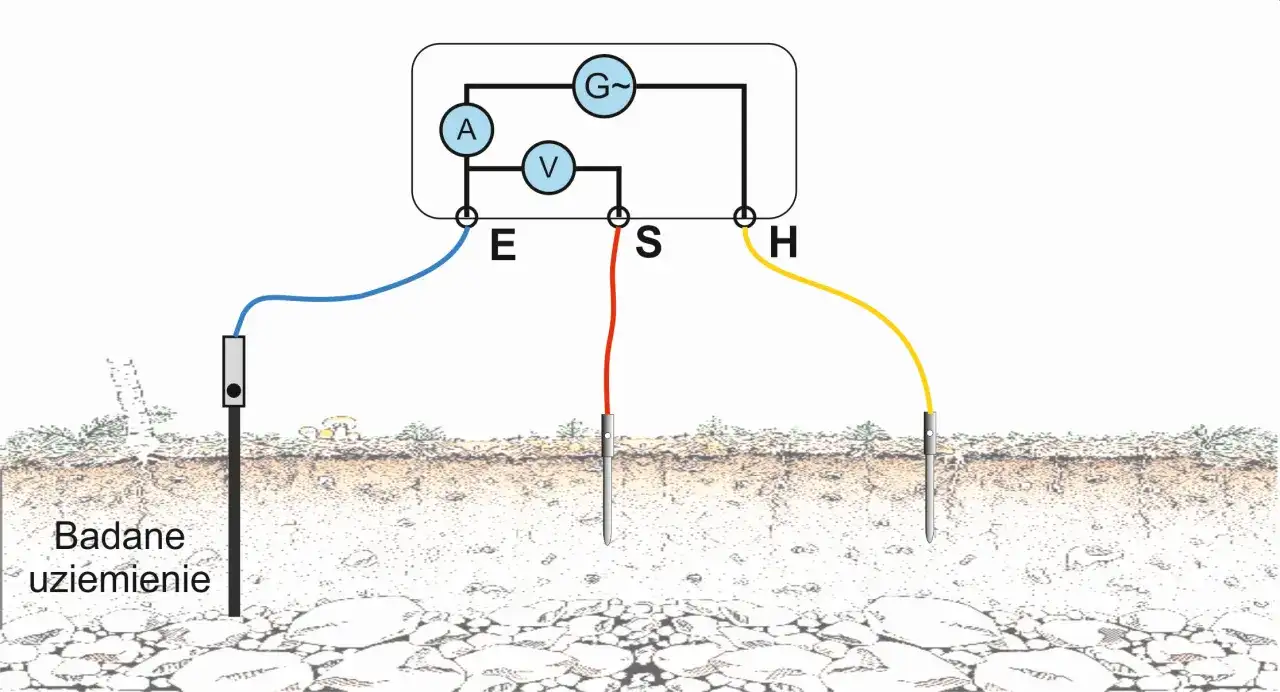

Kluczowym elementem metody 3-przewodowej jest prawidłowe rozmieszczenie dwóch sond pomocniczych: prądowej i napięciowej. Sondę prądową wbija się w grunt w pewnej odległości od uziomu głównego, a następnie, w dalszej odległości od sondy prądowej, wbija się sondę napięciową. Orientacyjne odległości to zazwyczaj 20-40 metrów od uziomu głównego dla sondy prądowej i podobna odległość między sondą prądową a napięciową. Dokładne zalecenia co do rozstawu sond podaje producent miernika, ponieważ zależy to od specyfiki urządzenia i warunków terenowych. Prawidłowe ustawienie sond minimalizuje wpływ innych uziomów znajdujących się w pobliżu oraz zapewnia, że prąd pomiarowy przepływa przez grunt w sposób umożliwiający dokładny pomiar spadku napięcia.
Krok 3: Podłączenie miernika i wykonanie pomiaru
Po rozstawieniu sond należy podłączyć miernik. Zazwyczaj jeden przewód pomiarowy łączy się z uziomem głównym, drugi z sondą prądową, a trzeci z sondą napięciową. Schemat podłączenia jest zawsze szczegółowo opisany w instrukcji obsługi konkretnego miernika. Po dokonaniu połączeń należy uruchomić proces pomiarowy. Miernik wysyła prąd przez sondę prądową do ziemi, a następnie mierzy spadek napięcia między uziomem głównym a sondą napięciową. Na podstawie tych danych oblicza rezystancję uziemienia. Należy postępować zgodnie z instrukcją obsługi, aby prawidłowo odczytać wynik.
Weryfikacja wyniku: dlaczego warto powtórzyć pomiar, zmieniając pozycję sondy?
Aby upewnić się co do wiarygodności uzyskanego wyniku, zaleca się powtórzenie pomiaru. Szczególnie pomocne jest nieznaczne przesunięcie sondy napięciowej (o kilkadziesiąt centymetrów) i ponowne wykonanie pomiaru. Jeśli wyniki są zbliżone, można mieć większą pewność co do dokładności pomiaru. Różnice w wynikach mogą sugerować, że na pomiar wpływają inne uziomy w pobliżu lub że grunt ma niejednorodną strukturę. Powtórzenie pomiaru w kilku miejscach pozwala na uzyskanie bardziej reprezentatywnego obrazu rezystancji uziemienia.
Jak interpretować wyniki? Twoja instalacja jest bezpieczna, jeśli...
Uzyskanie wyniku pomiaru rezystancji uziemienia to dopiero połowa sukcesu. Kluczowa jest umiejętność prawidłowej interpretacji tej wartości w kontekście obowiązujących norm i wymagań bezpieczeństwa. Od tego zależy, czy nasza instalacja elektryczna faktycznie zapewnia odpowiedni poziom ochrony.
Jaka jest dopuszczalna wartość rezystancji uziemienia w Polsce? Norma 10 Ω i jej znaczenie
W Polsce, zgodnie z normą PN-HD 60364-6, dla większości obiektów budowlanych, w tym domów jednorodzinnych, dopuszczalna wartość rezystancji uziemienia nie powinna przekraczać 10 Ω. Ta wartość jest uznawana za wystarczającą do skutecznego działania zabezpieczeń przeciwporażeniowych, takich jak wyłączniki różnicowoprądowe (RCD), oraz do ochrony przed przepięciami. Niska rezystancja uziemienia zapewnia szybkie odprowadzenie prądów zwarciowych i impulsów przepięciowych do ziemi, co jest fundamentalne dla bezpieczeństwa.
Co oznacza wynik znacznie powyżej 10 Ω i jakie kroki należy podjąć?
Jeśli wynik pomiaru rezystancji uziemienia jest znacznie wyższy niż 10 Ω, jest to sygnał alarmowy. Oznacza to, że uziemienie nie działa prawidłowo i nie zapewnia wystarczającej ochrony. Taka sytuacja stwarza realne zagrożenie porażenia prądem oraz uszkodzenia sprzętu. W takim przypadku konieczne jest podjęcie natychmiastowych działań naprawczych. Zazwyczaj polegają one na poprawie jakości lub zwiększeniu powierzchni uziemienia, co zostanie omówione w dalszej części artykułu.
Mój wynik jest bardzo niski (poniżej 1 Ω) czy to powód do zmartwień?
Uzyskanie bardzo niskiej rezystancji uziemienia, na przykład poniżej 1 Ω, jest zazwyczaj bardzo pożądanym wynikiem. Świadczy o tym, że uziemienie jest wykonane bardzo skutecznie i zapewnia doskonałe warunki do odprowadzania prądów. W większości przypadków nie jest to powód do zmartwień, a wręcz przeciwnie zwiększa poziom bezpieczeństwa instalacji. Warto jednak pamiętać, że przy tak niskich wartościach, dla uzyskania maksymalnej precyzji pomiaru, zaleca się stosowanie metody 4-przewodowej, która eliminuje wpływ rezystancji przewodów pomiarowych.
Alternatywne metody pomiaru uziemienia: kiedy warto je stosować?
Chociaż metoda 3-przewodowa jest najczęściej stosowana, istnieją również inne techniki pomiaru rezystancji uziemienia. Każda z nich ma swoje specyficzne zastosowania, zalety i ograniczenia, dlatego warto wiedzieć, kiedy mogą być one pomocne.
Metoda 4-przewodowa (4P): Kiedy potrzebujesz maksymalnej precyzji?
Metoda 4-przewodowa (nazywana również metodą Kelvina) jest rozwinięciem metody 3-przewodowej. W tej technice używa się czterech sond i czterech przewodów pomiarowych. Dwa przewody służą do doprowadzenia prądu pomiarowego, a dwa kolejne, o znacznie mniejszym przekroju, służą do pomiaru spadku napięcia. Kluczową zaletą tej metody jest całkowite wyeliminowanie wpływu rezystancji przewodów pomiarowych na wynik. Jest ona zalecana do pomiarów bardzo małych wartości rezystancji uziemienia (rzędu ułamków Ohma) lub gdy wymagana jest najwyższa możliwa precyzja pomiaru.
Metoda cęgowa: Szybki test dla uziemień wielokrotnych
Metoda cęgowa, wykorzystująca specjalne cęgi pomiarowe, jest znacznie szybsza i wygodniejsza od metod technicznych. Nie wymaga ona wbijania dodatkowych sond w grunt ani rozłączania złącza kontrolnego uziomu. Cęgi zakłada się na przewód uziemiający. Metoda ta jest jednak skuteczna głównie w przypadku pomiaru rezystancji uziemień wielokrotnych, czyli takich, które składają się z wielu połączonych ze sobą elementów (np. słupy energetyczne, sieci uziomów w większych obiektach). W przypadku pojedynczego uziomu, jak w typowym domu jednorodzinnym, metoda cęgowa może dawać niemiarodajne wyniki.
Metoda pętli zwarcia: Rozwiązanie awaryjne, gdy inne techniki zawodzą
Metoda pętli zwarcia jest techniką stosowaną jako ostateczność, gdy wykonanie pomiaru metodą 3- lub 4-przewodową jest niemożliwe z przyczyn technicznych lub logistycznych. Polega ona na pomiarze impedancji pętli zwarcia między przewodem fazowym a przewodem ochronnym. Zgodnie z normą PN-HD 60364-6, wynik uzyskany tą metodą jest traktowany jako przybliżony, ale akceptowalny, pod warunkiem spełnienia określonych warunków. Do jej wykonania również niezbędny jest specjalistyczny miernik.
Najczęstsze błędy podczas pomiaru uziemienia i jak ich unikać
Nawet przy użyciu najlepszego sprzętu, można popełnić błędy podczas pomiaru rezystancji uziemienia, które zafałszują wyniki. Świadomość potencjalnych pułapek i wiedza, jak ich unikać, są kluczowe dla uzyskania wiarygodnych danych.
Wpływ suchego lub zamarzniętego gruntu na wiarygodność pomiaru
Warunki gruntowe mają ogromny wpływ na rezystancję uziemienia. Suchy, piaszczysty grunt lub grunt zamarznięty zimą charakteryzuje się znacznie wyższą rezystancją elektryczną niż wilgotna gleba. Pomiary wykonane w takich warunkach mogą dawać zawyżone wyniki, sugerując problem z uziemieniem, który w rzeczywistości nie istnieje. Dlatego uziomy powinno się instalować poniżej strefy przemarzania gruntu, a pomiary najlepiej wykonywać w okresach o umiarkowanej wilgotności. Czasem konieczne jest nawet sztuczne nawodnienie gruntu wokół sond przed pomiarem.
Błędne rozmieszczenie sond: jak unikać wzajemnego wpływu uziomów?
Niewłaściwe rozmieszczenie sond pomiarowych jest jednym z najczęstszych błędów. Jeśli sondy pomocnicze (prądowa i napięciowa) zostaną umieszczone zbyt blisko mierzonego uziomu lub zbyt blisko siebie, ich pole elektryczne może się wzajemnie nakładać. Podobnie, jeśli w pobliżu znajdują się inne uziomy (np. uziom sąsiada, uziom sieci energetycznej), mogą one wpływać na wynik pomiaru. Zawsze należy przestrzegać zaleceń producenta miernika co do odległości między sondami a uziomem, zazwyczaj wynoszących od 20 do 40 metrów.
Pomiar bez odłączenia złącza kontrolnego: kiedy prowadzi to do błędnych wniosków?
W przypadku uziomów rozłączalnych, pomiar wykonany bez odłączenia złącza kontrolnego jest błędem. Uziemienie jest wtedy połączone z całą instalacją elektryczną budynku. Oznacza to, że prąd pomiarowy może płynąć nie tylko przez grunt, ale również przez inne elementy instalacji, co prowadzi do zafałszowania wyniku. Wartość rezystancji będzie niższa niż rzeczywista rezystancja samego uziomu. Odłączenie złącza kontrolnego jest niezbędne, aby zmierzyć rezystancję samego uziomu, a nie całej połączonej z nim sieci.
Wynik pomiaru jest zły: co dalej? Skuteczne sposoby na poprawę uziemienia
Jeśli wyniki pomiaru wskazują na zbyt wysoką rezystancję uziemienia, nie należy zwlekać z podjęciem działań naprawczych. Poprawa jakości uziemienia jest kluczowa dla zapewnienia bezpieczeństwa wszystkim użytkownikom instalacji elektrycznej oraz dla ochrony sprzętu.
Pogłębianie lub dodawanie kolejnych szpilek uziemiających
Jednym z najprostszych sposobów na poprawę rezystancji uziemienia jest zwiększenie jego powierzchni kontaktu z gruntem. Można to osiągnąć poprzez pogłębienie istniejących szpilek uziemiających lub wkopanie dodatkowych. Dodatkowe szpilki, połączone ze sobą i z głównym uziomem, tworzą bardziej rozbudowany system uziemiający. Im większa powierzchnia kontaktu z ziemią, tym niższa rezystancja, co ułatwia odprowadzanie prądów zwarciowych i przepięć.
Stosowanie uziomu otokowego lub fundamentowego
Bardziej zaawansowane i często skuteczniejsze rozwiązania to uziomy otokowe lub fundamentowe. Uziom otokowy polega na ułożeniu taśmy uziemiającej w wykopie wokół budynku, na pewnej głębokości. Uziom fundamentowy natomiast wykorzystuje zbrojenie fundamentów jako element uziemiający. Oba te rozwiązania tworzą bardzo rozległą i efektywną sieć uziemiającą, która zapewnia niską rezystancję nawet w trudnych warunkach gruntowych. Często są one stosowane już na etapie budowy obiektu.
Przeczytaj również: Co to jest multimetr cyfrowy i jak może ułatwić Twoje pomiary?
Kiedy wezwać profesjonalnego elektryka? Sytuacje wymagające interwencji specjalisty
Chociaż podstawowe działania naprawcze można przeprowadzić samodzielnie, w przypadku braku pewności co do własnych umiejętności, skomplikowanych problemów z instalacją lub gdy wymagane są specjalistyczne narzędzia i wiedza, zawsze należy wezwać wykwalifikowanego elektryka. Profesjonalista z odpowiednimi uprawnieniami (np. SEP) będzie w stanie dokładnie zdiagnozować przyczynę problemu, zaproponować najskuteczniejsze rozwiązanie i wykonać niezbędne prace w sposób bezpieczny i zgodny z obowiązującymi przepisami.
