Jak zrobić uziemienie szpilkowe? Praktyczny poradnik krok po kroku

Uziemienie szpilkowe, znane również jako uziom pionowy, to jeden z fundamentalnych elementów zapewniających bezpieczeństwo każdej instalacji elektrycznej. Jest to system prętów wbijanych pionowo w grunt, który ma za zadanie odprowadzić nadmiar energii elektrycznej bezpośrednio do ziemi. W praktyce oznacza to ochronę przed wieloma zagrożeniami, od porażenia prądem, przez niebezpieczne przepięcia w sieci, aż po skutki bezpośrednich i pośrednich uderzeń pioruna. Można śmiało powiedzieć, że jest to jeden z trzech filarów bezpieczeństwa instalacji elektrycznej, obok ochrony przeciwpożarowej i właściwego zabezpieczenia nadprądowego.

Choć istnieją inne typy uziemień, takie jak uziomy otokowe (tworzące pierścień wokół budynku) czy fundamentowe (wbudowane w fundamenty), uziemienie szpilkowe często okazuje się najlepszym rozwiązaniem. Jest szczególnie polecane w sytuacjach, gdy przestrzeń wokół budynku jest ograniczona, a także gdy warunki gruntowe, na przykład wysoka rezystywność gleby, wymagają zastosowania głębszego uziomu. Jego prostota montażu i skuteczność w określonych warunkach sprawiają, że jest to popularny wybór wśród instalatorów i inwestorów.

Uziemienie szpilkowe dlaczego jest absolutnie kluczowe dla bezpieczeństwa Twojego domu?

Uziemienie szpilkowe, czyli wspomniany wcześniej uziom pionowy, to nic innego jak zestaw metalowych prętów, zwanych szpilkami, które są wbijane pionowo w grunt. Ich głównym zadaniem jest stworzenie bezpiecznego połączenia pomiędzy instalacją elektryczną budynku a ziemią. Dzięki temu, w przypadku wystąpienia niebezpiecznych zjawisk, takich jak przepięcia spowodowane wyładowaniami atmosferycznymi, zwarcia w sieci energetycznej, czy nawet bezpośrednie uderzenie pioruna, nadmiar energii elektrycznej jest skutecznie odprowadzany do gruntu, zanim zdąży wyrządzić szkody w urządzeniach lub, co gorsza, stanowić zagrożenie dla życia i zdrowia domowników.

Jest to jeden z trzech kluczowych filarów bezpieczeństwa każdej nowoczesnej instalacji elektrycznej. Pomijając ten element, narażamy się na poważne ryzyko. Uziemienie szpilkowe jest szczególnie cenione za swoją skuteczność w trudnych warunkach. W porównaniu do uziomów otokowych, które wymagają wykopania rowu wokół całego budynku, lub uziomów fundamentowych, które integruje się z konstrukcją domu na etapie budowy, uziemienie szpilkowe jest często łatwiejsze i szybsze w montażu, zwłaszcza na istniejących już obiektach. Jest to również idealne rozwiązanie, gdy mamy do czynienia z ograniczoną przestrzenią wokół domu lub gdy grunt charakteryzuje się wysoką rezystywnością, co wymaga głębszego wbicia prętów.

Planowanie to podstawa: Kompletna lista zakupów i niezbędne narzędzia

Zanim przystąpimy do jakichkolwiek prac montażowych, kluczowe jest staranne zaplanowanie całego procesu. Obejmuje to zarówno przygotowanie listy niezbędnych materiałów, jak i zgromadzenie odpowiednich narzędzi. Dobre przygotowanie to połowa sukcesu, a w przypadku instalacji elektrycznych to także gwarancja bezpieczeństwa.

Wybór materiałów

Podstawowym elementem uziemienia szpilkowego są same pręty, czyli szpilki. Na rynku dostępne są głównie dwa rodzaje materiałów: stal ocynkowana ogniowo oraz stal pomiedziowana. Stal ocynkowana ogniowo jest bardzo popularna ze względu na dobrą odporność na korozję i relatywnie niższy koszt. Stal pomiedziowana, choć droższa, oferuje jeszcze lepszą przewodność i wyższą odporność na agresywne środowisko glebowe, co może być kluczowe w przypadku trudnych warunków gruntowych. Standardowa długość pojedynczej szpilki to 1,5 metra, a jej średnica to zazwyczaj 16 mm. Aby uzyskać wymaganą głębokość i rezystancję, często łączy się kilka takich szpilek.

• Pręty uziemiające (szpilki): Najczęściej ze stali ocynkowanej ogniowo lub pomiedziowanej, o długości 1,5 m i średnicy ok. 16 mm.
• Złączki do łączenia prętów: Służą do mechanicznego i elektrycznego połączenia kolejnych segmentów szpilek, zapewniając ciągłość uziemienia.
• Złącza krzyżowe: Umożliwiają podłączenie bednarki lub przewodu uziemiającego do szpilki.
• Bednarka lub przewód uziemiający: Element łączący uziom szpilkowy z główną szyną wyrównawczą potencjałów w budynku. Bednarka to płaski pasek metalu, zazwyczaj miedziany lub stalowy ocynkowany, a przewód uziemiający to linka o odpowiednim przekroju.

Niezbędnik instalatora

Do prawidłowego i bezpiecznego montażu uziemienia szpilkowego potrzebne będą odpowiednie narzędzia. Kluczowe jest tutaj zastosowanie sprzętu, który poradzi sobie z wbiciem długich i wytrzymałych prętów w ziemię, nie uszkadzając przy tym ani szpilki, ani samego narzędzia.

• Młot udarowy: Jest to absolutnie niezbędne narzędzie do wbijania szpilek. Powinien być to młot o odpowiedniej mocy, najlepiej z uchwytem SDS MAX, który zapewni stabilność i efektywność pracy.
• Pobijak do szpilek: Specjalna nakładka na młot udarowy, która chroni gwint lub górną część szpilki przed uszkodzeniem podczas wbijania. Bez niego ryzykujemy zniszczenie pręta, co uniemożliwi jego dalsze łączenie.
• Klucze nasadowe lub płaskie: Do dokręcania złączek i śrub.
• Poziomica: Aby upewnić się, że szpilki są wbijane pionowo.
• Miarka: Do precyzyjnego odmierzania odległości.
• Narzędzia do przygotowania powierzchni: Łopatka, szpadel do ewentualnego usunięcia kamieni lub przygotowania miejsca pod złącze.

Instalacja uziemienia szpilkowego krok po kroku praktyczny przewodnik

Montaż uziemienia szpilkowego, choć może wydawać się prosty, wymaga precyzji i przestrzegania określonych zasad. Poniżej przedstawiam szczegółowy przewodnik, który krok po kroku przeprowadzi Cię przez cały proces instalacji.

1. Krok 1: Wybór idealnego miejsca gdzie wbić pierwszą szpilkę i jakich miejsc unikać?

   Pierwszym i niezwykle ważnym etapem jest wybór odpowiedniego miejsca na instalację uziemienia. Zgodnie z przepisami, szpilki uziemiające powinny być wbijane w odległości co najmniej 1 metra od ściany budynku. Jest to ważne, aby uniknąć potencjalnych uszkodzeń fundamentów oraz zapewnić odpowiednie rozproszenie energii w gruncie. Należy również bezwzględnie unikać miejsc, w których znajdują się inne instalacje podziemne takich jak kable elektryczne, rury wodociągowe, gazowe czy kanalizacyjne. Przed rozpoczęciem prac warto sprawdzić mapy infrastruktury podziemnej. Dodatkowo, należy unikać miejsc o bardzo wysokiej rezystywności gruntu, na przykład terenów mocno piaszczystych i suchych, które mogą znacząco obniżyć skuteczność uziemienia.

2. Krok 2: Technika wbijania prętów jak pogrążać szpilki młotem udarowym, by osiągnąć wymaganą głębokość?

   Po wybraniu miejsca przystępujemy do wbijania pierwszej szpilki. Kluczowe jest użycie młota udarowego z odpowiednim pobijakiem, który zapobiegnie uszkodzeniu górnej części pręta. Szpilkę należy wbijać pionowo, starając się utrzymać ją w tej pozycji przez cały proces. Wbijanie powinno odbywać się stopniowo, z wyczuciem, aby nie uszkodzić struktury gruntu ani samego pręta. Zgodnie z normami, najniższa część uziomu pionowego powinna znaleźć się na głębokości minimum 3 metrów. Górna część szpilki, która będzie wystawać ponad grunt, powinna być na tyle wysoko, aby umożliwić późniejsze połączenie z kolejnym segmentem, ale jednocześnie nie powinna znajdować się zbyt blisko powierzchni zaleca się, aby była ona co najmniej 0,5 metra pod ziemią po zakończeniu prac.

3. Krok 3: Łączenie kolejnych segmentów jak prawidłowo skręcać pręty, by uzyskać 6 metrów (lub więcej)?

   Większość standardowych szpilek ma długość 1,5 metra. Aby osiągnąć wymaganą całkowitą długość uziomu, która często wynosi 6 metrów lub więcej, konieczne jest łączenie kolejnych segmentów. Do tego celu służą specjalne złączki, które zapewniają zarówno solidne połączenie mechaniczne, jak i ciągłość elektryczną. Należy upewnić się, że złączki są odpowiednio dokręcone i zabezpieczone. Ważne jest, aby połączenia były trwałe i odporne na warunki atmosferyczne, ponieważ stanowią one integralną część całego systemu uziemienia.

4. Krok 4: Podłączenie do instalacji jak solidnie zamocować złącze krzyżowe i połączyć uziom z bednarką?

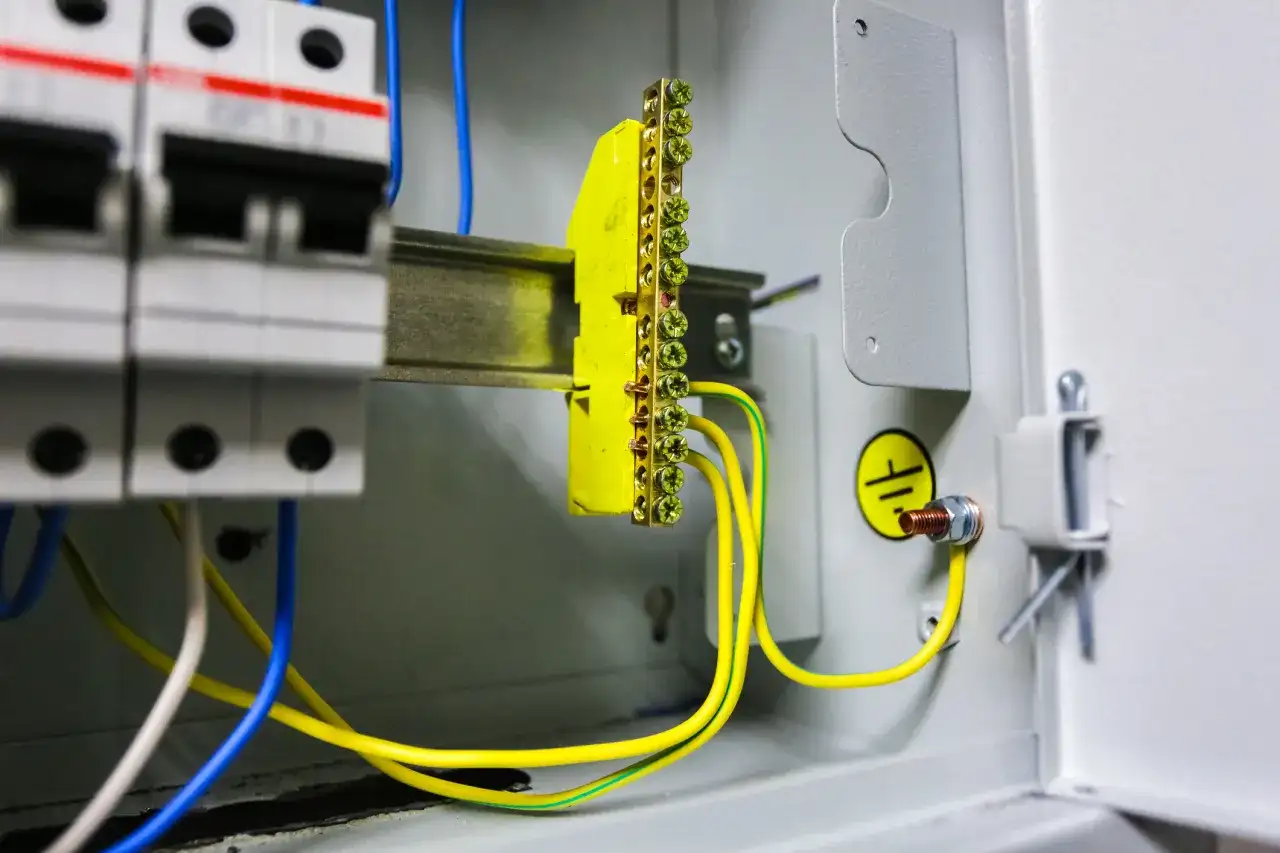

   Ostatnim etapem jest podłączenie wykonanego uziomu szpilkowego do instalacji elektrycznej budynku. Zazwyczaj odbywa się to poprzez zamocowanie złącza krzyżowego na szczycie ostatniej wbitej szpilki. Do tego złącza następnie podłącza się bednarkę lub odpowiednio gruby przewód uziemiający. Ten element prowadzi do głównej szyny wyrównawczej potencjałów w budynku, która jest punktem zbiorczym dla wszystkich elementów ochronnych instalacji. Połączenie musi być wykonane bardzo solidnie i zabezpieczone przed korozją, aby zapewnić niezawodne odprowadzanie ładunków przez wiele lat.

Czy Twoje uziemienie na pewno działa? Kluczowy pomiar rezystancji

Wykonanie instalacji uziemienia szpilkowego to jedno, ale potwierdzenie jego skuteczności to zupełnie inna kwestia. Absolutnie kluczowe dla zapewnienia bezpieczeństwa jest przeprowadzenie pomiaru rezystancji uziemienia. Dlaczego? Ponieważ to właśnie wartość tej rezystancji decyduje o tym, jak efektywnie energia elektryczna będzie odprowadzana do gruntu. Zgodnie z normami, dla ochrony odgromowej i przeciwporażeniowej, rezystancja uziemienia powinna być jak najniższa, a w praktyce dąży się do wartości poniżej 10 Ω (omów). Niższa wartość oznacza lepsze odprowadzanie ładunków.

Sam pomiar rezystancji jest zadaniem wymagającym specjalistycznego sprzętu i wiedzy. Najczęściej stosuje się metodę techniczną 3-przewodową (3P). Polega ona na wbiciu w grunt dwóch dodatkowych sond: sondy prądowej i sondy napięciowej, w odpowiednich odległościach od mierzonego uziomu. Następnie, za pomocą specjalistycznego miernika, przepuszcza się prąd przez sondę prądową i mierzy spadek napięcia między sondą napięciową a uziomem. Na podstawie tych pomiarów obliczana jest rezystancja całego układu. Ważne jest, aby podkreślić, że zgodnie z przepisami, pomiar ten powinien być wykonany przez elektryka posiadającego odpowiednie uprawnienia. Jest to wymóg formalny i gwarancja rzetelności pomiaru.

Co jednak, gdy pomiar wykaże zbyt wysoką rezystancję? Nie jest to sytuacja bez wyjścia. Istnieje kilka sprawdzonych sposobów na jej obniżenie. Najprostszym rozwiązaniem jest dodanie kolejnych szpilek uziemiających, łącząc je ze sobą i z istniejącym uziomem. Zwiększa to powierzchnię kontaktu z gruntem. Można również zastosować specjalne preparaty obniżające rezystywność gruntu, które aplikuje się wokół szpilek. W niektórych przypadkach pomocne może być również pogłębienie istniejącego uziomu, jeśli warunki gruntowe na to pozwalają. Każde z tych rozwiązań powinno być jednak przemyślane i wykonane zgodnie z zasadami sztuki.

Uziemienie a polskie przepisy co musisz wiedzieć o normach PN-EN?

Bezpieczeństwo instalacji elektrycznych, w tym systemów uziemienia, jest ściśle regulowane przez polskie normy. Kluczowe w tym zakresie są normy z rodziny PN-EN, które określają wymagania dotyczące projektowania, wykonania i odbioru instalacji uziemiających. Zgodnie z tymi przepisami, uziemienie szpilkowe musi spełniać określone parametry, aby zapewnić skuteczną ochronę. Jednym z podstawowych wymogów jest głębokość pogrążenia prętów. Najniższa część uziomu pionowego musi znajdować się co najmniej 3 metry pod powierzchnią ziemi, a najwyższa co najmniej 0,5 metra pod ziemią. Całkowita długość uziomu, osiągana przez łączenie kolejnych segmentów, powinna być na tyle duża, aby zapewnić wymaganą niską rezystancję często jest to 6 metrów lub więcej, w zależności od warunków gruntowych.

Szczególnie istotne są przepisy dotyczące pomiarów. Jak już wspomniałem, wykonanie pomiaru rezystancji uziemienia jest obowiązkowe po zakończeniu prac instalacyjnych. Co więcej, pomiar ten musi być wykonany przez elektryka posiadającego odpowiednie uprawnienia, co jest wymogiem formalnym i gwarancją prawidłowego wykonania. Brak takiego pomiaru lub niezgodność uzyskanej wartości rezystancji z normami może prowadzić do poważnych konsekwencji, w tym do uznania instalacji za niebezpieczną i nielegalną. Konsekwencje mogą obejmować nie tylko kary finansowe, ale przede wszystkim realne zagrożenie dla bezpieczeństwa użytkowników budynku.

Tych błędów unikaj jak ognia! 7 najczęstszych pomyłek przy montażu uziemienia

Nawet najlepiej zaplanowana instalacja może okazać się nieskuteczna, jeśli podczas jej montażu popełnione zostaną błędy. Niestety, przy instalacji uziemienia szpilkowego zdarzają się one nierzadko. Świadomość potencjalnych pułapek jest kluczowa, aby zapewnić sobie i swojej rodzinie maksymalne bezpieczeństwo.

1. Błąd #1: Zbyt mała głębokość pogrążenia prętów

   Jednym z najpoważniejszych błędów jest zbyt płytkie wbicie szpilek. Jeśli najniższa część uziomu nie osiąga wymaganych 3 metrów, jego skuteczność, zwłaszcza w okresach suszy, drastycznie spada. W takich warunkach grunt staje się bardziej oporny, a uziemienie nie jest w stanie efektywnie odprowadzić niebezpiecznych ładunków.

2. Błąd #2: Niewłaściwy dobór lub uszkodzenie materiałów podczas montażu

   Użycie materiałów niskiej jakości, które szybko korodują, lub uszkodzenie prętów czy złączek podczas wbijania, to prosta droga do problemów. Nawet jeśli instalacja wydaje się kompletna, takie uszkodzenia mogą prowadzić do utraty ciągłości elektrycznej i całkowitego zniweczenia funkcji ochronnej uziemienia.

3. Błąd #3: Słabe lub niezabezpieczone połączenia szpilek i bednarki

   Połączenia między poszczególnymi elementami systemu szpilkami, złączkami, bednarką to punkty krytyczne. Luźne, niedokręcone lub nieprawidłowo zabezpieczone przed korozją połączenia mogą z czasem ulec rozluźnieniu lub zniszczeniu, co przerwie ciągłość elektryczną i sprawi, że uziemienie przestanie działać.

4. Błąd #4: Zbyt mała odległość od budynku lub innych instalacji podziemnych

   Jak już wspominałem, szpilki powinny być wbijane co najmniej 1 metr od ściany budynku. Zbyt bliskie umieszczenie uziomu może prowadzić do uszkodzenia fundamentów lub zakłócania pracy innych instalacji podziemnych. Ignorowanie tej zasady jest nie tylko błędem technicznym, ale też potencjalnym ryzykiem.

5. Błąd #5: Ignorowanie typu gruntu

   Rodzaj gruntu ma ogromny wpływ na rezystywność. Grunt piaszczysty i suchy ma wysoką rezystywność, podczas gdy grunt gliniasty i wilgotny niską. Ignorowanie tych właściwości i stosowanie tej samej strategii montażu w każdym przypadku może skutkować uzyskaniem zbyt wysokiej rezystancji uziemienia.

6. Błąd #6: Brak zabezpieczenia antykorozyjnego połączeń

   Wszystkie połączenia, zwłaszcza te znajdujące się w ziemi lub narażone na wilgoć, muszą być odpowiednio zabezpieczone przed korozją. Użycie taśmy izolacyjnej, mas bitumicznych lub specjalnych preparatów jest kluczowe dla zapewnienia długotrwałej skuteczności uziemienia.

7. Przeczytaj również: Jak uziemić zmywarkę – uniknij niebezpieczeństw podczas instalacji

   Błąd #7: Brak pomiarów kontrolnych

   Nawet jeśli wszystko zostało wykonane idealnie, brak profesjonalnego pomiaru rezystancji uniemożliwia potwierdzenie, czy uziemienie spełnia normy i czy faktycznie działa. Jest to błąd, który często pozostawia użytkowników w błędnym poczuciu bezpieczeństwa.

Samodzielne wykonanie uziemienia szpilkowego jest możliwe, ale wymaga staranności, precyzji i przestrzegania zasad. Pamiętaj, że jest to element kluczowy dla bezpieczeństwa Twojego domu i rodziny. Dlatego zawsze warto dokładnie zapoznać się z instrukcjami, normami i w razie jakichkolwiek wątpliwości skonsultować się z wykwalifikowanym elektrykiem. Bezpieczeństwo przede wszystkim!
