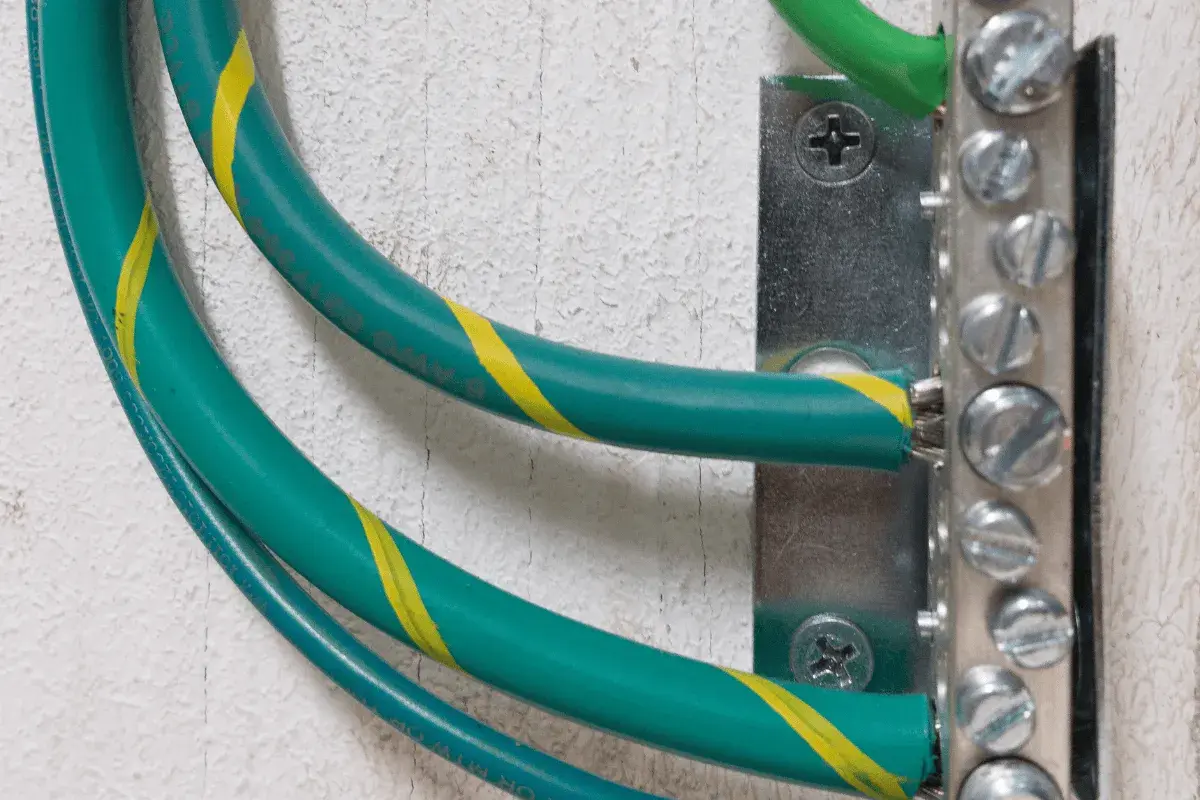

Rezystancja uziemienia to parametr, który często jest pomijany lub niedoceniany, a przecież stanowi fundament bezpieczeństwa każdej instalacji elektrycznej i odgromowej. Wartość ta, wyrażana w omach (Ω), określa, jak efektywnie prąd awaryjny czy to pochodzący z wyładowania atmosferycznego, czy ze zwarcia jest odprowadzany do gruntu. W Polsce kluczowe znaczenie mają tu normy z serii PN-HD 60364 oraz PN-EN 62305, które precyzują dopuszczalne wartości. W tym artykule kompleksowo odpowiem na pytanie, ile omów powinno mieć uziemienie, aby zapewnić bezpieczeństwo Twojej instalacji. Dowiesz się, jakie normy prawne regulują te wartości dla różnych typów obiektów i instalacji, co wpływa na skuteczność uziemienia, a także jak prawidłowo je zmierzyć i w razie potrzeby poprawić.
Optymalne wartości rezystancji uziemienia dla bezpieczeństwa instalacji elektrycznych i odgromowych
- Wartość rezystancji uziemienia jest kluczowa dla skutecznej ochrony przeciwporażeniowej i odgromowej.
- Ogólne zalecenie dla obiektów budowlanych to maksymalnie 10 Ω, wspierające działanie ograniczników przepięć.
- Dla domów jednorodzinnych w ochronie przeciwporażeniowej dopuszczalna wartość to do 30 Ω.
- Obiekty specjalne, takie jak stacje transformatorowe (1 Ω) czy szpitale (2 Ω), mają znacznie bardziej rygorystyczne wymagania.
- Kluczowe normy to PN-HD 60364 oraz PN-EN 62305, które regulują te wartości.
- Na rezystancję wpływa rodzaj gruntu, jego wilgotność i temperatura, a pomiary wykonuje się metodą techniczną (3- lub 4-przewodową).
Dlaczego wartość rezystancji uziemienia to kwestia życia i zdrowia?
Uziemienie bez tajemnic: Czym jest i jaką rolę pełni w Twoim domu?
Uziemienie to nic innego jak połączenie instalacji elektrycznej z gruntem. Można to sobie wyobrazić jak system korzeniowy drzewa, który czerpie z ziemi i jednocześnie do niej oddaje. W kontekście elektryki, jego główną rolą jest zapewnienie bezpiecznego odprowadzenia prądu do ziemi w sytuacjach awaryjnych. Wyobraź sobie, że piorun uderza w budynek bez sprawnego uziemienia cała energia mogłaby przepłynąć przez Twoje urządzenia, a co gorsza, przez ludzi. Podobnie jest w przypadku zwarcia w instalacji; uziemienie pomaga szybko i bezpiecznie odprowadzić nadmiarowy prąd, zapobiegając pożarom i porażeniom.
Bez odpowiedniego uziemienia, nawet najlepsze zabezpieczenia, takie jak bezpieczniki czy wyłączniki różnicowoprądowe, mogą nie zadziałać prawidłowo. Uziemienie działa jak ścieżka awaryjna dla prądu, która kieruje go tam, gdzie jest najmniej szkodliwy prosto do ziemi. To fundamentalny element ochrony, który chroni zarówno ludzi, jak i cenne urządzenia przed skutkami nieprzewidzianych zdarzeń elektrycznych.
Niski opór = wysokie bezpieczeństwo: Jak rezystancja wpływa na ochronę przeciwporażeniową?
Klucz do skuteczności uziemienia leży w jego niskim oporze, czyli rezystancji. Im niższa rezystancja uziemienia, tym łatwiej prąd awaryjny znajduje drogę do ziemi. Dlaczego to tak ważne? W przypadku wystąpienia zwarcia, np. gdy uszkodzony przewód dotknie metalowej obudowy urządzenia, przez to ciało człowieka może przepłynąć niebezpieczny prąd. Jeśli uziemienie ma niski opór, duża część tego prądu popłynie właśnie przez nie, a nie przez człowieka. To zjawisko powoduje przepływ prądu o wartości wystarczająco dużej, aby zadziałały zabezpieczenia, takie jak wyłącznik różnicowoprądowy (RCD). Wyłącznik ten jest zaprojektowany tak, aby reagować na nawet niewielkie różnice w przepływie prądu między fazą a zerem, co często jest sygnałem, że prąd "ucieka" przez nieprawidłową ścieżkę, np. przez ciało człowieka.
Jeśli rezystancja uziemienia jest wysoka, prąd zwarciowy może być zbyt mały, aby szybko wyzwolić zabezpieczenie. W takiej sytuacji, nawet jeśli wyłącznik różnicowoprądowy jest zainstalowany, może on nie zadziałać wystarczająco szybko, aby zapobiec poważnemu porażeniu. Dlatego właśnie dążymy do jak najniższej wartości rezystancji uziemienia to bezpośrednio przekłada się na czas reakcji zabezpieczeń i minimalizuje ryzyko dla życia i zdrowia.
Ile omów to bezpieczna wartość? Konkretne liczby i normy prawne
Złoty standard 10 Ω: Kiedy uziemienie musi mieć tak niską rezystancję?
W świecie instalacji elektrycznych, wartość 10 Ω często uznawana jest za swego rodzaju "złoty standard" lub ogólne zalecenie dotyczące rezystancji uziemienia. Jest to wartość, która zapewnia skuteczne działanie wielu systemów zabezpieczeń, w tym ograniczników przepięć, które chronią naszą elektronikę przed nagłymi skokami napięcia. W sytuacjach, gdy nie ma szczegółowych, bardziej restrykcyjnych wytycznych dla danego typu obiektu, utrzymanie rezystancji uziemienia poniżej 10 Ω jest dobrym celem, gwarantującym wysoki poziom bezpieczeństwa.
Czy 30 Ω to wciąż bezpieczna wartość? Normy dla instalacji w budynkach mieszkalnych
Dla typowych instalacji elektrycznych w budynkach mieszkalnych, takich jak domy jednorodzinne, przepisy dopuszczają nieco wyższą wartość rezystancji uziemienia, która może wynosić do 30 Ω. Jest to wciąż poziom zapewniający skuteczną ochronę przeciwporażeniową w większości standardowych sytuacji. Warto pamiętać, że ta wartość jest wystarczająca do prawidłowego działania wyłączników różnicowoprądowych i innych zabezpieczeń, chroniąc domowników przed niebezpieczeństwem porażenia prądem w codziennym użytkowaniu instalacji.
Uziemienie odgromowe: Jakie wymagania stawia norma PN-EN 62305?
Kiedy mówimy o ochronie odgromowej, wymagania dotyczące rezystancji uziemienia stają się jeszcze bardziej rygorystyczne. Norma PN-EN 62305, która szczegółowo reguluje kwestie ochrony odgromowej budynków i konstrukcji, często wymaga wartości znacznie niższych niż te dopuszczalne dla ochrony przeciwporażeniowej. Celem jest zapewnienie jak najszybszego i najskuteczniejszego odprowadzenia ogromnej energii wyładowania atmosferycznego do ziemi, minimalizując ryzyko uszkodzeń i pożaru. W praktyce oznacza to, że dla systemów odgromowych często dąży się do uzyskania rezystancji uziemienia poniżej 10 Ω, a nawet niższej, w zależności od specyfiki obiektu i stref zagrożenia.
Szpitale i serwerownie: Kiedy wymagana jest rezystancja bliska 1 Ω?
W miejscach, gdzie przerwy w dostawie prądu lub jakiekolwiek zakłócenia elektryczne mogą mieć katastrofalne skutki, wymagania dotyczące rezystancji uziemienia są bezwzględnie najwyższe. Dotyczy to między innymi stacji transformatorowych, gdzie zalecana rezystancja uziemienia może wynosić zaledwie 1 Ω. Podobnie w szpitalach, szczególnie w salach operacyjnych czy oddziałach intensywnej terapii, gdzie precyzja i niezawodność urządzeń medycznych są absolutnym priorytetem, rezystancja uziemienia nie powinna przekraczać 2 Ω. W takich obiektach bezpieczeństwo elektryczne jest kwestią życia i śmierci, dlatego stosuje się najbardziej zaawansowane rozwiązania i utrzymuje parametry uziemienia na najwyższym możliwym poziomie.
Przegląd kluczowych norm: Na co powołać się podczas odbioru instalacji (PN-HD 60364)?
Podczas projektowania, wykonania i odbioru instalacji elektrycznych, kluczowe jest odniesienie się do obowiązujących norm. W Polsce najważniejszą serią norm regulującą te kwestie jest PN-HD 60364, która obejmuje szeroki zakres wymagań dotyczących instalacji elektrycznych niskiego napięcia. Oprócz niej, w kontekście ochrony odgromowej, istotna jest wspomniana norma PN-EN 62305. Znajomość tych dokumentów jest niezbędna dla elektryków, projektantów i inspektorów, ponieważ stanowią one podstawę do oceny poprawności wykonania instalacji i jej zgodności z przepisami bezpieczeństwa.
Od czego zależy opór Twojego uziemienia? Kluczowe czynniki, które musisz znać
Rodzaj gruntu a skuteczność uziemienia: Gdzie najtrudniej uzyskać dobry wynik?
Jednym z najważniejszych czynników wpływających na rezystancję uziemienia jest rodzaj gruntu, w którym umieszczony jest uziom. Różne typy gleby mają różną zdolność do przewodzenia prądu, czyli inną rezystywność. Grunt gliniasty, szczególnie wilgotny, ma zazwyczaj niską rezystywność, co sprzyja uzyskaniu dobrego uziemienia. Z kolei grunty piaszczyste, kamieniste lub suche charakteryzują się znacznie wyższą rezystywnością, co utrudnia efektywne odprowadzanie prądu do ziemi. W takich warunkach, aby osiągnąć wymaganą niską wartość rezystancji, często konieczne jest zastosowanie bardziej rozbudowanych lub specjalistycznych systemów uziemiających.
Wpływ wilgotności i pory roku na wyniki pomiarów
Rezystancja uziemienia nie jest wartością stałą i może się zmieniać w zależności od warunków atmosferycznych. Wilgotność gruntu ma ogromny wpływ na jego przewodność im bardziej mokry grunt, tym niższa jego rezystywność i lepsze uziemienie. Z tego powodu, pomiary wykonane w różnych porach roku, na przykład w okresie suszy latem i po deszczach jesienią, mogą dawać znacząco różne wyniki. Również temperatura gruntu wpływa na jego właściwości przewodzące. Aby uzyskać najbardziej miarodajne wyniki, pomiary powinny być wykonywane w warunkach reprezentatywnych dla danego okresu, a najlepiej w kilku różnych, uwzględniając te sezonowe wahania.
Głębokość ma znaczenie: Dlaczego uziomy należy pogrążać poniżej strefy przemarzania?
Głębokość, na jakiej umieszczony jest uziom, ma kluczowe znaczenie dla stabilności jego parametrów. W naszym klimacie strefa przemarzania gruntu może sięgać kilkudziesięciu centymetrów, a nawet ponad metr. Jeśli uziom znajduje się w tej strefie, zimą, gdy grunt zamarznie, jego rezystywność drastycznie wzrośnie, co znacząco pogorszy skuteczność uziemienia. Dlatego też, aby zapewnić niską i stabilną rezystancję przez cały rok, uziomy powinny być pogrążane na głębokość przekraczającą strefę przemarzania. Dzięki temu uziom będzie miał kontakt z gruntem o bardziej stabilnych właściwościach fizycznych i elektrycznych.
Typ i materiał uziomu: Uziom fundamentowy, otokowy czy szpilkowy co wybrać?
Wybór odpowiedniego typu i materiału uziomu jest równie ważny, co jego głębokość i rozmieszczenie. Najczęściej spotykane są uziomy pionowe (szpilkowe), które wbijane są w grunt, uziomy poziome (bednarka układana w wykopie) oraz uziomy fundamentowe, które wykorzystują zbrojenie ław fundamentowych. Materiały, z których wykonane są uziomy, to zazwyczaj stal ocynkowana, stal nierdzewna lub miedź. Stal ocynkowana jest najtańsza, ale mniej trwała. Stal nierdzewna i miedź są droższe, ale oferują znacznie lepszą odporność na korozję i dłuższą żywotność. Wybór konkretnego rozwiązania zależy od warunków gruntowych, wymagań instalacji oraz dostępnego budżetu.
Jak sprawdzić, czy Twoje uziemienie spełnia normy? Metody pomiarowe w praktyce

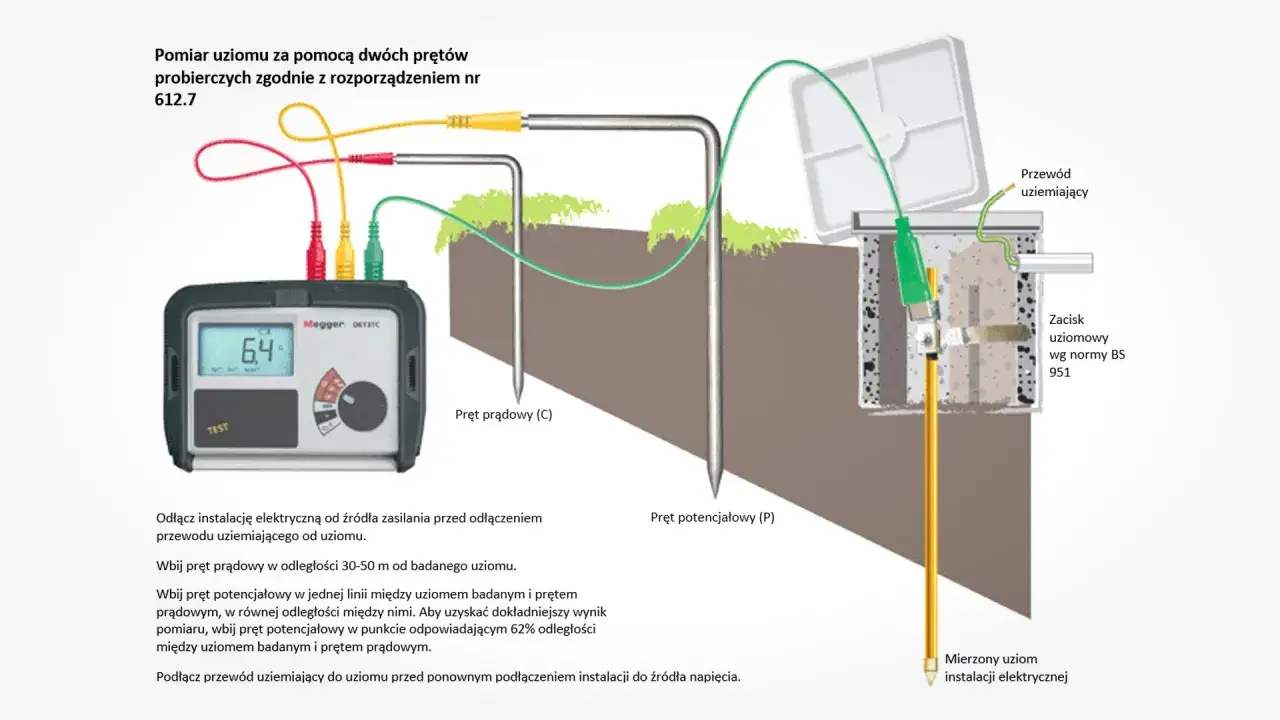

Metoda techniczna (3P/4P): Najbardziej wiarygodny sposób pomiaru
Najbardziej precyzyjną i powszechnie stosowaną metodą pomiaru rezystancji uziemienia jest metoda techniczna, znana również jako metoda 3- lub 4-przewodowa. Polega ona na wpięciu specjalistycznego miernika (tzw. omomierza uziemienia) w obwód uziemienia. Miernik ten wykorzystuje dodatkowe elektrody pomocnicze, które wbija się w grunt w odpowiedniej odległości od głównego uziomu. Metoda 4-przewodowa jest dokładniejsza, ponieważ eliminuje wpływ rezystancji przewodów pomiarowych na wynik. Ta technika pozwala na dokładne określenie rzeczywistej rezystancji uziemienia, niezależnie od jakości połączeń czy długości przewodów.
Miernik cęgowy: Kiedy można uprościć procedurę?
Alternatywą dla metody technicznej jest pomiar za pomocą miernika cęgowego. Jest to metoda znacznie szybsza i prostsza, ponieważ nie wymaga wbijania dodatkowych elektrod. Miernik cęgowy zakłada się na przewód uziemiający i mierzy przepływający przez niego prąd. Metoda ta jest szczególnie przydatna w przypadku istniejących, rozbudowanych systemów uziemiających, gdzie odłączenie poszczególnych elementów lub wbijanie dodatkowych elektrod byłoby utrudnione lub niemożliwe. Należy jednak pamiętać, że miernik cęgowy może być mniej dokładny niż metoda techniczna, zwłaszcza w przypadku systemów uziemiających o niskiej rezystancji lub gdy występują zakłócenia elektromagnetyczne.
Kto jest uprawniony do wykonania pomiarów i wystawienia protokołu?
Pomiary rezystancji uziemienia to zadanie dla wykwalifikowanych specjalistów. Zgodnie z przepisami, powinny być one wykonywane przez osoby posiadające odpowiednie uprawnienia, najczęściej kwalifikacje w zakresie eksploatacji i dozoru urządzeń elektrycznych, potwierdzone świadectwem kwalifikacyjnym (np. SEP). Tylko taki specjalista może prawidłowo przeprowadzić pomiar, zinterpretować jego wyniki i wystawić protokół pomiarowy. Dokument ten jest oficjalnym potwierdzeniem, że instalacja uziemiająca spełnia wymagane normy bezpieczeństwa i jest niezbędny między innymi podczas odbioru budynku lub modernizacji instalacji.
Wynik pomiaru jest za wysoki co robić? Skuteczne sposoby na obniżenie rezystancji uziemienia
Rozbudowa instalacji: dokładanie prętów lub wydłużanie bednarki
Jeśli wyniki pomiarów wskazują na zbyt wysoką rezystancję uziemienia, najprostszym i najczęściej stosowanym rozwiązaniem jest rozbudowa istniejącej instalacji. Polega to na zwiększeniu powierzchni styku uziemienia z gruntem. Można to osiągnąć poprzez dodanie kolejnych prętów uziemiających, które wbija się w ziemię w odpowiednich odstępach, lub poprzez wydłużenie istniejącej bednarki tworzącej uziom otokowy. Zwiększenie liczby lub długości elementów uziemiających poprawia przewodność całego systemu i obniża jego opór, co przekłada się na lepsze odprowadzanie prądu do ziemi.
Uziomy głębinowe jako rozwiązanie dla trudnych gruntów
W przypadku, gdy grunt ma bardzo wysoką rezystywność lub gdy dostępna powierzchnia do wykonania uziomu jest ograniczona, skutecznym rozwiązaniem mogą okazać się uziomy głębinowe. Są to specjalne konstrukcje, które wbija się lub wkręca na znaczne głębokości, często kilkanaście lub nawet kilkadziesiąt metrów. Pozwala to na dotarcie do głębszych warstw gruntu, które zazwyczaj charakteryzują się lepszymi właściwościami przewodzącymi i są mniej podatne na zmiany wilgotności i temperatury. Uziomy głębinowe są inwestycją, która zapewnia stabilne i niskie parametry uziemienia nawet w najtrudniejszych warunkach.
Uziomy chemiczne i specjalistyczne bentonity: Kiedy warto w nie zainwestować?
Dla najbardziej wymagających sytuacji, takich jak bardzo suche, skaliste lub o wysokiej rezystywności grunty, stosuje się bardziej zaawansowane rozwiązania. Należą do nich uziomy chemiczne oraz zastosowanie specjalistycznych materiałów, takich jak bentonity. Uziomy chemiczne działają na zasadzie stopniowego uwalniania substancji poprawiających przewodność gruntu w otoczeniu uziomu. Bentonity natomiast to materiały o bardzo niskiej rezystywności, które po nawodnieniu tworzą wokół uziomu warstwę o doskonałych właściwościach przewodzących. Są to rozwiązania droższe, ale niezwykle skuteczne w sytuacjach, gdy tradycyjne metody nie przynoszą oczekiwanych rezultatów.
Przeczytaj również: Jak sprawdzić uziemienie w gniazdku i uniknąć niebezpieczeństw
Najczęstsze błędy wykonawcze, które podnoszą rezystancję uziemienia
- Zbyt mała głębokość pogrążenia uziomów: Brak umieszczenia uziomów poniżej strefy przemarzania prowadzi do wzrostu rezystancji zimą.
- Niewłaściwy materiał uziomu: Stosowanie materiałów podatnych na korozję lub o niskiej przewodności.
- Słabe połączenia elektryczne: Luźne, skorodowane lub niewłaściwie wykonane połączenia między elementami uziomu lub między uziomem a instalacją.
- Uszkodzenia mechaniczne uziomu: Przerwanie ciągłości uziomu podczas prac ziemnych lub instalacyjnych.
- Niewystarczająca powierzchnia uziemienia: Zbyt mała ilość lub długość elementów uziemiających w stosunku do potrzeb instalacji.
- Zbyt duża odległość między uziomami: W przypadku stosowania wielu uziomów, niewłaściwe ich rozmieszczenie może prowadzić do zjawiska "ekranowania", czyli wzajemnego osłabiania ich skuteczności.
