Uziemienie: Jak działa i dlaczego jest kluczowe dla Twojego bezpieczeństwa?

Uziemienie to często niedoceniany, ale absolutnie kluczowy element bezpieczeństwa w każdym domu. To nic innego jak celowe połączenie instalacji elektrycznej z ziemią, które działa jak awaryjna ścieżka dla prądu. W tym artykule w prosty sposób wyjaśnimy, czym dokładnie jest uziemienie, dlaczego jest tak ważne dla naszego bezpieczeństwa i sprzętu, jak działa i jakie są jego rodzaje. Odpowiedzi na te podstawowe pytania pomogą Wam lepiej zrozumieć ten fundamentalny aspekt elektryki.

Dlaczego „trzeci bolec” w gniazdku jest cichym bohaterem Twojego domu?

Wyobraźcie sobie, że instalacja elektryczna w domu to sieć dróg, po których płynie prąd. Normalnie wszystko działa jak należy, ale co, gdy na drodze pojawi się przeszkoda, na przykład awaria w pralce, która spowoduje, że metalowa obudowa nagle znajdzie się pod napięciem? W takiej sytuacji uziemienie działa jak specjalna, dodatkowa ścieżka ewakuacyjna dla tego niechcianego prądu. Zamiast szukać drogi przez nasze ciało, jeśli przypadkiem dotkniemy urządzenia, prąd jest bezpiecznie odprowadzany prosto do ziemi. To właśnie ta "trzecia ścieżka", symbolizowana przez trzeci bolec w gniazdku, jest niezwykle ważna. Brak skutecznego uziemienia to realne ryzyko porażenia prądem, które może mieć tragiczne skutki, a także zagrożenie dla naszych cennych urządzeń elektronicznych, które mogą ulec uszkodzeniu przez nagłe skoki napięcia.

Główny cel uziemienia: Jak chroni Twoje życie i sprzęt?

Uziemienie ma kilka kluczowych zadań, które wspólnie tworzą solidny system ochrony. Po pierwsze i najważniejsze ochrona przed porażeniem prądem. Kiedy wewnątrz urządzenia, takiego jak pralka, lodówka czy nawet komputer, dojdzie do zwarcia, a uszkodzony przewód dotknie metalowej obudowy, na jej powierzchni pojawi się niebezpieczne napięcie. Uziemienie natychmiast odprowadza ten prąd do ziemi, zanim zdąży przepłynąć przez osobę, która mogłaby się dotknąć tej obudowy. To dosłownie ratuje życie. Po drugie, uziemienie jest nieodłącznym elementem instalacji odgromowej. W momencie uderzenia pioruna w budynek, potężna energia elektryczna musi zostać bezpiecznie odprowadzona do gruntu. Uziemienie zapewnia tę drogę, chroniąc zarówno sam budynek, jak i znajdujące się w nim osoby oraz sprzęt przed zniszczeniem. Wreszcie, niektóre urządzenia elektroniczne, zwłaszcza te bardziej czułe, potrzebują stabilnego potencjału ziemi do prawidłowego działania. Bez uziemienia mogą one pracować niestabilnie, generować błędy, a nawet ulec uszkodzeniu.

Rodzaje uziemień poznaj różnice, które mają znaczenie

Choć cel jest jeden bezpieczeństwo i prawidłowe działanie uziemienia można podzielić ze względu na ich funkcję:

• Uziemienie ochronne: To standard, którego oczekujemy w naszych domach. Jego głównym zadaniem jest ochrona życia i zdrowia ludzi przed porażeniem prądem elektrycznym w przypadku awarii instalacji lub urządzenia.
• Uziemienie funkcjonalne (robocze): Niektóre urządzenia, na przykład precyzyjne instrumenty pomiarowe czy systemy sterowania, wymagają uziemienia do prawidłowego działania. Zapewnia ono stabilność parametrów elektrycznych i zapobiega zakłóceniom.
• Uziemienie odgromowe: Jest to kluczowy element systemu ochrony przed wyładowaniami atmosferycznymi. Odpowiada za bezpieczne odprowadzenie prądów piorunowych do ziemi, chroniąc budynek i jego wyposażenie przed skutkami burzy.

Jak zbudowany jest system uziemienia? Od gniazdka aż po grunt

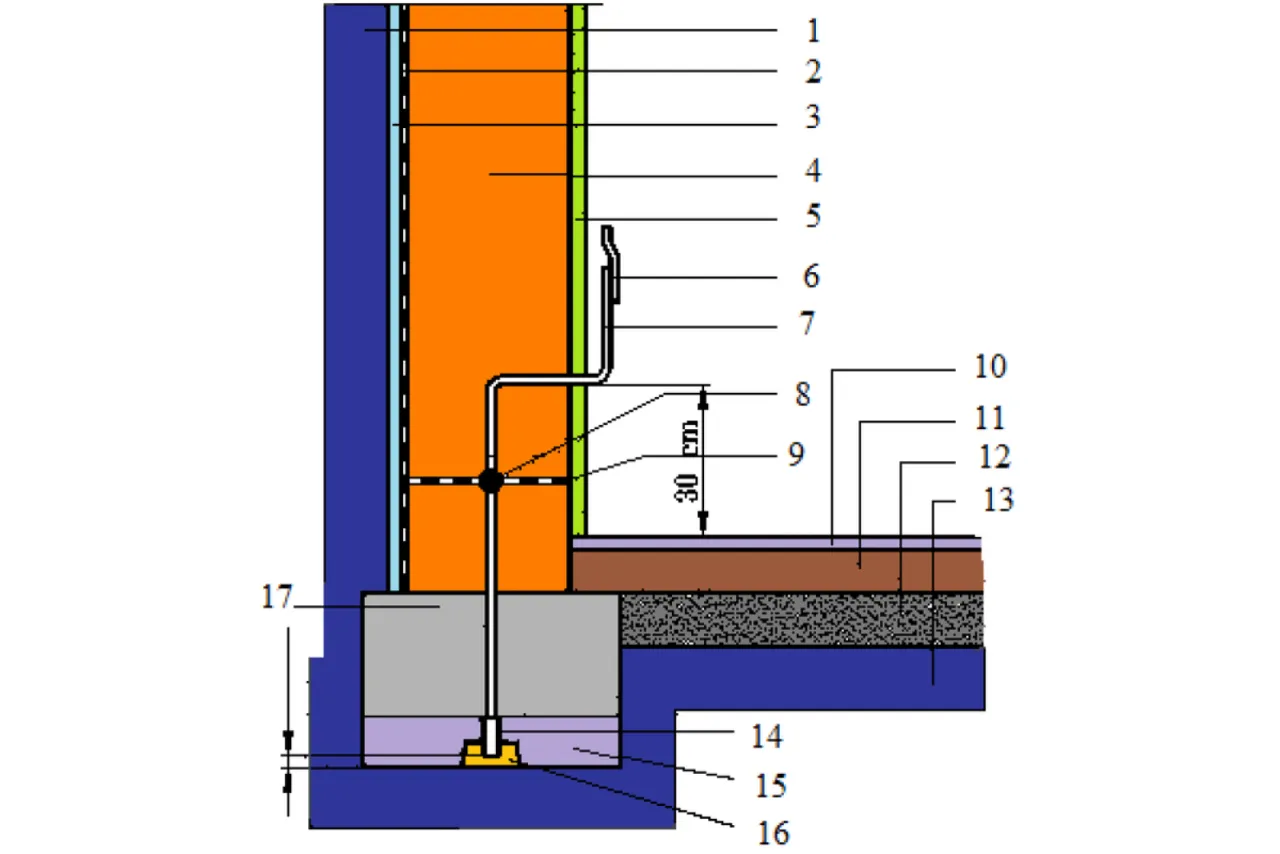

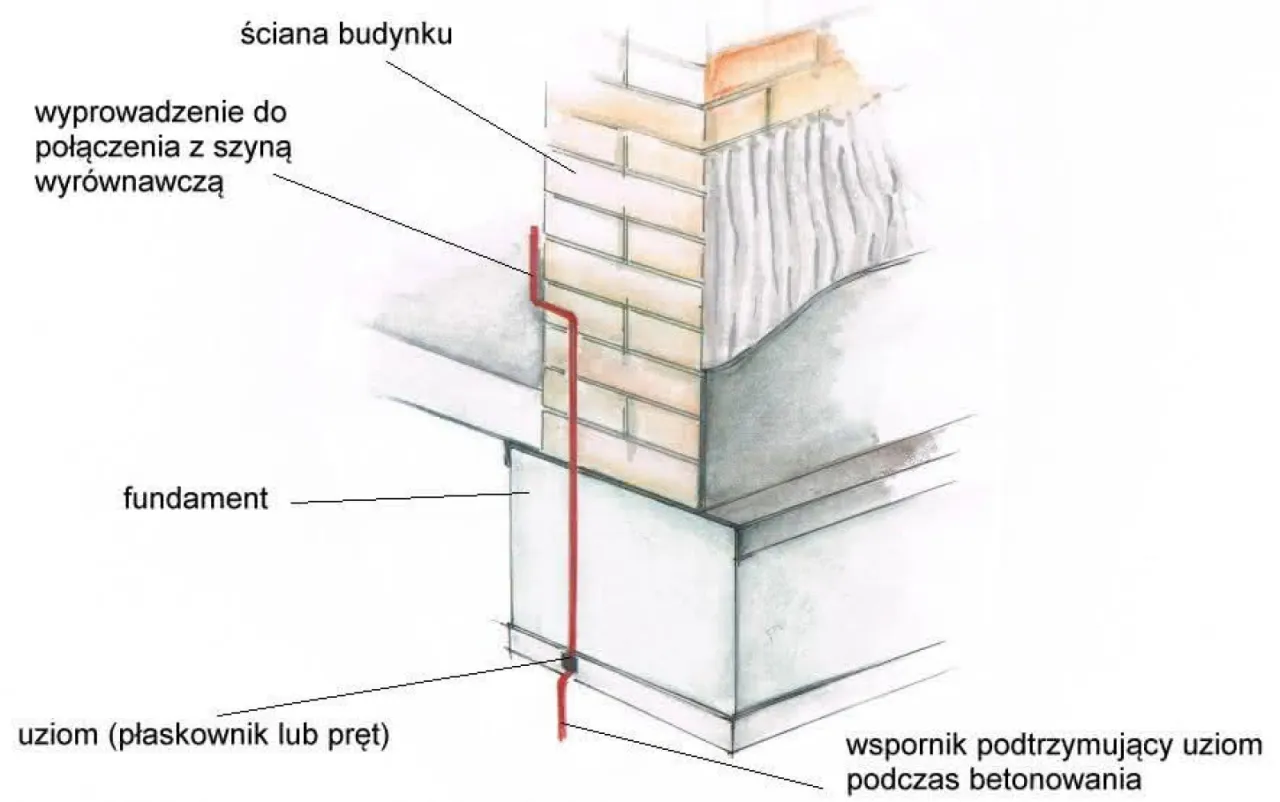

System uziemienia to spójna całość, której poszczególne elementy współpracują ze sobą. Centralną postacią w instalacji domowej jest przewód ochronny, często oznaczany jako PE, który zazwyczaj ma charakterystyczny żółto-zielony kolor. Jest on poprowadzony od głównego punktu rozdziału energii elektrycznej w budynku, aż do każdego gniazdka, a także do obudów urządzeń, które tego wymagają. Jego zadaniem jest stworzenie ścieżki dla prądu w sytuacji awaryjnej. Jednak sam przewód ochronny nie wystarczy potrzebuje on połączenia z ziemią, a tym połączeniem jest uziemienie. Uziom to element, który ma bezpośredni kontakt z gruntem. Może być on wykonany na kilka sposobów. Uziomy naturalne wykorzystują istniejące elementy konstrukcyjne budynku, które mają dobry kontakt z ziemią, na przykład zbrojenie fundamentów czy metalowe rury wodociągowe (choć te ostatnie są coraz rzadziej stosowane jako główne uziomy ze względu na wprowadzanie elementów z tworzyw sztucznych). Z kolei uzioły sztuczne to elementy celowo instalowane w ziemi, takie jak metalowe pręty wbijane pionowo w grunt (tzw. uziomy szpilkowe), poziome taśmy metalowe zakopywane w ziemi (bednarki) tworzące tzw. uziom otokowy, lub właśnie wspomniane zbrojenie fundamentów, które tworzy tzw. uziom fundamentowy. Według danych Wikipedii, uziom fundamentowy jest obecnie jednym z najskuteczniejszych rozwiązań, ponieważ wykorzystuje dużą powierzchnię fundamentów do kontaktu z ziemią. W nowym budownictwie w Polsce przepisy często nakazują wykonanie uziomu fundamentowego. Jeśli go brakuje, stosuje się wspomniane uziomy pionowe lub otokowe, aby zapewnić odpowiednią rezystancję uziemienia.

Uziemienie a zerowanie kluczowa różnica, którą musisz znać

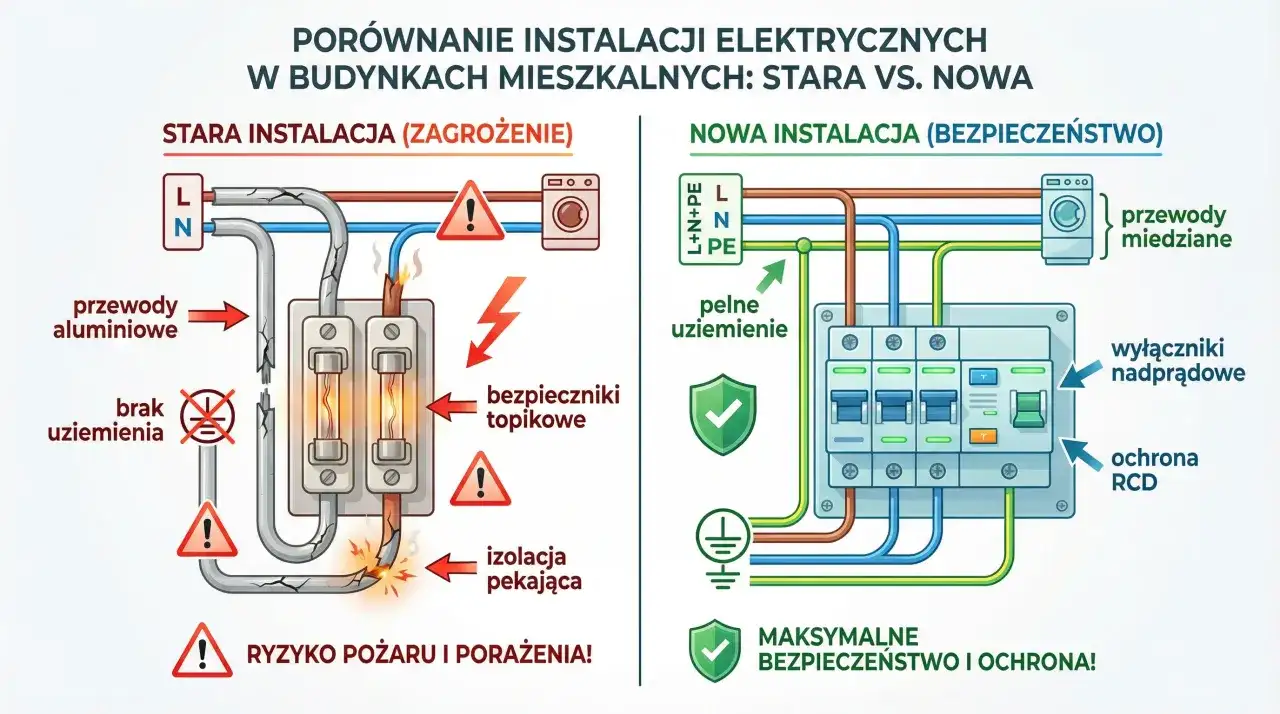

W starszych instalacjach elektrycznych, które często spotykamy w budynkach z lat 70. czy 80., można było spotkać system zwany zerowaniem. Działało to w ten sposób, że bolec ochronny w gnieździe był połączony bezpośrednio z przewodem neutralnym (zerowym). W teorii, w przypadku awarii, prąd miał płynąć przez ten przewód do sieci. Jednak takie rozwiązanie miało swoje wady było mniej skuteczne i mogło być niebezpieczne, zwłaszcza gdy przewód neutralny uległ uszkodzeniu lub gdy w sieci wystąpiły asymetrie napięć. Dzisiaj standardem są nowoczesne instalacje trójprzewodowe, które posiadają osobny przewód fazowy (L), neutralny (N) i ochronny (PE). To właśnie ten trzeci przewód, połączony z uziomem, tworzy bezpieczną drogę dla prądu w razie awarii. Dlatego uziemienie jest uważane za znacznie bezpieczniejsze rozwiązanie niż historyczne zerowanie. Jak można to rozpoznać na pierwszy rzut oka? Jeśli w Twoich gniazdkach widzisz bolec ochronny, to dobry znak prawdopodobnie masz instalację z uziemieniem. Brak bolca lub gniazdka wyglądające na bardzo stare mogą sugerować zerowanie, ale pewność daje dopiero wizyta elektryka.

Jak sprawdzić, czy masz w domu skuteczne uziemienie?

Pierwszym krokiem jest oczywiście wizualna ocena gniazdek. Jeśli wszystkie gniazdka w mieszkaniu lub domu posiadają bolec ochronny, jest to pozytywny sygnał. Jednak sam wygląd to nie wszystko. Aby mieć 100% pewności, że uziemienie działa poprawnie i jest skuteczne, niezbędna jest wizyta wykwalifikowanego elektryka. Tylko specjalista dysponuje odpowiednim sprzętem, takim jak miernik rezystancji uziemienia, który pozwoli na przeprowadzenie profesjonalnych pomiarów. Pokażą one, czy oporność uziemienia jest w dopuszczalnych normach, co jest kluczowe dla jego efektywności. Jeśli elektryk stwierdzi, że w Twojej instalacji brakuje uziemienia lub jest ono nieskuteczne, należy jak najszybciej zlecić jego wykonanie lub poprawę. Nie warto ryzykować bezpieczeństwa swojego i swojej rodziny.

Podsumowanie: Bezpieczeństwo, które warto docenić

Uziemienie to cichy strażnik naszego bezpieczeństwa w domu. Zrozumienie jego roli i dbałość o jego prawidłowe działanie to inwestycja w spokój i ochronę przed niebezpiecznym prądem. Pamiętajmy, że prawidłowo wykonane uziemienie chroni nie tylko nas, ale także nasze cenne urządzenia.
