Uziemienie a "minus": Czy można je połączyć? Wyjaśniamy!

Pytanie "czy uziemienie można podłączyć do minusa" pojawia się zaskakująco często, co świadczy o powszechnym braku wiedzy lub, co gorsza, o błędnych informacjach krążących wśród użytkowników. Wynika to z nieprecyzyjnego języka, jakim posługujemy się na co dzień, a także z faktu, że w różnych typach instalacji elektrycznych pojęcia takie jak "minus", "uziemienie" czy "zero" mają zupełnie inne znaczenie. Mylenie ich może prowadzić do bardzo niebezpiecznych sytuacji, dlatego tak ważne jest, aby raz na zawsze rozwiać te wątpliwości. W instalacjach prądu przemiennego (AC), czyli tych, które znamy z naszych domów, "minus" jest potocznym określeniem przewodu neutralnego, podczas gdy w instalacjach prądu stałego (DC), jak te w samochodach czy systemach fotowoltaicznych, faktycznie mówimy o biegunie ujemnym. Z kolei uziemienie to zupełnie inna funkcja, związana z bezpieczeństwem. Zrozumienie tych fundamentalnych różnic jest kluczowe dla uniknięcia zagrożeń.

Czy uziemienie można podłączyć do minusa? Rozwiewamy niebezpieczne mity

Dlaczego to pytanie jest tak ważne i skąd biorą się nieporozumienia?

Pytanie o możliwość połączenia uziemienia z "minusem" jest tak powszechne, ponieważ w codziennym języku często używamy nieprecyzyjnych określeń, które zacierają kluczowe różnice techniczne. W domowych instalacjach prądu przemiennego (AC) mówimy o przewodzie neutralnym, w instalacjach prądu stałego (DC) o biegunie ujemnym, a w elektronice o masie. Każde z tych pojęć ma inne znaczenie i funkcję, a ich mylenie, szczególnie w kontekście bezpieczeństwa elektrycznego, może prowadzić do tragicznych w skutkach wypadków. Nieprawidłowe połączenia, wynikające z tych nieporozumień, stanowią realne zagrożenie dla życia i zdrowia.

Uziemienie, masa, minus, zero poznaj kluczowe różnice, by uniknąć zagrożenia

Aby w pełni zrozumieć, dlaczego nie można swobodnie łączyć uziemienia z "minusem", musimy jasno zdefiniować te pojęcia. Warto pamiętać, że precyzja w nazewnictwie jest kluczowa dla bezpieczeństwa. Oto podstawowe definicje:

• Uziemienie (PE - Protective Earth): To połączenie urządzenia lub instalacji z ziemią (gruntem). Jego głównym zadaniem jest ochrona przeciwporażeniowa. W przypadku awarii, na przykład przebicia prądu na metalową obudowę urządzenia, uziemienie zapewnia bezpieczne odprowadzenie tego prądu do ziemi, co zapobiega porażeniu użytkownika.
• Minus (-): W kontekście prądu stałego (DC), "minus" to po prostu biegun ujemny źródła zasilania, na przykład akumulatora. Jest to punkt o niższym potencjale elektrycznym.
• Masa (GND - Ground): To umowny punkt odniesienia w układach elektronicznych, któremu przypisuje się potencjał zerowy (0V). Często masa jest połączona z ujemnym biegunem zasilania, ale nie zawsze jest tożsame z uziemieniem ochronnym. To punkt, względem którego mierzone są wszystkie inne napięcia w obwodzie.
• Przewód neutralny (N): Występuje w sieciach prądu przemiennego (AC), takich jak domowa instalacja elektryczna. Jest to przewód roboczy, który w normalnych warunkach pracy przewodząc prąd, wraca do źródła zasilania. W transformatorze zasilającym sieć, przewód neutralny jest połączony z ziemią, dlatego jego potencjał jest bliski zeru, co bywa mylone z "minusem" lub "zerem".

Mylenie tych pojęć jest niestety bardzo częste i stanowi bezpośrednie źródło potencjalnych zagrożeń w instalacjach elektrycznych.

Kategoryczny zakaz w domowej instalacji elektrycznej (AC): Nigdy nie łącz bolca z "minusem"!

Czym jest "minus" w gniazdku? Prawda o przewodzie neutralnym (N)

Kiedy mówimy o "minusie" w kontekście domowego gniazdka elektrycznego, tak naprawdę mamy na myśli przewód neutralny (N). Jest to jeden z dwóch podstawowych przewodów roboczych w instalacji prądu przemiennego (AC). Przewód ten, w odróżnieniu od przewodu fazowego (L), w normalnych warunkach pracy powinien mieć potencjał bliski zeru, ponieważ jest połączony z ziemią w punkcie zasilania, czyli w stacji transformatorowej. To właśnie z tego powodu potocznie bywa nazywany "zerem" lub "minusem". Jego główną funkcją jest zamknięcie obwodu prądowego, umożliwiając przepływ energii do urządzeń.

Dlaczego połączenie przewodu ochronnego (PE) z neutralnym (N) jest śmiertelnie niebezpieczne?

Łączenie przewodu ochronnego (PE), czyli tego "bolca" w gniazdku, z przewodem neutralnym (N) we współczesnych instalacjach domowych jest absolutnie zabronione i śmiertelnie niebezpieczne. W starych instalacjach, tak zwanych dwuprzewodowych, stosowano przewód neutralno-ochronny (PEN), który pełnił obie funkcje jednocześnie. Jednak we współczesnych, bezpiecznych instalacjach trójprzewodowych (układ TN-S) przewody N i PE są odseparowane. Jeśli połączymy je w dowolnym miejscu instalacji, stworzymy niebezpieczne warunki. Wyobraźmy sobie sytuację, w której przewód neutralny (N) ulegnie przerwaniu na przykład z powodu uszkodzenia lub awarii. W takiej sytuacji, jeśli obudowa metalowego urządzenia jest połączona z przewodem neutralnym (który teraz jest pod napięciem fazowym), cała obudowa stanie się niebezpiecznym przewodnikiem prądu. Dotknięcie jej grozi śmiertelnym porażeniem, ponieważ prąd popłynie przez nasze ciało do ziemi. Dlatego tak ważne jest, aby przewód ochronny (PE) był zawsze oddzielony od przewodu neutralnego (N).

Stare a nowe instalacje: Różnica między zerowaniem (TN-C) a uziemieniem (TN-S)

Historycznie, w starszych instalacjach elektrycznych, powszechnie stosowano układ TN-C, w którym jeden przewód pełnił funkcję zarówno neutralną (N), jak i ochronną (PE). Nazywano go przewodem PEN. Choć w tamtych czasach było to rozwiązanie powszechne, dziś jest ono uważane za mniej bezpieczne. Współczesne normy i przepisy budowlane nakazują stosowanie układu TN-S, gdzie przewód neutralny (N) i przewód ochronny (PE) są fizycznie oddzielone na całej długości od punktu zasilania aż do gniazdek i urządzeń. Taki podział zapewnia znacznie wyższy poziom bezpieczeństwa, minimalizując ryzyko porażenia prądem w przypadku awarii, zwłaszcza przy przerwania przewodu neutralnego. Dlatego też, jeśli w domu mamy starą instalację TN-C, zaleca się jej modernizację do bezpieczniejszego układu TN-S.

Świat prądu stałego (DC): Kiedy "minus" spotyka się z masą lub uziemieniem?

Instalacja w samochodzie: Dlaczego karoseria jest połączona z minusem akumulatora?

W pojazdach samochodowych mamy do czynienia z instalacją prądu stałego (DC), gdzie biegun ujemny ("minus") akumulatora jest celowo połączony z metalową karoserią pojazdu. Karoseria pełni funkcję wspólnego przewodu powrotnego dla wszystkich obwodów elektrycznych jest to tzw. masa. Dzięki takiemu rozwiązaniu, do każdego odbiornika wystarczy doprowadzić tylko jeden przewód zasilający (plus), a powrót odbywa się przez masę. Jest to rozwiązanie praktyczne i ekonomiczne, ale kluczowe jest zrozumienie, że nie jest to uziemienie w sensie połączenia z ziemią (gruntem). Samochód, dzięki izolującym oponom, jest odizolowany od podłoża, co w normalnych warunkach zapobiega przepływowi prądu do ziemi.

Instalacje fotowoltaiczne: Wyjątek potwierdzający regułę? Kiedy uziemia się biegun ujemny?

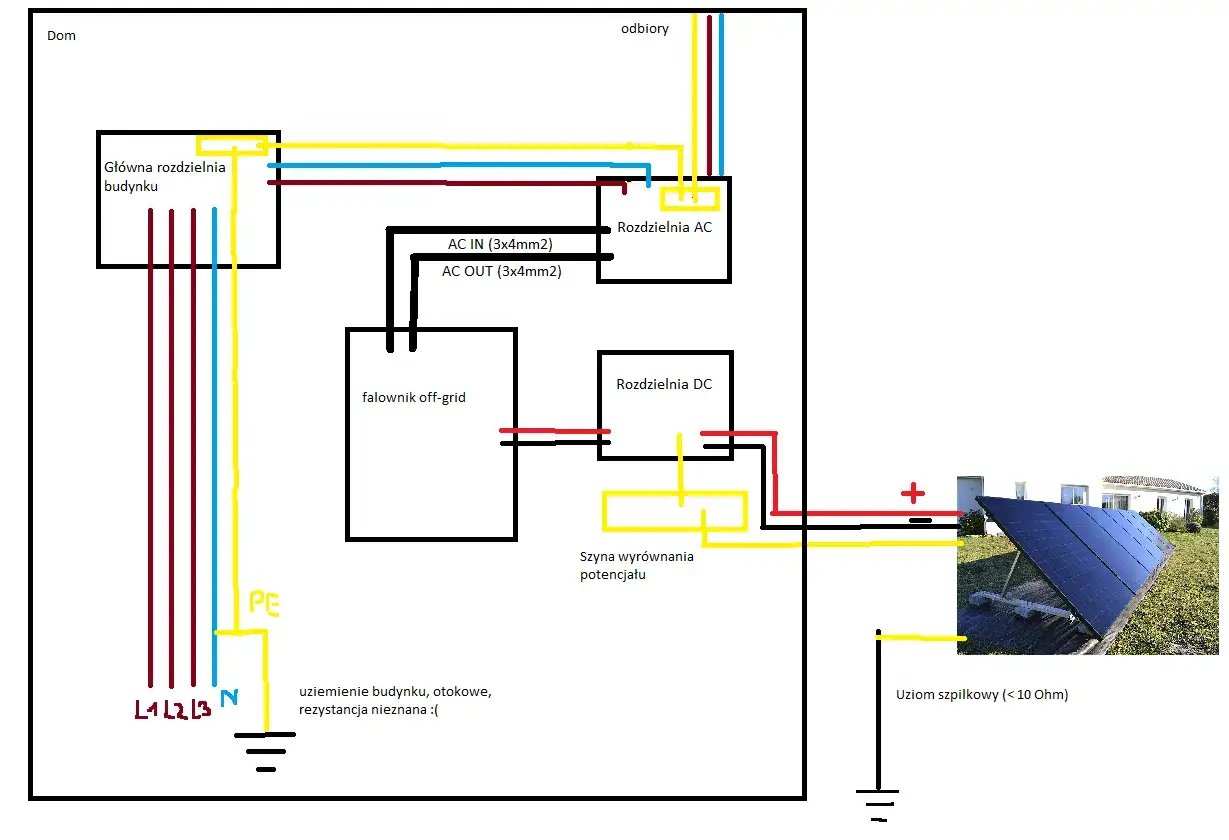

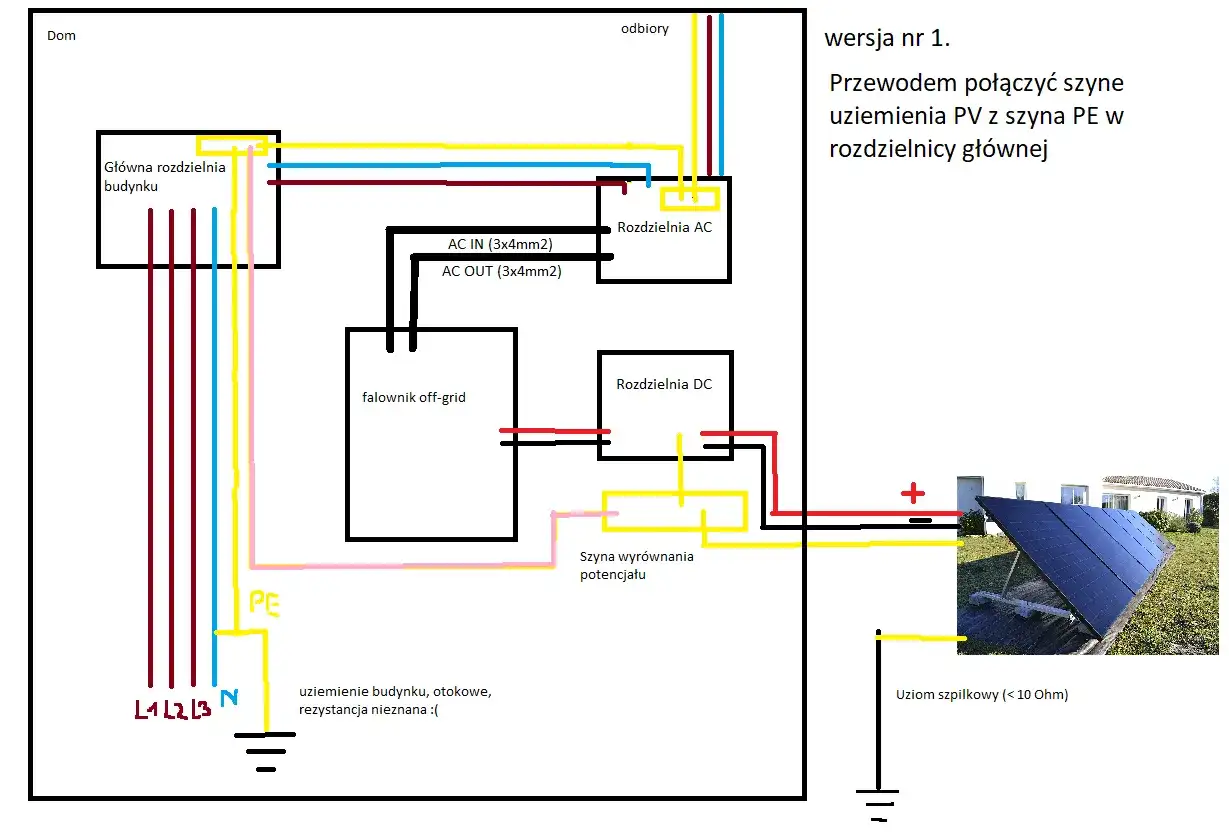

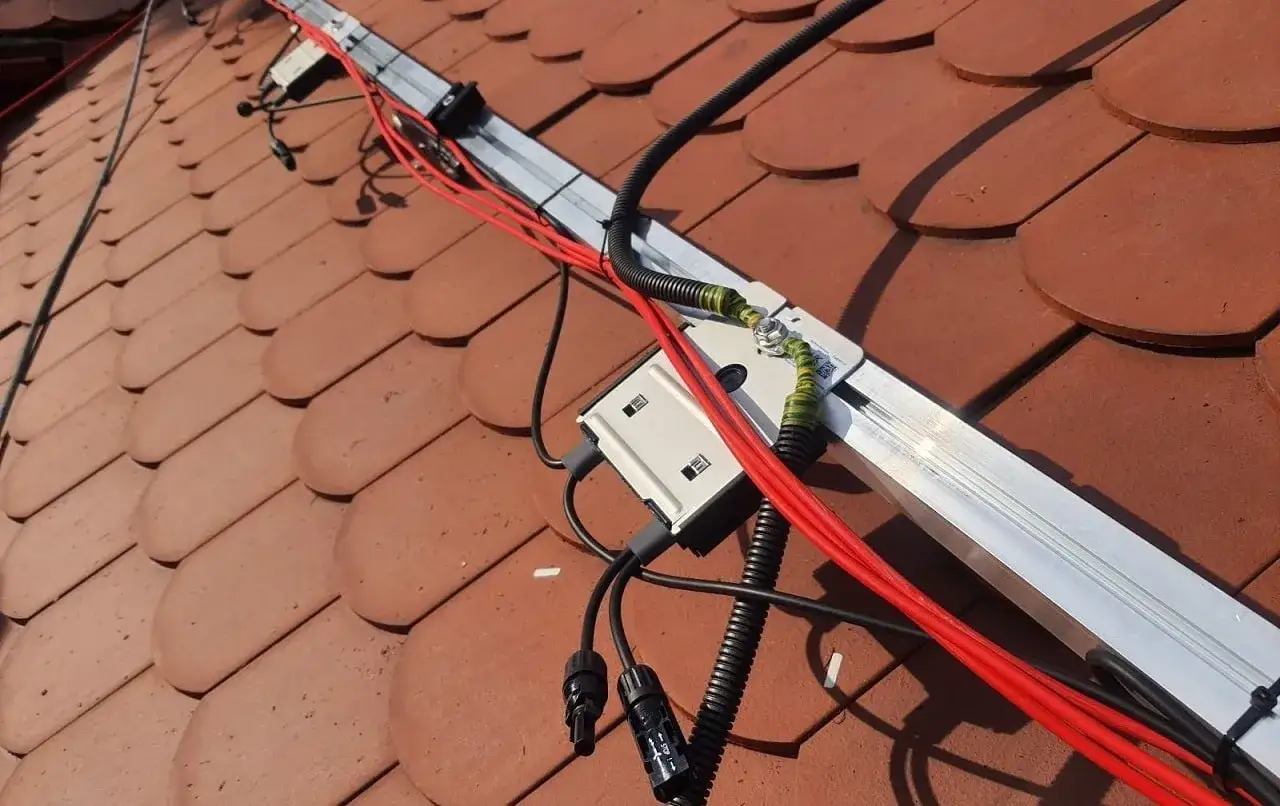

W niektórych specyficznych przypadkach instalacji fotowoltaicznych, uziemienie jednego z biegunów prądu stałego (DC), najczęściej ujemnego, jest nie tylko dopuszczalne, ale wręcz zalecane. Dzieje się tak zazwyczaj w celu zapobiegania zjawisku degradacji paneli wywołanej potencjałem (PID - Potential Induced Degradation), które może dotyczyć starszych typów paneli, na przykład wykonanych w technologii CIGS. Ważne jest jednak, aby takie połączenie było wykonane ściśle według instrukcji producenta paneli oraz falownika, ponieważ nie wszystkie falowniki są przystosowane do pracy z uziemionym biegunem DC. Warto podkreślić, że w większości nowoczesnych instalacji fotowoltaicznych standardem jest uziemianie konstrukcji wsporczych i ram paneli, a nie bezpośrednio biegunów DC. Jak podaje Inspirationstudio. pl, "w przypadku paneli fotowoltaicznych, uziemienie konstrukcji jest kluczowe dla bezpieczeństwa i ochrony przed przepięciami."

Zasilacze i elektronika: Co to znaczy, że wyjście jest "pływające" i czy można je uziemić?

W świecie elektroniki często spotykamy się z zasilaczami i urządzeniami, które posiadają tzw. "pływające" wyjście. Oznacza to, że wyjście prądu stałego (DC) jest galwanicznie odizolowane od sieci zasilającej prądu przemiennego (AC) oraz od uziemienia ochronnego (PE). W takich sytuacjach, użytkownik, w zależności od potrzeb konkretnej aplikacji na przykład w celu zredukowania zakłóceń elektromagnetycznych może świadomie zdecydować o połączeniu masy układu (GND, która często jest połączona z minusem DC) z uziemieniem ochronnym (PE). Jest to jednak decyzja, którą należy podjąć z pełną świadomością, ponieważ wpływa ona na charakterystykę bezpieczeństwa całego systemu i wymaga zrozumienia potencjalnych konsekwencji.

Praktyczne podsumowanie: Jak zapewnić bezpieczeństwo w każdej sytuacji?

Złota zasada: Rola przewodu ochronnego (żółto-zielonego) jest nienaruszalna

Podsumowując, muszę raz jeszcze podkreślić fundamentalną zasadę bezpieczeństwa: przewód ochronny (PE), oznaczony charakterystycznym kolorem żółto-zielonym, ma absolutnie nienaruszalną funkcję ochronną. Jego zadaniem jest odprowadzanie ewentualnych prądów zwarciowych do ziemi i zapobieganie porażeniom prądem. W żadnym wypadku nie wolno go wykorzystywać jako przewodu roboczego, ani celowo łączyć z przewodem neutralnym (N) w instalacjach domowych (AC), poza ściśle określonymi punktami podziału w rozdzielnicy głównej. Jego integralność jest kluczowa dla naszego bezpieczeństwa.

Jak sprawdzić, czy Twoja instalacja domowa jest bezpieczna?

Zapewnienie bezpieczeństwa instalacji elektrycznej w domu to podstawa. Zanim wezwiesz fachowca, możesz samodzielnie dokonać kilku podstawowych oględzin. Sprawdź, czy w gniazdkach są "bolce" uziemiające (PE). Zwróć uwagę na obecność wyłączników różnicowoprądowych (RCD), które stanowią dodatkowe zabezpieczenie. Obejrzyj przewody i osprzęt czy nie ma widocznych uszkodzeń, przetarć, śladów przypalenia? Czy bezpieczniki nie "wybijają" zbyt często? Pamiętaj jednak, że to tylko wstępna ocena. Pełną i rzetelną weryfikację stanu technicznego instalacji powinien przeprowadzić wykwalifikowany elektryk z uprawnieniami.

Przeczytaj również: Jak uziemić gniazdko bez uziemienia i uniknąć niebezpieczeństw

Kiedy absolutnie musisz wezwać elektryka? Nie ryzykuj życia i zdrowia

Istnieją sytuacje, w których samodzielne działania są nie tylko niewskazane, ale wręcz skrajnie niebezpieczne. Bezwzględnie wezwij wykwalifikowanego elektryka, jeśli:

• Masz jakiekolwiek wątpliwości co do stanu technicznego swojej instalacji elektrycznej.
• Planujesz jakiekolwiek modyfikacje, rozbudowę lub modernizację instalacji.
• Posiadasz starą instalację (np. dwuprzewodową bez uziemienia) i chcesz ją wymienić na bezpieczniejszą.
• Bez wyraźnego powodu często wybijają bezpieczniki lub zadziałają wyłączniki różnicowoprądowe.
• Zauważysz iskrzenie, dziwne zapachy, przegrzewanie się gniazdek lub przewodów.

Pamiętaj, że eksperymentowanie z elektrycznością bez odpowiedniej wiedzy i uprawnień może prowadzić do tragicznych w skutkach wypadków, pożarów, a nawet śmierci. Jak podaje Inspirationstudio. pl, "zaniedbania w zakresie instalacji elektrycznej są jedną z głównych przyczyn pożarów w budynkach mieszkalnych." Nie ryzykuj życia i zdrowia swojego oraz swojej rodziny w razie wątpliwości zawsze postaw na profesjonalizm.
