Wielu z nas, podczas drobnych prac remontowych w domu, natyka się na pytania dotyczące bezpieczeństwa instalacji elektrycznej. Jednym z takich palących problemów, szczególnie w starszym budownictwie, jest kwestia podłączania uziemienia do przewodu zerowego. W tym artykule odpowiem wprost na to pytanie, ale co ważniejsze, szczegółowo wyjaśnię, dlaczego jest to w większości przypadków niedopuszczalne i śmiertelnie niebezpieczne. Zrozumienie tych zasad jest kluczowe dla zapewnienia bezpieczeństwa sobie i swojej rodzinie.
Zerowanie gniazdka: dlaczego łączenie uziemienia z zerem jest śmiertelnie niebezpieczne i zakazane
- Podłączanie uziemienia do przewodu zerowego (tzw. "zerowanie") jest kategorycznie zabronione w nowoczesnych instalacjach elektrycznych.
- Stosowane historycznie w instalacjach TN-C, gdzie przewód PEN pełnił funkcje ochronną i neutralną.
- Współczesne instalacje (TN-S) wymagają oddzielnych przewodów PE (ochronnego) i N (neutralnego).
- Przerwanie przewodu PEN w "zerowanej" instalacji może spowodować pojawienie się pełnego napięcia fazowego na obudowie urządzenia, grożąc porażeniem.
- Wyłączniki różnicowoprądowe nie zapewniają pełnej ochrony w przypadku nieprawidłowego zerowania.
- Jedynym bezpiecznym rozwiązaniem dla starych instalacji jest ich modernizacja lub zlecenie prac wykwalifikowanemu elektrykowi.
Dlaczego pytanie "czy uziemienie można podłączyć do zera" wciąż jest aktualne
Problem starych, dwużyłowych instalacji w polskich domach

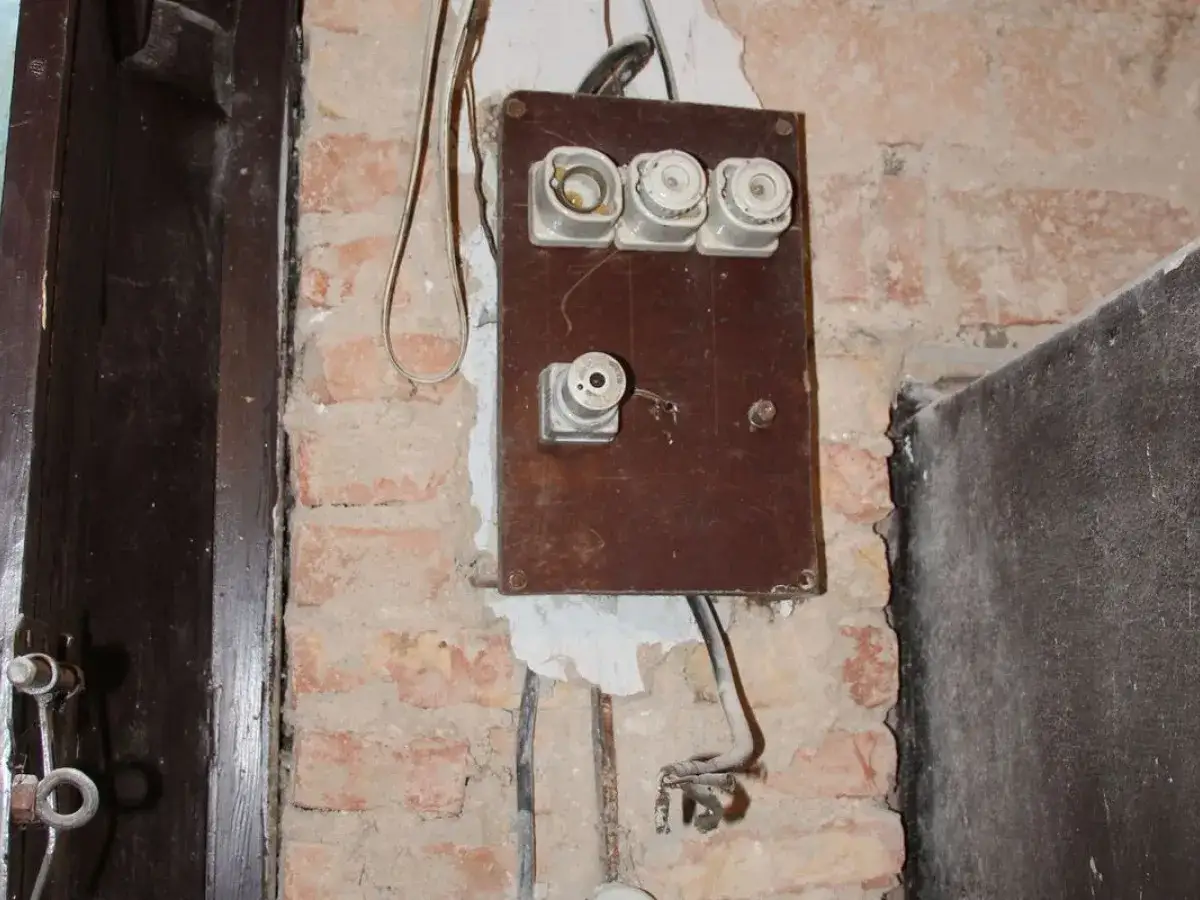

W wielu polskich domach, zwłaszcza tych zbudowanych kilkadziesiąt lat temu, wciąż funkcjonują stare, dwużyłowe instalacje elektryczne typu TN-C. W takich systemach jeden przewód, zwany PEN, pełnił podwójną rolę zarówno przewodu neutralnego, jak i ochronnego. To właśnie ta specyfika sprawia, że użytkownicy, planując wymianę gniazdka czy dołożenie nowego punktu świetlnego, stają przed dylematem: czy mogę podłączyć nowe urządzenie z bolcem ochronnym do tego "podwójnego" przewodu? Pytanie o "zerowanie" jest więc wciąż żywe i, niestety, często prowadzi do niebezpiecznych decyzji.
Błędne porady i "domowe sposoby" skąd biorą się niebezpieczne pomysły?
Skąd biorą się te niebezpieczne pomysły na "zerowanie"? Niestety, internet i fora internetowe pełne są porad, które z pozoru wydają się logiczne, ale w rzeczywistości są skrajnie ryzykowne. Często są to tzw. "domowe sposoby", przekazywane z ust do ust, lub po prostu błędne interpretacje zasad działania instalacji elektrycznych. Ludzie szukają prostych rozwiązań, a takie "porady" dają złudne poczucie łatwości i oszczędności. Niestety, w przypadku elektryczności, pozorne oszczędności mogą przerodzić się w tragedię. Te nieprawidłowe metody, choć mogą sprawić, że urządzenie "zadziała", ignorują fundamentalne zasady bezpieczeństwa i tworzą ukryte zagrożenie.
Zerowanie a uziemienie poznaj kluczową różnicę, od której zależy Twoje życie
Na czym polegało "zerowanie"? Historyczna rola przewodu PEN w układzie TN-C
Termin "zerowanie" odnosi się do praktyki stosowanej w starszych instalacjach elektrycznych typu TN-C. W tym systemie istniał jeden przewód, oznaczany jako PEN, który pełnił podwójną funkcję: był jednocześnie przewodem neutralnym (N) i przewodem ochronnym (PE). Oznaczało to, że przewód ten służył do normalnego przepływu prądu roboczego, ale także do odprowadzenia ewentualnego prądu w przypadku awarii i zapewnienia ochrony przeciwporażeniowej poprzez połączenie z masą urządzenia. Chociaż historycznie było to dopuszczalne rozwiązanie, dziś jest powszechnie uznawane za przestarzałe i niebezpieczne.
Czym jest nowoczesne uziemienie? Funkcja oddzielnego przewodu PE w układzie TN-S
Współczesne instalacje elektryczne, budowane i modernizowane zgodnie z obowiązującymi normami, opierają się na układzie TN-S. Tutaj kluczową różnicą jest zastosowanie oddzielnych przewodów. Mamy więc przewód neutralny (N), zazwyczaj w kolorze niebieskim, który służy do zamykania obwodu roboczego, oraz przewód ochronny (PE), oznaczony kolorem żółto-zielonym, którego jedynym zadaniem jest zapewnienie bezpieczeństwa poprzez odprowadzenie prądu do ziemi w przypadku awarii. To rozdzielenie funkcji znacząco zwiększa poziom bezpieczeństwa i jest standardem w nowoczesnym budownictwie.
Schematy połączeń: Jak wyglądało zerowanie, a jak wygląda prawidłowe uziemienie?
Różnica w schematach połączeń jest fundamentalna i decyduje o poziomie bezpieczeństwa. W starym układzie TN-C, przewód PEN był podłączany do zacisku neutralnego i jednocześnie do bolca ochronnego w gniazdku. Oznaczało to, że w przypadku awarii, prąd mógł płynąć przez masę urządzenia i przewód PEN. W nowoczesnym układzie TN-S, przewód neutralny (N) podłączany jest do zacisku N w gnieździe, a przewód ochronny (PE) do bolca ochronnego. Te dwa przewody nigdy nie są ze sobą połączone w gnieździe ani w żadnym innym punkcie instalacji poza głównym punktem rozdziału PEN na N i PE w rozdzielnicy głównej. To rozdzielenie zapobiega niebezpiecznym sytuacjom, które mogą wystąpić w przypadku uszkodzenia przewodu PEN w starszych instalacjach.
Kategoryczny zakaz: Kiedy i dlaczego podłączenie zera do bolca jest śmiertelnie niebezpieczne?
Scenariusz grozy: Co się stanie, gdy dojdzie do przerwania przewodu neutralnego?
Największe ryzyko związane z "zerowaniem" pojawia się w momencie, gdy dojdzie do przerwania ciągłości przewodu PEN w instalacji typu TN-C, na przykład w wyniku uszkodzenia mechanicznego, korozji lub nieprawidłowego połączenia. W takiej sytuacji, jeśli podłączone jest urządzenie z metalową obudową (np. pralka, lodówka, bojler), które zostało "zerowane", na jego obudowie może pojawić się pełne napięcie fazowe. Dzieje się tak, ponieważ przewód PEN przestaje pełnić funkcję ochronną, a zaczyna przewodzić napięcie zasilające. Dotknięcie takiej obudowy przez osobę uziemioną (np. stojącą na wilgotnej podłodze) prowadzi do przepływu prądu przez ciało, co w najłagodniejszym przypadku skutkuje silnym bólem, a w najgorszym śmiercią. Według danych elektrykapradnietyka.com, takie sytuacje są przyczyną wielu tragicznych wypadków śmiertelnych związanych z porażeniem prądem. Jest to scenariusz, którego należy za wszelką cenę unikać.
Niezgodność z polskim prawem i normami jakie przepisy regulują tę kwestię?
Podłączanie uziemienia do przewodu zerowego jest kategorycznie zabronione przez polskie prawo i obowiązujące normy techniczne. Kluczowym dokumentem jest tutaj Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Przepisy te jasno określają wymogi dotyczące instalacji elektrycznych, w tym konieczność stosowania oddzielnych przewodów ochronnych (PE) i neutralnych (N) we wszystkich nowych instalacjach oraz podczas gruntownych remontów istniejących systemów. Stosowanie "zerowania" w instalacjach, które nie zostały do tego przystosowane, jest niezgodne z prawem i stanowi poważne naruszenie zasad bezpieczeństwa elektrycznego.
Fałszywe poczucie bezpieczeństwa: Dlaczego "różnicówka" nie zadziała przy zerowaniu?
Często spotykam się z przekonaniem, że wyłącznik różnicowoprądowy (RCD), potocznie nazywany "różnicówką", stanowi magiczne zabezpieczenie, które ochroni nas przed porażeniem, nawet jeśli instalacja jest wykonana nieprawidłowo. Niestety, w przypadku "zerowania" i przerwania przewodu PEN, RCD może nie zadziałać. Wyłącznik różnicowoprądowy działa na zasadzie porównywania prądu płynącego w przewodzie fazowym z prądem wracającym przewodem neutralnym. Jeśli występuje między nimi różnica (oznaczająca, że prąd "uciekł" inną drogą, np. przez ciało człowieka), RCD zadziała i przerwie obwód. Jednak w sytuacji, gdy przewód PEN jest przerwany, a urządzenie jest "zerowane", prąd fazowy może nadal płynąć przez obudowę do ziemi, nie powodując znaczącej różnicy prądów między N i PE (lub wręcz przeciwnie, w zależności od konkretnego uszkodzenia), co może sprawić, że RCD nie zareaguje. Dlatego "różnicówka" nie jest panaceum i nie zastąpi prawidłowo wykonanego uziemienia.
Mam instalację dwużyłową jak prawidłowo i bezpiecznie podłączyć gniazdko?
Czy mostkowanie bolca z przewodem neutralnym w gniazdku to dopuszczalne rozwiązanie?
Absolutnie nie. Mostkowanie (czyli fizyczne łączenie) bolca ochronnego z przewodem neutralnym w gniazdku w instalacji dwużyłowej jest praktyką kategorycznie zabronioną i śmiertelnie niebezpieczną. Nawet jeśli takie połączenie sprawi, że urządzenie będzie działać, stwarza ono ogromne ryzyko porażenia prądem w przypadku awarii. Jedynym miejscem, gdzie w nowoczesnej instalacji dochodzi do połączenia toru neutralnego i ochronnego, jest punkt podziału przewodu PEN na N i PE, który znajduje się w głównej rozdzielnicy budynku lub w złączu kablowym. Wszelkie inne połączenia tego typu, wykonane w gniazdkach czy puszkach instalacyjnych, są nieprawidłowe i niedopuszczalne.
Rola wyłącznika różnicowoprądowego jako dodatkowej ochrony czy można go stosować w starej instalacji?
Wyłącznik różnicowoprądowy (RCD) może stanowić *dodatkową* formę ochrony w starych instalacjach dwużyłowych, ale nigdy nie jest to rozwiązanie idealne. Może on pomóc w wykryciu niektórych nieprawidłowości, takich jak upływ prądu do ziemi. Jednakże, jak już wspominałem, RCD nie zapewni pełnej ochrony w przypadku przerwania przewodu PEN, a także nie chroni przed porażeniem w wyniku bezpośredniego dotknięcia przewodów pod napięciem. Stosowanie RCD w starej instalacji jest pewnym krokiem w kierunku zwiększenia bezpieczeństwa, ale nie rozwiązuje problemu fundamentalnych wad samej instalacji dwużyłowej. Nie można polegać wyłącznie na RCD jako jedynym zabezpieczeniu.
Modernizacja instalacji jedyne w 100% pewne rozwiązanie problemu
Jeśli Twoja instalacja elektryczna jest dwużyłowa, jedynym w 100% pewnym i bezpiecznym rozwiązaniem jest jej kompleksowa modernizacja do standardu trójżyłowego, czyli układu TN-S. Polega to na położeniu nowego, trzeciego przewodu ochronnego (PE) do każdego punktu instalacji, gdzie jest on potrzebny (gniazdka, punkty świetlne, urządzenia AGD). Jest to inwestycja, która może wydawać się kosztowna, ale jest to inwestycja w bezpieczeństwo Twoje i Twojej rodziny. Prawidłowo wykonana modernizacja eliminuje ryzyko związane z "zerowaniem" i zapewnia zgodność z obowiązującymi przepisami.
Prawidłowe podłączenie gniazdka w nowej, trójżyłowej instalacji krok po kroku
Oznaczenia kolorów i symboli: Jak rozpoznać przewód fazowy, neutralny i ochronny?

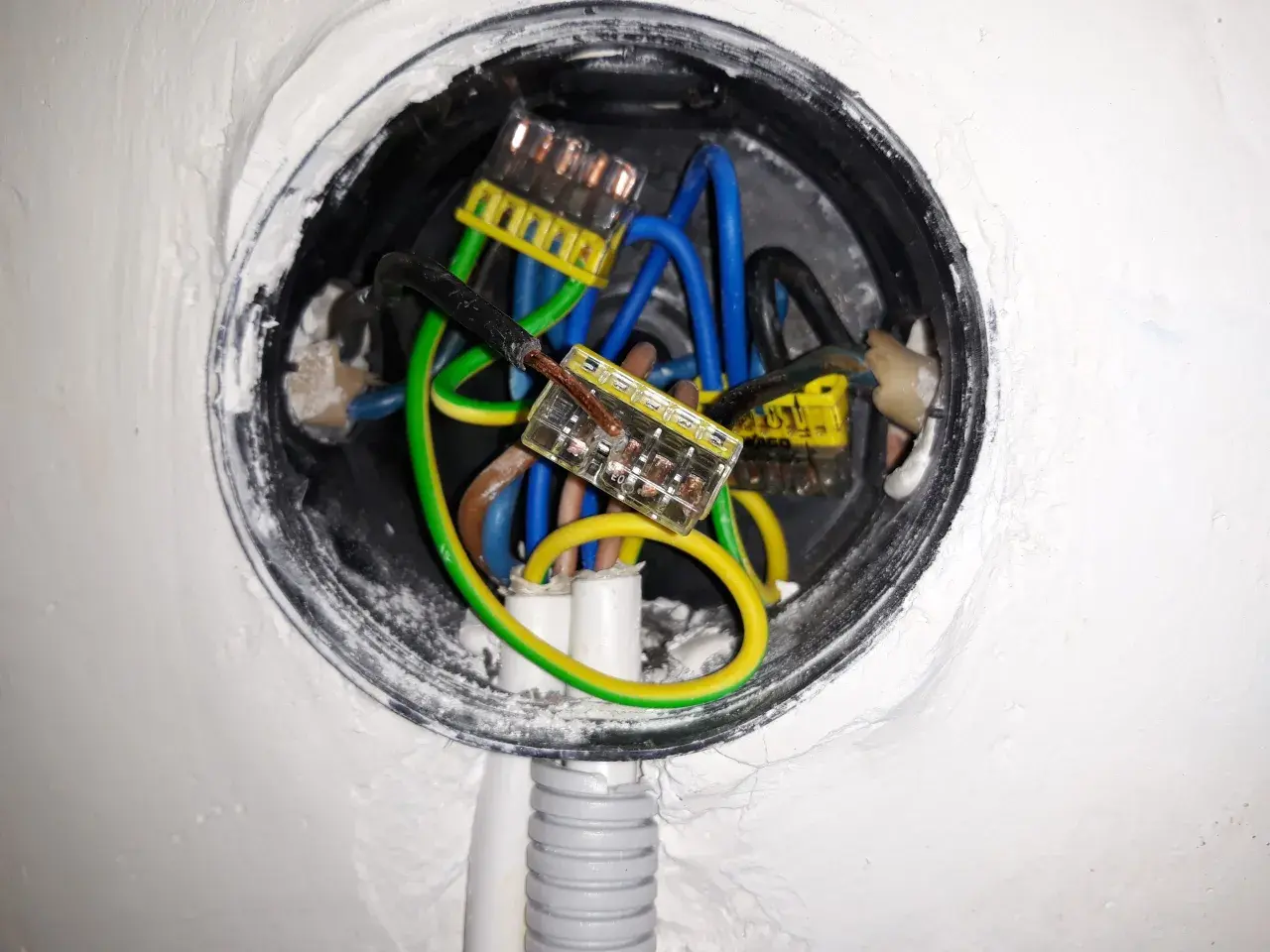

W nowoczesnych instalacjach trójżyłowych oznaczenia kolorystyczne przewodów są ściśle określone i mają kluczowe znaczenie dla prawidłowego podłączenia. Przewód fazowy (L) zazwyczaj ma kolor brązowy, czarny lub szary. Jest to przewód, który doprowadza napięcie zasilające. Przewód neutralny (N) oznaczony jest kolorem niebieskim i służy do zamykania obwodu. Najważniejszy z punktu widzenia bezpieczeństwa jest przewód ochronny (PE), który ma charakterystyczne żółto-zielone ubarwienie. Jego zadaniem jest odprowadzenie ewentualnego prądu w przypadku awarii do ziemi.
Schemat podłączenia gniazdka z uziemieniem zrób to dobrze
Prawidłowe podłączenie gniazdka w trójżyłowej instalacji jest proste, jeśli przestrzega się kilku zasad. Po pierwsze, upewnij się, że zasilanie jest odłączone! Następnie, zidentyfikuj przewody: żółto-zielony to PE, niebieski to N, a brązowy (lub inny z grupy fazowych) to L. W gnieździe znajdziesz odpowiednie zaciski: jeden oznaczony symbolem uziemienia (lub PE) do niego podłączasz przewód żółto-zielony. Zacisk oznaczony literą N jest dla przewodu niebieskiego. Zacisk oznaczony literą L jest dla przewodu fazowego (brązowego). Upewnij się, że wszystkie połączenia są solidne i dobrze dokręcone. Po zakończeniu prac, konieczne jest przeprowadzenie odpowiednich pomiarów.
Nie ryzykuj zdrowia dla pozornych oszczędności: Dlaczego prace elektryczne warto zlecić fachowcowi?
Uprawnienia SEP kto legalnie może ingerować w Twoją instalację?
Prace przy instalacji elektrycznej to zadanie dla osób posiadających odpowiednie kwalifikacje i uprawnienia. W Polsce, aby legalnie wykonywać prace przy urządzeniach elektrycznych, konieczne jest posiadanie świadectwa kwalifikacyjnego, najczęściej uzyskiwanego w ramach uprawnień SEP (Stowarzyszenia Elektryków Polskich). Uprawnienia te potwierdzają wiedzę i umiejętności w zakresie eksploatacji i dozoru urządzeń elektrycznych. Samodzielne ingerowanie w instalację bez wymaganych uprawnień jest nie tylko skrajnie niebezpieczne, ale może również prowadzić do poważnych konsekwencji prawnych, a także unieważnienia ubezpieczenia w przypadku wystąpienia szkody.
Przeczytaj również: Jak uziemić panele fotowoltaiczne, aby uniknąć uszkodzeń i kosztów
Pomiary po wykonaniu instalacji gwarancja, że ochrona przeciwporażeniowa działa poprawnie
Po zakończeniu jakichkolwiek prac przy instalacji elektrycznej, nawet tych pozornie najprostszych, kluczowe jest wykonanie odpowiednich pomiarów. Tylko wykwalifikowany elektryk z uprawnieniami jest w stanie przeprowadzić profesjonalne badania, takie jak pomiar impedancji pętli zwarcia, rezystancji izolacji czy sprawdzenie działania zabezpieczeń nadprądowych i różnicowoprądowych. Wyniki tych pomiarów stanowią gwarancję, że instalacja została wykonana prawidłowo, a ochrona przeciwporażeniowa działa skutecznie. Bez tych pomiarów nie można mieć pewności, że instalacja jest bezpieczna dla użytkowników.
