Schemat podłączenia agregatu: Bezpieczne zasilanie awaryjne domu

Podłączenie agregatu prądotwórczego jako awaryjnego zasilania domu to zadanie wymagające precyzyjnego podejścia i ścisłego przestrzegania zasad bezpieczeństwa. Celem jest stworzenie układu, który w sposób bezpieczny odseparuje instalację domową od publicznej sieci energetycznej. Kluczowym elementem jest tutaj uniemożliwienie tzw. "cofki" prądu z generatora do sieci, co stanowi śmiertelne zagrożenie dla pracowników energetyki. Istnieją dwie główne metody realizacji takiego podłączenia, każda oparta na innym schemacie, które szczegółowo omówimy w tym przewodniku.

Niezależnie od wybranej metody, prawidłowo wykonany schemat podłączenia agregatu jest absolutnym fundamentem bezpieczeństwa Twojej rodziny i Twojego domu. Zaniedbanie tego aspektu może prowadzić do tragicznych w skutkach zdarzeń.

Dlaczego poprawny schemat podłączenia agregatu to fundament bezpieczeństwa Twojej rodziny?

Zagrożenie "cofką" prądu dlaczego nigdy nie wolno wpinać agregatu do zwykłego gniazdka?

Podłączenie agregatu prądotwórczego do domowej instalacji elektrycznej to nie przelewki. Największym i najbardziej niebezpiecznym zagrożeniem jest tak zwana "cofka" prądu. Polega ona na tym, że prąd z Twojego agregatu, zamiast zasilać Twój dom, wraca do publicznej sieci energetycznej. Jest to sytuacja skrajnie niebezpieczna, która może doprowadzić do porażenia prądem pracowników energetyki prowadzących prace konserwacyjne lub naprawcze. Dlatego też, podłączanie agregatu do zwykłego gniazdka jest absolutnie zabronione i stanowi poważne naruszenie przepisów. Aby temu zapobiec, konieczne jest zastosowanie specjalnych mechanizmów bezpieczeństwa, takich jak dedykowany przełącznik sieć-agregat, który fizycznie rozdziela obie instalacje.

Rola elektryka z uprawnieniami dlaczego samodzielny montaż to prosta droga do katastrofy?

Kwestie związane z instalacją elektryczną, a zwłaszcza zasilaniem awaryjnym, wymagają specjalistycznej wiedzy i doświadczenia. Powierzenie montażu i podłączenia agregatu wykwalifikowanemu elektrykowi z odpowiednimi uprawnieniami SEP jest absolutnie kluczowe. Samodzielne próby instalacji, nawet jeśli wydają się proste, to prosta droga do katastrofy. Niewłaściwe połączenia, brak odpowiednich zabezpieczeń, uszkodzenie drogiego sprzętu, a co najgorsze zagrożenie dla życia i zdrowia domowników lub osób postronnych, to tylko niektóre z ryzyk. Elektryk z uprawnieniami nie tylko wykona instalację zgodnie ze sztuką i przepisami, ale również dobierze odpowiednie komponenty i sprawdzi poprawność działania całego systemu.

Konsekwencje błędów: od uszkodzenia sprzętów po śmiertelne niebezpieczeństwo

Błędy popełnione podczas podłączania agregatu prądotwórczego mogą mieć bardzo poważne konsekwencje. Oto niektóre z nich:

• Uszkodzenie sprzętu domowego: Niestabilne napięcie lub niewłaściwe podłączenie może prowadzić do uszkodzenia wrażliwych urządzeń elektronicznych, takich jak telewizory, komputery czy lodówki.
• Ryzyko pożaru: Przegrzane przewody z powodu zbyt małego przekroju lub zwarcia mogą doprowadzić do pożaru.
• Porażenie prądem: Niewłaściwe uziemienie lub brak odpowiednich zabezpieczeń stwarza ryzyko porażenia prądem dla domowników.
• Śmiertelne niebezpieczeństwo dla pracowników sieci: Jak już wspomniano, "cofka" prądu z agregatu do sieci jest śmiertelnie niebezpieczna dla ekipy energetycznej.

Krok pierwszy: Zrozumienie swojej instalacji 1 faza czy 3 fazy?

Instalacja jednofazowa (230V): Jak ją rozpoznać i co to oznacza dla schematu?

Zanim przystąpimy do jakichkolwiek prac, musimy wiedzieć, z jakim typem instalacji elektrycznej mamy do czynienia w naszym domu. Instalacja jednofazowa, powszechnie znana jako 230V, jest najczęściej spotykana w budynkach mieszkalnych. Można ją rozpoznać po głównym wyłączniku w rozdzielnicy, który zazwyczaj jest dwubiegunowy (rozłącza fazę i przewód neutralny), a także po liczniku energii. W przypadku instalacji jednofazowej, do podłączenia agregatu stosuje się przełącznik dwubiegunowy (oznaczany jako 2P), który rozłącza i załącza przewód fazowy (L) oraz neutralny (N).

Instalacja trójfazowa ("siła", 400V): Kluczowe różnice i wymagania

Instalacja trójfazowa, potocznie nazywana "siłą" i pracująca na napięciu 400V, jest zazwyczaj spotykana w domach zasilających większe odbiorniki, takie jak piece indukcyjne, pompy głębinowe czy maszyny warsztatowe. W takim przypadku, do podłączenia agregatu niezbędny jest przełącznik czterobiegunowy (4P). Rozłącza on nie tylko wszystkie trzy fazy (L1, L2, L3), ale również przewód neutralny (N). Rozłączenie przewodu neutralnego jest tutaj krytyczne, ponieważ zapewnia poprawne działanie zabezpieczeń różnicowoprądowych (RCD), które chronią przed porażeniem prądem.

Agregat jednofazowy w instalacji trójfazowej czy to możliwe i jak wygląda schemat?

Często pojawia się pytanie, czy można podłączyć agregat jednofazowy do instalacji trójfazowej. Odpowiedź brzmi: tak, jest to możliwe, ale wymaga to specyficznego podejścia i odpowiedniego schematu. W takiej konfiguracji agregat jednofazowy może zasilać jedynie wybrane obwody jednofazowe w domu. Nie będzie w stanie zasilić urządzeń trójfazowych. Schemat takiego podłączenia jest bardziej złożony i wymaga precyzyjnego rozplanowania, które obwody zostaną podłączone do agregatu, aby uniknąć przeciążenia i zapewnić stabilne zasilanie.

Schemat ręczny (przełącznik sieć-agregat 1-0-2): Niezawodność w prostej formie

Sercu układu: Jak działa przełącznik krzywkowy 1-0-2?

Przełącznik krzywkowy 1-0-2, znany również jako przełącznik sieć-agregat, jest sercem ręcznego systemu zasilania awaryjnego. Jego działanie jest proste i intuicyjne, opiera się na trzech pozycjach:

• Pozycja "1": W tej pozycji dom jest zasilany z publicznej sieci energetycznej.
• Pozycja "0": Jest to pozycja zerowa, która całkowicie odłącza zasilanie domu zarówno z sieci, jak i z agregatu. Jest to kluczowy element bezpieczeństwa, ponieważ stanowi bezpieczny punkt przejściowy podczas przełączania między źródłami zasilania.
• Pozycja "2": W tej pozycji dom jest zasilany z agregatu prądotwórczego.

Dzięki temu prostemu mechanizmowi, fizycznie uniemożliwia się jednoczesne podłączenie do obu źródeł zasilania, co chroni przed wspomnianą już "cofką" prądu.

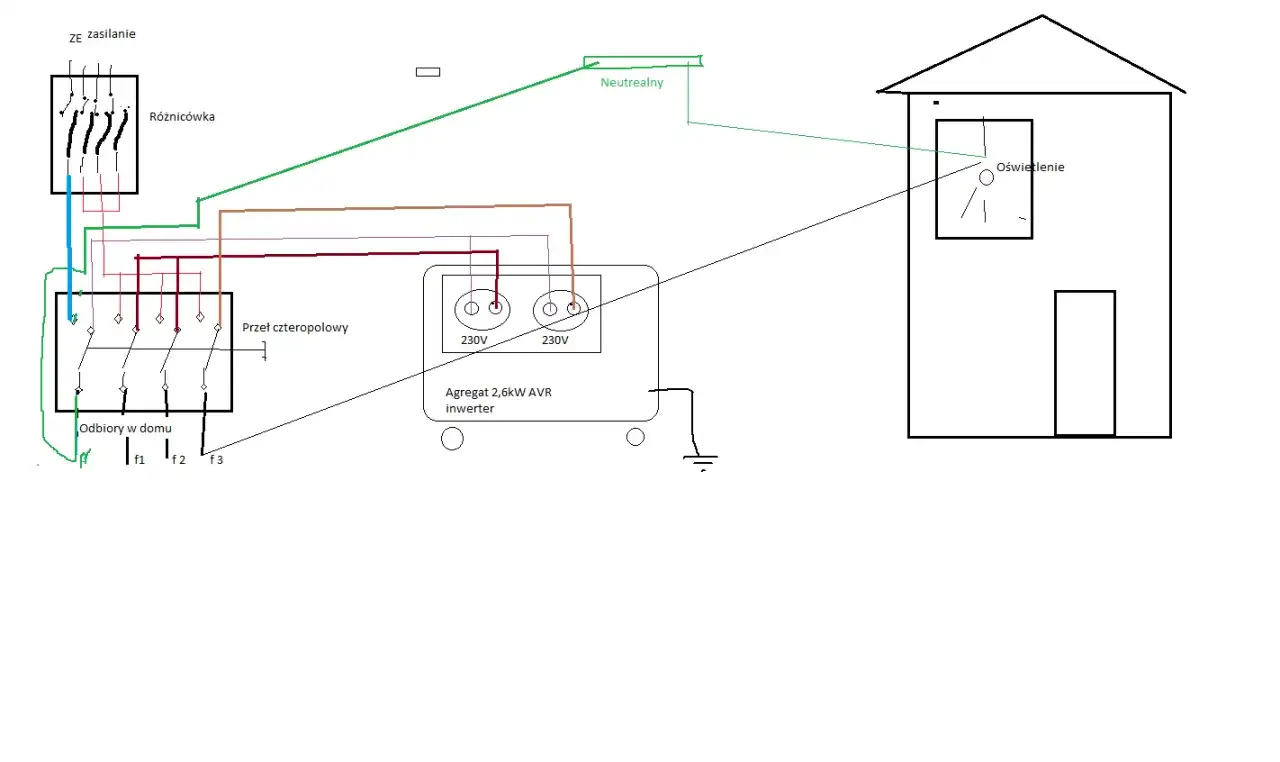

Schemat podłączenia dla instalacji jednofazowej (z przełącznikiem 2P)

W przypadku instalacji jednofazowej (230V), schemat podłączenia agregatu z wykorzystaniem przełącznika 2P jest stosunkowo prosty. Przewód fazowy (L) i neutralny (N) z sieci energetycznej oraz analogiczne przewody z agregatu są podłączane do odpowiednich zacisków przełącznika. Pozycja "1" przełącznika łączy przewody sieciowe z instalacją domową, pozycja "2" podłącza przewody z agregatu, a pozycja "0" zapewnia całkowite odłączenie. Kluczowe jest, aby wszystkie połączenia były wykonane solidnie i zgodnie ze sztuką elektryczną.

Schemat podłączenia dla instalacji trójfazowej (z obowiązkowym przełącznikiem 4P)

Instalacja trójfazowa (400V) wymaga zastosowania przełącznika 4P. Schemat podłączenia jest tu bardziej rozbudowany. Wszystkie trzy przewody fazowe (L1, L2, L3) z sieci oraz z agregatu, a także przewód neutralny (N), muszą zostać prawidłowo podłączone do odpowiednich zacisków przełącznika. Obowiązkowe rozłączenie wszystkich czterech przewodów (trzech faz i przewodu neutralnego) w pozycji "0" jest absolutnie kluczowe dla bezpieczeństwa i prawidłowego działania instalacji, zwłaszcza zabezpieczeń RCD.

Procedura krok po kroku: Jak bezpiecznie przełączyć zasilanie w razie awarii?

Bezpieczne przełączenie zasilania z sieci na agregat i z powrotem wymaga przestrzegania określonej procedury:

1. W przypadku zaniku napięcia z sieci energetycznej, należy uruchomić agregat prądotwórczy.
2. Poczekaj, aż agregat osiągnie stabilne obroty i parametry pracy.
3. Przełącz przełącznik sieć-agregat w pozycję "0" (całkowite odłączenie).
4. Po upewnieniu się, że instalacja jest odłączona od sieci, przełącz przełącznik w pozycję "2" (zasilanie z agregatu).
5. Po powrocie zasilania z sieci energetycznej, wykonaj czynności w odwrotnej kolejności: przełącz przełącznik w pozycję "0", wyłącz agregat, a następnie przełącz przełącznik w pozycję "1" (zasilanie z sieci).

Schemat z układem SZR (ATS): Pełen automat i komfort jak to działa?

Czym jest układ Samoczynnego Załączania Rezerwy i dlaczego jest tak wygodny?

Układ Samoczynnego Załączania Rezerwy (SZR), znany również jako Automatic Transfer Switch (ATS), to zaawansowane rozwiązanie, które zapewnia pełną automatyzację procesu zasilania awaryjnego. Jego głównym zadaniem jest ciągłe monitorowanie napięcia w sieci energetycznej. W momencie wykrycia zaniku napięcia, układ automatycznie wysyła sygnał do uruchomienia agregatu prądotwórczego (oczywiście, jeśli agregat jest do tego przystosowany). Po ustabilizowaniu się parametrów prądu z generatora, SZR przełącza zasilanie domu na agregat. Co więcej, gdy zasilanie z sieci publicznej powróci, układ automatycznie przełącza instalację z powrotem na sieć i wyłącza agregat. To rozwiązanie oferuje niezrównany komfort i wygodę, eliminując potrzebę ręcznej interwencji podczas awarii.

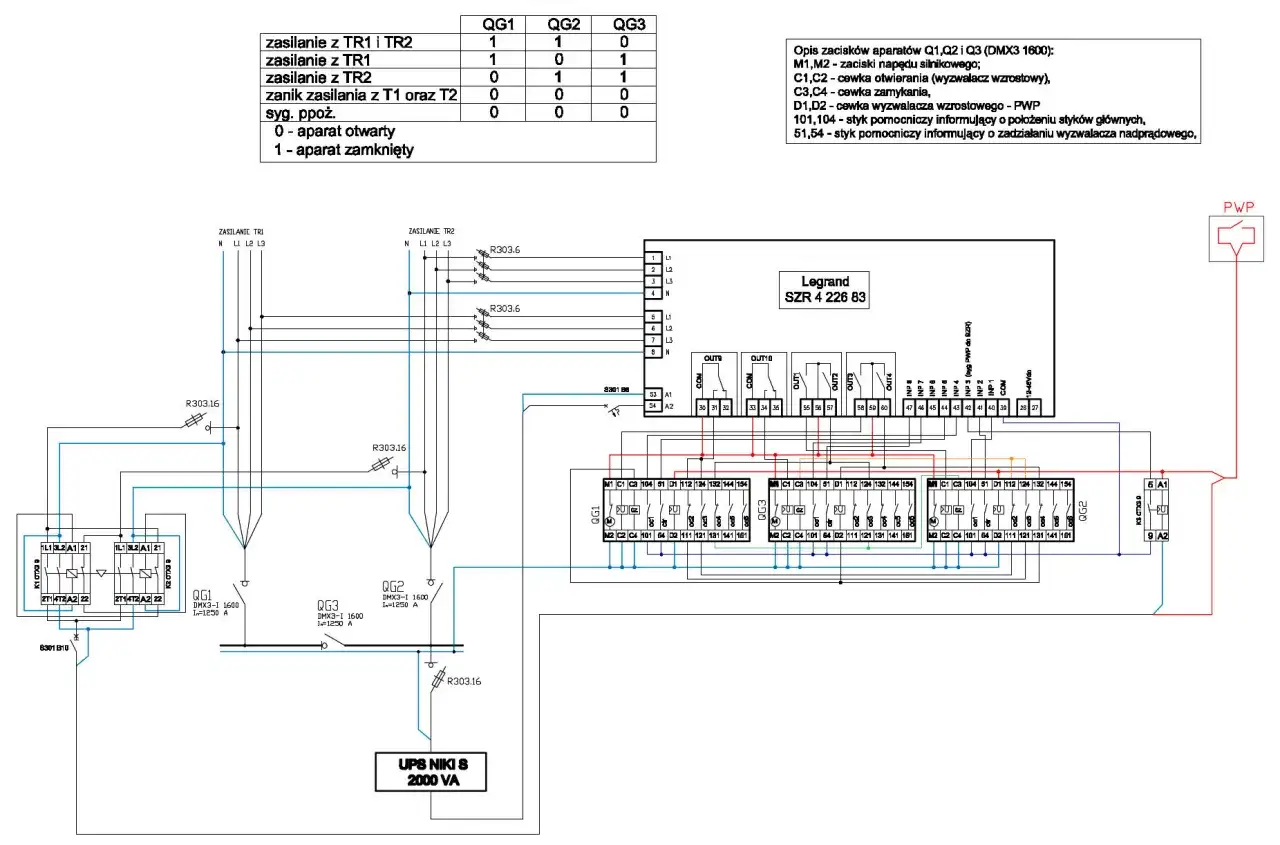

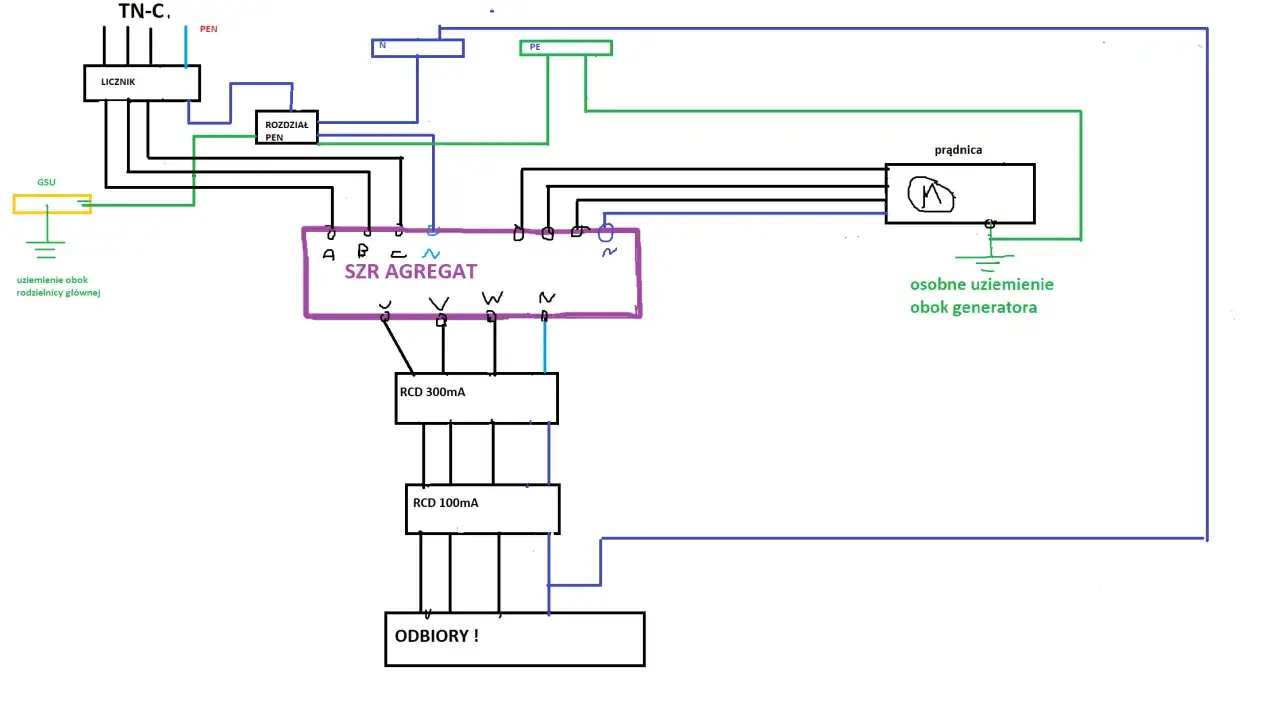

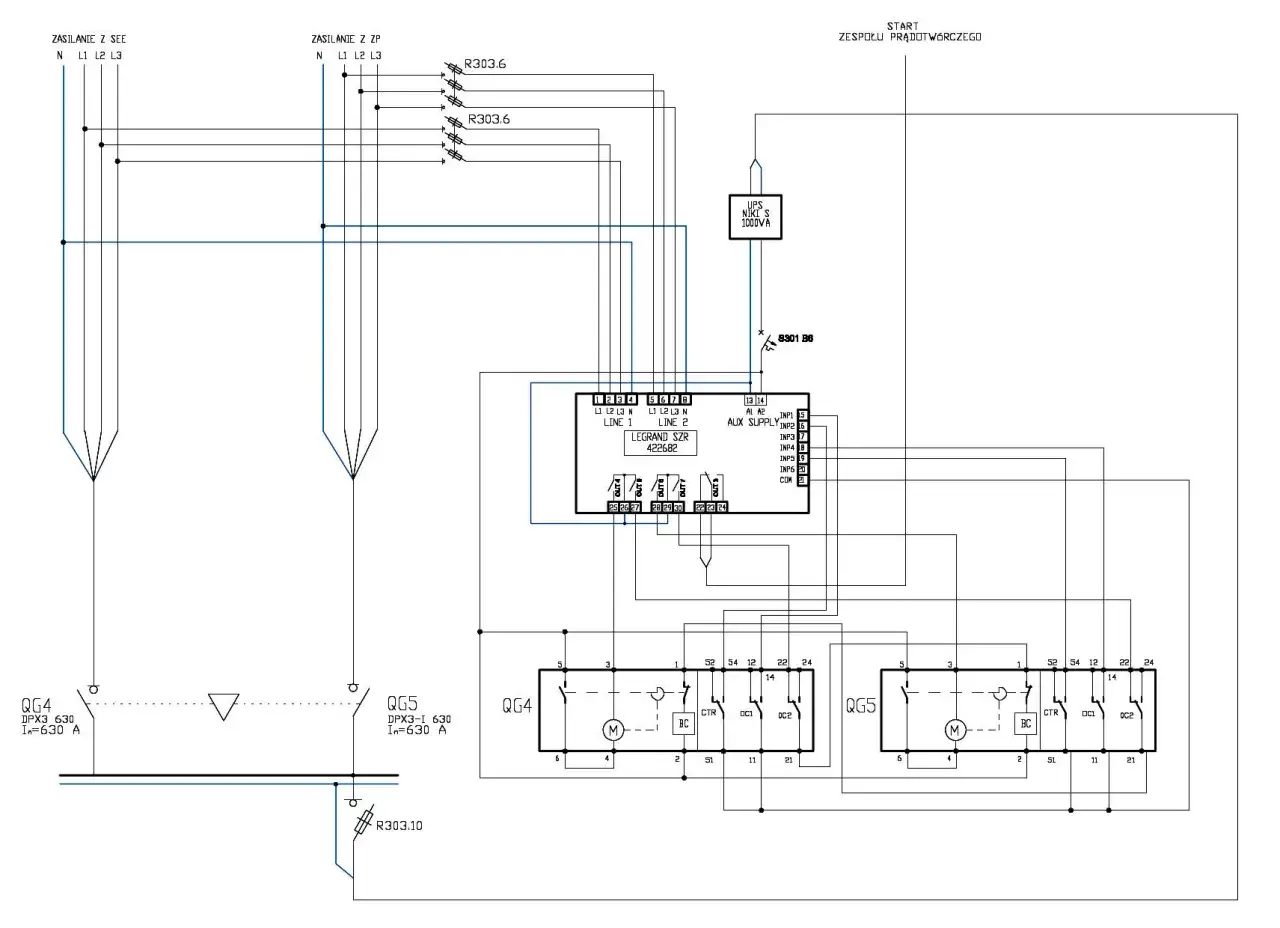

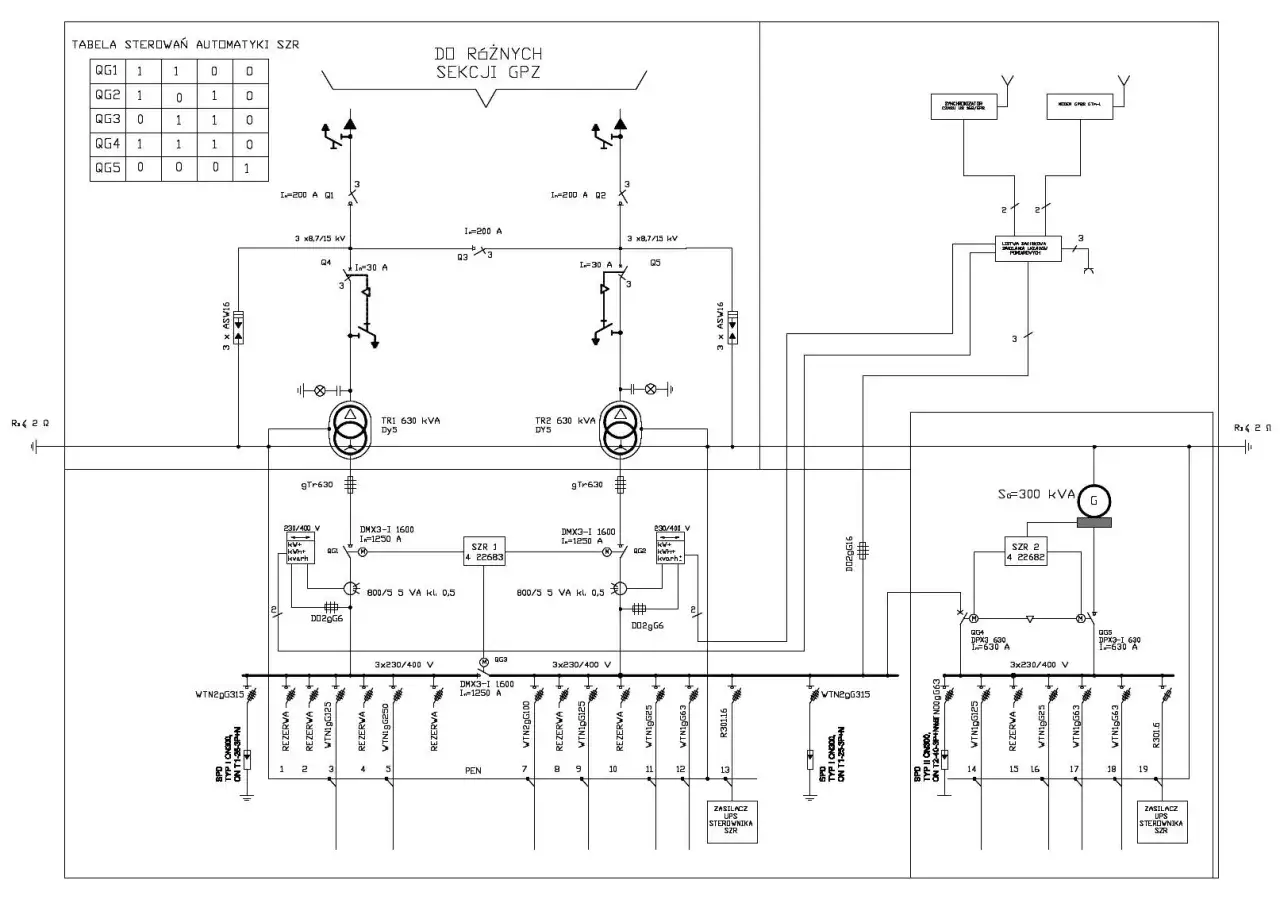

Szczegółowy schemat ideowy podłączenia agregatu z modułem SZR/ATS

Schemat ideowy podłączenia agregatu z modułem SZR/ATS obejmuje kilka kluczowych elementów. Moduł sterujący SZR/ATS jest połączony zarówno z siecią energetyczną, jak i z agregatem. W jego skład wchodzą zazwyczaj styczniki lub wyłączniki, które fizycznie przełączają obciążenie. Układ odbiera sygnały z sieci, a w przypadku awarii, wysyła sygnały start/stop do agregatu. Następnie, po ustabilizowaniu parametrów prądu z generatora, realizuje przełączenie zasilania. Po powrocie napięcia sieciowego, proces przebiega w odwrotnej kolejności. Całość opiera się na precyzyjnym przepływie sygnałów sterujących i mocy.

Wymagania dla agregatu: Nie każdy generator zadziała z automatyką

Warto pamiętać, że nie każdy agregat prądotwórczy jest przystosowany do współpracy z układem SZR/ATS. Aby system automatyczny działał poprawnie, agregat musi spełniać określone wymagania. Najważniejsze z nich to: elektryczny rozruch (umożliwiający zdalne uruchomienie), możliwość zdalnego sterowania startem i stopem, a także często automatyczne ssanie, które ułatwia rozruch zimnego silnika. Agregaty bez tych funkcji nie będą w stanie współpracować z automatyką SZR.

Porównanie: Kiedy warto zainwestować w SZR, a kiedy wystarczy przełącznik ręczny?

Wybór między ręcznym przełącznikiem a układem SZR/ATS zależy od indywidualnych potrzeb i budżetu. Przełącznik ręczny jest rozwiązaniem bardziej ekonomicznym i prostszym w instalacji. Sprawdzi się w sytuacjach, gdy awarie prądu są rzadkie, a domownicy są w stanie samodzielnie wykonać procedurę przełączenia. Z kolei układ SZR/ATS to większy wydatek, ale oferuje niezrównany komfort i pewność zasilania, szczególnie w przypadku częstych awarii lub gdy w domu przebywają osoby starsze lub chore, dla których szybkie przywrócenie zasilania jest priorytetem. Poniższa tabela przedstawia kluczowe różnice:

Kluczowe elementy schematu, o których nie możesz zapomnieć

Dobór przekroju przewodów: Jak uniknąć przegrzania i spadków napięcia?

Prawidłowy dobór przekroju przewodów jest absolutnie kluczowy dla bezpieczeństwa i efektywności instalacji zasilania awaryjnego. Przewody muszą być dobrane do maksymalnej mocy, jaką może dostarczyć agregat, uwzględniając długość instalacji oraz prąd znamionowy. Zastosowanie zbyt cienkich przewodów może prowadzić do ich przegrzewania, co zwiększa ryzyko pożaru. Ponadto, zbyt mały przekrój powoduje znaczące spadki napięcia, co negatywnie wpływa na pracę podłączonych urządzeń, a w skrajnych przypadkach może je nawet uszkodzić.

Rola uziemienia agregatu i jego poprawne połączenie z instalacją domową

Uziemienie agregatu prądotwórczego odgrywa fundamentalną rolę w zapewnieniu bezpieczeństwa przeciwporażeniowego. Prawidłowo wykonane uziemienie odprowadza niebezpieczne ładunki elektryczne do ziemi, chroniąc użytkowników przed porażeniem. Schemat podłączenia musi uwzględniać połączenie uziemienia agregatu z głównym punktem uziemiającym instalacji domowej. Jest to niezbędne do stworzenia spójnego i bezpiecznego systemu ochrony.

Zabezpieczenia nadprądowe i różnicowoprądowe jak wpiąć je w schemat?

Każda instalacja elektryczna, w tym ta zasilana z agregatu, musi być wyposażona w odpowiednie zabezpieczenia. Należą do nich zabezpieczenia nadprądowe (wyłączniki nadprądowe), które chronią instalację przed skutkami zwarć i przeciążeń, oraz zabezpieczenia różnicowoprądowe (RCD), które chronią przed porażeniem prądem. W schemacie podłączenia agregatu, te zabezpieczenia powinny być umieszczone w odpowiednich miejscach, zapewniając ochronę zarówno instalacji, jak i użytkowników. Jak wspomniano wcześniej, w instalacjach trójfazowych, prawidłowe działanie RCD jest ściśle powiązane z rozłączeniem przewodu neutralnego.

Najczęstsze błędy na schematach i podczas montażu lista kontrolna

Nawet najlepszy schemat może zostać zniweczony przez błędy popełnione podczas montażu. Oto lista najczęstszych pomyłek, których należy unikać:

• Brak rozłączania przewodu neutralnego (N) w instalacji 3-fazowej i jego skutki: Jest to jeden z najpoważniejszych błędów. Brak rozłączenia przewodu neutralnego w instalacji trójfazowej uniemożliwia prawidłowe działanie wyłączników różnicowoprądowych (RCD), co stanowi ogromne ryzyko porażenia prądem. Może również prowadzić do niebezpiecznych napięć na obudowach urządzeń.
• Błędne podłączenie wejść i wyjść na przełączniku 1-0-2: Pomylenie przewodów fazowych i neutralnych na zaciskach przełącznika może skutkować zwarciami, nieprawidłowym działaniem systemu lub bezpośrednim zagrożeniem dla użytkowników.
• Pomijanie uziemienia lub jego nieprawidłowe wykonanie: Brak uziemienia lub jego wadliwe wykonanie pozbawia instalację kluczowego elementu ochrony przeciwporażeniowej, stwarzając śmiertelne niebezpieczeństwo.
• Próba zasilania wszystkich obwodów agregatem o zbyt małej mocy: Podłączenie zbyt wielu odbiorników do agregatu o niewystarczającej mocy spowoduje jego przeciążenie. Skutkiem może być uszkodzenie agregatu, niestabilne napięcie, a także brak zasilania dla kluczowych urządzeń.

Kwestie formalne i prawne: Czy schemat trzeba zgłosić do zakładu energetycznego?

Norma PN-HD 60364-5-551 jako podstawa dla instalatora

Wszelkie instalacje zasilania awaryjnego, w tym te z wykorzystaniem agregatów prądotwórczych, muszą być wykonane zgodnie z obowiązującymi normami. Kluczowym dokumentem w tym zakresie jest norma PN-HD 60364-5-551. Określa ona szczegółowe wymagania techniczne dotyczące instalacji elektrycznych związanych z zasilaniem awaryjnym. Elektryk wykonujący instalację musi opierać się na tej normie, aby zapewnić zgodność z przepisami i maksymalne bezpieczeństwo. Według danych MaciejDolata.com, norma PN-HD 60364-5-551 określa wymagania techniczne dla takich instalacji, stanowiąc podstawę prawną dla prawidłowego montażu.

Przeczytaj również: Jak podłączyć potencjometr do falownika - uniknij powszechnych błędów

Kiedy i jak zgłosić instalację zasilania awaryjnego do swojego Operatora Sieci Dystrybucyjnej (OSD)?

Podłączenie agregatu prądotwórczego na stałe do instalacji budynku, zwłaszcza jeśli ma to być rozwiązanie regularnie używane, może wymagać zgłoszenia i uzgodnienia warunków technicznych z lokalnym Operatorem Sieci Dystrybucyjnej (OSD). Dotyczy to takich firm jak PGE, Tauron, Enea czy Energa. Procedury i wymagania mogą się różnić w zależności od regionu i konkretnego OSD. Dlatego też, przed przystąpieniem do stałej instalacji, zawsze warto skontaktować się ze swoim operatorem i sprawdzić lokalne regulacje. Zapewni to zgodność z prawem i uniknięcie potencjalnych problemów prawnych.
