Schemat agregatu trójfazowego: Podłączenie, budowa i bezpieczeństwo

Agregat prądotwórczy trójfazowy to urządzenie służące do generowania prądu elektrycznego o napięciu 400 V, który jest rozdzielany na trzy fazy. Jego podstawowymi elementami są silnik spalinowy (benzynowy lub Diesla) oraz prądnica synchroniczna. Silnik, spalając paliwo, wytwarza energię mechaniczną, która napędza wirnik prądnicy. Obracające się pole magnetyczne wirnika indukuje napięcie w uzwojeniach stojana, co prowadzi do powstania prądu zmiennego. Kluczowym elementem nowoczesnych agregatów trójfazowych jest układ stabilizacji napięcia AVR (Automatic Voltage Regulation), który zapewnia stabilne parametry prądu wyjściowego, chroniąc podłączone urządzenia przed uszkodzeniem. Schematy podłączenia agregatu trójfazowego można podzielić na dwie główne kategorie: ręczne i automatyczne z wykorzystaniem układu SZR (Samoczynne Załączanie Rezerwy).

Dlaczego zrozumienie schematu agregatu trójfazowego jest kluczowe dla bezpieczeństwa i wydajności?

Zrozumienie schematów elektrycznych agregatów trójfazowych to fundament bezpiecznego i efektywnego korzystania z tego typu urządzeń. Bez tej wiedzy łatwo o błędy, które mogą prowadzić do uszkodzenia sprzętu, a co gorsza, stanowić zagrożenie dla życia i zdrowia. Prawidłowo zinterpretowany schemat pozwala na świadome podłączenie agregatu, optymalne wykorzystanie jego mocy i zapewnienie stabilnego zasilania awaryjnego. To wiedza, która przekłada się bezpośrednio na bezpieczeństwo użytkowników, niezawodność podłączonych urządzeń oraz wydajność całego systemu zasilania awaryjnego. Ignorowanie znaczenia schematów to prosta droga do kosztownych awarii i niebezpiecznych sytuacji.

Różnica między zasilaniem jedno- a trójfazowym: Kiedy "siła" ma znaczenie?

Podstawowa różnica między zasilaniem jednofazowym a trójfazowym tkwi w napięciu i możliwościach. Zasilanie jednofazowe, powszechne w większości domów, dostarcza prąd o napięciu 230V i jest wystarczające do zasilania standardowych urządzeń domowych, takich jak oświetlenie, telewizory czy mniejsze AGD. Zasilanie trójfazowe, o napięciu 400V, dostarcza znacznie większą moc i jest niezbędne do zasilania urządzeń o dużym poborze mocy. Mowa tu o silnikach elektrycznych, maszynach przemysłowych, dużych pompach, a także o instalacjach domowych zasilających na przykład piece elektryczne, podgrzewacze wody czy trójfazowe systemy ogrzewania. W przypadku budynków mieszkalnych zasilanie trójfazowe jest często preferowane lub wręcz konieczne, gdy planujemy zainstalować urządzenia wymagające większej mocy, takie jak indukcyjne płyty grzewcze, piece elektryczne czy klimatyzacja o dużej wydajności. W przemyśle, gdzie pracują maszyny o wysokim zapotrzebowaniu na energię, zasilanie trójfazowe jest standardem.

Potencjalne ryzyka: Co może pójść nie tak przy błędnym podłączeniu?

Nieprawidłowe podłączenie agregatu trójfazowego to prosta droga do poważnych problemów. Najczęstszym skutkiem jest uszkodzenie podłączonych urządzeń, które mogą nie wytrzymać wahań napięcia lub nieprawidłowej fazy. Kolejnym, bardzo realnym zagrożeniem jest porażenie prądem, wynikające z błędów w uziemieniu lub niewłaściwego połączenia przewodów. Istnieje również ryzyko pożaru, spowodowane przegrzaniem zbyt cienkich przewodów lub wadliwym działaniem zabezpieczeń. Szczególnie niebezpieczne jest tzw. "backfeeding", czyli cofnięcie napięcia z agregatu do sieci energetycznej. Jest to skrajnie niebezpieczne dla pracowników pogotowia energetycznego, którzy mogą nie być świadomi obecności napięcia w sieci i zostać porażeni prądem podczas prac naprawczych. Dlatego tak ważne jest, aby instalacja była wykonana zgodnie ze sztuką i obowiązującymi normami.

Anatomia agregatu trójfazowego: Co kryje się pod obudową?

Aby w pełni zrozumieć działanie agregatu trójfazowego i jego schematy, warto przyjrzeć się jego kluczowym komponentom. Każdy element odgrywa swoją rolę w procesie generowania i dystrybucji energii elektrycznej, a ich współdziałanie jest kluczowe dla prawidłowej pracy całego urządzenia.

Serce generatora: Jak silnik spalinowy i prądnica tworzą prąd?

Podstawą działania każdego agregatu prądotwórczego jest połączenie silnika spalinowego i prądnicy. Silnik spalinowy, napędzany benzyną lub olejem napędowym, stanowi źródło energii mechanicznej. Energia ta jest przekazywana bezpośrednio lub za pomocą sprzęgła na wał prądnicy synchronicznej. Prądnica, dzięki zjawisku indukcji elektromagnetycznej, zamienia energię mechaniczną na energię elektryczną. W agregacie trójfazowym prądnica jest zaprojektowana tak, aby generować prąd o napięciu 400V, który następnie jest rozdzielany na trzy odrębne fazy. To właśnie ten proces tworzy podstawę działania całego urządzenia.

Rola stojana i wirnika w procesie indukcji elektromagnetycznej

W sercu prądnicy znajdują się dwa kluczowe elementy: stojan i wirnik. Wirnik, będący częścią obracającą się, generuje pole magnetyczne. To obracające się pole magnetyczne, przechodząc przez uzwojenia stojana (nieruchomej części prądnicy), indukuje w nich napięcie elektryczne. Zgodnie z prawami indukcji elektromagnetycznej, zmiana strumienia magnetycznego przenikającego przez obwód zamknięty powoduje powstanie w nim siły elektromotorycznej, co w efekcie prowadzi do przepływu prądu. W agregacie trójfazowym uzwojenia stojana są tak skonstruowane, aby wytworzyć trzy oddzielne napięcia przesunięte w fazie o 120 stopni, co daje nam charakterystyczny dla zasilania trójfazowego prąd 400V.

AVR (Automatic Voltage Regulation): Cichy strażnik Twoich urządzeń

Układ AVR, czyli Automatic Voltage Regulation, to elektroniczne serce każdego nowoczesnego agregatu, które dba o jakość generowanej energii. Jego głównym zadaniem jest utrzymanie stałego napięcia wyjściowego, niezależnie od zmian obciążenia agregatu. Bez AVR, wzrost obciążenia spowodowałby spadek napięcia, a jego gwałtowne zmniejszenie jego wzrost. Takie wahania mogłyby być katastrofalne dla wrażliwej elektroniki, takiej jak komputery, telewizory czy sprzęt medyczny. AVR stale monitoruje napięcie wyjściowe i, w razie potrzeby, koryguje wzbudzenie prądnicy, aby utrzymać je na stabilnym, bezpiecznym poziomie. To właśnie dzięki AVR możemy być pewni, że podłączone urządzenia pracują w optymalnych warunkach i są chronione przed uszkodzeniem.

Panel sterowania i gniazda wyjściowe (400V i 230V): Jak z nich korzystać?

Panel sterowania to centrum dowodzenia agregatem. Znajdują się na nim zazwyczaj wskaźniki informujące o poziomie paliwa, ciśnieniu oleju, napięciu wyjściowym czy częstotliwości. Umieszczone są tam również przełączniki do uruchamiania i wyłączania silnika, a także przyciski lub dźwignie do wyboru trybu pracy. Ważnym elementem panelu są zabezpieczenia wyłączniki nadprądowe, które chronią agregat i podłączone urządzenia przed przeciążeniem. Agregaty trójfazowe zazwyczaj wyposażone są w dwa rodzaje gniazd wyjściowych: jedno trójfazowe (400V) do zasilania urządzeń wymagających "siły" oraz jedno lub więcej gniazd jednofazowych (230V) do standardowych odbiorników. Korzystając z gniazd, zawsze należy upewnić się, że podłączane urządzenie jest zgodne z napięciem gniazda i nie przekracza jego mocy znamionowej. Pamiętajmy również o bezpiecznym podłączaniu przewodów wtyczki powinny być solidnie osadzone.

Schemat podłączenia do instalacji domowej: Krok po kroku

Podłączenie agregatu trójfazowego do instalacji domowej to zadanie wymagające precyzji i wiedzy. Istnieją dwie główne metody, każda z własnymi zaletami i wadami. Wybór odpowiedniej metody zależy od potrzeb, budżetu i oczekiwanego poziomu automatyzacji.

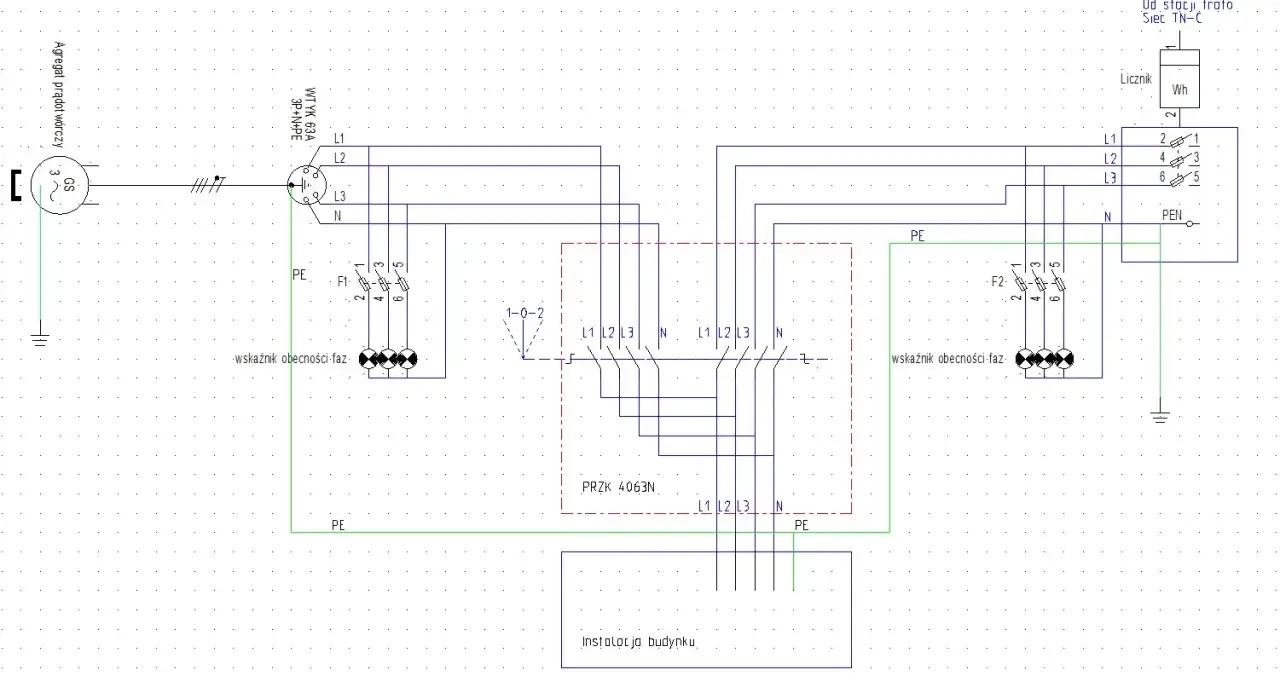

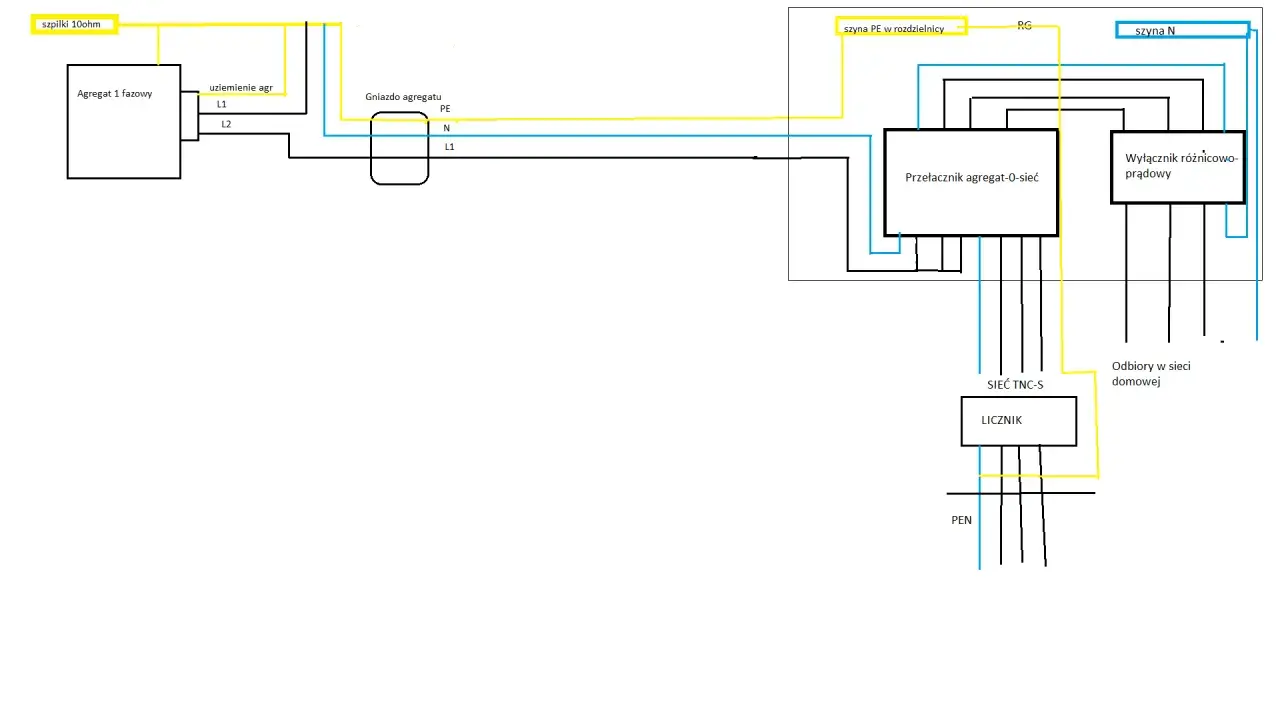

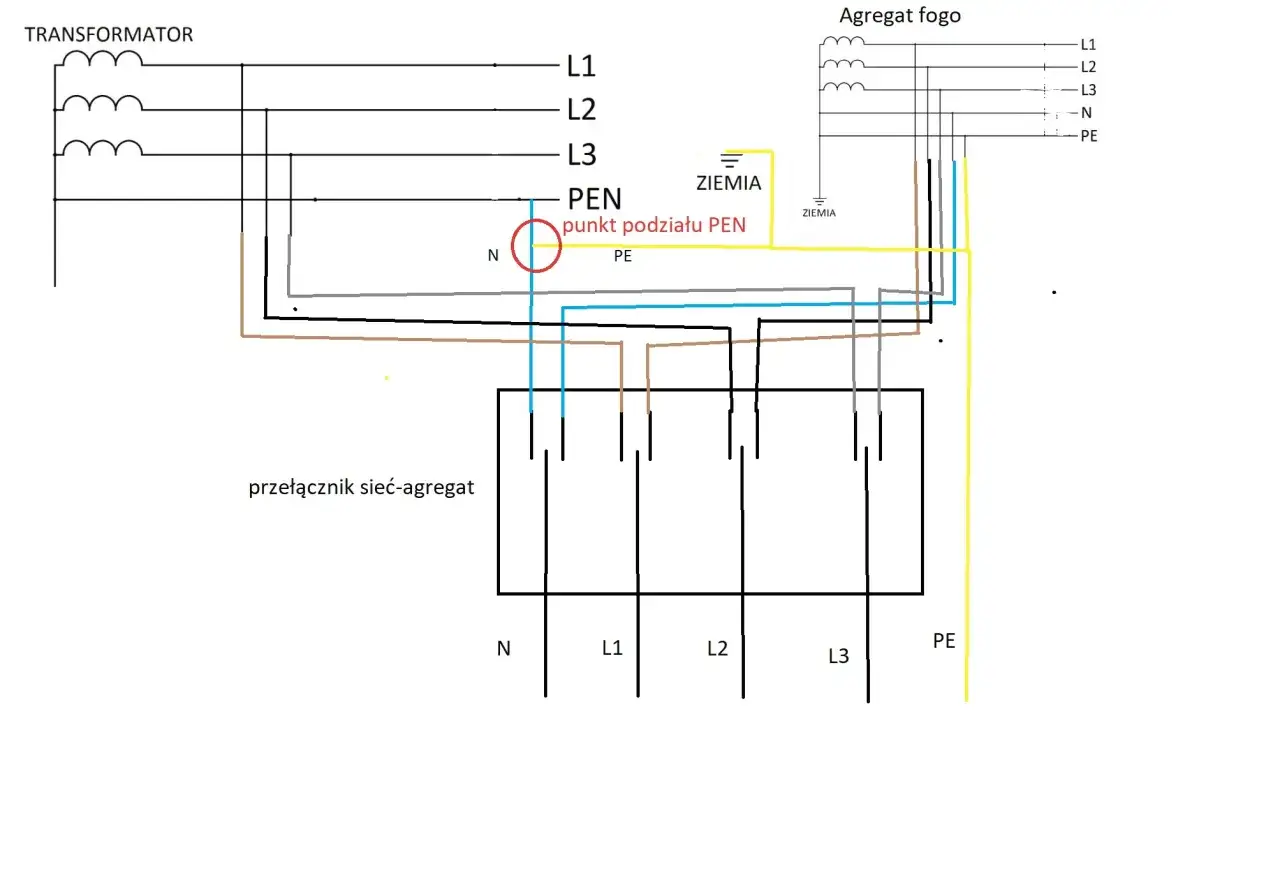

Metoda 1: Ręczne przełączanie sieć-agregat schemat z przełącznikiem krzywkowym

Ręczne podłączenie agregatu za pomocą przełącznika krzywkowego to rozwiązanie proste i stosunkowo tanie. W tym układzie w głównej rozdzielnicy elektrycznej montuje się specjalny przełącznik, który pozwala na ręczne wybranie źródła zasilania: sieci energetycznej lub agregatu. W przypadku zaniku napięcia sieciowego, po wystąpieniu awarii, należy ręcznie uruchomić agregat. Gdy silnik zacznie pracować stabilnie i prądnica wygeneruje odpowiednie napięcie, użytkownik musi ręcznie przestawić przełącznik w pozycji "agregat". W ten sposób zasilanie obiektu zostaje przełączone z sieci na agregat. Po powrocie zasilania sieciowego, proces jest odwrotny najpierw przełącza się zasilanie z powrotem na sieć, a następnie wyłącza agregat. Główną zaletą tej metody jest jej prostota i niższy koszt instalacji. Wadą jest jednak konieczność fizycznej interwencji człowieka w momencie awarii, co oznacza, że zasilanie nie jest w pełni automatyczne.

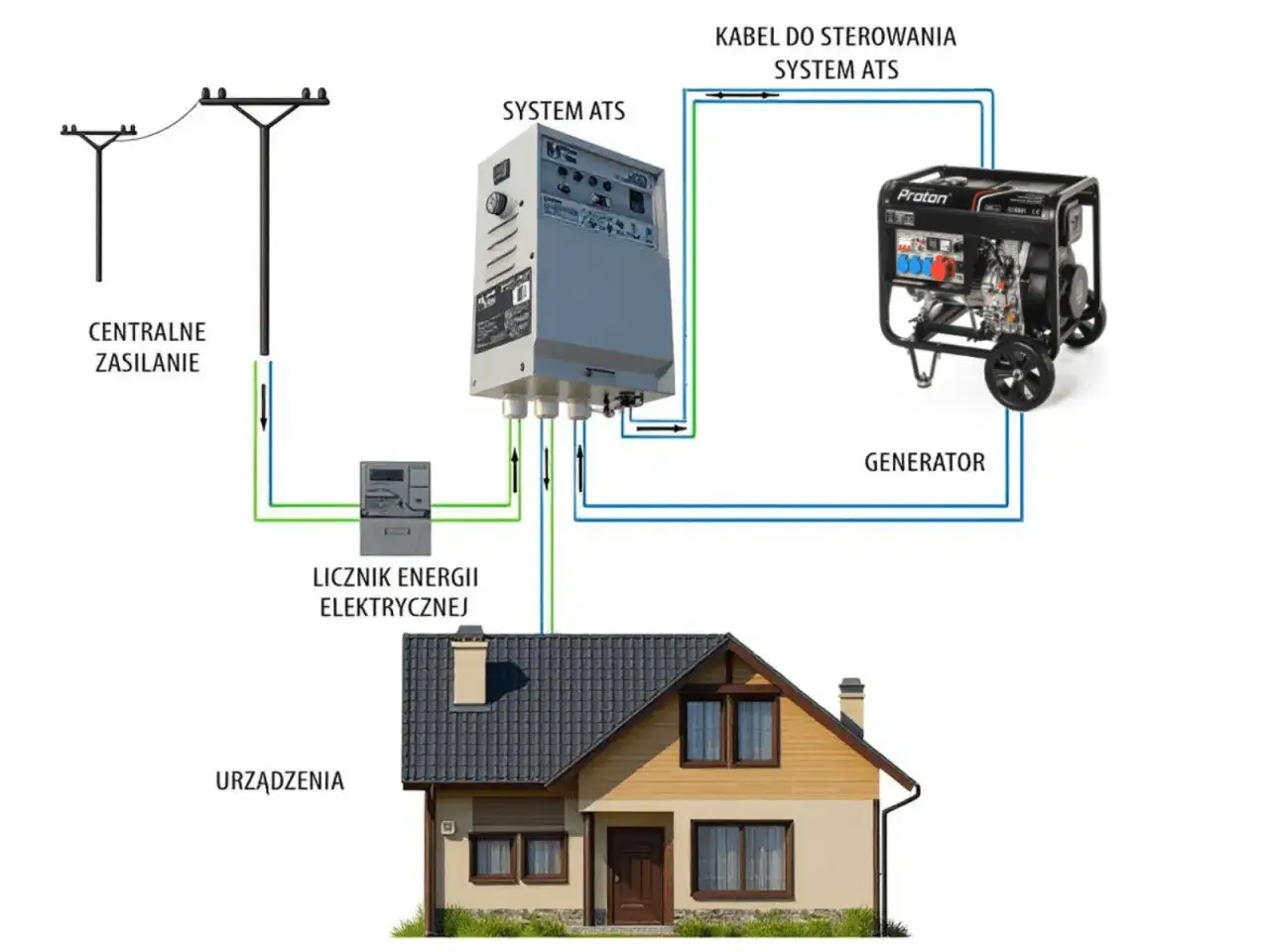

Metoda 2: Pełna automatyzacja schemat z układem SZR (Samoczynne Załączanie Rezerwy)

Dla zapewnienia maksymalnej wygody i ciągłości zasilania, stosuje się automatyczne podłączenie agregatu z wykorzystaniem układu SZR (Samoczynne Załączanie Rezerwy), znanego również jako ATS (Automatic Transfer Switch). Ten zaawansowany system działa niezależnie, monitorując parametry sieci energetycznej w sposób ciągły. W momencie wykrycia zaniku napięcia, spadku jego jakości lub innych nieprawidłowości, SZR automatycznie wysyła sygnał do uruchomienia agregatu. Po ustabilizowaniu pracy agregatu i wygenerowaniu prawidłowego napięcia, SZR samoczynnie przełącza zasilanie obiektu z sieci na agregat. Co ważne, po powrocie zasilania sieciowego, układ SZR ponownie automatycznie przełącza obciążenie na sieć, a następnie wyłącza agregat, przechodząc w stan czuwania. Jest to rozwiązanie idealne dla obiektów, gdzie przerwy w dostawie prądu są niedopuszczalne, takich jak szpitale, serwerownie, systemy alarmowe czy nowoczesne domy z zaawansowaną automatyką.

Kluczowe elementy na schemacie: Wyjaśnienie symboli i połączeń

Schematy elektryczne agregatów, niezależnie od stopnia skomplikowania, posługują się zestawem standardowych symboli, które pozwalają na ich odczytanie i zrozumienie. Do najważniejszych należą: symbole oznaczające źródła zasilania (sieć energetyczna, agregat), przełączniki (ręczne, automatyczne, styczniki), zabezpieczenia (bezpieczniki, wyłączniki nadprądowe), elementy sterujące (przekaźniki, układy SZR/ATS), a także punkty pomiarowe i przyłączeniowe. Zrozumienie, jak te symbole są ze sobą połączone, pozwala śledzić przepływ energii od agregatu do odbiorników, identyfikować kluczowe punkty kontrolne i diagnostyczne, a także prawidłowo interpretować działanie całego systemu w różnych sytuacjach awaryjnych.

Rola uziemienia: Jak i dlaczego należy prawidłowo uziemić agregat?

Prawidłowe uziemienie agregatu prądotwórczego to absolutnie kluczowy element instalacji, który często jest bagatelizowany, a który ma fundamentalne znaczenie dla bezpieczeństwa. Uziemienie służy przede wszystkim ochronie przed porażeniem prądem. W przypadku wystąpienia wewnętrznego uszkodzenia izolacji w agregacie, prąd mógłby przepłynąć przez metalową obudowę urządzenia. Jeśli agregat jest prawidłowo uziemiony, nadmiarowy prąd zostanie odprowadzony do ziemi, chroniąc użytkownika przed porażeniem. Schemat podłączenia agregatu zawsze uwzględnia punkt uziemienia, który musi być połączony z odpowiednio wykonanym uziomem instalacji budowlanej lub oddzielnym uziomem agregatu. Jest to wymóg prawny i techniczny, którego nie wolno ignorować. Według danych elektrykapraktyczna.pl, brak prawidłowego uziemienia stanowi jedno z najpoważniejszych zagrożeń podczas eksploatacji agregatów.

Jak czytać i interpretować schematy elektryczne agregatów?

Umiejętność czytania i interpretowania schematów elektrycznych jest niezbędna dla każdego, kto ma do czynienia z agregatami prądotwórczymi. To swoisty język techniczny, który pozwala zrozumieć, jak urządzenie działa i jak jest podłączone. Poznanie podstawowych symboli i zasad ich stosowania otwiera drzwi do świadomego użytkowania i serwisowania agregatów.

Podstawowe symbole elektryczne, które musisz znać

Aby swobodnie poruszać się po schematach, warto zapoznać się z kilkoma podstawowymi symbolami:

• Generator/Prądnica: Zazwyczaj oznaczany jako okrąg z literą "G" lub symbolem prądnicy.
• Silnik: Symbol okręgu z literą "M" lub bardziej złożony symbol silnika elektrycznego.
• Bezpiecznik: Prostokąt z linią przerywaną w środku lub inny standardowy symbol bezpiecznika.
• Wyłącznik nadprądowy: Symbol przełącznika z zaznaczoną funkcją termiczną lub magnetyczną.
• Stycznik: Symbol przedstawiający cewkę i styki, które zamykają lub otwierają obwód pod wpływem pola magnetycznego.
• Przekaźnik: Podobny do stycznika, ale zazwyczaj o mniejszej obciążalności prądowej, używany do sterowania.
• Mierniki: Symbole woltomierza (V w kółku) i amperomierza (A w kółku).
• Gniazda: Standardowe symbole gniazd elektrycznych (jednofazowych i trójfazowych).
• Uziemienie: Symbol trzech poziomych linii o malejącej długości, symbolizujący połączenie z ziemią.

Analiza przykładowego schematu ideowego agregatu trójfazowego

Schemat ideowy agregatu trójfazowego przedstawia jego logiczną strukturę i zależności między poszczególnymi elementami, niekoniecznie odzwierciedlając ich fizyczne rozmieszczenie. Analizując taki schemat, zaczynamy od silnika spalinowego, który napędza wirnik prądnicy. Następnie śledzimy drogę prądu przez układ AVR, który stabilizuje napięcie. Potem przechodzimy przez sekcję zabezpieczeń, gdzie prąd jest chroniony przed przeciążeniem i zwarciem. Na końcu ścieżki znajdują się gniazda wyjściowe lub punkt podłączenia do instalacji zewnętrznej. Schemat ideowy pozwala zrozumieć, jak poszczególne komponenty współpracują ze sobą, aby dostarczyć stabilną energię elektryczną.

Jak schemat połączeń przekłada się na fizyczną instalację?

Schemat połączeń, w przeciwieństwie do schematu ideowego, pokazuje fizyczne rozmieszczenie komponentów i sposób ich połączenia za pomocą przewodów. Jest to mapa, która prowadzi instalatora podczas montażu. Każdy symbol na schemacie odpowiada konkretnemu elementowi zamontowanemu w obudowie agregatu lub w rozdzielnicy. Linie łączące symbole oznaczają przewody, a ich przekroje i kolory są zazwyczaj określone w dokumentacji. Precyzyjne odwzorowanie schematu połączeń w fizycznej instalacji jest kluczowe dla bezpieczeństwa i prawidłowego działania całego systemu. Błąd w podłączeniu jednego przewodu może skutkować awarią lub niebezpieczną sytuacją.

Najczęstsze błędy i problemy przy podłączaniu agregatu trójfazowego

Podczas instalacji i eksploatacji agregatów trójfazowych, nawet doświadczeni użytkownicy mogą napotkać pewne problemy. Zrozumienie najczęstszych błędów i ich przyczyn pozwala na ich skuteczne unikanie i szybkie diagnozowanie ewentualnych awarii.

Problem asymetrycznego obciążenia: Dlaczego równomierne rozłożenie mocy na fazy jest tak ważne?

Jednym z najpoważniejszych problemów przy agregatach trójfazowych jest asymetryczne obciążenie faz. Oznacza to, że jedna lub dwie fazy są mocno obciążone, podczas gdy pozostałe pracują niemal bez obciążenia. Agregat trójfazowy jest projektowany do pracy z równomiernym rozkładem mocy. Nadmierne obciążenie jednej fazy może prowadzić do jej przegrzewania, uszkodzenia uzwojeń prądnicy, a nawet do jej całkowitego zniszczenia. Z drugiej strony, niedociążenie pozostałych faz oznacza niewykorzystanie pełnej mocy agregatu. Kluczowe jest zatem równomierne rozłożenie mocy na wszystkie trzy fazy. Maksymalna dopuszczalna różnica obciążenia między fazami wynosi zazwyczaj 20-25%. Oznacza to, że jeśli agregat ma moc 15 kW, to na każdej fazie powinno być obciążenie w przybliżeniu 5 kW, z maksymalną dopuszczalną odchyłką.

Brak blokady mechanicznej lub elektrycznej: Zagrożenie cofnięcia napięcia do sieci

Kolejnym krytycznym błędem jest brak odpowiednich blokad w układzie przełączania sieć-agregat, które zapobiegają tzw. "backfeedingowi", czyli cofnięciu napięcia z agregatu do sieci energetycznej. W przypadku awarii sieci i jednoczesnego uruchomienia agregatu, jeśli przełącznik nie jest odpowiednio zabezpieczony, prąd z agregatu może popłynąć z powrotem do sieci. Jest to skrajnie niebezpieczne dla pracowników zakładu energetycznego, którzy mogą prowadzić prace konserwacyjne przy sieci, nieświadomi obecności napięcia. Blokady mechaniczne lub elektryczne zapewniają, że w danym momencie agregat i sieć nie są podłączone do tej samej instalacji odbiorczej jednocześnie. Jest to element, którego nie wolno lekceważyć przy projektowaniu i montażu instalacji.

Dobór niewłaściwego przekroju przewodów: Ryzyko przegrzania i pożaru

Wybór przewodów o zbyt małym przekroju do podłączenia agregatu to kolejny częsty błąd, który może mieć tragiczne konsekwencje. Każdy przewód elektryczny ma określoną obciążalność prądową, która zależy od jego przekroju. Przewód zbyt cienki, podłączony do agregatu o dużej mocy, będzie się nagrzewał pod wpływem przepływającego prądu. Nadmierne nagrzewanie może prowadzić do stopienia izolacji, zwarcia, a w najgorszym przypadku do pożaru. Schematy instalacyjne zawsze precyzują wymagany przekrój przewodów w zależności od mocy agregatu i długości linii. Należy bezwzględnie przestrzegać tych zaleceń, aby zapewnić bezpieczeństwo instalacji.

Agregat nie daje prądu lub gaśnie pod obciążeniem: Co sprawdzać na schemacie?

Jeśli agregat nie generuje prądu lub gaśnie zaraz po podłączeniu obciążenia, warto sięgnąć po schemat elektryczny, aby zdiagnozować problem. W pierwszej kolejności należy sprawdzić stan zabezpieczeń wyłączników nadprądowych, które mogły zadziałać z powodu przeciążenia lub zwarcia. Następnie warto zweryfikować połączenia elektryczne, upewniając się, że wszystkie przewody są prawidłowo podłączone i nie ma luźnych styków. Kolejnym krokiem jest sprawdzenie działania układu AVR, który może być przyczyną niestabilnego napięcia. W przypadku agregatów z układem SZR, należy sprawdzić jego poprawność działania i sygnały sterujące. Schemat jest nieocenioną pomocą w systematycznym eliminowaniu potencjalnych przyczyn problemów.

Praktyczne wskazówki dla instalatorów i użytkowników

Instalacja i eksploatacja agregatu prądotwórczego trójfazowego to zadanie, które wymaga nie tylko wiedzy technicznej, ale także świadomości przepisów i zasad bezpieczeństwa. Poniższe wskazówki pomogą uniknąć problemów i zapewnić długotrwałą, bezawaryjną pracę urządzenia.

Obowiązek zgłoszenia do zakładu energetycznego: Kiedy jest wymagany?

Podłączenie agregatu prądotwórczego do instalacji domowej lub przemysłowej, zwłaszcza jeśli jest to układ automatyczny z SZR, często wymaga zgłoszenia do lokalnego zakładu energetycznego. Celem tego wymogu jest zapewnienie bezpieczeństwa sieci i zapobieganie wspomnianemu wcześniej zjawisku "backfeeding". Zakład energetyczny może mieć swoje specyficzne wymagania dotyczące sposobu podłączenia agregatu, stosowanych zabezpieczeń czy dokumentacji technicznej. Należy pamiętać, że cała instalacja, w tym podłączenie agregatu, musi być wykonana przez wykwalifikowanego elektryka posiadającego odpowiednie uprawnienia. Tylko taki specjalista jest w stanie zagwarantować zgodność z normami i bezpieczeństwo.

Konserwacja a schemat: Jakie elementy sprawdzać podczas okresowego przeglądu?

Regularna konserwacja agregatu jest kluczowa dla jego niezawodności, a zrozumienie jego schematu ułatwia przeprowadzenie tych czynności. Podczas okresowych przeglądów należy przede wszystkim sprawdzić stan połączeń elektrycznych czy są czyste, dobrze dokręcone i nie noszą śladów przegrzewania. Należy skontrolować stan izolacji przewodów i kabli, szukając ewentualnych uszkodzeń mechanicznych. Ważne jest również sprawdzenie działania wszystkich zabezpieczeń, upewniając się, że zadziałają w odpowiednim momencie. W przypadku agregatów z układem SZR, konieczne jest przetestowanie jego poprawnego działania, symulując zanik zasilania sieciowego. Zrozumienie, gdzie na schemacie znajdują się poszczególne elementy, pozwala na szybkie zlokalizowanie ich i przeprowadzenie niezbędnych kontroli.

Przeczytaj również: Jak podłączyć potencjometr do falownika - uniknij powszechnych błędów

Czy można zasilać urządzenia jednofazowe z agregatu trójfazowego? Zasady i ograniczenia

Tak, jak najbardziej można zasilać urządzenia jednofazowe z agregatu trójfazowego. W praktyce jest to bardzo częste rozwiązanie, ponieważ większość standardowych urządzeń domowych pracuje na 230V. Należy jednak pamiętać o kluczowej zasadzie: równomierne obciążenie faz. Agregat trójfazowy posiada gniazda jednofazowe (230V) oraz jedno gniazdo trójfazowe (400V). Podłączając urządzenia jednofazowe, należy starać się rozłożyć je równomiernie na wszystkie trzy dostępne fazy. Oznacza to, że nie należy podłączać wszystkich urządzeń jednofazowych do jednego gniazda lub do tej samej fazy. Jeśli na przykład podłączymy mocny odbiornik jednofazowy do fazy "L1", a pozostałe fazy pozostawimy bez obciążenia, spowodujemy asymetrię, która może negatywnie wpłynąć na pracę agregatu. Dlatego zawsze należy zwracać uwagę na rozkład mocy między fazami, nawet przy zasilaniu urządzeń jednofazowych.
