Jak zmienić obroty silnika jednofazowego? Poradnik krok po kroku

Kacper Borkowski 1 czerwca 2026

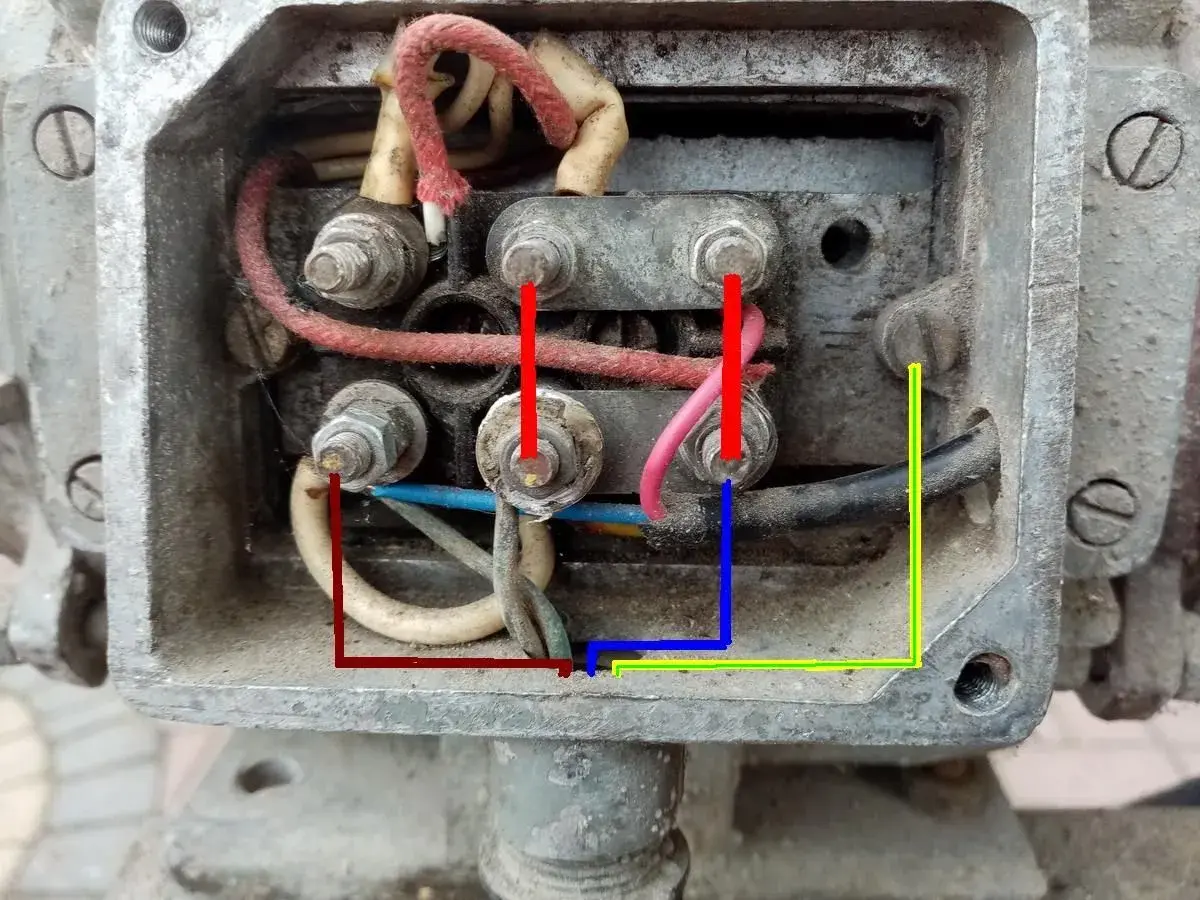

Schemat połączeń silnika jednofazowego. Kolorowe linie wskazują, jak zmienić obroty w silniku jednofazowym, modyfikując połączenia uzwojeń.

Spis treści

Zmiana prędkości obrotowej silnika jednofazowego to zadanie, które może wydawać się skomplikowane, ale z odpowiednią wiedzą staje się jak najbardziej wykonalne. Potrzeba regulacji obrotów pojawia się w wielu zastosowaniach od precyzyjnego sterowania przepływem w pompach, przez optymalizację pracy wentylatorów, aż po dostosowanie mocy elektronarzędzi do konkretnego zadania. Jednak kluczem do sukcesu jest zrozumienie, że nie wszystkie silniki jednofazowe reagują na te same metody regulacji. Niewłaściwe podejście może nie tylko okazać się nieskuteczne, ale przede wszystkim prowadzić do kosztownych uszkodzeń, a nawet całkowitego zniszczenia silnika.

Zanim zaczniesz planować jakiekolwiek modyfikacje, musisz wiedzieć, z jakim typem silnika masz do czynienia. To fundamentalna zasada, która pozwoli Ci uniknąć pułapek i wybrać rozwiązanie dopasowane do Twoich potrzeb. Ignorowanie tej kwestii jest jak próba naprawy samochodu bez znajomości jego marki możesz coś zepsuć, ale raczej nie naprawisz.

W tym artykule przeprowadzimy Cię przez proces identyfikacji silnika, omówimy dostępne metody regulacji i wyjaśnimy, dlaczego wybór odpowiedniego regulatora jest tak krytyczny. Pamiętaj, że bezpieczeństwo jest priorytetem, dlatego wszystkie prace wykonuj z odłączonym zasilaniem. Pozwól, że pokażę Ci, jak zrobić to mądrze i bezpiecznie.

Chcesz zmienić obroty w silniku jednofazowym? Sprawdź, zanim spalisz silnik!

Potrzeba regulacji prędkości obrotowej silników jednofazowych jest powszechna w wielu dziedzinach. Wyobraź sobie wentylator, który zamiast pracować na pełnych obrotach, może subtelnie chłodzić pomieszczenie, lub pompę, której przepływ można precyzyjnie dostosować do systemu nawadniania. Nawet w elektronarzędziach, możliwość zmiany obrotów pozwala na lepsze dopasowanie narzędzia do materiału i wykonywanej pracy. Te korzyści są oczywiste większa kontrola, oszczędność energii i potencjalnie dłuższa żywotność urządzeń.

Jednak, jak często bywa w technice, diabeł tkwi w szczegółach. Kluczowym aspektem, który determinuje możliwość i sposób regulacji prędkości, jest typ silnika jednofazowego. Nie można traktować wszystkich silników tak samo. Próba zastosowania prostej metody regulacji do niewłaściwego typu silnika to prosta droga do jego uszkodzenia. Zanim więc sięgniesz po pierwszy lepszy regulator, musisz wiedzieć, z czym masz do czynienia.

Niewłaściwa metoda regulacji może prowadzić do szeregu problemów, od nieprzyjemnego "buczenia" i wibracji, przez przegrzewanie się uzwojeń, aż po gwałtowny spadek momentu obrotowego, który uniemożliwi silnikowi wykonanie pracy. W skrajnych przypadkach może to skończyć się spaleniem silnika, co jest nie tylko kosztowne, ale i czasochłonne w naprawie lub wymianie. Dlatego tak ważne jest, aby podejść do tego zadania z odpowiednią wiedzą i ostrożnością.

Krok 1: Zidentyfikuj swój silnik klucz do sukcesu

Pierwszym i absolutnie kluczowym krokiem w procesie regulacji prędkości obrotowej jest dokładna identyfikacja typu posiadanego silnika. Najczęściej spotykamy dwa główne rodzaje silników jednofazowych: komutatorowe (szczotkowe) i indukcyjne (klatkowe). Każdy z nich ma swoją specyficzną budowę i charakterystykę pracy, co bezpośrednio wpływa na metody, jakie możemy zastosować do regulacji jego obrotów.

Silnik komutatorowy, znany również jako silnik uniwersalny lub szczotkowy, jest łatwy do rozpoznania. Jego cechą charakterystyczną jest obecność szczotek, które ślizgają się po komutatorze metalowym pierścieniu z podziałem na segmenty. To właśnie te elementy umożliwiają zmianę kierunku prądu w uzwojeniach wirnika. Silniki te są powszechnie stosowane w elektronarzędziach, takich jak wiertarki, szlifierki, a także w wielu urządzeniach AGD, na przykład w starszych typach pralek czy odkurzaczy. Ich zaletą jest możliwość pracy zarówno na prądzie stałym, jak i zmiennym, a także wysoki moment obrotowy przy niskich prędkościach.

Z kolei silnik indukcyjny, często nazywany klatkowym, jest konstrukcją bardziej zwartą i pozbawioną szczotek. Jego wirnik przypomina klatkę dla chomika, stąd nazwa. Silniki te zazwyczaj wymagają dodatkowego elementu do rozruchu, najczęściej kondensatora (rozruchowego lub pracy), który często znajduje się w charakterystycznej puszce obok silnika. Silniki indukcyjne są sercem wielu urządzeń, w których wymagana jest stabilna prędkość obrotowa, takich jak pompy wodne, wentylatory, sprężarki czy mieszadła. Są one zazwyczaj bardziej niezawodne i cichsze od silników komutatorowych.

Niezależnie od typu silnika, tabliczka znamionowa jest Twoim najlepszym przyjacielem. To na niej znajdziesz kluczowe informacje: moc silnika (W lub kW), napięcie zasilania (V), częstotliwość prądu (Hz), a często także oznaczenie typu silnika lub jego prędkość znamionową (RPM). Zrozumienie tych danych pozwoli Ci nie tylko dobrać odpowiedni regulator, ale także upewnić się, że silnik jest w dobrym stanie technicznym. Interpretacja tych danych jest niezbędna do prawidłowego doboru metody regulacji, ponieważ każdy typ silnika ma swoje ograniczenia i wymagania.

Metody regulacji obrotów która jest stworzona dla Twojego silnika?

Gdy już wiesz, z jakim silnikiem masz do czynienia, możemy przejść do omówienia metod regulacji. W przypadku silników komutatorowych, proces ten jest relatywnie prosty i ekonomiczny. Ponieważ ich prędkość obrotowa jest silnie zależna od przyłożonego napięcia, możemy ją regulować za pomocą prostych regulatorów napięciowych. Popularne rozwiązania to regulatory oparte na triakach, często spotykane jako ściemniacze do oświetlenia, lub bardziej zaawansowane układy scalone dedykowane do sterowania silnikami. Należy jednak pamiętać o istotnym kompromisie: obniżenie napięcia, choć zmniejsza prędkość, powoduje również znaczny spadek mocy i momentu obrotowego. Silnik może po prostu "nie mieć siły" do wykonania pracy, zwłaszcza pod obciążeniem.

Sytuacja staje się znacznie bardziej skomplikowana, gdy mamy do czynienia z silnikami indukcyjnymi. Ich prędkość obrotowa jest ściśle powiązana z częstotliwością prądu zasilającego oraz liczbą par biegunów w uzwojeniach silnika. Próba regulacji prędkości silnika indukcyjnego poprzez prostą zmianę napięcia, na przykład za pomocą zwykłego ściemniacza, jest przepisem na katastrofę. Taka metoda nie tylko jest skrajnie nieefektywna, ale przede wszystkim prowadzi do niepożądanego zjawiska "buczenia" silnika, jego gwałtownego przegrzewania się, a w konsekwencji do uszkodzenia uzwojeń lub nawet całkowitego zniszczenia. Moment obrotowy spada drastycznie, czyniąc silnik praktycznie bezużytecznym.

Dlatego dla silników indukcyjnych jedynym skutecznym, bezpiecznym i profesjonalnym rozwiązaniem jest zastosowanie falownika jednofazowego. Falownik, zwany również przemiennikiem częstotliwości, jest urządzeniem elektronicznym, które przetwarza napięcie sieciowe na napięcie o zmiennej częstotliwości i napięciu wyjściowym. Dzięki temu możliwe jest płynne sterowanie prędkością obrotową silnika indukcyjnego przy jednoczesnym zachowaniu jego momentu obrotowego. Choć falowniki są rozwiązaniem droższym niż proste regulatory napięciowe, gwarantują one stabilną pracę, bezpieczeństwo silnika i możliwość precyzyjnego dostosowania jego parametrów do wymagań aplikacji.

Warto również wspomnieć o alternatywnych metodach, które mogą być stosowane w specyficznych przypadkach. Dla wentylatorów, gdzie płynna regulacja nie zawsze jest konieczna, można zastosować skokową regulację napięcia za pomocą regulatorów transformatorowych, które przełączają uzwojenia transformatora, oferując kilka stałych poziomów prędkości. W niektórych zastosowaniach przemysłowych lub hobbystycznych, gdzie wymagana jest duża elastyczność, stosuje się również przekładnie mechaniczne, na przykład przekładnie pasowe z regulowaną średnicą kół pasowych, które pozwalają na zmianę prędkości obrotowej wału silnika.

Jak podłączyć regulator obrotów? Ogólny schemat i zasady bezpieczeństwa

Podczas jakichkolwiek prac związanych z elektryką, a zwłaszcza z modyfikacją układów zasilania silników, zasada numer jeden brzmi: ZAWSZE odłącz zasilanie! Przed rozpoczęciem jakichkolwiek podłączeń, sprawdzeń czy demontażu, upewnij się, że główny wyłącznik jest wyłączony, a przewody zasilające są odizolowane od źródła prądu. Praca pod napięciem jest skrajnie niebezpieczna i może prowadzić do porażenia prądem, uszkodzenia sprzętu, a nawet pożaru. Bezpieczeństwo jest absolutnym priorytetem.

W przypadku silnika komutatorowego, podłączenie prostego regulatora napięciowego jest zazwyczaj bardzo intuicyjne. Regulator ten działa jak potencjometr, regulując ilość prądu docierającego do silnika. Ogólny schemat polega na wpięciu regulatora w szereg z silnikiem. Oznacza to, że jeden przewód zasilający (np. fazowy) jest podłączany do wejścia regulatora, a z wyjścia regulatora przewód jest prowadzony bezpośrednio do jednego z zacisków silnika. Drugi zacisk silnika jest łączony z drugim przewodem zasilającym (np. neutralnym). Należy pamiętać, że regulator napięciowy może nie być odpowiedni dla silników o dużej mocy, a jego użycie wiąże się ze wspomnianym spadkiem momentu obrotowego.

Podłączenie falownika jednofazowego do silnika indukcyjnego wymaga nieco więcej uwagi, ale jest równie kluczowe dla prawidłowego działania i bezpieczeństwa. Falownik jest urządzeniem bardziej złożonym, które zazwyczaj posiada dedykowane zaciski do podłączenia zasilania sieciowego (jedna faza i neutralny, a także uziemienie ochronne), wyjścia do podłączenia silnika (zazwyczaj trzy przewody, nawet w przypadku silnika jednofazowego, gdzie jeden z przewodów może być nieużywany lub służyć do innych celów, zależnie od konstrukcji falownika) oraz często wejścia do podłączenia zewnętrznych sterowników (np. potencjometru do regulacji prędkości). Koniecznie przestrzegaj instrukcji producenta falownika każdy model może mieć swoje specyficzne wymagania dotyczące podłączeń, konfiguracji parametrów (np. ustawienia typu silnika, prądu znamionowego) oraz procedur bezpieczeństwa. Prawidłowe uziemienie jest w tym przypadku szczególnie ważne dla ochrony przed zakłóceniami i zapewnienia bezpieczeństwa.

Najczęstsze błędy i ich kosztowne konsekwencje jak ich uniknąć?

Błąd #1: Zły regulator do złego silnika. To chyba najczęściej popełniany błąd, który prowadzi do uszkodzenia silnika. Jak już wielokrotnie podkreślaliśmy, próba regulacji prędkości silnika indukcyjnego za pomocą prostego regulatora napięciowego (tego samego, który można by użyć do silnika komutatorowego) jest skrajnie niewłaściwa. Skutkuje to nie tylko nieefektywnością, ale przede wszystkim prowadzi do zjawiska zwanego "magnetycznym blokowaniem", gdzie silnik próbuje się obracać, ale nie ma wystarczającego momentu obrotowego, co generuje ogromne straty energii w postaci ciepła. Silnik zaczyna głośno buczeć, przegrzewa się, a jego uzwojenia mogą ulec trwałemu uszkodzeniu. Pamiętaj: silnik komutatorowy regulator napięciowy (z kompromisem mocy); silnik indukcyjny falownik (profesjonalne rozwiązanie).

Błąd #2: Ignorowanie chłodzenia silnika przy niskich obrotach. Wiele silników jednofazowych, zwłaszcza tych indukcyjnych, posiada wbudowany wentylator na wale silnika, który zapewnia jego chłodzenie. Kiedy obniżamy prędkość obrotową, wentylator również pracuje wolniej, co znacząco zmniejsza efektywność chłodzenia. Jeśli silnik pracuje pod obciążeniem, a jego obroty są znacznie zredukowane, może dojść do jego przegrzewania się, nawet jeśli regulator jest prawidłowo dobrany. Jest to szczególnie problematyczne w zastosowaniach, gdzie silnik pracuje w zamkniętej przestrzeni lub jest narażony na wysokie temperatury otoczenia. W takich przypadkach warto rozważyć dodatkowe, zewnętrzne chłodzenie lub ograniczyć czas pracy pod obciążeniem przy niskich obrotach.

Błąd #3: Utrata mocy i momentu obrotowego. Nawet w przypadku silników komutatorowych, gdzie regulacja napięciowa jest możliwa, należy być świadomym jej konsekwencji. Obniżenie napięcia zasilającego nie tylko zmniejsza prędkość obrotową, ale również proporcjonalnie obniża moment obrotowy silnika. Oznacza to, że silnik staje się "słabszy" i może mieć trudności z wykonaniem pracy, do której został pierwotnie przeznaczony. Jeśli aplikacja wymaga utrzymania wysokiego momentu obrotowego przy niskich obrotach (np. w niektórych rodzajach mieszadeł czy taśmociągów), prosta regulacja napięciowa będzie niewystarczająca. W przypadku silników indukcyjnych, falownik minimalizuje ten problem, pozwalając na zachowanie niemal pełnego momentu obrotowego w szerokim zakresie prędkości, co czyni go nieporównywalnie lepszym rozwiązaniem.

Co dalej? Praktyczne wskazówki przed zakupem regulatora

Przed zakupem jakiegokolwiek regulatora prędkości obrotowej, kluczowe jest prawidłowe dobranie jego mocy do mocy silnika. Zazwyczaj zaleca się, aby regulator miał zapas mocy wynoszący co najmniej 20-30% powyżej mocy silnika. Dlaczego? Silniki podczas rozruchu pobierają znacznie większy prąd niż podczas pracy. Regulator o zbyt małej mocy może nie poradzić sobie z tym chwilowym obciążeniem, co może prowadzić do jego uszkodzenia lub nieprawidłowego działania. Zawsze sprawdzaj rekomendacje producenta regulatora i silnika w tym zakresie.

Podsumowując, proces zmiany prędkości obrotowej silnika jednofazowego wymaga przemyślanego podejścia. Po pierwsze, zidentyfikuj typ swojego silnika to absolutna podstawa. Następnie, dobierz odpowiednią metodę regulacji: prosty regulator napięciowy dla silników komutatorowych (akceptując spadek mocy) lub profesjonalny falownik jednofazowy dla silników indukcyjnych. Pamiętaj o zasadach bezpieczeństwa zawsze odłączaj zasilanie przed pracą i postępuj zgodnie z instrukcjami producentów. Prawidłowa regulacja to nie tylko kwestia wygody, ale przede wszystkim inwestycja w długowieczność, efektywność i bezpieczną pracę Twoich urządzeń.

Źródło:

[1]

https://www.ebmia.pl/wiedza/faq/silniki-elektryczne/jakie-sa-rodzaje-silnikow-jednofazowych/

[2]

https://iautomatyka.pl/zmiana-kierunku-pracy-silnika-jednofazowego/

FAQ - Najczęstsze pytania

Patrz na budowę: szczotkowy ma szczotki i komutator; indukcyjny to klatka rotor i zwykle puszka z kondensatorem. Zastosowanie także pomaga w identyfikacji (narzędzia vs wentylatory/pompy).

Prosta regulacja napięciem w silniku indukcyjnym prowadzi do buczenia, przegrzania i spadku momentu obrotowego. Falownik utrzymuje stabilność i moment.

Falownik jednofazowy to przetwornica częstotliwości zasilająca silnik jedną fazą. Używasz go dla silników indukcyjnych, gdy potrzebujesz płynnej regulacji prędkości i zachowania momentu obrotowego.

Zawsze odłącz zasilanie, podłącz regulator w szereg (dla komutatorowego) lub użyj falownika zgodnie z instrukcją producenta. Zapewnij uziemienie i zabezpieczenia.
