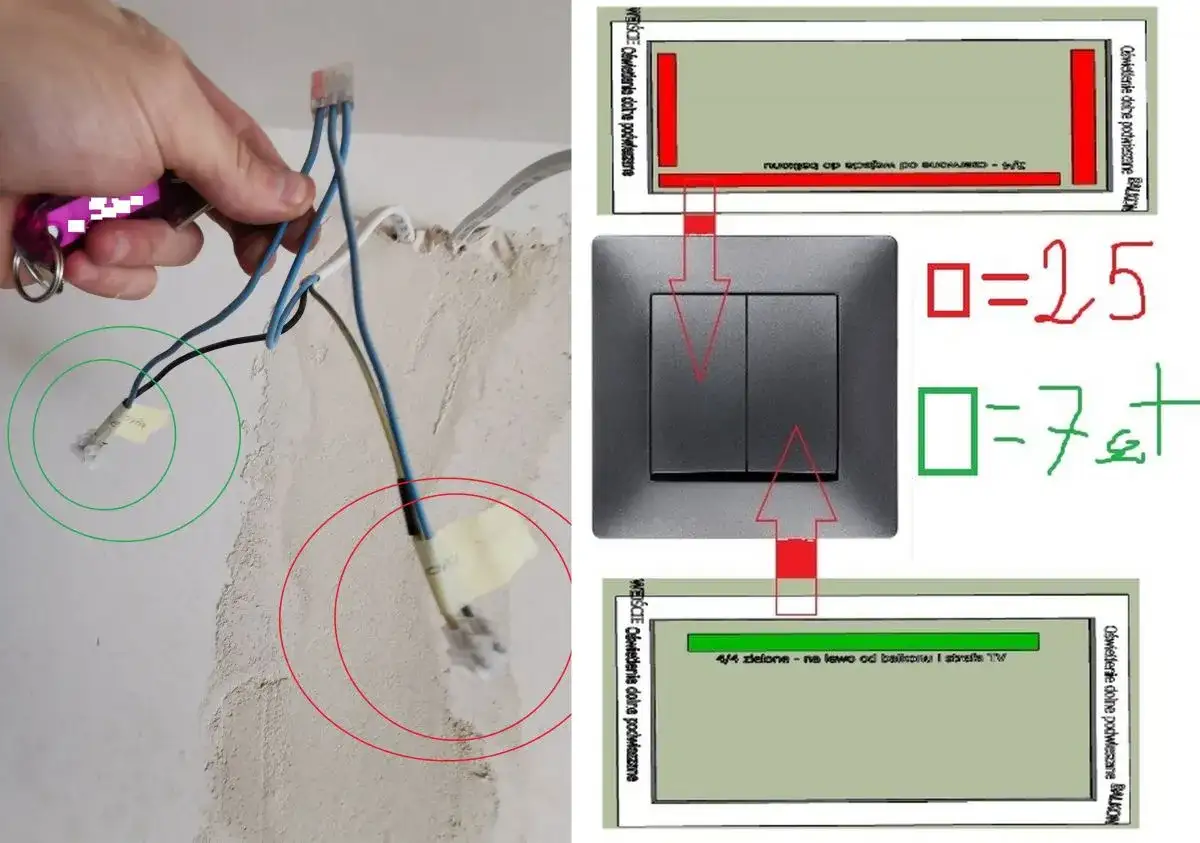

Podłączenie halogenów (oraz ich popularniejszych zamienników LED) w suficie wymaga rozróżnienia na dwa podstawowe systemy: 230V oraz 12V. Niezależnie od systemu, w domowych instalacjach oświetleniowych stosuje się niemal wyłącznie połączenie równoległe. Połączenie równoległe zapewnia, że każda oprawa oświetleniowa otrzymuje pełne napięcie zasilania (230V lub 12V), a awaria jednej żarówki nie wpływa na działanie pozostałych. Połączenie szeregowe, gdzie napięcie dzieli się między odbiorniki, jest w praktyce niestosowane dla oświetlenia sufitowego ze względu na niestabilność i ryzyko szybkiego uszkodzenia źródeł światła. Instalacja 230V (np. oprawy GU10): jest prostsza, ponieważ nie wymaga transformatora. Oprawy łączy się równolegle bezpośrednio do instalacji elektrycznej 230V. Przewód fazowy (L, brązowy/czarny) i neutralny (N, niebieski) z głównego zasilania są doprowadzane do każdej kolejnej oprawy. Do łączenia przewodów powszechnie zaleca się szybkozłączki, np. typu WAGO, jako bezpieczną i łatwą w użyciu alternatywę dla tradycyjnych kostek skręcanych. Instalacja 12V (np. oprawy MR16): wymaga użycia transformatora (zasilacza), który obniża napięcie sieciowe z 230V do 12V. Transformator podłącza się do instalacji 230V, a oprawy halogenowe/LED łączy się równolegle do wyjścia 12V transformatora. Kluczowy jest dobór transformatora o odpowiedniej mocy jego moc (wyrażona w watach, W) musi być wyższa niż suma mocy wszystkich podłączonych żarówek. Zaleca się zachowanie zapasu mocy na poziomie ok. 20-30%. Przy wymianie starych halogenów 12V na żarówki LED 12V, należy sprawdzić kompatybilność z istniejącym transformatorem. Starsze transformatory elektroniczne mogą wymagać minimalnego obciążenia, którego energooszczędne LEDy nie zapewniają, co prowadzi do migotania lub braku działania. Bezpieczeństwo: Przed rozpoczęciem jakichkolwiek prac absolutnie konieczne jest wyłączenie zasilania w skrzynce z bezpiecznikami i dodatkowe zweryfikowanie braku napięcia w przewodach za pomocą próbnika napięcia. Należy również przestrzegać standardowej kolorystyki przewodów: brązowy/czarny (fazowy L), niebieski (neutralny N) i żółto-zielony (ochronny PE).
Kluczowe informacje dotyczące podłączania oświetlenia sufitowego
- W domowych instalacjach oświetleniowych stosuje się niemal wyłącznie połączenie równoległe, zapewniające niezależne działanie każdej żarówki.
- Instalacja 230V jest prostsza, nie wymaga transformatora, a oprawy łączy się bezpośrednio do sieci.
- Instalacja 12V wymaga transformatora obniżającego napięcie, którego moc musi być większa niż suma mocy żarówek (zalecany zapas 20-30%).
- Przed rozpoczęciem prac zawsze należy wyłączyć zasilanie i zweryfikować brak napięcia próbnikiem.
- Do łączenia przewodów zaleca się szybkozłączki, np. typu WAGO, dla bezpieczeństwa i łatwości montażu.

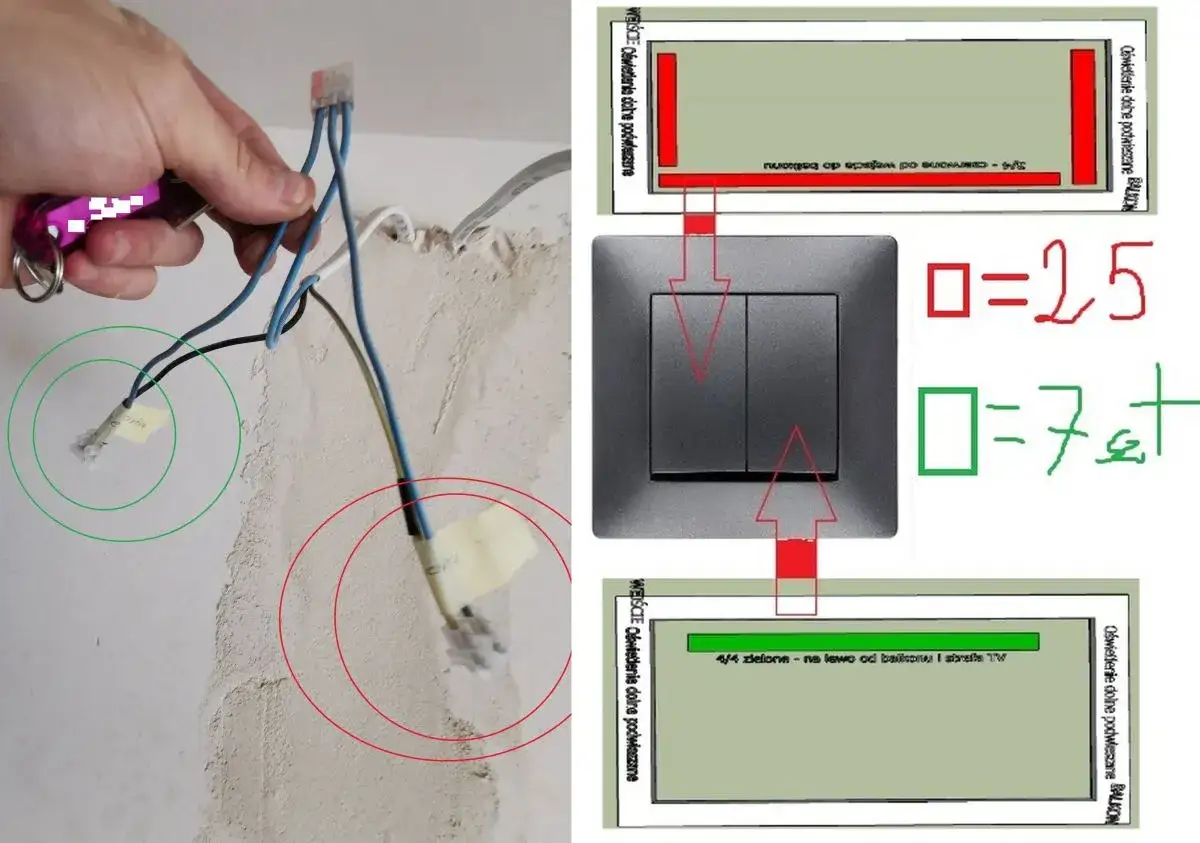

Zanim zaczniesz: Kluczowe różnice między halogenami 12V a 230V
Zrozumienie podstawowych różnic między systemami 12V i 230V jest kluczowe przed przystąpieniem do jakichkolwiek prac. To od tego wyboru zależy, jak będzie wyglądać instalacja i jakie elementy będą potrzebne. Niezależnie od wybranego systemu, w domowych instalacjach oświetleniowych stosuje się niemal wyłącznie połączenie równoległe, które zapewnia niezależne działanie każdej pojedynczej oprawy. To fundamentalna zasada, o której musisz pamiętać.
Instalacja 230V (np. żarówki GU10) prostota i bezpośrednie podłączenie
Instalacje 230V są zazwyczaj prostsze w montażu, ponieważ nie wymagają dodatkowego elementu, jakim jest transformator. Oprawy zasilane bezpośrednio z sieci 230V podłącza się równolegle do istniejącej instalacji elektrycznej. Oznacza to, że przewód fazowy (L) i neutralny (N) są doprowadzane do każdej oprawy z osobna. W tym rozwiązaniu kluczowe jest stosowanie bezpiecznych metod łączenia przewodów. Zamiast tradycyjnych kostek skręcanych, które z czasem mogą się poluzować, zdecydowanie zaleca się użycie nowoczesnych szybkozłączek, na przykład popularnych złączek WAGO. Zapewniają one pewne, trwałe i przede wszystkim bezpieczne połączenie.
Instalacja 12V (np. żarówki MR16) rola transformatora i na co uważać
W przypadku instalacji 12V, sercem systemu jest transformator (nazywany również zasilaczem), którego zadaniem jest obniżenie napięcia sieciowego 230V do bezpiecznego poziomu 12V. Transformator ten podłącza się do standardowej instalacji 230V, a następnie do jego wyjścia 12V podłączamy równolegle wszystkie oprawy. Bardzo ważne jest, aby transformator miał odpowiednią moc. Musi ona być wyższa niż suma mocy wszystkich podłączonych żarówek, a Według danych Łazienki-L.pl zaleca się, aby był to zapas rzędu 20-30%. Warto też pamiętać o potencjalnych problemach z kompatybilnością. Starsze transformatory, zaprojektowane z myślą o tradycyjnych halogenach, mogą nie współpracować poprawnie z nowoczesnymi żarówkami LED 12V. Może to objawiać się migotaniem światła, brakiem świecenia lub nawet szybkim uszkodzeniem żarówek LED.
Połączenie równoległe vs szeregowe: Dlaczego istnieje tylko jeden słuszny wybór?
Kluczową różnicą między połączeniem równoległym a szeregowym jest sposób, w jaki napięcie jest dystrybuowane do poszczególnych odbiorników. W połączeniu równoległym każda oprawa otrzymuje pełne napięcie zasilania czy to 230V, czy 12V. Dzięki temu każda żarówka działa niezależnie. Jeśli jedna z nich się przepali, pozostałe będą świecić bez zakłóceń. Jest to najbardziej stabilne i niezawodne rozwiązanie dla oświetlenia domowego. Z kolei w połączeniu szeregowym napięcie jest dzielone między wszystkie podłączone żarówki. Oznacza to, że każda żarówka otrzymuje tylko część całkowitego napięcia. Jest to rozwiązanie skrajnie niepraktyczne i ryzykowne w przypadku oświetlenia sufitowego. Awaria jednej żarówki powoduje przerwanie obwodu i zgaśnięcie wszystkich pozostałych. Ponadto, nierównomierne rozłożenie napięcia znacząco skraca żywotność źródeł światła.
Schemat podłączenia halogenów 230V (GU10) krok po kroku
Teraz przejdziemy do praktycznej części krok po kroku przeprowadzimy Cię przez proces podłączania oświetlenia 230V. Pamiętaj, że precyzja i bezwzględne przestrzeganie zasad bezpieczeństwa są tutaj absolutnie kluczowe. Nie spiesz się i dokładnie wykonuj każdy etap.
Niezbędne narzędzia i materiały: Przygotuj swój warsztat pracy
- Próbnik napięcia absolutnie niezbędny do sprawdzenia, czy obwód jest bezpieczny.
- Kombinerki do przytrzymywania i ewentualnego przycinania przewodów.
- Ściągacz izolacji do precyzyjnego zdejmowania izolacji z końcówek przewodów.
- Wkrętaki do montażu opraw i ewentualnych połączeń.
- Szybkozłączki WAGO (lub podobne) do bezpiecznego i trwałego łączenia przewodów.
- Przewody elektryczne (np. 3x1.5mm²) odpowiednio dobrane do obciążenia i typu instalacji.
- Oprawy GU10 wybrane zgodnie z estetyką pomieszczenia.
- Żarówki GU10 o odpowiedniej mocy i barwie światła.
Krok 1: BEZPIECZEŃSTWO! Jak prawidłowo i na pewno odciąć zasilanie?
Zanim cokolwiek dotkniesz, musisz upewnić się, że zasilanie jest odłączone. W tym celu udaj się do skrzynki z bezpiecznikami i wyłącz główny wyłącznik prądu lub ten odpowiedzialny za konkretny obwód, w którym będziesz pracować. Ale to nie wszystko! Po wyłączeniu bezpiecznika, koniecznie użyj próbnika napięcia. Dotknij nim każdego z przewodów, z którymi będziesz mieć do czynienia. Dopiero gdy próbnik potwierdzi brak napięcia, możesz przystąpić do dalszych prac. Pamiętaj o standardowej kolorystyce przewodów: brązowy lub czarny to przewód fazowy (L), niebieski to przewód neutralny (N), a żółto-zielony to przewód ochronny (PE), który należy podłączyć do odpowiedniego zacisku w oprawie, jeśli taki posiada.
Krok 2: Schemat połączenia równoległego wizualny przewodnik
Podłączenie równoległe dla opraw 230V polega na tym, że przewód fazowy (L) i neutralny (N) z głównego zasilania są rozdzielane i doprowadzane do każdej kolejnej oprawy. Jeśli oprawy posiadają zacisk ochronny (PE), również on musi być doprowadzony do każdej z nich. W praktyce wygląda to tak, że z puszki rozdzielczej wychodzą trzy przewody (L, N, PE). Przewód fazowy jest podłączany do zacisku "L" w pierwszej oprawie, a następnie z tej samej oprawy wychodzi kolejny przewód fazowy, który podłącza się do zacisku "L" w drugiej oprawie i tak dalej. Analogicznie postępujemy z przewodem neutralnym (N) i ochronnym (PE). Do łączenia przewodów w puszkach lub bezpośrednio w oprawach idealnie nadają się szybkozłączki WAGO.

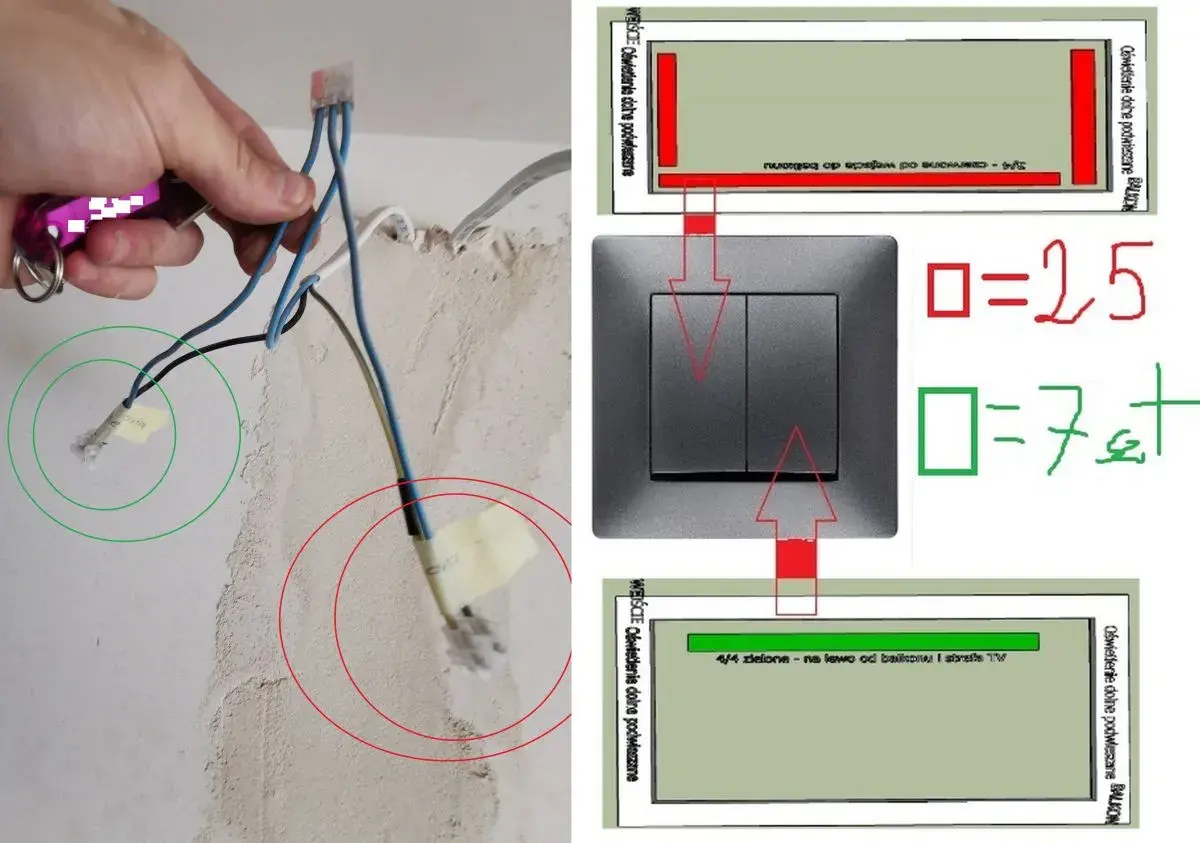

Krok 3: Łączenie przewodów od oprawy do oprawy za pomocą złączek WAGO
Używanie złączek WAGO jest niezwykle proste i bezpieczne. Najpierw należy precyzyjnie zdjąć izolację z końcówki przewodu na długość około 10-12 mm, tak aby odsłonięty fragment kabla był odpowiedniej długości do wsunięcia w złączkę. Następnie, po otwarciu klapki złączki (lub po prostu wsuwając w odpowiedni otwór, w zależności od modelu), należy wsunąć przewód do samego końca. Upewnij się, że przewód jest dobrze osadzony i nie ma możliwości jego wysunięcia. Złączki WAGO zapewniają pewne i trwałe połączenie, eliminując ryzyko poluzowania się przewodów, które mogłoby prowadzić do zwarcia lub iskrzenia.
Schemat podłączenia halogenów 12V z transformatorem
Teraz zajmiemy się instalacją 12V, która wymaga zastosowania transformatora. Choć jest to nieco bardziej skomplikowane niż bezpośrednie podłączenie 230V, również jest to zadanie wykonalne dla amatora, pod warunkiem zachowania szczególnej ostrożności. Kluczowa jest tutaj prawidłowa konfiguracja i dobór odpowiednich komponentów, zwłaszcza transformatora.
Jak dobrać transformator (zasilacz) o właściwej mocy? Prosty wzór i zasada 20% zapasu
Dobór transformatora o odpowiedniej mocy jest absolutnie krytyczny dla poprawnego działania i trwałości całego systemu. Aby obliczyć wymaganą moc, należy zsumować moc wszystkich żarówek, które planujesz podłączyć. Następnie do tej sumy dodaj zapas mocy wynoszący około 20-30%. Na przykład, jeśli planujesz zainstalować pięć żarówek o mocy 10W każda (łącznie 50W), potrzebujesz transformatora o mocy co najmniej 60-65W (50W + 20-30%). Zastosowanie transformatora o zbyt małej mocy spowoduje jego przeciążenie, przegrzewanie, a w efekcie może doprowadzić do jego uszkodzenia lub uszkodzenia podłączonych żarówek. Zbyt duża moc transformatora zazwyczaj nie jest problemem, ale warto pamiętać, że niektóre starsze typy transformatorów mogą mieć problemy z pracą przy bardzo niskim obciążeniu.
Krok 1: Podłączenie transformatora do instalacji 230V
Zanim zaczniesz podłączać transformator, pamiętaj o najważniejszej zasadzie: wyłącz zasilanie w obwodzie. Użyj próbnika napięcia, aby upewnić się, że przewody, z którymi będziesz pracować, są pozbawione napięcia. Transformator posiada zazwyczaj zaciski oznaczone jako wejście 230V. Do tych zacisków należy podłączyć przewody fazowy (L brązowy/czarny) i neutralny (N niebieski) z instalacji domowej. Jeśli transformator posiada zacisk ochronny (PE), należy go również podłączyć do przewodu ochronnego z instalacji 230V. Upewnij się, że połączenia są solidne i dobrze zaizolowane.
Krok 2: Schemat rozprowadzenia przewodów 12V do opraw
Po podłączeniu transformatora do sieci 230V, należy rozprowadzić przewody niskiego napięcia (12V) do poszczególnych opraw. Również w tym przypadku stosuje się połączenie równoległe. Od wyjścia 12V transformatora wychodzą dwa przewody (plusowy i minusowy), które następnie są rozdzielane do każdej oprawy. Przewody stosowane w instalacjach 12V mogą być cieńsze niż te używane w instalacjach 230V, ale nadal muszą być odpowiednio dobrane do obciążenia, aby uniknąć nadmiernego spadku napięcia na ich długości. Podobnie jak w przypadku instalacji 230V, do łączenia przewodów przy oprawach zaleca się stosowanie szybkozłączek.
Krok 3: Ostateczne połączenie żarówek i pierwsze uruchomienie
Gdy wszystkie przewody są już poprowadzone, czas na podłączenie żarówek do opraw. Upewnij się, że żarówki są prawidłowo zamocowane i mają odpowiednią moc oraz napięcie (12V). Przed włączeniem zasilania, jeszcze raz dokładnie sprawdź wszystkie połączenia zarówno te przy transformatorze, jak i przy każdej oprawie. Upewnij się, że nie ma żadnych luźnych przewodów ani zwarć. Po podwójnym sprawdzeniu, możesz włączyć zasilanie. Obserwuj, czy wszystkie żarówki świecą poprawnie i równomiernie. W przypadku jakichkolwiek nieprawidłowości, takich jak migotanie światła, brak świecenia którejś z żarówek, czy nadmierne nagrzewanie się elementów, natychmiast wyłącz zasilanie i ponownie sprawdź wszystkie połączenia.
Najczęstsze błędy montażowe i jak ich unikać
Nawet przy najlepszych chęciach, podczas samodzielnego montażu instalacji elektrycznych można popełnić błędy. Znajomość najczęstszych pułapek i sposobów ich unikania pozwoli Ci stworzyć bezpieczną i w pełni funkcjonalną instalację. Pamiętaj, że bezpieczeństwo jest najważniejsze, a prawidłowe wykonanie pracy zapewni Ci spokój na lata.
Błąd nr 1: Złe obliczenie mocy transformatora co grozi Twoim żarówkom?
Jak już wspominaliśmy, dobranie transformatora o niewystarczającej mocy to jeden z najczęstszych błędów. Konsekwencje są zazwyczaj dotkliwe: żarówki mogą migotać, świecić słabiej, a sam transformator może ulec przeciążeniu i szybkiemu uszkodzeniu. W skrajnych przypadkach może to prowadzić nawet do pożaru. Zbyt mała moc transformatora to prosta droga do frustracji i dodatkowych kosztów związanych z wymianą uszkodzonych elementów. Zawsze pamiętaj o zasadzie zapasu mocy!
Błąd nr 2: Mylenie połączenia szeregowego z równoległym i jego konsekwencje
Podłączenie żarówek szeregowo w suficie to błąd, który niemal gwarantuje problemy. Jak już tłumaczyliśmy, w takim układzie napięcie dzieli się między wszystkie żarówki. Oznacza to, że każda żarówka otrzymuje znacznie niższe napięcie, co skraca jej żywotność. Co gorsza, jeśli jedna żarówka ulegnie awarii, cały obwód przestaje działać. Wyobraź sobie, że w kilka minut po montażu musisz szukać przepalonej żarówki w całym szeregu, aby przywrócić światło. Jest to bardzo niepraktyczne i nieefektywne rozwiązanie dla oświetlenia sufitowego.
Błąd nr 3: Niestabilne połączenia dlaczego warto używać sprawdzonych złączek?
Luźne lub źle wykonane połączenia elektryczne to potencjalne źródło wielu problemów. Mogą one prowadzić do iskrzenia, które z czasem może doprowadzić do przegrzania izolacji, zwarcia, a nawet zaprószenia ognia. Tradycyjne kostki skręcane, choć popularne, z czasem mogą się poluzować, zwłaszcza pod wpływem wibracji czy zmian temperatury. Dlatego tak ważne jest stosowanie nowoczesnych, pewnych rozwiązań, takich jak szybkozłączki WAGO. Zapewniają one stały, bezpieczny kontakt elektryczny i są znacznie bardziej odporne na rozluźnienie.
Błąd nr 4: Wymiana starych halogenów na LEDy bez sprawdzenia transformatora
Wielu użytkowników decyduje się na wymianę tradycyjnych żarówek halogenowych 12V na energooszczędne żarówki LED. Jest to świetny pomysł, ale często zapomina się o kompatybilności z istniejącym transformatorem. Starsze transformatory elektroniczne, często stosowane do zasilania halogenów, wymagają pewnego minimalnego obciążenia, aby działać poprawnie. Nowoczesne żarówki LED, ze względu na swoją niską moc, mogą tego obciążenia nie zapewnić. Skutkiem tego może być migotanie światła, brak świecenia lub nawet szybkie uszkodzenie żarówek LED. W takich przypadkach konieczna jest wymiana transformatora na model dedykowany do zasilania żarówek LED.
Twoja instalacja gotowa finalne sprawdzenie i kluczowe zasady na przyszłość
Po wykonaniu wszystkich prac montażowych, nadszedł czas na ostatnie, ale równie ważne czynności dokładne sprawdzenie poprawności działania całej instalacji. Pamiętaj, że nawet po udanym montażu, warto zachować pewne nawyki, które zapewnią bezpieczeństwo i długowieczność Twojego oświetlenia.
Jak sprawdzić poprawność działania całej instalacji?
- Upewnij się, że wszystkie podłączone żarówki świecą.
- Sprawdź, czy światło jest równomierne i nie ma widocznego migotania.
- Delikatnie dotknij opraw i przewodów (jeśli są dostępne) żadne elementy nie powinny nadmiernie się nagrzewać.
- Obserwuj działanie instalacji przez kilka dni po montażu, zwracając uwagę na ewentualne niepokojące objawy.
Przeczytaj również: Jak podłączyć potencjometr do falownika - uniknij powszechnych błędów
O czym pamiętać, wymieniając żarówkę w przyszłości?
Kiedy przyjdzie czas na wymianę żarówki, zawsze pamiętaj o podstawowych zasadach bezpieczeństwa. Przed rozpoczęciem jakichkolwiek czynności, bezwzględnie wyłącz zasilanie w obwodzie, w którym znajduje się wymieniana żarówka. Upewnij się, że dobrałeś żarówkę o odpowiednim napięciu (12V lub 230V) i mocy, zgodnej z parametrami oprawy i instalacji. W przypadku instalacji 12V, jeśli wymieniasz żarówki halogenowe na LED, przypomnij sobie o kwestii kompatybilności z transformatorem warto sprawdzić, czy nowy typ żarówki będzie działał poprawnie z obecnym zasilaczem.
