Schemat ideowy instalacji elektrycznej: Co musisz wiedzieć?

Schemat ideowy instalacji elektrycznej to kluczowy dokument, który stanowi serce każdego projektu elektrycznego. Jest to uproszczony rysunek techniczny, który nie tylko pokazuje, jak poszczególne elementy instalacji mają ze sobą współpracować, ale przede wszystkim definiuje zasadę ich działania. Bez solidnej podstawy, jaką jest dobrze wykonany schemat ideowy, trudno mówić o bezpieczeństwie i niezawodności całej instalacji. W tym artykule przyjrzymy się bliżej temu, czym dokładnie jest schemat ideowy, jakie są jego kluczowe elementy, kto jest uprawniony do jego tworzenia w Polsce, a także jak odróżnić go od innych rodzajów schematów. To niezbędna lektura dla każdego, kto styka się z tematyką instalacji elektrycznych, od inwestorów po przyszłych elektryków.

Dlaczego schemat ideowy to absolutna podstawa każdej bezpiecznej instalacji elektrycznej?

Schemat ideowy instalacji elektrycznej to, w swojej istocie, uproszczony rysunek techniczny. Jego głównym celem jest przedstawienie zasady działania oraz funkcjonalnych powiązań między poszczególnymi elementami składowymi instalacji. Kluczowe jest tutaj słowo "zasada działania", ponieważ schemat ideowy nie skupia się na fizycznym rozmieszczeniu elementów ani ich dokładnych wymiarach. Jest to raczej koncepcyjny plan, który pokazuje, jak energia elektryczna ma przepływać i jak poszczególne komponenty mają ze sobą współdziałać, aby zapewnić pożądaną funkcjonalność. Bez tej koncepcyjnej podstawy, cała instalacja mogłaby okazać się nie tylko nieefektywna, ale przede wszystkim niebezpieczna. W Polsce, schemat ideowy jest integralną częścią projektu budowlanego, co oznacza, że podlega ścisłym regulacjom prawnym. Wymagania dotyczące jego zawartości i formy określają przede wszystkim Ustawa Prawo budowlane oraz Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Te przepisy gwarantują, że instalacje są projektowane i wykonywane zgodnie z obowiązującymi normami, co przekłada się bezpośrednio na bezpieczeństwo użytkowników.

Schemat ideowy, jednokreskowy, a może montażowy? Poznaj różnice, by zrozumieć projektanta

W świecie elektryki często spotykamy się z różnymi rodzajami schematów, które mogą wprowadzać w zakłopotanie. Zrozumienie ich specyfiki jest kluczowe dla prawidłowej interpretacji dokumentacji projektowej. Przyjrzyjmy się zatem, czym różnią się od siebie schemat ideowy, jednokreskowy i montażowy.

Kiedy liczy się tylko koncepcja i zasada działania? Schemat ideowy

Jak już wspomnieliśmy, schemat ideowy skupia się na ogólnej koncepcji i zasadzie działania instalacji. Jest to najbardziej abstrakcyjny z przedstawianych schematów. Pokazuje, jakie funkcje mają spełniać poszczególne elementy i jak są ze sobą powiązane w sensie logicznym, a nie fizycznym. Jest to punkt wyjścia do dalszych prac projektowych i kluczowy do zrozumienia logiki działania układu.

Uproszczony standard w dokumentacji: Co dokładnie pokazuje schemat jednokreskowy?

Schemat jednokreskowy jest formą znacznie bardziej praktyczną dla ogólnego przedstawienia układu zasilania. Jest to popularne i uproszczone przedstawienie, w którym nawet obwody trójfazowe czy wielokrotne połączenia są symbolizowane za pomocą jednej linii. Jego główną zaletą jest zwiększona czytelność w kontekście całego systemu zasilania, pokazując główne punkty podziału energii, zabezpieczenia i główne obwody bez nadmiernego zagłębiania się w szczegóły połączeń poszczególnych przewodów. Jest często wykorzystywany w dokumentacji powykonawczej i do prezentacji ogólnego układu instalacji.

Precyzyjna mapa dla elektryka: Dlaczego schemat montażowy jest tak szczegółowy?

Schemat montażowy, zwany również wykonawczym, to najbardziej szczegółowy z omawianych typów. Jego zadaniem jest dostarczenie wykonawcy wszystkich niezbędnych informacji do fizycznej realizacji instalacji. Pokazuje on dokładne rozmieszczenie wszystkich elementów, takich jak gniazda, włączniki, puszki instalacyjne, punkty oświetleniowe, a także precyzyjny przebieg przewodów między nimi. Jest to swoista mapa dla elektryka, która minimalizuje ryzyko błędów podczas montażu i zapewnia zgodność wykonania z projektem.

Anatomia schematu ideowego: Jak odczytać kluczowe informacje z rysunku?

Aby w pełni wykorzystać potencjał schematu ideowego, niezbędne jest zrozumienie jego podstawowych elementów składowych. To właśnie one niosą ze sobą kluczowe informacje o tym, jak instalacja ma działać.

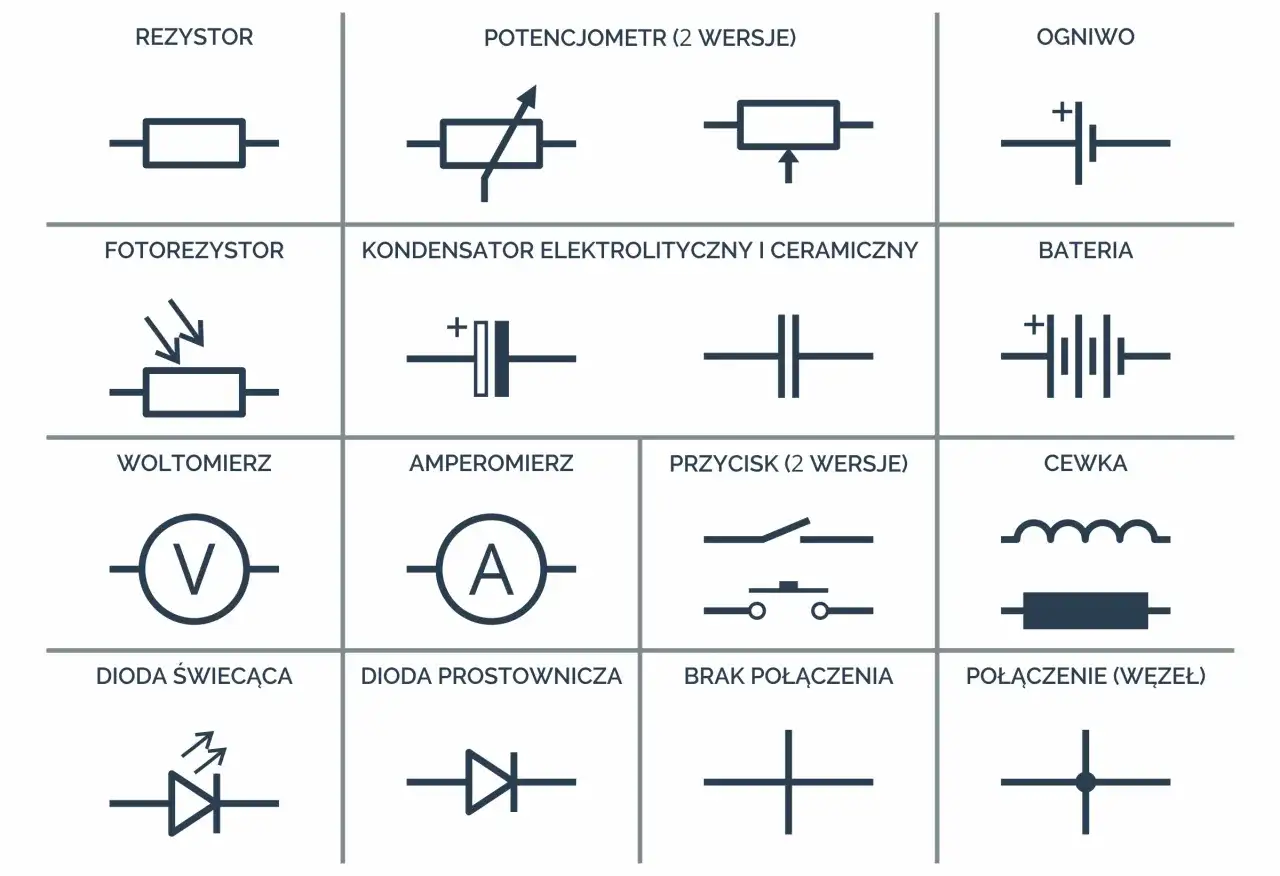

Najważniejsze symbole, które musisz rozpoznać: Od gniazdka po wyłącznik różnicowoprądowy

Schemat ideowy posługuje się znormalizowanymi symbolami graficznymi, które są zgodne z obowiązującymi Polskimi Normami, na przykład z serii PN-HD 60364. Pozwalają one na jednoznaczne zidentyfikowanie poszczególnych elementów instalacji. Do najczęściej spotykanych należą:

• Źródła zasilania (np. symbol sieci energetycznej, generatora).
• Rozdzielnice (główne i podrzędne, symbolizujące punkty podziału i zabezpieczenia).
• Zabezpieczenia (np. bezpieczniki, wyłączniki nadprądowe, wyłączniki różnicowoprądowe te ostatnie są kluczowe dla ochrony przeciwporażeniowej).
• Łączniki (np. włączniki światła, przełączniki).
• Gniazda (różnego typu, w tym gniazda zasilające i telekomunikacyjne).
• Punkty oświetleniowe (symbolizujące miejsca montażu lamp).
• Urządzenia odbiorcze (np. silniki, grzałki).

Każdy z tych symboli ma swoje ściśle określone znaczenie, które pozwala na szybkie zorientowanie się w funkcji danego elementu w układzie.

Linie i połączenia: Co mówią o przepływie energii w Twoim domu?

Linie na schemacie ideowym symbolizują przewody elektryczne oraz ich połączenia. Sposób ich poprowadzenia i zaznaczenia wskazuje na ogólne zasady przepływu energii. Choć schemat ideowy nie pokazuje dokładnego przebiegu, to właśnie linie informują nas o tym, które elementy są ze sobą połączone i w jaki sposób energia elektryczna ma docierać do poszczególnych odbiorników. Różne typy linii mogą również oznaczać różne rodzaje przewodów (np. fazowe, neutralne, ochronne).

Opisy i oznaczenia na schemacie: Mały druk o wielkim znaczeniu

Poza symbolami graficznymi, kluczową rolę odgrywają również opisy, legendy i inne oznaczenia umieszczone na schemacie. Legenda wyjaśnia znaczenie użytych symboli i skrótów, co jest nieocenione przy odczytywaniu dokumentacji. Oznaczenia mogą dotyczyć parametrów technicznych poszczególnych elementów (np. prąd znamionowy zabezpieczeń), typów obwodów (np. obwód oświetleniowy, obwód gniazd), czy też numeracji poszczególnych elementów. Ignorowanie tych detali może prowadzić do poważnych błędów interpretacyjnych.

Kto może legalnie stworzyć schemat instalacji elektrycznej w Polsce? Prawo i praktyka

Kwestia tego, kto może tworzyć oficjalne projekty instalacji elektrycznych, w tym schematy ideowe, jest ściśle regulowana przez polskie prawo. Jest to niezwykle ważne z punktu widzenia bezpieczeństwa i legalności wykonanych prac.

Rola projektanta z uprawnieniami budowlanymi: Kiedy jest niezbędny i dlaczego?

Zgodnie z obowiązującymi przepisami, oficjalny projekt instalacji elektrycznej, który jest częścią projektu budowlanego i jest niezbędny do uzyskania pozwolenia na budowę lub zgłoszenia, musi być sporządzony i podpisany przez osobę posiadającą odpowiednie uprawnienia budowlane. W przypadku instalacji elektrycznych, są to uprawnienia w specjalności instalacyjnej w zakresie sieci, instalacji i urządzeń elektrycznych i elektroenergetycznych. Bez tych uprawnień, projekt nie ma mocy prawnej i nie może być podstawą do wykonania instalacji. Jest to wymóg Prawa budowlanego, mający na celu zapewnienie, że projekty są tworzone przez kompetentne osoby, które rozumieją ryzyko związane z elektrycznością i potrafią zaprojektować bezpieczne rozwiązania.

Czy elektryk z uprawnieniami SEP może przygotować oficjalny schemat?

Często pojawia się pytanie, czy posiadanie uprawnień SEP (Stowarzyszenia Elektryków Polskich) jest wystarczające do projektowania instalacji. Odpowiedź brzmi: nie. Uprawnienia SEP, choć niezbędne do pracy przy instalacjach elektrycznych (np. do wykonywania pomiarów, konserwacji, eksploatacji), nie są równoznaczne z uprawnieniami projektowymi w rozumieniu Prawa budowlanego. Uprawnienia SEP dzielą się na kwalifikacje do eksploatacji (E) i dozoru (D), które pozwalają na pracę przy urządzeniach, ale nie na ich projektowanie. Projektowanie instalacji elektrycznych wymaga wspomnianych wcześniej uprawnień budowlanych.

Szkic na własne potrzeby: Co możesz narysować samodzielnie, a czego absolutnie nie?

Osoba nieposiadająca uprawnień budowlanych może oczywiście samodzielnie wykonać szkic lub prosty schemat instalacji na własne potrzeby. Może to być pomocne przy planowaniu rozmieszczenia punktów elektrycznych w domu czy przy zrozumieniu działania prostego obwodu. Jednakże, taki schemat nie ma mocy prawnej i nie może być traktowany jako oficjalny projekt. Do celów formalnych, uzyskania pozwoleń, odbiorów technicznych, a przede wszystkim dla zapewnienia bezpieczeństwa wykonania, zawsze konieczne jest zlecenie wykonania projektu profesjonalnemu projektantowi z odpowiednimi uprawnieniami.

Od teorii do praktyki: Analiza przykładowego schematu ideowego dla domu jednorodzinnego

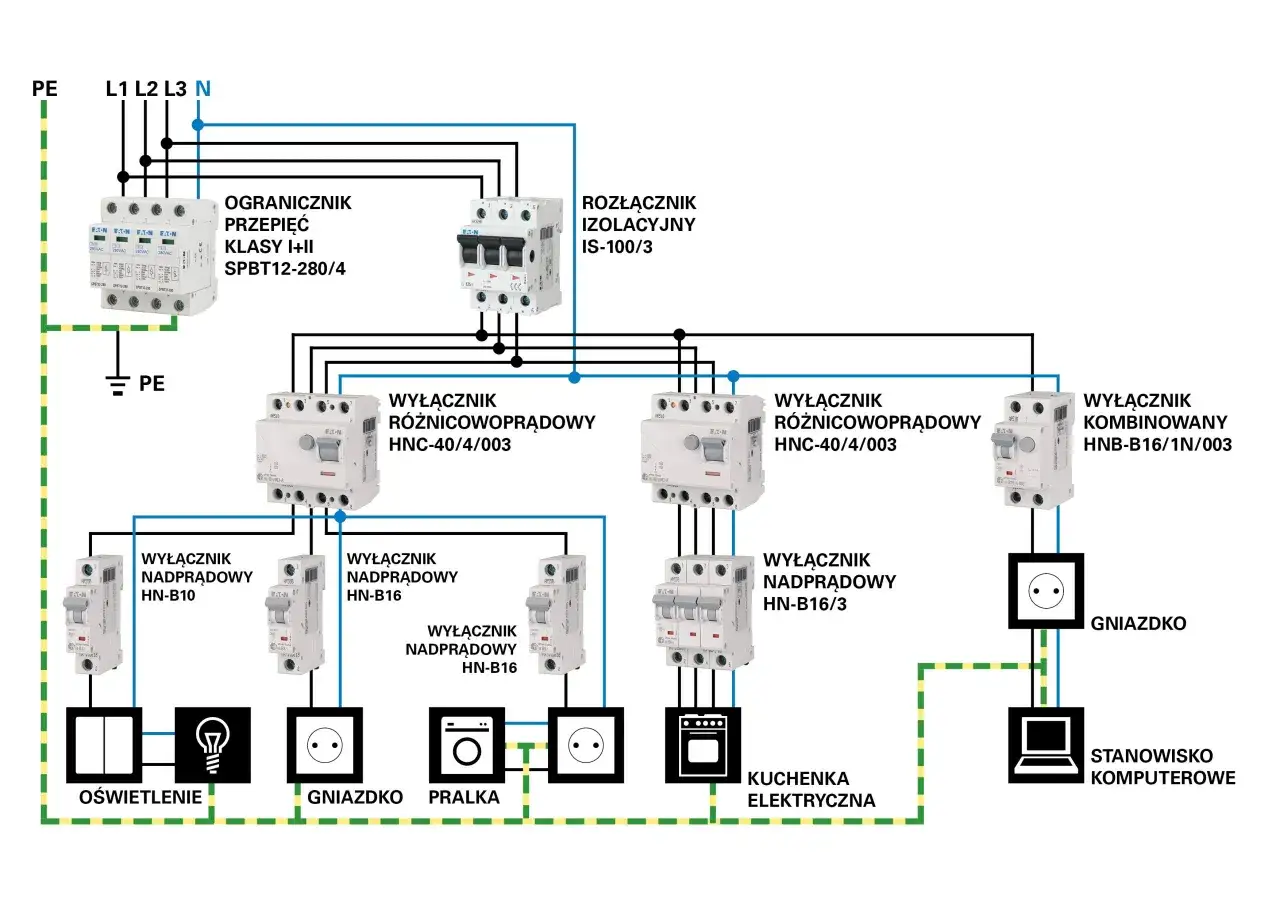

Aby lepiej zrozumieć, jak schemat ideowy działa w praktyce, przeanalizujmy hipotetyczny przykład prostego układu dla domu jednorodzinnego. Wyobraźmy sobie schemat, który pokazuje drogę energii od przyłącza do podstawowych punktów odbioru.

Krok po kroku: Interpretacja połączeń od przyłącza do ostatniego gniazdka

Na schemacie ideowym dla domu jednorodzinnego, proces ten rozpoczyna się od symbolu reprezentującego przyłącze energetyczne. Następnie energia przechodzi do głównej rozdzielnicy. Wewnątrz rozdzielnicy widzimy symbole zabezpieczeń zazwyczaj jest to główny wyłącznik nadprądowy i wyłącznik różnicowoprądowy, chroniący całą instalację. Od tych zabezpieczeń odchodzą linie symbolizujące poszczególne obwody. Na przykład, możemy zobaczyć obwód prowadzący do kuchni, obwód oświetleniowy dla salonu, obwód gniazd w sypialniach, czy też obwód dedykowany dla łazienki. Każdy z tych obwodów jest zazwyczaj chroniony osobnym wyłącznikiem nadprądowym w rozdzielnicy. Schemat pokazuje, jak te obwody są logicznie powiązane i jakie zabezpieczenia nad nimi czuwają, zapewniając bezpieczeństwo i możliwość odłączenia poszczególnych części instalacji w razie potrzeby.

Przeczytaj również: Jak podłączyć potencjometr do falownika - uniknij powszechnych błędów

Jak na schemacie ideowym wyglądają wydzielone obwody (oświetlenie, kuchnia, łazienka)?

Koncepcja wydzielonych obwodów jest kluczowa dla bezpieczeństwa i funkcjonalności instalacji. Na schemacie ideowym są one zazwyczaj przedstawiane jako oddzielne linie wychodzące z rozdzielnicy, często z przypisanymi im indywidualnymi zabezpieczeniami. Obwód oświetleniowy może być symbolizowany jako linia prowadząca do punktów świetlnych, podczas gdy obwód gniazd w kuchni będzie pokazywał połączenie z gniazdami, które ze względu na większe obciążenie, często wymagają mocniejszych zabezpieczeń i grubszego przekroju przewodów. Obwód łazienkowy, ze względu na specyficzne warunki (wilgoć), jest zawsze projektowany z myślą o szczególnym zabezpieczeniu, często z użyciem wyłącznika różnicowoprądowego o niższym progu zadziałania. Schemat ideowy jasno komunikuje tę separację i dedykację poszczególnych obwodów, co jest podstawą do dalszego, bardziej szczegółowego projektowania.

Nowoczesne narzędzia pracy: Jakie oprogramowanie wykorzystuje się dziś do rysowania schematów?

Współczesne projektowanie instalacji elektrycznych opiera się na zaawansowanym oprogramowaniu, które znacząco ułatwia pracę i zwiększa precyzję. Oto przegląd najczęściej używanych narzędzi:

• Programy komercyjne typu CAD:
  • AutoCAD Electrical: Jedna z najpopularniejszych platform CAD, oferująca rozbudowane funkcje do projektowania schematów elektrycznych, automatyzacji tworzenia dokumentacji i zarządzania listami części.
  • SEE Electrical: Specjalistyczne oprogramowanie do projektowania instalacji elektrycznych, cenione za intuicyjny interfejs i bogatą bazę symboli.
  • SOLIDWORKS Electrical: Zintegrowane rozwiązanie, które pozwala na projektowanie zarówno schematów elektrycznych, jak i modeli 3D, co ułatwia kolizyjność i wizualizację.
• Darmowe alternatywy:
  • KiCad: Potężny, darmowy i otwarty pakiet oprogramowania do projektowania schematów elektronicznych i płytek drukowanych, który może być również wykorzystywany do prostszych schematów elektrycznych.
  • SEE Electrical FREE: Darmowa wersja popularnego oprogramowania SEE Electrical, oferująca podstawowe funkcje do tworzenia schematów.
  • QElectroTech: Kolejne darmowe narzędzie, które pozwala na tworzenie schematów elektrycznych z wykorzystaniem bibliotek symboli.

Wybór oprogramowania często zależy od skali projektu, budżetu i indywidualnych preferencji projektanta, jednak wszystkie te narzędzia służą jednemu celowi: stworzeniu czytelnej, precyzyjnej i zgodnej z normami dokumentacji technicznej.

Najczęstsze błędy w schematach ideowych i jak mogą wpłynąć na bezpieczeństwo instalacji

Nawet najbardziej doświadczeni projektanci mogą popełnić błędy, a w przypadku schematów ideowych, ich konsekwencje mogą być bardzo poważne. Oto kilka najczęstszych pułapek:

• Brak spójności z normami: Niewłaściwe użycie symboli, niezgodność z Polskimi Normami lub przepisami Prawa budowlanego może prowadzić do problemów z odbiorem instalacji i jej legalnością.
• Niekompletność danych: Pominięcie kluczowych elementów, takich jak wszystkie potrzebne zabezpieczenia, punkty uziemiające czy opis poszczególnych obwodów, może skutkować nieprawidłowym działaniem instalacji lub zagrożeniem bezpieczeństwa.
• Błędne oznaczenia: Niewłaściwe parametry zabezpieczeń, błędne typy przewodów czy pomyłki w oznaczeniach mogą prowadzić do przegrzewania się instalacji, zwarć, a nawet pożaru.
• Nieuwzględnienie wszystkich obciążeń: Niewłaściwe oszacowanie zapotrzebowania na moc, zwłaszcza w przypadku urządzeń o dużym poborze prądu (np. płyta indukcyjna, klimatyzacja), może skutkować przeciążeniem obwodów i awariami.

Każdy z tych błędów może mieć fatalne skutki dla bezpieczeństwa, funkcjonalności i legalności instalacji elektrycznej. Dlatego tak ważne jest, aby schematy były tworzone przez osoby posiadające odpowiednie kwalifikacje i doświadczenie, a także aby były dokładnie weryfikowane.

Twój schemat jest gotowy co dalej? Jak schemat ideowy przekłada się na realne prace budowlane?

Gdy schemat ideowy jest już gotowy i zatwierdzony, nie jest to koniec drogi, a raczej początek kolejnego etapu. Schemat ideowy, jako dokument koncepcyjny, stanowi fundament do dalszych prac projektowych i wykonawczych. Na jego podstawie powstają bardziej szczegółowe rysunki: schemat jednokreskowy, który precyzuje układ zasilania, oraz schemat montażowy, który stanowi dokładną instrukcję dla elektryków na budowie. Jest to punkt wyjścia dla całego procesu realizacji instalacji, od zakupu materiałów, przez prace montażowe, aż po odbiory techniczne. Schemat ideowy jest również kluczowym dokumentem dla nadzoru budowlanego, który weryfikuje zgodność wykonania z projektem. Bez niego, budowa instalacji elektrycznej byłaby chaotyczna i obarczona ogromnym ryzykiem.
