Ten artykuł stanowi kompleksowy, praktyczny przewodnik dla każdego, kto chce bezpiecznie i poprawnie podłączyć kondensator do silnika jednofazowego. Dowiesz się, jak wybrać odpowiedni kondensator, krok po kroku wykonasz połączenie oraz poznasz zasady bezpieczeństwa i sposoby rozwiązywania typowych problemów. To niezbędna lektura, aby Twój silnik działał niezawodnie i efektywnie.

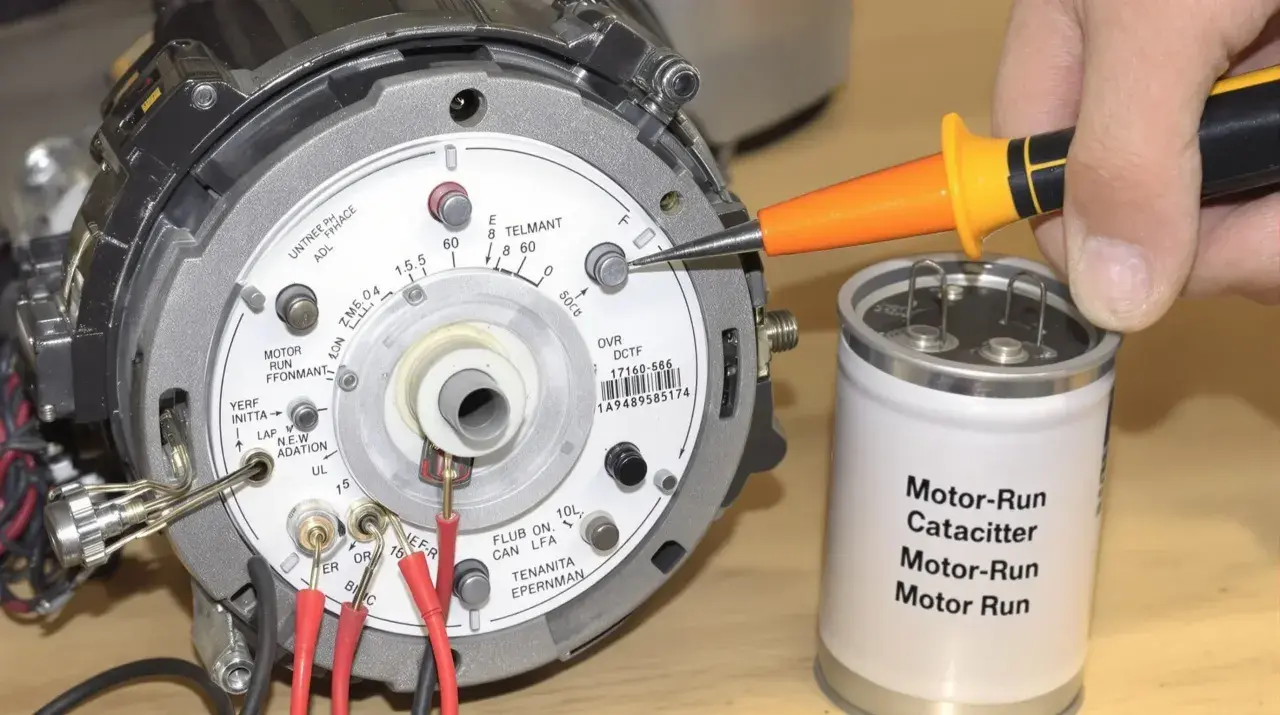

Prawidłowe podłączenie kondensatora do silnika jednofazowego zapewnia jego niezawodną pracę i bezpieczny rozruch
- Kondensator tworzy przesunięcie fazowe niezbędne do rozruchu silnika jednofazowego.
- Wyróżnia się kondensatory pracy (podłączone na stałe) i rozruchowe (tymczasowe, o większej pojemności).
- Dobór pojemności kondensatora pracy to około 60-70 µF na każdy 1 kW mocy silnika.
- Napięcie znamionowe kondensatora powinno być wyższe niż napięcie sieci, np. 400V/450V dla sieci 230V.
- Zmiana kierunku obrotów silnika polega na zamianie podłączenia końcówek jednego z uzwojeń.
- Identyfikacja uzwojeń (głównego i pomocniczego) jest możliwa multimetrem uzwojenie pomocnicze ma wyższą rezystancję.
Dlaczego kondensator jest absolutnie niezbędny dla Twojego silnika jednofazowego?
Silniki jednofazowe, w przeciwieństwie do trójfazowych, do rozruchu wymagają dodatkowego elementu, którym jest kondensator. Tworzy on przesunięcie fazowe, generując wirujące pole magnetyczne niezbędne do wprawienia wirnika w ruch. Bez niego silnik jednofazowy nie jest w stanie samodzielnie wystartować. Próba uruchomienia go bez kondensatora zazwyczaj kończy się jedynie buczeniem i brakiem ruchu, a w skrajnych przypadkach może prowadzić do przegrzania i uszkodzenia uzwojeń.
Rola kondensatora: Jak mały element wprawia silnik w ruch?
Fundamentalna rola kondensatora polega na stworzeniu tzw. przesunięcia fazowego prądu w uzwojeniu pomocniczym względem prądu w uzwojeniu głównym. Wyobraź sobie, że silnik jednofazowy bez kondensatora działa jak silnik z jednym "popychaczem" nie ma siły, by się sam obrócić. Kondensator, podłączony w odpowiedni sposób, dodaje drugi "popychacz", który jest lekko opóźniony w fazie. To właśnie ta różnica w "popychaniu" generuje wirujące pole magnetyczne, które wprawia wirnik w ruch obrotowy. Bez tego efektu silnik po prostu nie ruszy.
Co się stanie, gdy podłączysz silnik bez kondensatora?
Jeśli spróbujesz uruchomić silnik jednofazowy bez kondensatora, najczęściej usłyszysz jedynie charakterystyczne buczenie. Silnik może drgać, ale wirnik nie zacznie się obracać. W niektórych przypadkach, jeśli pomożesz mu delikatnie obrócić ręką, może ruszyć, ale będzie pracował nierówno i z mniejszą mocą. Długotrwałe próby uruchomienia w ten sposób są bardzo szkodliwe prowadzą do nadmiernego nagrzewania się uzwojeń, co może skutkować trwałym uszkodzeniem silnika. Dlatego kondensator jest nie tylko elementem ułatwiającym start, ale wręcz koniecznym do prawidłowego działania.
Kondensator rozruchowy czy pracy? Kluczowe różnice, które musisz znać przed podłączeniem
Kiedy już wiesz, dlaczego kondensator jest ważny, musisz zrozumieć, że nie każdy kondensator jest taki sam. Wyróżniamy dwa podstawowe typy, które służą nieco innym celom i mają odmienne parametry. Ich niewłaściwe zastosowanie może prowadzić do problemów z pracą silnika, a nawet jego uszkodzenia. Dlatego tak ważne jest, aby wiedzieć, czym się różnią i który wybrać do konkretnego zadania.
Kondensator pracy (roboczy) cichy maratończyk Twojego silnika
Kondensator pracy, nazywany też roboczym, jest podłączony do uzwojenia pomocniczego silnika na stałe. Pozostaje w obwodzie przez cały czas, gdy silnik pracuje. Jego głównym zadaniem jest zapewnienie stabilnego, wirującego pola magnetycznego po rozruchu, co przekłada się na płynną i efektywną pracę silnika. Kondensatory pracy mają zazwyczaj mniejszą pojemność, mieszczącą się w zakresie od kilku do kilkudziesięciu mikrofaradów (µF). Są zaprojektowane do ciągłej pracy pod obciążeniem.
Kondensator rozruchowy sprinter na wagę złota
Kondensator rozruchowy ma zupełnie inne zadanie. Jest on używany tylko i wyłącznie w momencie startu silnika. Jego znacznie większa pojemność (często od kilkudziesięciu do kilkuset µF) dostarcza dodatkowego, silnego impulsu, który pomaga silnikowi pokonać początkowy opór i osiągnąć odpowiednią prędkość obrotową. Po rozruchu, gdy silnik już "łapie" obroty, kondensator rozruchowy jest odłączany od obwodu. Najczęściej dzieje się to za pomocą wyłącznika odśrodkowego, który jest integralną częścią silnika.
Czy można używać ich zamiennie? (Odpowiedź: nie!)
Absolutnie nie! Kondensatory pracy i rozruchowe nie są zamienne. Podłączenie kondensatora rozruchowego na stałe do silnika jest bardzo niebezpieczne. Jego duża pojemność spowoduje przepływ zbyt dużego prądu przez uzwojenie pomocnicze, co doprowadzi do jego przegrzewania, a w konsekwencji do uszkodzenia silnika. Z drugiej strony, próba uruchomienia silnika za pomocą kondensatora pracy może okazać się nieskuteczna jego pojemność może być zbyt mała, aby zapewnić wystarczający moment obrotowy do rozruchu. Zawsze stosuj typ kondensatora zgodny z przeznaczeniem.
Jak bezbłędnie dobrać kondensator do mocy silnika? Praktyczny poradnik
Wybór odpowiedniego kondensatora to klucz do prawidłowej i bezpiecznej pracy silnika. Nie chodzi tu tylko o typ kondensatora (pracy czy rozruchowy), ale także o jego parametry: pojemność i napięcie. Zbyt mała pojemność może uniemożliwić rozruch, a zbyt duża uszkodzić silnik. Podobnie jest z napięciem. Oto praktyczne wskazówki, które pomogą Ci dokonać właściwego wyboru.
Złota zasada doboru pojemności: Prosty wzór, który zawsze działa
Dla kondensatora pracy istnieje ogólna zasada przeliczeniowa, która sprawdza się w większości przypadków. Przyjmuje się, że na każdy 1 kilowat (kW) mocy silnika jednofazowego potrzebujemy około 60 do 70 mikrofaradów (µF) pojemności kondensatora pracy. Na przykład, dla silnika o mocy 1,5 kW, optymalna pojemność kondensatora pracy będzie wynosić od 90 µF (1,5 kW * 60 µF/kW) do 105 µF (1,5 kW * 70 µF/kW). Pamiętaj, że to jest wartość orientacyjna. Najdokładniejsze informacje zawsze znajdują się w dokumentacji technicznej silnika lub na jego tabliczce znamionowej.
Napięcie kondensatora dlaczego "więcej" znaczy "bezpieczniej"?
Napięcie znamionowe kondensatora to parametr określający maksymalne napięcie, jakie może on bezpiecznie wytrzymać. Jest to niezwykle ważny aspekt, ponieważ kondensator pracuje w sieci elektrycznej, która może generować chwilowe przepięcia. Dlatego napięcie znamionowe kondensatora musi być zawsze wyższe niż napięcie sieci zasilającej. Dla standardowej sieci jednofazowej o napięciu 230V, zaleca się stosowanie kondensatorów o napięciu znamionowym 400V lub nawet 450V. Taki zapas napięcia zapewnia większe bezpieczeństwo i dłuższą żywotność kondensatora, chroniąc go przed uszkodzeniem.
Czytanie tabliczki znamionowej silnika gdzie szukać informacji o kondensatorze?
Tabliczka znamionowa silnika to kopalnia wiedzy o jego parametrach pracy. Zazwyczaj znajdziesz tam informacje o mocy silnika (w kW lub KM), napięciu zasilania (np. 230V), prądzie znamionowym, prędkości obrotowej (RPM) oraz, co najważniejsze w tym kontekście, o zalecanej pojemności kondensatora pracy (często oznaczanej jako "C" lub "µF") i ewentualnie rozruchowego. Producent często podaje tam precyzyjne wartości, które są najlepiej dopasowane do danego modelu silnika. Zawsze warto zacząć poszukiwania od tabliczki znamionowej.
Zanim zaczniesz: Absolutne podstawy bezpieczeństwa przy pracy z elektrycznością
Praca z prądem elektrycznym, nawet tym o niskim napięciu, zawsze wiąże się z ryzykiem. Porażenie prądem może mieć tragiczne skutki, dlatego bezpieczeństwo powinno być absolutnym priorytetem. Zanim przystąpisz do jakichkolwiek prac przy silniku czy kondensatorze, zapoznaj się z poniższymi zasadami i bezwzględnie ich przestrzegaj. Pamiętaj, że zaniedbanie jednego, pozornie błahego kroku, może mieć poważne konsekwencje.
Krok 1: Odłącz zasilanie pewność ponad wszystko
To najważniejszy krok. Zanim dotkniesz jakiegokolwiek przewodu czy elementu elektrycznego, musisz mieć absolutną pewność, że instalacja jest pozbawiona napięcia. Nie wystarczy wyłączyć urządzenie przełącznikiem. Należy odłączyć je od źródła zasilania wyciągnąć wtyczkę z gniazdka lub wyłączyć odpowiedni bezpiecznik w skrzynce rozdzielczej. Po odłączeniu zasilania, zawsze zweryfikuj brak napięcia za pomocą miernika uniwersalnego (multimetru), sprawdzając każdą parę przewodów, które będziesz dotykać.
Krok 2: Rozładuj stary kondensator jak uniknąć porażenia prądem?
Kondensatory, nawet po odłączeniu zasilania, mogą przechowywać ładunek elektryczny. Stary, uszkodzony lub nawet sprawny kondensator może stanowić poważne zagrożenie porażenia prądem. Aby bezpiecznie go rozładować, użyj narzędzia z dobrym izolowanym uchwytem, które ma na końcu element przewodzący (np. śrubokręt z metalową końcówką). Dotknij jednocześnie obu jego końcówek lub odpowiednich punktów na obudowie (jeśli są oznaczone). Można też użyć specjalnego rezystora rozładowującego. Celem jest kontrolowane odprowadzenie zgromadzonej energii. Nigdy nie próbuj rozładowywać kondensatora przez zwarcie go gołymi rękami!
Narzędzia, których będziesz potrzebować do bezpiecznej pracy
Aby praca była bezpieczna i przebiegała sprawnie, potrzebujesz odpowiednich narzędzi. Oto lista podstawowych, które warto mieć pod ręką:
- Izolowane śrubokręty: Zapewniają bezpieczeństwo podczas odkręcania i przykręcania śrubek w puszkach połączeniowych i obudowach.
- Kombinerki i szczypce: Przydatne do chwytania, zginania i odizolowywania przewodów. Upewnij się, że mają izolowane rękojeści.
- Multimetr (miernik uniwersalny): Niezbędny do sprawdzania obecności napięcia, pomiaru rezystancji (np. uzwojeń) i ciągłości obwodu.
- Rękawice ochronne: Izolujące rękawice elektroizolacyjne dodatkowo chronią przed porażeniem.
- Okulary ochronne: Chronią oczy przed ewentualnymi iskrami lub odpryskami.
Podłączanie kondensatora krok po kroku: Schematy i instrukcje dla każdego
Teraz, gdy masz już niezbędną wiedzę teoretyczną i zadbałeś o bezpieczeństwo, czas przejść do praktyki. Podłączenie kondensatora do silnika jednofazowego nie jest skomplikowane, ale wymaga precyzji i zrozumienia, jak poszczególne elementy są ze sobą połączone. Poniżej znajdziesz szczegółowe instrukcje, które krok po kroku przeprowadzą Cię przez ten proces.
Identyfikacja uzwojeń (U1, U2, Z1, Z2) praktyczna metoda z użyciem multimetru
Większość silników jednofazowych ma cztery główne końcówki uzwojeń: dwie należące do uzwojenia głównego (roboczego) i dwie do uzwojenia pomocniczego (rozruchowego). Aby je zidentyfikować, użyj multimetru ustawionego na pomiar rezystancji (omomierz). Zmierz rezystancję między wszystkimi parami końcówek. Uzwojenie pomocnicze zazwyczaj ma wyższą rezystancję niż uzwojenie główne. Na przykład, jeśli zmierzysz 10 Ω między parą zacisków, a 25 Ω między inną parą, to ta pierwsza para to uzwojenie główne, a druga pomocnicze. Często uzwojenia te są oznaczone na tabliczce zaciskowej silnika jako U1, U2 (główne) i Z1, Z2 (pomocnicze).
Schemat 1: Podłączenie kondensatora pracy (najczęstszy przypadek)
W tym najczęściej spotykanym układzie, kondensator pracy jest podłączony na stałe. Schemat wygląda następująco: Uzwojenie główne silnika jest podłączone bezpośrednio do sieci zasilającej (np. jeden przewód fazowy i jeden neutralny). Uzwojenie pomocnicze jest włączone szeregowo z kondensatorem pracy. Cały ten szeregowy obwód (uzwojenie pomocnicze + kondensator pracy) jest następnie podłączony równolegle do uzwojenia głównego, również do sieci zasilającej. W praktyce oznacza to, że jeden koniec uzwojenia głównego i jeden koniec uzwojenia pomocniczego są połączone razem i podłączone do jednego z przewodów zasilających (np. fazowego). Drugi koniec uzwojenia głównego jest podłączony do drugiego przewodu zasilającego (np. neutralnego). Natomiast drugi koniec uzwojenia pomocniczego jest podłączony do jednego z zacisków kondensatora, a drugi zacisk kondensatora jest podłączony do drugiego końca uzwojenia głównego (czyli do przewodu zasilającego, do którego podłączone jest uzwojenie główne).
Schemat 2: Podłączenie kondensatora rozruchowego z wyłącznikiem odśrodkowym
Ten układ stosuje się, gdy potrzebny jest duży moment rozruchowy. Kondensator rozruchowy jest podłączony szeregowo z wyłącznikiem odśrodkowym. Cały ten zespół (kondensator + wyłącznik) jest podłączony równolegle do uzwojenia pomocniczego. Uzwojenie główne jest podłączone do sieci zasilającej. Na początku, gdy silnik stoi, wyłącznik odśrodkowy jest zamknięty, co włącza kondensator rozruchowy do obwodu uzwojenia pomocniczego. Po rozruchu, gdy silnik osiągnie odpowiednią prędkość (zwykle ok. 75-80% prędkości znamionowej), siła odśrodkowa otwiera wyłącznik, odłączając kondensator rozruchowy. Pozostaje tylko uzwojenie główne i, jeśli jest stosowany, kondensator pracy.
Schemat 3: Podłączenie silnika z dwoma kondensatorami (pracy i rozruchowym)
Najbardziej zaawansowane rozwiązanie, zapewniające zarówno dobry rozruch, jak i stabilną pracę. W tym układzie stosuje się oba typy kondensatorów. Kondensator pracy jest podłączony na stałe szeregowo z uzwojeniem pomocniczym, podobnie jak w Schemacie 1. Dodatkowo, kondensator rozruchowy jest podłączony równolegle do kondensatora pracy (lub bezpośrednio do uzwojenia pomocniczego) i jest połączony z wyłącznikiem odśrodkowym. Na czas rozruchu oba kondensatory pracują razem, zapewniając maksymalny moment obrotowy. Po osiągnięciu prędkości obrotowej wyłącznik odśrodkowy odłącza kondensator rozruchowy, pozostawiając w obwodzie tylko kondensator pracy, który zapewnia stabilną pracę silnika.
Jak zmienić kierunek obrotów silnika? Prosta zmiana, która czyni cuda
Czasami zachodzi potrzeba zmiany kierunku obrotów silnika jednofazowego na przykład w pompach, wentylatorach czy mieszadłach. Na szczęście, w większości przypadków, nie wymaga to wymiany silnika ani skomplikowanych przeróbek. Wystarczy odpowiednia modyfikacja połączeń elektrycznych. Zrozumienie tej prostej zasady pozwoli Ci dostosować pracę silnika do Twoich potrzeb.
Zasada zmiany obrotów: na czym polega przełączanie uzwojeń?
Kierunek obrotów wirnika w silniku jednofazowym jest determinowany przez kierunek wirowania pola magnetycznego wytwarzanego przez uzwojenia. Pole to powstaje dzięki współpracy uzwojenia głównego i pomocniczego, zasilanych przez kondensator. Aby zmienić kierunek obrotów, wystarczy odwrócić fazę jednego z uzwojeń względem drugiego. W praktyce oznacza to zmianę sposobu podłączenia albo uzwojenia głównego, albo pomocniczego do zacisków zasilania lub kondensatora. Ta prosta zamiana powoduje odwrócenie kierunku wirującego pola magnetycznego, a co za tym idzie kierunku obrotów silnika.
Praktyczny schemat zmiany obrotów "w prawo" i "w lewo" na kostce zaciskowej
Większość silników jednofazowych posiada kostkę zaciskową z szeregiem zacisków i mostków, które umożliwiają łatwą zmianę konfiguracji połączeń. Zazwyczaj uzwojenia główne i pomocnicze są oznaczone literami (np. U1, U2 dla głównego; Z1, Z2 dla pomocniczego). Aby zmienić kierunek obrotów, należy zidentyfikować, które zaciski tworzą uzwojenia i jak są ze sobą połączone. Następnie, zgodnie ze schematem podanym przez producenta silnika (często umieszczonym na wewnętrznej stronie pokrywy kostki zaciskowej), należy przełożyć mostki lub przewody. Na przykład, jeśli standardowe podłączenie daje obroty w prawo, aby uzyskać obroty w lewo, może być konieczne zamienienie miejscami przewodów Z1 i Z2 lub przełożenie mostka z pozycji, która łączy Z1 z U1, na pozycję łączącą Z2 z U1.
Podłączenie przełącznika L-P (Lewo-Prawo) dla kogo to rozwiązanie jest idealne?
Dla aplikacji, gdzie zmiana kierunku obrotów jest często potrzebna, idealnym rozwiązaniem jest zastosowanie dedykowanego przełącznika L-P (Lewo-Prawo). Taki przełącznik jest zewnętrznym elementem, który montuje się między silnikiem a źródłem zasilania. Jego działanie polega na wewnętrznym przełączaniu odpowiednich połączeń elektrycznych, co pozwala na zmianę kierunku obrotów silnika bez konieczności otwierania jego obudowy czy manipulowania przy kostce zaciskowej. Jest to rozwiązanie wygodne, szybkie i bezpieczne, szczególnie gdy silnik jest zamontowany w trudno dostępnym miejscu lub gdy zmiana kierunku jest wykonywana wielokrotnie.
Najczęstsze błędy i problemy co zrobić, gdy coś pójdzie nie tak?
Nawet przy zachowaniu wszelkich środków ostrożności, czasem pojawiają się problemy z pracą silnika jednofazowego i jego kondensatora. Zidentyfikowanie przyczyny i szybkie jej usunięcie pozwoli Ci uniknąć dalszych uszkodzeń i przestojów. Oto przegląd najczęstszych awarii i wskazówki, jak sobie z nimi radzić.
Problem: Silnik tylko buczy i nie startuje czy to wina kondensatora?
Jeśli silnik wydaje dźwięk buczenia, ale nie rusza lub rusza z wielkim trudem, przyczyn może być kilka. Oczywiście, uszkodzony kondensator (brak pojemności lub zwarcie) jest jedną z najczęstszych. Sprawdź go multimetrem (jeśli masz funkcję pomiaru pojemności) lub wymień na nowy o tych samych parametrach. Inne możliwe przyczyny to: niewłaściwa pojemność (zbyt mała dla kondensatora pracy lub rozruchowego), uszkodzony wyłącznik odśrodkowy (nie włącza kondensatora rozruchowego), zablokowanie mechaniczne wirnika (np. przez zanieczyszczenia lub uszkodzone łożyska) lub zbyt duże obciążenie, którego silnik nie jest w stanie pokonać.
Problem: Silnik jest słaby i mocno się grzeje skutki złej pojemności
Słaba praca silnika i nadmierne nagrzewanie się często są związane z nieprawidłowym doborem pojemności kondensatora. Jeśli pojemność kondensatora pracy jest zbyt mała, silnik może nie osiągać pełnej mocy i pracować nierówno, co prowadzi do jego przegrzewania. Z kolei zbyt duża pojemność kondensatora pracy (lub pozostawienie kondensatora rozruchowego na stałe) powoduje przepływ zbyt dużego prądu przez uzwojenie pomocnicze, co również prowadzi do jego przegrzewania i może skutkować trwałym uszkodzeniem silnika. Warto sprawdzić, czy zastosowana pojemność jest zgodna z zaleceniami producenta.
Przeczytaj również: Jak podłączyć potencjometr do falownika - uniknij powszechnych błędów
Problem: Kondensator "puchnie" lub wybucha jak uniknąć tej groźnej awarii?
Spuchnięta lub eksplodująca obudowa kondensatora to sygnał poważnej awarii, która może być niebezpieczna. Najczęstsze przyczyny to: przekroczenie napięcia znamionowego (np. przez przepięcie w sieci lub zastosowanie kondensatora o za niskim napięciu), wady fabryczne, przegrzewanie się (np. gdy kondensator rozruchowy nie jest odłączany lub silnik pracuje w zbyt wysokiej temperaturze otoczenia), a także po prostu zużycie materiału po wielu latach pracy. Aby uniknąć takich sytuacji, zawsze stosuj kondensatory o odpowiednim napięciu znamionowym, dbaj o właściwe chłodzenie silnika i regularnie kontroluj stan kondensatorów, zwłaszcza jeśli zauważysz jakiekolwiek oznaki wybrzuszenia czy wycieku.
