Podłączenie potencjometru do falownika to kluczowy proces, który umożliwia kontrolowanie różnych parametrów w systemach elektronicznych. Właściwe połączenie jest niezbędne, aby zapewnić prawidłowe działanie urządzenia oraz uniknąć problemów technicznych. W artykule przedstawimy krok po kroku, jak prawidłowo podłączyć potencjometr, aby maksymalnie wykorzystać jego możliwości.
Proces ten wymaga zrozumienia podstawowych połączeń oraz funkcji poszczególnych nóżek potencjometru. Wiele osób popełnia typowe błędy, które mogą prowadzić do nieprawidłowego działania falownika. Dlatego ważne jest, aby zapoznać się z informacjami zawartymi w tym artykule, które pomogą uniknąć powszechnych pułapek i zapewnią prawidłową konfigurację.
Najważniejsze informacje:- Podłączenie potencjometru wymaga podłączenia skrajnych nóżek do gniazd +10V i COM.
- Środkowa nóżka potencjometru powinna być podłączona do analogowego gniazda AI, oznaczonego numerem 2 lub 3.
- Wybór odpowiedniego potencjometru jest kluczowy dla prawidłowego działania falownika.
- Unikaj typowych błędów, takich jak nieprawidłowe połączenia lub złe ustawienia gniazd.
- Zdiagnozowanie problemów z podłączeniem może pomóc w szybkim rozwiązaniu ewentualnych usterek.

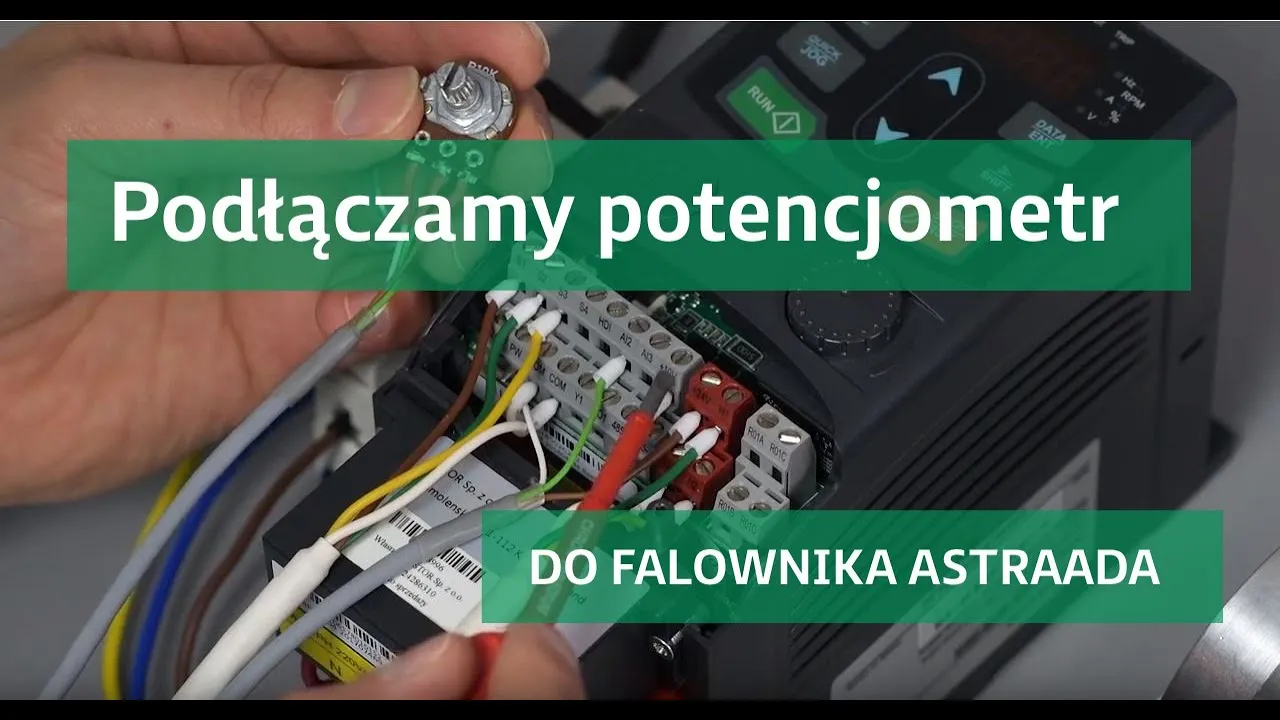

Jak prawidłowo podłączyć potencjometr do falownika - krok po kroku
Podłączenie potencjometru do falownika jest kluczowym procesem, który wymaga precyzyjnego wykonania. Właściwe połączenie zapewnia nie tylko prawidłowe działanie falownika, ale także możliwość skutecznego sterowania jego parametrami. W tym artykule omówimy, jak prawidłowo podłączyć potencjometr, aby uniknąć typowych błędów, które mogą prowadzić do problemów technicznych.
Na początku należy zwrócić uwagę na kilka istotnych kroków. Podłączenie skrajnych nóżek potencjometru do gniazd +10V i COM jest kluczowe, a środkowa nóżka powinna być podłączona do analogowego gniazda AI, oznaczonego numerem 2 lub 3. Przed przystąpieniem do podłączenia warto zapoznać się z instrukcją obsługi falownika, aby upewnić się, że wszystkie połączenia są zgodne z wymaganiami producenta.
Wybór odpowiedniego potencjometru do falownika - co musisz wiedzieć
Wybór odpowiedniego potencjometru jest kluczowy dla efektywnego działania falownika. Potencjometry różnią się między sobą wartościami oporu oraz typami, co wpływa na ich zastosowanie w konkretnej aplikacji. Warto zwrócić uwagę na parametry, takie jak maksymalne napięcie, które może być obsługiwane przez potencjometr, oraz jego dokładność.
- Potencjometr Bourns 3386P-1-103LF: opór 10 kΩ, maksymalne napięcie 50V.
- Potencjometr Vishay P11S-10K: opór 10 kΩ, maksymalne napięcie 100V.
- Potencjometr Alpha 16MM: opór 100 kΩ, maksymalne napięcie 25V.

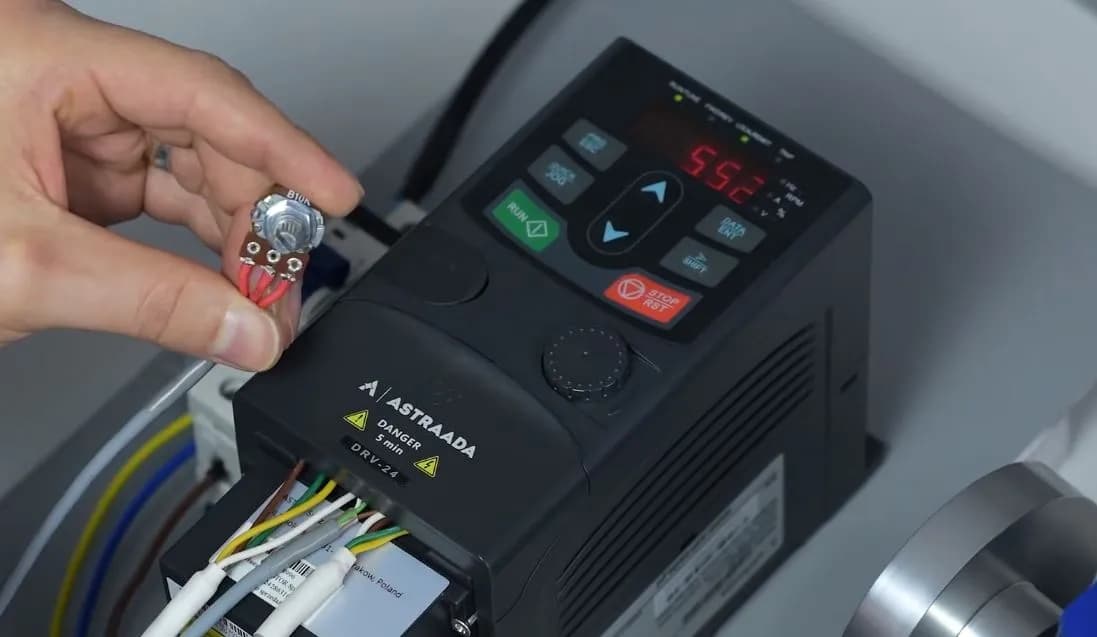

Jakie są podstawowe połączenia potencjometru z falownikiem
Podłączenie potencjometru do falownika wymaga zrozumienia podstawowych połączeń, które są kluczowe dla prawidłowego działania systemu. Każde połączenie ma swoją specyfikę i funkcję, co jest istotne dla zapewnienia optymalnej pracy falownika. W tym przypadku najważniejsze jest podłączenie skrajnych nóżek potencjometru oraz jego środkowej nóżki do odpowiednich gniazd w falowniku.
Skrajne nóżki potencjometru powinny być podłączone do gniazd +10V oraz COM. Środkowa nóżka jest kluczowa, ponieważ powinna być podłączona do analogowego gniazda AI, oznaczonego numerem 2 lub 3. Takie połączenie umożliwia falownikowi odczyt sygnału z potencjometru i odpowiednie dostosowanie parametrów pracy. Prawidłowe wykonanie tych kroków jest niezbędne, aby uniknąć problemów z działaniem urządzenia.
Schemat podłączenia potencjometru do falownika - wizualizacja procesu
Wizualizacja schematu podłączenia potencjometru do falownika jest niezwykle pomocna w zrozumieniu, jak prawidłowo wykonać to połączenie. Schemat powinien jasno przedstawiać, które nóżki potencjometru należy podłączyć do odpowiednich gniazd w falowniku. Dzięki temu łatwiej jest zidentyfikować i zrozumieć funkcje poszczególnych elementów.
| Element | Funkcja |
| Gniazdo +10V | Podłączenie skrajnej nóżki potencjometru, dostarczające napięcie do urządzenia. |
| Gniazdo COM | Podłączenie drugiej skrajnej nóżki potencjometru, stanowiące masę. |
| Gniazdo AI 2/3 | Podłączenie środkowej nóżki potencjometru, umożliwiające odczyt sygnału analogowego przez falownik. |
Czytaj więcej: Jak zablokować numery fotowoltaika i uniknąć niechcianych telefonów
Opis poszczególnych pinów i ich funkcji w podłączeniu
Każdy potencjometr składa się z trzech nóżek, z których każda pełni istotną rolę w podłączeniu do falownika. Skrajne nóżki są odpowiedzialne za zasilanie, natomiast środkowa nóżka służy do przesyłania sygnału analogowego. Właściwe zrozumienie funkcji tych pinów jest kluczowe dla prawidłowego działania całego systemu.
Podczas podłączania potencjometru, pierwsza skrajna nóżka powinna być podłączona do gniazda +10V, co zapewnia zasilanie. Druga skrajna nóżka jest podłączona do gniazda COM, które pełni funkcję masy. Środkowa nóżka jest kluczowa, ponieważ przesyła sygnał do falownika, co pozwala na kontrolowanie jego parametrów. Właściwe połączenie tych pinów zapobiega problemom z działaniem falownika.
Jak uniknąć typowych błędów podczas podłączania potencjometru
Podczas podłączania potencjometru do falownika, istnieje kilka typowych błędów, które mogą prowadzić do nieprawidłowego działania urządzenia. Najczęstsze z nich to pomylenie pinów, niewłaściwe podłączenie zasilania oraz brak odpowiedniej izolacji przewodów. Upewnienie się, że wszystkie połączenia są wykonane zgodnie z instrukcją, jest kluczowe dla uniknięcia problemów.
- Sprawdź, czy skrajne nóżki są podłączone do właściwych gniazd (+10V i COM).
- Upewnij się, że środkowa nóżka jest podłączona do odpowiedniego gniazda AI.
- Zastosuj odpowiednie przewody, aby uniknąć zakłóceń w sygnale.
Jak zdiagnozować problemy z podłączeniem potencjometru do falownika
Diagnozowanie problemów z podłączeniem potencjometru do falownika jest kluczowe dla zapewnienia prawidłowego działania systemu. Objawy błędnego podłączenia mogą obejmować nieprawidłowe odczyty sygnałów, brak reakcji falownika na zmiany ustawień potencjometru, czy też zbyt duże wahania napięcia. Ważne jest, aby zwrócić uwagę na te symptomy, aby móc szybko zidentyfikować i rozwiązać problemy.
W przypadku wystąpienia problemów, pierwszym krokiem jest sprawdzenie połączeń. Upewnij się, że wszystkie przewody są prawidłowo podłączone i nie ma luzów. Kolejnym krokiem jest analiza sygnałów z potencjometru, aby upewnić się, że są one zgodne z oczekiwaniami. Dokładne zrozumienie tych symptomów pozwoli na skuteczne podejście do diagnostyki i naprawy ewentualnych usterek.
Najczęstsze objawy błędnego podłączenia i ich rozwiązania
W przypadku błędnego podłączenia potencjometru do falownika, mogą wystąpić różne objawy, które wskazują na problem. Najczęstsze objawy to brak reakcji falownika na zmiany ustawień potencjometru, co może sugerować nieprawidłowe połączenie lub uszkodzenie potencjometru. Inne objawy to niestabilne odczyty, które mogą wskazywać na zakłócenia w sygnale.
Aby rozwiązać te problemy, należy najpierw sprawdzić, czy wszystkie połączenia są poprawne. Jeśli wszystko jest podłączone prawidłowo, warto wymienić potencjometr na nowy, aby wykluczyć jego uszkodzenie. Regularne testowanie i monitorowanie sygnałów z potencjometru pomoże w szybkim wykrywaniu ewentualnych usterek i ich eliminacji.
- Brak reakcji falownika - sprawdź połączenia i zasilanie.
- Niestabilne odczyty - wymień potencjometr lub zidentyfikuj źródło zakłóceń.
- Nieprawidłowe napięcie - upewnij się, że wszystkie gniazda są prawidłowo podłączone.
Jak poprawnie skonfigurować falownik po podłączeniu potencjometru
Po podłączeniu potencjometru do falownika kluczowe jest prawidłowe skonfigurowanie ustawień falownika, aby zapewnić jego optymalne działanie. Konfiguracja powinna obejmować dostosowanie parametrów, takich jak zakres sygnału analogowego oraz odpowiednie ustawienia dla różnych trybów pracy. Upewnij się, że falownik jest w trybie, który umożliwia odczyt sygnału z potencjometru.
Ważne jest również, aby przetestować działanie falownika po dokonaniu konfiguracji. Sprawdź, czy zmiany w położeniu potencjometru wywołują odpowiednie reakcje falownika, takie jak zmiana prędkości obrotowej silnika. Dokładne dostosowanie ustawień pozwoli na lepszą kontrolę nad procesem oraz zwiększy efektywność całego systemu.
Jak wykorzystać potencjometr do zaawansowanej kontroli falownika
Po podłączeniu potencjometru do falownika, można rozważyć jego zastosowanie w zaawansowanej kontroli procesów przemysłowych. Potencjometry mogą być wykorzystywane do precyzyjnego sterowania prędkością silników, co jest szczególnie przydatne w aplikacjach wymagających dużej dokładności, takich jak automatyka przemysłowa czy robotyka. Dzięki zastosowaniu potencjometru można zminimalizować zużycie energii oraz zwiększyć efektywność operacyjną, co jest kluczowe w nowoczesnych systemach produkcyjnych.
Warto również zwrócić uwagę na trendy w automatyzacji, które mogą wpłynąć na przyszłe zastosowania potencjometrów. Integracja z systemami IoT (Internet of Things) pozwala na zdalne monitorowanie i sterowanie falownikami, co daje możliwość optymalizacji procesów w czasie rzeczywistym. Dzięki temu, użytkownicy mogą dostosowywać parametry pracy falownika z dowolnego miejsca, co zwiększa elastyczność i efektywność zarządzania systemami. W nadchodzących latach, rozwój technologii w tej dziedzinie może przynieść jeszcze więcej innowacyjnych zastosowań potencjometrów w różnych branżach.
