Schematy podłączenia stycznika: Praktyczny poradnik krok po kroku

Artykuł ten stanowi praktyczny przewodnik po podłączaniu styczników, prezentujący wizualne schematy dla różnych, typowych zastosowań. Jest skierowany do osób uczących się elektrotechniki, majsterkowiczów oraz elektryków poszukujących jasnych instrukcji i zrozumienia kluczowych oznaczeń na tych elementach. Prawidłowe podłączenie stycznika jest fundamentalne dla bezpieczeństwa i efektywności działania wielu układów automatyki.

Stycznik dlaczego jest sercem większości układów sterowania?

Stycznik to nic innego jak elektryczny łącznik mechaniczny, który służy do załączania i rozłączania obwodów głównych (silnoprądowych) za pomocą sygnału sterującego o znacznie niższej mocy. Jego działanie opiera się na zasadzie elektromagnesu podanie odpowiedniego napięcia na cewkę powoduje fizyczne przesunięcie zespołu styków, co pozwala na przepływ prądu do odbiornika. To właśnie ta zdolność do sterowania dużymi mocami za pomocą niskonapięciowych sygnałów czyni styczniki sercem niemal każdego systemu automatyki przemysłowej, a także wielu domowych instalacji.

Do czego właściwie służy stycznik i czym różni się od zwykłego przekaźnika?

Podstawową funkcją stycznika jest właśnie sterowanie odbiornikami o dużej mocy, takimi jak silniki elektryczne, grzałki czy potężne systemy oświetleniowe, przy użyciu sygnału sterującego o znacznie niższej mocy. Kluczowa różnica między stycznikiem a zwykłym przekaźnikiem tkwi w ich przeznaczeniu i konstrukcji. Styczniki są projektowane do pracy z wyższymi prądami, często w obwodach trójfazowych, i charakteryzują się solidniejszą budową styków głównych. Przekaźniki natomiast zazwyczaj obsługują niższe prądy i są częściej stosowane w obwodach sterowania, sygnalizacji czy logiki. Mówiąc prościej, stycznik to taki "duży" przekaźnik do "ciężkich" zadań.

Kiedy podłączenie stycznika jest absolutnie konieczne? Przykłady z życia wzięte (silniki, grzałki, oświetlenie)

Istnieje wiele sytuacji, w których podłączenie stycznika jest nie tylko wskazane, ale wręcz konieczne. Najczęściej spotykamy je przy sterowaniu silnikami elektrycznymi, zwłaszcza tymi trójfazowymi, które pobierają znaczne ilości prądu. Styczniki są również niezastąpione przy załączaniu dużych grzałek w systemach ogrzewania przemysłowego czy podgrzewania wody, a także w zarządzaniu złożonymi systemami oświetleniowymi o dużej mocy, na przykład na stadionach czy w halach produkcyjnych. Wszędzie tam, gdzie odbiornik wymaga zdalnego sterowania, automatycznego załączania lub wyłączania, albo po prostu pobiera prąd przekraczający możliwości zwykłych łączników, stycznik staje się kluczowym elementem układu.

Zanim zaczniesz łączyć kable klucz do sukcesu tkwi w zrozumieniu oznaczeń

Zanim przystąpimy do fizycznego łączenia przewodów, musimy sobie uświadomić jedną, absolutnie fundamentalną rzecz: prawidłowe zrozumienie oznaczeń na obudowie stycznika jest kluczem do sukcesu. Bez tej wiedzy nasze próby podłączenia mogą skończyć się nie tylko błędnym działaniem układu, ale co gorsza jego uszkodzeniem lub stworzeniem niebezpiecznej sytuacji. To właśnie nieznajomość tych symboli jest najczęstszą przyczyną błędów popełnianych przez początkujących.

Obwód mocy vs. obwód sterowania: Podstawowy podział, który musisz znać

Każdy układ ze stycznikiem składa się z dwóch zasadniczo różnych części: obwodu mocy i obwodu sterowania. Obwód mocy to ta część instalacji, która bezpośrednio zasila odbiornik przenosi ona wysoki prąd potrzebny do pracy silnika, grzałki czy lamp. Z kolei obwód sterowania, o znacznie niższej mocy, odpowiada za to, co dzieje się ze stycznikiem czyli za jego załączenie i wyłączenie. Choć oba obwody mogą być zasilane z tego samego źródła, są one od siebie galwanicznie oddzielone, co oznacza, że prąd w obwodzie sterowania nie płynie przez odbiornik i odwrotnie. Zrozumienie tej dychotomii jest absolutnie kluczowe dla poprawnego projektowania i montażu.

Dekodujemy oznaczenia na styczniku: Co to jest A1, A2, L1, T1, 13NO, 21NC?

Przyjrzyjmy się teraz najczęściej spotykanym oznaczeniom na stycznikach:

• Cewka (A1, A2): To serce obwodu sterowania. Podanie na te zaciski odpowiedniego napięcia (np. 24V DC lub 230V AC) powoduje, że elektromagnes wewnątrz stycznika się aktywuje, przyciągając styki. W przypadku cewek zasilanych napięciem zmiennym (AC), do zacisku A1 podłączamy przewód fazowy, a do A2 przewód neutralny. Dla cewek prądu stałego (DC), A1 jest biegunem dodatnim (+), a A2 ujemnym (-).
• Styki główne (robocze): Służą one do załączania właściwego obciążenia w obwodzie mocy. Zazwyczaj oznaczone są jako L1, L2, L3 (lub po prostu 1, 3, 5) po stronie wejścia zasilania, a T1, T2, T3 (lub 2, 4, 6) po stronie wyjścia, czyli tam, gdzie podłączamy odbiornik.
• Styki pomocnicze: Te niewielkie styki są przeznaczone do realizacji funkcji w obwodzie sterowania. Mogą służyć do sygnalizacji stanu pracy, tworzenia blokad elektrycznych lub realizacji funkcji samopodtrzymania.

Styki robocze (główne) a styki pomocnicze jaka jest ich rola i jak je rozpoznać?

Styki pomocnicze, choć mniejsze od styków głównych, odgrywają nieocenioną rolę w logice sterowania. Występują w dwóch podstawowych typach:

• NO (Normalnie Otwarte / Zwierne): Te styki są otwarte w stanie spoczynku, gdy stycznik nie jest załączony. Dopiero po podaniu napięcia na cewkę i zadziałaniu stycznika, zamykają się, umożliwiając przepływ prądu w obwodzie sterowania. Ich oznaczenia zazwyczaj kończą się cyframi 3 i 4, na przykład 13-14 lub 23-24.
• NC (Normalnie Zamknięte / Rozwierne): W przeciwieństwie do NO, te styki są zamknięte w stanie spoczynku. Po zadziałaniu cewki stycznika, otwierają się, przerywając obwód sterowania. Ich oznaczenia kończą się zazwyczaj cyframi 1 i 2, na przykład 21-22 lub 31-32.

Podsumowując, kluczowe jest zapamiętanie, że styki główne (L1-T1, L2-T2, L3-T3) służą do przesyłania mocy do odbiornika, podczas gdy styki pomocnicze (NO i NC) są elementami logiki sterowania.

Schemat 1: Podłączenie krok po kroku sterowanie odbiornikiem jednofazowym (np. grzałką)

Zacznijmy od najprostszego układu, który stanowi doskonały punkt wyjścia do nauki: sterowanie bezpośrednie odbiornikiem jednofazowym, na przykład grzałką. Jest to podstawowy przykład, który pozwoli nam zrozumieć zasadę działania stycznika w praktyce.

Niezbędne elementy: Jakie komponenty przygotować?

Do zbudowania tego prostego układu będziemy potrzebować kilku podstawowych elementów:

• Stycznik: Wybrany z odpowiednim napięciem cewki (np. 230V AC).
• Jednofazowy odbiornik: W naszym przykładzie będzie to grzałka, ale może to być również lampa czy mały wentylator.
• Źródło zasilania: Standardowe napięcie sieciowe 230V AC.
• Wyłącznik: Może to być przycisk monostabilny typu NO (normalnie otwarty), który po naciśnięciu zwiera obwód, lub prosty przełącznik bistabilny.
• Przewody: Odpowiedniej grubości do obwodu mocy i sterowania.

Schemat ideowy i montażowy: Jak fizycznie połączyć przewody zasilające i sterujące?

Oto jak krok po kroku podłączyć stycznik do sterowania jednofazowym odbiornikiem:

1. Podłączenie zasilania do styków głównych: Przewód fazowy (L) z sieci energetycznej podłączamy do jednego ze styków głównych stycznika, na przykład L1.
2. Podłączenie odbiornika: Drugi koniec obwodu mocy, czyli odbiornik (grzałka), podłączamy do drugiego styku głównego stycznika, na przykład T1.
3. Podłączenie obwodu sterowania: Tutaj dzieje się magia. Zasilanie (np. przewód fazowy) podłączamy do jednego zacisku wyłącznika. Drugi zacisk wyłącznika łączymy z zaciskiem A1 cewki stycznika. Zacisk A2 cewki stycznika podłączamy do przewodu neutralnego (N) sieci.

W tym układzie, gdy naciśniemy wyłącznik, na cewkę A1-A2 stycznika zostanie podane napięcie. Stycznik się załączy, zamykając obwód główny i podając napięcie na grzałkę. Po zwolnieniu wyłącznika (jeśli jest to przycisk monostabilny), napięcie na cewce zniknie, stycznik się rozłączy, a grzałka przestanie działać.

Jak podłączyć cewkę 230V AC, a jak 24V DC? Kluczowe różnice

Niezależnie od tego, czy pracujemy z cewką zasilaną napięciem zmiennym (AC), czy stałym (DC), zasada jest podobna, ale istnieją kluczowe różnice w podłączeniu:

• Cewka 230V AC: Do zacisku A1 podłączamy przewód fazowy (L), a do zacisku A2 przewód neutralny (N). W przypadku cewek AC, zamiana biegunowości nie jest krytyczna dla działania, ponieważ prąd cyklicznie zmienia kierunek.
• Cewka 24V DC: Tutaj biegunowość ma znaczenie. Do zacisku A1 podłączamy biegun dodatni (+), a do zacisku A2 biegun ujemny (-). Pomylenie biegunowości w przypadku prądu stałego może spowodować, że stycznik nie zadziała, a w skrajnych przypadkach nawet uszkodzić cewkę.

Zawsze upewnij się, jakie napięcie i rodzaj prądu jest wymagany przez cewkę Twojego stycznika i podłącz go zgodnie z tymi wytycznymi.

Schemat 2: Układ z samopodtrzymaniem czyli jak zbudować obwód START-STOP dla silnika trójfazowego

Przejdźmy teraz do bardziej zaawansowanego, ale niezwykle popularnego układu: sterowania z samopodtrzymaniem, znanego powszechnie jako układ START-STOP. Jest to rozwiązanie, które pozwala na uruchomienie silnika poprzez krótkie naciśnięcie przycisku START i utrzymanie jego pracy do momentu naciśnięcia przycisku STOP.

Rola przycisków START (NO) i STOP (NC) w obwodzie sterowania

W układzie START-STOP kluczową rolę odgrywają dwa przyciski, każdy o innej funkcji:

• Przycisk START (typu NO): Jest to przycisk normalnie otwarty. Po jego naciśnięciu, chwilowo zwiera obwód, podając impuls napięcia na cewkę stycznika, inicjując tym samym jego załączenie. Po zwolnieniu przycisku, obwód jest ponownie rozwierany.
• Przycisk STOP (typu NC): Jest to przycisk normalnie zamknięty. Wpięty jest szeregowo w obwód cewki stycznika. Jego zadaniem jest przerwanie dopływu prądu do cewki, co skutkuje rozłączeniem stycznika i zatrzymaniem silnika.

Magia styku pomocniczego 13-14 (NO): Jak działa samopodtrzymanie cewki?

Sekretem działania układu samopodtrzymania jest wykorzystanie jednego ze styków pomocniczych NO stycznika, zazwyczaj oznaczonych jako 13-14. Po tym, jak przycisk START zainicjuje załączenie stycznika, jego własny styk pomocniczy 13-14 również się zamyka. Ten właśnie styk zostaje podłączony równolegle do przycisku START. Dzięki temu, nawet po zwolnieniu przycisku START, prąd nadal płynie do cewki stycznika poprzez ten właśnie zamknięty styk pomocniczy. Stycznik pozostaje więc w stanie załączenia, zapewniając ciągłą pracę silnika. Dopiero naciśnięcie przycisku STOP przerwie ten obwód.

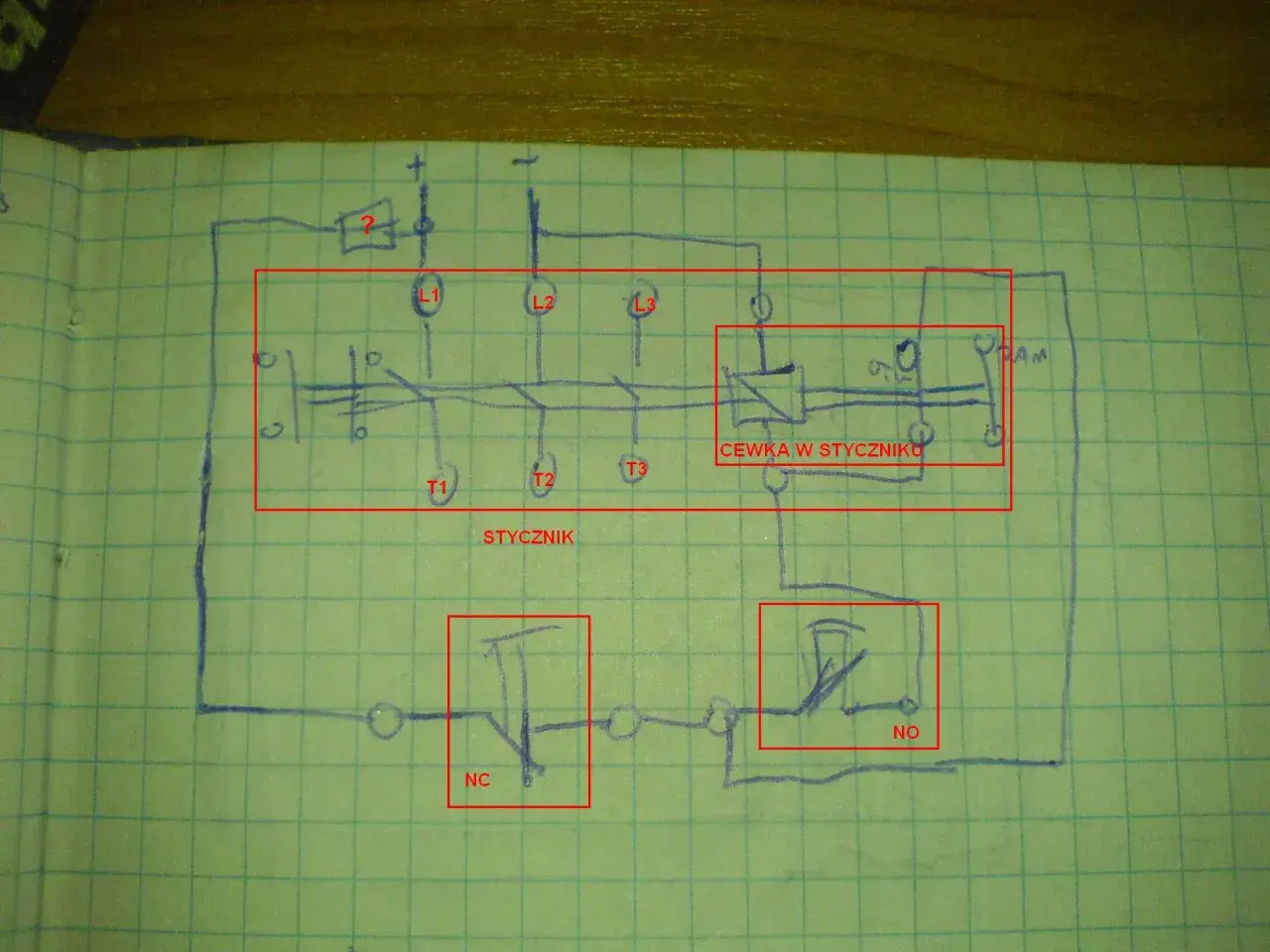

Czytelny schemat podłączenia silnika 3-fazowego z układem START-STOP

Oto jak krok po kroku podłączyć kompletny układ sterowania silnikiem trójfazowym z samopodtrzymaniem:

1. Podłączenie zasilania trójfazowego: Przewody fazowe L1, L2, L3 z sieci podłączamy do odpowiednich styków głównych stycznika: L1 do L1, L2 do L2, L3 do L3.
2. Podłączenie silnika: Silnik trójfazowy podłączamy do wyjściowych styków głównych stycznika: T1 do T1, T2 do T2, T3 do T3.
3. Szczegółowe podłączenie obwodu sterowania: Tutaj zaczyna się właściwa logika. Zasilanie obwodu sterowania (może to być faza z jednego z obwodów głównych lub osobne źródło) podłączamy szeregowo do przycisku STOP (NC). Następnie wyjście z przycisku STOP łączymy z przyciskiem START (NO). Ale to nie wszystko! Wyjście z przycisku START rozdzielamy na dwie ścieżki: jedną bezpośrednio do cewki A1 stycznika, a drugą równolegle do styku pomocniczego NO stycznika (np. 13-14). Wyjście ze styku pomocniczego 13-14 również łączymy z cewką A1. Zacisk A2 cewki łączymy z przewodem neutralnym (N) lub masą (w zależności od systemu).

Pamiętaj, aby w obwodzie mocy stosować przewody o odpowiednio dużym przekroju, dostosowanym do mocy silnika, oraz zainstalować odpowiednie zabezpieczenia nadprądowe.

Schemat 3: Pełne bezpieczeństwo integracja stycznika z wyłącznikiem termicznym ("termikiem")

Układ START-STOP jest świetny do sterowania silnikiem, ale sama ta funkcja nie zapewnia jeszcze pełnego bezpieczeństwa. Aby skutecznie chronić silnik przed uszkodzeniem spowodowanym przeciążeniem, musimy zintegrować nasz układ ze specjalnym zabezpieczeniem wyłącznikiem termicznym, potocznie zwanym "termikiem".

Dlaczego ochrona silnika przed przeciążeniem jest tak ważna?

Przeciążenie silnika elektrycznego to sytuacja, w której pobiera on prąd większy niż znamionowy przez dłuższy czas. Może to prowadzić do jego przegrzewania, uszkodzenia izolacji uzwojeń, skrócenia żywotności, a w skrajnych przypadkach nawet do pożaru. Wyłącznik termiczny, czyli przekaźnik termiczny, jest kluczowym elementem, który monitoruje prąd płynący przez silnik i w razie wykrycia niebezpiecznego przeciążenia, automatycznie go wyłącza, chroniąc tym samym cenną maszynę.

Jak wpiąć styki 95-96 (NC) wyłącznika termicznego w obwód sterowania cewką?

Integracja przekaźnika termicznego z naszym układem jest stosunkowo prosta i polega na wykorzystaniu jego styku pomocniczego typu NC (normalnie zamkniętego), zazwyczaj oznaczonego jako 95-96. Ten styk należy wpiąć szeregowo w obwód sterowania cewką stycznika, najlepiej tuż przed przyciskiem STOP. W normalnych warunkach pracy, styk 95-96 jest zamknięty, nie wpływając na działanie obwodu. Jednak w przypadku wykrycia przeciążenia, przekaźnik termiczny rozewrze ten styk. Spowoduje to natychmiastowe przerwanie dopływu prądu do cewki stycznika, co wyłączy silnik i tym samym ochroni go przed dalszymi uszkodzeniami.

Kompletny schemat: Stycznik + termik + przyciski START/STOP do sterowania silnikiem

Oto jak wygląda kompletny, bezpieczny układ sterowania silnikiem trójfazowym:

1. Zasilanie trójfazowe do przekaźnika termicznego: Zasilanie L1, L2, L3 podłączamy najpierw do zacisków wejściowych przekaźnika termicznego.
2. Wyjście przekaźnika termicznego do stycznika: Z zacisków wyjściowych przekaźnika termicznego (zazwyczaj oznaczonych jako 1, 3, 5) prowadzimy przewody do zacisków wejściowych głównych stycznika (L1, L2, L3).
3. Wyjście stycznika do silnika: Zaciski wyjściowe główne stycznika (T1, T2, T3) podłączamy bezpośrednio do silnika trójfazowego.
4. Obwód sterowania: Tutaj łączymy wszystkie elementy logiki. Zasilanie obwodu sterowania (np. faza) podłączamy szeregowo do styku NC przekaźnika termicznego (95-96). Wyjście ze styku 96 łączymy szeregowo z przyciskiem STOP (NC). Wyjście z przycisku STOP łączymy z przyciskiem START (NO). Wyjście z przycisku START rozdzielamy na dwie ścieżki: do cewki A1 stycznika oraz równolegle do styku pomocniczego NO stycznika (np. 13-14). Wyjście ze styku 14 również łączymy z cewką A1. Zacisk A2 cewki łączymy z przewodem neutralnym (N).

Jest to standardowy i bardzo bezpieczny układ, stosowany powszechnie w przemyśle do sterowania silnikami.

Dobór stycznika na co zwrócić uwagę, aby uniknąć problemów?

Samo poprawne podłączenie stycznika to połowa sukcesu. Druga, równie ważna połowa, to jego prawidłowy dobór. Wybór niewłaściwego stycznika może prowadzić do jego szybkiego uszkodzenia, a nawet awarii całego układu. Dlatego warto zwrócić uwagę na kilka kluczowych parametrów.

Prąd znamionowy (AC-1 vs AC-3) kluczowy parametr przy wyborze stycznika do silnika

Jednym z najważniejszych parametrów jest prąd znamionowy, ale nie możemy go traktować w oderwaniu od kategorii użytkowania. Dla obciążeń rezystancyjnych, takich jak grzałki czy oświetlenie żarowe, stosuje się kategorię AC-1. Jednak w przypadku silników elektrycznych, zwłaszcza tych klatkowych, sytuacja jest bardziej złożona. Silniki podczas rozruchu pobierają prąd znacznie większy niż znamionowy (tzw. prąd rozruchowy). Dlatego do sterowania silnikami stosuje się kategorię AC-3. Styczniki oznaczone jako AC-3 są zaprojektowane tak, aby wytrzymać te chwilowe, wysokie prądy rozruchowe. Dlatego do silników zawsze wybieraj styczniki o odpowiedniej kategorii AC-3!

Napięcie cewki dlaczego musisz dopasować je do swojego układu sterowania?

Kolejnym niezwykle istotnym parametrem jest napięcie cewki stycznika. Musi ono być ściśle dopasowane do napięcia panującego w obwodzie sterowania. Jeśli obwód sterowania pracuje na napięciu 24V DC, musimy użyć stycznika z cewką 24V DC. Podobnie, jeśli obwód sterowania jest zasilany z sieci 230V AC, potrzebujemy stycznika z cewką 230V AC. Użycie stycznika z cewką o niewłaściwym napięciu (za niskim lub za wysokim) może skutkować jego niedziałaniem, niestabilną pracą lub nawet trwałym uszkodzeniem.

Najczęstsze błędy przy podłączaniu stycznika sprawdź, zanim włączysz zasilanie!

Przed włączeniem zasilania po wykonaniu połączeń, zawsze warto poświęcić chwilę na dokładne sprawdzenie wszystkiego. Poniżej przedstawiam najczęściej popełniane błędy, których warto unikać jak ognia.

Błąd #1: Pomylenie obwodu mocy z obwodem sterowania

To klasyczny błąd początkujących. Podłączenie odbiornika dużej mocy do styków pomocniczych (przeznaczonych do niskich prądów sterowania) lub próba załączenia cewki przez styki główne może prowadzić do ich natychmiastowego uszkodzenia, zwarcia, a nawet pożaru. Pamiętaj: styki główne są do mocy, pomocnicze do sterowania!

Błąd #2: Nieprawidłowe podłączenie układu samopodtrzymania

Jeśli styk pomocniczy samopodtrzymania zostanie podłączony w niewłaściwy sposób (np. szeregowo zamiast równolegle do przycisku START, lub odwrotnie), silnik może nie uruchamiać się wcale, nie utrzymywać pracy po zwolnieniu przycisku START, albo co gorsza nie dać się wyłączyć przyciskiem STOP. Precyzja w tym miejscu jest kluczowa.

Błąd #3: Złe podłączenie przewodów fazowych (L) i neutralnego (N) do cewki 230V

Choć cewki AC są zazwyczaj odporne na zamianę biegunowości, w niektórych bardziej złożonych układach, gdzie występują dodatkowe zabezpieczenia lub blokady, prawidłowe podłączenie fazy do A1 i neutralnego do A2 jest ważne dla zapewnienia bezpieczeństwa i prawidłowego działania całego systemu. Zawsze warto trzymać się zasady podłączania fazy do A1.

Przeczytaj również: Jak podłączyć potencjometr do falownika - uniknij powszechnych błędów

Zasada nadrzędna: Zawsze pracuj przy wyłączonym napięciu!

Na koniec najważniejsza zasada, której nigdy nie wolno łamać: Zawsze, ale to zawsze pracuj przy wyłączonym napięciu! Przed jakimkolwiek dotknięciem przewodów, zacisków czy elementów instalacji elektrycznej, upewnij się, że zasilanie jest całkowicie odłączone. Praca pod napięciem jest skrajnie niebezpieczna i może prowadzić do poważnych obrażeń, kalectwa, a nawet śmierci. Bezpieczeństwo jest zawsze na pierwszym miejscu.
