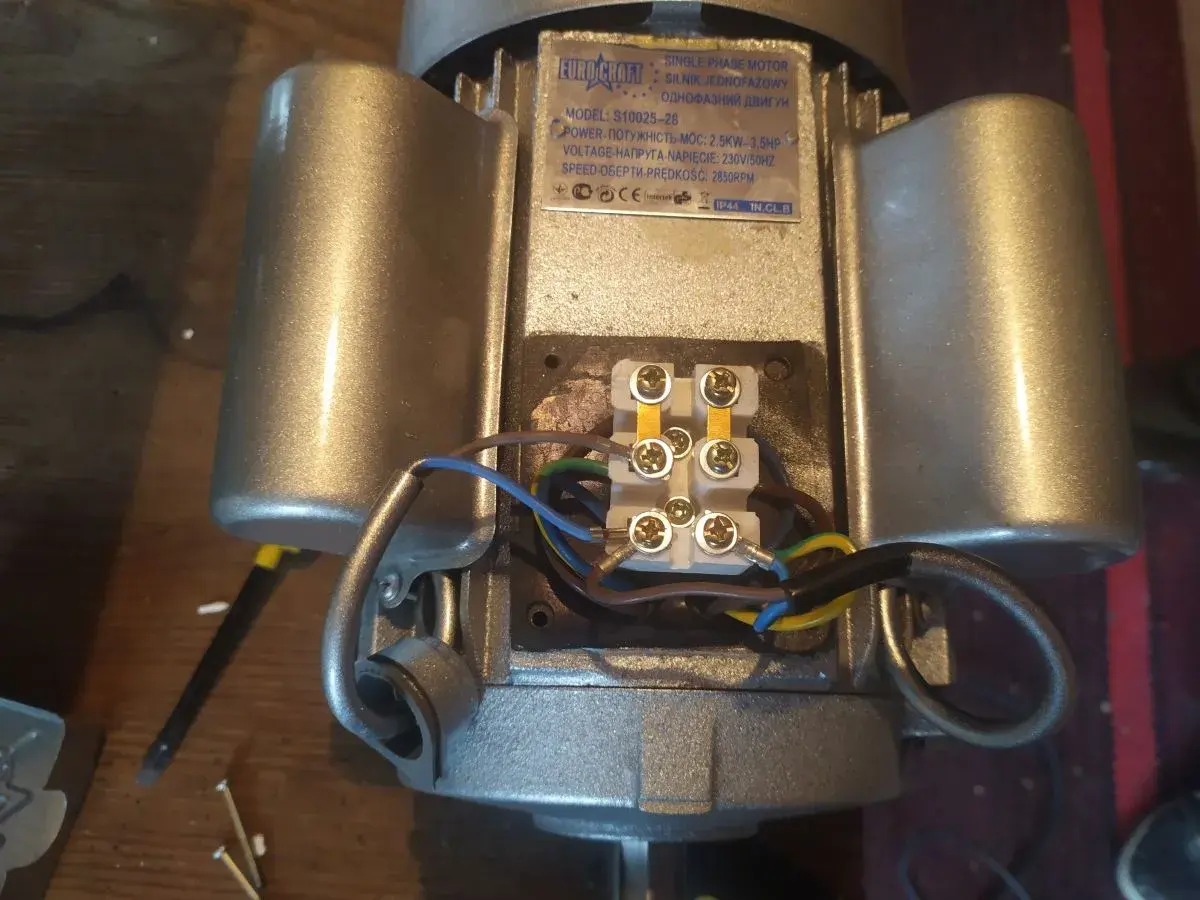

Schemat podłączenia silnika jednofazowego z dwoma kondensatorami. Widać zaciski i przewody silnika.

Spis treści

Podłączanie silnika jednofazowego z dwoma kondensatorami może wydawać się skomplikowane, ale z odpowiednim przewodnikiem staje się zadaniem wykonalnym. Ten artykuł dostarczy Ci kompleksowych informacji, które pozwolą Ci bezpiecznie i prawidłowo zainstalować taki silnik, zapewniając mu wysoki moment rozruchowy i stabilną pracę. Poruszymy kluczowe kwestie techniczne, od roli kondensatorów po zasady bezpieczeństwa, abyś mógł z pewnością podejść do tego zadania.

Kompleksowy przewodnik po podłączaniu silnika jednofazowego z dwoma kondensatorami

  • Silniki jednofazowe z dwoma kondensatorami (rozruchowym i pracy) zapewniają wysoki moment rozruchowy.
  • Kondensator rozruchowy generuje silny impuls początkowy i jest odłączany po starcie.
  • Kondensator pracy stabilizuje działanie silnika i poprawia jego sprawność.
  • Wyłącznik odśrodkowy automatycznie odłącza kondensator rozruchowy przy ~75-80% prędkości znamionowej.
  • Identyfikacja uzwojeń (głównego i pomocniczego) oraz zacisków (U1, U2, Z1, Z2) jest kluczowa dla prawidłowego podłączenia.
  • Zmiana kierunku obrotów polega na zamianie końcówek uzwojenia pomocniczego względem głównego.

Dlaczego Twój silnik potrzebuje aż dwóch kondensatorów?

Silniki jednofazowe, w przeciwieństwie do trójfazowych, nie posiadają naturalnie wirującego pola magnetycznego, które ułatwiałoby rozruch. Aby zapewnić im wystarczający moment obrotowy do pokonania początkowego oporu, stosuje się dodatkowe elementy. W przypadku silników wymagających silnego startu, takich jak te napędzające kompresory czy maszyny budowlane, często wykorzystuje się konfigurację z dwoma kondensatorami. Pozwala to na optymalne rozłożenie funkcji jeden zapewnia mocny impuls startowy, a drugi stabilizuje pracę już po osiągnięciu prędkości obrotowej.

Kondensator rozruchowy: Gwarancja potężnego startu pod obciążeniem

Kondensator rozruchowy to element o dużej pojemności, którego głównym zadaniem jest dostarczenie silnikowi potężnego impulsu w momencie jego uruchamiania. Generuje on przesunięcie fazowe prądu w uzwojeniu pomocniczym, co w połączeniu z prądem w uzwojeniu głównym tworzy chwilowe, wirujące pole magnetyczne. To właśnie dzięki niemu silnik jest w stanie ruszyć nawet pod znacznym obciążeniem. Ważne jest, że kondensator ten jest aktywny tylko przez krótki czas tuż po starcie zostaje odłączony od obwodu.

Kondensator pracy: Sekret stabilnej i wydajnej pracy silnika

Kondensator pracy, w odróżnieniu od rozruchowego, ma mniejszą pojemność. Jego rola jest inna pozostaje on w obwodzie przez cały czas pracy silnika. Stabilizuje on działanie silnika, poprawia jego współczynnik mocy (cos φ) i zwiększa ogólną sprawność energetyczną. Dzięki niemu silnik pracuje płynniej, ciszej i jest bardziej efektywny w zużyciu energii elektrycznej.

Rola wyłącznika odśrodkowego: Cichy bohater, który wie, kiedy zejść ze sceny

Za automatyczne odłączanie kondensatora rozruchowego po starcie silnika odpowiada wyłącznik odśrodkowy. Jest to mechaniczny element, który pod wpływem siły odśrodkowej, generowanej przez obracający się wirnik, rozłącza styki. Dzieje się to zazwyczaj, gdy silnik osiągnie około 75-80% swojej prędkości znamionowej. Awaria tego niewielkiego, ale kluczowego elementu jest jedną z najczęstszych przyczyn, dla których silnik buczy, ale nie chce ruszyć.

Przygotowanie do pracy: Identyfikacja wyprowadzeń i kluczowe zasady bezpieczeństwa

Zanim przystąpisz do jakichkolwiek prac podłączeniowych, absolutnie kluczowe jest zadbanie o bezpieczeństwo. Praca z prądem elektrycznym nigdy nie jest pozbawiona ryzyka, dlatego należy bezwzględnie przestrzegać podstawowych zasad. Dodatkowo, prawidłowa identyfikacja uzwojeń i zacisków silnika jest fundamentem poprawnego montażu.

Zanim zaczniesz: Absolutne podstawy BHP przy pracy z prądem

  1. Odłącz zasilanie: Zawsze upewnij się, że zasilanie elektryczne zostało całkowicie odłączone od obwodu, w którym będziesz pracować. Wyłącz odpowiedni bezpiecznik lub wyłącznik główny.
  2. Sprawdź brak napięcia: Po odłączeniu zasilania, użyj próbnika napięcia lub multimetru, aby upewnić się, że na przewodach i zaciskach nie ma napięcia.
  3. Używaj odpowiednich narzędzi: Pracuj narzędziami izolowanymi, przeznaczonymi do prac elektrycznych.
  4. Stosuj środki ochrony osobistej: Niezbędne są okulary ochronne, a w niektórych przypadkach również rękawice izolacyjne.
  5. Pracuj w suchym środowisku: Upewnij się, że miejsce pracy jest suche, a Ty sam nie masz kontaktu z wodą ani wilgotnymi powierzchniami.

Jak za pomocą multimetru odróżnić uzwojenie główne od pomocniczego?

  1. Ustaw multimetr: Przełącz swój multimetr na tryb pomiaru rezystancji (omomierz).
  2. Zlokalizuj wyprowadzenia: Zidentyfikuj wszystkie wyprowadzenia silnika.
  3. Mierz rezystancję między parami: Mierz rezystancję między poszczególnymi parami zacisków.
  4. Zidentyfikuj uzwojenia: Uzwojenie główne (robocze) charakteryzuje się zazwyczaj niższą rezystancją, ponieważ jest nawinięte grubszym drutem. Uzwojenie pomocnicze (rozruchowe) będzie miało wyższą rezystancję.

Tabliczka zaciskowa bez tajemnic: rozszyfrowanie oznaczeń U1, U2, Z1, Z2

Na tabliczce zaciskowej silnika jednofazowego zazwyczaj znajdziemy oznaczenia wyprowadzeń. Standardowo, zaciski oznaczone jako U1 i U2 należą do uzwojenia głównego (roboczego). Z kolei zaciski Z1 i Z2 są wyprowadzeniami uzwojenia pomocniczego (rozruchowego). Rozumiejąc te oznaczenia, możemy prawidłowo skonfigurować obwody silnika.

Schemat podłączenia silnika krok po kroku: Od teorii do praktyki

Posiadając wiedzę o roli poszczególnych elementów i zasadach bezpieczeństwa, możemy przejść do praktycznego podłączania silnika. Kluczem do sukcesu jest tutaj czytelny schemat, który pozwoli nam poprawnie połączyć wszystkie komponenty.

Czytelny schemat ogólny: Zobacz, jak wszystkie elementy łączą się w całość

Ogólny schemat podłączenia silnika jednofazowego z dwoma kondensatorami obejmuje połączenie sieci zasilającej z uzwojeniem głównym silnika. Uzwojenie pomocnicze jest połączone szeregowo z kondensatorem rozruchowym oraz wyłącznikiem odśrodkowym. Całość ta jest następnie podłączona równolegle do uzwojenia głównego. Kondensator pracy jest podłączony równolegle do uzwojenia pomocniczego, ale pozostaje w obwodzie stale.

Podłączenie dla obrotów w prawo: Instrukcja i grafika

  1. Podłącz jeden przewód fazowy sieci zasilającej do zacisku U1 uzwojenia głównego.
  2. Drugi przewód sieciowy (neutralny) podłącz do zacisku Z1 uzwojenia pomocniczego.
  3. Zacisk U2 uzwojenia głównego połącz z zaciskiem Z2 uzwojenia pomocniczego.
  4. Kondensator pracy podłącz między zaciskiem Z1 a Z2.
  5. Kondensator rozruchowy podłącz między zaciskiem Z1 a zaciskiem wyłącznika odśrodkowego.
  6. Drugi zacisk wyłącznika odśrodkowego podłącz do zacisku Z2.

Jak zmienić kierunek obrotów na lewy? Prosta modyfikacja połączeń

Zmiana kierunku obrotów silnika jednofazowego polega na zamianie sposobu podłączenia uzwojenia pomocniczego względem uzwojenia głównego. W praktyce oznacza to konieczność zamiany miejscami zacisków Z1 i Z2. Jeśli silnik obracał się w prawo, po zamianie tych zacisków powinien zacząć obracać się w lewo, i odwrotnie. Jest to prosta modyfikacja, która nie wymaga ingerencji w same uzwojenia.

Co zrobić, gdy silnik nie działa poprawnie? Diagnostyka i częste problemy

Nawet przy starannym podłączeniu, mogą pojawić się problemy z pracą silnika. Zrozumienie najczęstszych przyczyn usterek pozwoli Ci szybko zdiagnozować problem i podjąć odpowiednie kroki naprawcze.

Silnik buczy i nie może wystartować gdzie szukać przyczyny?

Najczęstszymi przyczynami buczenia silnika jednofazowego bez jego startu są: uszkodzony kondensator rozruchowy (brak impulsów startowych), awaria wyłącznika odśrodkowego (nie odłącza lub nie załącza kondensatora rozruchowego), przepalenie uzwojenia rozruchowego, lub zbyt duże obciążenie silnika uniemożliwiające mu ruszenie. Czasem problemem może być również mechaniczne zablokowanie wirnika.

Jak wstępnie dobrać pojemność kondensatorów, gdy nie masz tabliczki znamionowej?

W przypadku braku tabliczki znamionowej, wstępny dobór pojemności kondensatorów można oprzeć na mocy silnika. Ogólna zasada mówi, że dla kondensatora pracy przyjmuje się około 10-15 µF na każdy 1 kW mocy silnika. Dla kondensatora rozruchowego, jego pojemność może być nawet 2-3 razy większa niż kondensatora pracy, ale jest to wartość orientacyjna i zależy od konstrukcji silnika.

Przeczytaj również: Jak podłączyć potencjometr do falownika - uniknij powszechnych błędów

Uszkodzony wyłącznik odśrodkowy: objawy i skutki dla pracy silnika

Uszkodzony wyłącznik odśrodkowy najczęściej objawia się tym, że silnik nie startuje wcale lub startuje z dużym opóźnieniem, towarzyszy temu głośne buczenie i przegrzewanie się uzwojenia rozruchowego. Jeśli wyłącznik nie odłączy kondensatora rozruchowego, będzie on cały czas podłączony do sieci, co prowadzi do jego szybkiego uszkodzenia, a nawet przepalenia całego uzwojenia pomocniczego. Z kolei, jeśli wyłącznik nie załączy kondensatora rozruchowego, silnik nie będzie miał wystarczającego momentu do startu.

Kluczowe zasady, które zapewnią długą i bezawaryjną pracę Twojego silnika

  • Unikaj przeciążania silnika ponad jego znamionową moc.
  • Dbaj o odpowiednią wentylację silnika, nie zasłaniaj otworów wentylacyjnych.
  • Regularnie kontroluj stan połączeń elektrycznych i kondensatorów.
  • Chroń silnik przed nadmierną wilgocią, kurzem i agresywnymi substancjami.
  • W przypadku zauważenia niepokojących objawów (nadmierne grzanie, hałas, wibracje), natychmiast przerwij pracę i dokonaj diagnostyki.

Źródło:

[1]

https://www.ebmia.pl/wiedza/faq/silniki-elektryczne/jakie-sa-rodzaje-silnikow-jednofazowych/

[2]

https://przezwajaniesilnikow.net/silnik-jednofazowy-nie-dziala.html

[3]

https://geektata.pl/jak-podlaczyc-kondensator-rozruchowy-do-silnika-jednofazowego/

FAQ - Najczęstsze pytania

Kondensator rozruchowy generuje mocny impuls startowy na początku pracy; kondensator pracy utrzymuje stabilność i poprawia sprawność przez cały czas pracy.

Tak. Sprawdzaj regularnie działanie; jeśli nie wyłącza kondensatora rozruchowego po starcie, silnik nie ruszy lub przegrzeje uzwojenie.

Zmierz rezystancję między wyprowadzeniami. Uzwojenie główne ma niższą rezystancję; uzwojenie pomocnicze – wyższą.

Wymień miejscami końcówki uzwojenia pomocniczego względem głównego (Z1/Z2), zgodnie ze schematem producenta.
