Łączenie przewodów w puszkach: instrukcja krok po kroku i bezpieczeństwo

Łączenie przewodów elektrycznych w puszkach instalacyjnych to czynność, którą wielu domowych majsterkowiczów wykonuje samodzielnie. Choć może wydawać się prosta, wymaga precyzji i ścisłego przestrzegania zasad bezpieczeństwa. Prawidłowo wykonane połączenia to fundament stabilnej i niezawodnej instalacji elektrycznej w Twoim domu, chroniący przed niebezpiecznymi sytuacjami. W tym przewodniku pokażę Ci, jak to zrobić bezpiecznie i skutecznie.

Dlaczego poprawny schemat połączeń w puszce to fundament Twojego bezpieczeństwa?

Puszka instalacyjna to serce wielu połączeń elektrycznych w naszym domu. To tutaj spotykają się przewody zasilające i wychodzące do kolejnych punktów poboru prądu, takich jak gniazdka, włączniki czy oświetlenie. Poprawne połączenie w tych niepozornych pudełkach jest absolutnie kluczowe dla bezpieczeństwa wszystkich domowników oraz dla długowieczności i niezawodności całej instalacji. Błędy popełnione na tym etapie mogą mieć bardzo poważne konsekwencje.

Zanim dotkniesz kabli: absolutna zasada numer jeden. Zanim w ogóle pomyślisz o otwarciu puszki i dotknięciu przewodów, musisz bezwzględnie wyłączyć zasilanie. Oznacza to nie tylko wyłączenie odpowiedniego bezpiecznika w tablicy rozdzielczej, ale często także głównego wyłącznika prądu. Po wyłączeniu zasilania koniecznie sprawdź za pomocą próbnika napięcia, czy w przewodach faktycznie nie ma prądu. To prosta czynność, która może uratować Ci życie.

Czym grozi błąd w puszce? Potencjalne skutki, o których musisz wiedzieć. Nieprawidłowe połączenia w puszkach instalacyjnych to prosta droga do wielu niebezpiecznych sytuacji. Najpoważniejsze z nich to oczywiście zwarcie, które może doprowadzić do pożaru instalacji elektrycznej. Kolejnym śmiertelnym zagrożeniem jest porażenie prądem, które może wystąpić, gdy przewody nie są poprawnie podłączone lub izolowane. Ponadto, błędy w połączeniach mogą skutkować niestabilnym działaniem urządzeń, ich uszkodzeniem, a nawet znacznym skróceniem ich żywotności. Pamiętaj, że każdy element instalacji jest ze sobą powiązany, a jeden błąd może wywołać kaskadę problemów.

ABC kolorów w polskiej instalacji elektrycznej rozszyfruj każdy kabel!

Jednym z podstawowych elementów bezpiecznego łączenia przewodów jest umiejętność rozpoznawania ich przeznaczenia na podstawie kolorów izolacji. W Polsce, podobnie jak w wielu krajach Europy, obowiązują ścisłe normy dotyczące kolorystyki przewodów elektrycznych, które mają na celu ułatwienie identyfikacji i zapewnienie bezpieczeństwa. Zgodnie z normą PN-HD 308 S2: 2007, stosujemy następujące oznaczenia:

Przewód fazowy (L) - brązowy, czarny lub szary: Skąd płynie prąd? Ten przewód jest nośnikiem napięcia zasilającego. To właśnie przez niego prąd dociera do naszych urządzeń. W zależności od instalacji, może mieć izolację w kolorze brązowym, czarnym lub szarym. Ważne jest, aby zawsze podłączać go do odpowiedniego zacisku urządzenia lub włącznika.

Przewód neutralny (N) - niebieski: Klucz do zamknięcia obwodu. Przewód neutralny, zawsze w kolorze niebieskim, stanowi drogę powrotną dla prądu, zamykając obwód elektryczny. Jest on zazwyczaj połączony z ziemią w punkcie zasilania, ale w normalnych warunkach nie powinien być pod napięciem. Jego prawidłowe podłączenie jest równie ważne, jak podłączenie przewodu fazowego.

Przewód ochronny (PE) - żółto-zielony: Twój anioł stróż chroniący przed porażeniem. To najważniejszy przewód pod względem bezpieczeństwa. Żółto-zielona izolacja jest jego znakiem rozpoznawczym i nie może być stosowana do żadnych innych celów. Przewód ochronny, znany również jako uziemienie, ma za zadanie odprowadzić ewentualne napięcie z metalowych obudów urządzeń do ziemi w przypadku awarii. Dzięki temu chroni nas przed porażeniem prądem, gdyby np. uszkodzony został przewód fazowy i dotknął obudowy.

Co robić, gdy w starej instalacji kolory się nie zgadzają? W starszych budynkach możemy natknąć się na instalacje, w których kolory przewodów odbiegają od obowiązujących norm. W takim przypadku niezbędne jest zachowanie szczególnej ostrożności. Zawsze używaj próbnika napięcia, aby dokładnie zidentyfikować, który przewód jest fazowy, a który neutralny. Jeśli masz jakiekolwiek wątpliwości, zdecydowanie lepiej jest skonsultować się z wykwalifikowanym elektrykiem, niż ryzykować błąd.

Niezbędnik instalatora: Co musisz mieć pod ręką przed otwarciem puszki?

Zanim przystąpisz do pracy, upewnij się, że masz pod ręką wszystkie niezbędne narzędzia i materiały. Odpowiednie przygotowanie to połowa sukcesu i gwarancja bezpieczeństwa.

• Próbnik napięcia: To absolutnie podstawowe narzędzie każdego, kto pracuje z prądem. Służy do sprawdzenia, czy w przewodach nie ma napięcia. Istnieją różne rodzaje próbników, od prostych neonówek po bardziej zaawansowane mierniki napięcia. Niezależnie od rodzaju, upewnij się, że umiesz go prawidłowo używać.
• Ściągacz izolacji: Narzędzie to pozwala na precyzyjne zdjęcie izolacji z przewodu na określoną długość, bez uszkadzania żył. Użycie noża czy kombinerek może prowadzić do osłabienia przewodu i problemów z kontaktem.
• Szczypce: Przydatne do przytrzymywania przewodów, zaginania ich lub odizolowywania w trudniej dostępnych miejscach.

Jeśli chodzi o elementy łączące, mamy dwie główne opcje:

Szybkozłączki WAGO vs. tradycyjne kostki śrubowe: co wybrać? Szybkozłączki, takie jak popularne WAGO, zdobyły ogromną popularność dzięki swojej prostocie i szybkości montażu. Wystarczy wsunąć odizolowany koniec przewodu do otworu, a specjalny mechanizm sprężynowy zapewnia pewne i trwałe połączenie. Są one idealne do łączenia przewodów o tym samym przekroju. Tradycyjne kostki zaciskowe, czyli tak zwane kostki śrubowe, wymagają dokręcenia śrub, które dociskają przewody. Są one często tańsze i mogą być stosowane do łączenia przewodów o różnych przekrojach, jednak ich montaż jest bardziej czasochłonny, a połączenie może być mniej pewne, jeśli śruby nie zostaną odpowiednio dokręcone.

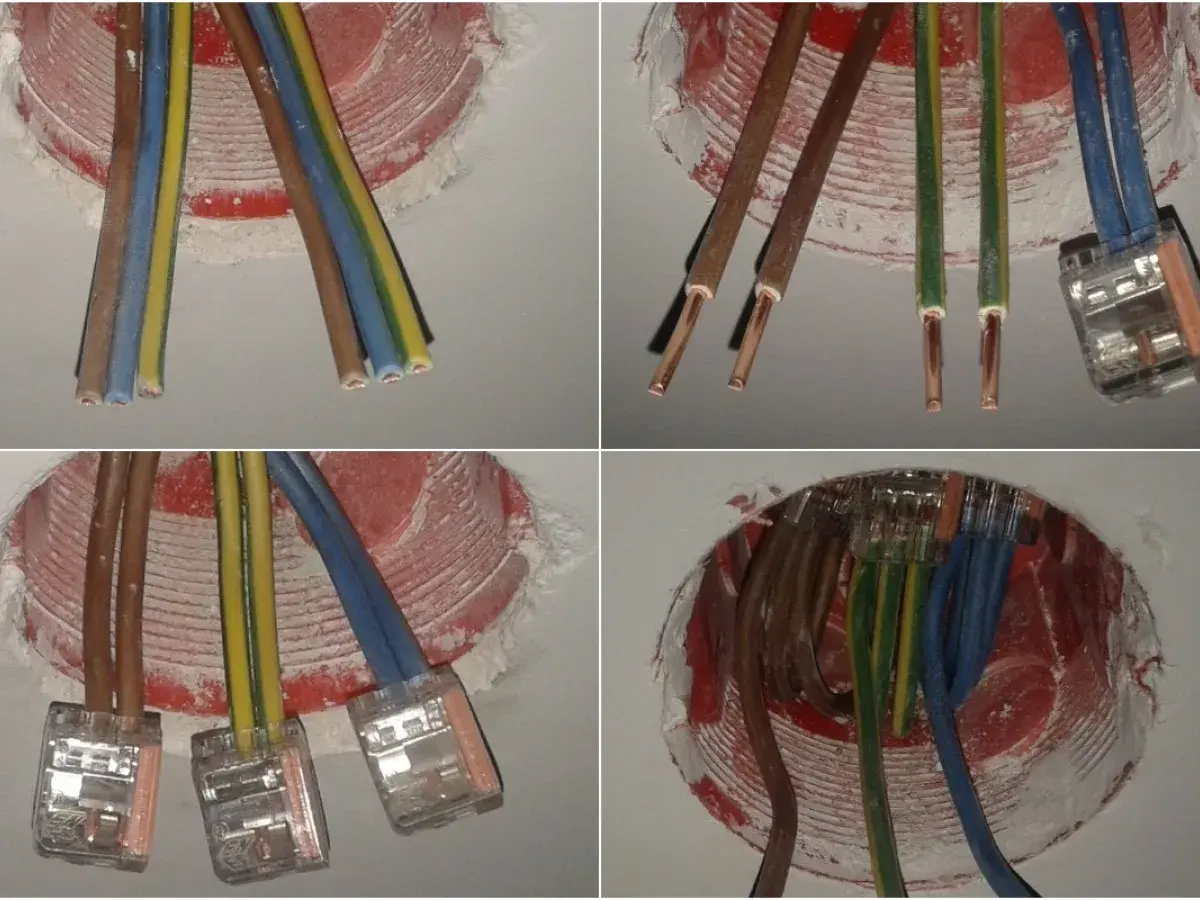

Uniwersalny proces łączenia kabli w puszce: Instrukcja krok po kroku

Oto szczegółowy proces, który pozwoli Ci bezpiecznie połączyć przewody w puszce instalacyjnej. Pamiętaj, że cierpliwość i dokładność to klucz do sukcesu.

1. Krok 1: Wyłącz zasilanie i upewnij się dwa razy! To najważniejszy krok. Wyłącz odpowiedni bezpiecznik w tablicy rozdzielczej. Następnie, użyj próbnika napięcia, aby sprawdzić, czy na przewodach w puszce, którą zamierzasz otworzyć, nie ma napięcia. Dotknij próbnikiem każdego z przewodów. Dopiero gdy masz absolutną pewność, że instalacja jest bezpieczna, możesz przejść do dalszych kroków.
2. Krok 2: Przygotowanie przewodów - jak prawidłowo zdjąć izolację? Za pomocą ściągacza izolacji usuń około 10-12 mm izolacji z końca każdego przewodu. Ważne jest, aby nie uszkodzić żyły przewodu podczas tej czynności. Uszkodzona żyła może się przegrzewać lub złamać, co osłabi połączenie.
3. Krok 3: Wykonanie połączenia zgodnie ze schematem. Teraz czas na fizyczne połączenie przewodów. Jeśli używasz szybkozłączek, po prostu wsuń odizolowany koniec przewodu do odpowiedniego otworu w złączce, aż poczujesz lekki opór. Mechanizm sprężynowy sam zadba o pewne połączenie. W przypadku kostek śrubowych, umieść odizolowane końce przewodów w odpowiednich miejscach kostki i dokładnie dokręć śruby. Upewnij się, że żadna żyła nie wystaje poza obręb kostki.
4. Krok 4: Staranne ułożenie kabli i zamknięcie puszki. Po wykonaniu wszystkich połączeń, delikatnie ułóż przewody w puszce. Staraj się nie zginać ich pod ostrym kątem i nie dopuszczać do ich uszkodzenia przez krawędzie puszki. Upewnij się, że połączenia są dobrze umieszczone i nie są narażone na naprężenia. Pamiętaj, aby nie przepełniać puszki zbyt duża ilość kabli może utrudniać zamknięcie i prowadzić do przegrzewania się połączeń. Po ułożeniu kabli, zamknij puszkę.

Najczęstsze schematy połączeń w praktyce od gniazdka po żyrandol

Puszki instalacyjne służą do realizacji różnych funkcji w instalacji elektrycznej. Oto kilka najczęściej spotykanych schematów połączeń:

Schemat 1: Podłączenie pojedynczego gniazdka - zasilanie w pigułce. W tym przypadku do puszki doprowadzamy przewody zasilające: fazowy (L), neutralny (N) i ochronny (PE). Następnie te same przewody podłączamy do odpowiednich zacisków w gniazdku. Przewód fazowy do zacisku L, neutralny do N, a ochronny do symbolu uziemienia. Jest to podstawowe połączenie, które zapewnia nam dostęp do energii elektrycznej.

Schemat 2: Podłączenie pojedynczego włącznika światła - jak sterować oświetleniem? Włącznik światła działa jak "bramka" dla prądu. Włącznik wpina się szeregowo w obwód przewodu fazowego (L). Oznacza to, że przewód fazowy zasilający dochodzi do jednego zacisku włącznika, a z drugiego zacisku wychodzi przewód fazowy do lampy. Przewody neutralny (N) i ochronny (PE) są zazwyczaj łączone ze sobą w puszce instalacyjnej za pomocą szybkozłączki lub kostki i dalej prowadzone do lampy, ale nie przechodzą przez sam włącznik.

Schemat 3: Połączenie przelotowe - jak zasilić kilka gniazdek z jednej puszki? Jeśli chcemy zasilić więcej niż jedno gniazdko z tej samej linii, stosujemy połączenie przelotowe. W tym przypadku do pierwszej puszki doprowadzamy zasilanie (L, N, PE). Następnie, z tej puszki, wychodzimy przewodami do kolejnego gniazdka. W praktyce oznacza to, że przewody L, N i PE muszą być podłączone do zacisków pierwszego gniazdka, a następnie te same przewody (lub ich przedłużenia) muszą być poprowadzone do drugiego gniazdka. W puszce może być konieczne użycie dodatkowych złączek, aby rozdzielić przewody.

Schemat 4: Podłączenie włącznika schodowego - światło na schodach pod kontrolą. Włącznik schodowy pozwala na sterowanie jednym punktem oświetleniowym z dwóch różnych miejsc, co jest idealne na przykład na schodach. Wymaga on zastosowania specjalnych przewodów (tzw. "łączniki schodowe" lub "przelotki") między dwoma włącznikami. W puszce instalacyjnej, oprócz doprowadzenia zasilania, wykonuje się połączenia między włącznikami, zgodnie z ich specyficzną budową.

Schemat 5: Włącznik świecznikowy (podwójny) - jak zapalać dwie sekcje żyrandola? Włącznik świecznikowy, znany również jako podwójny lub potrójny, pozwala na sterowanie kilkoma niezależnymi obwodami oświetleniowymi. W przypadku dwóch sekcji, jeden włącznik będzie sterował pierwszą lampą, a drugi drugą. W puszce instalacyjnej, do włącznika doprowadza się przewód fazowy zasilający, a z niego wychodzą dwa przewody fazowe do każdej z sekcji oświetlenia. Przewody neutralne i ochronne łączymy jak zwykle.

Schemat 6 (dla zaawansowanych): Gniazdko i włącznik w jednej puszce - jak to poprawnie połączyć? Połączenie gniazdka i włącznika w jednej puszce jest możliwe, ale wymaga precyzji. Gniazdko musi otrzymać stałe zasilanie z przewodów L, N, PE. Następnie, z przewodu fazowego (L) doprowadzającego zasilanie do gniazdka, należy wykonać "mostek" czyli krótkie połączenie, które poprowadzimy do zacisku wejściowego włącznika światła. Z drugiego zacisku włącznika wychodzi przewód fazowy do lampy.

Tych błędów unikaj jak ognia! Najczęstsze pomyłki przy łączeniu kabli

Nawet przy najlepszych chęciach, łatwo popełnić błąd, który może mieć poważne konsekwencje. Oto najczęściej spotykane pomyłki:

• Niedokładne dokręcenie lub wsunięcie przewodu: cichy zabójca instalacji. Luźne połączenie to potencjalne źródło iskrzenia, które może prowadzić do przegrzewania się przewodu, a w skrajnych przypadkach do pożaru. Niestabilny kontakt może również powodować migotanie światła lub niestabilną pracę urządzeń. Zawsze upewnij się, że połączenie jest pewne i stabilne, czy to w kostce śrubowej, czy w szybkozłączce.
• Pomylenie przewodu neutralnego z ochronnym: Co się wtedy stanie? To jeden z najgroźniejszych błędów. Zamiana przewodów N i PE może sprawić, że metalowe obudowy urządzeń AGD (np. pralki, lodówki) znajdą się pod napięciem, co stwarza śmiertelne zagrożenie porażenia prądem. Dodatkowo, może to spowodować nieprawidłowe działanie zabezpieczeń różnicowoprądowych, które nie będą w stanie wykryć niebezpiecznej sytuacji.
• Zbyt duża liczba kabli w jednej puszce: Ryzyko przegrzania. Puszki instalacyjne mają ograniczoną przestrzeń. Wpychanie do nich zbyt wielu przewodów utrudnia nie tylko zamknięcie pokrywy, ale przede wszystkim ogranicza przepływ powietrza, co sprzyja przegrzewaniu się połączeń. Przegrzane połączenia mogą uszkodzić izolację przewodów, a nawet doprowadzić do zwarcia i pożaru.

Kiedy schemat to za mało? Sygnały, że czas wezwać profesjonalnego elektryka

Choć ten poradnik ma na celu pomoc w samodzielnych pracach, istnieją sytuacje, w których lepiej zdać się na doświadczenie profesjonalisty. Pamiętaj, że bezpieczeństwo jest najważniejsze.

• Gdy instalacja jest stara, aluminiowa lub nosi ślady przegrzania. Stare instalacje, zwłaszcza te wykonane z aluminium, są bardziej podatne na awarie i wymagają specjalistycznej wiedzy do bezpiecznej modernizacji. Jeśli widzisz ślady przypaleń, uszkodzenia izolacji lub czujesz zapach spalenizny, natychmiast wezwij elektryka.
• Jeśli nie masz 100% pewności co do swoich działań. Nawet najprostsze zadanie może stać się niebezpieczne, jeśli wykonujesz je bez pełnego zrozumienia i pewności. Brak pewności co do prawidłowości połączenia lub identyfikacji przewodów powinien być dla Ciebie sygnałem, że czas na konsultację z fachowcem.
• Inne złożone prace. Montaż nowych obwodów, rozbudowa instalacji, praca przy tablicy rozdzielczej czy wymiana uszkodzonych przewodów na dłuższych odcinkach to zadania, które zdecydowanie wykraczają poza zakres prostych połączeń w puszkach i wymagają specjalistycznych uprawnień i wiedzy.
