Podłączenie włącznika schodowego marki Ospel, na przykład z popularnych serii As czy Sonata, może wydawać się skomplikowane, ale z odpowiednim przewodnikiem staje się zadaniem wykonalnym nawet dla domowego majsterkowicza. Ten praktyczny poradnik krok po kroku przeprowadzi Cię przez cały proces, uwzględniając specyficzne oznaczenia zacisków na produktach Ospel. Pamiętaj, że praca z elektrycznością wymaga szczególnej ostrożności, dlatego bezpieczeństwo jest absolutnym priorytetem.
Zanim zaczniesz: Absolutne podstawy bezpieczeństwa przy pracy z prądem
Praca z instalacją elektryczną niesie ze sobą poważne ryzyko porażenia prądem, które może prowadzić do poważnych obrażeń, a nawet śmierci. Dlatego też, zanim przystąpisz do jakichkolwiek prac przy włączniku, absolutnie kluczowe jest całkowite odłączenie zasilania. Zignorowanie tego kroku to prosta droga do tragedii. Pamiętaj, że wyłączenie światła w pomieszczeniu nie jest równoznaczne z odłączeniem zasilania w obwodzie prąd nadal może płynąć w przewodach.
Krok zero: Jak prawidłowo i skutecznie odłączyć zasilanie?
Pierwszym i najważniejszym krokiem jest zlokalizowanie głównego wyłącznika prądu w Twoim domu, zazwyczaj znajdującego się w skrzynce bezpieczników. Może to być wyłącznik główny lub konkretny bezpiecznik (topikowy lub nadprądowy) odpowiedzialny za obwód, w którym znajduje się włącznik. Po jego wyłączeniu, niezbędne jest zweryfikowanie braku napięcia w przewodach za pomocą próbnika napięcia. Dotknij próbnikami obu końcówek przewodów, które będziesz rozłączać. Jeśli próba nie świeci i nie wydaje żadnego dźwięku, możesz mieć pewność, że prąd został odłączony.
Narzędzia, bez których ani rusz co musisz mieć pod ręką?
- Próbnik napięcia do weryfikacji braku prądu.
- Śrubokręty zazwyczaj potrzebny jest jeden płaski i jeden krzyżakowy, o odpowiednich rozmiarach do śrub w zaciskach i mechanizmie włącznika.
- Szczypce do ściągania izolacji ułatwiają precyzyjne odsłonięcie końcówek przewodów.
- Nóż monterski alternatywnie do ściągacza izolacji, jeśli masz wprawę.
- Rękawice ochronne dodatkowe zabezpieczenie podczas pracy.
Jak rozszyfrować włącznik schodowy Ospel? Poznaj jego budowę i oznaczenia
Włącznik schodowy, w przeciwieństwie do zwykłego, posiada trzy punkty podłączeniowe. Pozwala to na stworzenie tzw. układu schodowego, który umożliwia sterowanie jednym źródłem światła (np. lampą na klatce schodowej) z dwóch różnych miejsc. W produktach Ospel, takich jak popularne serie As czy Sonata, zidentyfikowanie tych punktów jest kluczowe dla poprawnego podłączenia.
Trzy kluczowe zaciski który jest do czego?
Każdy włącznik schodowy Ospel wyposażony jest w trzy zaciski. Jeden z nich pełni funkcję zacisku wspólnego, do którego podłączamy przewód fazowy (L) zasilający obwód. Pozostałe dwa zaciski to zaciski korespondencyjne. Służą one do połączenia ze sobą obu włączników schodowych za pomocą specjalnych przewodów, zwanych korespondencyjnymi. To właśnie te połączenia decydują o możliwości sterowania światłem z dwóch miejsc.
Oznaczenia na włącznikach Ospel (Sonata, As) co oznaczają kolory i symbole?
W produktach Ospel, zwłaszcza w seriach Sonata i As, zacisk wspólny jest zazwyczaj wyraźnie oznaczony. Często jest to kolor czerwony, co ułatwia jego identyfikację. Można również spotkać oznaczenia symboliczne, takie jak "L" (od "Linia" lub "Faza") lub "P" (od "Przewód wejściowy/wyjściowy"). Zawsze dokładnie sprawdź oznaczenia na swoim konkretnym modelu włącznika. Prawidłowe podłączenie przewodu fazowego do tego właśnie zacisku jest absolutnie fundamentalne dla działania układu.

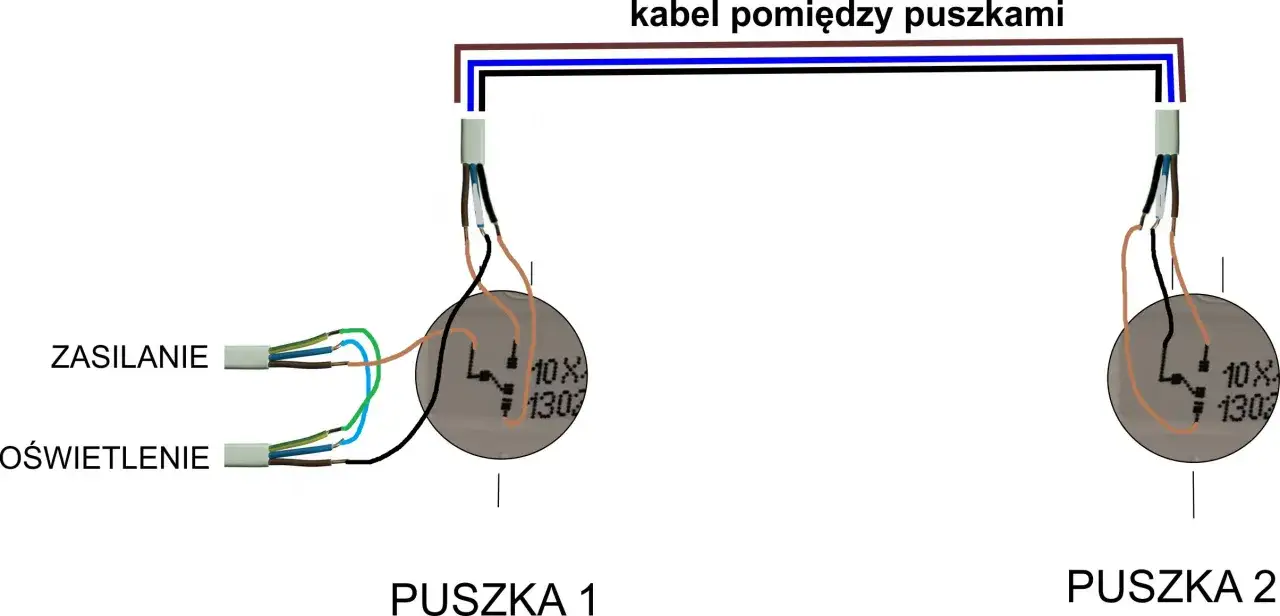

Podstawowy schemat połączeń: Jak połączyć dwa włączniki schodowe Ospel?
Podłączenie dwóch włączników schodowych Ospel wymaga pewnego schematu. Pamiętaj, że przewody neutralny (N, zazwyczaj niebieski) i ochronny (PE, żółto-zielony) nie są podłączane do samych włączników. Prowadzi się je bezpośrednio do oprawy oświetleniowej, zapewniając jej zasilanie i bezpieczeństwo. Włączniki schodowe sterują jedynie przepływem fazy.
Identyfikacja przewodów w puszce: Faza (L), Neutralny (N) i Korespondencyjne
W puszce instalacyjnej zazwyczaj znajdziesz kilka przewodów. Przewód fazowy (L) jest najczęściej brązowy lub czarny. Przewód neutralny (N) to zazwyczaj niebieski kabel, a przewód ochronny (PE) to żółto-zielony. Przewody korespondencyjne to te, które będą biegły między dwoma włącznikami schodowymi. W układzie schodowym służą one do "przekazywania" sygnału między włącznikami, umożliwiając zmianę stanu obwodu.
Włącznik nr 1 (zasilający): Podłączanie przewodu fazowego
W pierwszym włączniku schodowym (tym, do którego dochodzi zasilanie z instalacji) podłącz przewód fazowy (L) z puszki instalacyjnej do zacisku wspólnego (oznaczonego jako "L" lub "P", często czerwonego). Jest to punkt, w którym zasilanie wchodzi do układu schodowego.
Pomiędzy włącznikami: Prowadzenie i podłączanie przewodów korespondencyjnych
Teraz weź dwa przewody korespondencyjne. Jeden podłącz do jednego z zacisków korespondencyjnych pierwszego włącznika, a drugi do drugiego zacisku korespondencyjnego. Następnie poprowadź te dwa przewody do drugiego włącznika schodowego i podłącz je do analogicznych zacisków korespondencyjnych w tym drugim włączniku. Te połączenia są kluczowe dla działania układu schodowego.
Włącznik nr 2 (prowadzący do lampy): Finałowe połączenie
W drugim włączniku schodowym podłącz przewód, który będzie prowadził do oprawy oświetleniowej, do jego zacisku wspólnego. Przypomnij sobie, że przewody neutralny (N) i ochronny (PE) podłączasz bezpośrednio do odpowiednich zacisków w lampie, z pominięciem obu włączników.
Instalacja krok po kroku: Montujemy włącznik schodowy Ospel w puszce
Gdy wszystkie przewody są już poprawnie podłączone do zacisków włącznika, czas na jego fizyczny montaż w puszce instalacyjnej. Ten etap wymaga precyzji, aby zapewnić trwałe i bezpieczne połączenie, a także estetyczne wykończenie.
Krok 1: Przygotowanie przewodów i zarobienie końcówek
Upewnij się, że końcówki przewodów są odpowiednio odizolowane. Zazwyczaj producenci zalecają odizolowanie około 8-10 mm izolacji. Zbyt krótka końcówka może spowodować luźne połączenie, a zbyt długa może prowadzić do zwarcia, jeśli żyły dotkną sąsiednich przewodów lub metalowych elementów. Wiele produktów Ospel, w tym z serii Sonata czy As, wykorzystuje praktyczne szybkozłączki, które ułatwiają i przyspieszają ten proces.
Krok 2: Podłączanie przewodów do mechanizmu włącznika Ospel
Delikatnie wsuń przygotowane końcówki przewodów do odpowiednich zacisków w mechanizmie włącznika. Upewnij się, że przewody są pewnie osadzone. Jeśli używasz szybkozłączek, upewnij się, że przewód wszedł do końca i jest stabilnie zamocowany. Każde połączenie powinno być solidne i nie powinno się ruszać.
Krok 3: Osadzanie i mocowanie mechanizmu w puszce instalacyjnej
Po podłączeniu wszystkich przewodów, ostrożnie złóż je w puszce instalacyjnej, tak aby nie były zgniecione ani uszkodzone. Następnie umieść mechanizm włącznika w puszce i przykręć go za pomocą śrub montażowych. Upewnij się, że włącznik jest stabilnie zamocowany i nie porusza się.
Krok 4: Montaż ramki i klawisza estetyczne wykończenie
Na koniec, na zamocowany mechanizm nałóż ramkę ozdobną, a następnie wciśnij klawisz włącznika. Upewnij się, że wszystkie elementy są dobrze spasowane i estetycznie wyglądają. Twój nowy włącznik schodowy Ospel jest gotowy do działania!
A co, jeśli potrzebujesz sterować światłem z 3 lub więcej miejsc?
Układ schodowy, który właśnie poznałeś, jest idealny do sterowania światłem z dwóch punktów. Jednak co w sytuacji, gdy potrzebujesz tej samej funkcjonalności, ale z trzech, czterech, a nawet więcej miejsc? Wtedy sam włącznik schodowy to za mało. Konieczne jest zastosowanie dodatkowego elementu, który rozszerza możliwości instalacji.
Kiedy sam włącznik schodowy to za mało? Rola włącznika krzyżowego Ospel
Gdy chcesz sterować oświetleniem z więcej niż dwóch miejsc, musisz sięgnąć po włącznik krzyżowy. Jest to specjalny rodzaj łącznika, który "krzyżuje" połączenia między włącznikami schodowymi. Włącznik krzyżowy nie działa samodzielnie jest zawsze montowany pomiędzy dwoma włącznikami schodowymi. W typowym układzie do sterowania z trzech miejsc mamy więc: włącznik schodowy, następnie włącznik krzyżowy, a na końcu kolejny włącznik schodowy.
Jak wygląda schemat instalacji z użyciem włącznika krzyżowego?
Schemat instalacji z włącznikiem krzyżowym jest rozbudową podstawowego układu schodowego. Przewód fazowy podłączamy do zacisku wspólnego pierwszego włącznika schodowego. Dwa przewody korespondencyjne z pierwszego włącznika schodowego prowadzą do dwóch wejść włącznika krzyżowego. Z dwóch wyjść włącznika krzyżowego wychodzą kolejne dwa przewody korespondencyjne, które podłączamy do zacisków korespondencyjnych drugiego włącznika schodowego. Dopiero z zacisku wspólnego drugiego włącznika wychodzi przewód fazowy do lampy. W przypadku większej liczby punktów sterowania, pomiędzy pierwszym a drugim włącznikiem schodowym instalujemy kolejne włączniki krzyżowe, łącząc je ze sobą.
Coś poszło nie tak? Najczęstsze błędy i sposoby ich rozwiązania
Nawet przy najlepszych chęciach, podczas prac elektrycznych mogą pojawić się problemy. Na szczęście, wiele z nich jest łatwych do zdiagnozowania i naprawienia, jeśli wiesz, czego szukać. Poniżej znajdziesz kilka najczęstszych usterek i wskazówki, jak sobie z nimi poradzić.
Dlaczego włącznik nie działa? Sprawdź te 3 rzeczy w pierwszej kolejności
- Brak zasilania: Upewnij się, że główny bezpiecznik jest włączony i że nie doszło do awarii w obwodzie.
- Nieprawidłowe podłączenie fazy: Sprawdź, czy przewód fazowy (L) jest prawidłowo podłączony do zacisku wspólnego włącznika (tego oznaczonego jako "L" lub "P").
- Luźne lub brakujące połączenia: Dokładnie sprawdź wszystkie połączenia przewodów w zaciskach. Upewnij się, że żaden przewód nie wysunął się ani nie został niedostatecznie dokręcony.
Światło działa tylko w jednej kombinacji gdzie jest błąd w połączeniu?
Jeśli światło działa poprawnie tylko w jednej konfiguracji przełączników, a w drugiej nie, najprawdopodobniej problem leży w podłączeniu przewodów korespondencyjnych. Sprawdź, czy oba przewody korespondencyjne są prawidłowo podłączone do zacisków korespondencyjnych w obu włącznikach. Czasami zdarza się również zamiana miejscami zacisków wspólnych w jednym z włączników. Upewnij się, że przewód fazowy dochodzący z instalacji jest podłączony do zacisku wspólnego w pierwszym włączniku, a przewód wychodzący do lampy jest podłączony do zacisku wspólnego w drugim włączniku.
Przeczytaj również: Jak podłączyć potencjometr do falownika - uniknij powszechnych błędów
Wybija bezpieczniki po montażu jak zlokalizować zwarcie?
Jeśli po podłączeniu włącznika natychmiast wybija bezpiecznik, oznacza to zwarcie. Najczęstszą przyczyną jest uszkodzona izolacja przewodów, która powoduje dotykanie się odsłoniętych żył lub dotykanie żył do metalowych elementów (np. puszki instalacyjnej, jeśli jest metalowa). Dokładnie sprawdź wszystkie przewody, czy nie mają uszkodzonej izolacji. Upewnij się, że żadne odsłonięte żyły nie stykają się ze sobą ani z innymi elementami instalacji.
Ostatni test: Jak bezpiecznie sprawdzić poprawność działania całej instalacji?
Po zakończeniu wszystkich prac i upewnieniu się, że wszystko jest poprawnie podłączone, nadszedł czas na bezpieczne przetestowanie instalacji. Włącz zasilanie w skrzynce bezpieczników. Następnie spróbuj włączyć i wyłączyć światło za pomocą każdego z włączników schodowych. Sprawdź wszystkie możliwe kombinacje. Światło powinno zapalić się po jednym naciśnięciu i zgasnąć po kolejnym, niezależnie od tego, którym włącznikiem się posłużysz. Obserwuj uważnie reakcję instalacji wszelkie niepokojące objawy, takie jak iskrzenie czy zapach spalenizny, oznaczają konieczność natychmiastowego wyłączenia zasilania i ponownego sprawdzenia połączeń.
