Jak podłączyć przekaźnik 12V i 230V? Poradnik krok po kroku

Artykuł ten jest Twoim praktycznym przewodnikiem po świecie przekaźników. Znajdziesz tu szczegółowe instrukcje, jak krok po kroku podłączyć przekaźnik, niezależnie od tego, czy pracujesz z instalacją samochodową 12V, czy domową 230V. Skupimy się na bezpieczeństwie i zrozumieniu działania, abyś mógł samodzielnie wykonać zadanie, unikając typowych błędów.

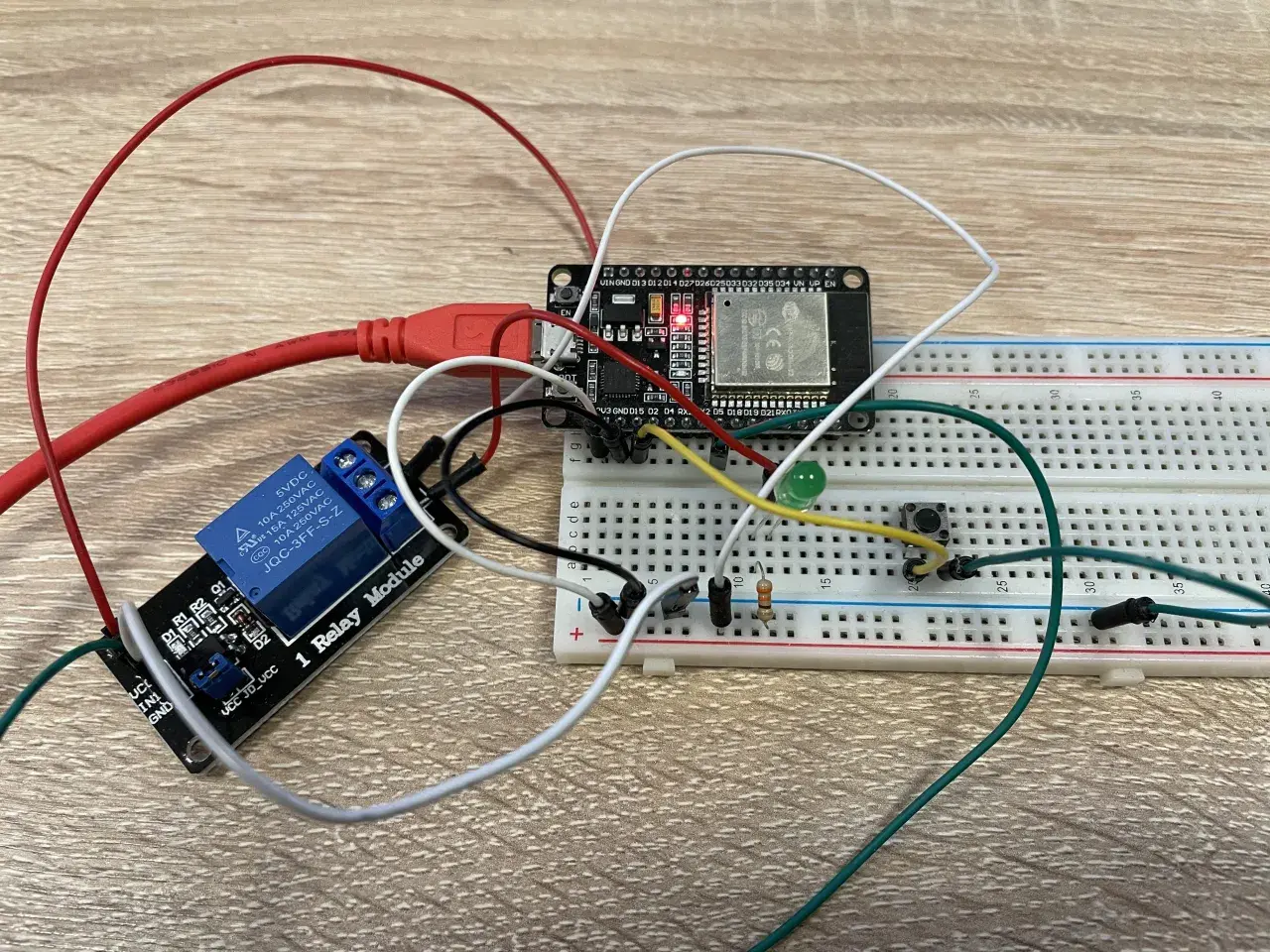

Przekaźnik cichy bohater Twojej instalacji. Dlaczego musisz wiedzieć, jak go podłączyć?

Przekaźnik to niezwykle ważny, choć często niedoceniany element w każdej instalacji elektrycznej. Jego podstawowa rola polega na tym, że działa jak przełącznik, ale sterowany jest za pomocą elektromagnesu. To genialne rozwiązanie pozwala nam używać niskiego napięcia do kontrolowania obwodu, w którym płynie prąd o znacznie wyższych wartościach. Największą zaletą tego rozwiązania jest separacja galwaniczna, czyli fizyczne oddzielenie obwodu sterującego od obwodu roboczego. Ta cecha znacząco podnosi poziom bezpieczeństwa.

Co to jest przekaźnik i dlaczego nie można się bez niego obejść?

Mówiąc najprościej, przekaźnik to urządzenie, które składa się z cewki (działającej jak elektromagnes) i zestawu styków. Kiedy podamy napięcie na cewkę, powstaje pole magnetyczne, które przyciąga metalową blaszkę zwaną zworką. Ruch tej zworki powoduje przełączenie styków. Jest to element absolutnie niezbędny w wielu zastosowaniach, od skomplikowanych systemów elektrycznych w samochodach po domowe instalacje, gdzie musimy bezpiecznie i wydajnie zarządzać przepływem prądu do urządzeń o dużym poborze mocy.

Niski prąd steruje wysokim klucz do bezpieczeństwa i wydajności

Koncepcja sterowania dużymi prądami za pomocą niewielkich sygnałów jest sercem funkcjonalności przekaźnika. Pomyśl o tym w ten sposób: w samochodzie, delikatny przełącznik na desce rozdzielczej nie jest w stanie bezpośrednio zasilić potężnych świateł drogowych. Zamiast tego, jego niewielki prąd aktywuje przekaźnik, który z kolei zamyka obwód zasilania dla świateł, pobierając prąd bezpośrednio z akumulatora. Podobnie w domu, niskonapięciowy sterownik może bezpiecznie zarządzać włączaniem i wyłączaniem urządzeń podłączonych do sieci 230V. Według danych Vertex AI Search, ta zdolność do izolowania obwodów sterujących od obwodów wykonawczych jest kluczowa dla zapobiegania uszkodzeniom i zapewnienia długiej żywotności urządzeń.

Anatomia przekaźnika: rozszyfrowujemy tajemnicze oznaczenia pinów

Każdy przekaźnik, zwłaszcza ten samochodowy, posiada zestaw numerowanych pinów, które określają jego funkcję. Zrozumienie tych oznaczeń jest kluczowe do poprawnego podłączenia. Pozwala to na precyzyjne określenie, który pin odpowiada za zasilanie, który za masę, a który za sterowanie obwodem roboczym. Bez tej wiedzy, próba podłączenia przekaźnika byłaby jak próba nawigacji bez mapy.

Mapa styków, czyli co oznaczają numery 30, 85, 86 i 87?

W typowych przekaźnikach samochodowych spotkamy się z kilkoma kluczowymi oznaczeniami. Pin oznaczony numerem 30 to stałe zasilanie, zazwyczaj podłączone bezpośrednio do plusa akumulatora, często z dodatkowym zabezpieczeniem w postaci bezpiecznika. Piny 85 i 86 służą do sterowania cewką przekaźnika. Pin 85 jest zazwyczaj podłączany do masy (-), natomiast pin 86 do zasilania (+), które pochodzi ze źródła sterującego, na przykład przełącznika. Wreszcie, pin 87 to wyjście na odbiornik czyli element, który chcemy zasilić (np. światła, pompę paliwa, wentylator). Kiedy cewka jest aktywowana, pin 30 zostaje połączony z pinem 87, zamykając obwód roboczy.

Przekaźnik 4-pinowy vs 5-pinowy: kluczowa różnica i pin 87a

Podstawowa różnica między przekaźnikami 4-pinowymi a 5-pinowymi leży w ich funkcjonalności. Przekaźnik 4-pinowy posiada tylko jeden obwód roboczy, który jest normalnie otwarty (NO). Oznacza to, że gdy cewka nie jest zasilana, obwód jest przerwany. Po podaniu napięcia na cewkę, styki się zamykają i prąd płynie. Przekaźniki 5-pinowe idą o krok dalej, oferując dodatkowy pin, oznaczony jako 87a. Ten pin działa jako styk normalnie zamknięty (NC). Kiedy cewka nie jest zasilana, pin 30 jest połączony z pinem 87a. Dopiero po aktywacji cewki, połączenie między 30 a 87a jest przerywane, a zasilanie przełączane na pin 87. Ta dodatkowa funkcja pozwala na realizację bardziej złożonych scenariuszy, takich jak przełączanie między dwoma różnymi obwodami.

Styk normalnie otwarty (NO) i normalnie zamknięty (NC) kiedy który wybrać?

Wybór między przekaźnikiem z tylko stykiem NO a tym z dodatkowym stykiem NC zależy od zastosowania. Styki normalnie otwarte (NO), reprezentowane przez pin 87 w przekaźnikach 4- i 5-pinowych, są idealne do prostego włączania lub wyłączania urządzeń. Kiedy chcesz, aby światła zapaliły się po wciśnięciu przycisku, używasz przekaźnika NO. Styki normalnie zamknięte (NC), czyli pin 87a w przekaźnikach 5-pinowych, są z kolei wykorzystywane, gdy potrzebujemy, aby obwód był zamknięty w stanie spoczynku i otwierał się dopiero po aktywacji przekaźnika. Jest to przydatne na przykład w systemach alarmowych, gdzie przerwanie obwodu może uruchomić sygnał, lub w bardziej zaawansowanych układach sterowania, gdzie chcemy przełączać zasilanie między dwoma różnymi odbiornikami.

Zanim zaczniesz: przygotowanie i kluczowe zasady bezpieczeństwa

Przed przystąpieniem do jakichkolwiek prac z instalacją elektryczną, a szczególnie przed podłączeniem przekaźnika, kluczowe jest odpowiednie przygotowanie i bezwzględne przestrzeganie zasad bezpieczeństwa. To etap, którego nie można pominąć, ponieważ gwarantuje on nie tylko poprawne działanie układu, ale przede wszystkim chroni Ciebie i Twoje urządzenie przed uszkodzeniem lub niebezpiecznymi sytuacjami.

Niezbędnik majsterkowicza: narzędzia i materiały, które musisz mieć pod ręką

Aby praca przebiegła sprawnie i bezpiecznie, warto zaopatrzyć się w kilka podstawowych narzędzi i materiałów. Niezbędne będą: ściągacze izolacji do przygotowania przewodów, zaciskarka do solidnego połączenia konektorów, miernik uniwersalny (multimetr) do sprawdzania napięcia i ciągłości obwodu, a w niektórych przypadkach przyda się również lutownica i koszulki termokurczliwe do izolacji połączeń. Poza tym, potrzebne będą odpowiednie przewody o przekroju dobranym do obciążenia, konektory, bezpieczniki z uchwytami oraz opaski kablowe do uporządkowania instalacji.

Bezpieczeństwo przede wszystkim: jak uniknąć porażenia prądem i uszkodzenia sprzętu

Najważniejszą zasadą jest bezwzględne odłączenie zasilania przed rozpoczęciem pracy. Dotyczy to w szczególności pracy z napięciem sieciowym 230V, które może być śmiertelnie niebezpieczne. Upewnij się, że zasilanie jest wyłączone na głównym wyłączniku lub bezpieczniku. Zawsze używaj narzędzi z izolowanymi rękojeściami i regularnie sprawdzaj ich stan. Przed podłączeniem czegokolwiek, użyj miernika uniwersalnego, aby dwukrotnie potwierdzić brak napięcia w obwodzie. Unikaj pracy w wilgotnym otoczeniu. Pamiętaj, że zwarcie może nie tylko uszkodzić przekaźnik, ale także całą instalację elektryczną, a nawet spowodować pożar.

Dobór przekaźnika do obciążenia najważniejsza zasada, której nie można zignorować

To kluczowy aspekt, który często bywa lekceważony, prowadząc do problemów. Każdy przekaźnik ma określoną obciążalność prądową styków. Ta wartość musi być wyższa niż maksymalny prąd pobierany przez urządzenie, którym będziemy sterować. Na przykład, jeśli chcesz zasilić światła LED o mocy 100W (przy 12V to około 8.3A), powinieneś wybrać przekaźnik, którego styki wytrzymają co najmniej 10-15A. Ignorowanie tej zasady prowadzi do przegrzewania się styków, ich uszkodzenia, a w skrajnych przypadkach może nawet doprowadzić do zapłonu izolacji i pożaru. Zawsze sprawdzaj parametry przekaźnika i porównuj je z zapotrzebowaniem sterowanego urządzenia.

Podłączanie przekaźnika 12V krok po kroku schemat dla instalacji samochodowej

Instalacje samochodowe, pracujące na niskim napięciu 12V, są doskonałym poligonem doświadczalnym do nauki podłączania przekaźników. Pozwalają one na bezpieczne zwiększenie funkcjonalności pojazdu, na przykład poprzez dodanie mocniejszych świateł czy dodatkowego osprzętu. Poniżej znajdziesz instrukcje, które przeprowadzą Cię przez ten proces.

Instrukcja dla przekaźnika 4-pinowego: zasilanie dodatkowych świateł

Podłączenie 4-pinowego przekaźnika do sterowania dodatkowymi światłami (np. halogenami) jest stosunkowo proste. Zacznij od podłączenia pinu 30 do plusa akumulatora, pamiętając o umieszczeniu między nimi bezpiecznika o odpowiedniej wartości. Następnie podłącz pin 85 do masy pojazdu. Pin 86 podłącz do przełącznika, który będzie sterował światłami. Ostatni pin, 87, podłącz do plusowego przewodu dodatkowych świateł. Minusowe przewody świateł podłącz bezpośrednio do masy pojazdu. W ten sposób, po włączeniu przełącznika, prąd popłynie przez cewkę przekaźnika, aktywując go i zamykając obwód zasilania dla świateł.

Instrukcja dla przekaźnika 5-pinowego: sterowanie przełączające

Przekaźniki 5-pinowe otwierają drzwi do bardziej zaawansowanych zastosowań, takich jak przełączanie między dwoma różnymi obwodami. Przykładem może być sterowanie klaksonem dwutonowym, gdzie w zależności od sytuacji potrzebujemy aktywować różne dźwięki. Podłączenie wygląda podobnie jak w przypadku przekaźnika 4-pinowego, z tą różnicą, że musimy wykorzystać dodatkowy pin 87a. Pin 30 nadal jest głównym zasilaniem. Pin 85 do masy, a 86 do przełącznika sterującego. W przypadku przekaźnika 5-pinowego, możemy podłączyć jeden odbiornik do pinu 87, a drugi do pinu 87a. W stanie spoczynku (bez zasilania cewki), odbiornik podłączony do 87a będzie aktywny. Po aktywacji przekaźnika, zasilanie zostanie przełączone na odbiornik podłączony do pinu 87.

Schemat podłączenia z bezpiecznikiem jak prawidłowo zabezpieczyć obwód?

Bezpiecznik to nieodzowny element każdej instalacji elektrycznej, a jego prawidłowe umiejscowienie jest kluczowe dla bezpieczeństwa. W przypadku przekaźników, bezpiecznik powinien być umieszczony jak najbliżej źródła zasilania, czyli na przewodzie prowadzącym od akumulatora do pinu 30 przekaźnika. Jego wartość prądowa powinna być dobrana tak, aby była nieco wyższa niż maksymalny prąd pobierany przez sterowane urządzenie, ale na tyle niska, aby zadziałała w przypadku wystąpienia zwarcia lub przeciążenia, zanim dojdzie do uszkodzenia przewodów lub samego przekaźnika. Schemat podłączenia powinien wyraźnie pokazywać umiejscowienie bezpiecznika, podkreślając jego rolę jako ostatniej linii obrony przed niebezpiecznymi sytuacjami.

Jak podłączyć przekaźnik 230V w instalacji domowej? Poradnik dla zaawansowanych

Praca z napięciem sieciowym 230V wymaga znacznie większej ostrożności i wiedzy niż w przypadku instalacji samochodowych 12V. Błędy popełnione przy 230V mogą mieć tragiczne skutki. Dlatego też, jeśli nie masz doświadczenia w pracy z tak wysokimi napięciami, zdecydowanie zaleca się powierzenie tych zadań wykwalifikowanemu elektrykowi.

Szczególne środki ostrożności przy pracy z napięciem sieciowym

Pamiętaj, że napięcie 230V jest śmiertelnie niebezpieczne. Zawsze, bezwzględnie, wyłącz zasilanie główne w całym budynku lub przynajmniej w obwodzie, nad którym pracujesz. Używaj wyłącznie narzędzi z odpowiednią izolacją i sprawdź je przed użyciem. Przed dotknięciem jakichkolwiek przewodów, użyj miernika uniwersalnego, aby upewnić się, że napięcie zostało całkowicie odłączone. Nigdy nie pracuj w wilgotnych warunkach ani bosymi stopami na mokrej podłodze. Jeśli masz jakiekolwiek wątpliwości, przerwij pracę i skonsultuj się z profesjonalistą.

Przykładowy schemat: sterowanie oświetleniem za pomocą przekaźnika bistabilnego

Przekaźniki bistabilne, często stosowane w systemach inteligentnego domu, pozwalają na sterowanie oświetleniem w sposób, który zapamiętuje ostatni stan. Oznacza to, że krótkie naciśnięcie włącznika zmienia stan oświetlenia (włącza lub wyłącza), a przekaźnik bistabilny utrzymuje ten stan, dopóki nie otrzyma kolejnego impulsu. W uproszczonym schemacie, przekaźnik taki jest podłączony do sieci 230V. Jeden z przewodów fazowych z sieci jest podłączony do zacisku wejściowego przekaźnika, a zacisk wyjściowy jest podłączony do lampy. Drugi przewód, neutralny, jest podłączony bezpośrednio do lampy. Włączniki impulsowe (tzw. dzwonkowe) podłączone są do zacisków sterujących przekaźnika, wysyłając krótkie impulsy, które przełączają jego stan. Według danych Vertex AI Search, przekaźniki bistabilne znacząco zwiększają komfort użytkowania i pozwalają na oszczędność energii.

Różnice w podłączaniu przekaźnika na szynę DIN

Przekaźniki montowane na szynie DIN to standardowe rozwiązanie w rozdzielnicach elektrycznych. Charakteryzują się one prostym montażem wystarczy je po prostu wpiąć na szynę. Podłączenie elektryczne odbywa się zazwyczaj za pomocą zacisków śrubowych lub sprężynowych, do których wprowadza się przewody. W przypadku przekaźników przemysłowych lub modułów sterujących, podłączenie cewki sterującej (często niskonapięciowej) jest oddzielone od obwodu wykonawczego 230V. Ważne jest, aby zgodnie z instrukcją producenta prawidłowo podłączyć zasilanie, przewody sterujące oraz obciążenie, a także upewnić się, że wszystkie połączenia są solidne i odpowiednio zaizolowane wewnątrz rozdzielnicy.

Najczęstsze błędy i problemy jak ich uniknąć i co zrobić, gdy coś nie działa?

Nawet przy najlepszych chęciach, podczas pracy z elektryką mogą pojawić się problemy. Zrozumienie najczęstszych błędów i ich przyczyn pozwoli Ci szybko zdiagnozować problem i go rozwiązać, oszczędzając czas i nerwy.

Przekaźnik "cyka", ale urządzenie nie działa gdzie szukać przyczyny?

Charakterystyczne "cykanie" przekaźnika oznacza, że jego cewka jest poprawnie aktywowana, a styki próbują się przełączyć. Jeśli jednak sterowane urządzenie milczy, problem leży najprawdopodobniej w obwodzie roboczym. Sprawdź, czy na pinie 30 jest obecne napięcie. Następnie upewnij się, że styki są rzeczywiście połączone możesz to sprawdzić miernikiem uniwersalnym, mierząc ciągłość między pinem 30 a 87 (lub 87a, w zależności od stanu przekaźnika). Inną możliwością jest uszkodzenie samego odbiornika lub przeciążenie przekaźnika, które mogło doprowadzić do stopienia się styków. Zweryfikuj także, czy obciążalność prądowa przekaźnika jest wystarczająca dla danego urządzenia.

Cisza w eterze dlaczego cewka przekaźnika się nie aktywuje?

Jeśli przekaźnik w ogóle nie reaguje, czyli nie słychać "cykania", przyczyną jest brak zasilania lub sygnału sterującego na cewce. Sprawdź połączenia na pinach 85 i 86. Upewnij się, że na pinie 86 dociera odpowiednie napięcie ze źródła sterującego (np. włącznika). Sprawdź, czy pin 85 jest prawidłowo podłączony do masy. Możliwe jest również, że przewód sterujący jest przerwany, przełącznik jest uszkodzony, lub co gorsza, cewka samego przekaźnika uległa uszkodzeniu. Niekiedy problemem może być też zbyt niskie napięcie sterujące, które nie jest w stanie wytworzyć wystarczającego pola magnetycznego.

Przeczytaj również: Jak podłączyć potencjometr do falownika - uniknij powszechnych błędów

Pomylone piny: skutki i sposoby na weryfikację połączeń
