Wyłącznik różnicowoprądowy (RCD), potocznie nazywany "różnicówką", to jeden z kluczowych elementów zapewniających bezpieczeństwo w Twoim domu. Jego prawidłowe podłączenie jest absolutnie niezbędne, aby chronić Ciebie i Twoją rodzinę przed porażeniem prądem elektrycznym oraz zapobiegać potencjalnym pożarom wynikającym z wad instalacji. W tym artykule przeprowadzimy Cię krok po kroku przez proces bezpiecznego montażu jednofazowego RCD, wyjaśniając jego działanie i przedstawiając praktyczne wskazówki.
Kluczowe aspekty prawidłowego podłączenia różnicówki jednofazowej
- Różnicówka chroni przed porażeniem prądem i pożarem, wykrywając prąd upływu.
- W instalacji TN-S przewody L i N przechodzą przez RCD, a PE zawsze ją omija.
- W instalacjach TN-C konieczny jest rozdział przewodu PEN na N i PE przed podłączeniem różnicówki.
- Najczęstsze błędy to pomylenie N i PE za różnicówką oraz brak rozdziału PEN.
- Regularny test przyciskiem "TEST" jest obowiązkowy, a profesjonalne pomiary kluczowe.
- Prace elektryczne powinny być wykonywane przez osoby z odpowiednimi uprawnieniami.
Dlaczego poprawne podłączenie różnicówki jest kluczowe dla Twojego bezpieczeństwa?
Wyłącznik różnicowoprądowy (RCD), znany również jako różnicówka, to jedno z najważniejszych zabezpieczeń w każdej nowoczesnej instalacji elektrycznej. Jego podstawową funkcją jest ochrona przed porażeniem prądem elektrycznym oraz zapobieganie pożarom wywołanym przez uszkodzenia instalacji. Działanie RCD opiera się na ciągłym monitorowaniu równowagi prądów płynących w przewodach fazowym (L) i neutralnym (N).
Jak działa wyłącznik różnicowoprądowy? Proste wyjaśnienie zasady działania
Różnicówka działa na zasadzie porównywania prądu wpływającego do obwodu z prądem z niego wypływającym. W normalnych warunkach prądy te powinny być sobie równe. Jeśli jednak wystąpi upływ prądu na przykład w wyniku dotknięcia uszkodzonego urządzenia przez człowieka lub uszkodzenia izolacji równowaga zostaje zaburzona. Różnicówka natychmiast wykrywa tę różnicę (prąd upływu) i w ułamku sekundy odcina zasilanie, zanim prąd osiągnie niebezpieczny dla życia poziom. W domowych instalacjach w Polsce standardowo stosuje się różnicówki o wysokiej czułości, z prądem znamionowym różnicowym IΔn wynoszącym 30 mA, co zapewnia skuteczną ochronę.
Ochrona przed porażeniem i pożarem dwie najważniejsze funkcje RCD w Twoim domu
Główną rolą RCD jest ochrona przeciwporażeniowa. W przypadku, gdy prąd upływowy przepływa przez ciało człowieka, różnicówka reaguje błyskawicznie, minimalizując ryzyko poważnych obrażeń, a nawet śmierci. Dodatkowo, RCD chroni przed pożarami. Prądy upływowe, nawet te zbyt małe, by wyzwolić zabezpieczenie nadprądowe, mogą powodować nagrzewanie się przewodów i materiałów izolacyjnych, prowadząc do zapłonu. Wykrywając te niewielkie upływy, różnicówka skutecznie zapobiega takim sytuacjom.
Czy różnicówka jest obowiązkowa w polskim budownictwie? Co mówią przepisy?
Zgodnie z obowiązującymi przepisami i normami budowlanymi w Polsce, wyłączniki różnicowoprądowe są obowiązkowe w większości nowo budowanych i modernizowanych instalacji elektrycznych. Muszą być stosowane do ochrony obwodów gniazd wtykowych ogólnego przeznaczenia, obwodów zasilających urządzenia w łazienkach, kuchniach oraz na zewnątrz budynków. Ich obecność jest kluczowa dla spełnienia wymogów bezpieczeństwa i uzyskania odbioru instalacji.
Zanim zaczniesz co musisz wiedzieć o swojej instalacji i samej różnicówce?
Zanim przystąpisz do podłączania wyłącznika różnicowoprądowego, niezbędne jest zrozumienie kilku kluczowych aspektów dotyczących zarówno samego urządzenia, jak i charakterystyki Twojej instalacji elektrycznej. Prawidłowe przygotowanie to podstawa bezpiecznej i skutecznej pracy.

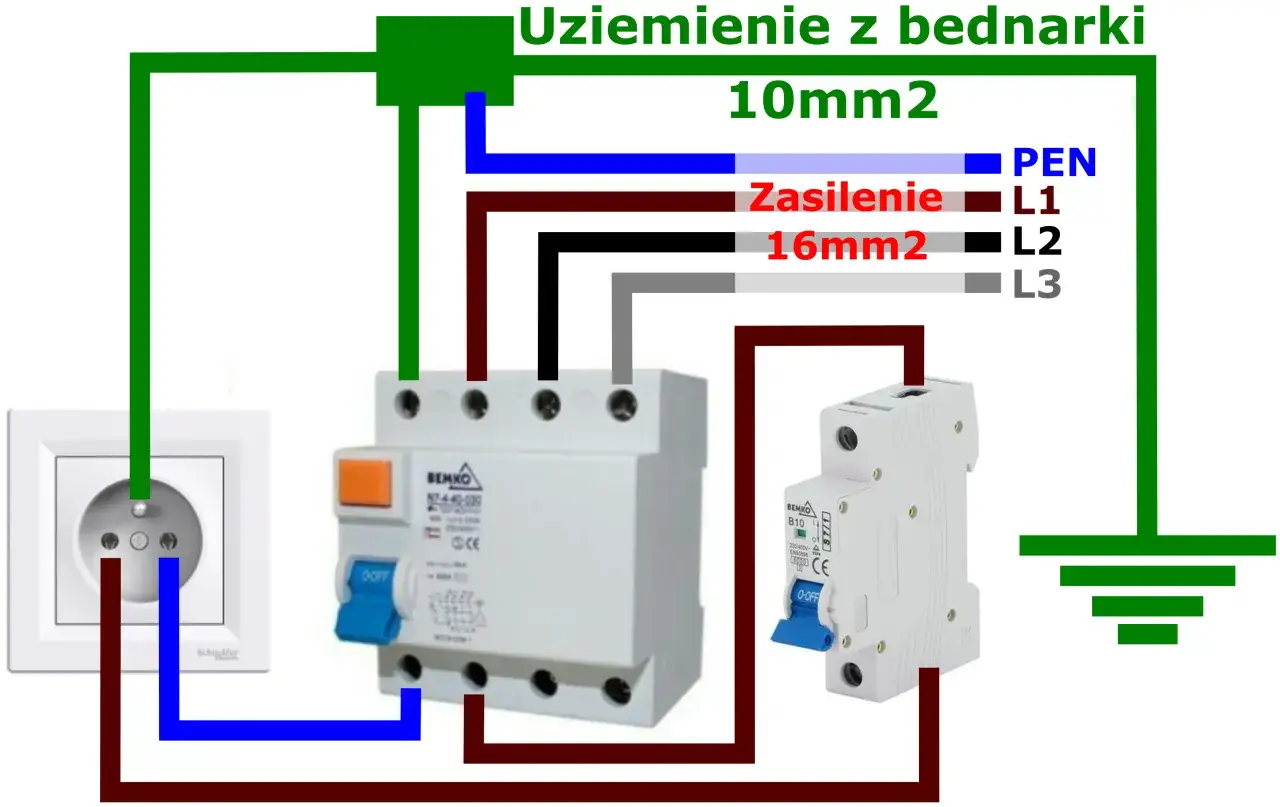

Jak odczytać oznaczenia na różnicówce jednofazowej? (Typ, prąd, czułość 30mA)
Na obudowie każdego wyłącznika różnicowoprądowego znajdziesz szereg oznaczeń, które dostarczają ważnych informacji o jego parametrach:
- Typ (np. AC, A, F, B): W instalacjach domowych najczęściej spotykane są typy AC (wykrywa tylko prądy sinusoidalne) oraz A (wykrywa prądy sinusoidalne i pulsujące, zalecany do nowoczesnych urządzeń elektronicznych).
- Prąd znamionowy In (np. 25A, 40A): Określa maksymalny prąd, jaki może przez różnicówkę przepływać w sposób ciągły, nie powodując jej uszkodzenia. Należy dobrać go odpowiednio do obciążenia obwodu.
- Czułość IΔn (np. 30mA): To wartość prądu upływu, przy której różnicówka zadziała. W instalacjach domowych do ochrony przed porażeniem stosuje się różnicówki o czułości 30 mA.
- Napięcie znamionowe (np. 230V): Informuje o napięciu, dla którego urządzenie jest przeznaczone (dla instalacji jednofazowych 230V).
Upewnij się, że wybrana różnicówka odpowiada wymaganiom Twojej instalacji.
Instalacja 3-przewodowa (TN-S) vs. 2-przewodowa (TN-C) dlaczego to kluczowa różnica?
Rodzaj instalacji elektrycznej ma fundamentalne znaczenie dla sposobu podłączenia różnicówki. Wyróżniamy dwa główne typy:
- Instalacja 3-przewodowa (TN-S): Posiada osobne przewody fazowy (L), neutralny (N) i ochronny (PE). Jest to standard w nowoczesnym budownictwie i zapewnia najwyższy poziom bezpieczeństwa. Podłączenie RCD w takiej instalacji jest stosunkowo proste.
- Instalacja 2-przewodowa (TN-C): Występuje w starszych budynkach. Posiada przewód fazowy (L) oraz jeden wspólny przewód PEN, który pełni funkcje zarówno neutralnego, jak i ochronnego. Bezpośrednie podłączenie różnicówki w takim układzie jest niemożliwe i nieskuteczne, a nawet niebezpieczne. Wymaga to wcześniejszego rozdziału przewodu PEN.
Rozpoznanie typu instalacji jest pierwszym i najważniejszym krokiem przed montażem RCD.
Narzędzia i środki ostrożności przygotuj się do pracy zgodnie z zasadami
Prace elektryczne niosą ze sobą ryzyko porażenia prądem, dlatego zawsze należy zachować najwyższe środki ostrożności. Przed rozpoczęciem jakichkolwiek działań w rozdzielnicy, bezwzględnie odłącz zasilanie główne i upewnij się, że nie ma napięcia (np. za pomocą próbnika napięcia). Przygotuj niezbędne narzędzia izolowane, takie jak wkrętaki, szczypce do ściągania izolacji oraz miernik. Pamiętaj, że jeśli nie masz odpowiednich uprawnień i doświadczenia, zawsze powinieneś zlecić podłączenie różnicówki wykwalifikowanemu elektrykowi.
Schemat podłączenia różnicówki jednofazowej krok po kroku w nowej instalacji (TN-S)
Podłączenie wyłącznika różnicowoprądowego w nowoczesnej instalacji trójprzewodowej (TN-S) jest procesem, który wymaga precyzji, ale jest stosunkowo prosty, jeśli zna się podstawowe zasady. Pamiętaj, aby przed rozpoczęciem prac odłączyć zasilanie główne!
Prawidłowa kolejność w rozdzielnicy: Gdzie umieścić różnicówkę względem wyłączników nadprądowych?
W rozdzielnicy elektrycznej wyłącznik różnicowoprądowy powinien być zawsze umieszczony przed wyłącznikami nadprądowymi (tzw. "esami"), które chronią poszczególne obwody przed przeciążeniami i zwarciami. Oznacza to, że zasilanie (przewody L i N) najpierw trafia do różnicówki, a dopiero z niej wychodzi do poszczególnych "esów" i dalej do obwodów domowych. Taka kolejność zapewnia, że cała chroniona część instalacji jest pod nadzorem RCD.
Podłączenie przewodów L i N zasada "zasilanie z góry, odbiór na dół"
Standardowo, przewody zasilające (faza L i neutralny N) podłącza się do górnych zacisków różnicówki, natomiast przewody wychodzące do obwodów (tzw. "odbiór") podłącza się do dolnych zacisków. Zawsze należy przestrzegać oznaczeń na różnicówce: L (faza) i N (neutralny). Przewód fazowy (zazwyczaj brązowy lub czarny) podłącz do zacisku oznaczonego jako L, a przewód neutralny (niebieski) do zacisku N. Przewody muszą być solidnie dokręcone, aby zapewnić dobry kontakt i uniknąć przegrzewania.
Kluczowa reguła: Przewód PE (ochronny) ZAWSZE omija różnicówkę
To jedna z najważniejszych zasad, której należy bezwzględnie przestrzegać. Przewód ochronny (PE, żółto-zielony) nigdy nie może przechodzić przez wyłącznik różnicowoprądowy. Jest on podłączony bezpośrednio do osobnej szyny PE w rozdzielnicy, z której rozchodzą się przewody ochronne do wszystkich gniazd i urządzeń. Jak podaje e-domus.pl, "przewód ochronny (PE) musi być bezwzględnie podłączony z pominięciem RCD, najczęściej do osobnej szyny PE w rozdzielnicy". Pominięcie tej zasady lub przypadkowe podłączenie przewodu PE do różnicówki spowoduje jej natychmiastowe i ciągłe wyzwalanie, uniemożliwiając prawidłowe działanie instalacji.

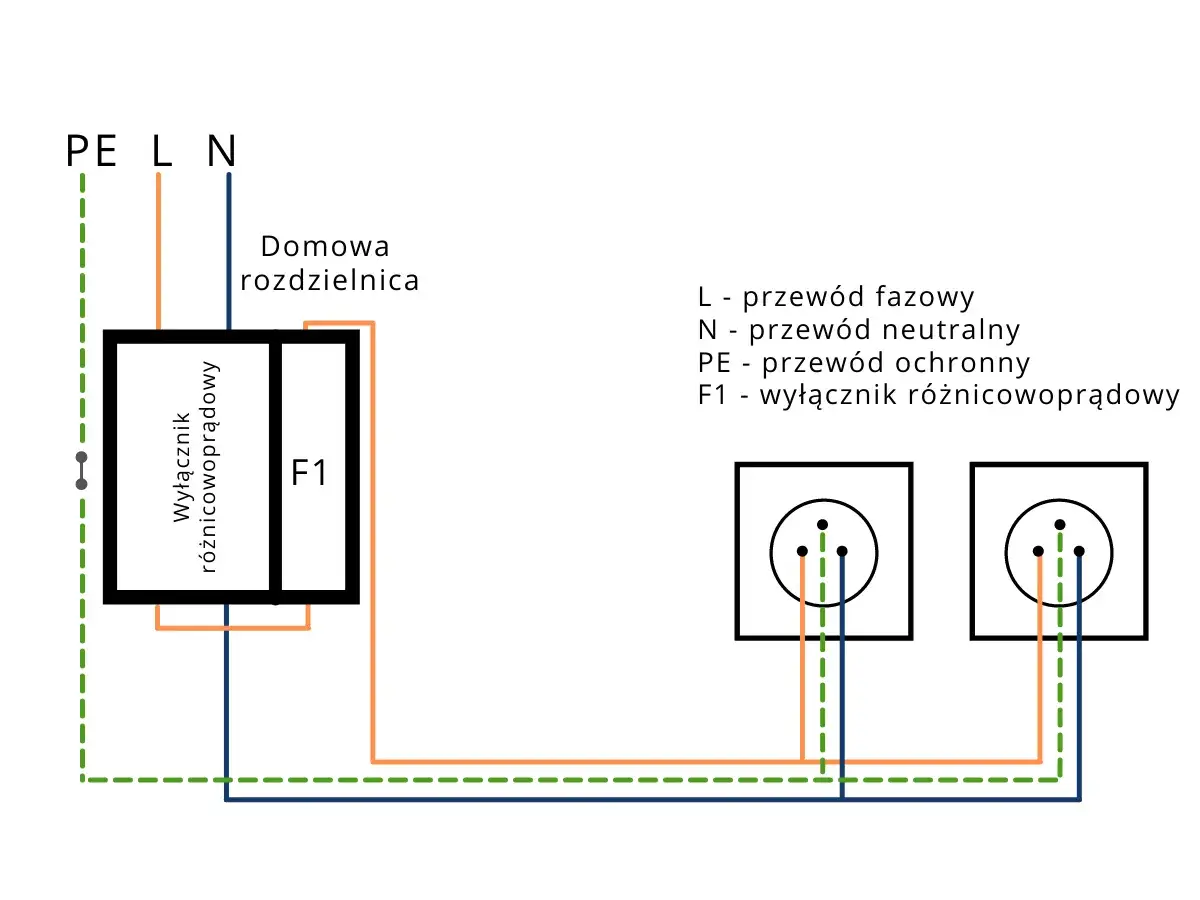

Wizualny schemat dla instalacji 3-przewodowej zobacz, jak to powinno wyglądać
Poniżej przedstawiono uproszczony opis schematu podłączenia różnicówki jednofazowej w instalacji TN-S:
- Główny przewód fazowy (L) z zasilania trafia do górnego zacisku L różnicówki.
- Główny przewód neutralny (N) z zasilania trafia do górnego zacisku N różnicówki.
- Z dolnego zacisku L różnicówki przewód fazowy prowadzi do szyny fazowej wyłączników nadprądowych.
- Z dolnego zacisku N różnicówki przewód neutralny prowadzi do szyny neutralnej (N) w rozdzielnicy.
- Przewód ochronny (PE) z zasilania trafia bezpośrednio do szyny ochronnej (PE) w rozdzielnicy, omijając różnicówkę.
- Z wyłączników nadprądowych i szyn N oraz PE wychodzą przewody do poszczególnych obwodów domowych.
Największe wyzwanie: Różnicówka w starej, dwuprzewodowej instalacji (TN-C)
Podłączenie wyłącznika różnicowoprądowego w starszych instalacjach typu TN-C, gdzie występuje wspólny przewód PEN, jest znacznie bardziej skomplikowane i wymaga specjalnych działań. Bezpośrednie wpięcie RCD w taki układ jest nie tylko nieskuteczne, ale może być również niebezpieczne.
Dlaczego bezpośrednie wpięcie różnicówki w układzie TN-C jest błędem i nie działa?
W instalacji TN-C przewód PEN pełni jednocześnie funkcje przewodu neutralnego i ochronnego. Różnicówka, jak już wspomniano, działa na zasadzie porównywania prądów w przewodach roboczych (L i N). Jeśli w układzie TN-C podłączymy przewód PEN zarówno jako N, jak i PE do urządzeń, a następnie spróbujemy przepuścić go przez różnicówkę, to każdy prąd upływu do ziemi (przez PEN) zostanie zinterpretowany przez RCD jako różnica prądów między L a N, co spowoduje natychmiastowe wyzwolenie. Innymi słowy, różnicówka będzie "wybijać" bez powodu, ponieważ prąd płynący przewodem PEN jest jednocześnie prądem roboczym i ochronnym, co zaburza jej zasadę działania. Bezpośrednie wpięcie RCD w TN-C jest niezgodne z przepisami i nie zapewnia ochrony.
Jak prawidłowo wykonać rozdział przewodu PEN na N i PE? Schemat przejścia na TN-C-S
Aby możliwe było bezpieczne i skuteczne zastosowanie różnicówki w instalacji TN-C, konieczne jest wykonanie rozdziału przewodu PEN na osobne przewody neutralny (N) i ochronny (PE). Ten proces przekształca fragment instalacji w układ TN-C-S. Rozdziału dokonuje się w rozdzielnicy głównej, w punkcie, w którym przewód PEN jest jeszcze niepodzielony. Z tego punktu wyprowadza się dwa osobne przewody: jeden do szyny N (przewód neutralny) i jeden do szyny PE (przewód ochronny). Po wykonaniu rozdziału, przewód N przechodzi przez różnicówkę razem z przewodem L, natomiast przewód PE, jak zawsze, omija RCD i jest podłączony do oddzielnej szyny PE. Rozdział PEN musi być wykonany w sposób trwały i widoczny, z użyciem odpowiednich złączek i szyn.
Kiedy modernizacja instalacji jest jedynym bezpiecznym rozwiązaniem?
Choć rozdział PEN pozwala na podłączenie różnicówki w istniejącej instalacji TN-C, należy pamiętać, że jest to rozwiązanie częściowe. Pełne bezpieczeństwo i zgodność z nowoczesnymi standardami zapewnia jedynie kompleksowa modernizacja całej instalacji na układ trójprzewodowy (TN-S) czyli wymiana wszystkich przewodów na trójżyłowe (L, N, PE). Jest to szczególnie ważne w przypadku starych instalacji aluminiowych lub tych, których stan techniczny budzi wątpliwości. W takich sytuacjach, dla pełnego bezpieczeństwa, modernizacja całej instalacji jest jedynym słusznym i zalecanym rozwiązaniem.
Najczęstsze błędy przy montażu i jak ich unikać, by oszczędzić nerwy i czas
Nawet doświadczonym osobom zdarzają się błędy przy podłączaniu różnicówki. Znajomość najczęstszych pułapek pozwala ich unikać, zapewniając prawidłowe działanie i bezpieczeństwo instalacji.
"Wybijająca" różnicówka zaraz po montażu gdzie szukać najczęstszej przyczyny?
Jeśli różnicówka "wybija" natychmiast po załączeniu zasilania lub po podłączeniu pierwszego obwodu, najprawdopodobniej przyczyną jest błąd w podłączeniu. Najczęstsze powody to:
- Pomylenie przewodów N i PE: Jeśli przewód neutralny (N) i ochronny (PE) zostaną przypadkowo zmostkowane lub zamienione za różnicówką, spowoduje to stały prąd upływu i natychmiastowe wyzwolenie.
- Niewłaściwy rozdział PEN: W instalacjach TN-C, jeśli rozdział PEN nie został wykonany prawidłowo lub jest niekompletny, różnicówka nie będzie działać poprawnie.
- Uszkodzenie izolacji w obwodzie: Rzadziej, ale możliwie, że w podłączonym obwodzie występuje już uszkodzenie izolacji, powodujące upływ prądu.
Zawsze dokładnie sprawdź schemat podłączenia i ciągłość przewodów.
Pomyłka w podłączeniu przewodów N i PE za różnicówką typowy błąd, który musisz znać
Jak już wspomniano w szczegółach, jednym z najczęstszych i najbardziej problematycznych błędów jest zmostkowanie lub pomylenie przewodów neutralnego (N) i ochronnego (PE) już za wyłącznikiem różnicowoprądowym. Różnicówka wymaga, aby przewody N i PE były całkowicie rozdzielone po jej stronie odbiorczej. Jeśli dojdzie do ich połączenia, nawet w jednym gnieździe lub urządzeniu, część prądu roboczego będzie wracać przez przewód ochronny (PE) zamiast przez neutralny (N) do różnicówki. To zaburzy bilans prądów L i N w RCD, powodując jej wyzwolenie. Zawsze upewnij się, że przewód PE jest podłączony wyłącznie do szyny PE i nie ma kontaktu z przewodem N za różnicówką.
Zły dobór typu różnicówki (AC vs A) do nowoczesnych urządzeń AGD
W dobie coraz większej liczby urządzeń elektronicznych w domach, ważny jest również dobór odpowiedniego typu różnicówki. Typ AC jest przeznaczony do wykrywania tylko prądów sinusoidalnych. Wiele nowoczesnych urządzeń AGD, komputerów czy ładowarek generuje jednak prądy pulsujące lub odkształcone. W takich przypadkach różnicówka typu AC może nie zadziałać prawidłowo. Zaleca się stosowanie różnicówek typu A, które są w stanie wykrywać zarówno prądy sinusoidalne, jak i pulsujące, zapewniając lepszą ochronę w nowoczesnym środowisku domowym.
Instalacja zakończona jak sprawdzić, czy Twoja rodzina jest naprawdę bezpieczna?
Po zakończeniu montażu i podłączenia wyłącznika różnicowoprądowego, kluczowe jest upewnienie się, że urządzenie działa prawidłowo i zapewnia deklarowane bezpieczeństwo. Istnieją dwie główne metody weryfikacji jego sprawności.
Obowiązkowy test przyciskiem "TEST" jak i jak często go wykonywać?
Każdy wyłącznik różnicowoprądowy jest wyposażony w przycisk oznaczony jako "TEST" (lub "T"). Naciśnięcie tego przycisku symuluje prąd upływu wewnątrz urządzenia, co powinno spowodować natychmiastowe wyzwolenie różnicówki i odcięcie zasilania. Jest to podstawowy test sprawności mechanizmu wyzwalającego RCD. Zaleca się przeprowadzanie takiego testu co najmniej raz w miesiącu, aby upewnić się, że zabezpieczenie jest w pełni sprawne i gotowe do działania w razie potrzeby. Jeśli po naciśnięciu przycisku "TEST" różnicówka nie wyłączy zasilania, oznacza to jej awarię i konieczność natychmiastowej wymiany.

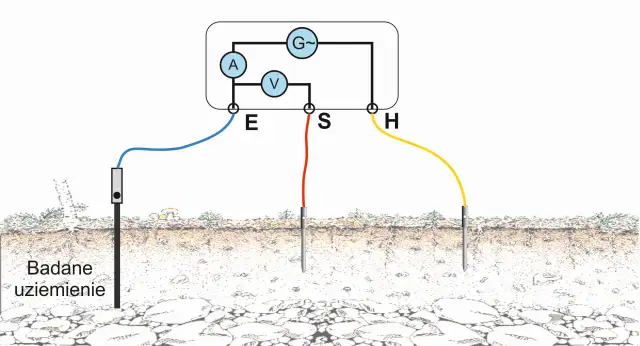

Przeczytaj również: Jak podłączyć potencjometr do falownika - uniknij powszechnych błędów
Kiedy niezbędne są profesjonalne pomiary wykonane przez elektryka z uprawnieniami?
Test przyciskiem "TEST" sprawdza jedynie mechanizm wyzwalający RCD. Nie daje jednak pełnej gwarancji, że różnicówka działa z wymaganą czułością i w odpowiednim czasie reakcji w całej instalacji. Dlatego też, po każdym montażu lub istotnej modyfikacji instalacji elektrycznej, a także okresowo (zgodnie z przepisami, zazwyczaj co 5 lat), niezbędne jest wykonanie profesjonalnych pomiarów elektrycznych przez wykwalifikowanego elektryka posiadającego odpowiednie uprawnienia. Elektryk za pomocą specjalistycznego sprzętu sprawdzi:
- Czas zadziałania RCD.
- Prąd zadziałania RCD.
- Skuteczność ochrony przeciwporażeniowej w całej instalacji.
- Rezystancję izolacji przewodów.
Tylko takie pomiary dają pełną pewność, że instalacja elektryczna jest bezpieczna i zgodna z obowiązującymi normami.
