Schemat instalacji elektrycznej oświetlenia: Poradnik krok po kroku

Poprawny schemat instalacji elektrycznej oświetlenia to fundament bezpieczeństwa i komfortu w każdym domu. Zrozumienie, jak działają poszczególne obwody, pozwala nie tylko na świadome użytkowanie, ale także na unikanie potencjalnie niebezpiecznych błędów. W tym artykule przeprowadzimy Cię przez podstawowe zasady, od rozpoznawania symboli i kolorów przewodów, po szczegółowe schematy podłączenia najpopularniejszych układów, w tym systemów schodowych i krzyżowych.

Dlaczego poprawny schemat to fundament bezpiecznego oświetlenia?

Niewłaściwie wykonana instalacja elektryczna to prosta droga do poważnych problemów. Mowa tu nie tylko o uciążliwych awariach, ale przede wszystkim o zagrożeniu życia i zdrowia domowników. Porażenie prądem, pożar wywołany zwarciem to realne konsekwencje błędów, których można uniknąć, opierając się na prawidłowym schemacie. Zrozumienie podstawowych zasad i dokładne zaplanowanie prac to pierwszy i najważniejszy krok do stworzenia bezpiecznego i funkcjonalnego oświetlenia w Twoim domu.

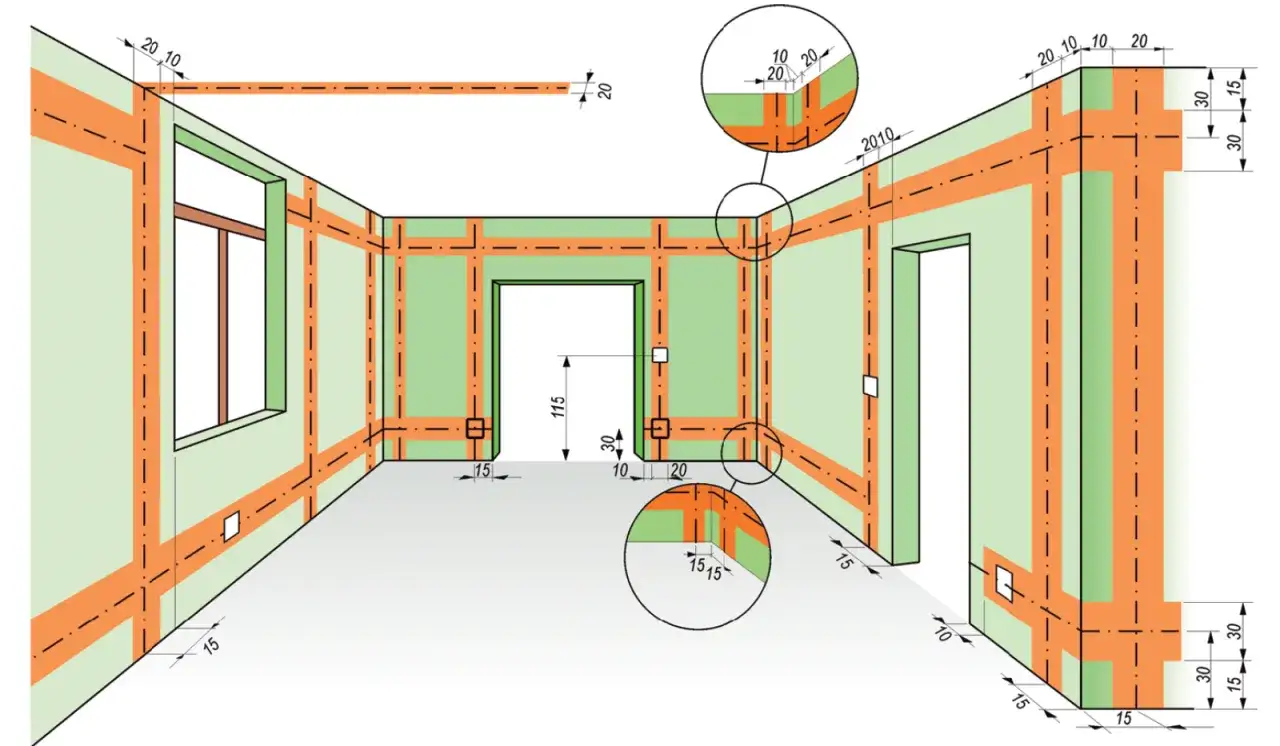

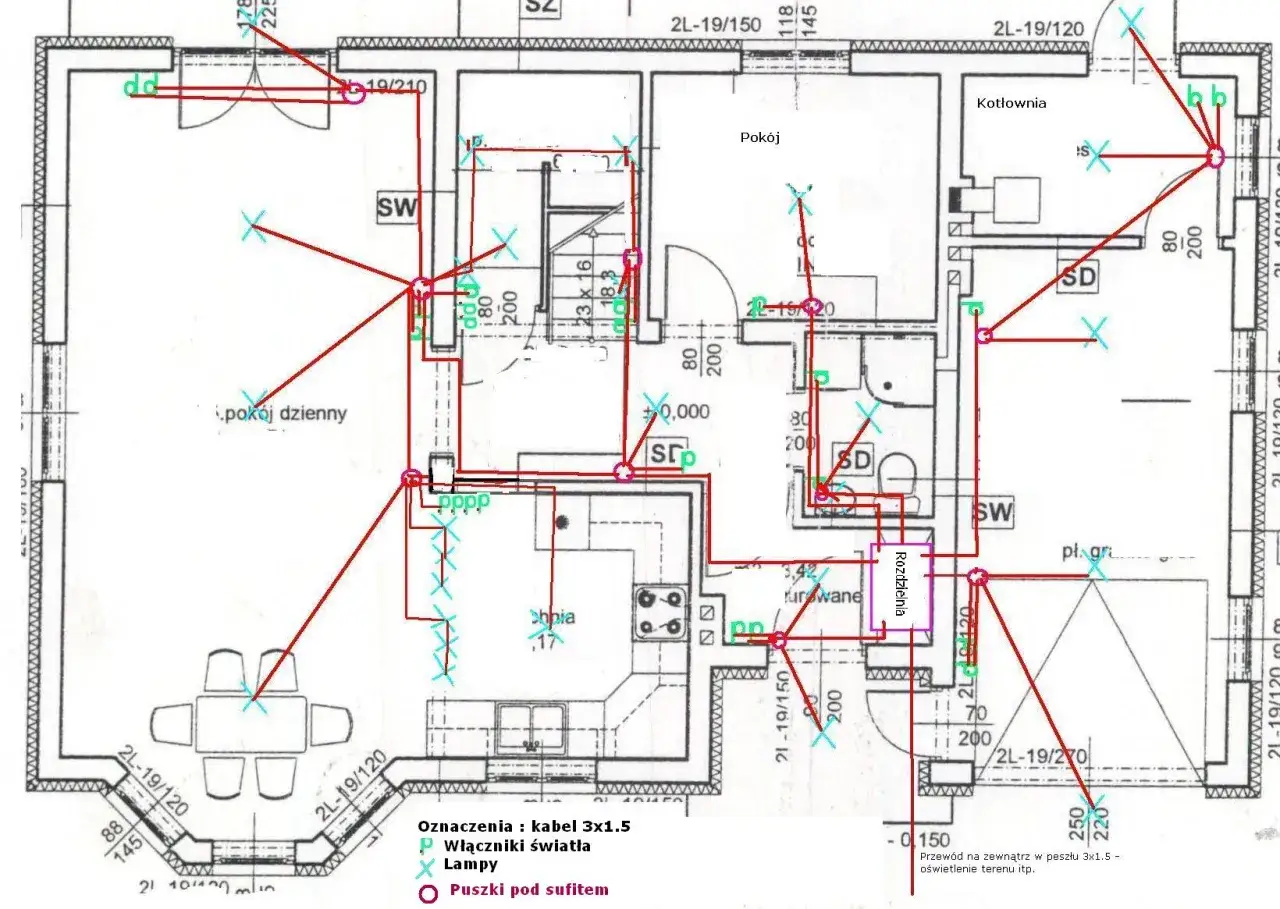

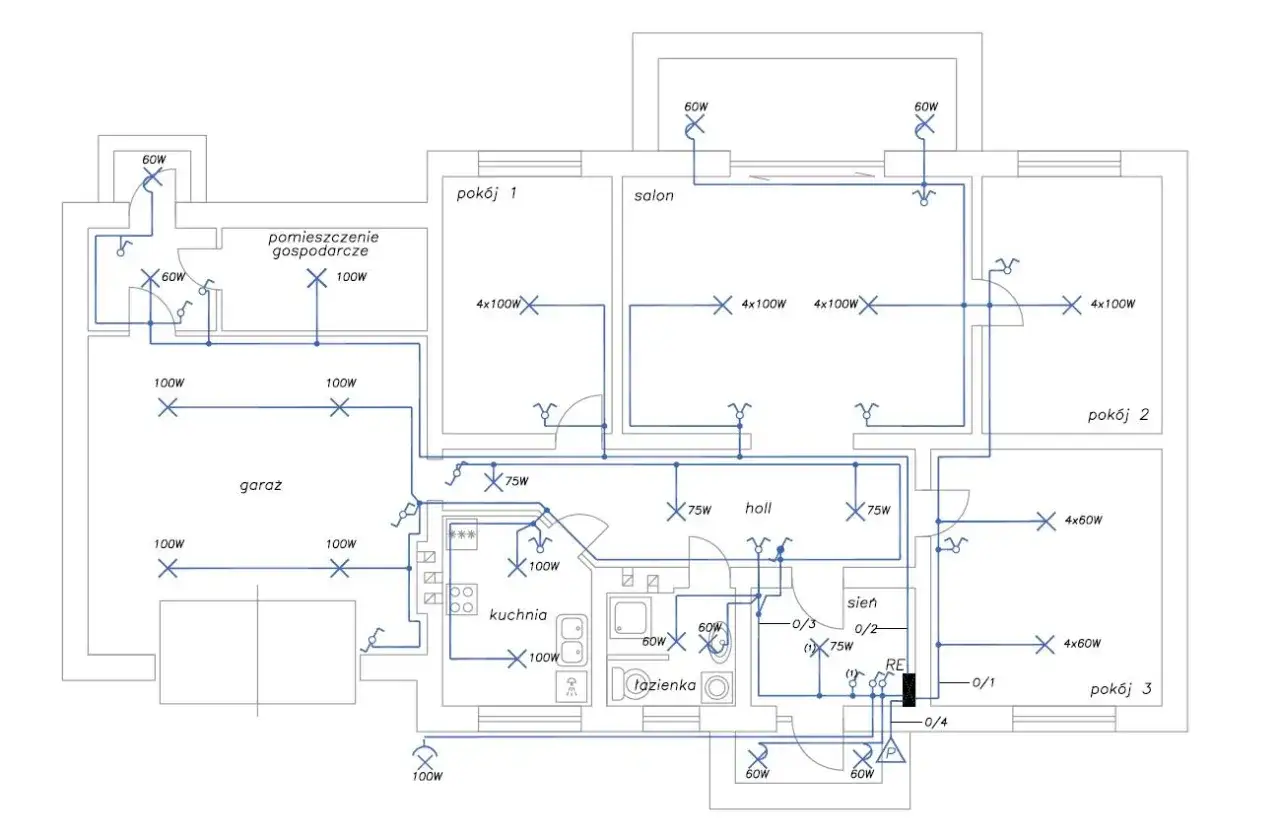

Planowanie przed działaniem: Jak uniknąć kosztownych błędów na starcie

Zanim sięgniesz po narzędzia, poświęć chwilę na dokładne zaplanowanie. Zrozumienie schematu instalacji to nie tylko kwestia estetyki czy wygody, ale przede wszystkim bezpieczeństwa. Pozwala to uniknąć sytuacji, w której trzeba pruć ściany, wymieniać przewody czy poprawiać połączenia. Dobre planowanie to oszczędność materiałów, czasu i nerwów. Nawet pozornie proste zadanie, jak wymiana włącznika, wymaga przemyślenia, aby nie narazić się na niepotrzebne ryzyko.

Narzędzia i materiały, które będą Ci potrzebne

Do wykonania podstawowych prac związanych z instalacją oświetleniową będziesz potrzebować kilku kluczowych narzędzi i materiałów:

• Przewody elektryczne: Najczęściej stosowane są przewody typu YDYp o przekroju dostosowanym do obciążenia (dla oświetlenia zazwyczaj 1,5 mm²).
• Puszki instalacyjne: Służą do osadzania łączników, gniazd oraz do wykonywania połączeń.
• Łączniki (włączniki): Pojedyncze, podwójne, schodowe, krzyżowe wybór zależy od potrzeb.
• Oprawy oświetleniowe: Lampy, kinkiety, plafony.
• Zabezpieczenia: Wyłączniki nadprądowe i różnicowoprądowe (RCD) montowane w rozdzielnicy.
• Miernik napięcia (multimetr): Niezbędny do sprawdzania obecności napięcia i poprawności połączeń.
• Izolowane narzędzia: Szczypce, śrubokręty z izolowanymi rękojeściami to absolutna podstawa bezpieczeństwa.
• Złączki elektryczne: Kostki połączeniowe lub nowoczesne złączki typu WAGO.

Klucz do sukcesu: Jak czytać kolory przewodów i symbole na schematach?

Każdy schemat elektryczny to swoisty język, który trzeba umieć odczytać. Dwa kluczowe elementy tego języka to kolorystyka przewodów i symbole graficzne. Bez ich zrozumienia, nawet najbardziej szczegółowy diagram pozostanie dla nas niezrozumiały. Dlatego właśnie od tego zaczynamy naszą podróż do świata instalacji oświetleniowych.

Tajemnice kolorów: Co oznaczają przewody brązowy, niebieski i żółto-zielony w polskiej instalacji?

W Polsce, zgodnie z obowiązującymi normami, kolorystyka przewodów jest ściśle określona i ma kluczowe znaczenie dla bezpieczeństwa. Przestrzeganie tych zasad pozwala uniknąć pomyłek, które mogłyby mieć tragiczne skutki. Oto podstawowe znaczenia kolorów:

• Przewód fazowy (L): Najczęściej jest to kolor brązowy, ale może być również czarny lub szary. Jest to przewód "gorący", niosący napięcie.
• Przewód neutralny (N): Zawsze musi być koloru niebieskiego. Jest to przewód powrotny dla prądu.
• Przewód ochronny (PE): Obowiązkowo musi być w kolorze żółto-zielonym. Służy do ochrony przeciwporażeniowej i powinien być podłączony do obudów urządzeń oraz elementów metalowych instalacji.

Niezwykle ważne jest, aby nigdy nie mieszać tych kolorów i zawsze stosować je zgodnie z przeznaczeniem. Jest to podstawowa zasada bezpieczeństwa, której nie wolno lekceważyć.

Słownik symboli elektrycznych: Od włącznika po lampę, czyli co musisz wiedzieć

Schematy elektryczne wykorzystują standardowe symbole graficzne, które ułatwiają przedstawienie skomplikowanych układów w czytelny sposób. Oto kilka podstawowych symboli, które najczęściej spotkasz w instalacjach oświetleniowych:

• Lampa: Zazwyczaj przedstawiana jako okrąg z krzyżykiem w środku lub symbolem żarówki.
• Włącznik pojedynczy: Symbol przedstawiający prostą linię z kółkiem, która może być przerywana lub ciągła, oznaczając stan wyłączenia lub włączenia.
• Włącznik podwójny (świecznikowy): Dwa połączone symbole włącznika pojedynczego.
• Włącznik schodowy: Symbol przypominający strzałkę lub literę "S" z dodatkowymi elementami wskazującymi na możliwość przełączania między dwoma obwodami.
• Włącznik krzyżowy: Symbol przedstawiający dwa połączone ze sobą "X" lub prostokąty, wskazujące na możliwość przełączania między czterema przewodami.
• Gniazdo: Symbol przedstawiający okrąg z liniami wskazującymi na styki.
• Przewód: Ciągła linia.
• Połączenie: Kropka na przecięciu linii.

Pełna lista symboli jest obszerna, ale opanowanie tych podstawowych pozwoli Ci na zrozumienie większości prostych schematów.

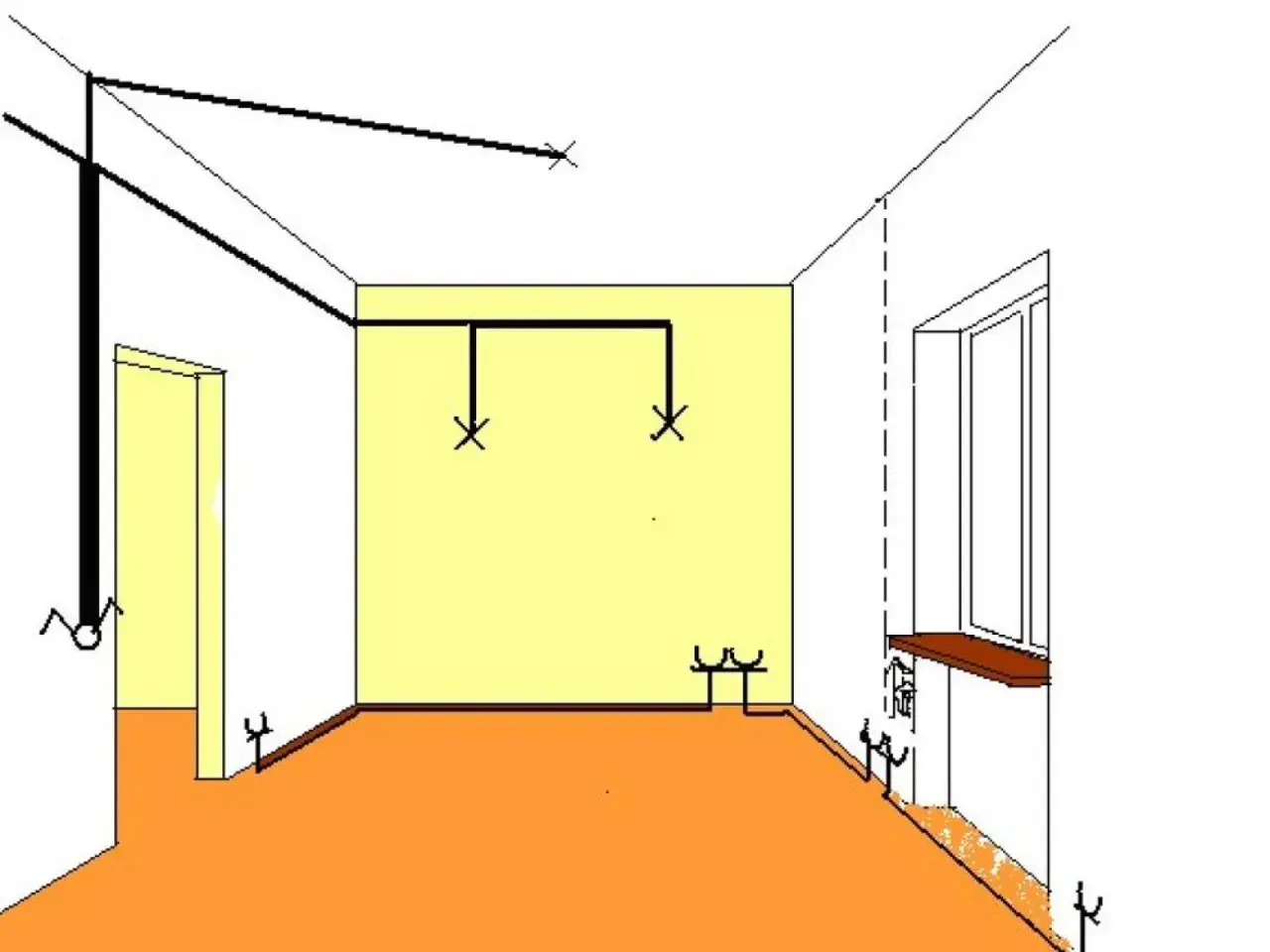

Najprostszy układ: Schemat podłączenia jednej lampy z pojedynczym włącznikiem

Zacznijmy od absolutnych podstaw, czyli od najprostszego układu, który znajdziemy w niemal każdym pomieszczeniu: jednej lampy sterowanej pojedynczym włącznikiem. Jest to idealny punkt wyjścia do zrozumienia, jak działają obwody oświetleniowe.

Krok po kroku: Jak poprowadzić przewody od puszki do lampy?

Oto jak krok po kroku podłączyć jedną lampę za pomocą pojedynczego włącznika:

1. Zasilanie do puszki włącznika: Do puszki instalacyjnej, w której zamontowany będzie włącznik, doprowadź przewód fazowy (brązowy/czarny/szary) oraz przewód neutralny (niebieski) i ochronny (żółto-zielony).
2. Połączenie włącznika: Przewód fazowy (L) doprowadzony z zasilania podłącz do jednego z zacisków włącznika.
3. Wyjście z włącznika: Z drugiego zacisku włącznika wyprowadź przewód fazowy (tzw. "fazę sterującą") do lampy.
4. Przewody do lampy: Z puszki włącznika poprowadź do lampy przewód fazowy sterujący (wychodzący z włącznika), a także przewód neutralny (N) i ochronny (PE) bezpośrednio z zasilania.
5. Podłączenie lampy: W oprawie lampy podłącz przewód fazowy sterujący do odpowiedniego zacisku, przewód neutralny do zacisku N, a przewód ochronny do zacisku PE.

Wizualizacja połączeń w puszce i przy kostce lampy

W puszce instalacyjnej przy włączniku, przewód fazowy zasilający jest łączony z zaciskiem włącznika. Przewód neutralny i ochronny są zazwyczaj przepuszczane przez puszkę dalej, do lampy, bez dodatkowych połączeń (chyba że w puszce znajdują się inne połączenia). Przy kostce lampy, przewód fazowy sterujący podłączamy do zacisku fazowego, przewód neutralny do zacisku N, a przewód ochronny do zacisku PE. Kluczowe jest, aby wszystkie połączenia były solidne i dobrze zaizolowane.

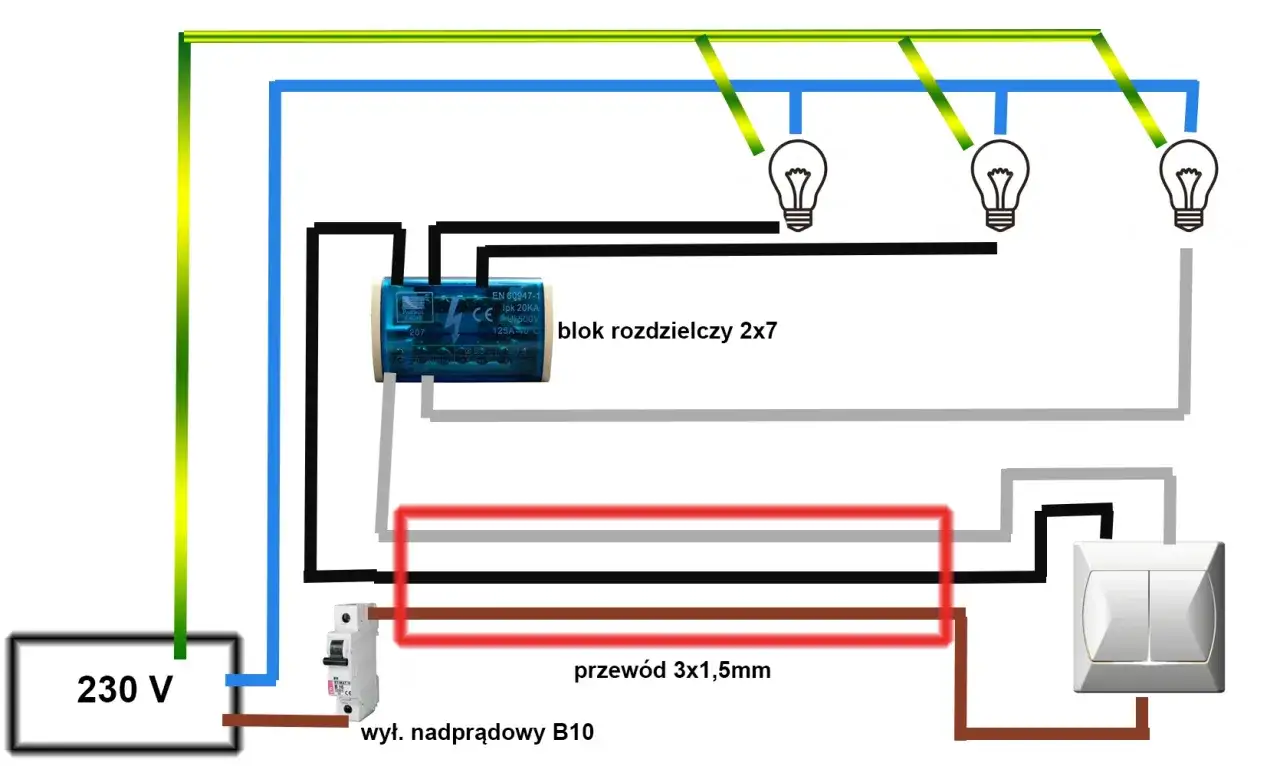

Pełna kontrola nad żyrandolem: Schemat instalacji z włącznikiem podwójnym (świecznikowym)

Włącznik podwójny, nazywany również świecznikowym, to rozwiązanie, które daje nam większą kontrolę nad oświetleniem. Pozwala na niezależne sterowanie dwoma grupami żarówek lub dwoma oddzielnymi punktami świetlnymi z jednego miejsca.

Kiedy potrzebujesz włącznika podwójnego i jak przygotować instalację?

Włącznik podwójny jest idealny tam, gdzie chcemy mieć możliwość włączania różnych części oświetlenia niezależnie. Najczęstszym przykładem jest żyrandol z kilkoma żarówkami, które możemy podzielić na dwie grupy (np. jedna grupa dla górnych żarówek, druga dla dolnych). Sprawdza się również w przypadku oświetlenia strefowego, na przykład w salonie, gdzie możemy niezależnie włączyć oświetlenie główne i dekoracyjne.

Schemat dla 4 i 5 żył: Prawidłowe podłączenie dwóch obwodów światła

Podłączenie włącznika podwójnego wymaga nieco więcej niż standardowy kabel 3-żyłowy. Do puszki instalacyjnej, w której znajdzie się włącznik, musimy doprowadzić nie tylko przewód fazowy zasilający (L), ale także dwa przewody fazowe robocze (tzw. "powroty") do każdej z grup oświetleniowych. Oznacza to, że do lampy powinniśmy poprowadzić kabel 4- lub 5-żyłowy. Typowe podłączenie wygląda następująco: do włącznika podwójnego doprowadzamy przewód fazowy (L), a z niego wychodzą dwa przewody fazowe sterujące (L1 i L2), które następnie trafiają do opraw oświetleniowych. Przewody neutralny (N) i ochronny (PE) są podłączane bezpośrednio do lamp, omijając włącznik.

Najczęstszy błąd: Dlaczego standardowy kabel 3-żyłowy nie wystarczy?

Najczęściej popełnianym błędem jest próba podłączenia włącznika podwójnego za pomocą standardowego kabla 3-żyłowego (L, N, PE). Taki kabel pozwala na sterowanie tylko jednym obwodem. W przypadku włącznika podwójnego potrzebujemy dodatkowego przewodu, który pozwoli na niezależne sterowanie drugą grupą oświetlenia. Brak tego dodatkowego przewodu uniemożliwia prawidłowe działanie układu lub prowadzi do niebezpiecznych obejść i prowizorycznych rozwiązań.

Oświetlenie na korytarzu i schodach bez tajemnic: Schemat instalacji schodowej

Instalacja schodowa to sprytne rozwiązanie, które pozwala na sterowanie jednym punktem świetlnym z dwóch różnych miejsc. Jest to niezwykle praktyczne w korytarzach, na klatkach schodowych czy w sypialniach z dwoma wejściami.

Zasada działania włączników schodowych: Sterowanie światłem z dwóch miejsc

Włączniki schodowe (zwane też łącznikami schodowymi) działają na zasadzie przełączania między dwoma obwodami. Każdy włącznik schodowy posiada trzy zaciski: jeden wejściowy i dwa wyjściowe. Kiedy przełączamy włącznik, zmienia on połączenie z zacisku wejściowego na jeden z dwóch wyjściowych. Dzięki temu, niezależnie od tego, w jakiej pozycji znajduje się pierwszy włącznik, drugi może zawsze włączyć lub wyłączyć światło. Przykładowo, wchodząc po schodach, włączamy światło na dole. Wchodząc na górę, możemy je wyłączyć tym samym włącznikiem. To znacząco zwiększa komfort i bezpieczeństwo użytkowania.

Szczegółowy diagram połączeń między włącznikami schodowymi

Podłączenie instalacji schodowej wymaga zastosowania dwóch łączników schodowych. Do pierwszego łącznika doprowadzamy przewód fazowy (L). Z jego dwóch zacisków wyjściowych prowadzimy dwa przewody (tzw. "krzyżowe" lub "łączące") do drugiego łącznika schodowego. Te dwa przewody podłączamy do dwóch zacisków wejściowych drugiego łącznika. Z trzeciego zacisku drugiego łącznika (który jest zaciskiem wyjściowym) wyprowadzamy przewód fazowy sterujący do lampy. Przewód neutralny (N) i ochronny (PE) podłączamy bezpośrednio do lampy, omijając włączniki.

Gdy dwa włączniki to za mało: Rozbudowa o łącznik krzyżowy

Co w sytuacji, gdy chcemy sterować oświetleniem z więcej niż dwóch miejsc? Tutaj z pomocą przychodzi łącznik krzyżowy, który rozszerza możliwości instalacji schodowej.

Jak włączyć światło z trzech (lub więcej) miejsc? Rola łącznika krzyżowego

Łącznik krzyżowy jest urządzeniem, które pozwala na dodanie kolejnego punktu sterowania w instalacji oświetleniowej. Jest on umieszczany pomiędzy dwoma łącznikami schodowymi. Dzięki niemu możemy sterować jednym punktem świetlnym z trzech, czterech, a nawet większej liczby miejsc. Jest to idealne rozwiązanie w przypadku długich korytarzy, dużych otwartych przestrzeni czy wielopoziomowych klatek schodowych.

Schemat instalacji z jednym łącznikiem krzyżowym umieszczonym między dwoma schodowymi

Aby rozbudować instalację schodową o łącznik krzyżowy, musimy wpiąć go w obwód pomiędzy dwoma łącznikami schodowymi. Do pierwszego łącznika schodowego doprowadzamy przewód fazowy (L). Z jego dwóch zacisków wyjściowych prowadzimy dwa przewody do łącznika krzyżowego. Łącznik krzyżowy posiada cztery zaciski, do których podłączamy te dwa przewody. Następnie z dwóch pozostałych zacisków łącznika krzyżowego wyprowadzamy dwa przewody, które podłączamy do dwóch zacisków wejściowych drugiego łącznika schodowego. Z trzeciego zacisku drugiego łącznika schodowego (wyjściowego) prowadzimy przewód fazowy sterujący do lampy. Przewody neutralny (N) i ochronny (PE) podłączamy bezpośrednio do lampy.

Bezpieczeństwo przede wszystkim: Normy, uprawnienia i najgroźniejsze pomyłki

Prace przy instalacjach elektrycznych nigdy nie powinny być traktowane lekko. Bezpieczeństwo musi być absolutnym priorytetem. Zaniedbania w tej dziedzinie mogą prowadzić do tragicznych w skutkach wypadków.

Kiedy musisz wezwać elektryka? O uprawnieniach SEP słów kilka

W Polsce, zgodnie z prawem, prace związane z montażem, modernizacją i pomiarami instalacji elektrycznych powinny być wykonywane przez osoby posiadające odpowiednie uprawnienia kwalifikacyjne, najczęściej potwierdzone świadectwem kwalifikacyjnym SEP G1. Samodzielne wykonywanie skomplikowanych prac bez wiedzy i uprawnień jest nie tylko niebezpieczne, ale także niezgodne z prawem. Bezwzględnie należy wezwać elektryka z uprawnieniami w sytuacjach takich jak: zakładanie nowej instalacji, wymiana rozdzielnicy, poważne awarie, czy wszelkie prace, które wykraczają poza podstawową wymianę gniazdka czy żarówki.

Ochrona przed porażeniem: Rola wyłącznika różnicowoprądowego (RCD) w obwodzie oświetlenia

Wyłącznik różnicowoprądowy (RCD) to jedno z najważniejszych zabezpieczeń w każdej nowoczesnej instalacji elektrycznej. Jego zadaniem jest ochrona przed porażeniem prądem. Działa on na zasadzie porównywania prądu płynącego w przewodzie fazowym i neutralnym. Jeśli wystąpi różnica (np. prąd zacznie płynąć przez ciało człowieka dotykającego uszkodzonego urządzenia), RCD natychmiast odcina zasilanie. Jest to urządzenie ratujące życie i jego obecność w obwodach oświetleniowych, zwłaszcza w pomieszczeniach wilgotnych (łazienki, kuchnie), jest obowiązkowa i nie podlega negocjacjom.

Błędy, które grożą pożarem: Zły dobór przekroju przewodów i przeciążanie obwodów

Poza bezpośrednim zagrożeniem porażeniem, niewłaściwe wykonanie instalacji może prowadzić do pożaru. Dwie najczęstsze przyczyny to:

• Stosowanie przewodów o zbyt małym przekroju: Przewody elektryczne mają określoną zdolność do przewodzenia prądu. Jeśli podłączymy do nich obciążenie większe niż przewidziane, przewody zaczną się przegrzewać, co może doprowadzić do stopienia izolacji i zapłonu. Dla obwodów oświetleniowych w Polsce minimalny przekrój przewodu to 1,5 mm².
• Przeciążanie obwodów: Podłączanie zbyt wielu urządzeń o dużym poborze mocy do jednego obwodu może spowodować jego przeciążenie, prowadząc do przegrzewania przewodów i uszkodzenia zabezpieczeń.

Zawsze należy pamiętać o prawidłowym doborze przekroju przewodów i nie przeciążać obwodów elektrycznych.

Od teorii do praktyki: Dobre praktyki montażowe

Znajomość schematów i zasad bezpieczeństwa to jedno, ale równie ważne jest prawidłowe wykonanie połączeń i wybór odpowiednich systemów instalacyjnych. Dobre praktyki montażowe zapewniają trwałość i niezawodność całej instalacji.

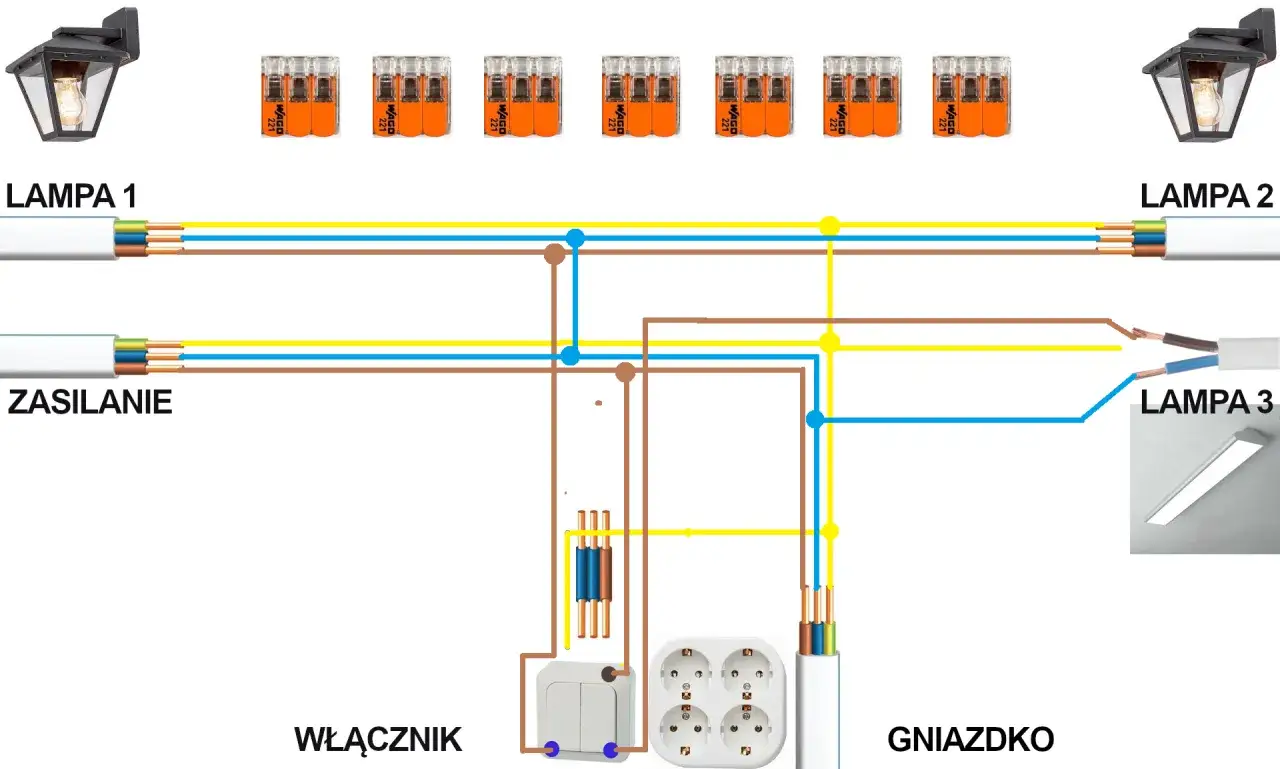

Łączenie przewodów jak profesjonalista: Kostki czy złączki WAGO?

Tradycyjnie połączenia elektryczne wykonywano za pomocą kostek połączeniowych. Są one tanie i powszechnie dostępne, jednak wymagają precyzyjnego dokręcenia śrubek, co bywa czasochłonne i podatne na błędy. Nowoczesną alternatywą są złączki elektryczne typu WAGO. Są one znacznie szybsze w montażu, zapewniają pewne i trwałe połączenie, a także są łatwiejsze do demontażu w razie potrzeby. Wiele osób uważa je za bezpieczniejsze i bardziej profesjonalne rozwiązanie.

Przeczytaj również: Jak podłączyć potencjometr do falownika - uniknij powszechnych błędów

System puszkowy czy bezpuszkowy co wybrać i jak to wpływa na schemat?

Instalacje elektryczne można prowadzić w systemie puszkowym lub bezpuszkowym. System puszkowy zakłada stosowanie puszek instalacyjnych do wykonywania wszystkich połączeń i montażu łączników. Jest to rozwiązanie tradycyjne, które często ułatwia późniejsze modyfikacje. System bezpuszkowy polega na minimalizacji liczby puszek, a połączenia wykonuje się bezpośrednio wewnątrz przewodów lub za pomocą specjalnych złączek w korytkach kablowych. Wybór systemu wpływa na sposób prowadzenia przewodów i rozmieszczenie punktów połączeniowych, co może mieć pewien wpływ na interpretację schematów, ale podstawowe zasady podłączania poszczególnych elementów pozostają takie same.
