Jak podłączyć silnik jednofazowy z kondensatorem? Schemat i porady

Podłączanie silnika jednofazowego z kondensatorem może wydawać się skomplikowane, ale jest to kluczowa umiejętność dla wielu majsterkowiczów i osób zajmujących się samodzielnymi naprawami. Ten praktyczny przewodnik dostarczy Ci jasnych instrukcji i wizualnych schematów, które krok po kroku przeprowadzą Cię przez cały proces.

Dlaczego silnik jednofazowy w ogóle potrzebuje "pomocy" kondensatora?

Silniki jednofazowe, w przeciwieństwie do swoich trójfazowych kuzynów, mają pewną fundamentalną wadę: same z siebie nie potrafią wytworzyć wirującego pola magnetycznego niezbędnego do rozpoczęcia obrotu wirnika. Gdy podamy na nie prąd jednofazowy, uzwojenie główne wytwarza zmienne pole magnetyczne, które wprawdzie przyciąga i odpycha magnesy wirnika, ale nie nadaje mu konkretnego kierunku obrotu. W efekcie silnik może co najwyżej lekko zadrżeć, ale nigdy nie ruszy samodzielnie. Tutaj z pomocą przychodzi kondensator.

Kondensator, podłączony do dodatkowego uzwojenia zwanego pomocniczym (lub rozruchowym), wprowadza przesunięcie fazowe prądu w tym uzwojeniu względem prądu w uzwojeniu głównym. To właśnie to przesunięcie fazowe symuluje obecność drugiej fazy, tworząc w silniku wirujące pole magnetyczne. Dzięki niemu wirnik otrzymuje impuls i zaczyna się obracać. Kiedy już osiągnie odpowiednią prędkość, kondensator rozruchowy jest często odłączany, aby zapobiec jego przegrzewaniu i uszkodzeniu.

Zasada działania w pigułce: Jak powstaje niezbędne do startu wirujące pole magnetyczne?

Wyobraź sobie, że masz dwa magnesy. Jeden jest stały, a drugi możesz obracać. Jeśli po prostu będziesz nim poruszał w przód i w tył, magnes na środku (wirnik) będzie się tylko lekko kołysał. Ale jeśli zaczniesz nim kręcić w sposób ciągły, nadając mu konkretny ruch obrotowy, wirnik podąży za nim. Kondensator w silniku jednofazowym działa trochę jak pomocnik, który zaczyna kręcić tym drugim magnesem (uzwojeniem pomocniczym) w odpowiednim momencie i z odpowiednią "energią" (przesunięciem fazowym), tak aby wirnik nabrał rozpędu. W ten sposób uzyskujemy efekt wirującego pola magnetycznego, które jest kluczowe dla każdego silnika elektrycznego.

Kondensator pracy a kondensator rozruchowy kluczowe różnice, których nie możesz zignorować

W silnikach jednofazowych zazwyczaj spotykamy dwa rodzaje kondensatorów, które pełnią nieco inne funkcje:

• Kondensator pracy (roboczy): Jest to kondensator, który pozostaje podłączony do uzwojenia pomocniczego przez cały czas pracy silnika. Jego zadaniem jest utrzymanie wirującego pola magnetycznego i zapewnienie stabilnej pracy silnika. Ma zazwyczaj mniejszą pojemność niż kondensator rozruchowy.
• Kondensator rozruchowy: Ten typ kondensatora ma znacznie większą pojemność i jest używany wyłącznie do momentu rozruchu silnika. Jego głównym celem jest dostarczenie silnikowi silnego "kopnięcia" potrzebnego do pokonania początkowego oporu. Po osiągnięciu przez silnik określonej prędkości obrotowej, kondensator rozruchowy jest automatycznie odłączany od obwodu, najczęściej za pomocą wyłącznika odśrodkowego. Pozostawienie go podłączonego na stałe mogłoby doprowadzić do jego przegrzania i uszkodzenia uzwojenia pomocniczego.

W niektórych prostszych konstrukcjach stosuje się tylko jeden kondensator pracy, który musi być odpowiednio dobrany, aby zapewnić zarówno rozruch, jak i stabilną pracę. Jednak dla lepszej efektywności i ochrony silnika, często stosuje się oba typy kondensatorów.

Zanim podłączysz kable: Przygotowanie, identyfikacja i zasady bezpieczeństwa

Zanim zabierzesz się za podłączanie przewodów, musisz pamiętać o kilku kluczowych krokach przygotowawczych. Prawidłowa identyfikacja uzwojeń silnika oraz dobór odpowiedniego kondensatora są równie ważne, jak samo wykonanie połączeń. Zaniedbanie tych etapów może prowadzić do nieprawidłowego działania silnika, a w skrajnych przypadkach nawet do jego uszkodzenia. Nie zapominajmy też o absolutnym priorytecie, jakim jest bezpieczeństwo praca z prądem elektrycznym wymaga szczególnej ostrożności.

Bezpieczeństwo przede wszystkim: Jak uniknąć porażenia prądem i uszkodzenia sprzętu?

Praca z elektrycznością nigdy nie jest pozbawiona ryzyka. Kondensatory, nawet po odłączeniu zasilania, mogą przechowywać niebezpieczny ładunek elektryczny. Dlatego bezwzględnie przestrzegaj poniższych zasad:

• Zawsze odłącz zasilanie: Przed rozpoczęciem jakichkolwiek prac przy silniku, upewnij się, że zasilanie do urządzenia jest całkowicie odłączone. Wyłącz główny wyłącznik lub bezpiecznik.
• Rozładuj kondensator: Jeśli masz do czynienia z kondensatorem, który był wcześniej podłączony, zawsze rozładuj go przed dotknięciem jego zacisków. Możesz to zrobić, zwierając jego zaciski za pomocą izolowanego narzędzia (np. śrubokręta z izolowaną rączką). Zachowaj ostrożność, ponieważ może pojawić się iskra.
• Używaj odpowiednich narzędzi: Pracuj narzędziami z izolowanymi rękojeściami.
• Sprawdź izolację: Upewnij się, że przewody i izolacja silnika nie są uszkodzone.
• Pracuj w suchym otoczeniu: Unikaj pracy w wilgotnych warunkach.
• Nie pracuj sam: Jeśli masz jakiekolwiek wątpliwości, poproś o pomoc kogoś doświadczonego.

Pamiętaj: Twoje bezpieczeństwo jest najważniejsze. Nie ryzykuj!

Jak za pomocą multimetru odróżnić uzwojenie robocze od rozruchowego?

Identyfikacja uzwojeń jest kluczowa dla prawidłowego podłączenia silnika. Oto jak możesz to zrobić za pomocą multimetru:

1. Przygotuj multimetr: Ustaw multimetr na pomiar rezystancji (omomierz), wybierając odpowiedni zakres (zwykle kilkaset omów lub automatyczny zakres).
2. Zlokalizuj końcówki uzwojeń: Otwórz puszkę zaciskową silnika i zlokalizuj wszystkie wyprowadzone końcówki uzwojeń. Zazwyczaj są one oznaczone (np. U1, U2 dla uzwojenia roboczego i Z1, Z2 dla uzwojenia rozruchowego). Jeśli oznaczeń brak, będziesz musiał je zidentyfikować.
3. Zmierz rezystancję między parami zacisków: Przykładaj sondy multimetru do poszczególnych par zacisków.
4. Zidentyfikuj uzwojenie robocze: Uzwojenie robocze (główne) jest nawinięte grubszym drutem i ma niższą rezystancję. Zazwyczaj jest to wartość kilkudziesięciu do kilkuset omów.
5. Zidentyfikuj uzwojenie rozruchowe: Uzwojenie rozruchowe (pomocnicze) jest nawinięte cieńszym drutem i ma wyższą rezystancję. Może to być wartość kilkuset omów lub nawet więcej.
6. Sprawdź ciągłość: Upewnij się, że między zaciskami tego samego uzwojenia nie ma przerwy (rezystancja powinna być mierzalna) i że nie ma zwarcia do masy (rezystancja do obudowy silnika powinna być bardzo wysoka, praktycznie nieskończona).

Wskazówka: Uzwojenie robocze zazwyczaj ma niższą rezystancję, ponieważ jest nawinięte grubszym drutem, aby przewodzić większy prąd roboczy.

Dobór kondensatora do silnika: Jak znaleźć idealną pojemność (µF) i nie spalić uzwojeń?

Dobór odpowiedniej pojemności kondensatora jest absolutnie kluczowy dla prawidłowego działania i żywotności silnika. Zbyt mała pojemność sprawi, że silnik będzie miał problem z rozruchem, będzie słaby lub w ogóle nie ruszy. Z kolei zbyt duża pojemność może doprowadzić do przegrzewania się uzwojenia pomocniczego, a nawet jego spalenia. Ogólna zasada mówi o około 70 µF na każdy 1 kW mocy silnika, ale jest to tylko punkt wyjścia. Najważniejszym źródłem informacji jest tabliczka znamionowa silnika często znajdują się tam zalecenia dotyczące typu i pojemności kondensatora. Jeśli tabliczka jest nieczytelna lub nie zawiera tych danych, można posiłkować się wspomnianą regułą lub poszukać informacji o podobnych silnikach. Pamiętaj, że kondensatory pracy i rozruchowe mają różne pojemności; kondensator rozruchowy jest zazwyczaj kilkukrotnie większy od kondensatora pracy.

Odczytywanie oznaczeń na kostce przyłączeniowej (U1, U2, Z1, Z2)

Większość silników jednofazowych posiada kostkę przyłączeniową, na której zaciski są odpowiednio oznaczone. Standardowe oznaczenia to:

• U1, U2: Oznaczają końcówki uzwojenia roboczego (głównego).
• Z1, Z2: Oznaczają końcówki uzwojenia rozruchowego (pomocniczego).

Znając te oznaczenia, można łatwiej zidentyfikować poszczególne uzwojenia, co ułatwia poprawne podłączenie kondensatora i zasilania.

Schemat podłączenia krok po kroku: Od teorii do praktyki

Teraz, gdy już wiesz, dlaczego kondensator jest potrzebny i jak przygotować silnik do pracy, czas przejść do praktycznych schematów podłączenia. Wizualne przedstawienie połączeń jest nieocenione, dlatego postaramy się opisać je tak precyzyjnie, jakby towarzyszył im szczegółowy rysunek.

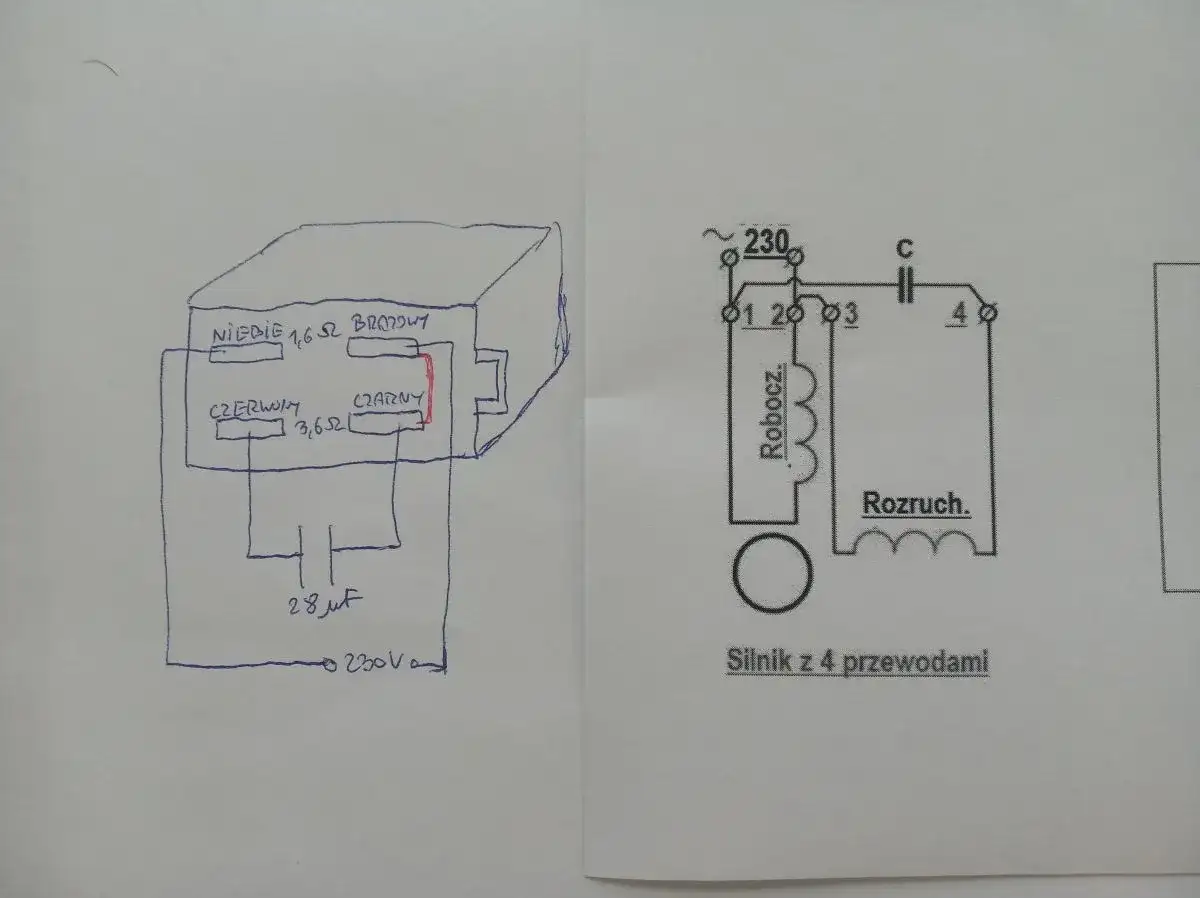

Wariant 1: Podstawowy schemat z jednym kondensatorem pracy wizualny przewodnik

Ten wariant dotyczy silników, które wykorzystują tylko jeden kondensator, podłączony na stałe (kondensator pracy). Jest to często spotykane rozwiązanie w prostszych urządzeniach.

1. Zidentyfikuj uzwojenia: Za pomocą multimetru ustal, które zaciski należą do uzwojenia roboczego (niższa rezystancja, np. U1, U2) i które do uzwojenia rozruchowego (wyższa rezystancja, np. Z1, Z2).
2. Podłącz uzwojenie robocze: Do jednego z zacisków uzwojenia roboczego (np. U1) podłącz jeden przewód fazowy zasilania (L). Drugi zacisk uzwojenia roboczego (np. U2) pozostaw na razie wolny.
3. Podłącz uzwojenie rozruchowe szeregowo z kondensatorem: Do drugiego zacisku uzwojenia roboczego (U2) podłącz jeden zacisk kondensatora pracy.
4. Połącz pozostałe końce: Drugi zacisk kondensatora pracy podłącz do jednego z zacisków uzwojenia rozruchowego (np. Z1).
5. Zamknij obwód: Drugi zacisk uzwojenia rozruchowego (Z2) podłącz do przewodu neutralnego zasilania (N).
6. Podłączenie zasilania: W tym schemacie przewód fazowy (L) jest podłączony do jednego zacisku uzwojenia roboczego (U1), a przewód neutralny (N) do jednego z zacisków uzwojenia rozruchowego (Z2). Uzwojenie robocze (U1-U2) i uzwojenie rozruchowe (Z1-Z2) połączone szeregowo z kondensatorem pracy (C) tworzą układ zasilany z sieci jednofazowej.

Wariant 2: Jak poprawnie podłączyć silnik z dwoma kondensatorami (pracy i rozruchowym)?

Ten schemat jest nieco bardziej złożony, ponieważ obejmuje dwa kondensatory: jeden pracy (stały) i jeden rozruchowy (tymczasowy).

1. Zidentyfikuj uzwojenia: Podobnie jak w poprzednim wariancie, zidentyfikuj uzwojenia robocze (U1, U2) i rozruchowe (Z1, Z2).
2. Podłącz uzwojenie robocze: Do jednego zacisku uzwojenia roboczego (np. U1) podłącz przewód fazowy zasilania (L).
3. Podłącz kondensator pracy: Drugi zacisk uzwojenia roboczego (U2) połącz z jednym zaciskiem kondensatora pracy (C_pracy).
4. Połącz kondensatory i uzwojenie rozruchowe: Drugi zacisk kondensatora pracy (C_pracy) połącz z jednym zaciskiem uzwojenia rozruchowego (np. Z1). Do tego samego zacisku uzwojenia rozruchowego (Z1) podłącz również jeden zacisk kondensatora rozruchowego (C_rozruchowy).
5. Zamknij obwód: Drugi zacisk uzwojenia rozruchowego (Z2) połącz z przewodem neutralnym zasilania (N).
6. Podłączenie kondensatora rozruchowego: Drugi zacisk kondensatora rozruchowego (C_rozruchowy) podłącz do zacisku, który jest połączony z wyłącznikiem odśrodkowym (o tym za chwilę).

Podłączenie silnika z wyłącznikiem odśrodkowym na co zwrócić uwagę?

Wyłącznik odśrodkowy to mechaniczne urządzenie, które automatycznie odłącza kondensator rozruchowy po osiągnięciu przez silnik odpowiedniej prędkości obrotowej. Jest on zazwyczaj zamontowany na wale silnika i połączony z wirującym elementem. Jego działanie polega na tym, że przy niskich obrotach jest on zamknięty, tworząc obwód dla kondensatora rozruchowego. Gdy silnik nabierze prędkości, siła odśrodkowa powoduje otwarcie wyłącznika, przerywając obwód i odłączając kondensator rozruchowy. Podłączenie wyłącznika odśrodkowego jest proste: jeden jego zacisk podłączamy do zacisku kondensatora rozruchowego, a drugi do punktu, w którym uzwojenie rozruchowe jest połączone z kondensatorem pracy (w schemacie z dwoma kondensatorami byłby to zacisk Z1).

Jak zmienić kierunek obrotów silnika? Prosty trik z przewodami

Zmiana kierunku obrotów silnika jednofazowego jest częstą potrzebą, na przykład przy rekonfiguracji narzędzi warsztatowych. Na szczęście jest to stosunkowo prosta operacja, jeśli wiesz, które przewody należy zamienić miejscami. Kluczem jest zrozumienie, że nie należy manipulować przy przewodach zasilających L i N.

Schemat dla obrotów lewych i prawych: Które kable zamienić miejscami?

Aby zmienić kierunek obrotów silnika jednofazowego, należy zamienić miejscami podłączenie końcówek jednego z uzwojeń albo roboczego, albo pomocniczego. Nigdy nie należy zamieniać przewodów zasilających L i N, ponieważ nie wpłynie to na kierunek obrotów, a może być niebezpieczne.

• Zidentyfikuj uzwojenia: Upewnij się, że wiesz, które zaciski należą do uzwojenia roboczego (U1, U2) i które do rozruchowego (Z1, Z2).
• Wybierz uzwojenie do zamiany: Zazwyczaj łatwiej i bezpieczniej jest zamienić podłączenie końcówek uzwojenia rozruchowego.
• Wykonaj zamianę: Jeśli silnik obraca się w niepożądanym kierunku, odłącz zasilanie i zamień miejscami podłączenie przewodów do zacisków uzwojenia rozruchowego. Na przykład, jeśli pierwotnie Z1 był podłączony do kondensatora, a Z2 do przewodu neutralnego, po zamianie Z1 podłączysz do przewodu neutralnego, a Z2 do kondensatora.
• Testuj z zachowaniem ostrożności: Po dokonaniu zmiany, podłącz zasilanie i sprawdź kierunek obrotów.

Ważne: Zawsze odłączaj zasilanie przed dokonywaniem jakichkolwiek zmian w podłączeniach!

Czy można zastosować przełącznik L-0-P (lewo-prawo) i jak go podłączyć?

Tak, można zastosować przełącznik L-0-P (lewo-stop-prawo), który znacznie ułatwia zmianę kierunku obrotów. Taki przełącznik pozwala na wybór jednego z dwóch kierunków obrotów lub zatrzymanie silnika bez konieczności ręcznego przekładania przewodów. Ogólna zasada jego działania polega na tym, że posiada on kilka pozycji przełączania, które w zależności od wybranej opcji, zmieniają sposób, w jaki uzwojenia silnika są połączone z zasilaniem. Podłączenie takiego przełącznika wymaga pewnej wiedzy elektrycznej i zazwyczaj jest ono opisane w instrukcji samego przełącznika. W uproszczeniu, przełącznik ten działa jak zaawansowany zestaw zworków, który pozwala na szybkie przełączenie konfiguracji połączeń między uzwojeniami silnika a źródłem zasilania.

Najczęstsze błędy i problemy: Co zrobić, gdy silnik nie działa poprawnie?

Nawet przy starannym montażu i postępowaniu zgodnie z instrukcjami, czasami silnik jednofazowy może sprawiać problemy. Zrozumienie najczęstszych przyczyn awarii pomoże Ci szybko zdiagnozować i naprawić problem.

Diagnoza problemu: Silnik buczy, ale nie startuje czy to na pewno wina kondensatora?

Sytuacja, w której silnik wydaje głośne buczenie, ale nie obraca się, jest bardzo typowa. Choć często wskazuje na problem z kondensatorem, nie jest to jedyna możliwa przyczyna. Może to oznaczać, że kondensator jest uszkodzony, ma zbyt małą pojemność, albo że wystąpiło zwarcie lub przerwa w uzwojeniu rozruchowym. Czasem może to być również problem z samym wirnikiem, który jest zablokowany mechanicznie. Zawsze warto zacząć od sprawdzenia kondensatora i połączeń, ale nie zapominaj o innych potencjalnych przyczynach.

Silnik jest słaby lub przegrzewa się skutki złego doboru lub podłączenia kondensatora

Jeśli silnik pracuje nierówno, jest wyraźnie słaby, ma problem z utrzymaniem obrotów pod obciążeniem lub nadmiernie się grzeje, może to być spowodowane nieprawidłowym doborem kondensatora. Zbyt mała pojemność kondensatora pracy może skutkować brakiem wystarczającego momentu obrotowego. Z kolei zbyt duża pojemność, zwłaszcza kondensatora pracy, może prowadzić do przeciążenia uzwojenia pomocniczego, jego przegrzewania się, a w konsekwencji do skrócenia żywotności silnika lub jego uszkodzenia. Nieprawidłowe podłączenie, np. zwarcie lub przerwa w obwodzie kondensatora, również może powodować takie objawy.

Przeczytaj również: Jak podłączyć potencjometr do falownika - uniknij powszechnych błędów

Jak sprawdzić, czy kondensator jest sprawny? Prosty test domowym sposobem

Sprawdzenie kondensatora nie zawsze wymaga specjalistycznego sprzętu. Oto prosty test, który możesz wykonać:

1. Odłącz zasilanie i rozładuj kondensator: To absolutnie kluczowy krok dla Twojego bezpieczeństwa! Upewnij się, że zasilanie jest odłączone, a następnie rozładuj kondensator, zwierając jego zaciski izolowanym narzędziem.
2. Użyj multimetru z funkcją pomiaru pojemności: Jeśli Twój multimetr posiada funkcję pomiaru pojemności (oznaczoną literą F lub symbolem kondensatora), podłącz sondy do odpowiednich gniazd i do zacisków kondensatora. Odczytaj wartość pojemności. Porównaj ją z wartością nominalną podaną na obudowie kondensatora. Niewielkie odchylenia są dopuszczalne, ale znacząca różnica lub brak odczytu świadczy o uszkodzeniu.
3. Test zwarciowy (z dużą ostrożnością!): Po upewnieniu się, że kondensator jest naładowany (np. przez podłączenie na chwilę do źródła zasilania, co jest ryzykowne i wymaga doświadczenia), można spróbować go rozładować przez zwarcie. Jeśli usłyszysz wyraźny trzask i zobaczysz iskrę, kondensator prawdopodobnie jest sprawny (przechowuje ładunek). Ten test jest ryzykowny i nie zaleca się go osobom bez doświadczenia!
4. Obserwacja wizualna: Czasami uszkodzony kondensator można rozpoznać po widocznych śladach, takich jak wybrzuszenie obudowy, wyciek elektrolitu lub przypalenia.

Pamiętaj: Najpewniejszą metodą jest użycie multimetru z funkcją pomiaru pojemności. Jeśli masz wątpliwości, lepiej wymienić kondensator na nowy.
