Jak podłączyć stycznik? Praktyczny przewodnik krok po kroku

Podłączenie stycznika elektrycznego może wydawać się skomplikowane, ale z odpowiednią wiedzą i zachowaniem podstawowych zasad bezpieczeństwa jest to zadanie w zasięgu ręki. Ten praktyczny przewodnik dostarczy Ci instrukcji krok po kroku, schematów oraz wyjaśnień oznaczeń, które są kluczowe dla prawidłowego działania Twojej instalacji. Niezależnie od tego, czy jesteś entuzjastą majsterkowania, czy dopiero stawiasz pierwsze kroki w elektryce, zadbamy o to, byś zrozumiał każdy etap tego procesu.

Dlaczego stycznik to kluczowy element Twojej instalacji elektrycznej?

Stycznik to serce wielu nowoczesnych instalacji elektrycznych, często niedoceniany, a jednocześnie absolutnie fundamentalny dla ich poprawnego i bezpiecznego działania. Jego rola wykracza poza zwykłe przełączanie to on umożliwia zdalne sterowanie urządzeniami o dużej mocy, zapewniając jednocześnie niezbędne zabezpieczenie. Bez niego wiele zaawansowanych systemów automatyki, potężnych maszyn przemysłowych czy nawet prostych układów sterowania domowego nie mogłoby funkcjonować.

Czym jest stycznik i kiedy jego zastosowanie jest absolutnie konieczne?

Stycznik to elektromechaniczny łącznik, który służy do zdalnego załączania i wyłączania obwodów elektrycznych, zwłaszcza tych o dużych mocach. Jego działanie opiera się na elektromagnesie: po podaniu napięcia na cewkę (oznaczoną zaciskami A1 i A2), wytworzone pole magnetyczne przyciąga ruchomą część zwaną zworką, co powoduje zmianę położenia styków. To z kolei otwiera lub zamyka obwód główny, przez który płynie prąd do odbiornika. Styczniki są absolutnie konieczne wszędzie tam, gdzie potrzebujemy zdalnie sterować urządzeniami pobierającymi znaczne ilości energii. Obejmuje to między innymi sterowanie silnikami jednofazowymi i trójfazowymi, zasilanie systemów ogrzewania elektrycznego, zarządzanie dużymi układami oświetleniowymi, a także jako element wykonawczy w złożonych systemach automatyki przemysłowej. Ich kluczowe znaczenie wynika z możliwości bezpiecznego przełączania wysokich prądów, zapewnienia zdalnego sterowania oraz ochrony instalacji przed przeciążeniem czy zwarciem, co jest nieosiągalne dla tradycyjnych wyłączników czy przekaźników.

Stycznik vs. przekaźnik poznaj kluczowe różnice, by nie popełnić błędu w doborze

Często pojawia się pytanie o różnice między stycznikiem a przekaźnikiem. Choć oba urządzenia służą do przełączania obwodów elektrycznych, ich przeznaczenie i możliwości są diametralnie różne. Styczniki są projektowane do pracy w obwodach mocy, gdzie muszą radzić sobie z wysokimi prądami i napięciami, często podczas załączania silników, które generują duże prądy rozruchowe. Ich konstrukcja jest masywniejsza, a styki wykonane z materiałów odpornych na iskrzenie i zużycie. Przekaźniki natomiast, to urządzenia przeznaczone głównie do obwodów sterowania. Obsługują one znacznie mniejsze prądy, pełniąc rolę np. w sygnalizacji stanu pracy, blokadach czy jako elementy logiczne w układach automatyki. Ich zadaniem jest raczej przekazywanie sygnałów sterujących, a nie bezpośrednie zasilanie dużych odbiorników. Podsumowując, jeśli masz do załączenia silnik, pompę czy grzałkę o większej mocy, potrzebujesz stycznika. Do sterowania lampką kontrolną czy sygnałem z czujnika wystarczy przekaźnik.

Anatomia stycznika: Jak czytać oznaczenia, by podłączyć go bezbłędnie?

Zanim przystąpisz do jakichkolwiek prac montażowych, kluczowe jest zrozumienie oznaczeń znajdujących się na obudowie stycznika. To właśnie one stanowią mapę, która pozwoli Ci prawidłowo i bezpiecznie podłączyć urządzenie, unikając kosztownych błędów i potencjalnych zagrożeń. Każdy symbol ma swoje znaczenie i informuje o funkcji danego zacisku lub styku.

Obwód sterowania: Tajemnica zacisków A1 i A2, czyli serce stycznika

Zaciski oznaczone jako A1 i A2 to punkty podłączenia cewki stycznika. To właśnie tutaj doprowadzamy napięcie sterujące, które inicjuje proces przełączania. Cewka jest sercem całego mechanizmu pod wpływem odpowiedniego napięcia generuje pole elektromagnetyczne niezbędne do zadziałania stycznika. Bardzo ważne jest, aby napięcie podane na cewkę było zgodne z napięciem znamionowym cewki, które jest zazwyczaj podane na obudowie stycznika (np. 24V AC/DC, 230V AC, 400V AC). Podanie niewłaściwego napięcia może skutkować nieprawidłowym działaniem, przegrzaniem, a nawet uszkodzeniem cewki.

Obwód główny (mocy): Co oznaczają symbole L1, L2, L3 oraz T1, T2, T3?

Symbole L1, L2 i L3 zazwyczaj oznaczają zaciski wejściowe obwodu głównego, do którego podłączamy zasilanie. Są to punkty, przez które prąd dostaje się do stycznika. Z kolei oznaczenia T1, T2 i T3 odnoszą się do zacisków wyjściowych, do których podłączamy odbiornik na przykład silnik trójfazowy. Te styki, nazywane również stykami roboczymi, są przystosowane do przewodzenia prądów o dużym natężeniu i stanowią główną drogę dla energii elektrycznej do zasilania odbiornika. Ich prawidłowe podłączenie jest kluczowe dla przepływu mocy do urządzenia wykonawczego.

Styki pomocnicze NO i NC: Twoje narzędzia do budowy zaawansowanego sterowania

Oprócz styków głównych, styczniki wyposażone są także w styki pomocnicze. Są one mniejsze i służą do realizacji funkcji sterujących, sygnalizacyjnych lub blokad. Zazwyczaj oznaczone są dwucyfrowymi numerami, gdzie pierwsza cyfra informuje o typie styku (1 dla NO, 2 dla NC), a druga o jego położeniu. Rozróżniamy dwa podstawowe typy styków pomocniczych:

• NO (Normally Open / normalnie otwarte): W stanie spoczynku, gdy stycznik nie jest załączony, styki te są otwarte. Po podaniu napięcia na cewkę i zadziałaniu stycznika, styki NO zamykają się, umożliwiając przepływ prądu w obwodzie sterowania.
• NC (Normally Closed / normalnie zamknięte): W stanie spoczynku, gdy stycznik nie jest załączony, styki te są zamknięte, tworząc ciągłość obwodu sterowania. Po zadziałaniu stycznika, styki NC otwierają się, przerywając przepływ prądu.

Zrozumienie funkcji styków pomocniczych jest niezbędne do budowy bardziej złożonych układów, takich jak te z samopodtrzymaniem, które omówimy później. Pozwalają one na tworzenie logiki sterowania, która wykracza poza proste włączanie i wyłączanie.

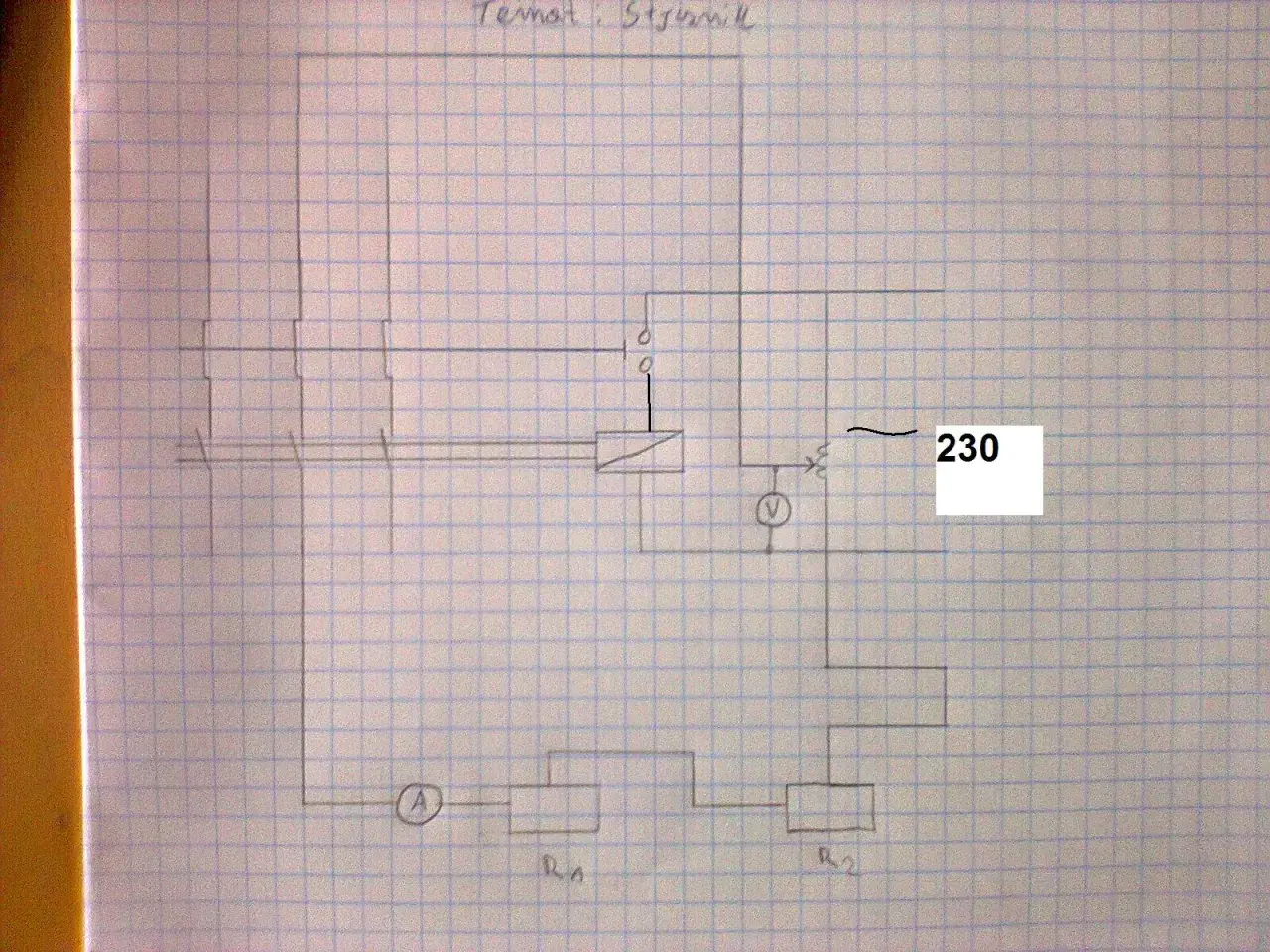

Schemat podłączenia stycznika krok po kroku: Od teorii do praktyki

Teoretyczna wiedza na temat budowy stycznika jest ważna, ale prawdziwe wyzwanie pojawia się, gdy przychodzi do praktycznego podłączenia. Poniżej przedstawiamy kluczowe kroki i zasady, które pozwolą Ci bezpiecznie i skutecznie zainstalować stycznik w różnych scenariuszach. Pamiętaj, że praca z elektrycznością wymaga szczególnej ostrożności.

Lista kontrolna przed startem: Narzędzia i zasady bezpieczeństwa, których nie możesz zignorować

Zanim zaczniesz podłączać stycznik, upewnij się, że masz pod ręką niezbędne narzędzia i że przestrzegasz podstawowych zasad bezpieczeństwa. Oto lista kontrolna:

1. Odłącz zasilanie: To absolutnie kluczowy krok. Przed przystąpieniem do jakichkolwiek prac, bezwzględnie odłącz zasilanie od obwodu, w którym będziesz pracować.
2. Sprawdź brak napięcia: Po odłączeniu zasilania, użyj miernika napięcia (multimetru lub próbnika napięcia), aby upewnić się, że w przewodach, z którymi będziesz pracować, faktycznie nie ma napięcia. Sprawdź wszystkie dostępne przewody.
3. Narzędzia izolowane: Używaj wyłącznie narzędzi z izolowanymi rękojeściami śrubokrętów, szczypiec, kluczy. Zapewniają one dodatkową ochronę przed porażeniem.
4. Suche środowisko pracy: Upewnij się, że pracujesz w suchym miejscu, z dala od wilgoci, która jest doskonałym przewodnikiem prądu.
5. Odpowiedni stycznik: Upewnij się, że wybrany stycznik ma odpowiednie parametry (napięcie cewki, prąd znamionowy, kategoria użytkowania) dla Twojego zastosowania.
6. Instrukcje producenta: Zawsze zapoznaj się z instrukcją obsługi dostarczoną przez producenta stycznika.

Pamiętaj, że bezpieczeństwo jest najważniejsze. Nigdy nie ryzykuj i w razie wątpliwości skonsultuj się z wykwalifikowanym elektrykiem.

Scenariusz 1: Podstawowe sterowanie odbiornikiem jednofazowym (np. grzałka, pompa 230V)

Podłączenie stycznika do sterowania prostym odbiornikiem jednofazowym jest stosunkowo proste. Oto kroki:

1. Zasilanie: Podłącz przewód fazowy (L) z sieci do jednego ze styków głównych wejściowych stycznika (np. L1). Przewód neutralny (N) podłącz bezpośrednio do odbiornika.
2. Styki główne: Podłącz wyjście styku głównego stycznika (np. T1) do jednego z zacisków odbiornika.
3. Cewka sterująca: Podłącz przewód fazowy (L) z sieci do zacisku A1 cewki stycznika.
4. Uziemienie: Podłącz przewód neutralny (N) z sieci do zacisku A2 cewki stycznika.
5. Przycisk sterujący (opcjonalnie): Jeśli chcesz sterować stycznikiem za pomocą przycisku, włącz go szeregowo między przewodem fazowym a zaciskiem A1 cewki.

W tym układzie stycznik działa jak zdalnie sterowany wyłącznik. Po podaniu napięcia na cewkę (przez przycisk lub bezpośrednio), styki główne zamykają się, a prąd płynie do odbiornika. Po odłączeniu napięcia z cewki, styki otwierają się, przerywając zasilanie.

Scenariusz 2: Schemat podłączenia silnika trójfazowego najczęstsze zastosowanie przemysłowe

Sterowanie silnikiem trójfazowym za pomocą stycznika to jedno z najczęstszych zastosowań przemysłowych. Oto podstawowy schemat:

1. Zasilanie trójfazowe: Podłącz trzy przewody fazowe zasilania (L1, L2, L3) do odpowiednich zacisków wejściowych styków głównych stycznika (również oznaczonych L1, L2, L3).
2. Wyjście do silnika: Podłącz zaciski wyjściowe styków głównych stycznika (T1, T2, T3) do odpowiednich zacisków silnika trójfazowego.
3. Cewka sterująca: Podłączenie cewki sterującej (A1, A2) zależy od dostępnego napięcia sterującego. Najczęściej stosuje się podłączenie z jednej fazy i przewodu neutralnego (np. L1 do A1, N do A2) lub z wykorzystaniem transformatora obniżającego napięcie, jeśli cewka pracuje na niższym napięciu.
4. Zabezpieczenie: Pamiętaj, że stycznik zazwyczaj współpracuje z dodatkowymi zabezpieczeniami, takimi jak wyłącznik nadprądowy lub termik silnikowy, które chronią silnik przed przeciążeniem i zwarciem.

W tym układzie, po załączeniu cewki stycznika, wszystkie trzy styki główne zamykają się jednocześnie, dostarczając napięcie trójfazowe do silnika i wprawiając go w ruch. Według danych ForumBudowlane.pl, prawidłowe podłączenie stycznika jest kluczowe dla bezpieczeństwa i efektywności pracy silnika.

Zaawansowane układy sterowania: Jak w pełni wykorzystać potencjał stycznika?

Stycznik to nie tylko prosty przełącznik mocy. Dzięki swoim dodatkowym stykom pomocniczym, otwiera drzwi do budowy bardziej złożonych i inteligentnych układów sterowania. Pozwalają one na tworzenie zaawansowanych logik, które zwiększają funkcjonalność i bezpieczeństwo instalacji.

Układ z samopodtrzymaniem: Jak zbudować klasyczny układ START-STOP?

Układ z samopodtrzymaniem jest jednym z najbardziej popularnych i często poszukiwanych schematów wykorzystujących stycznik. Pozwala on na utrzymanie stycznika w stanie załączenia nawet po tym, jak przestaniemy naciskać przycisk "START". Stycznik pozostaje włączony do momentu naciśnięcia przycisku "STOP", który przerywa obwód sterowania. Jest to fundamentalny element w sterowaniu silnikami i innymi urządzeniami, gdzie chcemy, aby praca trwała dopóki nie zostanie świadomie przerwana.

Schemat z podtrzymaniem: Krok po kroku od przycisków do działającej logiki

Budowa układu START-STOP z samopodtrzymaniem wymaga użycia przycisków oraz jednego styku pomocniczego NO stycznika. Oto jak to zrobić:

1. Przycisk STOP: Podłącz jeden koniec przycisku "STOP" (typu NC normalnie zamknięty) do zacisku A1 cewki stycznika. Drugi koniec przycisku STOP połącz z kolejnym elementem.
2. Przycisk START: Drugi koniec przycisku "STOP" połącz z jednym zaciskiem przycisku "START" (typu NO normalnie otwarty).
3. Styk pomocniczy NO: Drugi zacisk przycisku "START" połącz ze stykiem pomocniczym NO stycznika (np. oznaczonym 13).
4. Podtrzymanie: Drugi zacisk styku pomocniczego NO (np. oznaczony 14) połącz z zaciskiem A1 cewki stycznika.
5. Zasilanie cewki: Podłącz zacisk A2 cewki stycznika do przewodu neutralnego (N) lub drugiego bieguna zasilania sterującego.
6. Zasilanie obwodu sterowania: Upewnij się, że obwód sterowania (przyciski, cewka) jest zasilany odpowiednim napięciem.

Kiedy naciskasz przycisk "START", prąd płynie przez przycisk STOP (który jest zamknięty), przez przycisk START, a następnie do cewki stycznika, powodując jego załączenie. Po załączeniu stycznika, jego styk pomocniczy NO (13-14) zamyka się. Teraz prąd płynie przez przycisk STOP, a następnie przez zamknięty styk pomocniczy NO, podtrzymując cewkę stycznika, nawet gdy puścisz przycisk "START". Naciśnięcie przycisku "STOP" otwiera swój styk NC, przerywając obwód sterowania i rozłączając cewkę, co powoduje wyłączenie stycznika.

Sterowanie stycznikiem z cewką 24V przy użyciu napięcia 230V jak to bezpiecznie połączyć?

Często zdarza się, że cewka stycznika pracuje na niższym napięciu, na przykład 24V (AC lub DC), podczas gdy dostępne zasilanie sterujące to 230V. W takim przypadku kluczowe jest bezpieczne obniżenie napięcia. Absolutnie nie wolno podłączać bezpośrednio 230V do cewki 24V, ponieważ grozi to jej natychmiastowym spaleniem. Do tego celu należy użyć transformatora obniżającego napięcie lub odpowiedniego zasilacza stabilizowanego 24V. Transformator lub zasilacz należy podłączyć do sieci 230V, a jego wyjście 24V wykorzystać do zasilenia cewki stycznika (zaciski A1 i A2). Ważne jest, aby obwód sterowania zasilany niższym napięciem był odseparowany od obwodu mocy zasilanego napięciem 230V, co zwiększa bezpieczeństwo pracy.

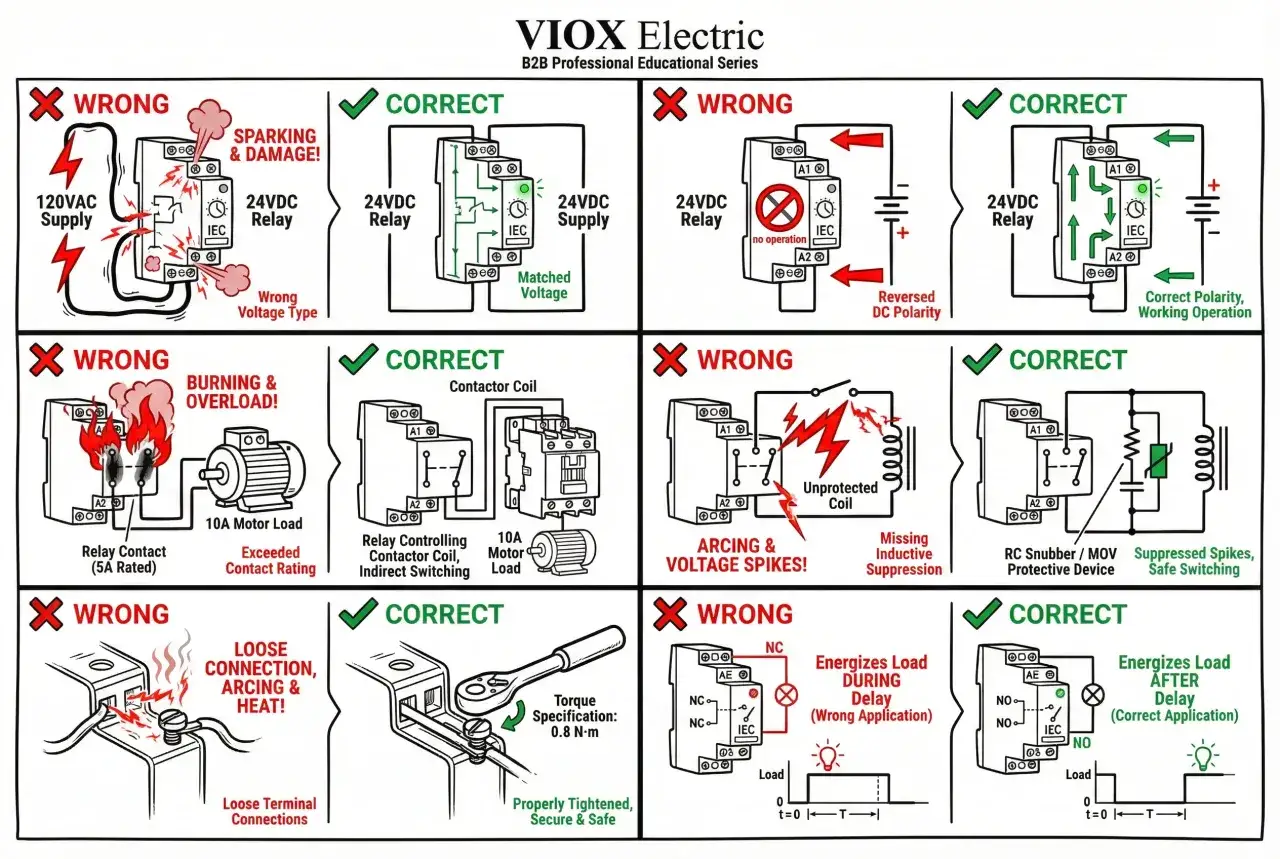

Najczęstsze błędy przy podłączaniu stycznika i jak ich unikać

Nawet przy najlepszych intencjach, w pracy z elektryką łatwo o błędy, które mogą mieć poważne konsekwencje. Dotyczy to również podłączania styczników. Poniżej omawiamy najczęściej popełniane pomyłki i podpowiadamy, jak ich unikać, aby zapewnić bezpieczeństwo i długą żywotność urządzeń.

Pomyłka nr 1: Złe napięcie cewki dlaczego stycznik "buczy" lub nie działa?

Jednym z najczęstszych błędów jest podłączenie cewki stycznika do niewłaściwego napięcia. Jeśli podłączysz zbyt niskie napięcie, cewka może nie wytworzyć wystarczającego pola magnetycznego do pełnego zadziałania. W efekcie stycznik może wydawać charakterystyczne "buczenie", wibrować, nie przełączać się stabilnie lub wcale nie załączać. Z kolei podanie napięcia znacznie wyższego niż znamionowe doprowadzi do przegrzania i szybkiego spalenia cewki, co oznacza konieczność wymiany całego stycznika. Zawsze dokładnie sprawdzaj napięcie znamionowe cewki podane na obudowie stycznika i upewnij się, że napięcie sterujące jest z nim zgodne.

Pomyłka nr 2: Mylenie styków głównych z pomocniczymi i fatalne skutki tego błędu

Styki główne (L1-L3, T1-T3) są zaprojektowane do przenoszenia dużych prądów obciążenia, podczas gdy styki pomocnicze (oznaczone numerami dwucyfrowymi) służą do sterowania i przenoszą prądy o znacznie mniejszej wartości. Pomyłka polegająca na podłączeniu odbiornika mocy do styków pomocniczych jest bardzo niebezpieczna. Styki pomocnicze nie są w stanie przenieść tak dużego obciążenia, co prowadzi do ich szybkiego przegrzania, stopienia, a nawet zwarcia. Skutkiem może być uszkodzenie stycznika, zwarcie w instalacji, a nawet pożar. Zawsze dokładnie sprawdzaj oznaczenia na styczniku i upewnij się, że podłączasz obwód mocy do styków głównych.

Przeczytaj również: Jak podłączyć potencjometr do falownika - uniknij powszechnych błędów

Pomyłka nr 3: Niewłaściwy dobór stycznika do mocy silnika (kategoria AC3)

Kolejnym częstym błędem jest niedostosowanie stycznika do mocy silnika, którym ma sterować. Silniki elektryczne, zwłaszcza w momencie rozruchu, pobierają prąd znacznie wyższy niż ich prąd znamionowy. Dlatego też styczniki dobiera się według kategorii użytkowania, która określa ich zdolność do załączania i wyłączania określonych typów obciążeń. Dla silników indukcyjnych najczęściej stosuje się kategorię AC3. Dobranie stycznika o zbyt małej obciążalności prądowej lub nieodpowiedniej kategorii użytkowania doprowadzi do szybkiego zużycia styków, ich przegrzewania, spajania, a w konsekwencji do awarii silnika lub samego stycznika. Zawsze upewnij się, że parametry stycznika, zwłaszcza prąd znamionowy i kategoria AC3, są odpowiednie do mocy sterowanego silnika.
