Przedłużacz z uziemieniem to niezbędny element w każdym domu, który zapewnia bezpieczeństwo podczas korzystania z urządzeń elektrycznych. Właściwe wykonanie takiego przedłużacza jest kluczowe, aby zminimalizować ryzyko porażenia prądem. W tym artykule omówimy, jak samodzielnie zbudować przedłużacz z uziemieniem, zwracając szczególną uwagę na wybór odpowiednich materiałów oraz bezpieczne podłączenie przewodów.
Podczas montażu przedłużacza ważne jest, aby używać trójżyłowego kabla oraz wtyczek z uziemieniem. W artykule przedstawimy krok po kroku proces budowy przedłużacza, od przygotowania miejsca pracy po testowanie gotowego produktu. Dzięki tym wskazówkom, każdy może stworzyć bezpieczny i funkcjonalny przedłużacz, który sprosta oczekiwaniom.
Najistotniejsze informacje:
- Do budowy przedłużacza potrzebne są materiały takie jak trójżyłowy kabel, wtyczka i gniazdko z uziemieniem.
- Ważne jest, aby kabel był odpowiedni do maksymalnego obciążenia, np. PVA 3*1,5 lub 3*2,5.
- Przygotowanie kabla obejmuje cięcie i zdejmowanie izolacji z końców.
- Podłączenie przewodów do wtyczki i gniazdka musi być zgodne z oznaczeniami kolorów: brązowy (faza), niebieski (neutralny), zielono-żółty (uziemienie).
- Testowanie przedłużacza za pomocą multimetru zapewnia bezpieczeństwo i sprawność działania.
- Stosowanie wyłącznika różnicowoprądowego (RCD) zwiększa ochronę przed porażeniem prądem.
Wybór odpowiednich materiałów do budowy przedłużacza z uziemieniem
Wybór odpowiednich materiałów do budowy przedłużacza z uziemieniem jest kluczowy dla zapewnienia bezpieczeństwa i funkcjonalności. Najważniejszym elementem jest trójżyłowy kabel, który musi być odpowiedni do maksymalnego obciążenia, jakie będzie musiał wytrzymać. Wtyczki i gniazdka z uziemieniem, takie jak typ CEE 7/4 (Schuko), są również niezbędne, aby zapewnić prawidłowe połączenia elektryczne i zapobiec porażeniu prądem.
Warto zwrócić uwagę na specyfikacje kabli, które są dostępne na rynku. Na przykład, kable PVA 3*1,5 mm² są odpowiednie dla urządzeń o mniejszej mocy, natomiast PVA 3*2,5 mm² sprawdzą się w przypadku sprzętu o większym zapotrzebowaniu na energię. Wybór odpowiednich komponentów nie tylko zwiększa bezpieczeństwo, ale także wydłuża żywotność przedłużacza.
Jakie kable i wtyczki są najlepsze do przedłużacza z uziemieniem
Do budowy przedłużacza z uziemieniem najlepiej wykorzystać kable o wysokiej jakości oraz sprawdzone wtyczki. Na przykład, kabel PVA 3*1,5 mm² jest idealny do użytku domowego, gdzie nie ma dużych obciążeń. Dla bardziej wymagających zadań, takich jak podłączenie narzędzi elektrycznych, rekomenduje się kabel PVA 3*2,5 mm². Wtyczki z uziemieniem, takie jak CEE 7/4 (Schuko), zapewniają odpowiednie połączenia i bezpieczeństwo.
- Kabel PVA 3*1,5 mm² - idealny do urządzeń o mniejszym obciążeniu.
- Kabel PVA 3*2,5 mm² - zalecany dla narzędzi elektrycznych i urządzeń o wyższej mocy.
- Wtyczka CEE 7/4 (Schuko) - standardowa wtyczka z uziemieniem, zapewniająca bezpieczeństwo.
Dlaczego ważne jest użycie kabla trójżyłowego
Użycie trójżyłowego kabla w przedłużaczach z uziemieniem jest niezbędne dla bezpieczeństwa użytkowników. Taki kabel składa się z trzech przewodów: fazowego, neutralnego oraz uziemiającego. Dzięki temu, w przypadku awarii, prąd ma możliwość bezpiecznego przepływu do ziemi, co minimalizuje ryzyko porażenia prądem. Użycie kabli dwużyłowych jest niebezpieczne i może prowadzić do poważnych wypadków.
Krok po kroku: Jak zmontować przedłużacz z uziemieniem
Aby zmontować przedłużacz z uziemieniem, należy rozpocząć od odpowiedniego przygotowania kabla. Przygotuj miejsce pracy, upewniając się, że jest dobrze oświetlone i wolne od przeszkód. Następnie przytnij kabel na odpowiednią długość, aby dostosować go do potrzeb. Zdejmij izolację z końców kabla na około 4–6 cm, a odsłonięte przewody oczyść na około 10 mm. Te kroki są kluczowe, aby zapewnić prawidłowe połączenie i bezpieczeństwo podczas dalszej pracy.
Po przygotowaniu kabla przystąp do podłączania przewodów do wtyczki i gniazdka. Użyj kolorów przewodów do właściwego podłączenia: brązowy przewód (faza) podłącz do odpowiedniego zacisku, niebieski (neutralny) do drugiego, a zielono-żółty (uziemienie) do zacisku oznaczonego PE. Upewnij się, że wszystkie przewody są dobrze osadzone, a śruby mocujące są dokładnie dokręcone, aby uniknąć przegrzewania się i zapewnić stabilność połączenia.
Na koniec sprawdź poprawność połączeń. Użyj multimetru, aby upewnić się, że nie ma zwarcia ani przerwania w obwodzie. Przed pierwszym użyciem warto również przetestować działanie przedłużacza w sieci, aby upewnić się, że wszystko działa prawidłowo. Pamiętaj, że odpowiednie sprawdzenie połączeń jest kluczowe dla bezpieczeństwa użytkowania przedłużacza z uziemieniem.
Jak prawidłowo przygotować kabel do montażu
Przygotowanie kabla do montażu jest kluczowym krokiem w procesie tworzenia przedłużacza z uziemieniem. Zaczynamy od przycięcia kabla na odpowiednią długość, która będzie odpowiadała odległości między gniazdkiem a urządzeniem, które ma być podłączone. Następnie, przy użyciu nożyc do cięcia kabli, zdejmujemy izolację z końców kabla na około 4–6 cm. Ważne jest, aby odsłonięte przewody były czyste, więc należy oczyścić je na około 10 mm. To przygotowanie zapewni, że przewody będą dobrze osadzone w wtyczce i gniazdku, co jest niezbędne dla bezpieczeństwa i funkcjonalności przedłużacza.
Jak podłączyć przewody do wtyczki i gniazdka
Podłączenie przewodów do wtyczki i gniazdka wymaga precyzji i znajomości kolorów przewodów. Brązowy przewód, który jest przewodem fazowym, należy podłączyć do odpowiedniego zacisku w wtyczce. Niebieski przewód, będący przewodem neutralnym, łączy się z drugim zaciskiem, a zielono-żółty przewód, który jest przewodem uziemiającym, powinien być podłączony do zacisku oznaczonego PE. Po podłączeniu przewodów, upewnij się, że wszystkie śruby mocujące są solidnie dokręcone, co zapobiegnie luźnym połączeniom i potencjalnym zagrożeniom.

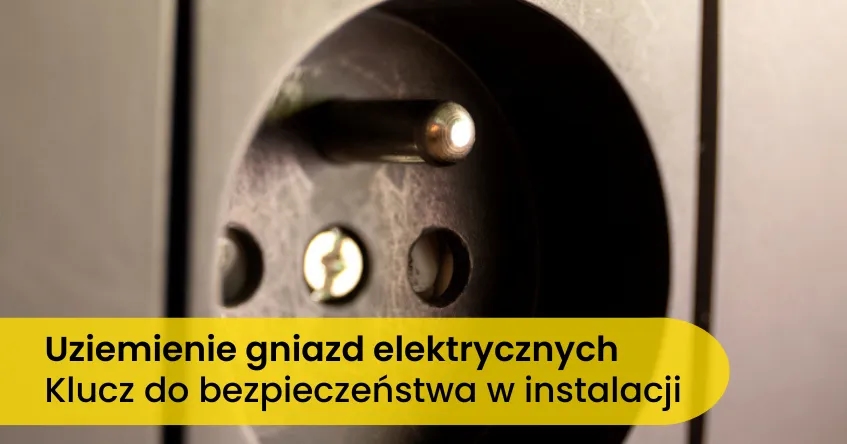

Czytaj więcej: Gniazdko z uziemieniem czy bez: jakie niesie ryzyko dla bezpieczeństwa?
Bezpieczeństwo przy budowie przedłużacza z uziemieniem
Podczas budowy przedłużacza z uziemieniem, bezpieczeństwo jest kluczowym aspektem, który należy wziąć pod uwagę. Przede wszystkim, użycie trójżyłowego kabla jest niezbędne, aby zapewnić odpowiednie uziemienie. Dobrze zaprojektowane połączenia elektryczne minimalizują ryzyko porażenia prądem, dlatego ważne jest, aby wszystkie przewody były prawidłowo podłączone i zabezpieczone. Używanie wysokiej jakości komponentów, takich jak wtyczki i gniazdka z uziemieniem, również przyczynia się do zwiększenia bezpieczeństwa.
Również istotnym elementem zabezpieczeń elektrycznych jest wyłącznik różnicowoprądowy (RCD). To urządzenie automatycznie odłącza zasilanie w przypadku wykrycia nieprawidłowości w przepływie prądu, co może zapobiec porażeniu prądem. Warto zainwestować w RCD, aby zwiększyć bezpieczeństwo korzystania z przedłużacza. Pamiętaj, że odpowiednie środki ostrożności podczas montażu mogą uratować życie i zapobiec poważnym uszkodzeniom sprzętu.
- Używaj trójżyłowego kabla do zapewnienia uziemienia.
- Sprawdzaj, czy wszystkie połączenia są prawidłowo wykonane i zabezpieczone.
- Inwestuj w wysokiej jakości wtyczki i gniazdka z uziemieniem.
- Stosuj wyłącznik różnicowoprądowy (RCD) dla dodatkowej ochrony.
- Pracuj w dobrze oświetlonym i wolnym od przeszkód miejscu.
Jakie środki ostrożności należy zachować podczas montażu
Podczas montażu przedłużacza z uziemieniem, kluczowe jest zachowanie odpowiednich środków ostrożności. Przede wszystkim, upewnij się, że miejsce pracy jest dobrze oświetlone i wolne od przeszkód. Zawsze pracuj na suchym podłożu, aby uniknąć ryzyka porażenia prądem. Używaj narzędzi, które są w dobrym stanie, aby zminimalizować ryzyko wypadków. Pamiętaj, aby nigdy nie pracować z energią elektryczną, gdy jesteś w stanie zmęczenia lub po spożyciu alkoholu, ponieważ może to wpłynąć na Twoją koncentrację.
Dlaczego warto stosować wyłącznik różnicowoprądowy
Stosowanie wyłącznika różnicowoprądowego (RCD) jest niezwykle ważne dla zapewnienia bezpieczeństwa użytkowania przedłużacza. RCD monitoruje przepływ prądu w obwodzie i automatycznie odłącza zasilanie, gdy wykryje nieprawidłowości, takie jak upływ prądu do ziemi. Dzięki temu można uniknąć poważnych wypadków, w tym porażenia prądem. Wybierając RCD, upewnij się, że jest on dostosowany do maksymalnego obciążenia, które będzie obsługiwał, co zapewni jego efektywność i bezpieczeństwo.
Testowanie i sprawdzanie poprawności działania przedłużacza
Po zakończeniu montażu przedłużacza z uziemieniem, kluczowe jest przeprowadzenie testów, aby upewnić się, że działa on prawidłowo. Testowanie powinno obejmować sprawdzenie wszystkich połączeń, aby upewnić się, że nie ma zwarć ani przerwań. Użycie multimetru to skuteczny sposób na zweryfikowanie, czy przewody są prawidłowo podłączone i nie występują żadne problemy elektryczne. W przypadku jakichkolwiek nieprawidłowości, przedłużacz nie powinien być używany, dopóki problemy nie zostaną usunięte.
Warto również przetestować przedłużacz w rzeczywistych warunkach, podłączając go do źródła zasilania oraz do urządzenia, które ma być zasilane. Obserwuj, czy urządzenie działa poprawnie i czy nie występują żadne niepokojące dźwięki lub zapachy. Jeśli przedłużacz działa bez zarzutu, można go bezpiecznie użytkować. Pamiętaj, że regularne sprawdzanie stanu przedłużacza jest kluczowe dla zachowania bezpieczeństwa.
Jak używać multimetru do sprawdzenia połączeń
Aby sprawdzić połączenia w przedłużaczu z uziemieniem, użyj multimetru, który jest prostym i skutecznym narzędziem. Ustaw multimetr na testowanie ciągłości obwodu, a następnie podłącz jedną końcówkę do wtyczki, a drugą do gniazdka. Sprawdź, czy multimetr wskazuje ciągłość, co oznacza, że przewody są prawidłowo podłączone. W przypadku braku sygnału, może to oznaczać, że występuje przerwanie w obwodzie, co wymaga dalszego sprawdzenia połączeń.
Jakie są najczęstsze problemy i jak je rozwiązać
Podczas korzystania z przedłużacza z uziemieniem, mogą wystąpić pewne typowe problemy. Jednym z najczęstszych jest brak zasilania, co może być spowodowane uszkodzeniem kabla lub niewłaściwym podłączeniem przewodów. Innym problemem może być przegrzewanie się przewodu, co wskazuje na zbyt duże obciążenie. W przypadku zauważenia jakichkolwiek nieprawidłowości, należy natychmiast odłączyć przedłużacz i sprawdzić wszystkie połączenia. Regularne inspekcje i testy pomogą uniknąć poważnych problemów i zapewnić bezpieczeństwo użytkowania.
- Brak zasilania - sprawdź połączenia i stan kabla.
- Przegrzewanie się przewodu - zmniejsz obciążenie lub wymień kabel.
- Zwarcie - użyj multimetru, aby zlokalizować problem w obwodzie.
Przechowywanie i użytkowanie przedłużacza z uziemieniem
Odpowiednie przechowywanie i użytkowanie przedłużacza z uziemieniem są kluczowe dla jego długowieczności i bezpieczeństwa. Przedłużacze powinny być przechowywane w suchym miejscu, z dala od źródeł ciepła oraz wilgoci, aby uniknąć uszkodzeń. Należy unikać zwijania kabla w sposób, który może prowadzić do jego uszkodzenia, na przykład poprzez zginanie go w ostrych kąt. Dobrą praktyką jest również regularne sprawdzanie stanu kabla i wtyczek, aby upewnić się, że nie ma widocznych uszkodzeń, takich jak pęknięcia czy przetarcia.
Podczas użytkowania przedłużacza ważne jest, aby nie przekraczać jego maksymalnego obciążenia. Używaj przedłużacza tylko do urządzeń, których zapotrzebowanie na energię nie przekracza jego specyfikacji. Warto również unikać łączenia kilku przedłużaczy ze sobą, co może prowadzić do przeciążenia i zwiększa ryzyko pożaru. Pamiętaj, aby nie używać przedłużacza na zewnątrz, jeśli nie jest on do tego przystosowany, ponieważ może to prowadzić do uszkodzenia sprzętu i zagrożenia dla bezpieczeństwa.
Jak prawidłowo zwijać przedłużacz, aby uniknąć uszkodzeń
Prawidłowe zwijanie przedłużacza z uziemieniem jest istotne, aby uniknąć jego uszkodzenia. Najlepszym sposobem jest metoda „ósemki”, w której kabel zwija się w kształt ósemki, co zapobiega jego splątaniu i uszkodzeniu. Trzymaj wtyczkę w jednej ręce, a przewód nawijać na drugą rękę, tworząc pętle. Unikaj zbyt mocnego naciągania kabla podczas zwijania, aby nie uszkodzić jego wewnętrznych przewodów. Po zwinięciu, zabezpiecz kabel za pomocą taśmy lub specjalnego uchwytu, aby nie rozwijał się samoczynnie.
Jakie są zasady bezpiecznego użytkowania przedłużacza
Bezpieczne użytkowanie przedłużacza z uziemieniem wymaga przestrzegania kilku kluczowych zasad. Po pierwsze, zawsze sprawdzaj, czy przedłużacz jest odpowiedni do obciążenia, jakie planujesz podłączyć. Po drugie, unikaj używania przedłużaczy w miejscach o dużej wilgotności, takich jak łazienki czy na zewnątrz, chyba że są one przystosowane do takich warunków. Dodatkowo, nigdy nie przeciążaj gniazdka, do którego podłączony jest przedłużacz, oraz nie łącz ze sobą kilku przedłużaczy, co może prowadzić do niebezpiecznych sytuacji. Regularne kontrole stanu kabla i wtyczek są również kluczowe dla zapewnienia bezpieczeństwa podczas użytkowania.
- Używaj przedłużacza zgodnie z jego specyfikacją obciążenia.
- Nie używaj przedłużacza w wilgotnych miejscach, chyba że jest do tego przystosowany.
- Nie łącz kilku przedłużaczy ze sobą.
- Regularnie sprawdzaj stan kabla i wtyczek.
- Nie narażaj przedłużacza na działanie wysokich temperatur.
Jak wykorzystać przedłużacz z uziemieniem w różnych sytuacjach
Przedłużacz z uziemieniem ma wiele praktycznych zastosowań, które mogą zwiększyć jego funkcjonalność w codziennym życiu. Na przykład, w przypadku organizacji wydarzeń na świeżym powietrzu, takich jak pikniki czy festiwale, przedłużacz może służyć do zasilania sprzętu audio, oświetlenia czy innych urządzeń elektrycznych. W takich sytuacjach warto zainwestować w przedłużacz o podwyższonej odporności na warunki atmosferyczne, co zapewni bezpieczeństwo i niezawodność w trudnych warunkach.
Dodatkowo, w domach z wieloma urządzeniami elektronicznymi, można rozważyć zastosowanie inteligentnych gniazdek z funkcją monitorowania zużycia energii, które można podłączyć do standardowego przedłużacza. Dzięki temu użytkownicy mogą kontrolować, które urządzenia są zasilane, a także ograniczać zużycie energii, co przyczynia się do oszczędności i ochrony środowiska. Przyszłość przedłużaczy z uziemieniem może również obejmować integrację z systemami smart home, co pozwoli na zdalne zarządzanie zasilaniem i monitorowanie bezpieczeństwa w czasie rzeczywistym.
