Wiele starszych budynków w Polsce wciąż kryje w sobie instalacje elektryczne, które nie spełniają współczesnych standardów bezpieczeństwa. Jednym z najpoważniejszych problemów jest brak prawidłowego uziemienia, co w połączeniu z przestarzałymi rozwiązaniami, takimi jak układ TN-C, stwarza realne zagrożenie dla życia i mienia. Jeśli mieszkasz w budynku z lat przed transformacją ustrojową, prawdopodobnie Twoja instalacja jest dwużyłowa. Zastanawiasz się, jak to zmienić i zapewnić sobie oraz swojej rodzinie bezpieczeństwo? Ten artykuł jest dla Ciebie. Wyjaśnię, dlaczego brak uziemienia jest tak groźny, jakie są dostępne metody modernizacji i dlaczego kluczowe jest powierzenie tych prac wykwalifikowanemu specjaliście.
Dlaczego uziemienie w starej instalacji to kwestia życia i śmierci?
Starsze budownictwo w Polsce często boryka się z problemem instalacji elektrycznych, które nie były projektowane z myślą o dzisiejszych wymaganiach bezpieczeństwa. Powszechność układu TN-C, o którym za chwilę opowiem więcej, sprawia, że wiele mieszkań i domów jest narażonych na poważne ryzyko. Podstawowym elementem, który często kuleje, jest właśnie uziemienie. Jego brak to nie tylko niedogodność, ale przede wszystkim fundamentalne zagrożenie dla każdego, kto korzysta z takiej instalacji.
Problem dwóch kabli: Czym jest instalacja TN-C w Twoim mieszkaniu?

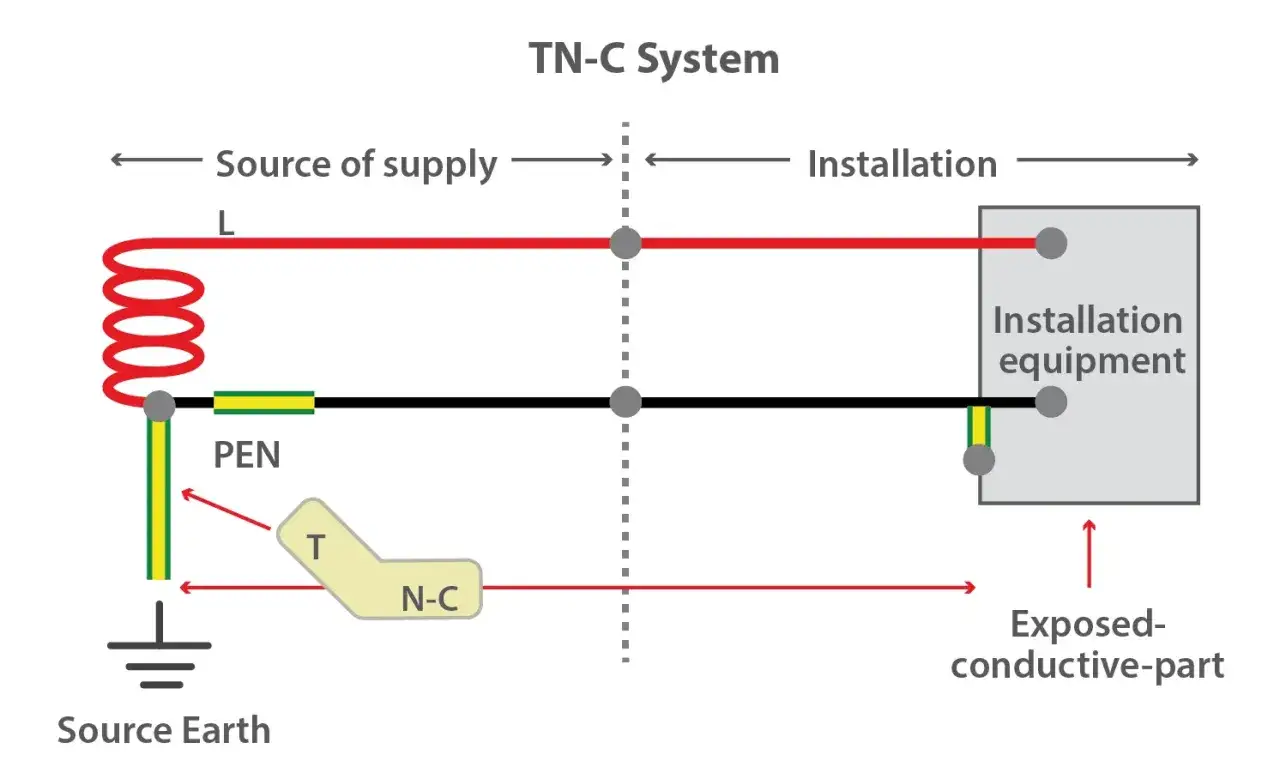

Instalacja typu TN-C, którą znajdziemy w wielu budynkach wzniesionych przed latami 90., charakteryzuje się tym, że posiada tylko dwa przewody: fazowy (L) oraz ochronno-neutralny (PEN). Ten drugi przewód, PEN, pełni podwójną rolę jest jednocześnie przewodem neutralnym, przez który wraca prąd, jak i przewodem ochronnym, mającym za zadanie odprowadzić ewentualne prądy zwarciowe do ziemi. Kluczowe jest to, że w takim układzie nie ma oddzielnego, dedykowanego przewodu ochronnego PE, który jest standardem w nowoczesnych instalacjach i zazwyczaj oznaczany jest kolorem żółto-zielonym.
Gdy obudowa pralki "kopie" realne zagrożenia związane z brakiem uziemienia
Największym niebezpieczeństwem związanym z brakiem prawidłowego uziemienia w układzie TN-C jest sytuacja, gdy dojdzie do przerwania ciągłości przewodu PEN. Może się to zdarzyć z różnych przyczyn od uszkodzenia mechanicznego po awarię połączenia. W takim momencie, jeśli na przykład metalowa obudowa pralki, lodówki czy innego urządzenia jest w jakiś sposób połączona z tym uszkodzonym przewodem, może pojawić się na niej pełne napięcie sieciowe 230V. Dotknięcie takiej obudowy przez osobę, która ma kontakt z ziemią (np. stojąc na wilgotnej podłodze), może skończyć się tragicznie śmiertelnym porażeniem prądem.
Jak rozpoznać, czy w Twoich gniazdkach na pewno brakuje ochrony?
Najprostszym, wizualnym wskaźnikiem problemu może być wygląd Twoich gniazdek. Jeśli widzisz gniazdka bez bolców uziemiających (tzw. gniazdka typu "francuskiego" lub "uniwersalne" bez bolców bocznych) lub jeśli gniazdka z bolcami mają podłączony tylko jeden przewód (zamiast trzech: fazowego, neutralnego i ochronnego), jest to silna przesłanka, że Twoja instalacja jest dwużyłowa. Jednakże, ostateczna diagnoza i pewność co do stanu instalacji wymaga profesjonalnej oceny. Nie należy samodzielnie próbować dokonywać żadnych pomiarów ani ingerencji w instalację, gdyż może to być niebezpieczne.
Historyczne "zerowanie" a nowoczesne standardy co musisz wiedzieć?
W kontekście starych instalacji elektrycznych często pojawia się pojęcie "zerowania". Było to rozwiązanie stosowane w przeszłości, które miało na celu zwiększenie bezpieczeństwa w układach pozbawionych dedykowanego uziemienia. Dziś jednak jest to metoda uznawana za przestarzałą i niebezpieczną, która nie spełnia wymogów współczesnych norm.
Na czym polegało zerowanie (mostkowanie bolca do zera)?
"Zerowanie" było prostą, choć ryzykowną metodą ochrony. Polegała ona na wykonaniu bezpośredniego połączenia (mostka) między bolcem uziemiającym w gniazdku a przewodem zerowym (czyli przewodem PEN). W teorii, w przypadku zwarcia prądu do obudowy urządzenia, prąd miał płynąć przez przewód PEN do źródła, powodując zadziałanie zabezpieczenia (bezpiecznika). Było to rozwiązanie stosowane w czasach, gdy nie istniały jeszcze powszechnie wyłączniki różnicowoprądowe i inne nowoczesne środki ochrony.
Ukryta pułapka: Dlaczego zerowanie jest dziś uznawane za niebezpieczne?
Głównym i najpoważniejszym zagrożeniem związanym z "zerowaniem" jest wspomniana już wcześniej sytuacja przerwania ciągłości przewodu PEN. W układzie TN-C, gdzie przewód PEN pełni obie funkcje, jego przerwanie oznacza, że wszystkie urządzenia podłączone do gniazdek z "zerowaniem" mogą nagle znaleźć się pod napięciem 230V na swoich metalowych obudowach. W przeciwieństwie do prawidłowego uziemienia, które odprowadza prąd do ziemi, "zerowanie" w przypadku awarii PEN nie zapewnia skutecznej ochrony i staje się pułapką. Jest to metoda, która daje fałszywe poczucie bezpieczeństwa.
Przepisy a rzeczywistość: Czy zerowanie jest jeszcze legalne?
Należy to podkreślić bardzo wyraźnie: "zerowanie" nie jest zgodne z aktualnymi normami i przepisami dotyczącymi instalacji elektrycznych w Polsce. Chociaż w wielu starych budynkach wciąż można je spotkać, jego obecność jest sygnałem, że instalacja wymaga pilnej modernizacji. Posiadanie instalacji z "zerowaniem" oznacza, że nie spełnia ona podstawowych wymogów bezpieczeństwa, a jej użytkowanie jest ryzykowne.
Prawidłowe wykonanie uziemienia w starym budownictwie jedyna bezpieczna droga
Skoro wiemy już, dlaczego stare instalacje są niebezpieczne i dlaczego "zerowanie" nie jest rozwiązaniem, pojawia się pytanie: jak prawidłowo wykonać uziemienie w starym budynku? Jedyną bezpieczną i zgodną z prawem drogą jest modernizacja instalacji do układu co najmniej TN-C-S. Jest to proces, który wymaga wiedzy, doświadczenia i odpowiednich uprawnień, dlatego absolutnie nie można go przeprowadzać samodzielnie.
Krok 1: Modernizacja do układu TN-C-S na czym polega rozdział przewodu PEN?

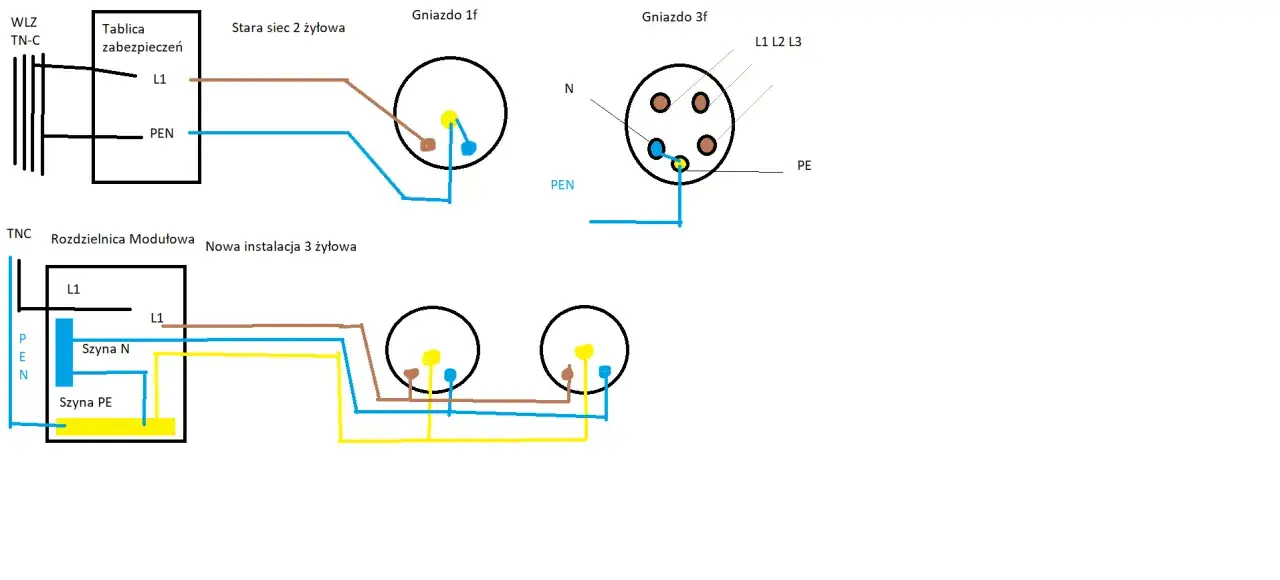

Pierwszym i kluczowym etapem modernizacji jest przejście z układu TN-C do układu TN-C-S. Oznacza to, że w odpowiednim miejscu instalacji, zazwyczaj w głównej rozdzielnicy mieszkania lub domu, następuje wydzielenie przewodu ochronnego PE z dotychczasowego, połączonego przewodu PEN. W praktyce wygląda to tak, że przewód PEN jest rozdzielany na dwa osobne przewody: jeden przewód neutralny (N) i jeden przewód ochronny (PE). Przewód PE jest od tego momentu używany wyłącznie do celów ochronnych.
Krok 2: Konieczność prowadzenia trzeciego przewodu (PE) czy zawsze trzeba kuć ściany?
Po dokonaniu rozdziału PEN w rozdzielnicy, konieczne staje się poprowadzenie nowej instalacji elektrycznej, która będzie posiadała trzy żyły: fazową (L), neutralną (N) i ochronną (PE). Oznacza to, że do każdego gniazdka, punktu oświetleniowego i każdego urządzenia wymagającego ochrony, musi dotrzeć przewód PE. Czy wymaga to kucia ścian? Niestety, w większości przypadków tak. Aby zapewnić estetykę, trwałość i bezpieczeństwo, nowe przewody często prowadzi się w peszlach lub bruzdach w ścianach. Czasami, w zależności od specyfiki budynku i możliwości, można zastosować rozwiązania natynkowe, np. w postaci korytek kablowych, jednak jest to zazwyczaj mniej estetyczne i mniej trwałe rozwiązanie. Profesjonalny elektryk oceni najlepszą metodę dla Twojego przypadku.
Krok 3: Rola uziomu budynku (otokowego, fundamentowego) i połączenie z rozdzielnicą
Aby ochrona przeciwporażeniowa działała prawidłowo, samo wydzielenie przewodu PE nie wystarczy. Konieczne jest również prawidłowe uziemienie całego budynku. W nowoczesnym budownictwie stosuje się zazwyczaj uziomy fundamentowe (wykonane z bednarki lub pręta zbrojeniowego zatopionego w fundamencie) lub otokowe (układane wokół fundamentów). Szyna PE w rozdzielnicy musi być następnie połączona z tym uziomem. Dopiero takie połączenie zapewnia, że w przypadku wystąpienia niebezpiecznego napięcia na obudowach urządzeń, prąd zostanie skutecznie odprowadzony do ziemi, a zabezpieczenia zadziałają poprawnie.
Wyłącznik różnicowoprądowy (RCD) Twój dodatkowy anioł stróż, ale nie w każdej instalacji
Wyłączniki różnicowoprądowe, potocznie nazywane "różnicówkami", to jedne z najważniejszych elementów nowoczesnych instalacji elektrycznych, znacząco podnoszące poziom bezpieczeństwa. Jednak ich działanie jest ściśle powiązane z rodzajem instalacji, w której są zamontowane. W starych, dwużyłowych układach TN-C ich zastosowanie jest problematyczne.
Dlaczego "różnicówka" nie zadziała (lub będzie działać błędnie) w instalacji dwużyłowej?
Wyłącznik różnicowoprądowy działa na zasadzie porównywania prądu płynącego w przewodzie fazowym (L) z prądem wracającym przewodem neutralnym (N). Jeśli wystąpi jakakolwiek różnica między tymi prądami (tzw. prąd upływu), na przykład z powodu porażenia prądem przez człowieka, RCD natychmiast przerywa obwód. W instalacji dwużyłowej TN-C, gdzie nie ma wydzielonego przewodu PE, który mógłby odprowadzić prąd upływu do ziemi w sposób kontrolowany, wyłącznik RCD nie ma możliwości prawidłowego działania. Może on reagować fałszywie lub wcale nie zadziałać w sytuacji zagrożenia, dając złudne poczucie bezpieczeństwa. Montaż RCD w instalacji TN-C jest więc nie tylko nieskuteczny, ale wręcz niebezpieczny.
Kiedy montaż RCD ma sens i jak go poprawnie zintegrować z nowym uziemieniem?

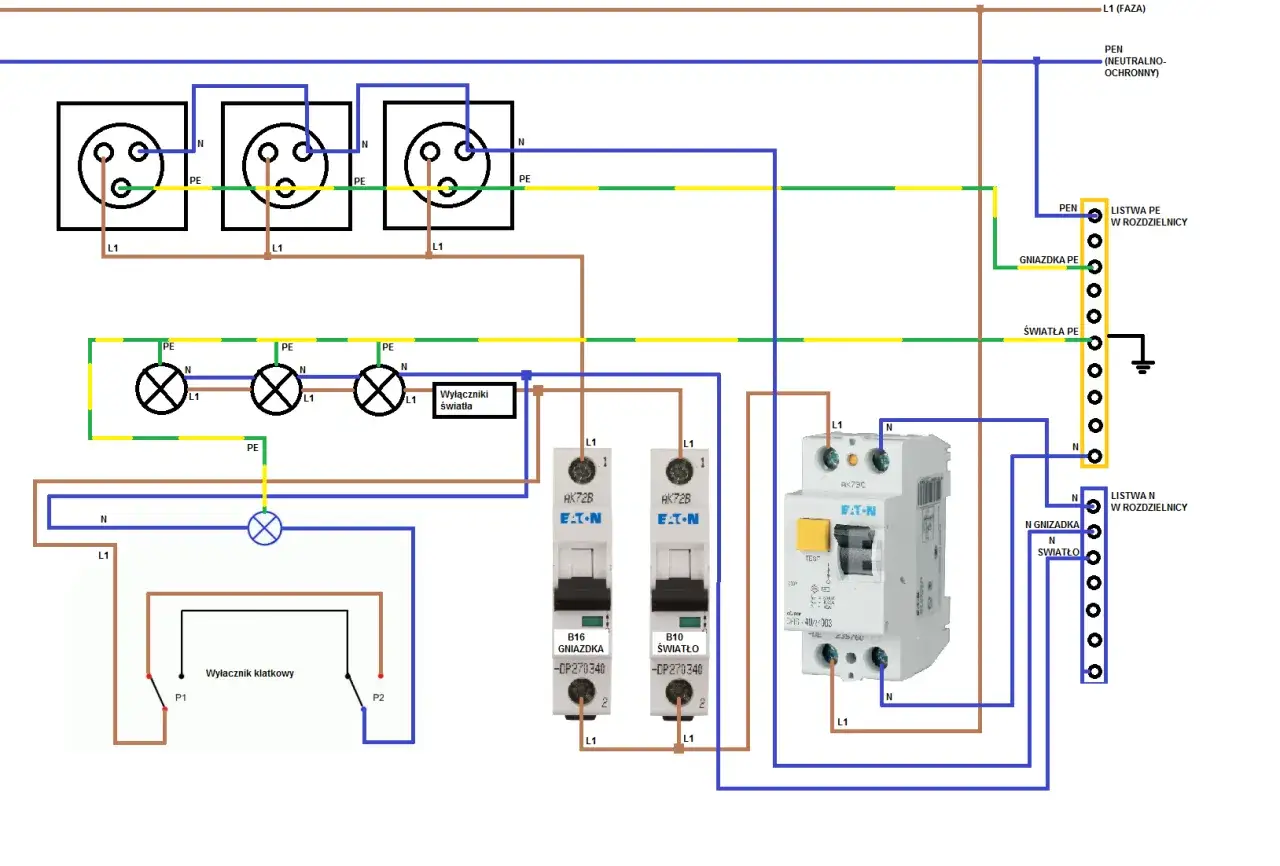

Wyłącznik różnicowoprądowy staje się skutecznym i niezastąpionym elementem ochrony dopiero po przeprowadzeniu modernizacji instalacji do układu z wydzielonym przewodem PE, czyli np. TN-C-S lub TN-S. Po tym, jak instalacja zostanie wyposażona w trójżyłowe okablowanie i prawidłowe uziemienie, RCD może być zainstalowany jako dodatkowe zabezpieczenie. Jego zadaniem jest ochrona przed porażeniem prądem w sytuacjach, gdy prąd upływu jest zbyt mały, aby zadziałał standardowy bezpiecznik nadprądowy, ale wciąż stanowi zagrożenie dla życia. RCD powinien być zintegrowany z szyną PE w rozdzielnicy, która jest połączona z uziomem budynku.
Modernizacja instalacji Kto może to zrobić i ile to kosztuje?
Kwestia modernizacji instalacji elektrycznej, zwłaszcza tak złożonej jak wykonanie uziemienia w starym budynku, budzi wiele pytań. Kluczowe są tu dwie sprawy: kto może takie prace wykonać i jaki jest ich koszt. Odpowiedzi są jednoznaczne i wymagają podkreślenia, by uniknąć błędnych decyzji.
Dlaczego samodzielne prace są śmiertelnie niebezpieczne i nielegalne? Rola uprawnień SEP
Muszę to powiedzieć bardzo stanowczo: wszelkie prace przy instalacji elektrycznej, a zwłaszcza modernizacja uziemienia, muszą być wykonywane wyłącznie przez wykwalifikowanych elektryków posiadających odpowiednie uprawnienia. W Polsce są to zazwyczaj uprawnienia wydawane przez Stowarzyszenie Elektryków Polskich (SEP) w zakresie eksploatacji (E) i dozoru (D) dla urządzeń, instalacji i sieci elektroenergetycznych o napięciu do 1 kV. Samodzielne próby ingerencji w instalację elektryczną są nie tylko niezgodne z prawem (grożą karami), ale przede wszystkim śmiertelnie niebezpieczne. Błąd w sztuce może doprowadzić do pożaru, uszkodzenia sprzętu, a co najgorsze do porażenia prądem, które może być śmiertelne.
Od czego zależy koszt wykonania uziemienia w starym domu lub mieszkaniu?
Koszt modernizacji instalacji elektrycznej w celu wykonania uziemienia jest zmienny i zależy od wielu czynników. Przede wszystkim od zakresu prac czy modernizujemy całą instalację, czy tylko jej fragment. Ważny jest typ budynku (dom jednorodzinny, blok mieszkalny), jego wielkość, stan techniczny istniejącej instalacji, a także konieczność prowadzenia nowych przewodów (np. czy trzeba kłuć ściany). Lokalizacja również ma znaczenie. Według danych z portali branżowych, dorobienie samego uziemienia w starym domu to wydatek rzędu 1500-3500 zł. Należy jednak pamiętać, że jest to często tylko część większego remontu instalacji, a kompleksowa wymiana okablowania może być znacznie droższa.
Proces zlecenia prac: od znalezienia fachowca po odbiór i pomiary
Zlecenie modernizacji instalacji powinno przebiegać według określonych etapów. Po pierwsze, należy znaleźć elektryka z aktualnymi uprawnieniami SEP. Warto poprosić o referencje lub sprawdzić opinie o wykonawcy. Następnie, wraz z fachowcem, ustalamy szczegółowy zakres prac, harmonogram i kosztorys. Po wykonaniu prac, kluczowe jest przeprowadzenie przez elektryka pomiarów odbiorczych. Są to badania, które potwierdzają, że instalacja jest bezpieczna, spełnia normy i działa poprawnie. Na podstawie tych pomiarów elektryk wystawia protokół, który jest dokumentem potwierdzającym prawidłowość wykonania prac.
Nie idź na skróty podsumowanie kluczowych zasad bezpieczeństwa
W obliczu zagrożeń związanych ze starymi instalacjami elektrycznymi, łatwo ulec pokusie szukania szybkich i tanich rozwiązań. Niestety, w przypadku bezpieczeństwa elektrycznego, kompromisy są niedopuszczalne. Podsumujmy najważniejsze zasady, które powinieneś zapamiętać.
Tymczasowe rozwiązania? Dlaczego listwy i przedłużacze z bolcem nie rozwiązują problemu?
Często spotykanym rozwiązaniem, zwłaszcza w mieszkaniach, jest używanie listew zasilających lub przedłużaczy z bolcem uziemiającym. Należy jednak pamiętać, że same w sobie nie rozwiązują one problemu braku uziemienia w instalacji. Ich funkcja ochronna jest aktywna tylko wtedy, gdy są podłączone do gniazdka, które posiada prawidłowo działające i podłączone uziemienie. Podłączenie takiego przedłużacza do gniazdka w instalacji TN-C, bez wydzielonego przewodu PE, nie zapewnia żadnej dodatkowej ochrony. Jest to jedynie sposób na podłączenie większej liczby urządzeń.
Przeczytaj również: Jak wykonać uziemienie instalacji elektrycznej bez błędów i ryzyka
Inwestycja w bezpieczeństwo: Jak prawidłowo wykonane uziemienie chroni Twój sprzęt i rodzinę?
Prawidłowo wykonane uziemienie w nowoczesnym układzie instalacji elektrycznej to nie tylko wymóg prawny, ale przede wszystkim niezbędna inwestycja w bezpieczeństwo Twojej rodziny i Twojego mienia. Zapewnia ono skuteczną ochronę przed porażeniem prądem, chroni podłączony sprzęt elektroniczny przed uszkodzeniem w wyniku przepięć czy zwarć, a także zapobiega pożarom wynikającym z wadliwej instalacji. Traktuj modernizację instalacji elektrycznej jako priorytet to inwestycja, która procentuje spokojem i pewnością, że Twoje domowe środowisko jest bezpieczne.
