Jednofazowa pompa głębinowa: Podłączenie krok po kroku (poradnik)

Instalacja jednofazowej pompy głębinowej może wydawać się skomplikowana, ale z odpowiednim przewodnikiem staje się zadaniem wykonalnym. Ten artykuł to kompleksowy, praktyczny poradnik, który krok po kroku przeprowadzi Cię przez proces podłączenia elektrycznego i hydraulicznego, uwzględniając kluczowe aspekty bezpieczeństwa oraz niezbędne komponenty. Dzięki niemu dowiesz się, jak samodzielnie zainstalować pompę lub jak świadomie nadzorować pracę fachowca, zapewniając jej długą i bezawaryjną pracę.

Dlaczego prawidłowe podłączenie pompy jednofazowej jest kluczowe dla jej żywotności

Prawidłowe podłączenie pompy głębinowej to fundament jej długotrwałej i bezproblemowej pracy. Zaniedbanie tego etapu może prowadzić do szeregu problemów, które skrócą żywotność urządzenia, a w skrajnych przypadkach nawet do jego natychmiastowej awarii. Zrozumienie zasad instalacji i stosowanie się do nich to inwestycja, która zwraca się w postaci niezawodnego dostępu do wody przez wiele lat.

Zrozumieć serce instalacji: Czym jest pompa jednofazowa i gdzie się ją stosuje

Pompa głębinowa jednofazowa to urządzenie zasilane standardowym napięciem 230V, przeznaczone do tłoczenia wody z głębokich studni. Jest to najczęściej wybierane rozwiązanie w domach jednorodzinnych, gdzie nie ma dostępu do sieci wodociągowej. Doskonale sprawdza się jako główne źródło wody do celów bytowych, a także do zasilania systemów nawadniania ogrodów czy trawników. Jej prostota i kompatybilność ze standardową instalacją elektryczną czynią ją bardzo popularnym wyborem.

Skutki błędów montażowych: Od suchobiegu po awarię silnika

Najpoważniejszym zagrożeniem dla pompy głębinowej jest suchobieg. Dochodzi do niego, gdy pompa pracuje bez wody, co uniemożliwia prawidłowe chłodzenie silnika. Przegrzanie silnika w krótkim czasie może doprowadzić do jego trwałego uszkodzenia. Inne błędy, takie jak nieprawidłowe podłączenie elektryczne, nieszczelności hydrauliczne czy niewłaściwe zawieszenie pompy, również mogą skutkować awariami, zwiększonym zużyciem energii, a nawet zagrożeniem porażenia prądem.

Różnice, które musisz znać: Pompa jednofazowa vs trójfazowa co to oznacza dla instalatora

Kluczowa różnica między pompą jednofazową (230V) a trójfazową (400V) z perspektywy instalatora tkwi w sposobie zasilania silnika. Pompy jednofazowe, ze względu na specyfikę prądu jednofazowego, wymagają zastosowania zewnętrznej skrzynki rozruchowej z kondensatorem. Kondensator ten dostarcza dodatkowej energii fazowej potrzebnej do uruchomienia silnika. Pompy trójfazowe nie potrzebują takiego dodatkowego elementu, ponieważ prąd trójfazowy sam w sobie zapewnia odpowiednie warunki do rozruchu silnika.

Kompletna lista zakupów: Niezbędne komponenty i narzędzia do montażu

Aby instalacja przebiegła sprawnie i zgodnie ze sztuką, niezbędne jest zgromadzenie odpowiednich materiałów i narzędzi. Poniższa lista pomoże Ci upewnić się, że masz wszystko, czego potrzebujesz, zanim przystąpisz do pracy.

Elementy hydrauliczne: Od rury PE po zawór zwrotny

Do podstawowych elementów hydraulicznych potrzebnych do instalacji pompy głębinowej należą:

• Rura tłoczna: Najczęściej stosuje się rury wykonane z polietylenu (PE) o odpowiedniej średnicy, dopasowanej do wydajności pompy. Zapewnia ona transport wody ze studni do instalacji.
• Zawór zwrotny: Jest to kluczowy element zapobiegający cofaniu się wody z instalacji do studni po wyłączeniu pompy. Montowany zazwyczaj bezpośrednio na pompie lub na rurze tłocznej.
• Nypel: Służy do połączenia pompy z zaworem zwrotnym lub rurą tłoczną.
• Głowica studzienna: Element zamykający studnię, przez który wyprowadzana jest rura tłoczna i kabel zasilający. Zapewnia ochronę przed zanieczyszczeniem.
• Linka stalowa: Niezbędna do bezpiecznego zawieszenia pompy w studni.
• Opcjonalnie: złączki, obejmy do rur PE.

Komponenty elektryczne: Puszka rozruchowa, przewody i zabezpieczenia

Po stronie elektrycznej potrzebne będą:

• Zewnętrzna skrzynka rozruchowa (box) z kondensatorem: Zawiera kondensator rozruchowy niezbędny do pracy silnika jednofazowego oraz często wyłącznik nadprądowy.
• 4-żyłowy kabel zasilający pompę: Przewód łączący pompę ze skrzynką rozruchową.
• Wyłącznik nadprądowy (termik): Zabezpiecza instalację przed przeciążeniem i zwarciem. Często jest zintegrowany ze skrzynką rozruchową.
• Zabezpieczenie przed pracą na sucho (suchobiegiem): Może być w formie elektronicznego modułu lub specjalnego czujnika.
• Kabel zasilający do podłączenia skrzynki rozruchowej do sieci 230V.
• Akcesoria do połączeń elektrycznych: kostki, złączki, taśma izolacyjna.

Narzędzia, które ułatwią Ci pracę: Co warto mieć pod ręką

Do montażu pompy głębinowej przydadzą się następujące narzędzia:

• Klucze nastawne i płasko-oczkowe w różnych rozmiarach.
• Śrubokręty (płaskie i krzyżakowe).
• Miernik uniwersalny (multimetr) do sprawdzania ciągłości obwodów i napięcia.
• Narzędzia do obróbki rur PE: specjalne nożyce do cięcia rur.
• Zaciskarki do rur PE (jeśli stosujesz złączki zaprasowywane).
• Taśma izolacyjna i uszczelniająca (np. teflonowa).
• Nóż do zdejmowania izolacji z przewodów.
• Poziomica.
• Latarka lub lampa robocza.

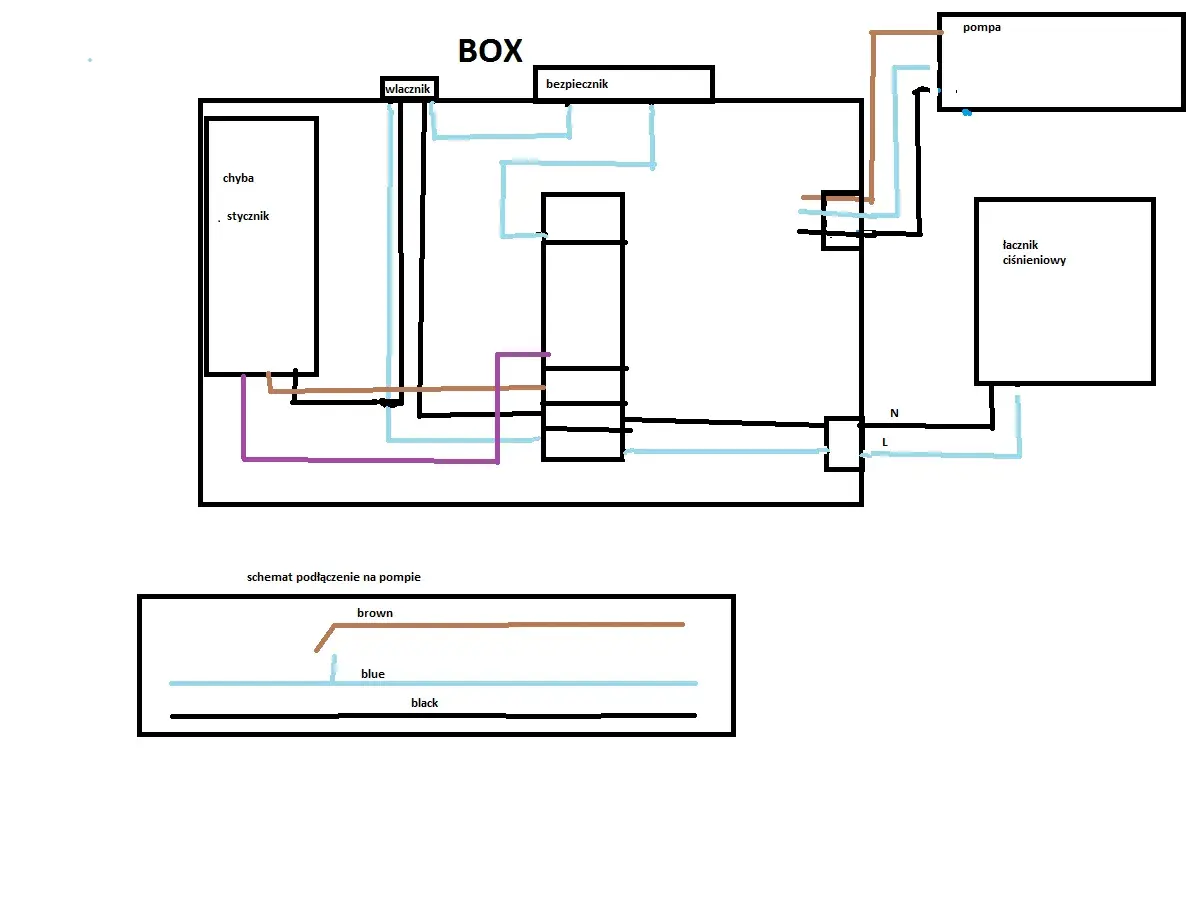

Schemat podłączenia elektrycznego krok po kroku serce Twojej instalacji

Podłączenie elektryczne pompy jednofazowej wymaga precyzji i ścisłego przestrzegania instrukcji producenta. Jest to etap, który decyduje o bezpieczeństwie i prawidłowym działaniu całego systemu.

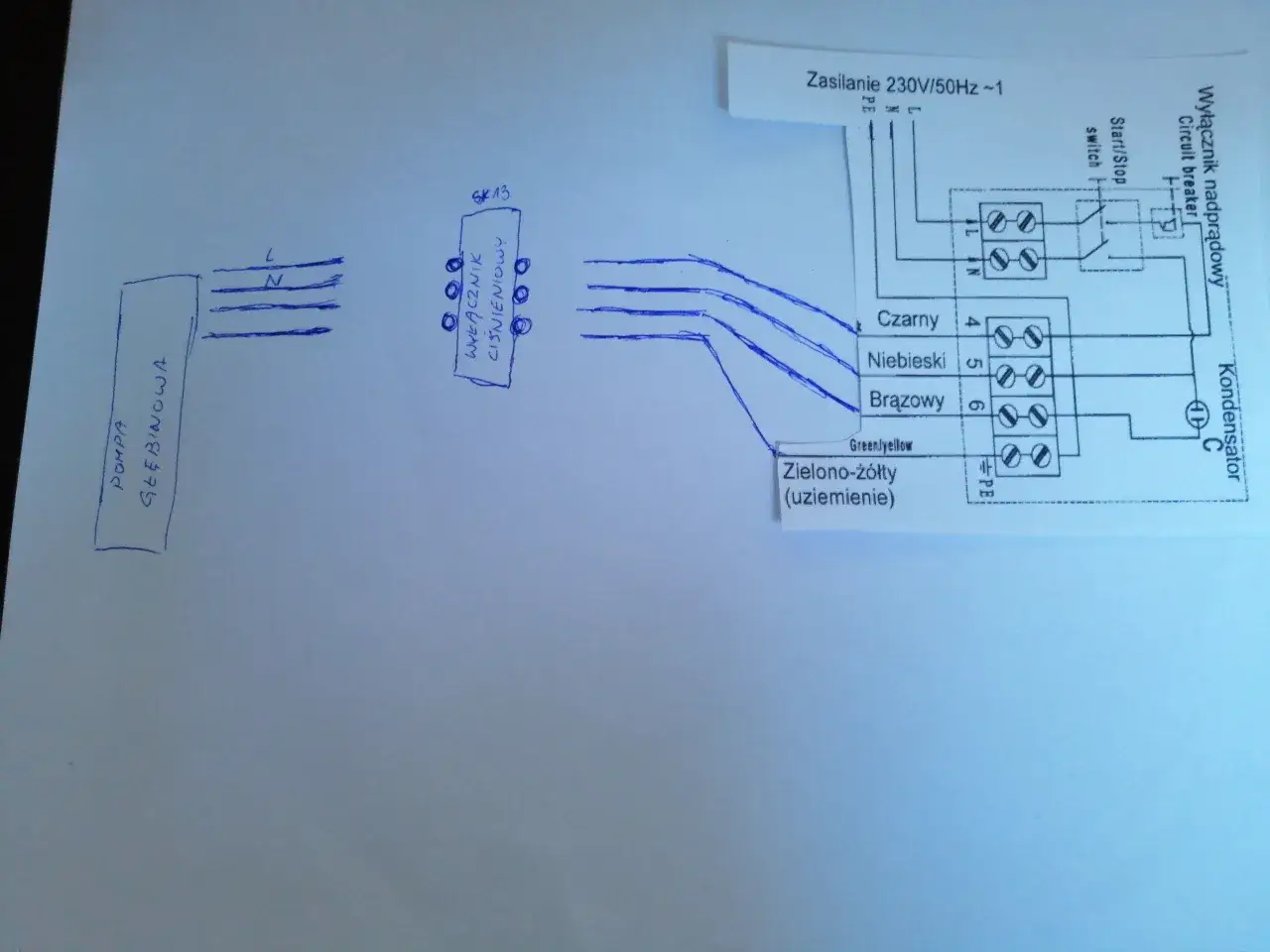

Analiza schematu: Jak czytać oznaczenia na puszce rozruchowej i przewodach

Każda pompa i skrzynka rozruchowa powinny posiadać schemat połączeń. Zazwyczaj na puszce rozruchowej znajdują się oznaczenia zacisków, które odpowiadają poszczególnym żyłom kabla zasilającego pompę. Przewody wychodzące z pompy również mają swoje oznaczenia zazwyczaj są to kolory (np. brązowy, niebieski, czarny, żółto-zielony dla przewodu ochronnego). Kluczem jest dopasowanie odpowiedniej żyły do właściwego zacisku zgodnie ze schematem.

Instrukcja połączenia przewodów: Podłączanie kabla 4-żyłowego do skrzynki rozruchowej

Proces podłączenia kabla zasilającego pompę do skrzynki rozruchowej wygląda zazwyczaj następująco:

1. Zdejmij izolację z końca kabla wychodzącego z pompy, odsłaniając żyły.
2. Zdejmij izolację z końcówek poszczególnych żył.
3. Podłącz żyły do odpowiednich zacisków w skrzynce rozruchowej, zgodnie ze schematem. Zazwyczaj są to zaciski dla przewodu fazowego (L), neutralnego (N) oraz przewodu ochronnego (PE). Czwarta żyła może być wykorzystywana do sterowania lub dodatkowego zabezpieczenia, w zależności od modelu pompy i skrzynki.
4. Upewnij się, że połączenia są solidne i dobrze dokręcone.
5. Zabezpiecz wszystkie połączenia przed wilgocią.

Rola kondensatora rozruchowego: Dlaczego jest niezbędny i jak sprawdzić, czy działa

Kondensator rozruchowy w skrzynce jest absolutnie kluczowy dla działania pompy jednofazowej. Jego zadaniem jest dostarczenie dodatkowej energii w momencie rozruchu silnika, co pozwala na jego płynne i efektywne uruchomienie. Bez kondensatora silnik nie byłby w stanie samodzielnie ruszyć z miejsca. Sprawdzenie jego działania jest możliwe za pomocą miernika uniwersalnego, który pozwala zmierzyć pojemność kondensatora i porównać ją z wartością podaną przez producenta. Uszkodzony kondensator należy niezwłocznie wymienić.

Podłączenie zasilania 230V do skrzynki ostatni etap elektryczny

Po prawidłowym podłączeniu kabla z pompy do skrzynki rozruchowej, należy podłączyć samą skrzynkę do sieci zasilającej 230V. Upewnij się, że zasilanie jest odłączone przed rozpoczęciem pracy. Podłącz przewód fazowy, neutralny i ochronny do odpowiednich zacisków w skrzynce. Całość powinna być wykonana zgodnie z zasadami bezpieczeństwa elektrycznego, najlepiej przez osobę z odpowiednimi uprawnieniami. Pamiętaj o zamontowaniu wyłącznika nadprądowego i różnicowoprądowego w obwodzie zasilającym.

Montaż hydrauliczny pompy: Od studni do instalacji domowej

Połączenia hydrauliczne są równie ważne jak elektryczne. Prawidłowy montaż zapewnia szczelność systemu i optymalną pracę pompy.

Przygotowanie pompy do opuszczenia: Montaż nypla i zaworu zwrotnego

Przed opuszczeniem pompy do studni, należy zamontować na jej wylocie nypel oraz zawór zwrotny. Nypel służy jako łącznik, do którego przykręca się zawór zwrotny. Pamiętaj o prawidłowym kierunku montażu zaworu zwrotnego zazwyczaj strzałka na jego korpusie wskazuje kierunek przepływu wody, czyli od pompy do instalacji.

Jak głęboko zanurzyć pompę? Ustalanie bezpiecznej pozycji w studni

Kluczowe jest umieszczenie pompy na odpowiedniej głębokości. Powinna ona znajdować się poniżej dynamicznego lustra wody (poziomu wody podczas pracy pompy), ale jednocześnie nie niżej niż 30 cm nad dnem studni. Pozwala to na ciągłe zanurzenie pompy, co zapewnia jej chłodzenie, a jednocześnie zapobiega zasysaniu osadów i mułu z dna studni.

Mocowanie na lince stalowej gwarancja bezpieczeństwa Twojej pompy

Pompa głębinowa musi być bezpiecznie zawieszona w studni. Do tego celu służy linka stalowa, która jest mocowana do specjalnych uchwytów na korpusie pompy. Linka powinna być odporna na korozję i wystarczająco wytrzymała, aby utrzymać ciężar pompy wraz z rurą tłoczną i kablem. Zapewnia to nie tylko bezpieczeństwo, ale także ułatwia ewentualne wyciąganie pompy do serwisu.

Łączenie rury tłocznej PE i wyprowadzenie jej ze studni przez głowicę

Po zamocowaniu pompy na lince, należy połączyć ją z rurą tłoczną PE. Użyj odpowiednich złączek i narzędzi, aby zapewnić szczelność połączenia. Następnie rurę tłoczną wraz z kablem zasilającym należy wyprowadzić ze studni przez głowicę. Głowica studzienna powinna być solidnie zamocowana i uszczelniona, aby zapobiec przedostawaniu się zanieczyszczeń do studni.

Niezbędne zabezpieczenia pompy jednofazowej, o których nie możesz zapomnieć

Bezpieczeństwo pompy i instalacji jest priorytetem. Odpowiednie zabezpieczenia chronią urządzenie przed uszkodzeniem i zapewniają bezpieczeństwo użytkownikom.

Ochrona przed suchobiegiem: Najważniejsze zabezpieczenie silnika

Suchobieg jest jedną z najczęstszych przyczyn awarii pomp głębinowych. Zabezpieczenie przed pracą na sucho automatycznie wyłącza pompę, gdy poziom wody w studni spadnie poniżej bezpiecznego poziomu. Dostępne są różne rozwiązania, od prostych czujników pływakowych po bardziej zaawansowane elektroniczne moduły monitorujące przepływ lub ciśnienie.

Zabezpieczenie termiczne i przeciążeniowe: Gdzie się znajduje i jak działa

Większość silników pomp głębinowych posiada wbudowane zabezpieczenie termiczne. Jest to element, który reaguje na nadmierny wzrost temperatury silnika, spowodowany np. zbyt długą pracą pod obciążeniem lub przegrzaniem. Po ostygnięciu silnika zabezpieczenie termiczne zazwyczaj automatycznie przywraca zasilanie. Wyłącznik nadprądowy (termik) w skrzynce rozruchowej pełni podobną funkcję, chroniąc przed przeciążeniem całego obwodu elektrycznego.

Wyłącznik różnicowoprądowy: Ochrona przed porażeniem w praktyce

Wyłącznik różnicowoprądowy (RCD) jest kluczowym elementem instalacji elektrycznej, szczególnie w miejscach narażonych na wilgoć, takich jak okolice studni. Jego zadaniem jest ochrona przed porażeniem prądem elektrycznym w przypadku wystąpienia upływu prądu do ziemi. W przypadku wykrycia nieprawidłowości, RCD natychmiast odcina zasilanie.

Integracja pompy ze zbiornikiem hydroforowym jak stworzyć wydajny automat wodny

Połączenie pompy głębinowej ze zbiornikiem hydroforowym tworzy w pełni automatyczny system zaopatrzenia w wodę, który jest wygodny i ekonomiczny w użytkowaniu.

Schemat połączenia pompy z hydroforem i wyłącznikiem ciśnieniowym (presostatem)

Pompa tłoczy wodę do zbiornika hydroforowego, który jest wyposażony w membranę oddzielającą wodę od powietrza pod ciśnieniem. Wyłącznik ciśnieniowy (presostat) monitoruje ciśnienie w zbiorniku. Gdy ciśnienie spadnie poniżej ustalonego poziomu (np. po otwarciu kranu), presostat załącza pompę. Gdy ciśnienie osiągnie górny próg, presostat wyłącza pompę. Taki układ zapobiega częstemu uruchamianiu się pompy, oszczędzając energię i wydłużając jej żywotność.

Regulacja presostatu: Jak ustawić ciśnienie załączania i wyłączania pompy

Presostat posiada śruby regulacyjne, pozwalające na ustawienie ciśnienia, przy którym pompa ma się załączać i wyłączać. Zazwyczaj ustawia się różnicę ciśnień (np. 2 bary), co oznacza, że pompa włączy się, gdy ciśnienie spadnie do 2 barów, a wyłączy, gdy osiągnie 4 bary. Precyzyjne ustawienia zależą od specyfiki instalacji i preferencji użytkownika.

Pierwsze uruchomienie i testowanie: Jak sprawdzić, czy wszystko działa poprawnie

Po zakończeniu montażu, kluczowe jest przeprowadzenie dokładnego testu, aby upewnić się, że wszystko działa prawidłowo i bezpiecznie.

Kontrola szczelności połączeń hydraulicznych

Po napełnieniu instalacji wodą, dokładnie sprawdź wszystkie połączenia hydrauliczne pod kątem jakichkolwiek wycieków. Nawet niewielkie nieszczelności mogą prowadzić do strat ciśnienia i nieefektywnej pracy systemu.

Obserwacja pracy pompy i weryfikacja ciśnienia w instalacji

Podczas pierwszego uruchomienia, obserwuj pracę pompy. Zwróć uwagę na ewentualne nietypowe dźwięki, wibracje czy nierówną pracę. Sprawdź również, czy ciśnienie w instalacji osiąga oczekiwane wartości i czy presostat prawidłowo załącza i wyłącza pompę.

Najczęstsze błędy przy montażu i jak ich unikać ucz się na cudzych pomyłkach

Unikanie typowych błędów montażowych to najlepszy sposób na zapewnienie długiej żywotności pompy głębinowej.

Błąd #1: Zbyt mała średnica rury tłocznej i skutki dla ciśnienia

Użycie rury tłocznej o zbyt małej średnicy powoduje zwiększone opory przepływu, co skutkuje znacznymi stratami ciśnienia. Pompa musi pracować z większym wysiłkiem, co prowadzi do jej szybszego zużycia i mniejszej wydajności. Zawsze dobieraj średnicę rury do wydajności pompy i odległości, na jaką woda ma być tłoczona.

Błąd #2: Pominięcie zaworu zwrotnego lub jego zły montaż

Brak zaworu zwrotnego lub jego nieprawidłowy montaż powoduje, że woda po wyłączeniu pompy cofa się do studni. Skutkuje to koniecznością ponownego zalewania rurociągu przy każdym uruchomieniu, co obciąża pompę i zwiększa zużycie energii. Zawór zwrotny musi być zamontowany w odpowiednim kierunku.

Przeczytaj również: Jak podłączyć potencjometr do falownika - uniknij powszechnych błędów

Błąd #3: Nieprawidłowe uszczelnienie połączeń elektrycznych i hydraulicznych

Niewłaściwe uszczelnienie połączeń elektrycznych naraża przewody na kontakt z wilgocią, co może prowadzić do zwarcia i porażenia prądem. Niedostateczne uszczelnienie połączeń hydraulicznych powoduje wycieki wody, straty ciśnienia i nieefektywną pracę systemu. Staranność na tym etapie jest kluczowa.

Podsumowanie: Klucz do długotrwałej i bezawaryjnej pracy Twojej pompy

Prawidłowe podłączenie jednofazowej pompy głębinowej to proces wymagający uwagi i precyzji, ale przynoszący wymierne korzyści w postaci niezawodnego dostępu do wody. Kluczem do długotrwałej i bezawaryjnej pracy jest zrozumienie roli poszczególnych komponentów, ścisłe przestrzeganie instrukcji montażu oraz stosowanie wszelkich niezbędnych zabezpieczeń. Dbałość o szczegóły na każdym etapie, od wyboru części po pierwsze uruchomienie, gwarantuje bezpieczeństwo i satysfakcję z użytkowania.
