Pomiar uziemienia jest kluczowym elementem zapewnienia bezpieczeństwa w instalacjach elektrycznych. Aby uzyskać dokładne wyniki, należy odpowiednio przygotować się do pomiaru, wyłączając wszystkie obciążenia elektryczne. Właściwy miernik, najlepiej analowy lub cyfrowy z funkcją pomiaru rezystancji, jest niezbędny do przeprowadzenia tego procesu. Warto również zwrócić uwagę na stan techniczny miernika oraz przewodów, aby uniknąć potencjalnych błędów.
W artykule przedstawione zostaną najpopularniejsze metody pomiaru uziemienia, takie jak metoda trzyprzewodowa, dwucęgowa oraz selektywna. Każda z nich ma swoje zastosowanie i zalety, a ich wybór zależy od konkretnej sytuacji. Pamiętajmy, że wyniki pomiarów powinny być porównywane z wartościami referencyjnymi – rezystancja uziemienia powinna wynosić poniżej 10 ohmów, co zapewnia efektywną ochronę przed porażeniem.
Najważniejsze informacje:
- Aby zmierzyć uziemienie, należy wyłączyć wszystkie obciążenia elektryczne w instalacji.
- Najczęściej stosowaną metodą jest metoda trzyprzewodowa, wymagająca wbicia sond w grunt.
- Metoda dwucęgowa jest prostsza i nie wymaga wbijania sond, co czyni ją idealną do terenów miejskich.
- W przypadku instalacji z uziemieniem wielokrotnym, metoda selektywna umożliwia pomiar bez rozłączania połączeń.
- Wyniki pomiarów mogą być zafałszowane przez warunki atmosferyczne, dlatego najlepiej przeprowadzać je w suchych warunkach.
- Jeśli rezystancja uziemienia przekracza 10 ohmów, należy podjąć działania naprawcze i skonsultować się z elektrykiem.
Metody pomiaru uziemienia: krok po kroku do dokładnych wyników
Pomiar uziemienia jest kluczowym elementem w zapewnieniu bezpieczeństwa w instalacjach elektrycznych. Dokładność pomiarów jest niezbędna, aby upewnić się, że systemy ochrony przed porażeniem są skuteczne. Właściwe metody pomiaru pozwalają na ocenę rezystancji uziemienia, co jest istotne dla funkcjonowania urządzeń elektrycznych oraz ochrony ludzi. Istnieje kilka sprawdzonych metod, które umożliwiają przeprowadzenie tego procesu w sposób rzetelny i efektywny.
Wśród najczęściej stosowanych metod pomiaru uziemienia wyróżniamy metodę trzyprzewodową, metodę dwucęgową oraz metodę selektywną. Każda z nich ma swoje specyficzne zastosowania i zalety, które mogą być kluczowe w zależności od warunków pomiarowych. W kolejnych częściach artykułu szczegółowo omówimy te metody, ich działanie oraz sytuacje, w których są najefektywniejsze.
Trzyprzewodowe metody pomiaru uziemienia: zalety i zastosowanie
Metoda trzyprzewodowa jest jedną z najczęściej stosowanych technik pomiaru uziemienia. Wymaga ona wbicia dwóch sond szpilowych w grunt w odpowiednich odległościach od punktu uziemienia. Jedna z sond jest podłączona do badanego uziemienia, a druga do sondy pomocniczej. Trzeci przewód łączy punkt uziemienia z miernikiem. Dzięki temu rozwiązaniu można wprowadzić prąd sinusoidalny do gruntu, a następnie zmierzyć spadek napięcia na rezystancji, co pozwala na uzyskanie dokładnych wyników.
Główną zaletą metody trzyprzewodowej jest jej wysoka dokładność pomiarów, co sprawia, że jest ona idealna do zastosowań w różnych warunkach. Metoda ta jest szczególnie przydatna w sytuacjach, gdzie wymagana jest precyzyjna ocena efektywności uziemienia. Wyniki pomiarów powinny być porównywane z wartościami referencyjnymi, a optymalna rezystancja uziemienia powinna wynosić poniżej 10 ohmów, co gwarantuje skuteczną ochronę przed porażeniem elektrycznym.
Metody z użyciem dwóch zacisków: prostota i efektywność

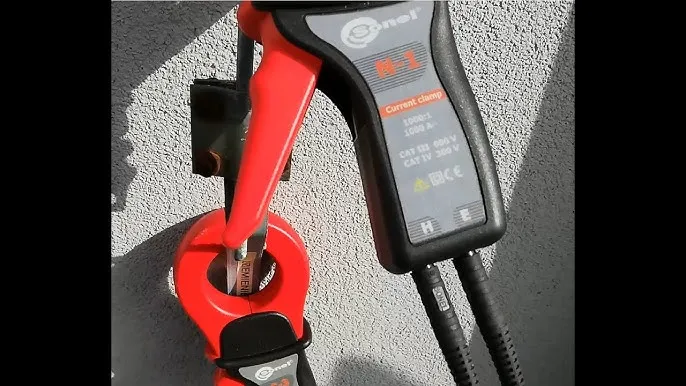

Metoda dwucęgowa to jedna z najprostszych i najbardziej efektywnych technik pomiaru uziemienia, która nie wymaga wbijania sond w grunt. W tej metodzie cęgi nadawcze i odbiorcze są zakładane na przewodzie uziemiającym, co czyni ją idealną do zastosowania w miejscach, gdzie przestrzeń jest ograniczona, na przykład w terenach miejskich. W przeciwieństwie do bardziej skomplikowanych metod, ta technika pozwala na szybkie i wygodne wykonanie pomiarów bez potrzeby ingerencji w grunt.
Warto zaznaczyć, że metoda ta jest szczególnie przydatna w sytuacjach, gdy uziemienia są niepołączone w gruncie. Dzięki temu można uzyskać dokładne wyniki pomiarów, które są istotne dla oceny efektywności systemu uziemiającego. Użycie cęgów w tej metodzie umożliwia także łatwe sprawdzenie rezystancji uziemienia w różnych lokalizacjach, co jest nieocenione w przypadku skomplikowanych instalacji elektrycznych.
Metody selektywne: kiedy i dlaczego warto je stosować
Metody selektywne to zaawansowane techniki pomiaru uziemienia, które pozwalają na ocenę rezystancji poszczególnych punktów w systemie uziemiającym. W przypadku instalacji z uziemieniem wielokrotnym, ta metoda jest szczególnie korzystna, ponieważ umożliwia pomiar bez rozłączania złączy kontrolnych. Dzięki zastosowaniu cęgów elastycznych, można dokładnie analizować każdy punkt uziemienia, co jest kluczowe dla zapewnienia odpowiedniej ochrony przed porażeniem elektrycznym.
Jedną z głównych zalet metod selektywnych jest ich zdolność do identyfikacji problematycznych obszarów w systemie uziemiającym. Umożliwiają one szybkie zlokalizowanie usterki lub nieprawidłowości, co pozwala na podjęcie odpowiednich działań naprawczych. Dzięki temu, metody selektywne są idealnym rozwiązaniem dla inżynierów i elektryków, którzy chcą zapewnić najwyższy poziom bezpieczeństwa w instalacjach elektrycznych.
Narzędzia do pomiaru uziemienia: jak wybrać odpowiednie
Wybór odpowiednich narzędzi do pomiaru uziemienia jest kluczowy dla uzyskania dokładnych i wiarygodnych wyników. Wśród kluczowych urządzeń znajdują się mierniki rezystancji uziemienia, analizatory uziemień oraz cęgi pomiarowe. Mierniki rezystancji, takie jak modele analowe i cyfrowe, są podstawowym narzędziem, które pozwala na precyzyjne określenie wartości rezystancji uziemienia. Z kolei analizatory, takie jak Metrel MI 3290, oferują zaawansowane funkcje pomiarowe i możliwość analizy wielu parametrów jednocześnie, co czyni je idealnymi do bardziej skomplikowanych instalacji.
Wybierając sprzęt, warto zwrócić uwagę na jego specyfikacje, takie jak zakres pomiarowy, dokładność oraz dodatkowe funkcje, które mogą być przydatne w danej sytuacji. Na przykład, urządzenia z funkcją automatycznej kalibracji mogą znacznie ułatwić proces pomiaru. Należy również rozważyć, czy urządzenie jest łatwe w użyciu i przenośne, co jest istotne w przypadku pracy w terenie. Dobrze dobrany sprzęt nie tylko zwiększa dokładność pomiarów, ale także poprawia efektywność pracy.
| Urządzenie | Zakres pomiarowy | Dokładność | Typowe zastosowanie |
|---|---|---|---|
| Miernik rezystancji uziemienia Fluke 1623 | 0.01 Ω - 2000 Ω | ± 2% | Pomiar w instalacjach przemysłowych |
| Analizator uziemień Metrel MI 3290 | 0.01 Ω - 20 kΩ | ± 1% | Zaawansowane analizy systemów uziemiających |
| Cęgi pomiarowe Kyoritsu 4105 | 0.01 Ω - 1000 Ω | ± 3% | Pomiar w miejscach o ograniczonej przestrzeni |
Kluczowe urządzenia do pomiaru uziemienia: co powinieneś mieć
Do skutecznego pomiaru uziemienia niezbędne są odpowiednie urządzenia. Mierniki rezystancji są podstawowym narzędziem, które pozwala na ocenę efektywności systemu uziemiającego. Warto mieć w swoim arsenale również analizatory uziemień, które oferują szerszy zakres funkcji, takich jak pomiar impedancji czy analiza harmonik. Cęgi pomiarowe są z kolei idealne w sytuacjach, gdy dostęp do punktu uziemienia jest utrudniony.
Każde z tych urządzeń odgrywa kluczową rolę w uzyskiwaniu dokładnych wyników pomiarów. Dzięki nim można nie tylko sprawdzić, czy rezystancja uziemienia jest na odpowiednim poziomie, ale także zidentyfikować potencjalne problemy w instalacji. Odpowiedni dobór sprzętu jest więc niezbędny dla zapewnienia bezpieczeństwa i efektywności systemów elektrycznych.
Wskazówki dotyczące kalibracji sprzętu pomiarowego
Aby zapewnić dokładność pomiarów uziemienia, kalibracja sprzętu pomiarowego jest kluczowym procesem. Regularne sprawdzanie i dostosowywanie urządzeń do norm zapewnia, że wyniki są wiarygodne. Proces kalibracji powinien obejmować porównanie wyników pomiarów z wartościami referencyjnymi, co pozwala na identyfikację ewentualnych odchyleń. Należy również pamiętać o dokumentowaniu wyników kalibracji, aby mieć pełny wgląd w historię pomiarów i ewentualne zmiany w czasie. Kalibracja powinna być przeprowadzana zgodnie z zaleceniami producenta oraz w odpowiednich warunkach, aby uniknąć wpływu czynników zewnętrznych na wyniki.
Czytaj więcej: Brak uziemienia w gniazdku – poważne zagrożenia dla bezpieczeństwa
Warunki wpływające na pomiar uziemienia: co musisz wiedzieć
Podczas pomiaru uziemienia, warunki atmosferyczne mają znaczący wpływ na dokładność wyników. Wysoka wilgotność może prowadzić do zafałszowania pomiarów, ponieważ wpływa na przewodność gruntu. Z kolei skrajne temperatury mogą zmieniać właściwości materiałów, co również może wpływać na wyniki. Dlatego najlepiej przeprowadzać pomiary w suchych i stabilnych warunkach atmosferycznych, aby zminimalizować ryzyko błędów. Warto również unikać pomiarów podczas opadów deszczu lub w wilgotnych porach roku, gdyż może to negatywnie wpłynąć na rezystancję uziemienia.
Lokalizacja pomiaru jest równie ważna. Miejsce, w którym dokonuje się pomiaru, powinno być wolne od wszelkich przeszkód, które mogą wpływać na wyniki. Na przykład, bliskość innych instalacji elektrycznych lub metalowych obiektów może wprowadzać zakłócenia. Dobrze jest również unikać terenów o zróżnicowanej strukturze geologicznej, ponieważ różne rodzaje gleby mają różne właściwości przewodzące. Dlatego przed przystąpieniem do pomiarów warto dokładnie ocenić otoczenie i dostosować metodę pomiaru do specyficznych warunków lokalnych.
Jak wilgotność i temperatura wpływają na wyniki pomiarów
Wilgotność i temperatura mają istotny wpływ na wyniki pomiarów uziemienia. Wysoka wilgotność może zwiększać przewodność gruntu, co może prowadzić do zaniżenia wartości rezystancji uziemienia. Z kolei niskie temperatury mogą powodować, że gleba staje się mniej przewodząca, co z kolei może skutkować zawyżonymi wynikami. Dlatego ważne jest, aby pomiary były przeprowadzane w stabilnych warunkach atmosferycznych, aby uzyskać jak najbardziej wiarygodne dane. Zmiany w tych warunkach mogą wprowadzać znaczne błędy w ocenie efektywności systemu uziemiającego.
Znaczenie lokalizacji i otoczenia w pomiarach uziemienia
Lokalizacja pomiaru ma kluczowe znaczenie dla jego dokładności. Pomiar uziemienia w pobliżu innych instalacji elektrycznych lub metalowych obiektów może wprowadzać zakłócenia, co prowadzi do błędnych wyników. Dodatkowo, różnorodność struktury geologicznej w danym miejscu, na przykład obecność różnych rodzajów gleby, może wpływać na przewodność gruntu. Dlatego przed przystąpieniem do pomiaru warto dokładnie ocenić otoczenie oraz wybrać odpowiednie miejsce, aby zminimalizować wpływ czynników zewnętrznych na wyniki pomiarów.
Innowacyjne technologie w pomiarze uziemienia: przyszłość branży
W miarę jak technologia się rozwija, innowacyjne urządzenia do pomiaru uziemienia stają się coraz bardziej zaawansowane. Nowoczesne analizatory uziemień, wyposażone w funkcje monitorowania w czasie rzeczywistym, pozwalają na ciągłe śledzenie efektywności systemów uziemiających. Dzięki integracji z aplikacjami mobilnymi, użytkownicy mogą zdalnie kontrolować parametry uziemienia, co zwiększa wygodę i bezpieczeństwo operacji. Tego rodzaju technologie mogą również automatycznie wykrywać nieprawidłowości, co pozwala na szybsze reagowanie na potencjalne zagrożenia.
Przyszłość pomiarów uziemienia może również obejmować zastosowanie sztucznej inteligencji do analizy danych z pomiarów. Algorytmy AI mogą przewidywać, kiedy systemy uziemiające mogą wymagać konserwacji lub wymiany, co zminimalizuje ryzyko awarii w krytycznych momentach. Takie podejście nie tylko zwiększy dokładność pomiarów, ale także poprawi ogólną efektywność systemów elektrycznych, co jest kluczowe w dobie rosnących wymagań dotyczących bezpieczeństwa i niezawodności instalacji elektrycznych.
