Jak podłączyć potencjometr? Praktyczny poradnik krok po kroku

Witaj w praktycznym przewodniku, który krok po kroku wyjaśni, jak prawidłowo podłączyć potencjometr do obwodu elektronicznego. Niezależnie od tego, czy jesteś początkującym hobbystą, czy doświadczonym majsterkowiczem, ten artykuł dostarczy Ci fundamentalnej wiedzy i gotowych do zastosowania schematów, dzięki którym z łatwością zintegrujesz potencjometr w swoich projektach, od regulacji jasności LED po kontrolę głośności audio.

Zanim zaczniesz: Czym jest potencjometr i dlaczego ma akurat 3 nóżki?

Potencjometr to pasywny element elektroniczny, który działa jako regulowany dzielnik napięcia. Jego głównym zadaniem jest umożliwienie płynnej zmiany rezystancji w obwodzie, co przekłada się na regulację napięcia lub prądu. Zrozumienie jego budowy i funkcji jest kluczowe do prawidłowego podłączenia.

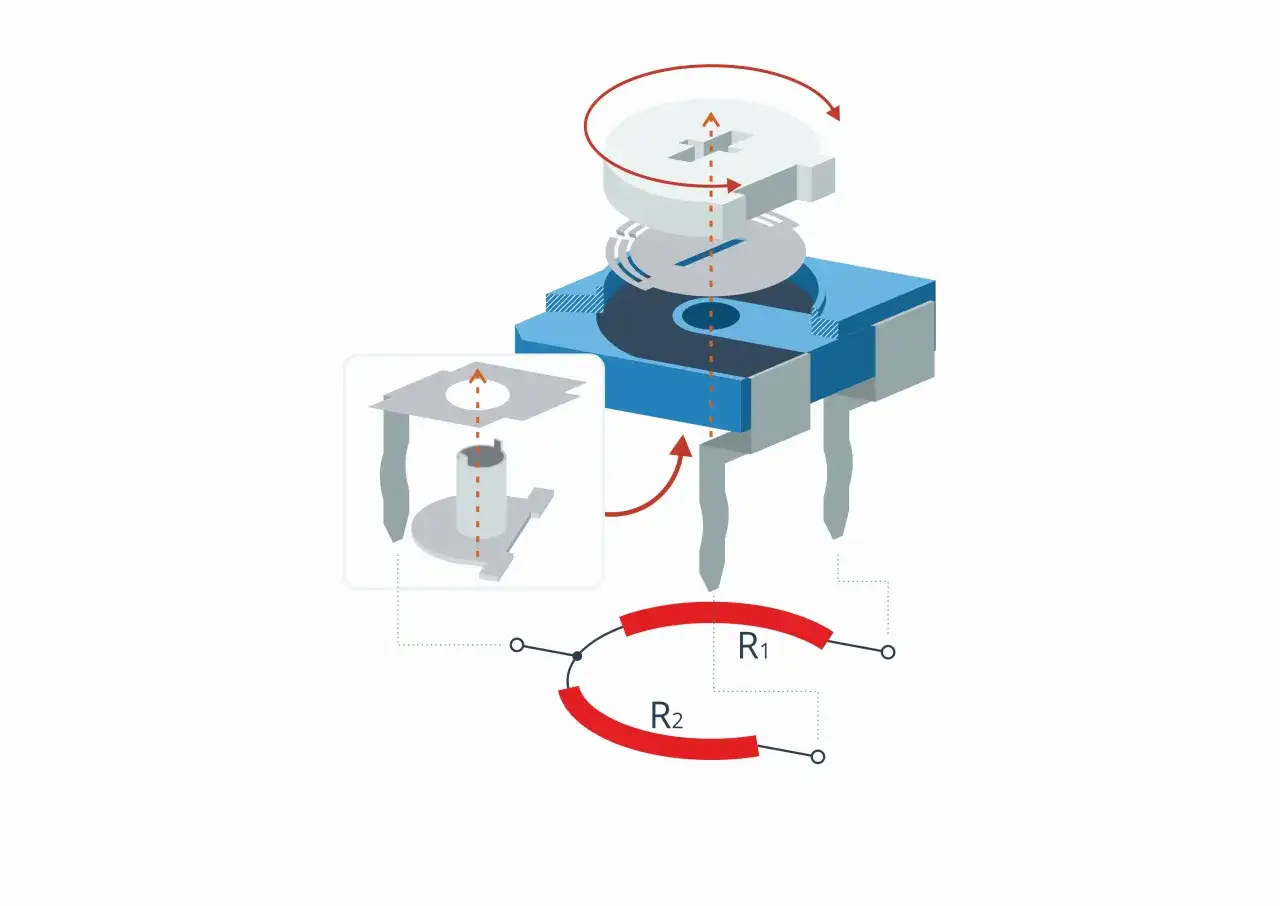

W swojej podstawowej formie potencjometr składa się ze ścieżki oporowej oraz ruchomego styku, zwanego ślizgaczem. To właśnie ten ślizgacz jest powodem, dla którego potencjometr posiada trzy wyprowadzenia (nóżki). Dwa skrajne piny są podłączone do końców ścieżki oporowej między nimi znajduje się stała, maksymalna rezystancja potencjometru. Środkowy pin jest połączony bezpośrednio ze ślizgaczem. Przesuwając ślizgacz (obracając gałką lub przesuwając suwak), zmieniamy rezystancję między środkowym pinem a każdym z pinów skrajnych. W ten sposób potencjometr efektywnie dzieli napięcie doprowadzone do jego skrajnych pinów, udostępniając regulowane napięcie na środkowym pinie.

Jak rozpoznać i wybrać właściwy potencjometr do swojego projektu?

Wybór odpowiedniego potencjometru do projektu elektronicznego jest równie ważny, jak jego prawidłowe podłączenie. Potencjometry różnią się charakterystyką, budową i sposobem montażu, a zrozumienie tych różnic pozwoli Ci uniknąć błędów i osiągnąć zamierzony efekt.

Liniowy (A) czy logarytmiczny (B)? Kluczowa różnica dla audio i nie tylko

Potencjometry dzielą się na dwa główne typy pod względem charakterystyki zmian rezystancji:

• Potencjometry liniowe (oznaczenie "A" lub "LIN"): Zmiana rezystancji jest proporcjonalna do kąta obrotu lub przesunięcia ślizgacza. Oznacza to, że jeśli przekręcisz potencjometr o połowę, rezystancja zmieni się o połowę jego maksymalnej wartości. Są idealne do zastosowań, gdzie wymagana jest liniowa regulacja, np. regulacja napięcia, jasności diody LED (gdy oko nie jest czynnikiem) czy prędkości silnika.
• Potencjometry logarytmiczne (oznaczenie "B" lub "LOG"): Zmiana rezystancji nie jest liniowa, lecz logarytmiczna. Są one stosowane głównie w układach audio do regulacji głośności, ponieważ ludzkie ucho reaguje na zmiany głośności w sposób logarytmiczny. Użycie potencjometru liniowego w takim zastosowaniu spowodowałoby, że większość regulacji głośności odbywałaby się na początku zakresu obrotu, a potem zmiany byłyby mało zauważalne.

Obrotowy, suwakowy, a może montażowy? Krótki przegląd typów i ich zastosowań

Potencjometry występują w różnych formach fizycznych, dostosowanych do konkretnych potrzeb:

• Potencjometry obrotowe: Najpopularniejszy typ, regulowany poprzez obrót gałki. Mogą być jednoobrotowe (pełen zakres regulacji w jednym obrocie) lub wieloobrotowe (wymagają wielu obrotów, co pozwala na precyzyjniejszą regulację).
• Potencjometry suwakowe: Regulowane poprzez liniowe przesunięcie suwaka. Często spotykane w mikserach audio, gdzie wizualne przedstawienie poziomu jest ważne.
• Potencjometry montażowe (tzw. "peerki" lub trymery): Małe, przeznaczone do montażu na płytce PCB, regulowane śrubokrętem. Służą do rzadkiej, precyzyjnej regulacji parametrów obwodu, które nie są często zmieniane przez użytkownika końcowego.

Co oznaczają napisy na obudowie? Jak odczytać wartość rezystancji (np. 10k, B103)?

Na obudowie potencjometru znajdziesz kluczowe informacje dotyczące jego parametrów:

• Wartość rezystancji: Podana jest w Ohmach (Ω), kiloOhmah (kΩ) lub megaOhmah (MΩ). Przykładowo, "10k" oznacza 10 kiloOhmów (10 000 Ω), a "1M" oznacza 1 megaOhm (1 000 000 Ω).
• Charakterystyka: Oznaczona literą "A" dla liniowej lub "B" dla logarytmicznej. Czasami stosuje się oznaczenia "LIN" i "LOG".
• Kod numeryczny: Niektóre potencjometry, zwłaszcza montażowe, mogą mieć kod numeryczny, np. "103". Pierwsze dwie cyfry oznaczają wartość, a trzecia to liczba zer. Zatem "103" oznacza 10 z trzema zerami, czyli 10 000 Ω (10kΩ). "224" to 22 z czterema zerami, czyli 220 000 Ω (220kΩ).

Podłączanie potencjometru krok po kroku uniwersalne schematy dla każdego

Potencjometr można podłączyć na dwa podstawowe sposoby, w zależności od tego, jaką funkcję ma pełnić w obwodzie. Zrozumienie tych metod jest kluczowe dla prawidłowego działania projektu.

Metoda nr 1: Potencjometr jako dzielnik napięcia (użycie wszystkich 3 pinów)

To najczęstszy sposób wykorzystania potencjometru, pozwalający na płynną regulację napięcia wyjściowego. Działa on na zasadzie dzielnika napięcia, gdzie napięcie wejściowe jest dzielone proporcjonalnie do położenia ślizgacza.

1. Do jednego skrajnego pinu (np. pin 1) podłącz dodatnie napięcie zasilania (+V).
2. Do drugiego skrajnego pinu (np. pin 3) podłącz masę (GND).
3. Ze środkowego pinu (pin 2, czyli ślizgacz) odbierz regulowane napięcie wyjściowe.

Gdy ślizgacz jest na jednym końcu, napięcie wyjściowe będzie bliskie masie (0V). Gdy przesuniesz go na drugi koniec, napięcie wyjściowe będzie bliskie napięciu zasilania (+V). W ten sposób możesz płynnie regulować napięcie w zakresie od 0V do +V. To idealne rozwiązanie do regulacji jasności diod LED, prędkości silników DC czy poziomu sygnału audio.

Metoda nr 2: Potencjometr jako regulowany opornik/reostat (użycie 2 pinów)

W tej konfiguracji potencjometr działa jak zmienny rezystor, którego wartość można regulować. Jest to przydatne, gdy potrzebujesz zmieniać rezystancję w obwodzie, np. do ograniczenia prądu.

1. Do jednego skrajnego pinu (np. pin 1) podłącz jeden koniec obwodu, w którym ma być regulowana rezystancja.
2. Do środkowego pinu (pin 2, ślizgacz) podłącz drugi koniec obwodu.
3. Drugi skrajny pin (pin 3) pozostaw niepodłączony.

Wartość rezystancji między pinem 1 a pinem 2 będzie zmieniać się od 0 Ω do maksymalnej wartości potencjometru w zależności od położenia ślizgacza. Często spotyka się również praktykę zwarcia nieużywanego skrajnego pinu (pin 3) ze środkowym pinem (pin 2). Zapobiega to przerzerwaniu obwodu w przypadku, gdy ślizgacz straci kontakt ze ścieżką oporową, zapewniając ciągłość rezystancji.

Co się stanie, gdy pomylisz skrajne piny? Jak odwrócić kierunek regulacji?

Jeśli podłączysz zasilanie (+V) i masę (GND) do skrajnych pinów w odwrotnej kolejności, nic złego się nie stanie z potencjometrem ani z obwodem. Po prostu kierunek regulacji zostanie odwrócony. Na przykład, jeśli wcześniej obrót gałki w prawo zwiększał głośność, po zamianie skrajnych pinów obrót w prawo będzie ją zmniejszał. Jest to przydatna technika, jeśli chcesz dostosować działanie potencjometru do intuicyjnego sterowania w swoim projekcie. Wystarczy zamienić miejscami połączenia z pinami 1 i 3.

Praktyczne zastosowania: Zobacz, jak podłączyć potencjometr w popularnych układach

Potencjometry są niezwykle wszechstronnymi komponentami, które znajdują zastosowanie w niezliczonych projektach elektronicznych. Poniżej przedstawiamy kilka popularnych przykładów, które pomogą Ci zrozumieć ich praktyczne zastosowanie.

Przykład 1: Prosta regulacja jasności diody LED schemat i lista części

Jednym z najprostszych i najbardziej edukacyjnych zastosowań potencjometru jest regulacja jasności diody LED. Wykorzystujemy tutaj potencjometr jako dzielnik napięcia.

1. Podłącz dodatni biegun zasilania (np. +5V) do jednego skrajnego pinu potencjometru.
2. Podłącz masę (GND) do drugiego skrajnego pinu potencjometru.
3. Ze środkowego pinu potencjometru (ślizgacza) poprowadź sygnał do rezystora ograniczającego prąd diody LED (np. 220 Ω dla 5V zasilania).
4. Za rezystorem podłącz anodę (dłuższą nóżkę) diody LED.
5. Katodę (krótszą nóżkę) diody LED podłącz do masy (GND).

Obracając potencjometrem, będziesz zmieniać napięcie podawane na diodę LED (przez rezystor), co spowoduje płynną regulację jej jasności. Pamiętaj, aby zawsze stosować rezystor ograniczający prąd diody, aby jej nie uszkodzić.

• Potencjometr liniowy (np. 10kΩ)
• Dioda LED (dowolny kolor)
• Rezystor ograniczający prąd (np. 220 Ω)
• Źródło zasilania (np. bateria 5V)
• Płytka stykowa i przewody połączeniowe

Przykład 2: Regulacja głośności w układzie audio dlaczego tutaj musisz użyć potencjometru logarytmicznego?

Regulacja głośności w sprzęcie audio to klasyczne zastosowanie potencjometru. Kluczowe jest tutaj użycie potencjometru o charakterystyce logarytmicznej (oznaczenie "B" lub "LOG").

Dlaczego logarytmiczny? Ludzkie ucho nie słyszy liniowo. Postrzegamy dźwięk w skali logarytmicznej, co oznacza, że do podwojenia odczuwalnej głośności potrzebna jest znacznie większa zmiana mocy sygnału przy wysokich poziomach niż przy niskich. Potencjometr logarytmiczny naśladuje tę nieliniową percepcję, zapewniając płynną i naturalną regulację głośności w całym zakresie obrotu.

1. Do jednego skrajnego pinu potencjometru podłącz wejście sygnału audio.
2. Drugi skrajny pin podłącz do masy (GND).
3. Ze środkowego pinu (ślizgacza) odbierz regulowany sygnał audio, który następnie zostanie przekazany do wzmacniacza lub głośnika.

W ten sposób potencjometr działa jako dzielnik napięcia dla sygnału audio, efektywnie kontrolując jego amplitudę, a tym samym głośność.

Przykład 3: Podłączenie do Arduino (lub innego mikrokontrolera) w celu odczytu wartości analogowej

Potencjometry są często używane z mikrokontrolerami, takimi jak Arduino, do odczytu pozycji obrotu lub przesunięcia, co pozwala na interakcję z użytkownikiem i sterowanie różnymi funkcjami.

1. Jeden skrajny pin potencjometru podłącz do pinu 5V na Arduino.
2. Drugi skrajny pin potencjometru podłącz do pinu GND na Arduino.
3. Środkowy pin potencjometru (ślizgacz) podłącz do jednego z analogowych pinów wejściowych Arduino (np. A0).

Arduino, dzięki wbudowanemu przetwornikowi analogowo-cyfrowemu (ADC), będzie w stanie odczytać napięcie ze środkowego pinu potencjometru. Wartość ta będzie zmieniać się od 0 (gdy ślizgacz jest blisko GND) do 1023 (gdy ślizgacz jest blisko 5V), co odpowiada zakresowi odczytu ADC Arduino. Możesz następnie użyć tej wartości w swoim kodzie do sterowania diodami, serwomotorami, wyświetlaczami czy innymi elementami projektu.

Najczęstsze błędy i problemy przy podłączaniu jak ich uniknąć?

Podłączanie potencjometrów jest zazwyczaj proste, ale jak w każdej dziedzinie elektroniki, mogą pojawić się pewne problemy. Świadomość najczęstszych błędów pozwoli Ci ich uniknąć i szybko zdiagnozować ewentualne usterki.

Trzaski i szumy podczas regulacji co jest przyczyną i jak to naprawić?

Trzaski, szumy lub przerywanie sygnału podczas obracania potencjometrem to częsty problem, szczególnie w starszych urządzeniach audio. Przyczyną są zazwyczaj:

• Zabrudzenia lub utlenienie ścieżki oporowej: Kurz, brud lub korozja mogą zakłócać płynny kontakt ślizgacza ze ścieżką.
• Zużycie mechaniczne: Po długim użytkowaniu ścieżka oporowa może być wytarta, a ślizgacz może tracić kontakt.
• Niska jakość potencjometru: Tanie komponenty mogą mieć słabszą konstrukcję i być bardziej podatne na problemy.

Dlaczego potencjometr mocno się grzeje? Sprawdź, czy nie popełniasz tego błędu

Potencjometr, podobnie jak każdy rezystor, rozprasza energię w postaci ciepła. Jeśli potencjometr się grzeje, oznacza to, że przez niego przepływa zbyt duży prąd, przekraczający jego dopuszczalną moc. Najczęstsze przyczyny to:

• Zbyt niska rezystancja potencjometru: Użycie potencjometru o zbyt małej rezystancji w obwodzie, gdzie płynie duży prąd, spowoduje, że będzie on musiał rozproszyć znaczną moc.
• Bezpośrednie podłączenie do źródła zasilania bez obciążenia: Jeśli potencjometr jest podłączony jako dzielnik napięcia, ale jego wyjście jest obciążone zbyt niską rezystancją (lub praktycznie zwarte), przez ścieżkę oporową może płynąć zbyt duży prąd.

Przeczytaj również: Jak podłączyć potencjometr do falownika - uniknij powszechnych błędów

Jak sprawdzić, czy potencjometr jest sprawny? Szybki test za pomocą multimetru

Jeśli masz wątpliwości co do sprawności potencjometru, możesz go łatwo przetestować za pomocą multimetru ustawionego na pomiar rezystancji (Ohmy).

1. Pomiar całkowitej rezystancji: Podłącz sondy multimetru do dwóch skrajnych pinów potencjometru. Powinieneś odczytać wartość odpowiadającą nominalnej rezystancji potencjometru (np. 10kΩ dla potencjometru 10k). Ta wartość powinna być stała i niezależna od położenia ślizgacza.
2. Pomiar rezystancji zmiennej: Podłącz jedną sondę multimetru do środkowego pinu, a drugą do jednego ze skrajnych pinów. Powoli obracaj (lub przesuwaj) ślizgacz potencjometru. Odczyt rezystancji na multimetrze powinien płynnie zmieniać się od 0 Ω do wartości maksymalnej potencjometru (lub odwrotnie, w zależności od wybranego skrajnego pinu).

Jeśli którykolwiek z tych testów wykaże brak ciągłości, skoki wartości lub brak płynnej zmiany, potencjometr jest prawdopodobnie uszkodzony i wymaga wymiany.
