Czy podłączyć różnicówkę bez uziemienia? Poznaj ryzyko i rozwiązanie

Wielu właścicieli starszych nieruchomości, planując modernizację instalacji elektrycznej, staje przed pytaniem: czy można podłączyć wyłącznik różnicowoprądowy (RCD) bez istniejącego uziemienia? To kluczowe zagadnienie dotyczące bezpieczeństwa i zgodności z przepisami, na które niniejszy artykuł udzieli wyczerpującej odpowiedzi, rozwiewając mity i wskazując prawidłową drogę. Zrozumienie tej kwestii jest niezbędne dla zapewnienia ochrony życia i zdrowia.

Dlaczego szukasz sposobu na podłączenie różnicówki bez uziemienia? Kontekst starych instalacji w Polsce

Wiele budynków w Polsce, szczególnie tych wzniesionych w latach 70. i 80. XX wieku, posiada instalacje elektryczne oparte na dwuprzewodowym systemie. Dotyczy to zwłaszcza bloków mieszkalnych z wielkiej płyty oraz starszych kamienic. W tych instalacjach brak jest dedykowanego przewodu ochronnego, co stawia pod znakiem zapytania możliwość zastosowania nowoczesnych zabezpieczeń, takich jak wyłączniki różnicowoprądowe.

Dwa przewody zamiast trzech: Charakterystyka instalacji TN-C i rola "zerowania". Instalacje te opierają się na układzie TN-C, w którym przewód neutralny (N) i ochronny (PE) są ze sobą połączone w jeden wspólny przewód, oznaczany jako PEN. W praktyce oznacza to brak oddzielnego przewodu odprowadzającego ewentualne prądy upływowe do ziemi. Potocznie nazywano to "zerowaniem", co jest terminem historycznym i nie odzwierciedla pełni funkcji tego przewodu w kontekście bezpieczeństwa.

Czym jest uziemienie (przewód PE) i dlaczego stanowi pierwszą linię obrony przed porażeniem? W nowoczesnych instalacjach elektrycznych, przewód ochronny (PE) jest fundamentem bezpieczeństwa. Jego głównym zadaniem jest odprowadzenie do ziemi wszelkich prądów upływowych, które mogą pojawić się w wyniku uszkodzenia izolacji lub awarii urządzenia elektrycznego. Dzięki temu, w przypadku zwarcia do metalowej obudowy sprzętu, prąd nie płynie przez ciało człowieka, lecz jest kierowany do ziemi, co natychmiast powoduje zadziałanie zabezpieczenia nadprądowego lub różnicowoprądowego. Przewód PE stanowi pierwszą i kluczową barierę ochronną.

Skąd bierze się problem? Zrozumienie ograniczeń bezpieczeństwa w blokach i kamienicach sprzed lat. Brak przewodu PE w starszych instalacjach TN-C jest fundamentalnym ograniczeniem bezpieczeństwa. Użytkownicy, świadomi zagrożeń związanych z brakiem nowoczesnych zabezpieczeń, często poszukują sposobów na ich wprowadzenie, nawet jeśli oznacza to próby zastosowania "obejść", takich jak podłączenie różnicówki bez odpowiedniego uziemienia. Niestety, takie działania zazwyczaj prowadzą do problemów technicznych i, co gorsza, stwarzają iluzję bezpieczeństwa.

Czy różnicówka zadziała w instalacji dwużyłowej? Poznaj brutalną prawdę o jej skuteczności

Wyobraźmy sobie, że chcemy zainstalować wyłącznik różnicowoprądowy w dwużyłowej instalacji. Czy zadziała? Technicznie rzecz biorąc, tak, ale jego działanie w takiej konfiguracji jest dalekie od zapewnienia pełnego bezpieczeństwa, jakie znamy z nowoczesnych systemów.

Jak działa wyłącznik różnicowoprądowy? Mechanizm wykrywania upływu prądu w pigułce. Podstawą działania RCD jest monitorowanie prądów płynących w przewodzie fazowym (L) i powracającym przewodzie neutralnym (N). W idealnej sytuacji, prąd wpływa i wypływa w tej samej wartości. Jeśli jednak wystąpi tzw. upływ prądu na przykład przez ciało człowieka dotykającego uszkodzonego urządzenia prąd wracający przewodem neutralnym będzie mniejszy niż prąd płynący przez fazę. Ta różnica jest wykrywana przez RCD, który w ułamku sekundy odcina zasilanie.

Tak, różnicówka zadziała, ale dopiero GDY ZACZNIE CIĘ RAZIĆ PRĄD iluzja bezpieczeństwa. W instalacji dwużyłowej (TN-C), RCD zadziała, ale dopiero wtedy, gdy prąd upływowy popłynie przez człowieka. Oznacza to, że porażenie prądem jest już faktem, a wyłącznik zadziała jako ostatnia deska ratunku, a nie jako środek zapobiegawczy. To stwarza niebezpieczną iluzję bezpieczeństwa, ponieważ użytkownik może być przekonany, że jest chroniony, podczas gdy w rzeczywistości jest narażony na śmiertelne ryzyko.

Scenariusz wypadku: Co dzieje się w instalacji z uziemieniem, a co bez niego, gdy urządzenie ma awarię? Aby lepiej zrozumieć różnicę, rozważmy dwa scenariusze. W instalacji z prawidłowym uziemieniem (układ TN-S lub TN-C-S), jeśli uszkodzeniu ulegnie urządzenie elektryczne, a jego metalowa obudowa znajdzie się pod napięciem, prąd natychmiast popłynie przez przewód ochronny (PE) do ziemi. Spowoduje to zadziałanie zabezpieczenia, zanim ktokolwiek zdąży dotknąć wadliwego sprzętu. Natomiast w instalacji bez uziemienia (TN-C), ta sama awaria sprawi, że obudowa urządzenia stanie się niebezpieczna. Będzie ona pod napięciem, czekając na kontakt z człowiekiem, który stanie się częścią obwodu elektrycznego, doznając porażenia.

Kategoryczny błąd: Dlaczego "chałupniczy" montaż RCD bez uziemienia jest skrajnie niebezpieczny?

Próby samodzielnego podłączenia wyłącznika różnicowoprądowego do instalacji dwużyłowej, bez wykonania odpowiedniej modernizacji, są nie tylko technicznie błędne, ale przede wszystkim skrajnie niebezpieczne. Nazywam to "chałupniczym" podejściem, które często wynika z chęci oszczędności lub braku świadomości konsekwencji.

Problem z przewodem PEN: Techniczne powody, dla których różnicówka będzie ciągle "wybijać". W układzie TN-C, przewód PEN pełni podwójną rolę jest jednocześnie przewodem neutralnym i ochronnym. Podłączenie RCD w takim układzie bezpośrednio do przewodu PEN jest technicznie niedopuszczalne. Różnicówka będzie nieustannie wykrywać różnicę prądów, ponieważ część prądu neutralnego zawsze będzie "uciekać" do ziemi przez przewód PEN. Skutkuje to ciągłym, nieuzasadnionym wyzwalaniem zabezpieczenia, czyniąc instalację bezużyteczną i wprowadzając frustrację, a przede wszystkim nie zapewniając żadnej dodatkowej ochrony.

Niezgodność z polskimi normami i prawem budowlanym jakie konsekwencje Ci grożą? Takie działania są rażącym naruszeniem obowiązujących przepisów. Polskie normy, w tym seria PN-HD 60364 dotycząca instalacji elektrycznych, jednoznacznie określają wymagania dotyczące ochrony przeciwporażeniowej. Stosowanie nieprawidłowych rozwiązań jest niezgodne z prawem budowlanym. Konsekwencje mogą być poważne: od odpowiedzialności cywilnej i karnej w przypadku wypadku, przez problemy z ubezpieczeniem nieruchomości, aż po trudności przy jej sprzedaży, gdzie stan techniczny instalacji jest weryfikowany.

Ryzyko, którego nie widać: Jak nieprawidłowe podłączenie stwarza śmiertelne zagrożenie dla Twojej rodziny? Największym zagrożeniem "chałupniczych" rozwiązań jest fakt, że nie tylko nie zapewniają one bezpieczeństwa, ale wręcz je obniżają. Dają one fałszywe poczucie ochrony, które może prowadzić do lekkomyślności. W rzeczywistości, takie modyfikacje mogą prowadzić do nieprzewidzianych zwarć, pożarów lub, co najgorsze, śmiertelnych porażeń prądem. Jest to ryzyko, którego nie widać na pierwszy rzut oka, ale które może mieć tragiczne skutki dla Twojej rodziny.

Jedyna słuszna i legalna metoda: Jak prawidłowo wprowadzić ochronę różnicowoprądową do starej instalacji?

Zamiast szukać ryzykownych obejść, istnieje jedno, bezpieczne i zgodne z prawem rozwiązanie, które pozwala na wprowadzenie ochrony różnicowoprądowej do starszych instalacji. Jest to proces modernizacji, który musi być przeprowadzony przez wykwalifikowanego specjalistę.

1. Krok 1: Modernizacja do układu TN-C-S na czym polega rozdział przewodu PEN? Podstawą jest przejście z niebezpiecznego układu TN-C na bezpieczniejszy układ TN-C-S. Proces ten polega na rozdzieleniu dotychczasowego, dwużyłowego przewodu PEN na dwa odrębne przewody: przewód neutralny (N) i przewód ochronny (PE). Punkt rozdziału, zazwyczaj znajdujący się w głównej rozdzielnicy mieszkania, musi być prawidłowo uziemiony, co zapewnia skuteczne odprowadzanie prądów do ziemi.
2. Krok 2: Kluczowa rola elektryka z uprawnieniami dlaczego nie możesz tego zrobić samodzielnie? Jest to zadanie, które bezwzględnie musi wykonać kwalifikowany elektryk posiadający odpowiednie uprawnienia, najczęściej z grupy SEP G1. Samodzielne próby modernizacji instalacji elektrycznej są nie tylko niezgodne z prawem, ale przede wszystkim stwarzają ogromne ryzyko porażenia prądem, uszkodzenia sprzętu, a nawet wywołania pożaru. Tylko profesjonalista z wiedzą i doświadczeniem może zagwarantować bezpieczeństwo i zgodność z normami. Według danych e-budownictwo.tv, prawidłowe wykonanie prac elektrycznych wymaga specjalistycznej wiedzy i narzędzi.

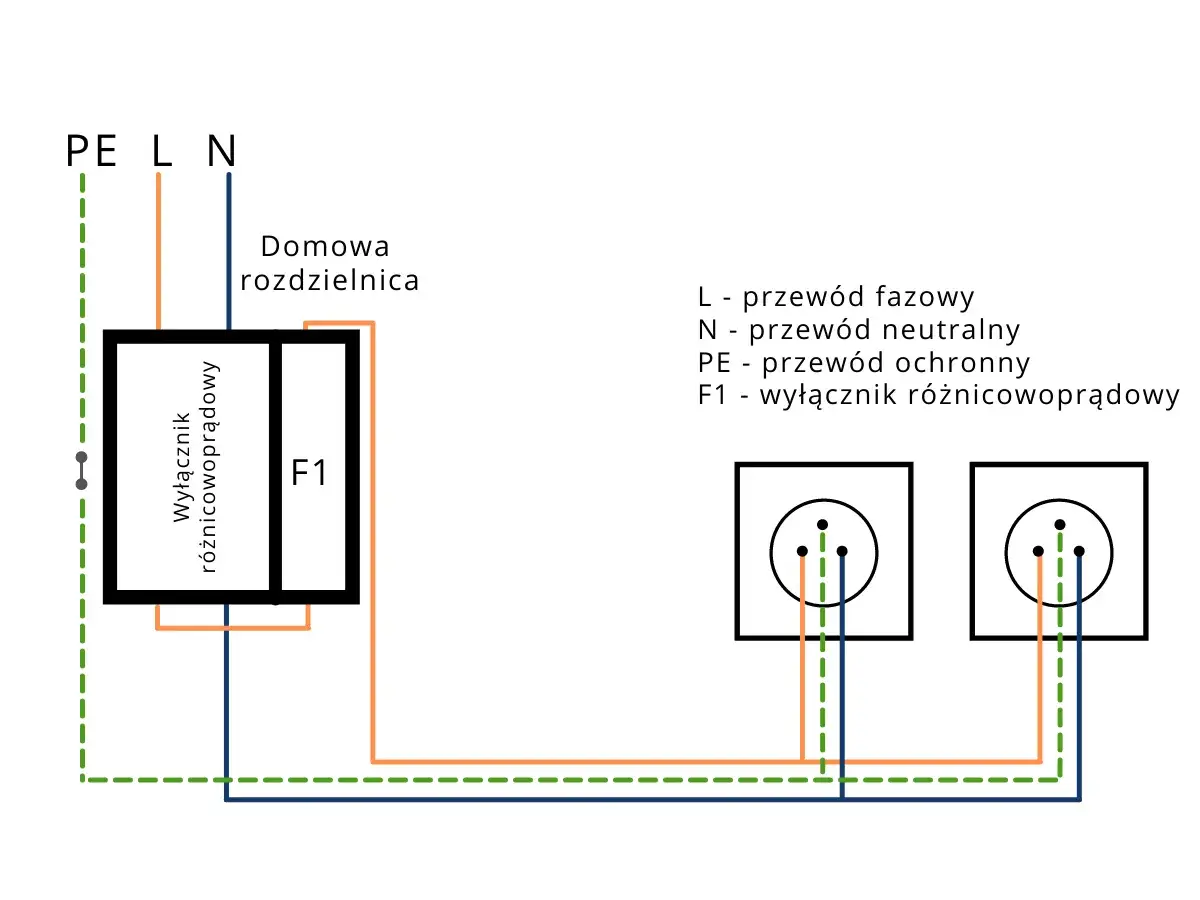

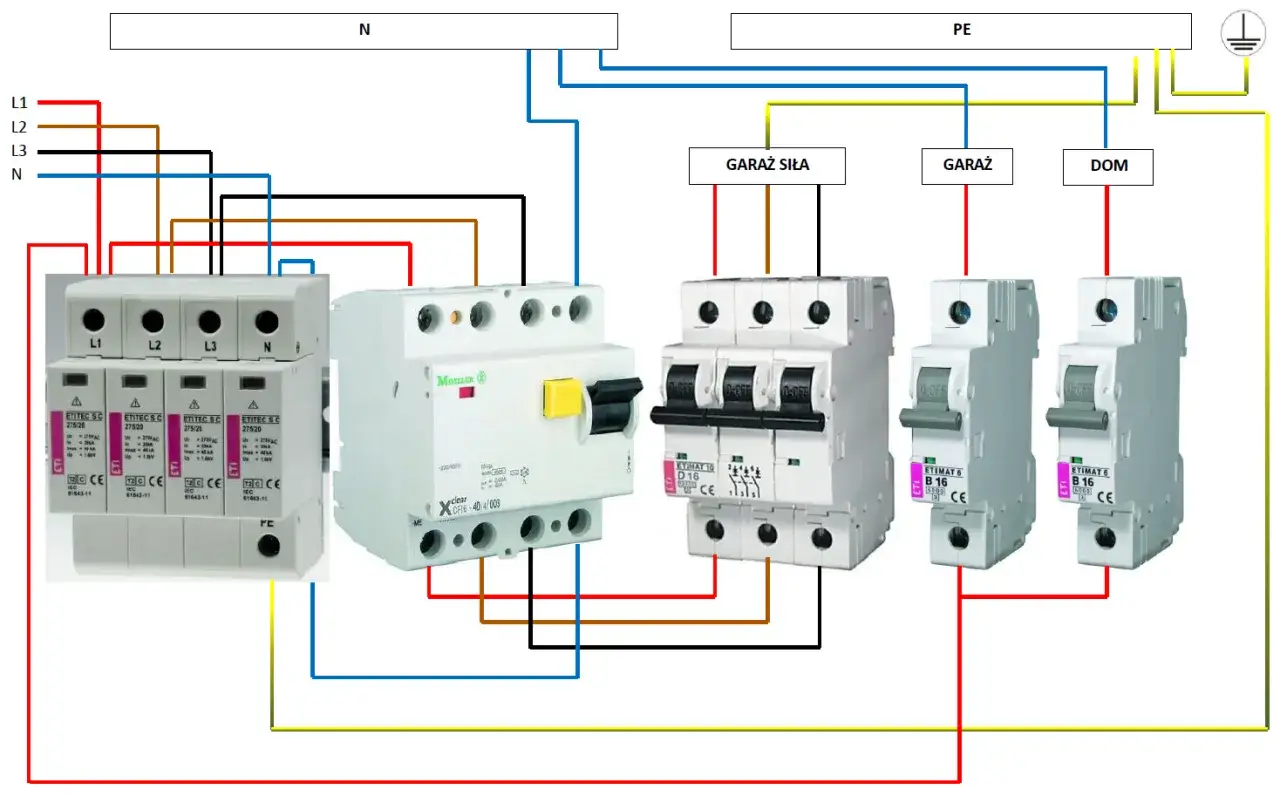

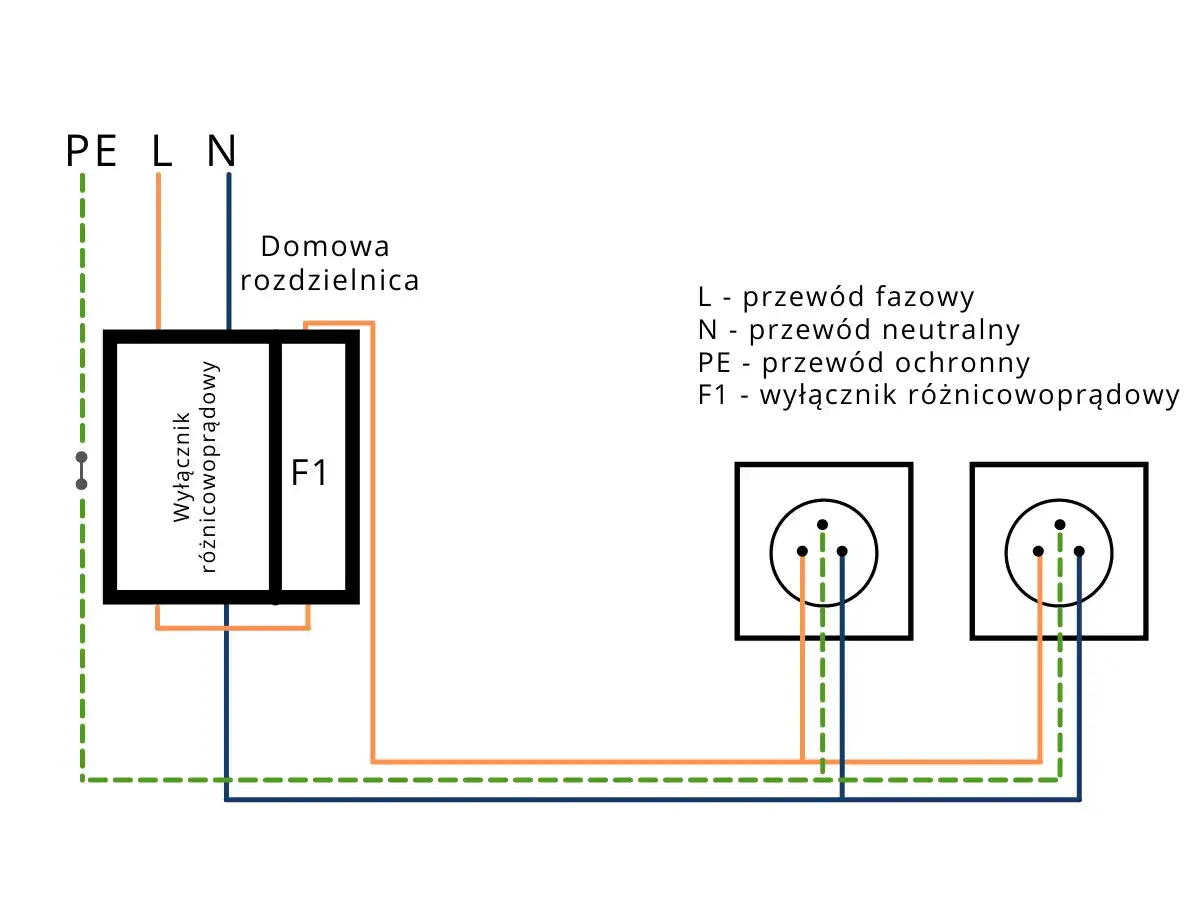

3. Krok 3: Poprawny schemat podłączenia różnicówki PO modernizacji instalacji. Dopiero po przeprowadzeniu opisanej wyżej modernizacji do układu TN-C-S, możliwe jest bezpieczne i skuteczne podłączenie wyłącznika różnicowoprądowego. RCD montowany jest wówczas za punktem rozdziału PEN, na obwodach, które mają być dodatkowo chronione. W ten sposób zapewniona jest pełna ochrona przeciwporażeniowa, zgodna z obowiązującymi przepisami i normami.

Inwestycja w bezpieczeństwo, a nie prowizorka: Kluczowe wnioski dla właścicieli mieszkań

Podsumowując, poszukiwanie "obejść" i prowizorycznych rozwiązań w zakresie bezpieczeństwa elektrycznego jest drogą donikąd. Szukanie sposobu na podłączenie różnicówki bez uziemienia w starej instalacji to nie oszczędność, a narażanie siebie i swoich bliskich na śmiertelne niebezpieczeństwo. Pamiętajmy, że życie i zdrowie są bezcenne, a inwestycja w prawidłową modernizację instalacji jest inwestycją w spokój i bezpieczeństwo na lata.

O co pytać elektryka? Krótka checklista przed zleceniem prac w starej instalacji:

• Czy posiada Pan/Pani aktualne uprawnienia SEP (do 1kV)?
• Czy przedstawi Pan/Pani szczegółowy kosztorys prac i materiałów?
• Jaki jest proponowany zakres modernizacji (np. przejście z TN-C na TN-C-S)?
• Czy po zakończeniu prac zostaną wykonane pomiary elektryczne i wystawiony protokół?
• Czy prace będą wykonane zgodnie z obowiązującymi normami i przepisami?
