W świecie instalacji elektrycznych, gdzie liczy się precyzja i bezpieczeństwo, nawet tak drobny element jak lampka kontrolna faz wymaga odpowiedniego podejścia. Ten artykuł wyjaśnia, dlaczego zabezpieczenie tych wskaźników jest kluczowe dla stabilności i bezpieczeństwa całej instalacji trójfazowej, a także jak prawidłowo dobrać i zainstalować odpowiednie środki ochrony.
Kluczowe informacje o zabezpieczaniu kontrolek faz w instalacjach trójfazowych
- Lampki kontrolne faz, mimo niskiego poboru prądu, wymagają indywidualnego zabezpieczenia przed zwarciem.
- Brak odpowiedniego zabezpieczenia może prowadzić do uszkodzenia rozdzielnicy, pożaru lub niepotrzebnego wyłączenia całej instalacji.
- Stosuje się wyłączniki nadprądowe (np. 2 A) lub bezpieczniki topikowe (np. w modułach BZ-3).
- Użycie zabezpieczeń o zbyt wysokim prądzie znamionowym (np. 6 A lub 10 A) jest błędem i nie zapewnia skutecznej ochrony.
- Każda faza zasilająca lampkę musi być chroniona indywidualnie.
- Dostępne są również lampki z fabrycznie wbudowanym zabezpieczeniem topikowym, które upraszczają montaż.
Lampki kontrolne faz: dlaczego ich rola w instalacji jest ważniejsza, niż myślisz?
Lampki kontrolne faz to niewielkie, ale niezwykle użyteczne wskaźniki w każdej instalacji trójfazowej. Ich podstawową funkcją jest szybka i intuicyjna sygnalizacja obecności napięcia w każdej z trzech faz. Dzięki nim elektrycy, technicy utrzymania ruchu, a nawet świadomi użytkownicy mogą błyskawicznie ocenić stan zasilania, co jest nieocenione podczas diagnostyki czy prac konserwacyjnych. Pomimo że pobierają one znikomą ilość energii, ich obecność i prawidłowe działanie są kluczowe dla monitorowania stabilności systemu. Zaniedbanie ich zabezpieczenia może mieć jednak poważne konsekwencje.
Głównym zagrożeniem wynikającym z braku odpowiedniego zabezpieczenia kontrolek faz jest ryzyko wystąpienia zwarcia. Awaria samej lampki lub jej okablowania, choć pozornie niegroźna ze względu na niski pobór prądu, może doprowadzić do uszkodzenia elementów rozdzielnicy, a w skrajnych przypadkach nawet do powstania pożaru. Co więcej, brak dedykowanego, nisko prądowego zabezpieczenia oznacza, że w przypadku wystąpienia zwarcia, zadziałać może zabezpieczenie głównego obwodu. Skutkuje to niepotrzebnym wyłączeniem zasilania dla znacznie większej części instalacji, co generuje straty i utrudnia pracę.
Dlatego tak istotne jest, aby każda lampka kontrolna faz była chroniona indywidualnym zabezpieczeniem o odpowiednio dobranym, niskim prądzie znamionowym. Zapewnia to selektywność działania w razie awarii lampki, zadziała tylko jej zabezpieczenie, nie wpływając na pozostałe obwody. Jest to zgodne z dobrą praktyką instalacyjną i minimalizuje ryzyko poważniejszych uszkodzeń oraz nieplanowanych przestojów w pracy instalacji.
Jak skutecznie chronić kontrolki faz? Przegląd dostępnych metod

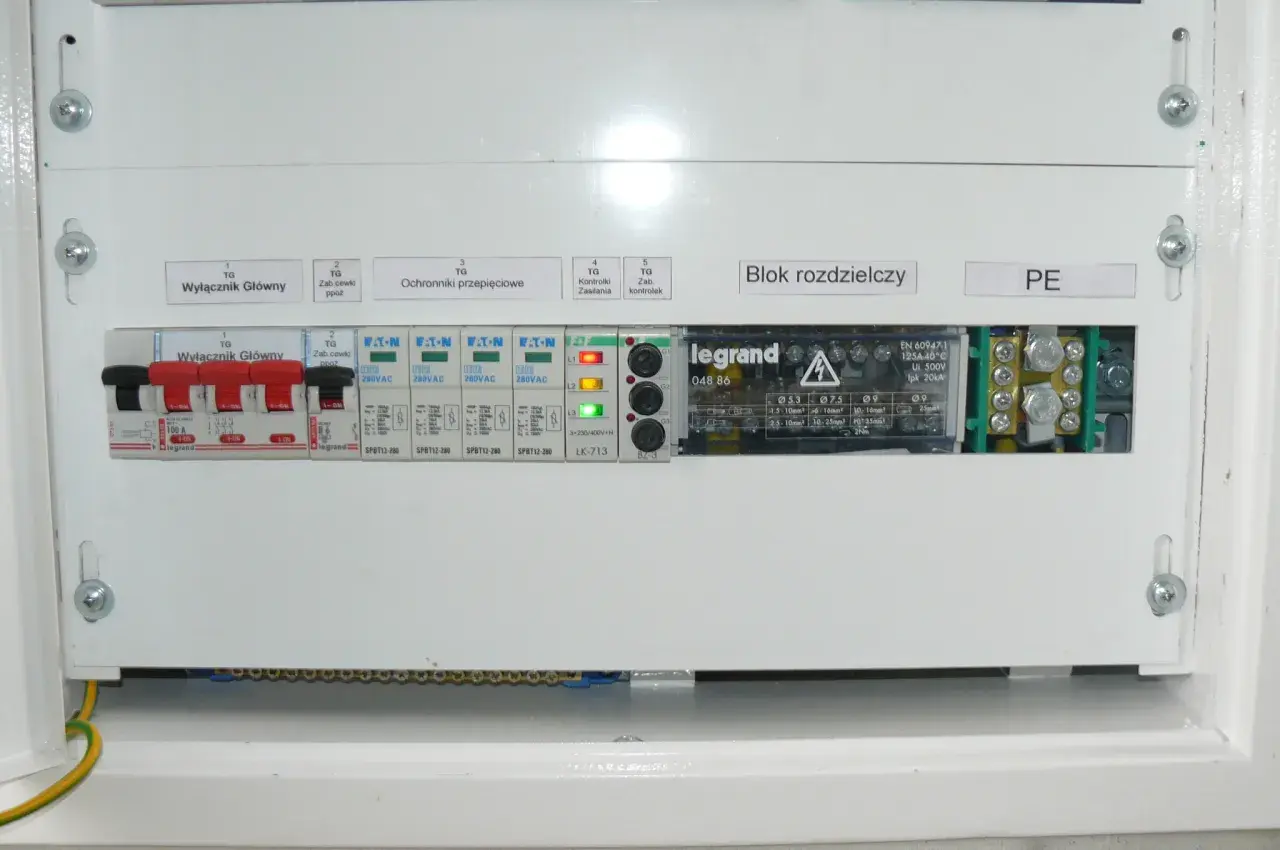

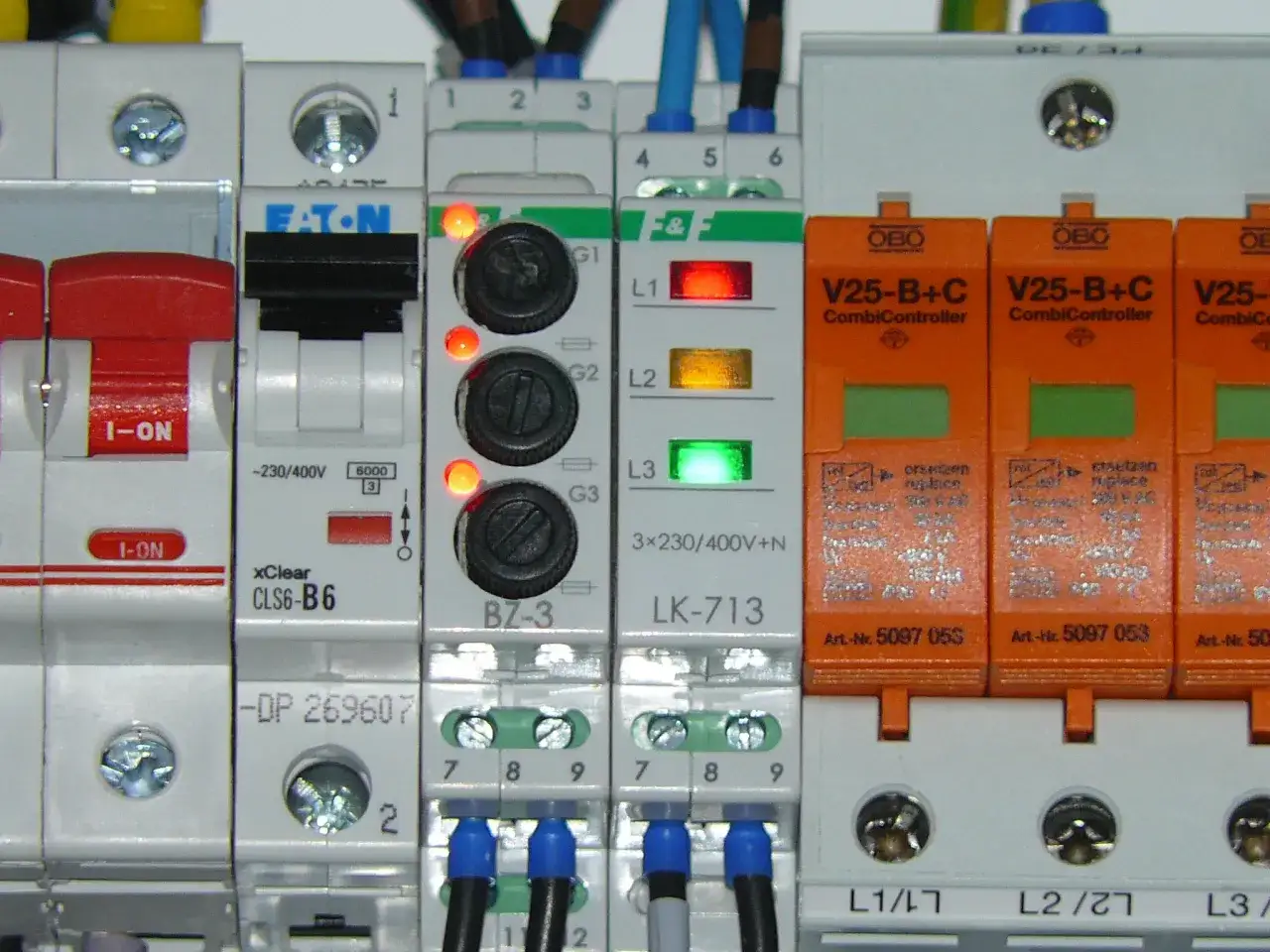

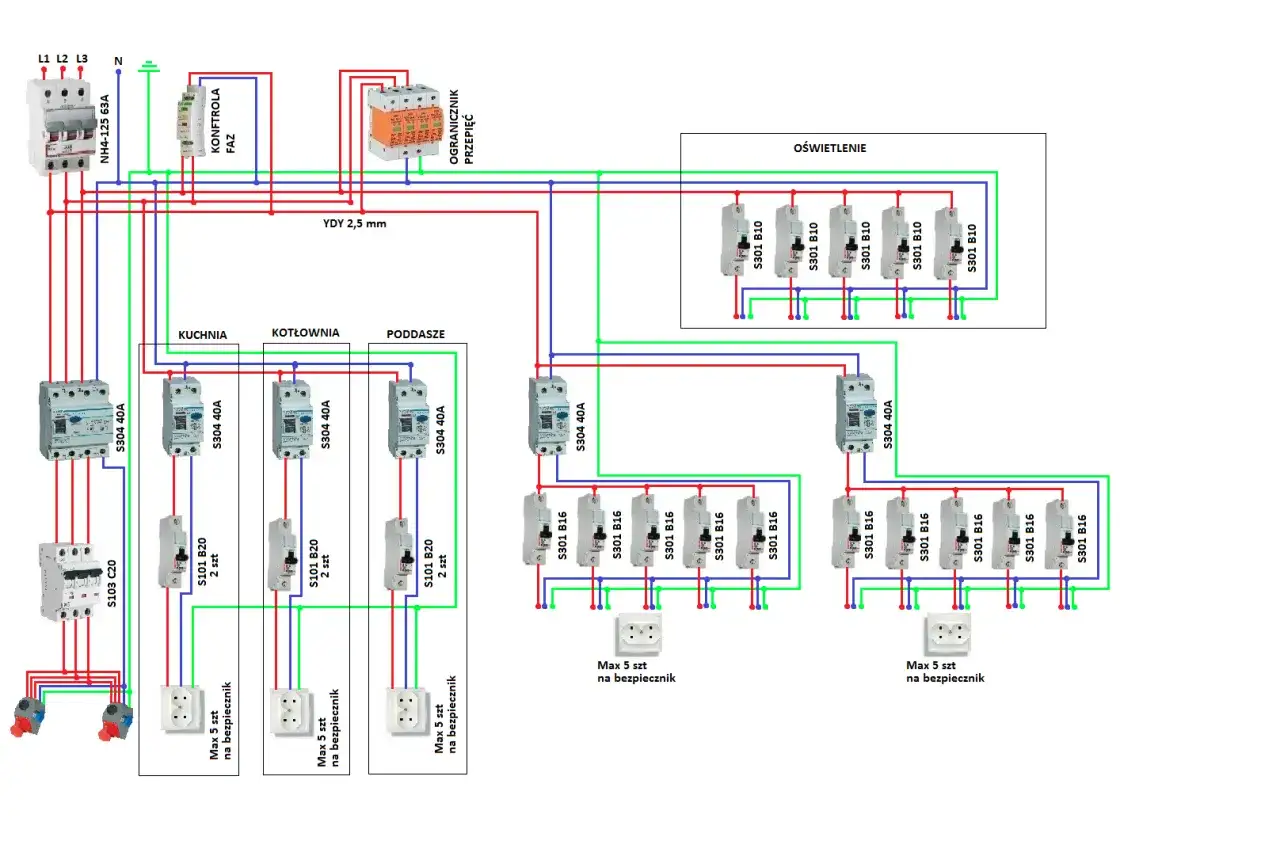

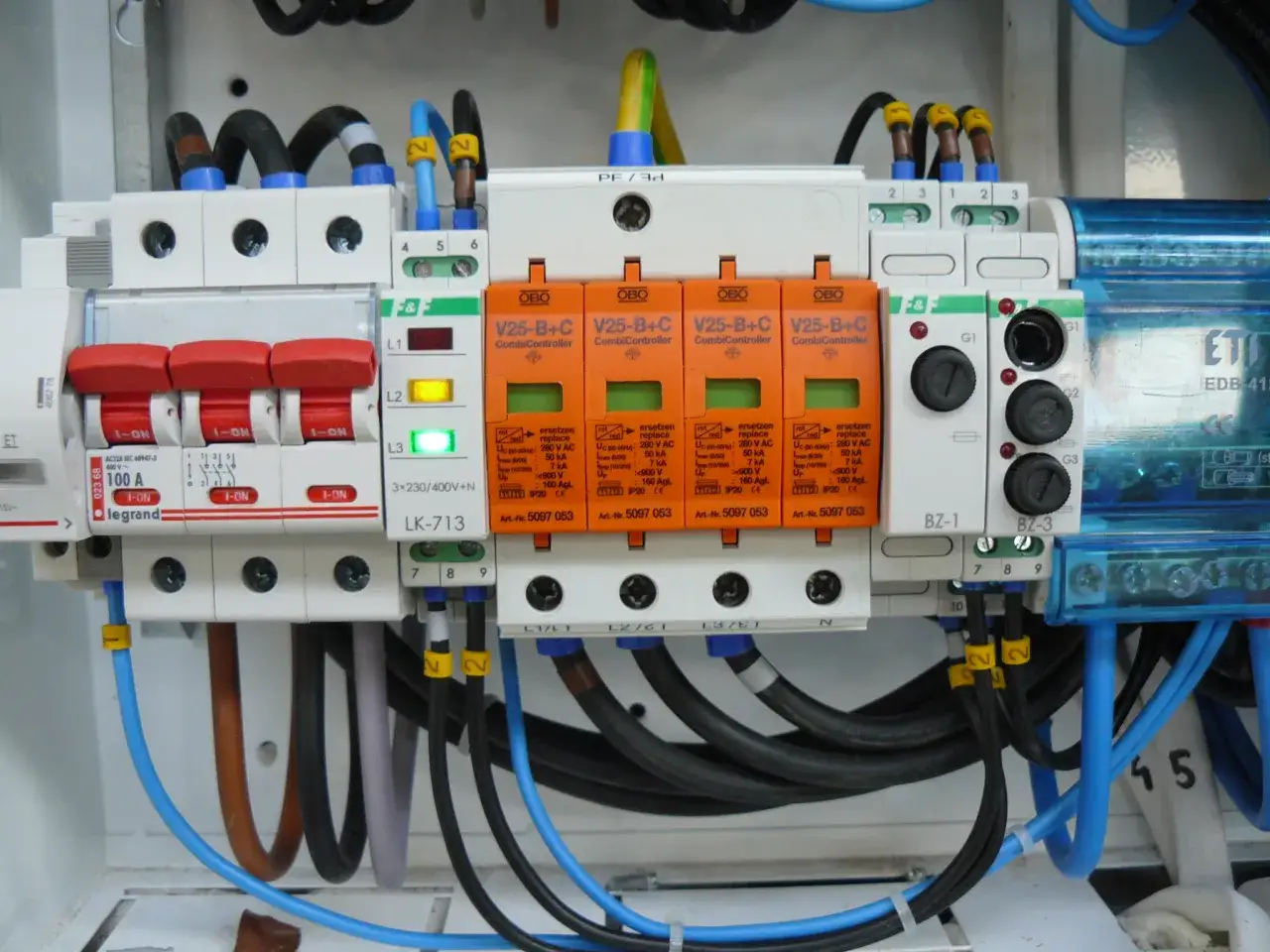

W celu zapewnienia skutecznej ochrony lampek kontrolnych faz, elektrycy dysponują kilkoma sprawdzonymi metodami. Pierwsza z nich, określana jako klasyczna, polega na zastosowaniu bezpieczników topikowych. Montuje się je zazwyczaj w dedykowanych modułach na szynę DIN, które posiadają miejsce na trzy bezpieczniki, na przykład popularne moduły typu BZ-3. Jest to rozwiązanie cenione za swoją kompaktowość i stosunkowo niski koszt, co czyni je ekonomicznym wyborem.
Alternatywą dla bezpieczników topikowych jest metoda nowoczesna, wykorzystująca miniaturowe wyłączniki nadprądowe (MCB). W tym przypadku kluczowe jest zastosowanie aparatów o najniższych dostępnych prądach znamionowych, zazwyczaj nieprzekraczających 2 A. Użycie standardowych wyłączników, takich jak te o wartości 6 A, jest błędem, ponieważ ich charakterystyka nie zapewnia wystarczającej ochrony dla obwodów o tak niskim poborze mocy.
Na rynku dostępne są również rozwiązania zintegrowane, które znacząco upraszczają proces instalacji. Producenci tacy jak Hager, Eaton, Legrand czy F&F oferują lampki sygnalizacyjne z fabrycznie wbudowanym zabezpieczeniem topikowym. Takie moduły nie tylko oszczędzają miejsce w rozdzielnicy, eliminując potrzebę montażu osobnego aparatu zabezpieczającego, ale także przyspieszają prace instalacyjne.
Porównując te metody, warto zwrócić uwagę na kilka aspektów. Bezpieczniki topikowe w modułach BZ-3 są zazwyczaj najtańsze i zajmują niewiele miejsca. Wyłączniki nadprądowe oferują łatwiejszy reset po zadziałaniu, ale są droższe i nieco większe. Lampki zintegrowane są najwygodniejsze w montażu i oszczędzają przestrzeń, jednak ich koszt jednostkowy może być wyższy. Niezależnie od wybranej metody, kluczowe jest indywidualne zabezpieczenie każdej fazy.
Kluczowa decyzja: Jak dobrać prąd znamionowy zabezpieczenia, by spać spokojnie?
Prawidłowy dobór prądu znamionowego zabezpieczenia dla kontrolek faz jest absolutnie kluczowy dla zapewnienia skutecznej ochrony i uniknięcia problemów. Stosowanie zabezpieczeń o zbyt wysokiej wartości, takich jak popularne 10 A czy nawet 6 A, jest poważnym błędem. Lampki kontrolne faz pobierają prąd rzędu kilkudziesięciu miliamperów, a zabezpieczenie o wartości 6 A lub 10 A jest po prostu zbyt "leniwe", aby zareagować na ewentualne zwarcie w obwodzie lampki. W praktyce oznacza to, że w razie awarii, zabezpieczenie nie zadziała, a prąd zwarciowy może uszkodzić lampkę, okablowanie, a nawet doprowadzić do pożaru, zanim zadziała zabezpieczenie główne obwodu.
Kolejnym ważnym aspektem jest zasada selektywności zabezpieczeń. Chodzi o to, aby w przypadku awarii w chronionym obwodzie (w tym przypadku lampce fazy), zadziałało tylko zabezpieczenie tego konkretnego obwodu, nie powodując wyłączenia innych, sprawnych części instalacji. Dlatego zabezpieczenie kontrolki faz musi być znacznie niższe niż zabezpieczenie całego obwodu, do którego jest podłączona. Zabezpieczenie o wartości 2 A jest często wystarczające i zapewnia odpowiednią selektywność, chroniąc lampkę przed skutkami zwarcia, a jednocześnie nie powodując niepotrzebnego wyłączenia całego obwodu.
W praktyce, rekomendowaną wartością prądu znamionowego zabezpieczenia dla kontrolek faz jest zazwyczaj 2 A. Należy pamiętać, że każda z trzech faz zasilających lampki musi być chroniona indywidualnie. Oznacza to zastosowanie trzech osobnych zabezpieczeń albo trzech bezpieczników topikowych w module, albo trzech miniaturowych wyłączników nadprądowych. Według danych InstalReporter.pl, prawidłowy dobór zabezpieczenia jest podstawą bezpieczeństwa każdej instalacji elektrycznej.
Praktyczny poradnik: Montaż zabezpieczenia kontrolek faz krok po kroku
Prawidłowy montaż zabezpieczeń kontrolek faz zapewnia ich skuteczną ochronę i minimalizuje ryzyko awarii. Zabezpieczenie powinno być umieszczone jak najbliżej punktu zasilania danej fazy, w szeregu z obwodem lampki. Dzięki temu chroni ono cały odcinek instalacji od tego punktu aż do samej lampki. W przypadku stosowania modułów z bezpiecznikami topikowymi, takich jak popularne moduły BZ-3, montaż jest prosty. Zazwyczaj moduł ten jest instalowany w rozdzielnicy na szynie DIN, a przewody fazowe L1, L2, L3 są doprowadzane do jego zacisków wejściowych. Następnie, przez bezpieczniki topikowe, przewody te są wyprowadzane do zacisków wyjściowych, do których podłączane są już lampki kontrolne.
Jeśli decydujemy się na zastosowanie trzech osobnych miniaturowych wyłączników nadprądowych (MCB), schemat podłączenia jest podobny, lecz zamiast modułu z bezpiecznikami używamy trzech pojedynczych wyłączników. Każdy z przewodów fazowych (L1, L2, L3) jest podłączany do wejścia odpowiedniego wyłącznika nadprądowego, a z jego wyjścia prowadzony jest do zacisku lampki kontrolnej danej fazy. Kluczowe jest tutaj indywidualne zabezpieczenie każdej fazy, co zapewnia maksymalną selektywność i bezpieczeństwo.
Warto również pamiętać o prawidłowym podłączeniu przewodu neutralnego (N), jeśli jest on wymagany przez konstrukcję lampek kontrolnych. W instalacjach trójfazowych, gdzie lampki sygnalizują obecność napięcia między fazą a neutralnym, przewód N jest doprowadzany bezpośrednio do lampek, bez pośrednictwa zabezpieczeń. Zawsze należy kierować się schematem podłączenia dostarczonym przez producenta lampek oraz stosować się do obowiązujących norm i przepisów elektrycznych.
Najczęstsze błędy instalacyjne i jak ich unikać: lista kontrolna dla elektryka
Błąd #1: Przewymiarowane zabezpieczenie. Jednym z najczęściej popełnianych błędów jest stosowanie zabezpieczeń o zbyt wysokim prądzie znamionowym, na przykład 6 A lub 10 A, do ochrony kontrolek faz. Jak już wielokrotnie podkreślano, lampki te pobierają znikomy prąd. Zabezpieczenie o tak dużej wartości nie zadziała w przypadku zwarcia w obwodzie lampki, co stwarza realne ryzyko uszkodzenia instalacji, a nawet pożaru. Skuteczne zabezpieczenie powinno mieć prąd znamionowy nieprzekraczający zazwyczaj 2 A.
Błąd #2: Jedno wspólne zabezpieczenie. Kolejnym częstym błędem jest próba zabezpieczenia wszystkich trzech faz jedną wspólną wkładką topikową lub jednym wyłącznikiem nadprądowym. Jest to rozwiązanie nieprawidłowe, które narusza zasadę selektywności. W przypadku awarii w obwodzie jednej fazy, zadziałałoby zabezpieczenie wspólne, wyłączając zasilanie wszystkich trzech faz, nawet jeśli pozostałe dwie są w pełni sprawne. Ponadto, takie rozwiązanie nie zapewnia indywidualnej ochrony każdej fazy.
Błąd #3: Niewłaściwa kolejność podłączenia i pominięcie przewodu N. Należy zawsze zwracać uwagę na prawidłową kolejność podłączania przewodów fazowych i neutralnego. Pominięcie przewodu neutralnego (N) w schemacie, jeśli jest on wymagany przez konstrukcję lampki, może skutkować jej nieprawidłowym działaniem lub brakiem sygnalizacji. Zawsze należy dokładnie zapoznać się ze schematem producenta i upewnić się, że wszystkie połączenia są wykonane zgodnie z instrukcją oraz obowiązującymi normami.
