Podłączanie nowego oświetlenia, takiego jak lampa czy żyrandol, może wydawać się skomplikowane, zwłaszcza gdy napotykamy na przewody w różnych kolorach. Ten artykuł przeprowadzi Cię krok po kroku przez proces bezpiecznego i prawidłowego podłączenia urządzenia elektrycznego, wykorzystując przewody czarny, brązowy i niebieski, zgodnie z polskimi normami bezpieczeństwa. Zrozumienie znaczenia każdego koloru oraz podstawowych zasad bezpieczeństwa jest kluczowe, aby uniknąć niebezpiecznych pomyłek i zapewnić prawidłowe działanie instalacji.
Twoje bezpieczeństwo jest najważniejsze: dlaczego poprawne podłączenie kolorów kabli ma kluczowe znaczenie?
Poprawne podłączenie przewodów elektrycznych to absolutna podstawa bezpieczeństwa zarówno dla Ciebie, jak i dla Twojej instalacji elektrycznej oraz podłączanych urządzeń. Pomyłka w tym procesie może prowadzić do bardzo poważnych konsekwencji. Mowa tu nie tylko o ryzyku porażenia prądem, które może być śmiertelne, ale także o możliwości spowodowania zwarcia, które z kolei może doprowadzić do pożaru. Uszkodzenie podłączanego urządzenia to najłagodniejszy z możliwych scenariuszy. Dlatego tak ważne jest, aby dokładnie wiedzieć, co oznacza każdy kolor kabla i jak należy go podłączyć. Według danych Extradom.pl, nawet drobne niedopatrzenie może mieć katastrofalne skutki.
Zanim zaczniesz: absolutne podstawy pracy z prądem, które musisz znać
Przed przystąpieniem do jakichkolwiek prac z instalacją elektryczną, musisz pamiętać o kilku fundamentalnych zasadach bezpieczeństwa. Po pierwsze i najważniejsze: zawsze bezwzględnie wyłącz zasilanie. Zlokalizuj główny wyłącznik prądu w swoim domu lub mieszkaniu i przełącz go w pozycję "wyłączony". Jeśli masz taką możliwość, wyłącz również bezpiecznik odpowiadający za obwód, w którym będziesz pracować. Nigdy nie polegaj tylko na jednym zabezpieczeniu. Następnie, użyj próbnika napięcia, aby upewnić się, że w przewodach, z którymi będziesz pracować, rzeczywiście nie ma napięcia. Sprawdź każdy przewód. Pamiętaj, że praca pod napięciem jest skrajnie niebezpieczna i nigdy nie powinna być wykonywana przez osoby bez odpowiednich uprawnień i doświadczenia. Wszystkie narzędzia, których używasz, muszą być izolowane, aby chronić Cię przed przypadkowym kontaktem z prądem. Przestrzeganie tych zasad to nie tylko kwestia wygody, ale przede wszystkim wymóg normy PN-HD 308 S2: 2007, która reguluje bezpieczeństwo instalacji elektrycznych.
Czym grozi pomyłka? Potencjalne skutki złego podłączenia przewodów
Konsekwencje błędnego podłączenia przewodów elektrycznych mogą być bardzo dotkliwe i obejmują szereg zagrożeń:
- Porażenie prądem: Dotknięcie przewodu fazowego, który został nieprawidłowo podłączony lub jest pod napięciem, może spowodować poważne obrażenia, a nawet śmierć.
- Zadziałanie zabezpieczeń lub zwarcie: Niewłaściwe połączenie może doprowadzić do zwarcia, czyli bezpośredniego połączenia przewodu fazowego z neutralnym lub ochronnym. Skutkuje to natychmiastowym przepływem bardzo dużego prądu, który zazwyczaj wybija bezpiecznik lub wyłącznik różnicowoprądowy, ale w skrajnych przypadkach może doprowadzić do uszkodzenia instalacji.
- Pożar: Zwarcie lub nadmierne obciążenie uszkodzonego obwodu może spowodować przegrzanie przewodów i materiałów izolacyjnych, co jest częstą przyczyną pożarów instalacji elektrycznych.
- Uszkodzenie urządzenia: Nieprawidłowe podłączenie może spowodować przepalenie podłączanej lampy, żyrandola lub innego urządzenia, czyniąc je niezdatnym do użytku.
- Nieprawidłowe działanie urządzenia: Nawet jeśli nie dojdzie do natychmiastowego uszkodzenia, urządzenie może działać nieprawidłowo, migotać, nie włączać się wcale, lub włączać się w nieoczekiwany sposób.
Warto podkreślić, że nawet przewód neutralny (niebieski), który zazwyczaj nie powinien znajdować się pod napięciem, przy nieprawidłowej instalacji może stać się niebezpieczny. Dlatego kluczowe jest prawidłowe rozróżnienie i podłączenie każdego z przewodów.

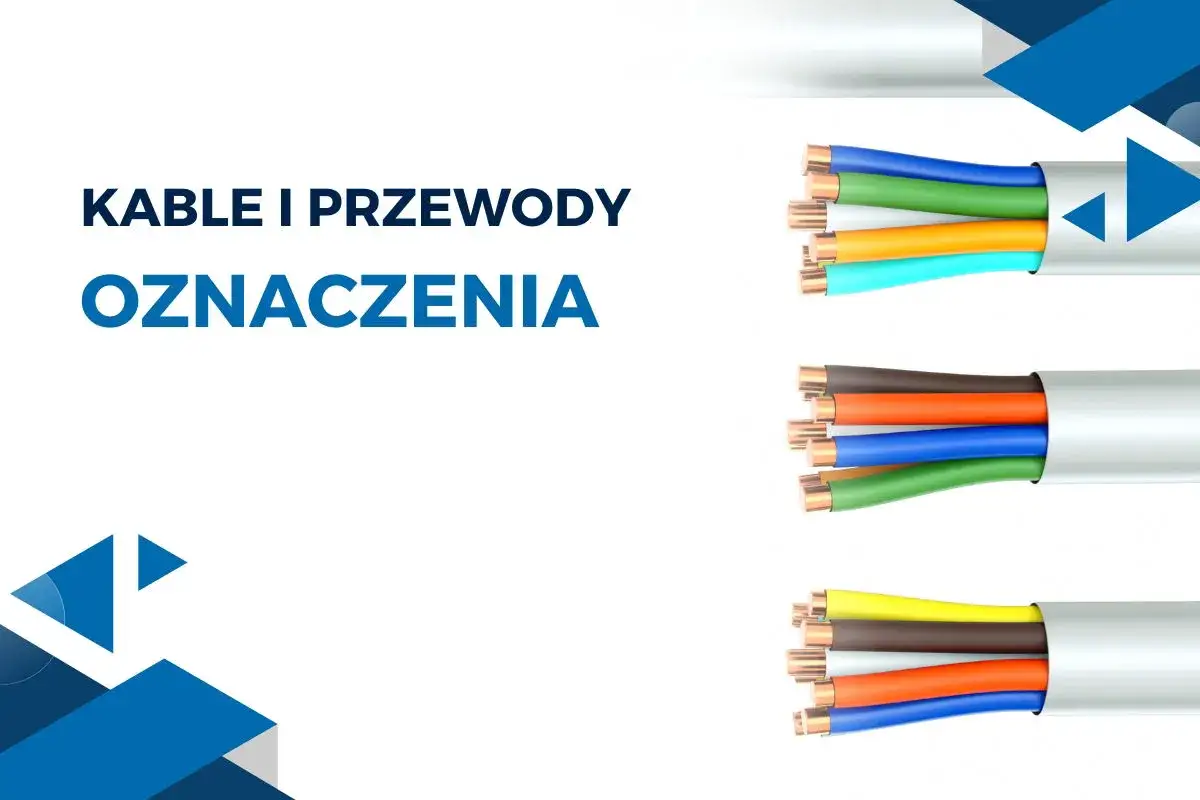

Jak rozszyfrować kolory kabli? Przewodnik po oznaczeniach w polskiej instalacji
Zgodnie z obowiązującą normą PN-HD 308 S2: 2007, kolory przewodów w instalacjach elektrycznych mają ściśle określone znaczenie, które jest kluczowe dla bezpieczeństwa. Rozumiejąc te oznaczenia, możesz uniknąć wielu potencjalnych problemów.
Przewód brązowy (L) gorąca żyła, czyli faza pod napięciem
Przewód brązowy jest jednym z przewodów fazowych. Oznacza się go symbolem 'L' (lub L1 w instalacjach trójfazowych). Jest to żyła, którą prąd elektryczny "płynie" do urządzenia. Przewód ten jest zawsze pod napięciem, gdy instalacja jest włączona. Dotknięcie go gołą ręką grozi porażeniem prądem. W instalacjach trójfazowych, brązowy przewód zazwyczaj oznacza pierwszą fazę.
Przewód czarny (L) druga faza czy przewód korespondencyjny? Rola w instalacji
Przewód czarny, podobnie jak brązowy, jest przewodem fazowym. W instalacjach jednofazowych, gdy mamy do czynienia z podwójnym włącznikiem światła (np. do sterowania żyrandolem z różnymi trybami świecenia lub kilkoma grupami żarówek), czarny przewód często pełni rolę drugiej fazy. Pozwala to na niezależne sterowanie dwoma obwodami oświetleniowymi. W instalacjach trójfazowych, czarny przewód oznacza drugą fazę (L2).
Przewód niebieski (N) neutralny, ale niezbędny do zamknięcia obwodu
Przewód niebieski to przewód neutralny, oznaczany symbolem 'N'. Jest on niezbędny do prawidłowego działania każdego urządzenia elektrycznego, ponieważ to on zamyka obwód elektryczny. Prąd, płynąc przez urządzenie, wraca do źródła właśnie przez przewód neutralny. Co do zasady, przewód neutralny nie powinien znajdować się pod napięciem. Jednakże, w przypadku nieprawidłowo wykonanej instalacji lub awarii, może on również stanowić zagrożenie, dlatego należy obchodzić się z nim z należytą ostrożnością.
A co, jeśli w instalacji jest też kabel żółto-zielony (PE)? Rola przewodu ochronnego
Chociaż w Twoim zapytaniu skupiamy się na przewodach czarnym, brązowym i niebieskim, niezwykle ważne jest wspomnienie o przewodzie żółto-zielonym. Jest to przewód ochronny (PE - Protective Earth), który stanowi kluczowy element bezpieczeństwa w nowoczesnych instalacjach. Jego główną funkcją jest ochrona przed porażeniem prądem w przypadku awarii urządzenia, na przykład gdy izolacja zostanie uszkodzona i metalowa obudowa znajdzie się pod napięciem. Przewód ochronny odprowadza wtedy prąd do ziemi, chroniąc użytkownika. Brak przewodu ochronnego (PE) w instalacji lub w podłączanym urządzeniu jest bardzo poważnym sygnałem ostrzegawczym i oznacza, że instalacja nie zapewnia pełnego bezpieczeństwa. W takiej sytuacji należy zachować szczególną ostrożność, a najlepiej skonsultować się z elektrykiem.

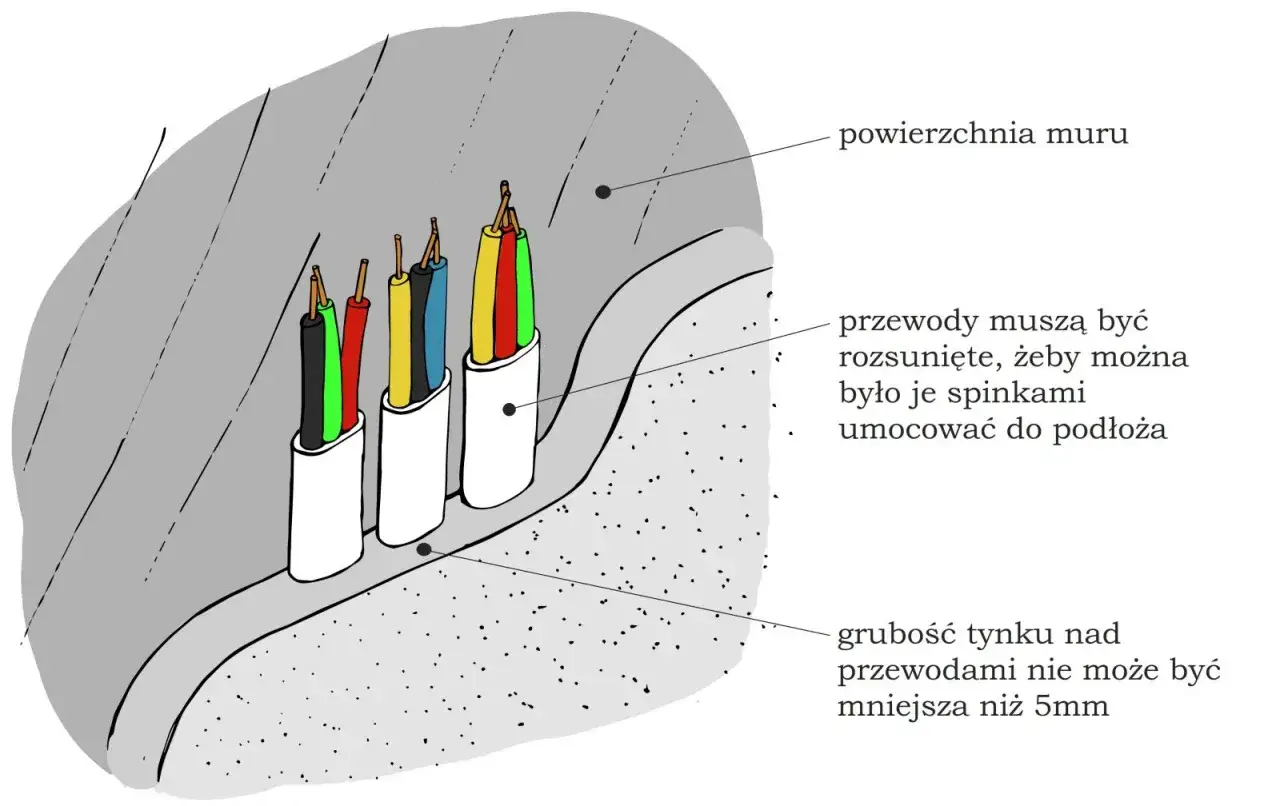

Jak podłączyć kable czarny, brązowy i niebieski? Instrukcja krok po kroku
Poniższa instrukcja opisuje, jak krok po kroku podłączyć urządzenie elektryczne (np. lampę, żyrandol) posiadające przewody czarny, brązowy i niebieski do instalacji domowej. Pamiętaj, że bezpieczeństwo jest najważniejsze, dlatego każdy krok musi być wykonany z najwyższą starannością.
-
Krok 1: Przygotowanie stanowiska pracy wyłącz bezpieczniki i sprawdź napięcie próbnikiem!
To absolutnie najważniejszy etap, którego nie wolno pominąć. Bezwzględnie wyłącz zasilanie w obwodzie, w którym będziesz pracować. Zlokalizuj główny wyłącznik prądu i przełącz go w pozycję "OFF". Następnie, jeśli to możliwe, wyłącz również bezpiecznik odpowiadający za dane pomieszczenie lub obwód. Po wyłączeniu zasilania, koniecznie sprawdź brak napięcia za pomocą próbnika napięcia. Dotknij końcówką próbnika każdego z przewodów w puszce instalacyjnej oraz w podłączanym urządzeniu. Dopiero gdy masz 100% pewności, że napięcie jest wyłączone, możesz przystąpić do dalszych prac. Przygotuj również niezbędne narzędzia: izolowane śrubokręty, ściągacz izolacji, a także odpowiednie złączki (np. kostki WAGO lub tradycyjne kostki połączeniowe).
-
Krok 2: Identyfikacja przewodów w suficie/ścianie oraz w podłączanym urządzeniu
Po upewnieniu się, że zasilanie jest wyłączone, dokładnie zidentyfikuj przewody w puszce instalacyjnej (w suficie lub ścianie) oraz przewody wychodzące z podłączanego urządzenia (lampy, żyrandola). W przypadku instalacji, po wyłączeniu zasilania, można (choć nie jest to zalecane dla początkujących) na chwilę włączyć zasilanie i użyć próbnika napięcia do precyzyjnego zidentyfikowania, który przewód jest fazowy (pod napięciem), a który neutralny. Pamiętaj, aby natychmiast po identyfikacji wyłączyć zasilanie. W podłączanym urządzeniu kolory przewodów powinny być zgodne z normą, a często są dodatkowo oznaczone symbolami: 'L' dla przewodu fazowego i 'N' dla przewodu neutralnego.
-
Krok 3: Scenariusz A podłączanie lampy do pojedynczego włącznika (jeden obwód)
W przypadku podłączania lampy do pojedynczego włącznika, który steruje jednym obwodem oświetleniowym, postępuj następująco: Połącz ze sobą przewód brązowy i przewód czarny wychodzące z lampy. Następnie te połączone przewody podłącz do jednego przewodu fazowego z instalacji. Może to być przewód brązowy lub czarny z puszki instalacyjnej zazwyczaj oba są pod napięciem i służą do zasilania. Przewód niebieski wychodzący z lampy podłącz do przewodu niebieskiego (neutralnego) z instalacji. Użyj do tego odpowiednich złączek, zapewniając solidne i bezpieczne połączenie.
-
Krok 4: Scenariusz B podłączanie żyrandola do podwójnego włącznika (dwa obwody)
Jeśli podłączasz żyrandol do podwójnego włącznika, który pozwala na niezależne sterowanie dwoma grupami oświetlenia, postępuj w następujący sposób: Przewód brązowy wychodzący z żyrandola podłącz do jednego z przewodów fazowych z instalacji (np. do przewodu brązowego z puszki, który będzie stanowił pierwszą fazę L1). Następnie przewód czarny wychodzący z żyrandola podłącz do drugiego przewodu fazowego z instalacji (np. do przewodu czarnego z puszki, który będzie drugą fazą L2). Na koniec, przewód niebieski wychodzący z żyrandola podłącz do przewodu niebieskiego (neutralnego) z instalacji. Dzięki takiemu podłączeniu będziesz mógł włączać i wyłączać poszczególne grupy żarówek za pomocą podwójnego włącznika.
Najczęstsze problemy i pułapki tego musisz unikać
Podczas prac z instalacją elektryczną, nawet przy zachowaniu ostrożności, mogą pojawić się pewne problemy. Znajomość typowych pułapek i sposobów ich rozwiązania pozwoli Ci uniknąć niebezpiecznych sytuacji i zapewnić prawidłowe działanie instalacji.
Co zrobić, gdy kolory kabli w starej instalacji są zupełnie inne?
Starsze instalacje elektryczne często nie przestrzegają obecnych norm dotyczących kolorów przewodów. Możesz natknąć się na przewody w kolorach takich jak czerwony, szary, biały, a nawet żółty, które mogą pełnić rolę fazowych lub neutralnych. W takiej sytuacji zachowaj szczególną ostrożność. Nigdy nie zakładaj, że kolor odpowiada jego funkcji. Używaj próbnika napięcia do dokładnej identyfikacji, który przewód jest fazowy, a który neutralny (pamiętaj o wyłączeniu zasilania przed pracą i włączeniu go tylko na czas pomiaru). Jeśli masz jakiekolwiek wątpliwości co do prawidłowej identyfikacji przewodów lub bezpiecznego wykonania połączenia, niezwłocznie wezwij wykwalifikowanego elektryka. Próby zgadywania w starych instalacjach są skrajnie ryzykowne.
Pomyliłem przewody i wybiło bezpiecznik jak zdiagnozować i naprawić błąd?
Jeśli po podłączeniu urządzenia lub włączeniu zasilania bezpiecznik natychmiast wybił, lub zadziałał wyłącznik różnicowoprądowy, oznacza to, że doszło do zwarcia lub przeciążenia. Natychmiast ponownie wyłącz zasilanie. Następnie dokładnie sprawdź wszystkie wykonane połączenia. Upewnij się, że przewody są prawidłowo połączone zgodnie ze schematem i instrukcją. Sprawdź, czy nie doszło do zetknięcia się przewodów fazowych z neutralnymi lub ochronnymi w niepożądanym miejscu, lub czy nie ma zwarcia w samym urządzeniu. Popraw wszelkie znalezione błędy. Dopiero po upewnieniu się, że połączenia są poprawne, możesz ponownie włączyć zasilanie. Pamiętaj, że wybicie bezpiecznika to wyraźny sygnał, że coś jest nie tak i wymaga natychmiastowej korekty.
Brak jednego z kolorów w puszce co to oznacza i jak postępować?
Jeśli w puszce instalacyjnej brakuje jednego z kluczowych przewodów, może to oznaczać różne rzeczy i stwarzać potencjalne zagrożenia. Na przykład, brak niebieskiego przewodu neutralnego uniemożliwi prawidłowe zamknięcie obwodu i działanie urządzenia. Co gorsza, brak żółto-zielonego przewodu ochronnego (PE) oznacza, że instalacja nie zapewnia podstawowego zabezpieczenia przed porażeniem w przypadku awarii. W takich sytuacjach zdecydowanie zaleca się wezwanie elektryka. Samodzielne próby "naprawienia" braku przewodu lub jego obejścia mogą być bardzo ryzykowne i prowadzić do niebezpiecznych sytuacji.
Przeczytaj również: Jak nauczyć się elektryki i uniknąć najczęstszych błędów w nauce
Sygnały ostrzegawcze, których nie wolno ignorować: kiedy musisz wezwać elektryka?
Istnieje szereg sygnałów ostrzegawczych, które bezwzględnie wymagają interwencji wykwalifikowanego elektryka. Nigdy ich nie ignoruj:
- Iskrzenie: Widoczne iskrzenie podczas włączania lub wyłączania urządzeń, lub w okolicach gniazdek i włączników.
- Zapach spalenizny: Charakterystyczny zapach palonej izolacji lub plastiku, często dochodzący z okolic gniazdek, włączników lub puszek połączeniowych.
- Przegrzewanie się elementów: Gniazdka, włączniki, przewody lub obudowy urządzeń stają się gorące w dotyku podczas normalnej pracy.
- Częste wybijanie bezpieczników: Jeśli bezpieczniki lub wyłączniki różnicowoprądowe wybijają się regularnie i bez wyraźnej przyczyny.
- Widoczne uszkodzenia izolacji: Pęknięcia, przetarcia lub inne uszkodzenia izolacji przewodów.
- Brak pewności: Wszelki brak pewności co do prawidłowości instalacji, własnych umiejętności lub bezpieczeństwa wykonywanych prac.
W takich sytuacjach najlepszym i najbezpieczniejszym rozwiązaniem jest zawsze powierzenie zadania profesjonaliście.
