Podczas remontu starszego mieszkania lub domu, zwłaszcza tego z instalacją pamiętającą czasy PRL, możesz natknąć się na prawdziwą łamigłówkę stare, często niejednoznaczne kolory kabli elektrycznych. Zrozumienie, co oznaczają te dawne oznaczenia, jest absolutnie kluczowe dla Twojego bezpieczeństwa. Niewłaściwe podłączenie przewodów może prowadzić do porażenia prądem, uszkodzenia sprzętu, a nawet pożaru. Ten artykuł pomoże Ci rozwikłać tę zagadkę i bezpiecznie przeprowadzić prace.
Bezpieczne rozróżnianie starych kolorów kabli elektrycznych w polskich instalacjach
- Norma PN-HD 308 S2:2007 wprowadziła ujednolicone standardy kolorystyczne przewodów w Polsce.
- W instalacjach z okresu PRL panowała mniejsza standaryzacja, a kolory mogły się różnić.
- Przewód fazowy (L) był często czarny, obecnie to brązowy, czarny lub szary.
- Przewód neutralny (N) zazwyczaj był i jest niebieski, ale w starych układach TN-C mógł pełnić funkcję ochronno-neutralną (PEN).
- Przewód ochronny (PE) jest żółto-zielony, ale w starszych instalacjach PEN (często niebieski) był największym źródłem pomyłek.
- Kluczowe dla bezpieczeństwa jest bezwzględne sprawdzenie funkcji każdego przewodu miernikiem, ponieważ sam kolor jest jedynie wskazówką.
Dlaczego stare kolory kabli to zagadka, którą musisz rozwiązać przed remontem?
Przystępując do prac remontowych czy modernizacyjnych w starszym budynku, natrafienie na instalację elektryczną z minionej epoki to niemal pewność. W takich przypadkach samo patrzenie na kolory przewodów może wprowadzić w błąd. Brak dogłębnego zrozumienia, co te dawne oznaczenia faktycznie oznaczają i jak mają się do dzisiejszych standardów, to prosta droga do kłopotów. Niewiedza w tym obszarze nie jest błahostką to potencjalne zagrożenie dla Twojego życia i zdrowia, a także dla Twojego dobytku. Dlatego zanim cokolwiek podłączysz, zanim zaczniesz wiercić czy skuwać, musisz poświęcić czas na rozszyfrowanie tych elektrycznych zagadek.
Potencjalne zagrożenia w Twojej ścianie: porażenie, zwarcie, pożar
Wyobraź sobie, że podłączasz nowe oświetlenie, a zamiast przyjemnego światła doświadczasz nieprzyjemnego "kopnięcia". To tylko jeden z mniej groźnych scenariuszy. Niewłaściwa identyfikacja przewodów w starej instalacji to tykająca bomba. Pomylenie przewodu fazowego z neutralnym może spowodować zwarcie, które uszkodzi nie tylko podłączone urządzenie, ale także bezpieczniki, a w skrajnych przypadkach doprowadzić do pożaru. Co gorsza, jeśli nie rozróżnisz przewodu ochronnego (PE) od neutralnego (N) lub ochronno-neutralnego (PEN), narażasz siebie i domowników na bezpośrednie ryzyko porażenia prądem, zwłaszcza przy dotknięciu obudowy metalowego urządzenia. W starych instalacjach, gdzie izolacja mogła ulec degradacji, ryzyko to jest jeszcze większe.
Kolor to nie wszystko: dlaczego w starym budownictwie nie można ufać pozorom?
W dzisiejszych czasach standardy są jasne i ujednolicone. Jednak w budownictwie z lat 70., 80. czy nawet wcześniejszych, panował względny chaos. Producenci kabli mogli stosować własne, niekoniecznie spójne oznaczenia, a z biegiem lat instalacje były często modyfikowane, nierzadko przez osoby bez odpowiednich kwalifikacji. Dlatego poleganie wyłącznie na kolorze przewodu w starej instalacji jest jak gra w rosyjską ruletkę. To, że przewód jest czarny, nie zawsze oznacza, że jest fazowy w sposób, w jaki go rozumiemy dzisiaj. Niebieski mógł być przewodem neutralnym, ale równie dobrze mógł pełnić podwójną rolę przewodu ochronno-neutralnego (PEN). Żółto-zielony, dzisiejszy symbol bezpieczeństwa, mógł nie istnieć wcale lub być stosowany nieregularnie. Zawsze traktuj kolor jako wskazówkę, a nie jako ostateczny dowód funkcji przewodu.
Od czerni do brązu: ewolucja standardów kolorystycznych w polskich instalacjach
Historia oznaczeń kolorystycznych kabli elektrycznych w Polsce jest fascynującą opowieścią o dążeniu do porządku i bezpieczeństwa. Przez lata, zwłaszcza w okresie intensywnej budowy osiedli mieszkaniowych w czasach PRL, brakowało jednolitego systemu, co generowało problemy identyfikacyjne. Dopiero wprowadzenie nowoczesnych norm europejskich przyniosło upragnioną standaryzację, ale dla tych, którzy pracują ze starszymi instalacjami, znajomość dawnych oznaczeń jest nadal niezbędna.
Instalacje z czasów PRL: jakich kolorów możesz się spodziewać?
W instalacjach elektrycznych pochodzących z okresu PRL, czyli mniej więcej do końca lat 80. XX wieku, standardy kolorystyczne nie były tak rygorystycznie przestrzegane jak dzisiaj. Najczęściej można było spotkać następujące oznaczenia: przewód fazowy (L) bywał koloru czarnego, ale zdarzały się również brązowe, a nawet czerwone czy białe, szczególnie w starszych systemach. Przewód neutralny (N) zazwyczaj był koloru niebieskiego. Największe wyzwanie stanowił przewód ochronny. W starszych, dwużyłowych instalacjach (układ TN-C), gdzie istniał tylko jeden przewód pełniący funkcję zarówno neutralną, jak i ochronną, nazywany przewodem PEN, najczęściej miał on kolor niebieski. Często praktykowano tzw. "zerowanie", polegające na połączeniu niebieskiego przewodu z bolcem ochronnym w gniazdku. W nieco nowszych instalacjach tego okresu mógł pojawić się już przewód żółto-zielony oznaczający PE, ale nie było to regułą.
Rok 2007 i norma PN-HD 308 S2: rewolucja, która ujednoliciła chaos
Przełomowym momentem dla polskiego budownictwa było wprowadzenie normy PN-HD 308 S2:2007. Ta norma, zgodna z europejskimi dyrektywami, miała na celu ujednolicenie oznaczeń kolorystycznych przewodów, eliminując chaos i podnosząc poziom bezpieczeństwa. Od tego momentu obowiązują jasne zasady: przewód fazowy (L) może mieć kolor brązowy, czarny lub szary. Przewód neutralny (N) jest zawsze koloru niebieskiego. Natomiast przewód ochronny (PE), który zapewnia bezpieczeństwo poprzez odprowadzenie ewentualnych prądów zwarciowych do ziemi, jest jednoznacznie oznaczony jako żółto-zielony. Ta zmiana była ogromnym krokiem naprzód, zapewniając spójność i ułatwiając pracę elektrykom w całej Europie.
Stary vs. Nowy System: Dekoder kolorów kabli elektrycznych, który musisz znać
Rozróżnienie przewodów w starej instalacji może być skomplikowane, zwłaszcza gdy kolory nie odpowiadają dzisiejszym standardom. Aby ułatwić Ci zadanie, przygotowałem swoisty "dekoder", który pomoże Ci zrozumieć kluczowe różnice i potencjalne pułapki. Pamiętaj jednak, że poniższe informacje to tylko wskazówki ostateczną weryfikację zawsze należy przeprowadzić za pomocą odpowiednich narzędzi pomiarowych.
Przewód fazowy (L): Czarny, brązowy, a może inny? Jak go zidentyfikować?

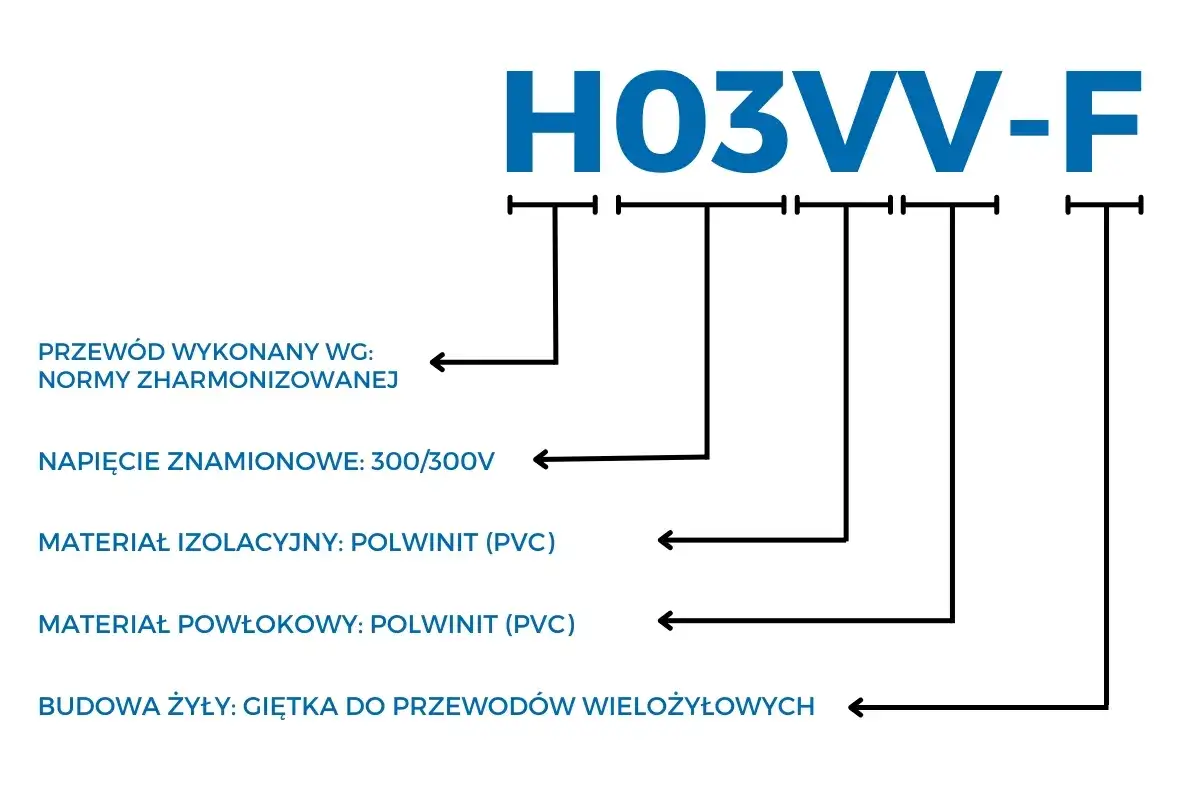

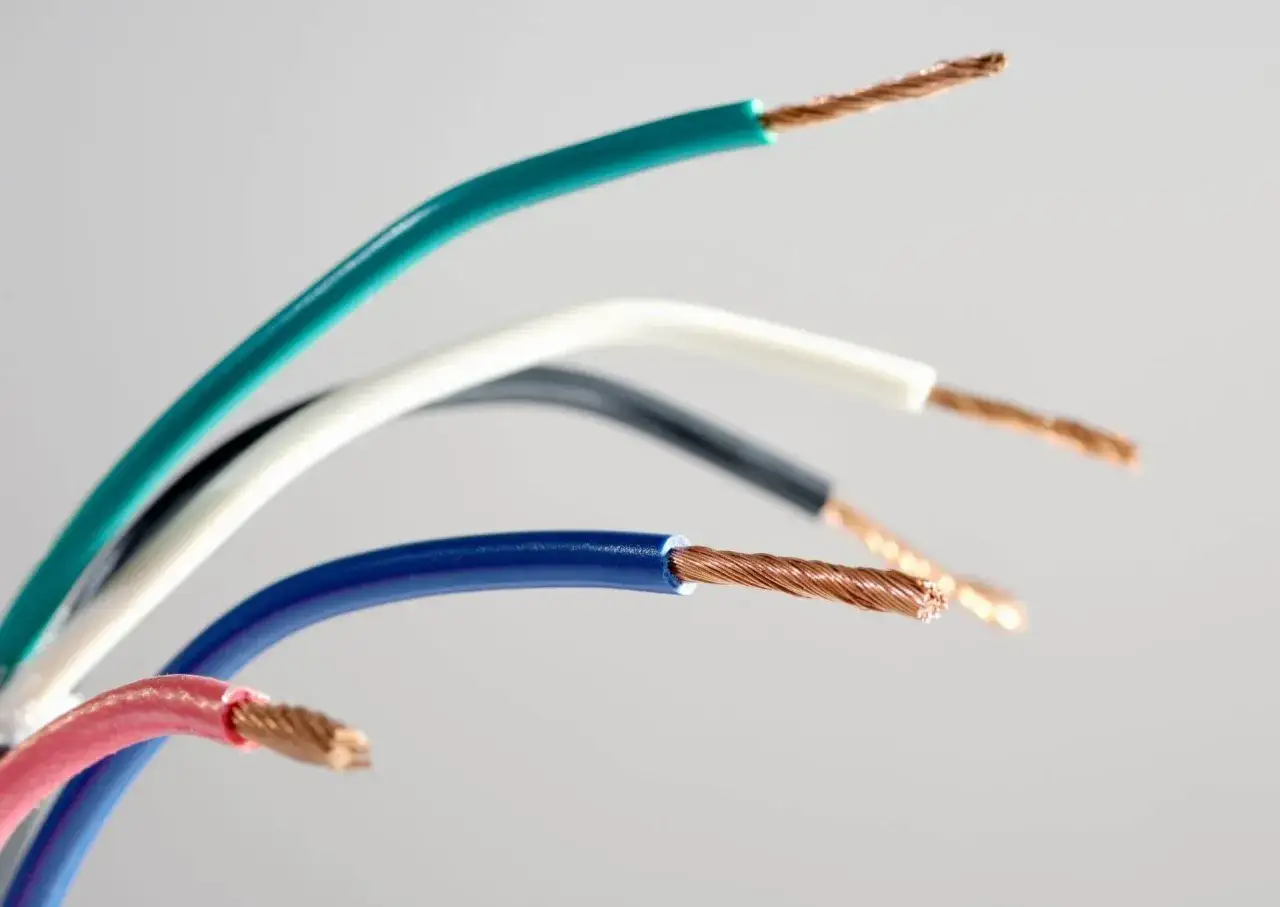

W starych instalacjach przewód fazowy (L) mógł przybierać różne barwy najczęściej był to czarny, ale nie można wykluczyć innych kolorów, takich jak brązowy, czerwony czy nawet biały. Dzisiejsze standardy są bardziej restrykcyjne: przewód fazowy to teraz brązowy, czarny lub szary. Kluczowe jest zrozumienie, że w starym budownictwie czarny kabel niekoniecznie musi być tym, czego się spodziewasz. Zawsze należy go zweryfikować, szczególnie jeśli planujesz podłączenie nowego urządzenia lub modernizację obwodu.
Przewód neutralny (N): Niebieski jedyny (prawie) stały punkt w instalacji
Kolor niebieski dla przewodu neutralnego (N) jest jednym z najbardziej konsekwentnych oznaczeń, które przetrwało ewolucję norm. Zarówno w starych, jak i nowych instalacjach, niebieski przewód najczęściej oznacza przewód neutralny. Jednakże, w kontekście starych instalacji, musisz być szczególnie ostrożny. W układach TN-C, które były powszechne w budownictwie z okresu PRL, niebieski przewód mógł pełnić podwójną funkcję neutralną i ochronną (PEN). Ta sytuacja jest kluczowa i wymaga szczególnej uwagi podczas prac.
Największa pułapka: Jak odróżnić przewód ochronny (PE) od ochronno-neutralnego (PEN)?
To właśnie tutaj kryje się największe niebezpieczeństwo w starych instalacjach. Przewód ochronny (PE) jest dzisiaj zawsze żółto-zielony i jego zadaniem jest odprowadzanie prądu do ziemi w przypadku awarii, chroniąc przed porażeniem. Z kolei przewód ochronno-neutralny (PEN) w starszych układach TN-C, często oznaczony kolorem niebieskim, łączył funkcje przewodu neutralnego i ochronnego. Pomylenie tych dwóch typów przewodów jest skrajnie niebezpieczne. Podłączenie przewodu fazowego do przewodu PEN, który jest jednocześnie połączony z obudową urządzenia, może spowodować, że cała obudowa znajdzie się pod napięciem. Podobnie, jeśli próbujesz "zerować" gniazdko, łącząc przewód neutralny z bolcem ochronnym, a w rzeczywistości jest to przewód PEN, możesz stworzyć niebezpieczną sytuację. Zawsze upewnij się, czy Twoja instalacja posiada osobny przewód ochronny PE (żółto-zielony), czy też jest to starszy układ z przewodem PEN.
Praktyczny poradnik: Jak bezpiecznie rozpoznać przewody w starej instalacji krok po kroku?
Praca ze starą instalacją elektryczną wymaga nie tylko wiedzy, ale przede wszystkim żelaznej dyscypliny i bezwzględnego przestrzegania zasad bezpieczeństwa. Sam kolor kabla to tylko wstępna wskazówka. Oto krok po kroku, jak bezpiecznie zidentyfikować poszczególne przewody, minimalizując ryzyko. Pamiętaj, że jeśli nie czujesz się pewnie, zawsze lepiej wezwać profesjonalistę.
Krok 1: Bezwzględne wyłączenie zasilania Twoja pierwsza linia obrony
To absolutnie najważniejszy etap, od którego musisz zacząć. Nigdy nie pracuj przy instalacji pod napięciem! Oznacza to nie tylko wyłączenie bezpiecznika odpowiadającego za dany obwód, ale przede wszystkim wyłączenie głównego wyłącznika prądu dla całego budynku lub mieszkania. Upewnij się, że zasilanie jest odcięte. Możesz to sprawdzić, próbując włączyć światło lub inne urządzenie w pomieszczeniu, w którym pracujesz. Dopiero gdy masz 100% pewności, że prąd jest wyłączony, możesz przejść do kolejnych kroków.
Krok 2: Niezbędne narzędzia co wybrać: prosty próbnik czy multimetr?
Do bezpiecznej identyfikacji przewodów potrzebujesz odpowiednich narzędzi. Najprostszym rozwiązaniem jest próbnik napięcia, często potocznie nazywany "neonówką". Jest to małe urządzenie z metalową końcówką i diodą, która świeci, gdy wykryje napięcie. Jest tani i łatwy w użyciu, ale jego wadą jest to, że informuje jedynie o obecności napięcia, a nie o jego wartości czy rodzaju. Bardziej zaawansowanym i pewniejszym narzędziem jest multimetr. Pozwala on nie tylko na sprawdzenie obecności napięcia, ale także na pomiar jego wartości (np. napięcia międzyfazowego, fazy do ziemi, fazy do zera), a także na sprawdzanie ciągłości obwodu. W przypadku starych instalacji, gdzie niepewność co do funkcji przewodów jest duża, multimetr jest zdecydowanie lepszym wyborem.
Krok 3: Weryfikacja przewodów w praktyce co i jak mierzyć, by mieć 100% pewności?
Po wyłączeniu zasilania i przygotowaniu narzędzi, możesz przystąpić do pomiarów.
- Identyfikacja przewodu fazowego (L): Po włączeniu głównego zasilania, dotknij jedną sondą multimetru (lub końcówką próbnika) do każdego z przewodów, a drugą sondą (lub dotykając metalowego elementu instalacji, np. puszki) do przewodu ochronnego (jeśli jest widoczny, żółto-zielony) lub do bolca ochronnego w gniazdku. Jeśli multimetr wskaże napięcie (np. ok. 230V) lub próbnik zaświeci, masz do czynienia z przewodem fazowym.
- Identyfikacja przewodu neutralnego (N) i ochronnego (PE/PEN): Po zidentyfikowaniu przewodu fazowego (L), ponownie wyłącz zasilanie. Teraz, mając pewność, który przewód jest fazowy, możesz go oznaczyć. Następnie, włączając zasilanie, możesz sprawdzić pozostałe przewody. Pomiędzy przewodem fazowym (L) a przewodem neutralnym (N) powinno być napięcie ok. 230V. Pomiędzy przewodem fazowym (L) a przewodem ochronnym (PE) również powinno być napięcie ok. 230V. Pomiędzy przewodem neutralnym (N) a przewodem ochronnym (PE) napięcie powinno być bliskie zeru (w idealnej sytuacji). W przypadku starszych instalacji z przewodem PEN, pomiar między fazą a PEN będzie ok. 230V, a między N a PE (którym jest PEN) również ok. 230V, co jest kluczową różnicą w stosunku do układu z osobnym PE. Najpewniejszą metodą jest pomiar napięcia między dwoma przewodami.
Najczęstsze błędy i mity dotyczące starych instalacji: tego unikaj jak ognia!
Praca ze starymi instalacjami elektrycznymi obarczona jest wieloma mitami i niebezpiecznymi praktykami, które narosły przez lata. Wiedza o tym, czego unikać, jest równie ważna, jak wiedza o tym, jak postępować. Pozwoli Ci to uchronić się przed poważnymi konsekwencjami.
Mit: "Przewód niebieski to zawsze zero". Kiedy to założenie jest śmiertelnie niebezpieczne?
To jedno z najbardziej powszechnych i jednocześnie najbardziej niebezpiecznych założeń dotyczących starych instalacji. Jak już wspominałem, w starszych układach TN-C, które dominowały w budownictwie z okresu PRL, niebieski przewód często pełnił podwójną funkcję przewodu ochronno-neutralnego (PEN). Oznacza to, że był on połączony zarówno z punktem neutralnym sieci, jak i z przewodem ochronnym odprowadzającym prąd do ziemi. Jeśli założysz, że niebieski przewód to "tylko zero" i podłączysz do niego fazę, ryzykujesz nie tylko zwarcie, ale przede wszystkim możesz doprowadzić do sytuacji, w której obudowy metalowych urządzeń AGD lub RTV, podłączonych do tego samego obwodu, znajdą się pod śmiertelnym napięciem.
Błąd: "Zerowanie na czuja" czym grozi nieprawidłowe mostkowanie w gniazdku?
"Zerowanie" to termin, który często pojawia się w kontekście starych instalacji. Polegało ono na połączeniu przewodu neutralnego (lub PEN) z bolcem ochronnym w gniazdku. Choć w pewnych warunkach i przy prawidłowym wykonaniu miało swoje uzasadnienie w starszych systemach, "zerowanie na czuja" przez osoby bez odpowiednich kwalifikacji jest ekstremalnie ryzykowne. Nieprawidłowe połączenie, brak pewności co do funkcji przewodu, czy zastosowanie niewłaściwych materiałów, może doprowadzić do porażenia prądem każdego, kto dotknie obudowy podłączonego urządzenia. Współczesne instalacje wymagają osobnego przewodu ochronnego PE, a próby "zerowania" w starych instalacjach powinny być wykonywane wyłącznie przez doświadczonych elektryków.
Mit: "Skoro działało przez 50 lat, to jest bezpieczne" dlaczego to myślenie jest błędne?
To bardzo kuszące myślenie, ale jednocześnie skrajnie błędne i niebezpieczne. Fakt, że instalacja elektryczna działała przez wiele lat, nie oznacza, że jest bezpieczna według dzisiejszych standardów. Materiały izolacyjne kabli z biegiem czasu tracą swoje właściwości, stają się kruche i podatne na uszkodzenia. Obciążenie elektryczne w naszych domach drastycznie wzrosło mamy znacznie więcej urządzeń elektronicznych, które pobierają prąd. Stara instalacja, zaprojektowana na inne potrzeby, może nie być w stanie bezpiecznie obsłużyć obecnych obciążeń, co prowadzi do przegrzewania się przewodów i ryzyka pożaru. Bezpieczeństwo to nie tylko "działanie", ale przede wszystkim zgodność z aktualnymi normami i zapewnienie ochrony przed zagrożeniami.
Twoja instalacja ma ponad 30 lat? Kiedy wezwanie elektryka jest nie wyborem, a obowiązkiem
Praca z instalacją elektryczną, zwłaszcza tą starszą, to obszar, w którym nie ma miejsca na improwizację czy podejmowanie ryzyka. Istnieją sytuacje, w których samodzielne działania są nie tylko niewskazane, ale wręcz niebezpieczne. W takich momentach wezwanie wykwalifikowanego elektryka staje się nie opcją, a absolutnym obowiązkiem.
Sygnały alarmowe, których nie możesz zignorować: migotanie światła, swąd spalenizny, "kopanie" obudów
Twoja instalacja wysyła Ci sygnały, że coś jest nie tak? Nie lekceważ ich. Migotanie świateł, zwłaszcza gdy nie jest to spowodowane awarią żarówki, może świadczyć o niestabilnym połączeniu lub problemach z napięciem. Swąd spalenizny wydobywający się z gniazdka, włącznika czy puszki elektrycznej to sygnał alarmowy najwyższego stopnia może oznaczać przegrzewanie się przewodów lub izolacji, co jest bezpośrednim zagrożeniem pożarowym. Jeśli podczas dotykania obudowy metalowego urządzenia (np. pralki, lodówki, komputera) czujesz nieprzyjemne "kopanie", to znak, że przewód ochronny nie działa prawidłowo lub go nie ma, a obudowa znajduje się pod napięciem. Inne objawy to np. częste przepalanie bezpieczników, iskrzenie przy włącznikach, czy przegrzewające się gniazdka. W każdej z tych sytuacji natychmiast wezwij elektryka.
Przeczytaj również: Ile kosztuje roboczogodzina elektryka? Sprawdź, co wpływa na ceny

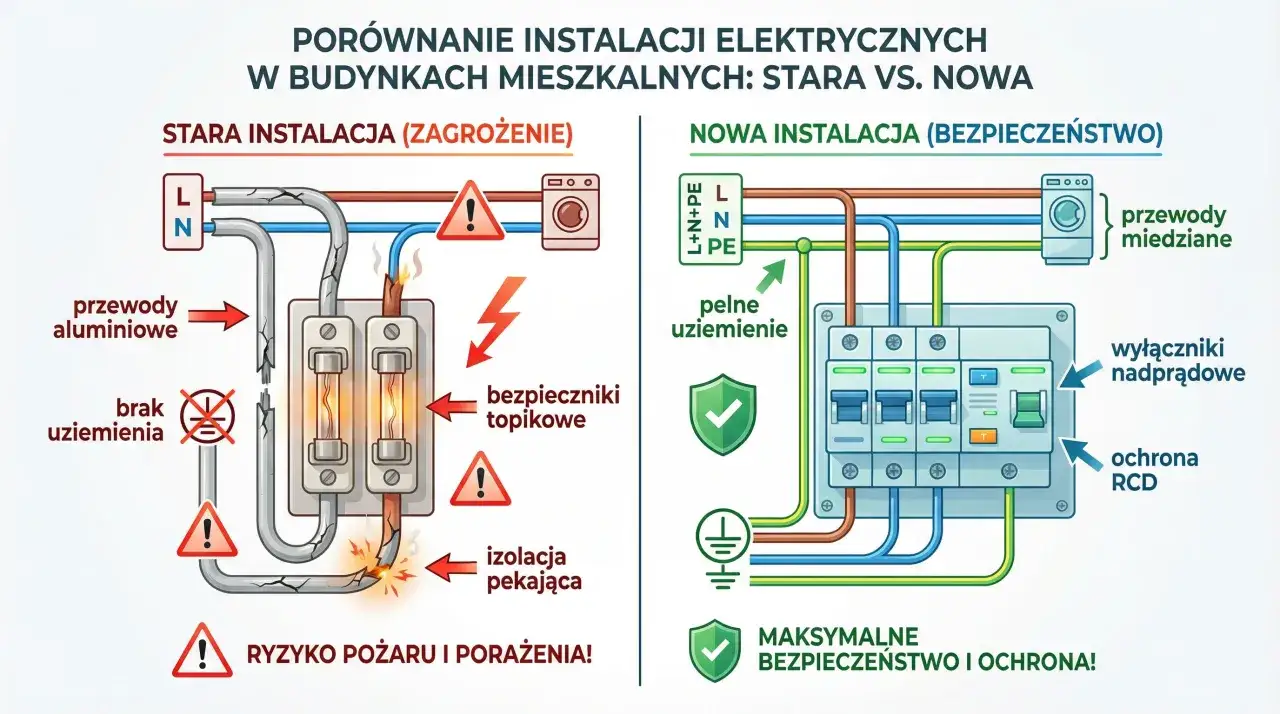

Modernizacja do układu trójprzewodowego inwestycja w bezpieczeństwo Twojej rodziny
Współczesne instalacje elektryczne opierają się na układzie trójprzewodowym, który zapewnia najwyższy poziom bezpieczeństwa. Oznacza to posiadanie trzech rodzajów przewodów: fazowego (L), neutralnego (N) i ochronnego (PE). Przewód ochronny PE jest kluczowy jego zadaniem jest odprowadzenie prądu w przypadku awarii do ziemi, chroniąc użytkowników przed porażeniem. Wiele starych instalacji, zwłaszcza tych z okresu PRL, to układy dwuprzewodowe (TN-C), gdzie przewód PEN pełnił obie funkcje. Modernizacja instalacji do układu trójprzewodowego z osobnym przewodem PE to nie tylko kwestia zgodności z normami, ale przede wszystkim fundamentalna inwestycja w bezpieczeństwo Twojej rodziny i Twojego mienia. Pozwala na prawidłowe podłączenie nowoczesnych urządzeń, zwiększa odporność na przepięcia i minimalizuje ryzyko porażenia prądem. Jeśli Twoja instalacja ma ponad 30 lat, rozważ przeprowadzenie takiej modernizacji.
