Rozdzielnica elektryczna: Jak zrozumieć i opisać? Poradnik

Rozdzielnica elektryczna to serce każdej domowej instalacji, odpowiedzialne za bezpieczny rozdział energii elektrycznej do poszczególnych obwodów. Zrozumienie jej budowy, funkcji poszczególnych elementów oraz zasad prawidłowego opisu jest kluczowe nie tylko dla elektryków, ale także dla każdego właściciela domu, który dba o bezpieczeństwo i funkcjonalność swojego gniazdka z prądem.

Rozdzielnia elektryczna ciche serce Twojego domu. Dlaczego jej prawidłowy opis jest kluczowy?

Rozdzielnica elektryczna, często nazywana sercem domowej instalacji, pełni fundamentalną rolę w dystrybucji energii elektrycznej do wszystkich zakątków budynku. To właśnie tutaj prąd z sieci energetycznej jest dzielony na poszczególne obwody, które zasilają lampy, gniazdka, a także bardziej wymagające urządzenia. Ale jej zadanie to nie tylko rozdział to przede wszystkim ochrona. Chroni zarówno same obwody przed uszkodzeniami, jak i użytkowników przed niebezpiecznymi skutkami awarii. Dlatego tak ważne jest, aby rozdzielnica była nie tylko sprawna, ale także czytelnie opisana i logicznie zorganizowana. Prawidłowy opis wpływa bezpośrednio na bezpieczeństwo, ułatwia szybkie zlokalizowanie i wyłączenie konkretnego obwodu w razie potrzeby, a także zapewnia zgodność z obowiązującymi normami, takimi jak PN-EN 61439, która określa wymagania dotyczące urządzeń rozdzielnic niskiego napięcia. W codziennym użytkowaniu, czytelny opis rozdzielnicy to gwarancja spokoju i komfortu, pozwalająca uniknąć niepotrzebnego stresu w sytuacjach awaryjnych.

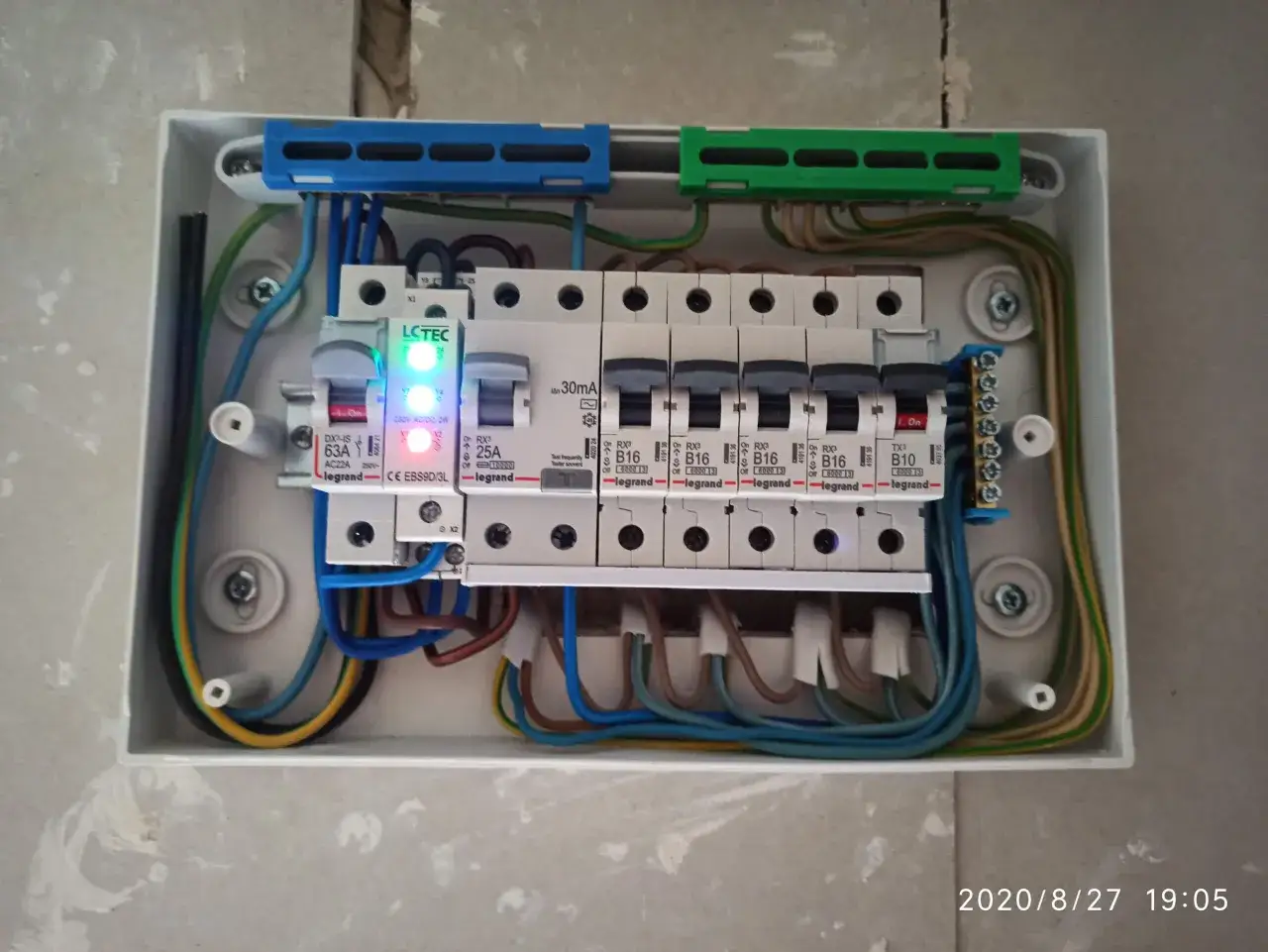

Zaglądamy do środka: Anatomia nowoczesnej rozdzielnicy domowej

Nowoczesna rozdzielnica domowa to zbiór wyspecjalizowanych urządzeń, z których każde ma swoje konkretne zadanie. Przyjrzyjmy się bliżej kluczowym komponentom, które zapewniają bezpieczeństwo i prawidłowe funkcjonowanie naszej instalacji.

• Rozłącznik izolacyjny (wyłącznik główny): Można go śmiało nazwać "przyciskiem bezpieczeństwa". Jego główną funkcją jest całkowite odłączanie zasilania całej instalacji elektrycznej od sieci. Jest to kluczowe narzędzie podczas prac konserwacyjnych, napraw lub w sytuacjach awaryjnych, gdy konieczne jest odcięcie prądu od całego budynku.
• Wyłączniki nadprądowe (MCB - Miniature Circuit Breaker): To mali "strażnicy poszczególnych obwodów". Każdy wyłącznik nadprądowy chroni jeden lub kilka punktów poboru energii (np. grupę gniazdek, oświetlenie w jednym pomieszczeniu) przed skutkami zwarć i przeciążeń. Gdy prąd płynący w obwodzie przekroczy bezpieczny limit, wyłącznik automatycznie zadziała, przerywając obwód i zapobiegając uszkodzeniu przewodów lub urządzeń.
• Wyłączniki różnicowoprądowe (RCD - Residual Current Device): To absolutnie niezbędna ochrona przed porażeniem prądem. Wyłącznik różnicowoprądowy wykrywa nawet niewielkie różnice w przepływie prądu między przewodem fazowym a neutralnym, które mogą świadczyć o tym, że prąd "ucieka" przez ciało człowieka do ziemi. W takich sytuacjach RCD błyskawicznie odcina zasilanie. W Polsce, zgodnie z przepisami, wyłączniki różnicowoprądowe o czułości 30mA są obowiązkowe dla wszystkich obwodów gniazd wtykowych oraz dla obwodów zasilających urządzenia w pomieszczeniach wilgotnych, takich jak łazienki czy kuchnie.
• Ograniczniki przepięć (SPD - Surge Protection Device): Stanowią one "tarczę" dla Twojego cennego sprzętu RTV i AGD. Ograniczniki przepięć chronią urządzenia elektroniczne przed nagłymi skokami napięcia, które mogą być spowodowane na przykład wyładowaniami atmosferycznymi (uderzeniami pioruna) lub przepięciami sieciowymi. Bez SPD, nawet odległe uderzenie pioruna może spowodować kosztowne uszkodzenia telewizora, komputera czy lodówki.
• Szyny, złączki i lampki sygnalizacyjne: Szyny montażowe DIN to standardowe elementy, na których mocuje się wszystkie wymienione wyżej aparaty modułowe, zapewniając ich stabilne i uporządkowane rozmieszczenie. Złączki służą do pewnego i bezpiecznego połączenia przewodów, a lampki sygnalizacyjne mogą informować o stanie pracy poszczególnych obwodów lub o obecności napięcia.

Jak czytać i rozumieć opis rozdzielnicy? Praktyczny przewodnik dla każdego

Rozdzielnica, nawet najlepiej wyposażona, staje się w pełni funkcjonalna dopiero wtedy, gdy jej układ jest czytelny i zrozumiały. Oto kilka praktycznych wskazówek, jak interpretować oznaczenia i dlaczego warto zadbać o precyzyjny opis każdego obwodu.

• Kluczowe symbole i oznaczenia: Wewnątrz rozdzielnicy można znaleźć wiele symboli i skrótów. Najważniejsze to oznaczenia samych aparatów (np. MCB, RCD, SPD) oraz opisy poszczególnych obwodów. Kluczowe jest, aby te opisy były trwałe i jednoznaczne. Unikaj odręcznych, nieczytelnych notatek, które z czasem mogą stać się niezrozumiałe lub ulec zatarciu. Najlepszym rozwiązaniem są profesjonalnie wykonane etykiety, umieszczone tuż obok każdego wyłącznika.

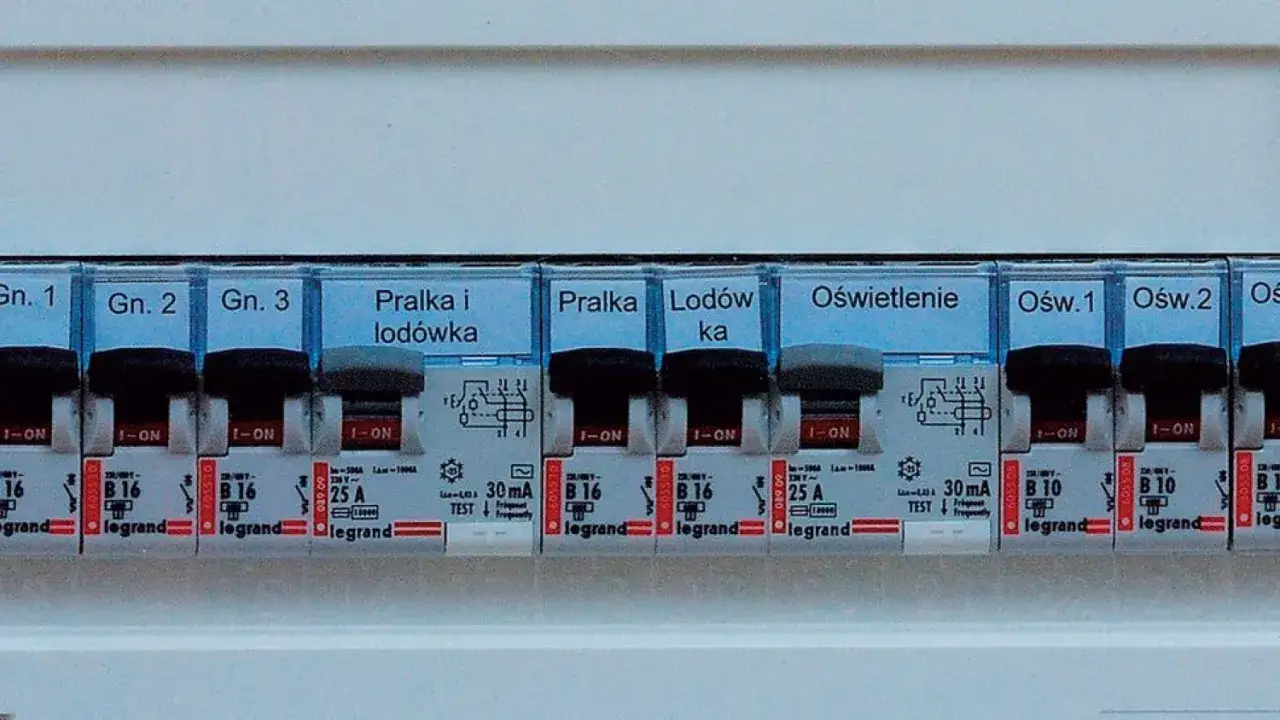

• Logika opisów obwodów: Proste opisy typu "Gniazdka" czy "Światło" są często niewystarczające. Aby zapewnić bezpieczeństwo i łatwość obsługi, każdy obwód powinien być precyzyjnie oznaczony. Przykłady dobrych opisów to: "Gniazda salon", "Oświetlenie kuchnia", "Płyta indukcyjna", "Pralka łazienka". Dobre planowanie instalacji z odpowiednią liczbą oddzielnych obwodów jest równie ważne. Standardem jest oddzielenie obwodów oświetlenia od obwodów gniazd wtykowych, a także dedykowanie osobnych obwodów dla urządzeń o dużej mocy, takich jak płyta indukcyjna, piekarnik czy bojler.
• Schemat jednokreskowy: Schemat jednokreskowy to nic innego jak "mapa Twojej instalacji elektrycznej". Przedstawia on w uproszczony sposób sposób połączenia wszystkich elementów instalacji, od przyłącza, przez rozdzielnicę, aż po poszczególne obwody i punkty poboru energii. Posiadanie aktualnego schematu jednokreskowego jest niezwykle ważne dla bezpieczeństwa, ułatwia szybką diagnostykę problemów, a także jest niezbędne przy wszelkich pracach modernizacyjnych czy rozbudowie instalacji. Według danych Onninen.pl, schemat jednokreskowy jest podstawowym dokumentem przy odbiorze instalacji.

Stara vs. nowa rozdzielnica rewolucja w bezpieczeństwie na przestrzeni lat

Technologia elektryczna rozwija się w zawrotnym tempie, a wraz z nią zmieniają się standardy bezpieczeństwa instalacji elektrycznych. Porównanie starych i nowych rozwiązań w zakresie rozdzielnic pokazuje, jak ogromny postęp dokonał się w dziedzinie ochrony użytkowników i ich mienia.

• Bezpieczniki topikowe a nowoczesne wyłączniki: Dawniej podstawowym zabezpieczeniem były bezpieczniki topikowe, które po zadziałaniu należało wymienić. Dzisiaj dominują nowoczesne wyłączniki nadprądowe (MCB) i różnicowoprądowe (RCD). MCB-y chronią przed przeciążeniem i zwarciem, a po zadziałaniu wystarczy je ponownie włączyć. RCD-y natomiast zapewniają kluczową ochronę przed porażeniem prądem, której bezpieczniki topikowe nie oferują. Nowoczesne rozwiązania są nie tylko bezpieczniejsze, ale także znacznie wygodniejsze w obsłudze.
• Brak "różnicówki" w starej instalacji: Starsze instalacje często nie posiadają wyłączników różnicowoprądowych. Jest to poważne zagrożenie, ponieważ brak RCD oznacza brak podstawowej ochrony przed porażeniem prądem, szczególnie w miejscach, gdzie ryzyko jest największe w łazienkach, kuchniach czy przy korzystaniu z urządzeń elektrycznych na zewnątrz. Dodanie wyłączników różnicowoprądowych do istniejącej instalacji jest jednym z najskuteczniejszych sposobów na znaczące podniesienie poziomu bezpieczeństwa domowników.
• Kiedy modernizacja rozdzielnicy jest absolutną koniecznością?: Istnieje kilka sytuacji, w których modernizacja rozdzielnicy elektrycznej staje się nie tyle opcją, co absolutną koniecznością. Należą do nich: przestarzałe bezpieczniki topikowe, brak wyłączników różnicowoprądowych, niewystarczająca liczba obwodów dla współczesnych potrzeb (np. dla urządzeń o dużej mocy), częste awarie i wybijanie zabezpieczeń, a także planowana rozbudowa instalacji lub wymiana dużych urządzeń AGD. W takich przypadkach inwestycja w nową, bezpieczną rozdzielnicę jest kluczowa.

Profesjonalny opis rozdzielnicy do celów formalnych co musi zawierać?

Poza codziennym użytkowaniem, rozdzielnica elektryczna musi spełniać również formalne wymogi, szczególnie w kontekście odbiorów technicznych i dokumentacji budowlanej. Profesjonalny opis jest wtedy nieodzowny.

• Kiedy potrzebujesz oficjalnego opisu?: Formalny opis rozdzielnicy jest wymagany w kilku kluczowych sytuacjach. Najczęściej jest to niezbędne podczas odbioru technicznego nowego budynku lub po zakończeniu generalnego remontu instalacji elektrycznej. Jest również wymagany przy sporządzaniu protokołów pomiarowych, podczas inspekcji przeprowadzanych przez nadzór budowlany lub inne uprawnione organy, a także jako część dokumentacji technicznej przekazywanej właścicielowi nieruchomości.
• Elementy składowe dokumentacji dla elektryka i nadzoru budowlanego: Profesjonalny opis rozdzielnicy, przygotowywany z myślą o elektrykach i urzędnikach, musi być kompleksowy. Powinien zawierać:
  • Tabliczkę znamionową: Zawierającą podstawowe dane producenta i parametry rozdzielnicy.
  • Precyzyjne oznaczenia aparatury modułowej: Każdy wyłącznik, RCD, SPD musi być jasno opisany. Oznaczenie powinno zawierać nie tylko typ aparatu, ale także jego parametr (np. 16A, 30mA) oraz jednoznaczny opis obwodu, który chroni (np. "Gniazda parter", "Oświetlenie piętro", "Pompa CO").
  • Jednokreskowy schemat instalacji: Jak wspomniano wcześniej, jest to kluczowy element dokumentacji, przedstawiający całą strukturę instalacji.
  • Dokumentację techniczną: Instrukcje obsługi, certyfikaty zgodności aparatury.

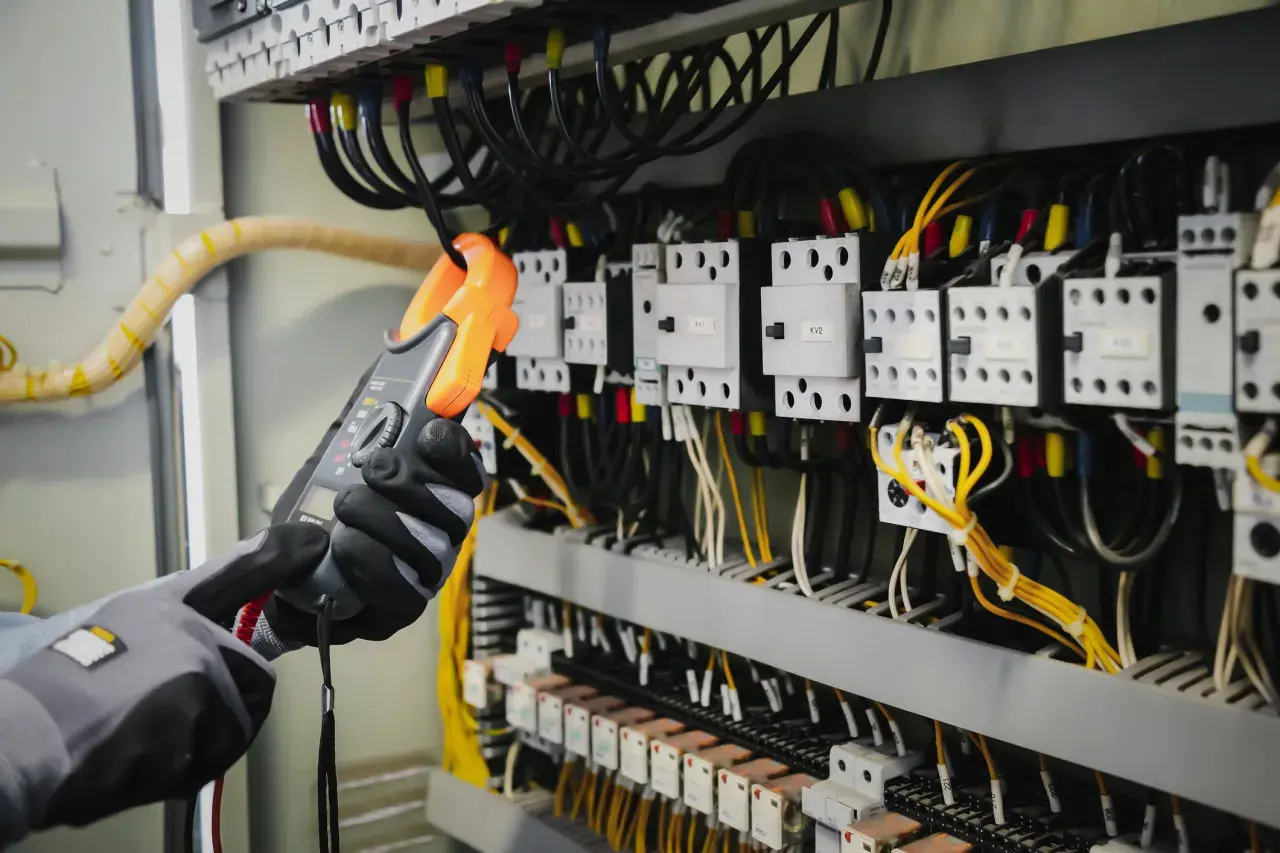

  • Protokoły z pomiarów: Potwierdzające prawidłowe działanie instalacji i jej parametry elektryczne (np. rezystancja izolacji, skuteczność ochrony przeciwporażeniowej).
  Całość musi być zgodna z obowiązującymi normami, w tym PN-EN 61439, która reguluje budowę urządzeń rozdzielnic niskiego napięcia.
• Najczęstsze błędy w opisie technicznym i jak ich unikać: Typowe błędy w dokumentacji technicznej to przede wszystkim nieczytelne, odręczne opisy, brak aktualnego schematu jednokreskowego, a także niekompletne dane dotyczące aparatury. Aby ich uniknąć, należy zawsze stosować trwałe etykiety, tworzone za pomocą drukarki etykiet. Schemat powinien być aktualizowany po każdej zmianie w instalacji. Profesjonalne przygotowanie dokumentacji przez wykwalifikowanego elektryka to najlepsza gwarancja jej poprawności i zgodności z przepisami.

Zrozumiała i bezpieczna rozdzielnica Twoja inwestycja w spokój i funkcjonalność domu

Podsumowując, rozdzielnica elektryczna to znacznie więcej niż tylko skrzynka z bezpiecznikami. To centrum zarządzania energią i kluczowy element bezpieczeństwa w Twoim domu. Dobrze opisana, logicznie zorganizowana i wyposażona w nowoczesne zabezpieczenia rozdzielnica to nie tylko wymóg formalny, ale przede wszystkim inwestycja w spokój, komfort i bezawaryjne funkcjonowanie Twojego gospodarstwa domowego. Dbając o prawidłowy stan i czytelny opis swojej instalacji elektrycznej, zapewniasz bezpieczeństwo sobie i swojej rodzinie na lata.
