Montaż instalacji elektrycznej w podłodze to zadanie wymagające precyzji i ścisłego przestrzegania obowiązujących przepisów oraz norm. Zrozumienie tych zasad jest kluczowe nie tylko dla zapewnienia bezpieczeństwa domowników, ale również dla uniknięcia kosztownych błędów wykonawczych i problemów z odbiorem technicznym budynku. Ten artykuł stanowi kompleksowy przewodnik po wymaganiach prawnych i technicznych, które musisz znać, planując lub realizując takie prace.
Jako Eryk Szymczak, wielokrotnie spotykałem się z sytuacjami, gdzie niedostateczna wiedza na temat przepisów prowadziła do poważnych problemów. Dlatego postanowiłem zebrać najważniejsze informacje w jednym miejscu, aby pomóc Ci przejść przez ten proces bez stresu i z gwarancją poprawnego wykonania.
Instalacja elektryczna w podłodze: dlaczego zrozumienie przepisów jest kluczowe dla Twojego bezpieczeństwa?
Zaniedbanie przepisów dotyczących instalacji elektrycznych w podłodze to prosta droga do potencjalnych problemów, które mogą mieć dalekosiężne konsekwencje. Nie chodzi tu tylko o formalne wymagania, ale przede wszystkim o realne zagrożenia dla życia i zdrowia. Właściwie zaprojektowana i wykonana instalacja to fundament bezpieczeństwa każdego budynku. Zrozumienie, dlaczego konkretne zasady istnieją i jak wpływają na codzienne użytkowanie, jest absolutnie niezbędne dla każdego, kto zajmuje się budową czy remontem.
Uniknij kosztownych błędów: zgodność z prawem a przyszłe problemy z odbiorem budynku
Nieprzestrzeganie obowiązujących norm i przepisów prawnych w zakresie instalacji elektrycznych w podłodze może skutkować poważnymi problemami na etapie odbioru technicznego budynku. Inspektorzy nadzoru budowlanego skrupulatnie weryfikują zgodność wykonanych prac z prawem. W przypadku wykrycia nieprawidłowości, inwestor może zostać zobowiązany do wykonania kosztownych poprawek, a w skrajnych przypadkach nawet do demontażu części instalacji. Zgodność z prawem to nie tylko formalność, ale przede wszystkim podstawa do legalnego i bezpiecznego użytkowania budynku. Ignorowanie tego aspektu może prowadzić do nieprzewidzianych wydatków i opóźnień w oddaniu obiektu do użytkowania.
Bezpieczeństwo domowników na pierwszym miejscu: jak przepisy chronią przed porażeniem i pożarem?
Przepisy prawne i normy techniczne dotyczące instalacji elektrycznych w podłodze mają jeden nadrzędny cel: zapewnienie bezpieczeństwa użytkownikom. Wymogi dotyczące rodzaju i jakości stosowanych materiałów, sposobu prowadzenia przewodów w rurach osłonowych, odpowiedniej głębokości montażu, a także zasad ochrony przeciwporażeniowej wszystko to ma na celu minimalizację ryzyka porażenia prądem, zwarć i w konsekwencji pożarów. Normy takie jak seria PN-HD 60364 precyzują, jak projektować i wykonywać instalacje, aby były one bezpieczne nawet w przypadku awarii. Stosowanie się do tych wytycznych to inwestycja w bezpieczeństwo Twojej rodziny.
Wartość nieruchomości a poprawność wykonania instalacji: co mówią rzeczoznawcy?
Poprawnie wykonana, udokumentowana i zgodna z obowiązującymi normami instalacja elektryczna to nie tylko kwestia bezpieczeństwa, ale również czynnik podnoszący wartość rynkową nieruchomości. Rzeczoznawcy majątkowi, dokonując wyceny, zwracają uwagę na jakość zastosowanych rozwiązań technicznych, w tym instalacji elektrycznej. Profesjonalnie wykonana i udokumentowana instalacja buduje zaufanie potencjalnych nabywców i może stanowić istotny argument podczas negocjacji cenowych. Jest to dowód na dbałość o szczegóły i jakość wykonania, co przekłada się na ogólną atrakcyjność nieruchomości.
Fundament prawny: jakie dokumenty regulują prowadzenie kabli w wylewce?
Aby prawidłowo zaplanować i wykonać instalację elektryczną w podłodze, musisz znać podstawowe akty prawne i normy, które określają wymagania w tym zakresie. To one stanowią fundament, na którym opiera się cała praca wykonawcy i projektanta. Zaniedbanie tych dokumentów może prowadzić do błędów, które trudno, a czasem wręcz niemożliwie, będzie naprawić po wykonaniu wylewki.
Rozporządzenie o Warunkach Technicznych: co § 187 oznacza w praktyce?
Kluczowym dokumentem regulującym kwestie instalacji elektrycznych w budynkach jest Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. 2022 poz. 1225). Szczególnie istotne jest tutaj § 187 ust. 1, który stanowi, że "instalacje elektryczne należy prowadzić w sposób umożliwiający ich wymianę bez konieczności naruszania konstrukcji budynku". W praktyce oznacza to jedno przewody elektryczne układane w podłodze muszą być umieszczone w rurach osłonowych, zwanych potocznie peszlami. Umożliwia to przyszłą wymianę lub dołożenie nowych przewodów bez konieczności kucia wylewki, co jest kluczowe dla długowieczności i elastyczności instalacji. Według danych ISAP, § 187 ust. 1 tego rozporządzenia jasno określa wymóg wymienialności instalacji.
Kluczowa rola Polskich Norm: przegląd najważniejszych zapisów serii PN-HD 60364
Polskie Normy, a w szczególności wieloarkuszowa norma PN-HD 60364 „Instalacje elektryczne niskiego napięcia”, stanowią rozwinięcie i uszczegółowienie przepisów zawartych w Warunkach Technicznych. Jest to polski odpowiednik europejskich norm zharmonizowanych, co oznacza, że jej stosowanie jest podstawą do spełnienia wymagań prawnych w zakresie bezpieczeństwa. Norma ta precyzuje szereg kluczowych aspektów, takich jak: metody ochrony przeciwporażeniowej, zasady doboru przewodów pod względem ich przekroju i obciążalności prądowej, wymagania dotyczące materiałów izolacyjnych, a także zasady prowadzenia instalacji w różnych środowiskach, w tym w podłogach. Przestrzeganie zapisów PN-HD 60364 gwarantuje, że instalacja będzie nie tylko bezpieczna, ale także funkcjonalna i zgodna z najlepszymi praktykami inżynierskimi.
Kiedy projekt instalacji elektrycznej jest obowiązkowy i kto może go wykonać?
Choć w przypadku prostych prac remontowych można czasem spotkać się z podejściem "na oko", to w większości sytuacji projekt instalacji elektrycznej jest prawnie wymagany. Obowiązek ten wynika z przepisów Prawa budowlanego i jest szczególnie istotny w przypadku nowych budynków, rozbudowy czy przebudowy istniejących instalacji. Projekt instalacji elektrycznej musi być wykonany przez osobę posiadającą odpowiednie uprawnienia budowlane w specjalności instalacyjnej w odpowiednim zakresie. Tylko taki projekt jest podstawą do rozpoczęcia prac i późniejszego odbioru technicznego. Zapewnia on nie tylko zgodność z przepisami, ale także optymalne rozmieszczenie obwodów, dobór odpowiednich zabezpieczeń i przekrojów przewodów, co przekłada się na bezpieczeństwo i efektywność całej instalacji.
Praktyczny poradnik wykonawcy: jak prawidłowo i zgodnie z normami ułożyć kable w podłodze?
Teoria jest ważna, ale to praktyka decyduje o sukcesie. Oto kroki, które należy podjąć, aby instalacja elektryczna w podłodze była wykonana prawidłowo i zgodnie z obowiązującymi standardami. Jako doświadczony elektryk, wiem, że diabeł tkwi w szczegółach, a te praktyczne wskazówki pomogą Ci uniknąć najczęstszych błędów.
-
Krok 1: Wybór materiałów: jakie przewody i peszle są dozwolone do zalania betonem?
Podstawą każdej bezpiecznej instalacji są odpowiednio dobrane materiały. W przypadku układania przewodów elektrycznych w podłodze, kluczowe jest, aby były one umieszczone w rurach osłonowych, czyli peszlach. Materiały te muszą charakteryzować się wysoką odpornością na uszkodzenia mechaniczne, ściskanie oraz działanie czynników chemicznych obecnych w zaprawie betonowej. Najczęściej stosuje się peszle karbowane, wykonane z tworzyw sztucznych, które są elastyczne i wytrzymałe. Ważne jest, aby peszel był odpowiednio dobrany do średnicy przewodów nie może być ani za ciasny (utrudni to wymianę), ani zbyt luźny (nie zapewni odpowiedniej ochrony). Warto również zwrócić uwagę na kolor peszla, który może sygnalizować jego przeznaczenie (np. czerwony często oznacza peszel do zastosowań podziemnych lub w agresywnym środowisku).
-
Krok 2: Planowanie trasy: jak optymalnie rozmieścić obwody i puszki podłogowe?
Przed rozpoczęciem prac montażowych, niezbędne jest dokładne zaplanowanie trasy przebiegu przewodów. Celem jest minimalizacja liczby krzyżowań z innymi instalacjami oraz unikanie ostrych zagięć, które mogą utrudnić późniejszą wymianę przewodów. Optymalne rozmieszczenie obwodów i puszek podłogowych jest kluczowe dla zapewnienia łatwego dostępu do punktów instalacyjnych w przyszłości. Puszki podłogowe powinny być umieszczone w strategicznych miejscach, np. tam, gdzie planowane są punkty poboru prądu, ale jednocześnie w sposób, który nie będzie kolidował z innymi elementami konstrukcji podłogi. Warto sporządzić schemat przebiegu instalacji, który będzie pomocny w przyszłości.
-
Krok 3: Głębokość montażu: ile centymetrów wylewki musi przykrywać rury osłonowe?
Odpowiednia głębokość montażu rur osłonowych w wylewce jest kluczowa dla zapewnienia ochrony mechanicznej całej instalacji. Choć przepisy nie zawsze podają ścisłą, uniwersalną wartość, dobrą praktyką jest zapewnienie, aby rury były przykryte warstwą wylewki o grubości co najmniej kilku centymetrów, zazwyczaj nie mniej niż 2-3 cm. Zbyt płytkie umieszczenie peszli naraża je na uszkodzenia podczas późniejszych prac, takich jak wiercenie otworów pod meble czy montaż podłóg. Z drugiej strony, zbyt głębokie umieszczenie może utrudnić dostęp do puszek podłogowych. Według danych ISAP, § 187 ust. 1 Warunków Technicznych podkreśla potrzebę ochrony konstrukcji, co pośrednio dotyczy również instalacji w niej ukrytych.
-
Krok 4: Prawidłowe mocowanie: jak zapewnić stabilność instalacji podczas wylewania posadzki?

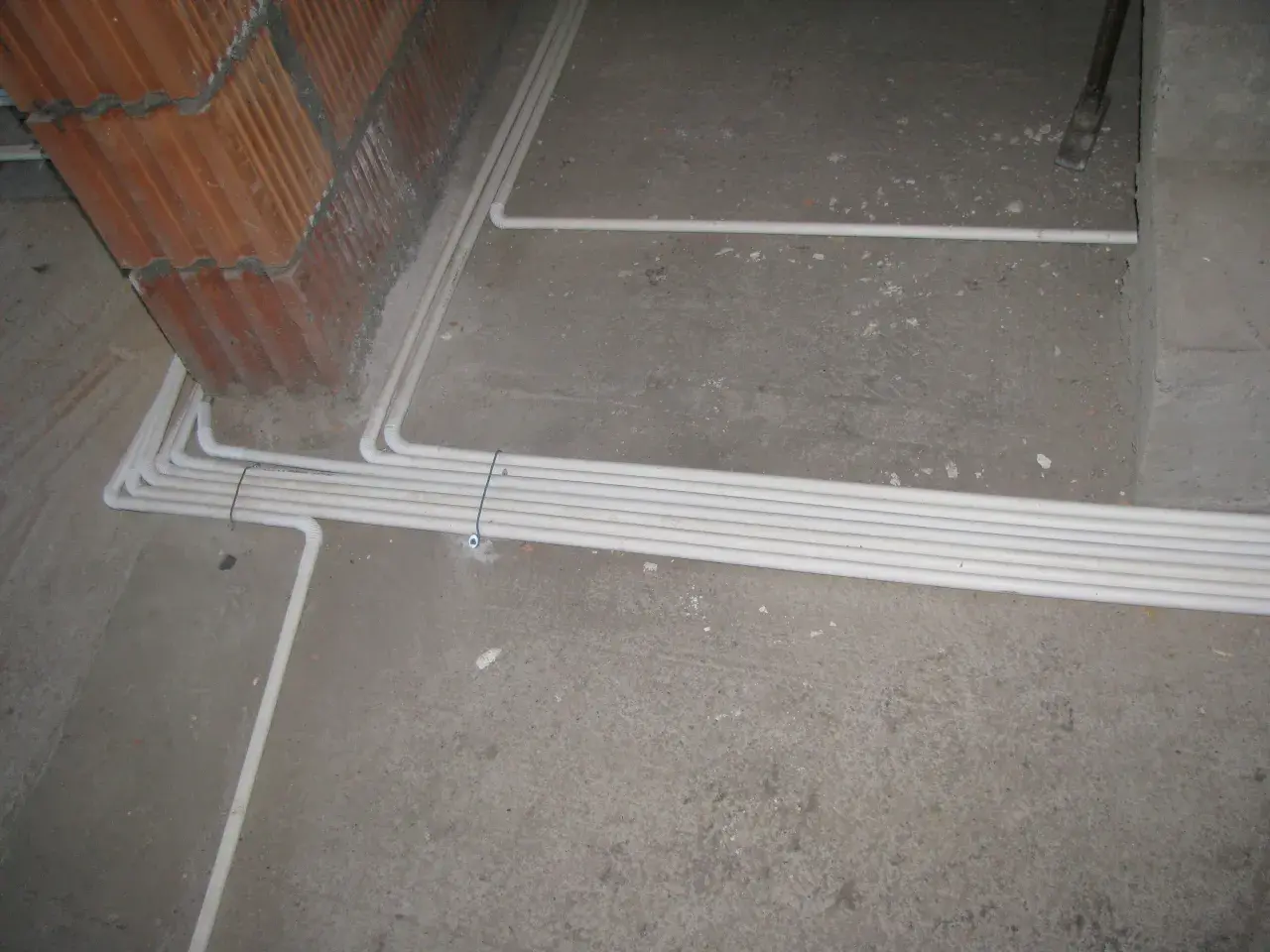

Stabilne zamocowanie rur osłonowych do podłoża przed zalaniem wylewką jest absolutnie niezbędne. Luźno leżące peszle mogą przemieszczać się podczas wylewania betonu, co może prowadzić do ich uszkodzenia lub nieprawidłowego ułożenia. Do mocowania przewodów stosuje się zazwyczaj specjalne uchwyty, opaski lub spinki, które pewnie przytrzymują rury do podłoża. Ważne jest, aby mocowania były rozmieszczone w odpowiednich odstępach, zapewniając stabilność na całej długości trasy. Należy również pamiętać o pozostawieniu niewielkiego luzu na ewentualne rozszerzalności termiczne materiałów.
Krzyżowanie instalacji pod podłogą: jak bezpiecznie ominąć rury z wodą, gazem i ogrzewaniem?
Jednym z najczęściej pojawiających się wyzwań podczas układania instalacji elektrycznej w podłodze jest konieczność krzyżowania jej z innymi mediami, takimi jak instalacja wodna, grzewcza czy gazowa. Prawidłowe przeprowadzenie tych prac jest kluczowe dla bezpieczeństwa i uniknięcia wzajemnych negatywnych oddziaływań.
Zasady separacji od instalacji wodno-kanalizacyjnej i centralnego ogrzewania
Ogólna zasada mówi o zachowaniu odpowiednich odległości między instalacją elektryczną a innymi mediami. W przypadku rur wodno-kanalizacyjnych i centralnego ogrzewania, ważne jest, aby minimalizować ryzyko zalania przewodów elektrycznych w przypadku ewentualnego wycieku. Jeśli nie da się uniknąć krzyżowania, dobrą praktyką inżynierską jest zapewnienie dodatkowej ochrony mechanicznej dla przewodów elektrycznych. Może to oznaczać zastosowanie grubszego peszla, podwójnej rury osłonowej lub umieszczenie instalacji elektrycznej w specjalnej, szczelnej kasecie. Celem jest izolacja elektryczna od wilgoci i potencjalnych uszkodzeń mechanicznych.
Minimalne odległości od rur gazowych: bezwzględne wymagania przepisów
Instalacja gazowa wymaga szczególnej ostrożności. Zgodnie z przepisami, minimalna odległość instalacji elektrycznej od rur gazowych powinna wynosić co najmniej 2 cm. Jest to bezwzględny wymóg bezpieczeństwa, którego należy bezwzględnie przestrzegać. Niewłaściwe umiejscowienie instalacji elektrycznej w pobliżu instalacji gazowej może prowadzić do niebezpiecznych sytuacji, w tym do ryzyka zapłonu gazu. Warto pamiętać, że w przypadku instalacji gazowej, często stosuje się dodatkowe zabezpieczenia, takie jak rury ochronne, które mogą wpływać na konieczność zachowania jeszcze większych odległości.
Prowadzenie kabli obok siebie czy przewody różnych obwodów mogą stykać się w peszlu?
Często pojawia się pytanie, czy w jednym peszlu można prowadzić przewody należące do różnych obwodów, np. obwodu oświetleniowego i obwodu gniazdkowego. Zgodnie z ogólnymi zasadami, w jednym peszlu można prowadzić przewody różnych obwodów, pod warunkiem, że ich łączna obciążalność prądowa nie przekracza dopuszczalnych norm, a ich wzajemne oddziaływanie (np. nagrzewanie się) nie stanowi zagrożenia. Należy jednak pamiętać, że prowadzenie zbyt wielu przewodów w jednym peszlu może prowadzić do nadmiernego nagrzewania się, co obniża ich obciążalność i może stanowić ryzyko. Zawsze warto kierować się zasadą "mniej znaczy lepiej" i w miarę możliwości rozdzielać obwody do osobnych peszli, zwłaszcza jeśli planujemy znaczące obciążenie danego obwodu.
Najczęstsze błędy wykonawcze, które mogą prowadzić do katastrofy: tego unikaj!
Niestety, podczas montażu instalacji elektrycznej w podłodze, wykonawcy często popełniają błędy, które mogą mieć poważne konsekwencje. Znajomość tych najczęstszych pułapek pozwoli Ci ich uniknąć i zapewnić bezpieczeństwo.
-
Błąd nr 1: Stosowanie przewodów YDYp bezpośrednio w wylewce bez rur osłonowych
To jeden z najpoważniejszych błędów, który jest bezpośrednim naruszeniem § 187 ust. 1 Warunków Technicznych. Przewody typu YDYp są przeznaczone do układania pod tynkiem lub w ścianach, ale nie do bezpośredniego zalewania betonem. Brak rur osłonowych oznacza brak możliwości wymiany uszkodzonych przewodów w przyszłości, a także ryzyko uszkodzenia izolacji przez agresywne środowisko betonu lub naprężenia mechaniczne. Taka instalacja z pewnością nie przejdzie odbioru technicznego.
-
Błąd nr 2: Zbyt płytkie umiejscowienie instalacji i ryzyko jej uszkodzenia
Jak już wspominałem, zbyt płytkie ułożenie peszli, często poniżej 2-3 cm od powierzchni docelowej podłogi, naraża instalację na uszkodzenia. Podczas montażu podłóg, wiercenia otworów pod meble, czy nawet podczas normalnego użytkowania, istnieje wysokie ryzyko przecięcia lub uszkodzenia kabli. Brak odpowiedniej ochrony mechanicznej to prosta droga do awarii, a nawet zagrożenia porażeniem.
-
Błąd nr 3: Zbyt ostre zagięcia peszli uniemożliwiające późniejszą wymianę przewodów
Instalacja elektryczna powinna być wykonana w sposób umożliwiający jej wymianę. Ostre zagięcia peszli, często spotykane w miejscach, gdzie wykonawca chciał zaoszczędzić na długości rury lub ominąć przeszkodę, uniemożliwiają wciągnięcie nowych przewodów w przyszłości. Jest to sprzeczne z fundamentalną zasadą wymienialności instalacji i może prowadzić do konieczności skuwania fragmentów podłogi w celu przeprowadzenia niezbędnych prac.
-
Błąd nr 4: Brak dokumentacji fotograficznej przed zalaniem posadzki
To błąd, który nie wpływa bezpośrednio na bezpieczeństwo instalacji w momencie jej wykonania, ale może być niezwykle problematyczny w przyszłości. Brak zdjęć dokumentujących dokładny przebieg przewodów i rur osłonowych przed zalaniem wylewką utrudnia lokalizację instalacji w przypadku awarii, konieczności wykonania remontu lub modyfikacji. Warto zainwestować czas w wykonanie takich zdjęć mogą one okazać się nieocenione.
Odbiór i dokumentacja: formalne zakończenie prac jako gwarancja bezpieczeństwa
Po zakończeniu prac montażowych i przed zalaniem wylewką, a następnie po wykonaniu wszystkich prac wykończeniowych, kluczowe jest formalne zakończenie procesu poprzez odbiór instalacji. To etap, który potwierdza jej bezpieczeństwo i zgodność z przepisami.
Dlaczego pomiary odbiorcze (rezystancji izolacji, pętli zwarcia) są obowiązkowe?
Pomiary odbiorcze to nie formalność, ale konieczność. Ich celem jest potwierdzenie, że instalacja elektryczna jest bezpieczna i spełnia wszystkie wymagane normy. Do podstawowych pomiarów należą: pomiar rezystancji izolacji (sprawdzający jakość izolacji przewodów i zapobiegający zwarciom), pomiar skuteczności ochrony przeciwporażeniowej (impedancji pętli zwarcia, który określa, jak szybko zadziałają zabezpieczenia w przypadku zwarcia) oraz pomiar ciągłości przewodów ochronnych (zapewniający prawidłowe działanie uziemienia). Tylko wykonanie tych pomiarów i uzyskanie pozytywnych wyników pozwala na bezpieczne użytkowanie instalacji.
Kto jest uprawniony do wykonania pomiarów i podpisania protokołu odbiorczego?
Pomiary odbiorcze i sporządzenie protokołu odbiorczego to zadanie dla wykwalifikowanego specjalisty. Tylko elektryk posiadający odpowiednie uprawnienia kwalifikacyjne, tzw. uprawnienia "D" i "E" w zakresie dozoru i eksploatacji, jest uprawniony do wykonania tych czynności. Taka osoba posiada wiedzę i doświadczenie niezbędne do prawidłowego przeprowadzenia pomiarów oraz interpretacji ich wyników. Protokół odbiorczy podpisany przez takiego specjalistę jest oficjalnym dokumentem potwierdzającym bezpieczeństwo i zgodność instalacji z przepisami.
Przeczytaj również: Elektryka w domu o czym pamiętać, aby uniknąć niebezpieczeństw i kosztów
Jak powinna wyglądać dokumentacja powykonawcza Twojej instalacji podłogowej?
Kompletna dokumentacja powykonawcza jest równie ważna jak sama instalacja. Powinna ona zawierać co najmniej: protokoły z przeprowadzonych pomiarów odbiorczych, schemat instalacji elektrycznej z zaznaczonym przebiegiem przewodów w podłodze, opis zastosowanych materiałów (wraz z certyfikatami), a także wspomnianą wcześniej dokumentację fotograficzną. Taka dokumentacja jest niezbędna w przypadku jakichkolwiek późniejszych prac remontowych, modyfikacji instalacji, a także przy sprzedaży nieruchomości. Jest to dowód na profesjonalizm i dbałość o szczegóły.
