W świecie elektryki, gdzie bezpieczeństwo jest priorytetem, nawet najmniejszy szczegół ma znaczenie. Jednym z często poruszanych tematów, budzących wątpliwości zarówno wśród amatorów, jak i profesjonalistów, jest prawidłowe umiejscowienie bolca uziemiającego w gniazdku elektrycznym. Ten artykuł raz na zawsze rozwieje Twoje wątpliwości, wyjaśniając, dlaczego jeden konkretny sposób montażu jest standardem w Polsce i jakie ma to konsekwencje dla Twojego bezpieczeństwa.
Prawidłowa pozycja bolca uziemiającego w gniazdku elektrycznym w Polsce

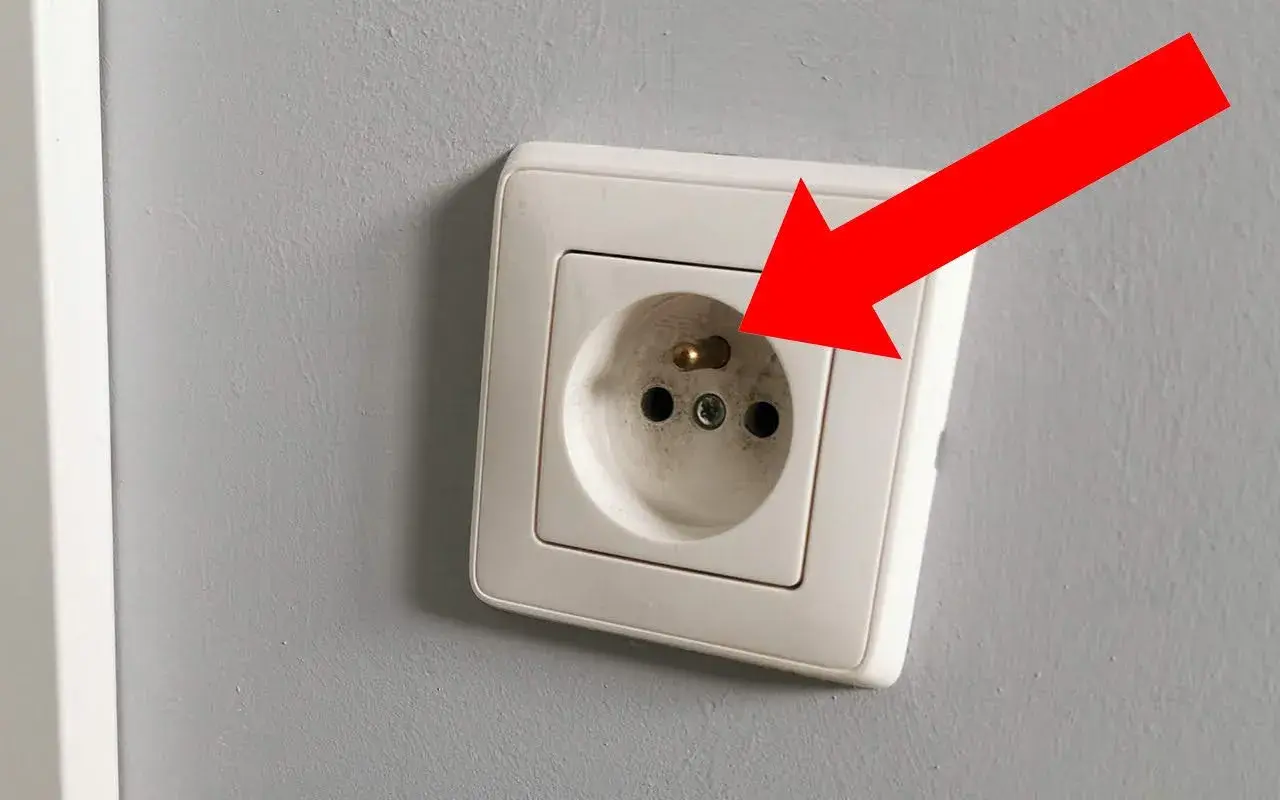

- W Polsce standardem i dobrą praktyką jest montaż bolca uziemiającego (styku PE) skierowanego do góry.
- Taki montaż znacząco zwiększa bezpieczeństwo, minimalizując ryzyko porażenia prądem w przypadku wysunięcia wtyczki lub zalania.
- Ułatwia prawidłowe podłączenie przewodów fazowego (L) i neutralnego (N) zgodnie z przyjętymi normami.
- Zapewnia lepszą kompatybilność z wtyczkami kątowymi, zwiększając wygodę użytkowania i trwałość kabli.
- Chociaż przepisy nie precyzują tego wprost, jest to powszechnie przyjęta zasada sztuki elektrycznej.
Bolec na górze czy na dole? Ostateczne rozstrzygnięcie odwiecznego dylematu instalacyjnego
W Polsce, jeśli chodzi o montaż gniazd wtyczkowych typu E, obowiązuje pewien standard, który jest powszechnie stosowany przez elektryków. Mowa o umiejscowieniu bolca uziemiającego, czyli styku ochronnego PE. Chociaż przepisy budowlane nie precyzują tego zagadnienia wprost, istnieje jedna, zalecana pozycja, która wynika z troski o nasze bezpieczeństwo i praktyki instalacyjnej. Chodzi o montaż bolca uziemiającego skierowanego do góry.
Dlaczego pozornie drobny szczegół ma kluczowe znaczenie dla Twojego bezpieczeństwa?
W instalacjach elektrycznych bezpieczeństwo jest absolutnym priorytetem. Nawet najmniejsze odstępstwa od przyjętych norm i dobrych praktyk mogą prowadzić do nieprzewidzianych, a czasem bardzo groźnych konsekwencji. Pozycja bolca uziemiającego w gnieździe, choć wydaje się drobnostką, ma realny wpływ na poziom bezpieczeństwa użytkowników i trwałość podłączonych urządzeń. Ignorowanie tej kwestii może narazić nas na niepotrzebne ryzyko.Jedna, prawidłowa odpowiedź zgodna ze sztuką elektryczną w Polsce
Potwierdzam raz jeszcze: w Polsce jedyną prawidłową i zalecaną pozycją dla bolca uziemiającego w gniazdku jest jego umiejscowienie na górze. Jest to zgodne z ogólnymi normami dotyczącymi instalacji elektrycznych oraz z dobrą praktyką instalatorską, która kształtowała się przez lata, opierając się na doświadczeniach i analizie potencjalnych zagrożeń.
Po co właściwie jest bolec w gnieździe? Szybkie przypomnienie o roli uziemienia
Zanim przejdziemy do szczegółów montażu, warto przypomnieć, jaką rolę pełni bolec uziemiający w gniazdku. Jest to element systemu bezpieczeństwa, którego zadaniem jest ochrona przed porażeniem prądem. Bolec ten, połączony z przewodem ochronnym (PE), stanowi integralną część instalacji elektrycznej każdego budynku.
Bolec (styk PE) jako Twoja pierwsza linia obrony przed porażeniem
Głównym zadaniem styku ochronnego PE jest zapewnienie bezpiecznego odprowadzenia prądu w przypadku wystąpienia nieprawidłowości. Jeśli na przykład dojdzie do uszkodzenia izolacji w urządzeniu elektrycznym i jego metalowa obudowa znajdzie się pod napięciem, bolec uziemiający natychmiast odprowadzi ten niebezpieczny prąd do ziemi. Zapobiega to sytuacji, w której dotknięcie obudowy przez człowieka mogłoby doprowadzić do porażenia.
Jak przewód ochronny ratuje życie i sprzęt w przypadku awarii?
W scenariuszach awaryjnych, takich jak wspomniane uszkodzenie izolacji, przewód ochronny (PE) działa jak ratunkowy kanał dla prądu. Zamiast krążyć po obudowie urządzenia i stwarzać zagrożenie, prąd jest kierowany bezpośrednio do ziemi. Według danych Tim.pl, prawidłowo wykonane uziemienie jest kluczowe dla działania zabezpieczeń nadprądowych, takich jak bezpieczniki czy wyłączniki nadprądowe, które w takiej sytuacji szybko zareagują, odłączając zasilanie. Chroni to nie tylko ludzi, ale także zapobiega dalszemu uszkodzeniu sprzętu.
Bolec na górze poznaj kluczowe argumenty za standardowym montażem
Decyzja o montażu bolca uziemiającego na górze nie jest przypadkowa. Opiera się na kilku kluczowych argumentach, które bezpośrednio przekładają się na bezpieczeństwo i wygodę użytkowania instalacji elektrycznej.
Scenariusz wysuniętej wtyczki: Jak bolec na górze minimalizuje ryzyko zwarcia?
Wyobraźmy sobie sytuację, w której wtyczka urządzenia jest częściowo wysunięta z gniazdka. Jeśli bolec uziemiający znajduje się na górze, to właśnie on jako pierwszy odsłania się na kontakt. Oznacza to, że w przypadku przypadkowego zetknięcia z metalowym przedmiotem (np. narzędziem, monetą), najpierw nastąpi kontakt z uziemieniem. Minimalizuje to ryzyko zwarcia, które mogłoby spowodować iskrzenie, uszkodzenie sprzętu lub nawet pożar.
Ochrona przed zalaniem: Dlaczego kierunek spływania wody ma znaczenie?
Kolejnym ważnym argumentem jest ochrona przed skutkami zalania. Jeśli gniazdko znajduje się w miejscu narażonym na zachlapanie lub wyciek wody (np. nad blatem kuchennym, w łazience), a bolec uziemiający jest na górze, woda spływająca po ścianie najpierw natrafi na ten element. Choć nie jest to idealna sytuacja, kontakt z uziemieniem może zadziałać jako dodatkowe zabezpieczenie, potencjalnie zapobiegając niebezpiecznym sytuacjom, zanim woda dotrze do styków fazowego i neutralnego.
Wygoda i trwałość: Jak montaż wpływa na wtyczki kątowe i żywotność kabli?
Nie można zapominać o praktycznej stronie użytkowania. Wiele urządzeń, zwłaszcza tych o większej mocy, wyposażonych jest we wtyczki kątowe, które wychodzą z gniazdka poziomo lub lekko w dół. Montaż gniazdka z bolcem na górze sprawia, że kabel takiej wtyczki naturalnie opada w dół, nie jest naprężony ani nadmiernie zginany. Zapobiega to uszkodzeniom kabla i samej wtyczki, co przekłada się na dłuższą żywotność zarówno akcesoriów, jak i instalacji.
A co jeśli bolec jest na dole? Analiza popularnego, lecz niestandardowego rozwiązania
Czasami można spotkać gniazdka z bolcem uziemiającym skierowanym w dół. Chociaż nie jest to błąd krytyczny pod warunkiem poprawnego podłączenia wszystkich przewodów, takie rozwiązanie jest niezgodne z powszechnie przyjętą praktyką instalatorską w Polsce. Może ono być mniej bezpieczne w pewnych specyficznych sytuacjach.
Czy gniazdko z bolcem na dole jest niebezpieczne?
Gniazdko z bolcem na dole nie jest z definicji "niebezpieczne" samo w sobie, jeśli instalacja jest wykonana poprawnie, a przewód ochronny jest prawidłowo podłączony. Jednakże, jak omówiliśmy wcześniej, w przypadku częściowego wysunięcia wtyczki lub zalania, taki montaż może zwiększać ryzyko w porównaniu do standardowego rozwiązania z bolcem na górze. Warto pamiętać, że sztuka elektryczna dąży do minimalizacji wszelkich potencjalnych zagrożeń.
Skąd wzięła się praktyka montowania bolca na dole? Kwestia estetyki czy niewiedzy?
Przyczyny montowania bolca na dole mogą być różne. Czasami wynika to z subiektywnych względów estetycznych, gdy instalator lub użytkownik uważa, że takie ułożenie wygląda lepiej. Niestety, często jest to po prostu wynik braku pełnej wiedzy na temat standardów i ich uzasadnienia. Należy jednak podkreślić, że przy pracach elektrycznych priorytetem zawsze powinno być bezpieczeństwo i zgodność z przyjętymi normami, a nie kwestie czysto wizualne.
Standard podłączenia przewodów: Jak pozycja bolca wpływa na układ L i N?
Pozycja bolca uziemiającego nie jest odosobnioną kwestią. Ma ona również wpływ na przyjęty standard podłączenia pozostałych przewodów: fazowego (L) i neutralnego (N). Konsekwencja w całym układzie jest kluczowa dla prawidłowego działania instalacji.
Zasada lewej strony: Gdzie powinna znaleźć się faza (L) przy bolcu na górze?
Przy standardowym montażu gniazdka z bolcem uziemiającym skierowanym do góry, przyjętym zwyczajem jest podłączanie przewodu fazowego (L) do zacisku znajdującego się po lewej stronie gniazdka. Przewód neutralny (N) podłączamy natomiast do zacisku po prawej stronie. Taka konwencja ułatwia identyfikację przewodów i zapewnia spójność w całej instalacji.
Konsekwencja w całej instalacji: Dlaczego jednolity standard jest tak ważny?
Utrzymanie jednolitego standardu podłączenia przewodów w całej instalacji elektrycznej jest niezwykle ważne. Pozwala to na łatwiejsze diagnozowanie problemów, konserwację oraz minimalizuje ryzyko popełnienia błędów podczas przyszłych prac. Kiedy wszystkie gniazdka są podłączone w ten sam sposób, elektrycy mogą pracować sprawniej i bezpieczniej, wiedząc, czego się spodziewać.
Gniazdka podwójne, listwy zasilające i nietypowe wtyczki: Jak radzić sobie w praktyce?
Zasady te mają zastosowanie również w bardziej złożonych konfiguracjach, takich jak gniazdka podwójne czy listwy zasilające. Ważne jest, aby zachować spójność.
Jak zachować standard w gniazdkach podwójnych?
W przypadku gniazdek podwójnych, które oferują dwa punkty poboru prądu, zasada jest prosta: oba bolce uziemiające powinny być skierowane w tę samą stronę, czyli do góry. Zapewnia to jednolitość i bezpieczeństwo, zgodne ze standardem przyjętym dla pojedynczych gniazdek.
Czy pozycja bolca ma znaczenie dla listew antyprzepięciowych?
Listwy antyprzepięciowe zazwyczaj można podłączyć w dowolnej orientacji, ponieważ ich konstrukcja jest często symetryczna. Jednakże, dla zachowania ogólnej spójności i dobrych praktyk, zaleca się, aby wtyczka listwy była podłączana do gniazdka w taki sposób, aby jej pozycja nie kolidowała z innymi elementami i nie tworzyła niepotrzebnych naprężeń na kablu. Choć sama listwa może być obracalna, ważne jest, aby jej podłączenie było zgodne z ogólnymi zasadami bezpieczeństwa instalacji.
Podsumowanie dla praktyków: Jak montować gniazdka, by spać spokojnie?
Podsumowując, prawidłowy montaż gniazdek elektrycznych, ze szczególnym uwzględnieniem pozycji bolca uziemiającego, ma fundamentalne znaczenie dla bezpieczeństwa. Stosowanie się do przyjętych standardów to nie tylko kwestia estetyki, ale przede wszystkim gwarancja ochrony użytkowników i ich mienia.
Krótka checklista prawidłowego montażu dla majsterkowicza
- Zawsze montuj bolec uziemiający skierowany do góry to polski standard, zapewniający większe bezpieczeństwo.
- Upewnij się, że przewód fazowy (L) jest podłączony do lewego zacisku, a neutralny (N) do prawego (przy bolcu na górze).
- Sprawdź, czy wszystkie połączenia są solidne i dobrze dokręcone.
- Zawsze odłącz zasilanie w obwodzie przed rozpoczęciem jakichkolwiek prac.
- W przypadku gniazdek podwójnych, oba bolce powinny być skierowane do góry.
Przeczytaj również: Ile kosztuje punkt elektryczny? Ceny instalacji w różnych miastach
Kiedy bezwzględnie należy wezwać elektryka z uprawnieniami?
Samodzielne prace elektryczne, zwłaszcza te związane z wymianą lub instalacją gniazdek, mogą być ryzykowne, jeśli nie posiadasz odpowiedniej wiedzy i doświadczenia. Bezwzględnie wezwij elektryka z uprawnieniami w następujących sytuacjach: gdy nie masz pewności co do prawidłowego wykonania połączeń, gdy instalacja jest stara lub uszkodzona, gdy pojawiają się problemy z zasilaniem (np. migoczące światła, przepalone bezpieczniki), a także przy wszelkich pracach związanych z rozdzielnicą elektryczną. Pamiętaj, że bezpieczeństwo jest najważniejsze, a błędy w instalacji elektrycznej mogą mieć tragiczne skutki.
