Jak podłączyć wtyczkę elektryczną? Bezpieczny poradnik krok po kroku

Zanim zaczniesz: Klucz do bezpiecznej i sprawnej wymiany wtyczki

Zanim zabierzesz się do pracy, pamiętaj, że odpowiednie przygotowanie to absolutna podstawa. Tylko dzięki staranności i przestrzeganiu zasad bezpieczeństwa będziesz mógł cieszyć się sprawnym i bezpiecznym urządzeniem. Przygotowanie obejmuje nie tylko zebranie potrzebnych narzędzi, ale przede wszystkim zapewnienie sobie bezpiecznych warunków pracy.

Dlaczego umiejętność podłączania wtyczki jest wciąż przydatna?

W dzisiejszych czasach, gdy większość sprzętów AGD i RTV kupujemy gotowe do użycia, można by pomyśleć, że umiejętność wymiany wtyczki jest przeżytkiem. Nic bardziej mylnego! Uszkodzona wtyczka to częsty problem, a samodzielna jej wymiana to nie tylko oszczędność czasu, bo nie trzeba czekać na fachowca, ale także znacząca oszczędność pieniędzy. Poza tym, jest to podstawowa kompetencja każdego majsterkowicza, która pozwala na szybkie przywrócenie do życia ulubionego sprzętu. Według danych Oferteo.pl, zapotrzebowanie na drobne naprawy elektryczne w domach jest stale wysokie, co potwierdza praktyczną wartość tej umiejętności.

Twoja skrzynka z narzędziami: Co będzie niezbędne do pracy?

Aby praca przebiegła sprawnie i bezpiecznie, potrzebujesz kilku podstawowych narzędzi. Oto lista tego, co powinno znaleźć się w Twojej skrzynce:

• Śrubokręt: Najlepiej mieć zestaw płaskich i krzyżakowych śrubokrętów o różnych rozmiarach. Będą potrzebne do odkręcenia i skręcenia obudowy wtyczki oraz do dokręcenia śrub mocujących przewody.
• Ściągacz izolacji: Specjalne narzędzie, które pozwala na precyzyjne zdjęcie izolacji z żył kabla bez uszkadzania miedzianych drucików. Można użyć również ostrego nożyka, ale wymaga to większej wprawy i ostrożności.
• Próbnik napięcia: Niezbędne narzędzie do sprawdzenia, czy w obwodzie nie ma napięcia. Pozwala upewnić się, że praca jest bezpieczna.

Priorytet numer jeden: Jak zadbać o bezpieczeństwo podczas pracy z prądem?

Praca z prądem elektrycznym nigdy nie jest pozbawiona ryzyka. Dlatego bezpieczeństwo musi być absolutnym priorytetem na każdym etapie. Nie wolno lekceważyć żadnych procedur, ponieważ konsekwencje mogą być bardzo poważne, włącznie z porażeniem prądem, pożarem, a nawet utratą życia. Pamiętaj lepiej dmuchać na zimne.

Krok absolutnie obowiązkowy: Jak prawidłowo odłączyć zasilanie?

Zanim dotkniesz czegokolwiek związanego z elektrycznością, musisz upewnić się, że obwód, nad którym pracujesz, jest całkowicie pozbawiony napięcia. Jedynym pewnym sposobem na to jest wyłączenie odpowiedniego bezpiecznika w skrzynce rozdzielczej. Jeśli nie jesteś pewien, który bezpiecznik odpowiada za dane gniazdko lub urządzenie, bezpieczniej jest wyłączyć główny wyłącznik prądu. Nigdy nie polegaj na przełącznikach w urządzeniach mogą być uszkodzone.

Próbnik napięcia Twój najlepszy przyjaciel. Jak go używać?

Po wyłączeniu zasilania, kluczowe jest potwierdzenie braku napięcia za pomocą próbnika napięcia. To małe, ale niezwykle ważne urządzenie, które pozwoli Ci upewnić się, że obwód jest "martwy". Aby go użyć, dotknij końcówką próbnika do każdego z przewodów, które chcesz sprawdzić. Jeśli próbnik nie zaświeci się ani nie wyda dźwięku, oznacza to, że napięcie jest wyłączone. Pamiętaj, aby sprawdzić również gniazdko, do którego podłączone było urządzenie.

Poznaj anatomię wtyczki i kabla elektrycznego

Zanim zaczniesz podłączać przewody, warto zrozumieć, z czym masz do czynienia. Znajomość podstawowych elementów kabla i wtyczki oraz ich funkcji jest kluczowa dla prawidłowego i bezpiecznego wykonania zadania.

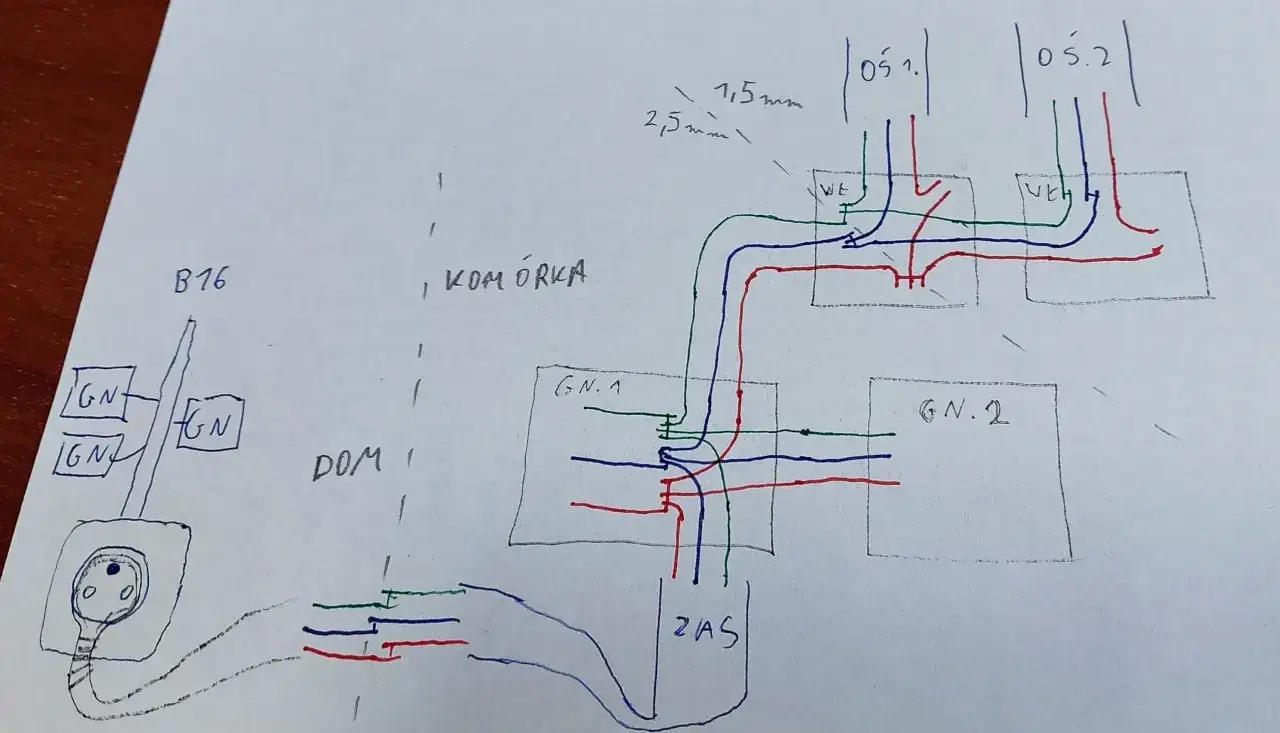

Tajemnica kolorów rozwiązana: Co oznaczają barwy przewodów (L, N, PE)?

Współczesne kable elektryczne mają przewody w określonych kolorach, które mają swoje ściśle określone znaczenie. Zgodnie z normą PN-HD 308 S2: 2007, obowiązującą również w Polsce, rozróżniamy:

• Przewód fazowy (L): Jest to przewód, na którym występuje napięcie 230V. Może mieć kolor brązowy, czarny, a rzadziej szary.
• Przewód neutralny (N): Często nazywany zerowym, ma kolor niebieski. Jest to przewód powrotny dla prądu fazowego.
• Przewód ochronny (PE): Kluczowy dla bezpieczeństwa, ma charakterystyczny żółto-zielony kolor. Jego zadaniem jest odprowadzenie ewentualnego prądu do ziemi w przypadku awarii izolacji urządzenia, chroniąc użytkownika przed porażeniem. Według danych Oferteo.pl, prawidłowe podłączenie przewodu ochronnego jest jednym z najczęściej pomijanych aspektów przez osoby wykonujące samodzielne naprawy.

Wtyczka z bolcem i bez bolca na czym polega kluczowa różnica?

Wtyczki elektryczne występują w kilku rodzajach, ale w Polsce najczęściej spotkamy dwa główne typy: wtyczki z uziemieniem (typ E, z bolcem) oraz wtyczki bez uziemienia (tzw. płaskie). Wtyczki z bolcem są przeznaczone do urządzeń, które wymagają podłączenia do przewodu ochronnego PE, co zapewnia dodatkowe bezpieczeństwo. Są to zazwyczaj urządzenia o większej mocy lub te, które mają metalową obudowę. Wtyczki płaskie, bez bolca, stosuje się do urządzeń o podwójnej izolacji (klasa ochronności II), gdzie ryzyko porażenia jest minimalne, a przewód ochronny nie jest wymagany.

Instrukcja krok po kroku: Jak podłączyć kable do wtyczki z uziemieniem?

Teraz przejdziemy do sedna jak krok po kroku podłączyć kable do wtyczki z uziemieniem. Pamiętaj o dokładności i cierpliwości, a efekt będzie zadowalający.

Krok 1: Przygotowanie kabla jak prawidłowo zdjąć izolację zewnętrzną?

Pierwszym krokiem jest przygotowanie kabla. Za pomocą ściągacza izolacji lub ostrego nożyka ostrożnie zdejmij około 2-3 centymetrów zewnętrznej, gumowej lub plastikowej izolacji kabla. Ważne jest, aby nie uszkodzić izolacji poszczególnych żył znajdujących się wewnątrz. Długość odizolowanego fragmentu powinna być wystarczająca, aby wygodnie pracować z żyłami, ale nie za długa, by niepotrzebnie nie odsłaniać ich na uszkodzenia.

Krok 2: Odizolowanie żył jaka długość jest optymalna?

Następnie odizoluj każdą z żył kabla fazową (L), neutralną (N) i ochronną (PE). Zazwyczaj wystarczy odizolować około 0,5 do 1 centymetra izolacji z każdej żyły. Zbyt krótki fragment może spowodować słaby kontakt, a zbyt długi ryzyko zwarcia, jeśli druciki dotkną metalowych elementów obudowy wtyczki. Jeśli żyły kabla są wielodrutowe (składają się z wielu cienkich drucików), delikatnie je skręć, aby stanowiły jedną, zwartą całość. Zapobiegnie to ich rozczepianiu się i zapewni lepszy kontakt.

Krok 3: Otwarcie obudowy wtyczki i identyfikacja zacisków

Większość wtyczek otwiera się poprzez odkręcenie jednej lub dwóch śrubek znajdujących się zazwyczaj na spodzie obudowy. Po otwarciu zobaczysz zaciski, do których należy podłączyć poszczególne żyły. Zazwyczaj są one oznaczone symbolami: L (dla przewodu fazowego), N (dla przewodu neutralnego) oraz symbolem uziemienia (trzy poziome kreski lub trójkąt z wykrzyknikiem) dla przewodu ochronnego PE. Czasem zacisk uziemiający jest również połączony z bolcem.

Krok 4: Moment prawdy prawidłowe mocowanie przewodów w zaciskach (L, N, PE)

To kluczowy etap. Pamiętaj o zasadzie: przewód brązowy lub czarny (L) podłącz do zacisku oznaczonego literą L. Przewód niebieski (N) podłącz do zacisku oznaczonego literą N. Przewód żółto-zielony (PE) podłącz do zacisku oznaczonego symbolem uziemienia. Upewnij się, że odizolowany fragment żyły wchodzi głęboko do zacisku. Następnie solidnie dokręć śruby mocujące. Sprawdź, czy przewód jest mocno osadzony i nie ma możliwości jego wysunięcia. Luźne połączenie to prosta droga do problemów.

Krok 5: Zabezpieczenie kabla i skręcenie obudowy ostatnie szlify

Wewnątrz wtyczki znajduje się zazwyczaj specjalny zacisk, zwany odciążką. Jego zadaniem jest zabezpieczenie kabla przed wyrwaniem z zacisków w momencie szarpnięcia. Upewnij się, że zewnętrzna izolacja kabla jest schowana pod odciążką, a następnie dokręć śruby mocujące odciążkę do kabla. Po tym kroku, ostrożnie złóż obudowę wtyczki i dokręć śruby mocujące obudowę. Upewnij się, że wszystko pasuje do siebie i obudowa jest szczelnie zamknięta.

A co z wtyczką bez uziemienia? Jak poradzić sobie z kablem dwużyłowym?

Podłączenie wtyczki bez uziemienia jest nieco prostsze, ale równie ważne jest wykonanie go poprawnie. Dotyczy to urządzeń, które nie wymagają przewodu ochronnego.

Rozpoznawanie kabla dwużyłowego (L, N)

Kabel dwużyłowy, jak sama nazwa wskazuje, składa się tylko z dwóch przewodów: fazowego (L) i neutralnego (N). Nie ma w nim przewodu ochronnego PE. Takie kable stosuje się do urządzeń o podwójnej izolacji, czyli takich, które są zaprojektowane w taki sposób, aby zapewnić bezpieczeństwo bez konieczności uziemienia.

Procedura podłączania wtyczki "płaskiej" gdzie tkwią różnice?

Procedura podłączania wtyczki płaskiej jest analogiczna do tej z uziemieniem, z tą różnicą, że pomijamy podłączenie przewodu PE. Otwórz obudowę wtyczki, zidentyfikuj zaciski (zazwyczaj oznaczone L i N) i podłącz do nich odpowiednio przewód fazowy (brązowy/czarny) i neutralny (niebieski). W przypadku wtyczek płaskich, zazwyczaj nie ma znaczenia, który z dwóch przewodów podłączysz do którego zacisku, ponieważ wtyczka jest symetryczna. Ważne jest jednak, aby oba przewody były solidnie dokręcone i zabezpieczone odciążką. Następnie skręć obudowę wtyczki.

Co mogło pójść nie tak? Rozpoznaj i unikaj najczęstszych błędów

Nawet przy najlepszych chęciach, podczas pracy z elektrycznością można popełnić błędy. Świadomość najczęstszych z nich pozwoli Ci ich uniknąć i zapewnić bezpieczeństwo sobie i innym.

Błąd #1: Pomylone przewody dlaczego to tak niebezpieczne?

Najpoważniejszym błędem jest pomylenie przewodów, zwłaszcza podłączenie przewodu fazowego (L) lub neutralnego (N) do styku ochronnego (PE) we wtyczce z uziemieniem. Jeśli podłączysz przewód fazowy do bolca uziemiającego, cała obudowa urządzenia (jeśli jest metalowa) znajdzie się pod napięciem 230V. Dotknięcie takiej obudowy może skończyć się śmiertelnym porażeniem prądem. To jest absolutnie krytyczny błąd, którego należy unikać za wszelką cenę.

Błąd #2: Luźne połączenia cichy sprawca przegrzewania i pożarów

Niedokręcone śruby w zaciskach to kolejny bardzo niebezpieczny błąd. Luźne połączenie stawia większy opór przepływającemu prądowi, co powoduje wydzielanie się ciepła. W efekcie wtyczka może się przegrzewać, topić, a nawet doprowadzić do zapłonu materiałów znajdujących się w pobliżu. Zawsze upewnij się, że śruby są dokręcone mocno i pewnie.

Błąd #3: Uszkodzona izolacja na co zwrócić szczególną uwagę?

Podczas zdejmowania izolacji zewnętrznej lub izolacji z poszczególnych żył, łatwo jest uszkodzić miedziane druciki. Zbyt głębokie nacięcie izolacji może spowodować przecięcie kilku drucików, co osłabia połączenie i może prowadzić do przegrzewania. Z kolei zbyt płytkie nacięcie może sprawić, że izolacja będzie się zsuwać. Zawsze dokładnie sprawdzaj stan izolacji i samych żył po ich odizolowaniu. Upewnij się, że nie ma żadnych uszkodzeń.

Ostatnia prosta: Jak sprawdzić poprawność połączenia przed podłączeniem do prądu?

Zanim podłączysz naprawione urządzenie do gniazdka, wykonaj ostatnie, ale bardzo ważne kontrole. Pozwolą Ci one upewnić się, że wszystko zostało zrobione poprawnie.

Wizualna inspekcja co powinno wzbudzić Twoją czujność?

Po złożeniu wtyczki, dokładnie ją obejrzyj. Sprawdź, czy:

• Żadne druciki nie wystają poza obręb zacisków.
• Kabel jest prawidłowo osadzony w odciążce.
• Obudowa wtyczki jest solidnie skręcona i nie ma widocznych szczelin.
• Nie ma żadnych pęknięć ani uszkodzeń izolacji na kablu lub wewnątrz wtyczki.
• Wtyczka wygląda na zwartą i solidną.

Przeczytaj również: Jak podłączyć potencjometr do falownika - uniknij powszechnych błędów

Bezpieczne testowanie działania urządzenia

Gdy masz pewność, że wszystko jest w porządku, możesz podłączyć wtyczkę do gniazdka. Obserwuj uważnie, czy urządzenie działa poprawnie. Nasłuchuj ewentualnych trzasków, obserwuj, czy nie pojawia się dym, ani nie czuć zapachu spalenizny. Jeśli wszystko jest w porządku, gratulacje właśnie samodzielnie i bezpiecznie podłączyłeś wtyczkę elektryczną!
