Jak podłączyć gniazdko w instalacji bez uziemienia? Ryzyko i rozwiązania

Podłączanie gniazdek w starszych budynkach często wiąże się z wyzwaniami, zwłaszcza gdy mamy do czynienia z instalacją dwużyłową, pozbawioną przewodu ochronnego. W takich sytuacjach kluczowe jest zrozumienie ryzyka i dostępnych metod zabezpieczenia, takich jak historyczne "zerowanie". Ten artykuł wyjaśni, na czym polega ta metoda, jakie niesie ze sobą zagrożenia oraz jakie są bezpieczniejsze, nowoczesne alternatywy, podkreślając nadrzędną wagę bezpieczeństwa użytkowników.

Gniazdko bez uziemienia w starym budownictwie dlaczego to poważny problem?

Brak przewodu uziemiającego (PE) w starych instalacjach dwużyłowych, znanych jako system TN-C, stanowi poważne zagrożenie dla bezpieczeństwa domowników. W przeciwieństwie do nowoczesnych instalacji trójżyłowych, gdzie mamy osobne przewody fazowy (L), neutralny (N) i ochronny (PE), w instalacjach dwużyłowych przewód neutralno-ochronny (PEN) pełni obie te funkcje jednocześnie. Ta konstrukcja znacząco obniża poziom bezpieczeństwa. Dlaczego? Ponieważ w przypadku awarii urządzenia elektrycznego, na przykład przebicia izolacji i kontaktu części czynnych z metalową obudową, nie ma dedykowanego przewodu, który bezpiecznie odprowadziłby prąd do ziemi. W takiej sytuacji niebezpieczne napięcie może pojawić się na obudowie, stwarzając realne ryzyko porażenia prądem przy dotknięciu. Co więcej, brak prawidłowego uziemienia zwiększa ryzyko pożaru oraz może prowadzić do uszkodzenia podłączonego sprzętu, zwłaszcza tego wrażliwego na przepięcia.

„Zerowanie” gniazdka historyczna metoda ochrony w instalacjach dwużyłowych

Metoda "zerowania" była historycznie stosowanym rozwiązaniem mającym na celu zapewnienie podstawowej ochrony przeciwporażeniowej w instalacjach dwużyłowych (TN-C). Polegała ona na sprytnym wykorzystaniu faktu, że przewód PEN pełnił podwójną rolę. Kluczowe było prawidłowe podłączenie: przewód PEN doprowadzany do gniazdka powinien być najpierw podłączony do bolca ochronnego gniazdka. Dopiero z tego bolca wykonywano mostek krótki odcinek przewodu do zacisku roboczego neutralnego (N). Odwrotna kolejność podłączenia, czyli najpierw do zacisku N, a potem mostek na bolec, była poważnym błędem. W takiej sytuacji, w przypadku poluzowania się mostka, na obudowie urządzenia podłączonego do gniazdka mógł pojawić się niebezpieczny potencjał fazowy, stanowiący śmiertelne zagrożenie. Największą wadą zerowania jest jednak to, co dzieje się w przypadku przerwania ciągłości przewodu PEN przed punktem poboru. Jeśli taki przewód ulegnie uszkodzeniu, na obudowie podłączonego urządzenia natychmiast pojawi się pełne napięcie fazowe, ponieważ bolec ochronny nie będzie już połączony z punktem o potencjale zerowym. Według danych elektro-spark.pl, "przerwanie przewodu neutralnego przy zerowaniu gniazdka może spowodować pojawienie się napięcia na obudowie podłączonego urządzenia, co jest skrajnie niebezpieczne". Chociaż zerowanie jest dopuszczalne w istniejących, starych instalacjach, ponieważ prawo budowlane zazwyczaj nie działa wstecz, to nie jest zgodne z obecnymi normami bezpieczeństwa dla nowo budowanych lub modernizowanych obiektów.

Instrukcja krok po kroku: Jak podłączyć gniazdko z bolcem metodą zerowania?

Absolutnie kluczowe jest podkreślenie, że samodzielne wykonywanie jakichkolwiek prac przy instalacji elektrycznej jest skrajnie niebezpieczne i może prowadzić do porażenia prądem, pożaru, a nawet śmierci. Poniższa instrukcja ma charakter wyłącznie edukacyjny i informacyjny, mający na celu przybliżenie teoretycznego przebiegu procesu. Wszelkie prace związane z instalacją elektryczną powinny być bezwzględnie powierzone wykwalifikowanemu elektrykowi z odpowiednimi uprawnieniami (np. SEP).

1. Zanim zaczniesz: absolutne podstawy bezpieczeństwa i niezbędne narzędzia. Przed przystąpieniem do jakichkolwiek prac, należy bezwzględnie wyłączyć zasilanie w obwodzie, nad którym będziemy pracować. Zlokalizuj i wyłącz odpowiednie bezpieczniki w rozdzielnicy głównej. Następnie, za pomocą próbnika napięcia, sprawdź brak napięcia na przewodach, z którymi będziesz pracować. Upewnij się, że używasz narzędzi z odpowiednią izolacją, przeznaczonych do prac elektrycznych.

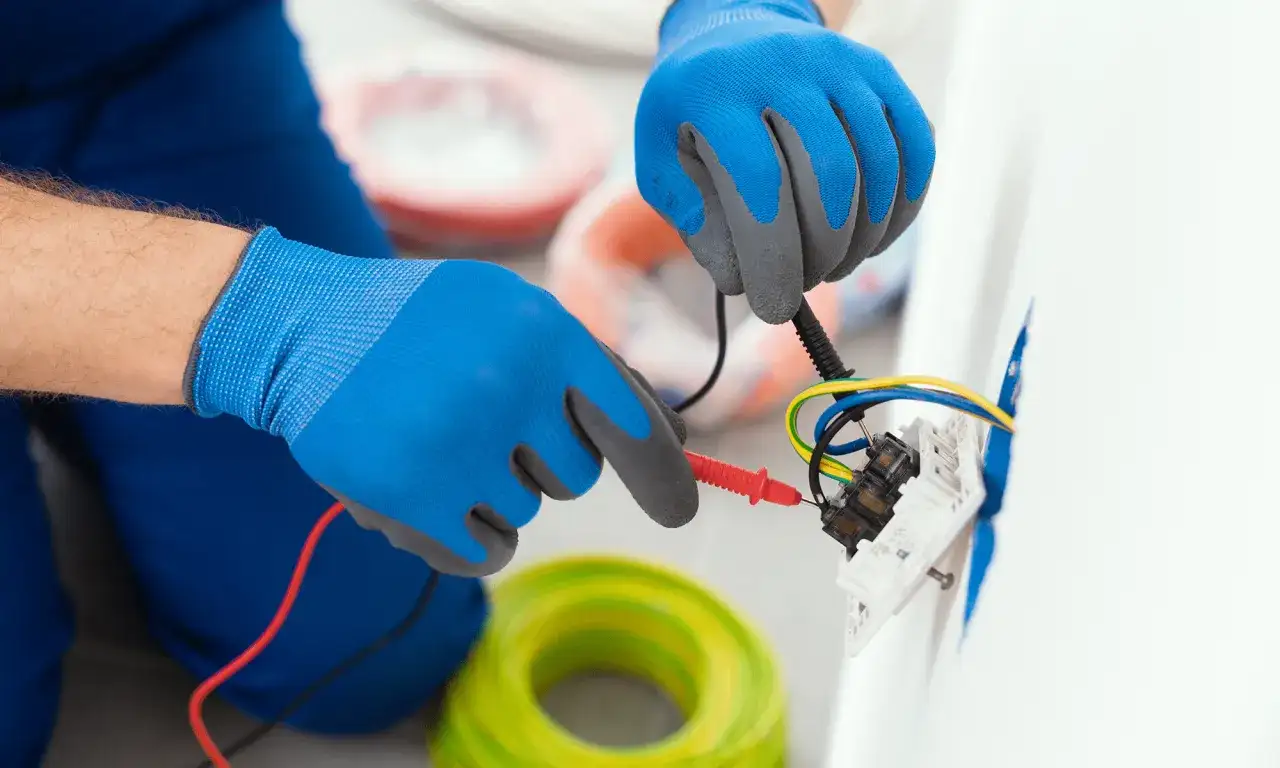

2. Krok 1: Identyfikacja przewodów: jak odróżnić przewód fazowy od neutralnego? W instalacji dwużyłowej zidentyfikowanie przewodów jest kluczowe. Używając próbnika napięcia, ostrożnie dotknij poszczególnych przewodów. Przewód, przy którym próba wskaże obecność napięcia, jest przewodem fazowym (L). Drugi przewód, który nie przewodzi napięcia, jest przewodem neutralno-ochronnym (PEN).

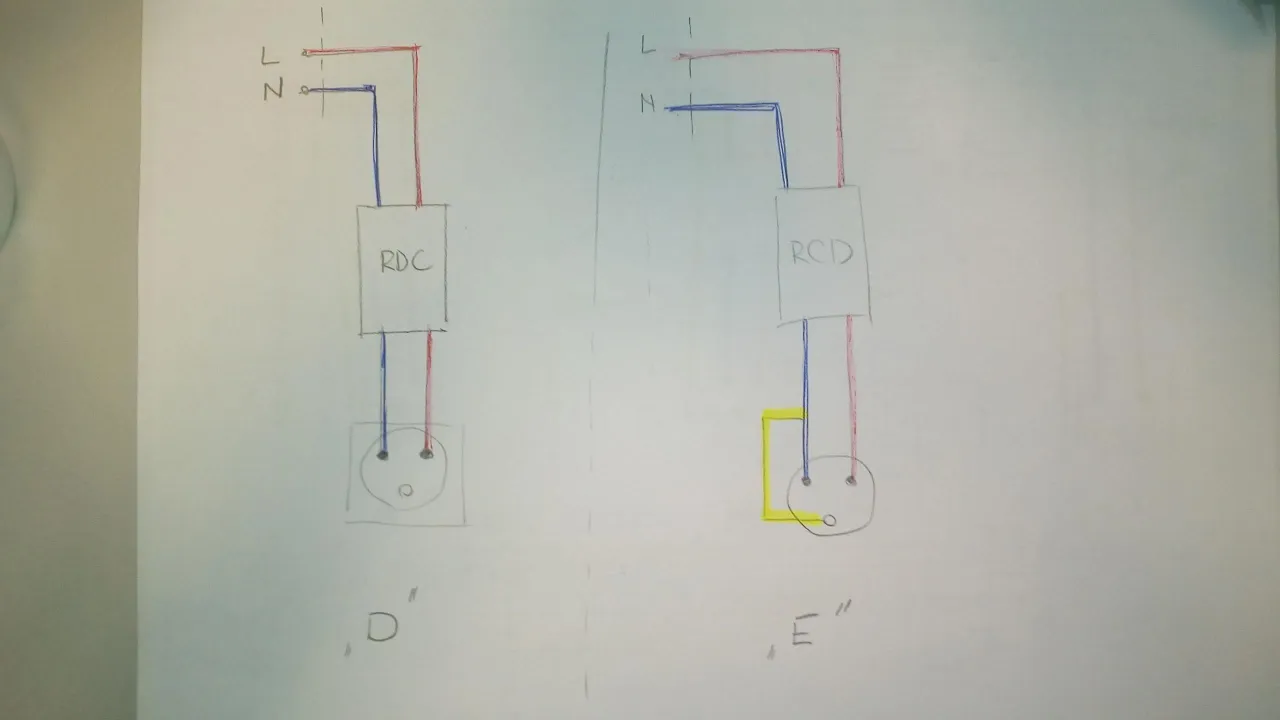

3. Krok 2: Prawidłowe podłączenie przewodów do bolca i zacisków roboczych (schemat). Pamiętaj o prawidłowej kolejności: przewód PEN należy podłączyć najpierw do bolca ochronnego gniazdka. Następnie, za pomocą krótkiego odcinka przewodu, wykonaj mostek łączący bolec ochronny z zaciskiem neutralnym (N) gniazdka. Przewód fazowy (L) podłącz do odpowiedniego zacisku fazowego gniazdka.
4. Krok 3: Sprawdzenie poprawności połączeń: jak upewnić się, że wszystko działa? Po wykonaniu połączeń i ponownym załączeniu zasilania, należy przeprowadzić podstawową kontrolę. Wizualnie upewnij się, że wszystkie połączenia są pewne i prawidłowo wykonane. Sprawdź, czy gniazdko jest zasilane, podłączając do niego proste urządzenie, np. lampkę. Ostateczne i szczegółowe testy bezpieczeństwa, które wymagają specjalistycznego sprzętu, powinien wykonać wykwalifikowany elektryk.

Nowoczesne alternatywy dla zerowania jak skutecznie zwiększyć bezpieczeństwo?

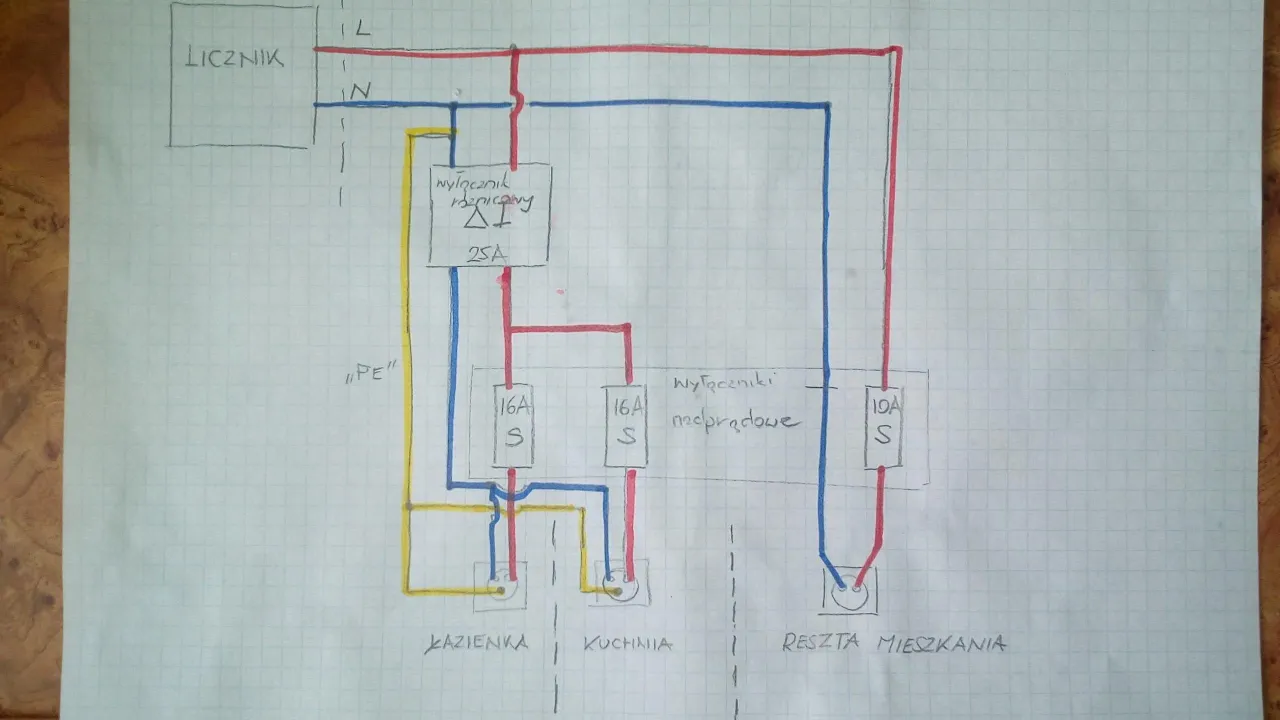

Chociaż zerowanie było stosowane w przeszłości, współczesne podejście do bezpieczeństwa elektrycznego wymaga stosowania znacznie skuteczniejszych metod ochrony. Jedną z kluczowych alternatyw jest wyłącznik różnicowoprądowy (RCD). Jest to urządzenie, które działa jak "anioł stróż" w instalacji, monitorując przepływ prądu. W przypadku wykrycia jakiegokolwiek prądu "upływającego" czyli prądu, który nie wraca do źródła przez przewód neutralny, a potencjalnie przez ciało człowieka RCD błyskawicznie przerywa obwód. Działa to nawet w instalacjach dwużyłowych i chroni przed skutkami porażenia prądem. Należy jednak pamiętać, że RCD bez prawidłowego uziemienia (PE) nie chroni w pełni przed uszkodzeniem sprzętu w przypadku przebicia na obudowę, ale znacząco zwiększa bezpieczeństwo ludzi. Jednakże, jedynym w pełni bezpiecznym i zgodnym z obecnymi przepisami rozwiązaniem jest kompleksowa modernizacja całej instalacji elektrycznej. Polega ona na wymianie okablowania na trójprzewodowe (z osobnym przewodem ochronnym PE), zainstalowaniu wyłączników różnicowoprądowych dla wszystkich obwodów oraz dostosowaniu rozdzielnicy do nowoczesnych standardów bezpieczeństwa.

Praca dla profesjonalisty: Dlaczego nie warto ryzykować i kiedy wezwać elektryka?

Podsumowując, wszelkie prace przy instalacji elektrycznej, a zwłaszcza te dotyczące systemów ochrony przeciwporażeniowej, takie jak zerowanie czy instalacja RCD, wymagają wiedzy, doświadczenia i uprawnień, które posiada jedynie wykwalifikowany elektryk. Samodzielne próby ingerencji w instalację, szczególnie w starym budownictwie, są nie tylko niebezpieczne, ale również niezgodne z prawem i normami technicznymi. Wezwanie elektryka jest absolutnie niezbędne w sytuacjach takich jak: modernizacja instalacji elektrycznej, wykrycie problemów z istniejącym zerowaniem, montaż wyłącznika różnicowoprądowego, diagnostyka wszelkich usterek elektrycznych, a także przy planowaniu i wykonaniu nowych punktów zasilania. Pamiętaj, że inwestycja w usługi profesjonalnego elektryka to inwestycja w bezpieczeństwo Twoje, Twojej rodziny i Twojego mienia. Pozwala uniknąć znacznie większych kosztów związanych z naprawami po awariach, leczeniem po porażeniu prądem czy stratami materialnymi spowodowanymi pożarem.
