Pomiar impedancji pętli zwarcia (IPZ) to fundamentalny element zapewniający bezpieczeństwo instalacji elektrycznych niskiego napięcia. Jego głównym celem jest potwierdzenie, że w sytuacji wystąpienia zwarcia, prąd płynący w obwodzie będzie na tyle duży, aby w wymaganym czasie zadziałało zabezpieczenie najczęściej jest to wyłącznik nadprądowy. W polskich instalacjach, szczególnie w układach sieci TN, dla obwodów końcowych standardowy czas zadziałania wynosi 0,4 sekundy. Bez prawidłowego pomiaru IPZ nie mamy pewności, czy ochrona przeciwporażeniowa działa skutecznie. Zbyt wysoka impedancja może oznaczać, że w razie zwarcia prąd nie będzie wystarczająco duży, by szybko odłączyć zasilanie, co zwiększa ryzyko porażenia prądem, a także może prowadzić do uszkodzeń sprzętu czy nawet pożaru z powodu przegrzewania się przewodów. Dlatego właśnie weryfikacja IPZ jest tak istotna to nie tylko wymóg formalny, ale przede wszystkim gwarancja bezpieczeństwa użytkowników instalacji.
Mechanizm ochrony przez samoczynne wyłączenie zasilania opiera się na założeniu, że w przypadku zwarcia między przewodem fazowym a przewodem ochronnym (PE), powstanie obwód o niskiej impedancji. Im niższa jest ta impedancja, tym większy prąd popłynie w obwodzie zwarciowym. Ten właśnie prąd, odpowiednio duży, powinien spowodować zadziałanie zabezpieczenia nadprądowego lub innego organu chroniącego w określonym czasie. Impedancja pętli zwarcia (Zs) jest kluczowym parametrem, który decyduje o tym, czy ten warunek zostanie spełniony. Jeśli wartość Zs jest zbyt wysoka, prąd zwarcia może być niewystarczający do szybkiego zadziałania zabezpieczenia, co wydłuża czas, przez który odbiornik jest pod napięciem w przypadku zwarcia. W skrajnych przypadkach, gdy impedancja jest bardzo duża, zabezpieczenie może w ogóle nie zadziałać. Konsekwencje są poważne: od ryzyka śmiertelnego porażenia prądem dla osób dotykających uszkodzonego urządzenia, po zagrożenie pożarowe wynikające z długotrwałego przepływu prądu przez przewody, które nie są do tego przystosowane. Dlatego właśnie pomiar IPZ jest nieodłącznym elementem odbioru instalacji elektrycznej oraz jej okresowych kontroli.
Co musisz wiedzieć o obliczaniu IPZ? Fundamenty zgodne z normą PN-HD 60364
Podstawą do określenia dopuszczalnej wartości impedancji pętli zwarcia (IPZ) w instalacjach elektrycznych niskiego napięcia jest norma PN-HD 60364. Norma ta, wraz z polskimi przepisami, precyzuje wymagania dotyczące skuteczności ochrony przeciwporażeniowej. Kluczowym narzędziem do weryfikacji jest wzór, który pozwala obliczyć maksymalną dopuszczalną impedancję pętli zwarcia dla układów sieci TN:
Zs ≤ Uo / Ia
Aby prawidłowo zastosować ten wzór, musimy zrozumieć znaczenie poszczególnych jego elementów:
- Zs: Jest to maksymalna dopuszczalna impedancja pętli zwarcia, wyrażona w omach (Ω). Ta wartość określa, jaka maksymalna rezystancja może występować w całym obwodzie od punktu zwarcia do punktu zasilania, aby zapewnić zadziałanie zabezpieczenia.
- Uo: To napięcie znamionowe fazowe względem ziemi. W typowych polskich instalacjach elektrycznych w budynkach mieszkalnych i użyteczności publicznej, wartość ta wynosi standardowo 230V.
-
Ia: Jest to prąd powodujący samoczynne zadziałanie zabezpieczenia w wymaganym czasie. Wartość ta jest kluczowa, ponieważ bezpośrednio wpływa na dopuszczalną impedancję. Prąd Ia nie jest stały zależy od prądu znamionowego (In) wyłącznika nadprądowego oraz od jego charakterystyki. Norma PN-HD 60364 definiuje minimalne prądy zadziałania dla poszczególnych charakterystyk, które gwarantują wyłączenie zasilania w bezpiecznym czasie (np. 0,4 sekundy dla obwodów końcowych w układzie TN). Najczęściej stosowane krotności prądu znamionowego (In) dla wyłączników nadprądowych to:
- Charakterystyka B: Ia = 5 x In
- Charakterystyka C: Ia = 10 x In
- Charakterystyka D: Ia = 20 x In
Znając te wartości, możemy przeprowadzić przykładowe obliczenia, które pomogą nam zrozumieć praktyczne zastosowanie wzoru. Dla polskich instalacji domowych, gdzie napięcie Uo wynosi 230V, a wymagany czas wyłączenia to 0,4 sekundy:
- Dla wyłącznika B16: Prąd znamionowy In = 16A. Prąd zadziałania Ia = 5 * 16A = 80A. Maksymalna dopuszczalna impedancja pętli zwarcia Zs ≤ 230V / 80A ≈ 2,87 Ω.
- Dla wyłącznika C10: Prąd znamionowy In = 10A. Prąd zadziałania Ia = 10 * 10A = 100A. Maksymalna dopuszczalna impedancja pętli zwarcia Zs ≤ 230V / 100A = 2,30 Ω.
- Dla wyłącznika C16: Prąd znamionowy In = 16A. Prąd zadziałania Ia = 10 * 16A = 160A. Maksymalna dopuszczalna impedancja pętli zwarcia Zs ≤ 230V / 160A ≈ 1,43 Ω.
Te obliczenia pokazują, jak ważna jest znajomość charakterystyki wyłącznika i jego prądu znamionowego przy weryfikacji bezpieczeństwa instalacji. Pamiętajmy, że podane wartości 230V i 0,4s są standardami dla większości polskich instalacji domowych w sieciach TN, ale w specyficznych przypadkach mogą istnieć inne wymagania.
Dopuszczalna impedancja pętli zwarcia: Tabela dla najpopularniejszych zabezpieczeń (230V, sieć TN)
Poniższe tabele przedstawiają dopuszczalne wartości impedancji pętli zwarcia (Zs) dla najczęściej stosowanych wyłączników nadprądowych w polskich instalacjach elektrycznych pracujących w sieciach TN przy napięciu fazowym 230V. Wartości te zostały obliczone zgodnie ze wzorem Zs ≤ Uo / Ia, uwzględniając odpowiednie krotności prądu znamionowego (In) dla poszczególnych charakterystyk wyłączników.
Tabela 1: Dopuszczalna impedancja pętli zwarcia dla wyłączników o charakterystyce B (Ia = 5 x In)
| Prąd znamionowy In | Prąd zadziałania Ia (5xIn) | Maksymalna Zs [Ω] |
|---|---|---|
| B6 | 30A | 7,67 |
| B10 | 50A | 4,60 |
| B16 | 80A | 2,87 |
| B20 | 100A | 2,30 |
| B25 | 125A | 1,84 |
Tabela 2: Dopuszczalna impedancja pętli zwarcia dla wyłączników o charakterystyce C (Ia = 10 x In)
| Prąd znamionowy In | Prąd zadziałania Ia (10xIn) | Maksymalna Zs [Ω] |
|---|---|---|
| C6 | 60A | 3,83 |
| C10 | 100A | 2,30 |
| C16 | 160A | 1,43 |
| C20 | 200A | 1,15 |
| C25 | 250A | 0,92 |
Przeczytaj również: Jak mierzyć multimetrem: proste kroki do dokładnych pomiarów
Tabela 3: Dopuszczalna impedancja pętli zwarcia dla wyłączników o charakterystyce D (Ia = 20 x In)
| Prąd znamionowy In | Prąd zadziałania Ia (20xIn) | Maksymalna Zs [Ω] |
|---|---|---|
| D10 | 200A | 1,15 |
| D16 | 320A | 0,72 |
| D20 | 400A | 0,57 |
| D25 | 500A | 0,46 |
Te tabele stanowią praktyczne narzędzie dla każdego elektryka, ułatwiając szybką weryfikację poprawności instalacji. Pamiętaj jednak, że są to wartości teoretyczne, a rzeczywiste pomiary mogą wykazywać pewne różnice.

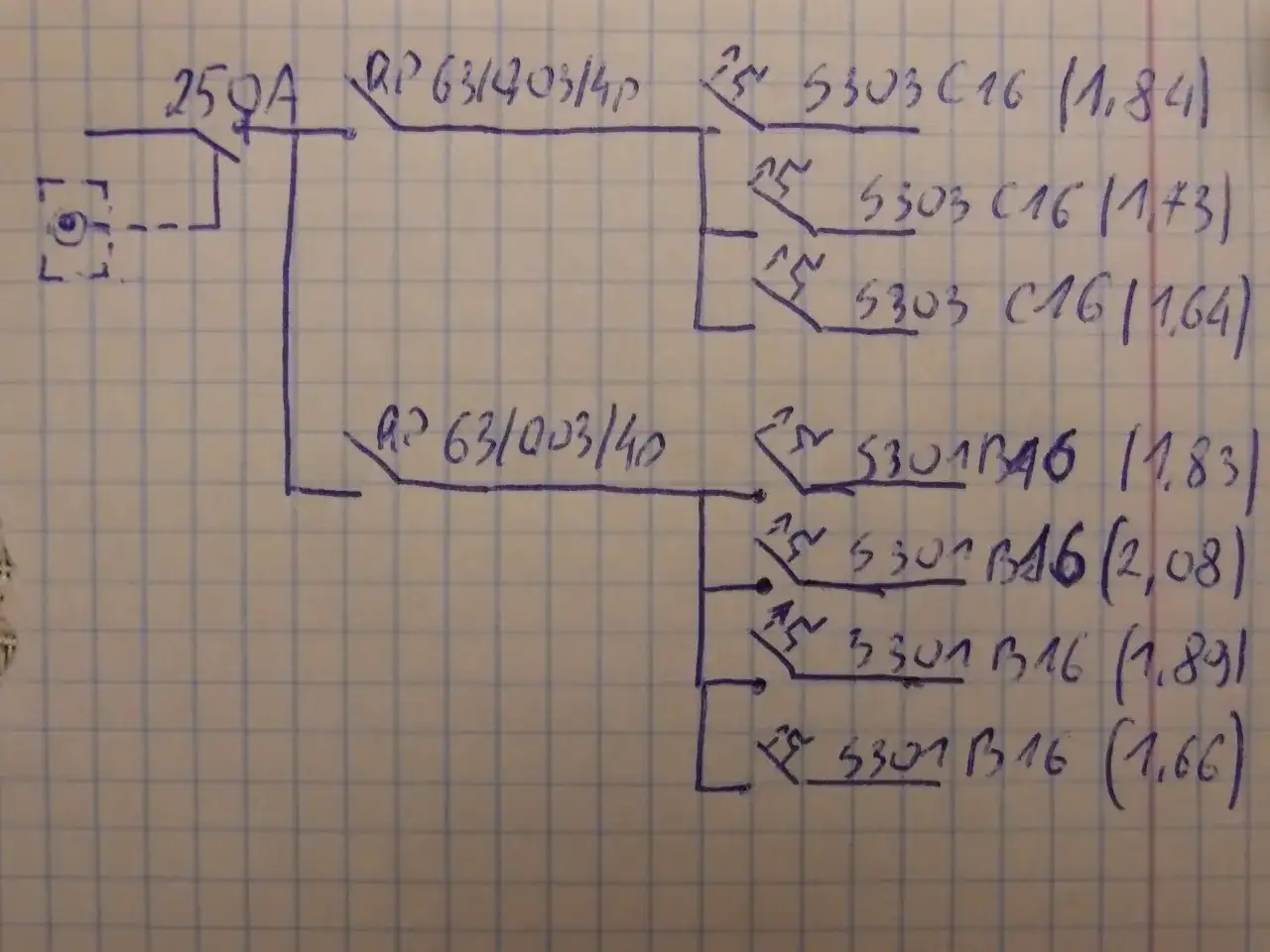

Jak prawidłowo interpretować wyniki pomiarów i co robić, gdy są niezgodne z tabelą?
Po przeprowadzeniu pomiaru impedancji pętli zwarcia, kluczowe jest prawidłowe zinterpretowanie uzyskanych wyników w odniesieniu do wartości podanych w tabelach lub obliczonych indywidualnie. Podstawowa zasada jest prosta: zmierzona wartość impedancji pętli zwarcia (Zs zmierzone) musi być mniejsza lub równa maksymalnej dopuszczalnej wartości Zs (Zs z tabeli lub obliczonej). Jeśli pomiar wykaże, że Zs zmierzone jest niższe lub równe dopuszczalnej wartości, oznacza to, że ochrona przeciwporażeniowa działa prawidłowo i instalacja jest bezpieczna pod tym względem.
Sytuacja staje się problematyczna, gdy zmierzona wartość Zs jest wyższa niż dopuszczalna. Taki wynik jest sygnałem alarmowym i wskazuje na potencjalne zagrożenie. Przyczyny zbyt wysokiej impedancji pętli zwarcia mogą być różnorodne:
- Zbyt duża długość obwodu: Im dłuższy przewód, tym większa jego rezystancja, co bezpośrednio przekłada się na wyższą impedancję pętli zwarcia.
- Niewystarczający przekrój przewodów: Przewody o zbyt małym przekroju mają wyższą rezystancję jednostkową.
- Słaba jakość połączeń: Luźne zaciski, zanieczyszczone styki, korozja w punktach połączeniowych (np. w puszkach, gniazdach, na listwach zaciskowych) znacząco zwiększają rezystancję całego obwodu.
- Wady instalacji: W rzadkich przypadkach mogą wystąpić inne wady, takie jak uszkodzenia przewodów w ścianach, które zwiększają ich rezystancję.
Gdy zmierzona impedancja pętli zwarcia jest niezgodna z normą, konieczne jest podjęcie natychmiastowych działań naprawczych. Celem jest obniżenie wartości Zs do poziomu bezpiecznego. Oto najczęściej stosowane kroki:
- Poprawa jakości połączeń: Dokładne dokręcenie wszystkich zacisków, oczyszczenie styków z tlenków czy innych zanieczyszczeń. Jest to często najprostsze i najtańsze rozwiązanie.
- Zwiększenie przekroju przewodów: Wymiana przewodów na te o większym przekroju, co zmniejszy ich rezystancję.
- Skrócenie obwodów: Jeśli to możliwe, należy zoptymalizować przebieg przewodów, aby zmniejszyć ich długość.
- Podział obwodów: W niektórych przypadkach konieczne może być podzielenie długiego obwodu na krótsze, co pozwoli na obniżenie impedancji.
- Wymiana zabezpieczenia: W skrajnych przypadkach, gdy inne metody zawiodą, można rozważyć zastosowanie wyłącznika o niższej charakterystyce prądowej (np. z B na C), co zazwyczaj pozwoli na akceptację nieco wyższej impedancji, ale wymaga to dokładnej analizy i może nie być możliwe w każdej sytuacji.
Pamiętajmy, że zbyt wysoka impedancja pętli zwarcia to sytuacja niedopuszczalna, która bezpośrednio zagraża bezpieczeństwu. Wszelkie pomiary i naprawy powinny być wykonywane przez wykwalifikowanego elektryka z odpowiednimi uprawnieniami.
Najczęstsze błędy podczas pomiaru IPZ i jak ich unikać
Pomiar impedancji pętli zwarcia, choć pozornie prosty, jest obarczony ryzykiem popełnienia błędów, które mogą prowadzić do zafałszowania wyników i błędnej oceny stanu instalacji. Świadomość tych pułapek jest kluczowa dla każdego, kto przeprowadza takie pomiary.
Jednym z częstszych błędów jest pomiar na nieobciążonym obwodzie. W niektórych przypadkach, zwłaszcza przy obwodach z elementami indukcyjnymi lub pojemnościowymi, pomiar wykonany bez obciążenia może dawać wyniki inne niż te uzyskane pod obciążeniem. Wynika to z wpływu tych elementów na całkowitą impedancję obwodu. Choć nowoczesne mierniki często kompensują te efekty, warto pamiętać o tej potencjalnej nieścisłości.
Kolejnym aspektem wymagającym uwagi jest niewłaściwa interpretacja wpływu wyłączników różnicowoprądowych (RCD). Wyłączniki RCD chronią przed porażeniem prądem w przypadku prądów upływowych, które mogą nie być wystarczająco duże, aby zadziałało zabezpieczenie nadprądowe. Jednakże, obecność RCD nie wpływa bezpośrednio na wartość impedancji pętli zwarcia w kontekście ochrony przed skutkami zwarć. Pamiętajmy, że RCD i pomiar IPZ to dwa różne, choć uzupełniające się, elementy ochrony przeciwporażeniowej. Obecność RCD nie zwalnia z konieczności pomiaru IPZ.
Bardzo istotnym i często niedocenianym błędem jest pominięcie rezystancji połączeń w samym punkcie pomiarowym. Słabe styki miernika z gniazdem pomiarowym, zanieczyszczone sondy pomiarowe, czy nawet luźne połączenia w samym mierniku mogą znacząco zawyżać wynik pomiaru. Aby tego uniknąć, należy zawsze dbać o czystość styków, używać sprawdzonych i pewnych połączeń, a także regularnie kalibrować używany sprzęt pomiarowy.
Podsumowując, aby uniknąć błędów:
- Zawsze wykonuj pomiary zgodnie z instrukcją producenta miernika.
- W miarę możliwości wykonuj pomiary pod obciążeniem lub upewnij się, że miernik uwzględnia jego wpływ.
- Pamiętaj o rozróżnieniu funkcji RCD i pomiaru IPZ.
- Dbaj o czystość i stan techniczny przewodów pomiarowych oraz punktów styku.
- Regularnie sprawdzaj i kalibruj swój sprzęt pomiarowy.
Tylko staranne podejście do każdego etapu pomiaru gwarantuje uzyskanie wiarygodnych wyników.
Pomiary IPZ a polskie prawo co każdy elektryk musi wiedzieć?
W Polsce kwestie związane z bezpieczeństwem instalacji elektrycznych, w tym obowiązek przeprowadzania pomiarów impedancji pętli zwarcia, są ściśle regulowane przez prawo. Podstawowym aktem prawnym, który nakłada obowiązek okresowych kontroli stanu technicznego obiektów budowlanych, jest Prawo Budowlane. Zgodnie z jego przepisami, instalacje elektryczne podlegają kontroli, której celem jest weryfikacja ich bezpieczeństwa użytkowania. Jednym z kluczowych elementów tej weryfikacji są właśnie pomiary elektryczne, w tym pomiar IPZ.
Protokół z przeprowadzonych pomiarów elektrycznych, sporządzany przez uprawnionego elektryka, jest dokumentem urzędowym. Potwierdza on, że instalacja została wykonana zgodnie z obowiązującymi normami i przepisami, a jej parametry zapewniają bezpieczeństwo użytkowników. Protokół ten jest niezbędny w wielu sytuacjach przy odbiorze nowej instalacji, podczas przeglądów okresowych, a także w przypadku modernizacji czy awarii. Jego brak lub nieprawidłowe sporządzenie może prowadzić do poważnych konsekwencji prawnych i finansowych dla właściciela obiektu oraz dla osoby wykonującej pomiary.
Dla elektryka, rzetelne prowadzenie i przechowywanie protokołów z pomiarów IPZ jest elementem odpowiedzialności zawodowej. Pozwala to udokumentować wykonane prace, potwierdzić zgodność instalacji z normami, a w razie ewentualnych problemów czy wypadków wykazać należyte staranności. Zaniedbanie w tym zakresie może skutkować utratą uprawnień, nałożeniem kar finansowych, a nawet odpowiedzialnością karną. Dlatego każdy elektryk musi doskonale znać wymagania prawne dotyczące pomiarów IPZ i skrupulatnie przestrzegać procedur ich wykonywania i dokumentowania.
Podsumowanie i znaczenie ciągłej weryfikacji bezpieczeństwa elektrycznego
Podsumowując, impedancja pętli zwarcia (IPZ) jest absolutnie kluczowym parametrem, od którego zależy skuteczność ochrony przeciwporażeniowej w każdej instalacji elektrycznej. Zrozumienie zasad jej obliczania, opartych na normie PN-HD 60364 i wzorze Zs ≤ Uo / Ia, jest fundamentalne dla każdego profesjonalisty z branży elektrycznej. Precyzyjne tabele z dopuszczalnymi wartościami dla najpopularniejszych zabezpieczeń stanowią nieocenioną pomoc w codziennej pracy, umożliwiając szybką weryfikację.
Jednak samo obliczenie czy posiadanie tabeli nie wystarczy. Równie ważne jest wykonanie dokładnego pomiaru i jego świadoma interpretacja. Pamiętajmy, że każda sytuacja, w której zmierzona impedancja jest wyższa od dopuszczalnej, stanowi realne zagrożenie i wymaga natychmiastowej interwencji w celu przywrócenia bezpieczeństwa. Należy również unikać typowych błędów podczas pomiarów, które mogą prowadzić do błędnych ocen stanu instalacji.
Wreszcie, aspekt prawny jest nie do przecenienia. Protokół z pomiarów IPZ to nie tylko formalność, ale dowód na spełnienie wymogów bezpieczeństwa i zgodność z prawem. Ciągła weryfikacja stanu technicznego instalacji elektrycznych, w tym regularne pomiary IPZ, to nie tylko obowiązek wynikający z przepisów, ale przede wszystkim wyraz odpowiedzialności za życie i mienie użytkowników. Dbałość o te aspekty gwarantuje bezpieczne i niezawodne działanie systemów elektrycznych.
