Jak używać multimetru? Praktyczny poradnik krok po kroku

Zastanawiasz się, jak okiełznać tajemniczy multimetr i wykorzystać go do diagnozowania usterek w domu czy warsztacie? Ten przewodnik krok po kroku rozwieje Twoje wątpliwości, ucząc podstaw obsługi tego wszechstronnego narzędzia. Dowiedz się, jak bezpiecznie i skutecznie mierzyć napięcie, ciągłość obwodu oraz rezystancję, stając się pewnym siebie majsterkowiczem.

Dlaczego multimetr to niezbędne narzędzie w każdym domu i warsztacie?

Multimetr, zwany również miernikiem uniwersalnym, to serce każdego domowego warsztatu i skrzynki narzędziowej majsterkowicza. Jego wszechstronność sprawia, że jest niezastąpiony od prostych czynności, takich jak sprawdzanie stanu baterii w pilocie, po bardziej zaawansowane zadania, jak diagnoza skomplikowanych awarii elektrycznych czy elektronicznych. Pozwala on na precyzyjne pomiary, które eliminują zgadywanie i "metodę prób i błędów", co nie tylko oszczędza Twój czas, ale także chroni przed niepotrzebnymi wydatkami na wymianę sprawnych części. Dzięki multimetrowi zyskujesz pewność co do stanu obwodów i komponentów, co jest kluczowe dla bezpieczeństwa i efektywności pracy.

Od sprawdzania baterii po diagnozę awarii odkryj wszechstronność miernika

Niezależnie od tego, czy chcesz sprawdzić, czy bateria AA jest naładowana, zdiagnozować przyczynę niedziałającej lampy, czy znaleźć przerwę w kablu, multimetr dostarcza niezbędnych informacji. Jest to narzędzie, które pozwala "zobaczyć" prąd i napięcie, które są niewidoczne dla ludzkiego oka. Od prostych testów, po bardziej złożone analizy, multimetr jest Twoim okiem w świecie elektryczności.

Koniec z domysłami: jak precyzyjny pomiar oszczędza czas i pieniądze?

Zamiast wymieniać kolejne elementy "na ślepo", multimetr pozwala na szybkie zlokalizowanie usterki. Czy to przepalony bezpiecznik, uszkodzony kabel, czy problem z zasilaniem precyzyjny pomiar wskaże winowajcę. To oznacza mniej zmarnowanych części, mniej czasu spędzonego na poszukiwaniu problemu i w efekcie realne oszczędności finansowe.

Zanim zaczniesz: Anatomia multimetru i kluczowe symbole, które musisz znać

Zanim przystąpisz do pierwszych pomiarów, kluczowe jest zrozumienie budowy multimetru i znaczenia jego symboli. To podstawa bezpiecznej i efektywnej pracy z tym urządzeniem.

Pokrętło, gniazda i sondy poznaj swój miernik od podszewki

Każdy multimetr składa się z kilku podstawowych elementów. Wyświetlacz pokazuje zmierzone wartości. Pokrętło służy do wyboru funkcji pomiarowej (np. napięcie, prąd, rezystancja) oraz zakresu pomiarowego. Najważniejsze są gniazda pomiarowe, do których podłącza się sondy:

• COM: To gniazdo wspólne, do którego zawsze podłącza się czarną sondę. Jest to punkt odniesienia dla wszystkich pomiarów.
• VΩmA (lub VΩ): Do tego gniazda podłącza się czerwoną sondę przy pomiarach napięcia (V), rezystancji (Ω) i małego natężenia prądu (mA).
• 10A (lub 20A): Specjalne gniazdo dla czerwonej sondy, używane wyłącznie do pomiaru dużego natężenia prądu (rzędu amperów).

Tajemnicze skróty V, A, Ω rozszyfrowujemy najważniejsze oznaczenia na tarczy

Na tarczy multimetru znajdziesz szereg symboli, które wskazują na dostępne funkcje pomiarowe:

• V~ (lub ACV): Oznacza pomiar napięcia przemiennego (Alternating Current Voltage), typowego dla domowych gniazdek elektrycznych.
• V⎓ (lub DCV): Służy do pomiaru napięcia stałego (Direct Current Voltage), które znajdziesz w bateriach, akumulatorach czy zasilaczach.
• Ω (Omega): Symbolizuje pomiar rezystancji, czyli oporu elektrycznego danego elementu.
• Symbol "głośnika" lub diody: Wskazuje na funkcję testu ciągłości obwodu, często połączoną z sygnałem dźwiękowym (brzęczykiem).
• A (lub DCA/ACA): Oznacza pomiar natężenia prądu (amperażu). DCA to prąd stały, ACA to prąd przemienny.

V~ (AC) vs V⎓ (DC): Kluczowa różnica, której nie możesz zignorować

Rozróżnienie między napięciem przemiennym (AC) a stałym (DC) jest fundamentalne. Napięcie przemienne zmienia swój kierunek cyklicznie i jest standardem w sieciach energetycznych (np. 230V w gniazdku). Napięcie stałe płynie zawsze w jednym kierunku i jest typowe dla baterii, akumulatorów czy zasilaczy niskonapięciowych. Wybór odpowiedniego trybu na multimetrze jest kluczowy dla prawidłowego pomiaru i bezpieczeństwa.

COM, VΩmA, 10A: Jak poprawnie podłączyć przewody, by niczego nie uszkodzić?

Zawsze podłączaj czarną sondę do gniazda COM. Czerwoną sondę podłączasz do gniazda VΩmA dla większości pomiarów (napięcie, rezystancja, mały prąd). Jeśli chcesz zmierzyć duży prąd (np. powyżej 200mA), musisz przełączyć czerwoną sondę do gniazda 10A (lub 20A). Niewłaściwe podłączenie sond, zwłaszcza przy pomiarze prądu, może prowadzić do uszkodzenia multimetru lub nawet zagrożenia bezpieczeństwa.

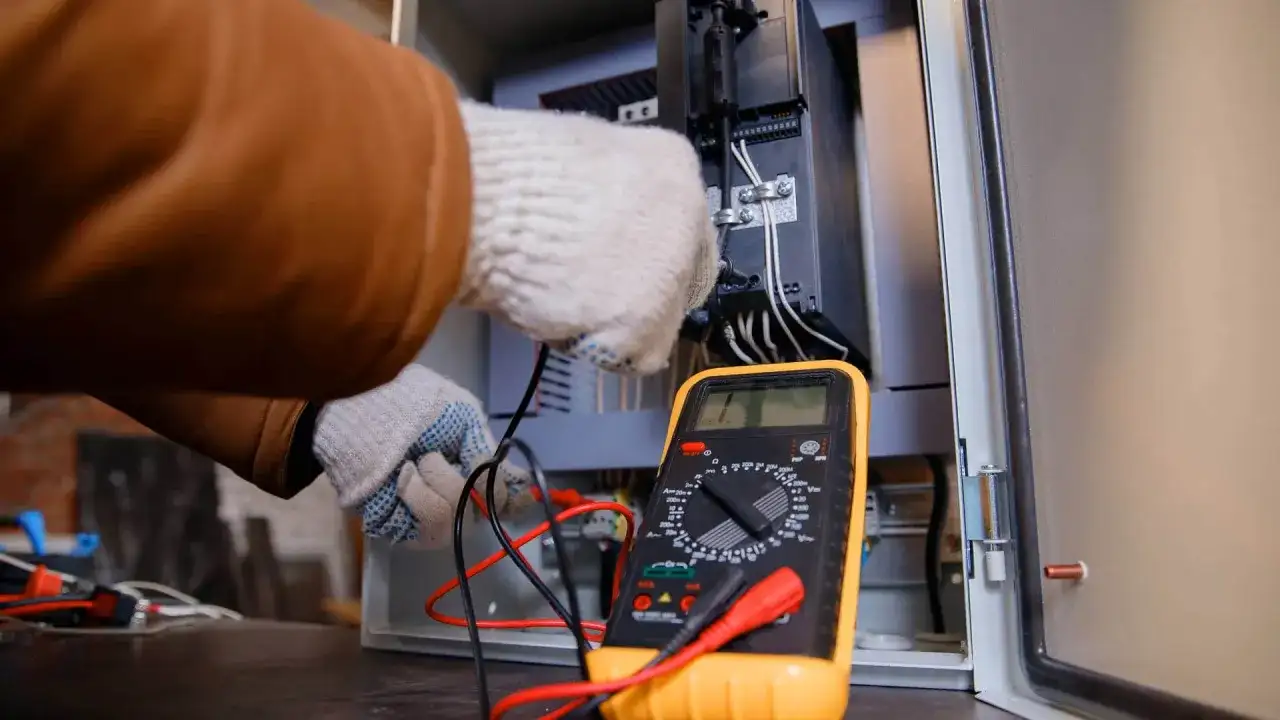

Praktyczny przewodnik: Mierzenie krok po kroku jak profesjonalista

Teraz, gdy znasz budowę multimetru i jego symbole, przejdźmy do praktyki. Poniżej znajdziesz instrukcje, jak wykonać najpopularniejsze pomiary.

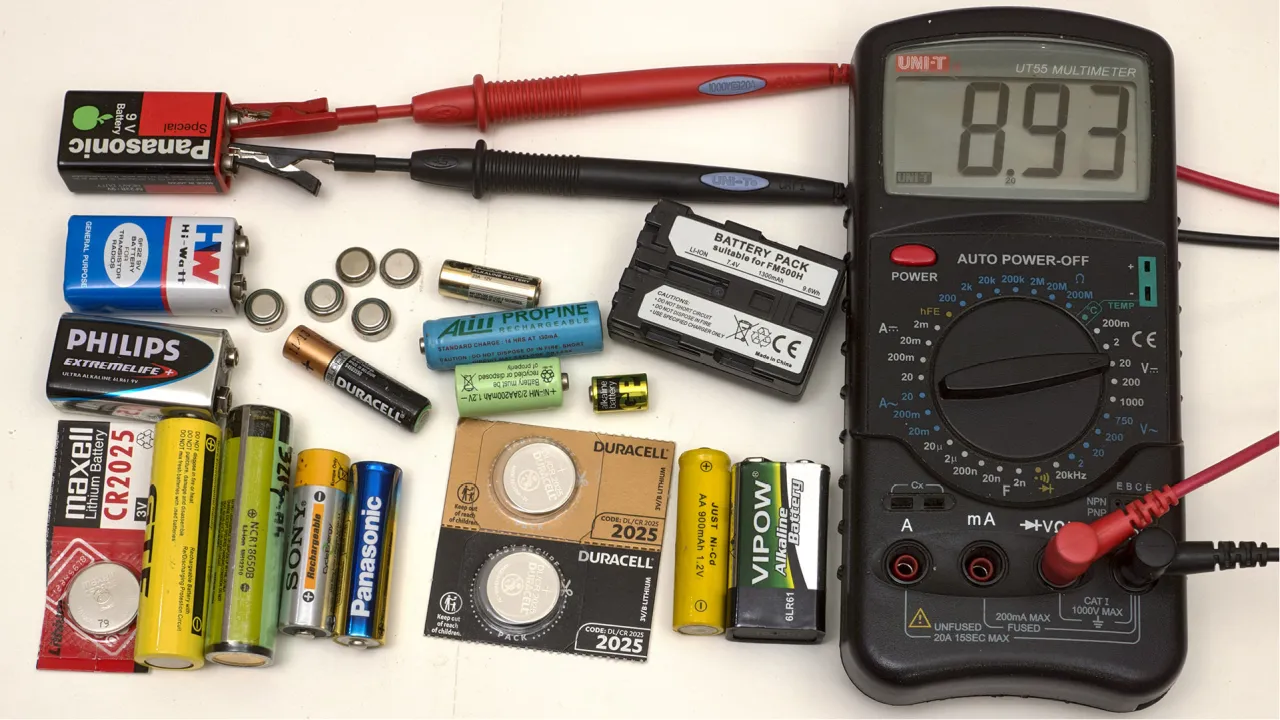

Jak zmierzyć napięcie stałe (DC)? Praktyczny test baterii i akumulatora

Pomiar napięcia stałego (DCV) jest jednym z najprostszych i najczęściej wykonywanych. Idealnie nadaje się do sprawdzania baterii, akumulatorów czy zasilaczy.

1. Wybierz funkcję: Ustaw pokrętło multimetru na zakres V⎓ (DCV).
2. Wybierz zakres: Jeśli nie znasz wartości napięcia, zacznij od najwyższego dostępnego zakresu (np. 20V dla baterii 1.5V, 200V dla akumulatora samochodowego). Możesz stopniowo zmniejszać zakres, aby uzyskać dokładniejszy odczyt.
3. Podłącz sondy: Czarną sondę podłącz do gniazda COM, czerwoną do VΩmA.
4. Wykonaj pomiar: Przyłóż czarną sondę do bieguna ujemnego (-) baterii/akumulatora, a czerwoną do bieguna dodatniego (+). Odczytaj wartość na wyświetlaczu. Nowa bateria 1.5V powinna mieć napięcie nieco wyższe niż nominalne, np. 1.55V.

Jak bezpiecznie zmierzyć napięcie w gniazdku (AC)? Instrukcja dla ostrożnych

Pomiar napięcia przemiennego (ACV) w gniazdku wymaga szczególnej ostrożności ze względu na wysokie napięcie.

1. Wybierz funkcję: Ustaw pokrętło multimetru na zakres V~ (ACV).
2. Wybierz zakres: Dla gniazdka w Polsce (230V) ustaw zakres powyżej tej wartości, np. 600V.
3. Podłącz sondy: Czarną sondę podłącz do gniazda COM, czerwoną do VΩmA.
4. Wykonaj pomiar: Ostrożnie włóż końcówki sond do otworów gniazdka. Upewnij się, że sondy nie dotykają się nawzajem. Odczytaj wartość na wyświetlaczu.

Jak sprawdzić ciągłość obwodu? Szybka diagnostyka kabli i bezpieczników z użyciem brzęczyka

Test ciągłości obwodu pozwala sprawdzić, czy prąd może swobodnie przepływać przez dany element, np. kabel czy bezpiecznik. Jest to bardzo przydatne do wykrywania przerw.

1. Upewnij się, że obwód jest odłączony od zasilania! Nigdy nie wykonuj tego testu na elemencie pod napięciem.
2. Wybierz funkcję: Ustaw pokrętło multimetru na symbol "głośnika" lub diody.
3. Podłącz sondy: Czarną sondę podłącz do gniazda COM, czerwoną do VΩmA.
4. Wykonaj pomiar: Przyłóż końcówki sond do obu końców testowanego elementu (np. bezpiecznika, kabla). Jeśli multimetr wyda sygnał dźwiękowy (brzęczyk) i/lub pokaże bardzo niską rezystancję (bliską 0), oznacza to, że obwód jest ciągły. Brak sygnału lub wyświetlenie "OL" (Open Loop) oznacza przerwę.

Jak zmierzyć rezystancję (opór)? Sprawdzanie podstawowych komponentów elektronicznych

Pomiar rezystancji (oporu) pozwala określić wartość oporników, cewek czy sprawdzić ciągłość przewodów z większą precyzją niż test ciągłości.

1. Upewnij się, że element jest odłączony od zasilania! Pomiar rezystancji w obwodzie pod napięciem może uszkodzić miernik.
2. Wybierz funkcję: Ustaw pokrętło multimetru na symbol Ω (Omega).
3. Wybierz zakres: Zacznij od średniego zakresu (np. 2kΩ lub 20kΩ) i dostosuj go, aby uzyskać najbardziej precyzyjny odczyt.
4. Podłącz sondy: Czarną sondę podłącz do gniazda COM, czerwoną do VΩmA.
5. Wykonaj pomiar: Przyłóż końcówki sond do obu końców elementu, którego rezystancję chcesz zmierzyć. Odczytaj wartość na wyświetlaczu.

Mierzenie natężenia prądu (amperażu) poradnik dla zaawansowanych i przestrogi bezpieczeństwa

Pomiar natężenia prądu jest bardziej zaawansowany i potencjalnie bardziej ryzykowny. Multimetr musi być wpięty w obwód szeregowo, co oznacza, że musisz przerwać obwód i włączyć miernik jako jego część. Według danych Elektryka dla Każdego, "Do pomiaru natężenia prądu multimetr wpina się w obwód szeregowo, co wymaga przerwania obwodu. Jest to operacja bardziej zaawansowana i ryzykowna."

1. Upewnij się, że znasz maksymalne natężenie prądu w obwodzie. Nigdy nie przekraczaj maksymalnego prądu, jaki może zmierzyć Twój multimetr (zazwyczaj 10A lub 20A).
2. Wybierz funkcję: Ustaw pokrętło multimetru na A (DCA dla prądu stałego, ACA dla prądu przemiennego).
3. Wybierz zakres: Zacznij od najwyższego zakresu (np. 10A lub 20A).
4. Podłącz sondy: Czarną sondę podłącz do gniazda COM. Czerwoną sondę podłącz do gniazda 10A (lub 20A) to kluczowe!
5. Przerwij obwód: Odłącz zasilanie. Przerwij obwód w miejscu, w którym chcesz zmierzyć prąd.
6. Włącz multimetr szeregowo: Podłącz czarną sondę do jednego końca przerwanego obwodu, a czerwoną do drugiego. Prąd musi przepływać przez multimetr.
7. Włącz zasilanie i odczytaj: Ostrożnie włącz zasilanie i odczytaj wartość na wyświetlaczu.

Najczęstsze błędy początkujących i jak ich unikać (by nie spalić miernika!)

Początkujący użytkownicy multimetrów często popełniają te same błędy. Znajomość ich pozwoli Ci uniknąć uszkodzenia sprzętu i zagrożenia dla siebie.

Błędny zakres pomiarowy dlaczego to groźne i jak go dobrze ustawić?

Ustawienie zbyt niskiego zakresu pomiarowego (np. 200mV zamiast 20V) może prowadzić do przeciążenia i uszkodzenia multimetru. Zawsze, gdy nie znasz wartości mierzonej, zacznij od najwyższego dostępnego zakresu, a następnie stopniowo go zmniejszaj, aby uzyskać dokładniejszy odczyt. To prosta zasada bezpieczeństwa, która chroni Twój miernik.

Pomiar rezystancji pod napięciem prosty przepis na katastrofę

Nigdy nie należy mierzyć rezystancji ani ciągłości obwodu w obwodzie pod napięciem. Może to zniszczyć miernik i stworzyć zagrożenie dla użytkownika. Zawsze upewnij się, że obwód jest całkowicie odłączony od źródła zasilania przed wykonaniem tych pomiarów.

To jeden z najpoważniejszych błędów. Multimetr w trybie pomiaru rezystancji (Ω) czy ciągłości (brzęczyk) wysyła niewielki prąd do obwodu. Jeśli do obwodu podłączone jest zewnętrzne napięcie, może to spowodować przepalenie bezpiecznika w mierniku, a nawet jego trwałe uszkodzenie.

Złe podłączenie sond przy pomiarze prądu na to uważaj szczególnie!

Jak wspomniano wcześniej, pomiar prądu wymaga przełączenia czerwonej sondy do gniazda 10A (lub 20A). Pozostawienie jej w gnieździe VΩmA podczas pomiaru dużego prądu spowoduje przepalenie wewnętrznego bezpiecznika multimetru. Jest to częsty błąd, który na szczęście zazwyczaj kończy się jedynie wymianą bezpiecznika, ale może być frustrujący.

Co oznacza "OL" na wyświetlaczu i jak interpretować nietypowe odczyty?

Symbol "OL" (Over Limit lub Open Loop) na wyświetlaczu multimetru oznacza, że miernik nie jest w stanie odczytać wartości. Może to wynikać z kilku przyczyn:

• Zbyt wysoka wartość: Mierzona wartość przekracza wybrany zakres multimetru (np. próbujesz zmierzyć 230V na zakresie 20V).
• Przerwa w obwodzie: W trybie ciągłości lub rezystancji "OL" oznacza, że obwód jest przerwany (brak połączenia).
• Brak połączenia: Sondy nie dotykają mierzonego elementu lub są źle podłączone.

Nietypowe odczyty mogą również wskazywać na problem z multimetrem (np. słaba bateria) lub błąd w podłączeniu.

Jaki multimetr wybrać na początek? Krótki przegląd opcji

Wybór pierwszego multimetru może być przytłaczający ze względu na mnogość modeli. Jednak dla początkującego kluczowe są prostota obsługi i podstawowe funkcje.

Miernik z automatycznym zakresem (autoranging) czy manualnym? Co lepsze dla amatora?

Dla początkujących zdecydowanie poleca się multimetry z automatycznym zakresem (autoranging). Takie urządzenia samodzielnie dobierają optymalny zakres pomiarowy, co eliminuje ryzyko błędu i uszkodzenia miernika. Multimetry manualne są zazwyczaj tańsze, ale wymagają ręcznego ustawiania zakresu, co może być kłopotliwe dla osoby bez doświadczenia. Autoranging to komfort i bezpieczeństwo dla amatora.

Przeczytaj również: Jak podłączyć amperomierz do akumulatora? Proste kroki i porady

Na jakie dodatkowe funkcje (test diody, pomiar temperatury) warto zwrócić uwagę?

Podstawowy multimetr powinien oferować pomiary napięcia (AC/DC), prądu (AC/DC), rezystancji i ciągłości obwodu. Dodatkowe funkcje, które mogą być przydatne, to:

• Test diody: Pozwala sprawdzić sprawność diod.
• Pomiar temperatury: Przydatny do diagnozowania przegrzewających się komponentów.
• Pomiar pojemności kondensatorów: Dla osób zajmujących się elektroniką.
• Pomiar częstotliwości: Do analizy sygnałów.

Na początek nie musisz inwestować w miernik z dziesiątkami funkcji. Skup się na solidnym, łatwym w obsłudze modelu, który pokryje Twoje podstawowe potrzeby.
