Jak podłączyć amperomierz do prostownika? Poradnik krok po kroku

W tym artykule dowiesz się, jak bezpiecznie i poprawnie podłączyć amperomierz do prostownika, aby skutecznie monitorować prąd ładowania akumulatora. Poznaj kluczowe zasady bezpieczeństwa, niezbędne narzędzia oraz najczęściej popełniane błędy, by uniknąć uszkodzeń i zapewnić długie życie Twojemu akumulatorowi.

Dlaczego kontrola prądu ładowania jest ważniejsza niż myślisz?

Monitorowanie prądu ładowania akumulatora to nie tylko kwestia technicznej ciekawostki, ale przede wszystkim kluczowy element dbania o żywotność i bezpieczeństwo Twojego pojazdu. Niewłaściwy prąd ładowania czy to zbyt wysoki, czy zbyt niski może mieć poważne konsekwencje. Zbyt wysoki prąd może prowadzić do przegrzewania się akumulatora, przyspieszonego zużycia jego wewnętrznych komponentów, a w skrajnych przypadkach nawet do jego uszkodzenia lub, co gorsza, zapłonu elektrolitu. Z kolei zbyt niski prąd może skutkować niepełnym naładowaniem, co z czasem doprowadzi do zasiarczenia płyt akumulatora procesu nieodwracalnie obniżającego jego pojemność i zdolność do przyjmowania ładunku. Utrzymanie optymalnych parametrów ładowania jest zatem fundamentem dla długiej i bezproblemowej pracy akumulatora.

Po co właściwie montować amperomierz w prostowniku?

Montaż amperomierza w układzie prostownika pełni kilka kluczowych funkcji. Przede wszystkim umożliwia bieżącą kontrolę procesu ładowania. Dzięki niemu możesz na własne oczy zobaczyć, ile prądu faktycznie trafia do akumulatora w danym momencie. Jest to również doskonałe narzędzie do weryfikacji prawidłowego działania samego prostownika jeśli urządzenie nie dostarcza prądu lub podaje go w nieprawidłowej wartości, amperomierz natychmiast to zasygnalizuje. Co więcej, obserwacja prądu ładowania może pomóc w diagnozowaniu stanu akumulatora. Z czasem nauczysz się rozpoznawać typowe wzorce ładowania dla zdrowego akumulatora, co pozwoli Ci szybko wychwycić ewentualne nieprawidłowości. W skrócie, amperomierz daje Ci świadomość i kontrolę nad procesem, który do tej pory mógł być dla Ciebie „czarną skrzynką”.

Jakie informacje zdradza amperomierz o stanie akumulatora i procesie ładowania?

Wskazania amperomierza to nic innego jak język, którym komunikuje się z Tobą układ ładowania. Kiedy podłączasz rozładowany akumulator do prostownika, zazwyczaj zobaczysz wysoki prąd początkowy. Jest to normalne akumulator „chłonie” energię najszybciej, gdy jest najbardziej pusty. W miarę postępu ładowania, ta wartość powinna stopniowo maleć. To sygnał, że akumulator nasyca się energią i stawia coraz większy opór przepływającemu prądowi. Jeśli prąd jest stale bardzo wysoki i nie maleje, może to oznaczać problem z prostownikiem lub, co gorsza, przegrzewanie się akumulatora. Z kolei, jeśli prąd jest od początku bardzo niski lub w ogóle go nie ma, może to świadczyć o głęboko rozładowanym lub uszkodzonym akumulatorze, albo o awarii prostownika. Stabilizacja prądu na bardzo niskim poziomie, na przykład 0.1-0.2 ampera, jest zazwyczaj oznaką, że akumulator jest już w pełni naładowany.

Zanim zaczniesz: Kluczowe przygotowania i zasady bezpieczeństwa

Praca z prądem, nawet tym niskonapięciowym z prostownika, zawsze wymaga zachowania szczególnej ostrożności. Podłączanie dodatkowych urządzeń, takich jak amperomierz, to ingerencja w istniejący obwód, która musi być przeprowadzona z pełną świadomością potencjalnych zagrożeń. Odpowiednie przygotowanie, użycie właściwych narzędzi i ścisłe przestrzeganie zasad bezpieczeństwa to absolutna podstawa, która pozwoli Ci uniknąć nieprzyjemnych niespodzianek, takich jak uszkodzenie sprzętu, a co najważniejsze zapewni Twoje własne bezpieczeństwo.

Narzędzia i materiały, które musisz mieć pod ręką

Aby bezpiecznie i skutecznie podłączyć amperomierz, będziesz potrzebować kilku podstawowych narzędzi i materiałów. Oto lista rzeczy, które warto mieć pod ręką:

• Amperomierz oczywiście, serce całego przedsięwzięcia. Upewnij się, że jego zakres pomiarowy jest odpowiedni do mocy Twojego prostownika.
• Izolowane szczypce do cięcia przewodów niezbędne do przecięcia przewodu, w który wpięty zostanie amperomierz.
• Ściągacz izolacji pozwoli Ci precyzyjnie zdjąć izolację z końcówek przeciętego przewodu, odsłaniając żyły do podłączenia.
• Konektory odpowiednie złączki (np. oczkowe, konektory śrubowe) do połączenia przewodów z zaciskami amperomierza.
• Lutownica i cyna (opcjonalnie) dla bardziej trwałych i pewnych połączeń, choć nie zawsze konieczne.
• Taśma izolacyjna do zabezpieczenia wszelkich połączeń i izolacji odsłoniętych fragmentów przewodów.
• Miernik uniwersalny (multimetr) przydatny do weryfikacji biegunowości przewodów przed podłączeniem.
• Okulary ochronne zawsze warto chronić oczy, zwłaszcza podczas pracy z narzędziami i potencjalnie iskrzącymi przewodami.
• Rękawice izolacyjne dodatkowe zabezpieczenie przed porażeniem prądem.

Zasada numer jeden: Całkowite odłączenie zasilania przed pracą

To jest absolutnie kluczowy punkt, którego nie można pominąć. Zanim wykonasz jakiekolwiek cięcie, ściąganie izolacji czy podłączanie przewodów, bezwzględnie odłącz prostownik od sieci zasilającej 230V. Wyobraź sobie, że pracujesz przy przewodzie pod napięciem ryzyko porażenia prądem jest realne i może być bardzo niebezpieczne. Odłączenie zasilania eliminuje to ryzyko, chroni również elektronikę prostownika i amperomierza przed ewentualnym zwarciem, które mogłoby nastąpić podczas manipulacji przewodami. Dopiero po upewnieniu się, że prostownik jest całkowicie pozbawiony zasilania sieciowego, możesz przystąpić do pracy.

Prawidłowa identyfikacja biegunów (+) i (-) jak uniknąć kosztownej pomyłki?

Kolejnym fundamentalnym krokiem jest prawidłowe zidentyfikowanie biegunów dodatniego (+) i ujemnego (-) zarówno na prostowniku, jak i na akumulatorze. Zazwyczaj przewód dodatni oznaczony jest kolorem czerwonym i symbolem "+", natomiast przewód ujemny kolorem czarnym i symbolem "-". Warto jednak zawsze to zweryfikować, na przykład za pomocą multimetru, szczególnie jeśli oznaczenia są nieczytelne lub brakuje ich w ogóle. Błędne podłączenie amperomierza, na przykład podłączenie go „od tyłu” lub podłączenie przewodów w niewłaściwej kolejności, może prowadzić do jego uszkodzenia, a w przypadku akumulatora do jego szybkiego zniszczenia, a nawet wygenerowania gazów, które mogą być łatwopalne. Pomyłka w tym miejscu jest nie tylko kosztowna, ale i potencjalnie niebezpieczna.

Podłączenie amperomierza krok po kroku: Schemat szeregowy w praktyce

Teraz, gdy mamy już za sobą przygotowania i zasady bezpieczeństwa, możemy przejść do sedna sprawy fizycznego podłączenia amperomierza. Pamiętaj, że prawidłowe wpięcie miernika jest kluczowe nie tylko dla uzyskania wiarygodnych pomiarów, ale przede wszystkim dla bezpieczeństwa całego układu i Ciebie samego.

Dlaczego amperomierz ZAWSZE podłączamy szeregowo? Wyjaśnienie zasady

Kluczową zasadą, którą musisz zapamiętać, jest to, że amperomierz zawsze podłącza się szeregowo w obwodzie. Co to oznacza w praktyce? Wyobraź sobie obwód elektryczny jako rurę, przez którą płynie woda (prąd). Amperomierz jest jak zwężenie w tej rurze aby zmierzyć, ile wody przez nią przepływa, musisz umieścić to zwężenie na jej drodze, tak aby cała woda musiała przez nie przejść. Podobnie jest z prądem amperomierz musi być wpięty w taki sposób, aby cały prąd płynący od źródła (prostownika) do odbiornika (akumulatora) przepływał przez jego wewnętrzne obwody pomiarowe. Podłączenie go równolegle (czyli obok głównego obwodu) jest błędem krytycznym, który może spowodować zwarcie i natychmiastowe uszkodzenie amperomierza, ponieważ jego wewnętrzna rezystancja jest bardzo niska. Jak wspomniano w motoryzacja.tech, jest to jeden z najpoważniejszych błędów, jakich można się dopuścić.

Instrukcja montażu: Przecięcie przewodu dodatniego i wpięcie miernika

Oto szczegółowa instrukcja, jak krok po kroku podłączyć amperomierz:

1. Upewnij się, że prostownik jest odłączony od sieci 230V i od akumulatora.
2. Zlokalizuj przewód dodatni (+) wychodzący z prostownika w kierunku akumulatora. Zazwyczaj jest to czerwony przewód.
3. Za pomocą izolowanych szczypiec do cięcia przewodów, przetnij ten przewód dodatni (+) w dogodnym miejscu.
4. Za pomocą ściągacza izolacji, ostrożnie zdejmij około 1-2 cm izolacji z obu końców przeciętego przewodu.
5. Podłącz jeden zacisk amperomierza (zazwyczaj oznaczony jako "+" lub "COM" w przypadku niektórych mierników) do końca przewodu, który jest nadal podłączony do prostownika. Użyj odpowiedniego konektora lub, jeśli to możliwe, bezpośrednio zacisku amperomierza.
6. Podłącz drugi zacisk amperomierza (zazwyczaj oznaczony jako "A" lub odpowiedni zacisk dla pomiaru prądu) do drugiego końca przeciętego przewodu, który prowadzi do akumulatora. Ponownie, użyj konektora lub zacisku.
7. Upewnij się, że wszystkie połączenia są solidne, dobrze dokręcone i odpowiednio zaizolowane taśmą izolacyjną, aby zapobiec przypadkowemu kontaktowi.

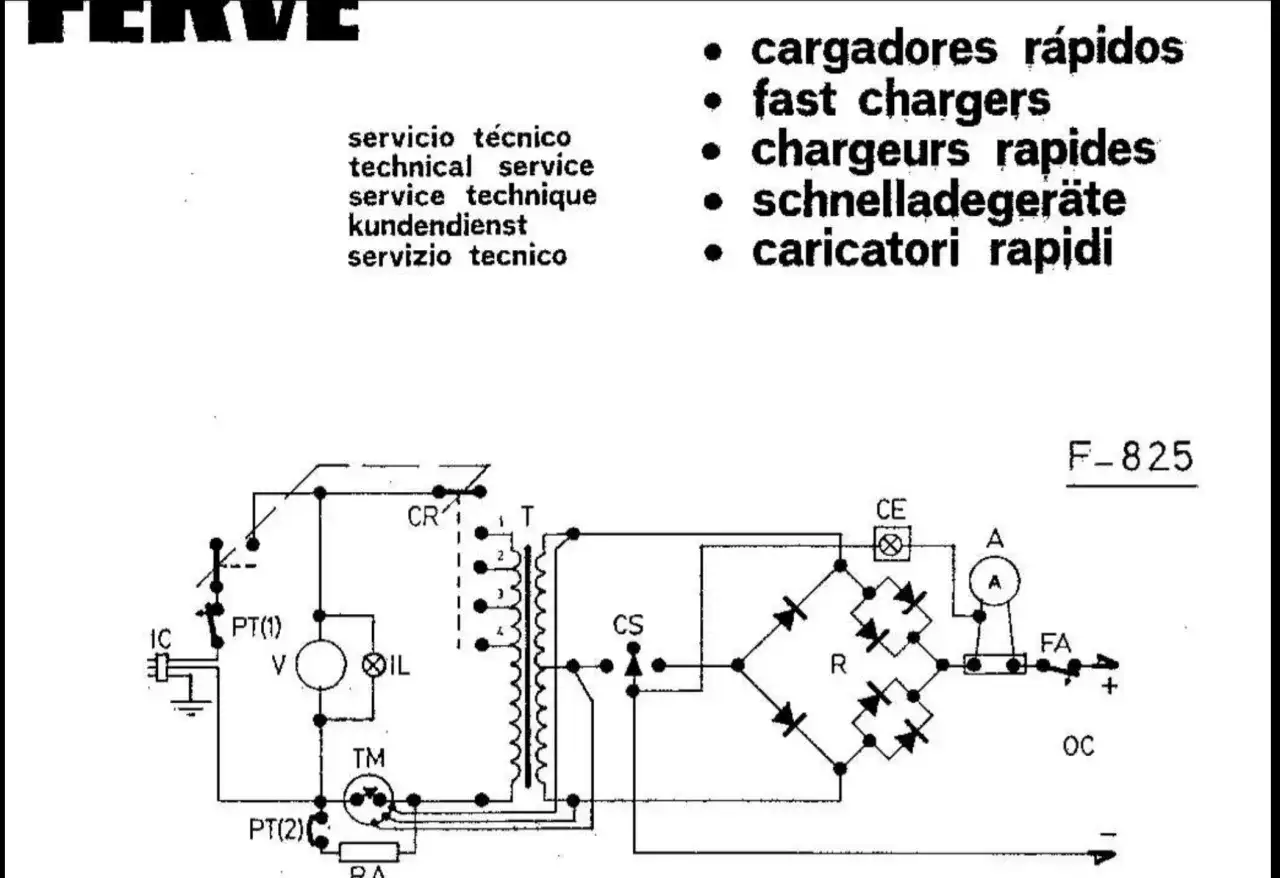

Schemat graficzny: Jak poprawnie wpiąć amperomierz między prostownik a akumulator?

Wyobraź sobie prosty schemat: masz prostownik, z którego wychodzi przewód dodatni. Ten przewód jest przecięty. W miejscu przecięcia wpięty jest amperomierz, który działa jak mostek. Prąd płynie z prostownika, przechodzi przez amperomierz (który mierzy jego wartość), a następnie tym samym przewodem trafia do dodatniego bieguna akumulatora. Ujemny biegun akumulatora jest oczywiście podłączony do ujemnego bieguna prostownika, ale ten obwód nie jest modyfikowany. Kluczowe jest to, że amperomierz znajduje się na drodze prądu dodatniego, pomiędzy prostownikiem a akumulatorem. Kierunek przepływu prądu jest zawsze od plusa do minusa, więc amperomierz musi być wpięty zgodnie z tym kierunkiem.

Zaciski i konektory: Jak zapewnić solidne i bezpieczne połączenie?

Jakość połączeń jest absolutnie kluczowa dla bezpieczeństwa i dokładności pomiarów. Słabe, luźne połączenia mogą prowadzić do iskrzenia, przegrzewania się przewodów, a nawet do przerw w obwodzie, co skutkuje błędnymi odczytami. Dlatego warto użyć odpowiednich konektorów. Popularne są konektory oczkowe, które można przykręcić do zacisków amperomierza, lub szybkozłączki, które ułatwiają montaż i demontaż. Jeśli masz możliwość, lutowanie przewodów do konektorów lub bezpośrednio do zacisków amperomierza zapewni najbardziej trwałe i pewne połączenie. Niezależnie od metody, pamiętaj o dokładnym zaizolowaniu wszystkich odsłoniętych fragmentów przewodów i połączeń taśmą izolacyjną, aby zapobiec zwarciom i chronić przed przypadkowym dotknięciem.

Wybór idealnego amperomierza do Twojego prostownika

Podłączenie amperomierza to jedno, ale wybór odpowiedniego urządzenia to równie ważny krok, który może zadecydować o sukcesie całego przedsięwzięcia. Nie każdy amperomierz nadaje się do każdego zadania, a niewłaściwy wybór może prowadzić do frustracji lub, co gorsza, do uszkodzenia sprzętu.

Amperomierz analogowy czy cyfrowy? Wady i zalety obu rozwiązań

Na rynku dostępne są dwa główne typy amperomierzy: analogowe (wskazówkowe) i cyfrowe. Oba mają swoje mocne i słabe strony:

• Amperomierze analogowe:
  • Zalety: Często są bardziej wytrzymałe na wstrząsy i trudne warunki warsztatowe, co jest ważne w środowisku motoryzacyjnym. Ponadto, płynne wychylenie wskazówki pozwala łatwiej zaobserwować dynamiczne zmiany prądu i trendy.
  • Wady: Zazwyczaj oferują mniejszą dokładność odczytu w porównaniu do modeli cyfrowych. Precyzyjne odczytanie wartości może być utrudnione, a błąd paralaksy (wynikający z kąta patrzenia na wskazówkę) może dodatkowo wpływać na pomiar.
• Amperomierze cyfrowe:
  • Zalety: Charakteryzują się znacznie większą dokładnością i precyzją odczytu. Wartość jest wyświetlana numerycznie, co eliminuje błędy interpretacji. Wiele modeli oferuje dodatkowe funkcje, jak pomiar napięcia czy rezystancji.
  • Wady: Zazwyczaj są mniej odporne na uszkodzenia mechaniczne i wstrząsy. Wymagają także zasilania, zazwyczaj bateryjnego, które trzeba pamiętać o wymianie. Dynamiczne zmiany prądu mogą być trudniejsze do zauważenia na "sztywnym" wyświetlaczu.

Jak dobrać prawidłowy zakres pomiarowy (A) do mocy prostownika?

To jeden z najważniejszych parametrów, na który musisz zwrócić uwagę. Zakres pomiarowy amperomierza, oznaczony literą "A" (amper), musi być odpowiednio dobrany do maksymalnego prądu, jaki może dostarczyć Twój prostownik. Zawsze wybieraj amperomierz, którego zakres jest nieco wyższy niż maksymalny prąd wyjściowy prostownika. Na przykład, jeśli Twój prostownik ma maksymalną moc ładowania 5A, dobrym wyborem będzie amperomierz o zakresie 10A. Jeśli prostownik potrafi dostarczyć 10A, wybierz amperomierz 15A lub 20A. Użycie amperomierza o zbyt małym zakresie grozi jego natychmiastowym uszkodzeniem w momencie podłączenia, ponieważ prąd przekroczy jego możliwości pomiarowe. Z kolei amperomierz o znacznie zbyt dużym zakresie, choć bezpieczny, może oferować niższą precyzję pomiaru dla niższych wartości prądu.

Bocznik amperomierza kiedy jest niezbędny i jak go prawidłowo podłączyć?

W niektórych przypadkach, szczególnie przy pomiarze bardzo dużych prądów, sam amperomierz może nie wystarczyć. Wówczas pojawia się bocznik. Bocznik to precyzyjnie wykonany rezystor o bardzo małej, znanej wartości rezystancji. Jest on niezbędny, gdy chcemy zmierzyć prąd większy niż nominalny zakres wewnętrzny amperomierza. Zasada działania jest taka, że bocznik podłącza się równolegle do zacisków amperomierza, ale szeregowo w głównym obwodzie, przez który ma płynąć mierzony prąd. Większość prądu popłynie przez bocznik (ze względu na jego niską rezystancję), a tylko niewielka, proporcjonalna jego część przepłynie przez amperomierz. Znając stosunek rezystancji i wartość prądu płynącą przez amperomierz, można obliczyć całkowity prąd w obwodzie. Bocznik musi być ściśle dobrany do konkretnego modelu amperomierza i jego zakresu pomiarowego, aby zapewnić prawidłowe przeliczenie wartości.

Najczęstsze błędy i problemy jak ich unikać i co robić, gdy wystąpią?

Nawet przy najlepszych chęciach i starannym wykonaniu, w pracy z elektroniką mogą pojawić się problemy. Znajomość najczęściej popełnianych błędów i sposobów ich rozwiązania może uchronić Cię przed uszkodzeniem sprzętu i zapewnić, że Twoje pomiary będą zawsze dokładne i wiarygodne.

Błąd krytyczny: Skutki podłączenia amperomierza równolegle

To jest błąd, którego należy unikać za wszelką cenę. Podłączenie amperomierza równolegle do obwodu, zamiast szeregowo, jest jak próba przepuszczenia całego strumienia wody przez wąską rurkę umieszczoną obok głównego koryta rzeki. Amperomierz ma bardzo niską rezystancję wewnętrzną, celowo zaprojektowaną tak, aby minimalnie wpływać na mierzony obwód. Kiedy podłączysz go równolegle, większość prądu, zamiast płynąć przez główny obwód, zostanie skierowana przez amperomierz. Ze względu na jego niską rezystancję, spowoduje to praktycznie zwarcie. Skutki są zazwyczaj natychmiastowe i katastrofalne: amperomierz ulega spaleniu, bezpiecznik w nim przepada, a w skrajnych przypadkach może dojść do uszkodzenia prostownika lub nawet akumulatora. Jak podkreślono w motoryzacja.tech, jest to jeden z najpoważniejszych błędów, jakie można popełnić.

Co zrobić, gdy wskazówka amperomierza wychyla się do końca lub ani drgnie?

Oto dwa typowe scenariusze problemów i ich możliwe rozwiązania:

• Wskazówka wychyla się do końca (lub cyfrowy wyświetlacz pokazuje "OVERLOAD", "OL" lub podobny komunikat): Najbardziej prawdopodobną przyczyną jest to, że amperomierz ma zbyt mały zakres pomiarowy dla prądu, który próbuje zmierzyć. Prostownik dostarcza więcej prądu, niż miernik jest w stanie obsłużyć. Rozwiązanie: Należy wymienić amperomierz na model o wyższym zakresie pomiarowym. Rzadziej, ale możliwe, jest też wystąpienie zwarcia w obwodzie ładowania, które powoduje przepływ bardzo dużego prądu.
• Wskazówka ani drgnie (lub cyfrowy wyświetlacz pokazuje "0"): W tym przypadku również jest kilka możliwości. Po pierwsze, sprawdź poprawność wszystkich połączeń czy przewody są dobrze dokręcone, czy nie ma przerwy w obwodzie, czy styki są czyste. Po drugie, upewnij się, że sam amperomierz jest sprawny (możesz to sprawdzić, podłączając go do innego, pewnego źródła prądu, jeśli masz taką możliwość). Po trzecie, możliwe, że akumulator jest już w pełni naładowany i prostownik nie dostarcza już prądu, lub prostownik po prostu nie działa.

Słabe lub niestabilne połączenia cichy wróg dokładnych pomiarów

Połączenia elektryczne to często niedoceniany element układanki. Słabe lub niestabilne połączenia na przykład luźne zaciski, zaśniedziałe styki, źle zarobione przewody mogą być przyczyną wielu problemów. Mogą one prowadzić do błędnych, wahających się odczytów na amperomierzu, ponieważ prąd nie może płynąć stabilnie. Co gorsza, w miejscach słabego kontaktu może dochodzić do iskrzenia i przegrzewania się, co stanowi ryzyko pożaru i uszkodzenia izolacji. Dlatego tak ważne jest, aby wszystkie połączenia były solidne, czyste i dobrze zaizolowane. Regularne sprawdzanie i konserwacja styków to dobra praktyka, która zapewni długotrwałą i bezproblemową pracę układu.

Testowanie i pierwszy odczyt: Jak interpretować wskazania amperomierza?

Po poprawnym podłączeniu amperomierza i upewnieniu się, że wszystkie połączenia są bezpieczne, czas na pierwszy test. Ten etap pozwoli Ci zweryfikować, czy wszystko działa jak należy i nauczyć się odczytywać podstawowe informacje z nowego urządzenia.

Uruchomienie układu i sprawdzenie poprawności działania

Procedura pierwszego uruchomienia powinna wyglądać następująco:

1. Najpierw podłącz prostownik do akumulatora (upewnij się, że bieguny są prawidłowo połączone: "+" do "+" i "-" do "-").
2. Następnie, podłącz prostownik do sieci zasilającej 230V.
3. Natychmiast po podłączeniu zasilania, obserwuj amperomierz. Powinieneś zobaczyć, że wskazówka zaczyna się wychylać (w przypadku miernika analogowego) lub na cyfrowym wyświetlaczu pojawia się wartość prądu.
4. W tym samym czasie, zwracaj uwagę na wszelkie niepokojące sygnały: iskrzenie w miejscach połączeń, dymienie, nieprzyjemne zapachy, głośne trzaski. Jeśli coś takiego się pojawi, natychmiast odłącz prostownik od sieci!

Przeczytaj również: Co to jest multimetr cyfrowy i jak może ułatwić Twoje pomiary?

Jak zmienia się wartość prądu w trakcie ładowania i co to oznacza?

Obserwacja dynamiki zmian prądu ładowania dostarcza cennych informacji:

• Początek ładowania: Gdy akumulator jest mocno rozładowany, prąd ładowania jest zazwyczaj najwyższy. Akumulator jest jak gąbka, która szybko wchłania energię.
• W trakcie ładowania: W miarę jak akumulator się ładuje, jego wewnętrzna rezystancja rośnie, a zdolność do przyjmowania prądu maleje. W efekcie, wartość prądu ładowania powinna stopniowo spadać.
• Koniec ładowania: Gdy akumulator jest już prawie w pełni naładowany, prąd ładowania stabilizuje się na bardzo niskim poziomie. Jest to tzw. prąd konserwacyjny, który jedynie podtrzymuje naładowanie i zapobiega samorozładowaniu. Osiągnięcie tego stanu zazwyczaj oznacza, że akumulator jest w pełni gotowy do pracy.

Śledzenie tych zmian pozwala ocenić, jak szybko ładuje się akumulator, czy proces przebiega prawidłowo i czy sam akumulator nie wykazuje oznak problemów (np. zbyt wysoki lub zbyt niski prąd przez cały czas ładowania).
