Jak sprawdzić uziemienie multimetrem? Instrukcja krok po kroku

Kacper Borkowski24 kwietnia 2026

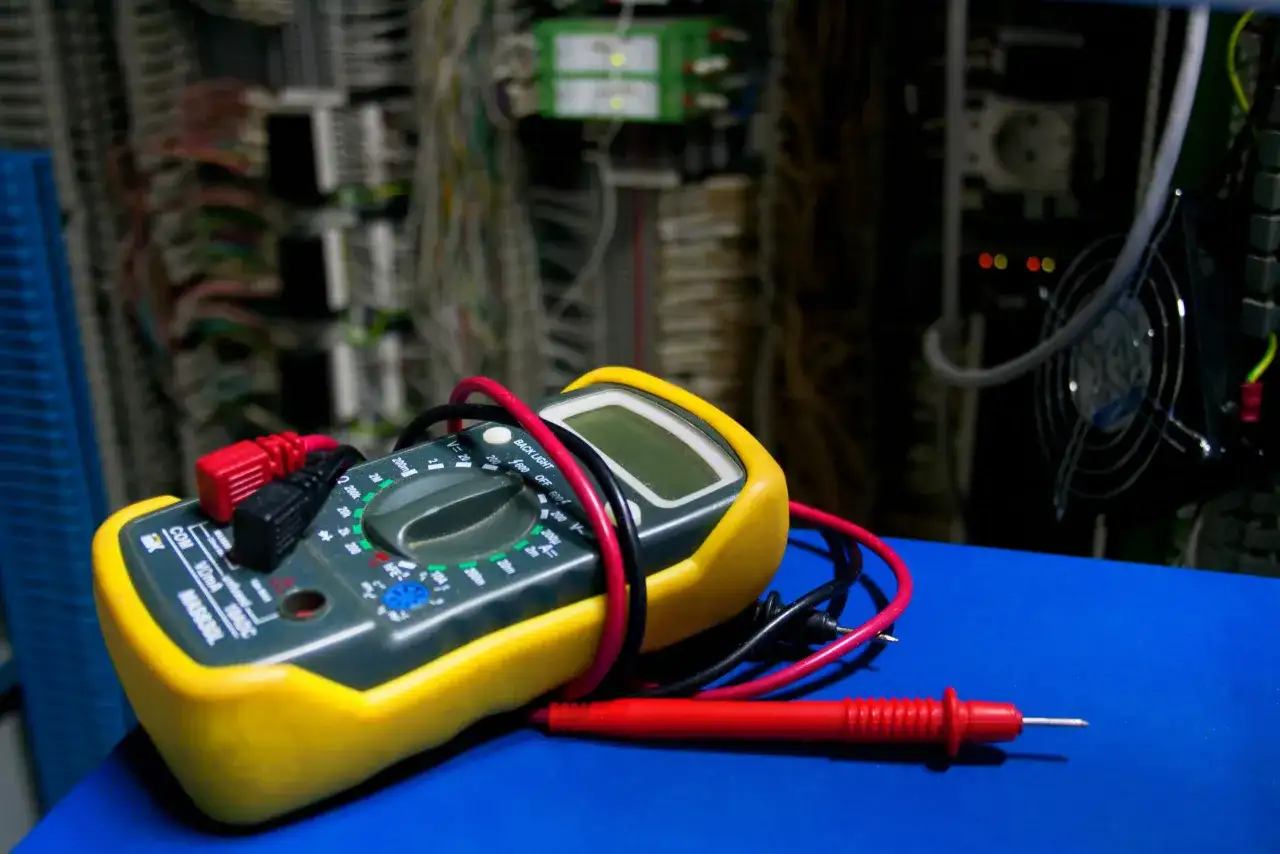

Żółty multimetr z czerwonym i czarnym przewodem, gotowy do sprawdzenia, jak zmierzyć uziemienie multimetrem, na tle szafy z okablowaniem.

Spis treści

Czy zastanawiałeś się kiedyś, czy uziemienie w Twoim domu działa poprawnie? Chociaż profesjonalny pomiar wymaga specjalistycznego sprzętu, istnieje prosty sposób, aby uzyskać orientacyjną odpowiedź, korzystając z narzędzia, które być może masz już w domu multimetru. W tym artykule przeprowadzimy Cię krok po kroku przez proces sprawdzania uziemienia w gniazdku, jednocześnie kładąc nacisk na kluczowe aspekty bezpieczeństwa i wyjaśniając ograniczenia tej metody.

Kluczowe informacje o sprawdzaniu uziemienia multimetrem

  • Multimetr pozwala jedynie na orientacyjną ocenę podłączenia uziemienia, nie na certyfikowany pomiar rezystancji.
  • Pomiary napięć L-N, L-PE oraz N-PE w gniazdku mogą wskazać na prawdopodobnie sprawne lub wadliwe uziemienie.
  • Prawidłowe wartości to około 230V dla L-N i L-PE, oraz blisko 0V dla N-PE.
  • Kluczowe jest zachowanie najwyższych środków ostrożności podczas pracy z instalacją pod napięciem.
  • W przypadku nieprawidłowości lub potrzeby profesjonalnej oceny zawsze należy wezwać elektryka.
  • Możesz sprawdzić ciągłość przewodu PE multimetrem, ale tylko przy wyłączonym zasilaniu.

Dlaczego sprawne uziemienie to fundament bezpieczeństwa Twojej instalacji?

Sprawne uziemienie w instalacji elektrycznej to absolutny filar bezpieczeństwa dla każdego domownika. Jego główną rolą jest ochrona przed porażeniem prądem elektrycznym. W przypadku wystąpienia awarii, na przykład przebicia izolacji w urządzeniu elektrycznym, które powoduje, że jego metalowa obudowa staje się pod napięciem, uziemienie stanowi bezpieczną ścieżkę dla prądu do ziemi. Bez niego, dotknięcie takiej obudowy przez człowieka mogłoby doprowadzić do przepływu prądu przez jego ciało, co jest skrajnie niebezpieczne, a nawet śmiertelne.

Przewód ochronny (PE) pełni również istotną funkcję w ochronie Twojego sprzętu elektronicznego. W sytuacji, gdy dojdzie do przebicia izolacji, nadmierny prąd popłynie przez przewód PE, co zazwyczaj spowoduje zadziałanie zabezpieczeń (bezpieczników lub wyłączników nadprądowych), odcinając zasilanie. Zapobiega to uszkodzeniu wrażliwych podzespołów w telewizorach, komputerach, lodówkach czy pralkach, które mogłyby ulec zniszczeniu w wyniku przepięcia lub przepływu prądu przez ich wewnętrzne obwody. Dobrze działające uziemienie to więc podwójna ochrona dla Ciebie i dla Twojego mienia.

Czy zwykłym multimetrem można wiarygodnie zmierzyć uziemienie? Kluczowe fakty

Zacznijmy od razu od sedna: standardowy multimetr, choć niezwykle przydatny w wielu pracach elektrycznych, nie jest narzędziem przeznaczonym do certyfikowanego pomiaru rezystancji uziemienia. Profesjonalne pomiary, które są wymagane na przykład przy odbiorze instalacji elektrycznej, wykonuje się za pomocą specjalistycznych mierników. Urządzenia te wykorzystują zaawansowane metody, takie jak technika 3- lub 4-przewodowa, a nawet metodę cęgową. Pozwalają one na precyzyjne określenie wartości oporu, jaki prąd napotyka na swojej drodze do ziemi, co jest kluczowe dla oceny skuteczności ochrony przeciwporażeniowej. Zwykły multimetr po prostu nie posiada takich możliwości.

Co zatem tak naprawdę możemy sprawdzić multimetrem? Wykonując pomiary napięcia w gniazdku, możemy przeprowadzić jedynie orientacyjny test. Jest to swoista "wstępna weryfikacja", która może pośrednio wskazać, czy obwód ochronny (PE) jest prawdopodobnie podłączony do instalacji. Nie jest to jednak pełnoprawny pomiar zgodny z normami, który daje gwarancję bezpieczeństwa. Wyniki uzyskane w ten sposób należy traktować z dużą dozą ostrożności i jako sygnał do ewentualnego dalszego działania, a nie jako ostateczną diagnozę.

W Polsce istnieją określone normy dotyczące dopuszczalnej rezystancji uziemienia, które zależą od specyfiki instalacji. Dla przykładu, w instalacjach odgromowych czy budownictwie mieszkalnym dąży się do wartości poniżej 10 Ω, podczas gdy w obiektach o podwyższonym ryzyku, jak szpitale, normy są znacznie surowsze i wymagają rezystancji nieprzekraczającej 2 Ω. Jak już wspominałem, multimetr nie jest w stanie zmierzyć tych wartości. Jego zakresy pomiarowe i zasada działania nie pozwalają na precyzyjne określenie tak niskich wartości rezystancji w kontekście systemu uziemiającego.

Zanim zaczniesz absolutne podstawy bezpieczeństwa przy pomiarach w gniazdku

Zanim w ogóle pomyślisz o podłączeniu sond multimetru do gniazdka, musisz wykonać kluczowy krok: kontrolę wizualną samego multimetru oraz przewodów pomiarowych. Upewnij się, że obudowa miernika nie jest pęknięta ani uszkodzona. Sprawdź, czy przewody pomiarowe są całe, bez przetarć izolacji, a ich wtyki są czyste i nieuszkodzone. Uszkodzony sprzęt elektryczny, nawet tak pozornie prosty jak multimetr, może stanowić poważne zagrożenie, prowadząc do zwarcia lub porażenia prądem.

Praca z instalacją elektryczną pod napięciem wymaga bezwzględnego przestrzegania zasad bezpieczeństwa. Nigdy nie dotykaj metalowych elementów instalacji lub sond pomiarowych podczas pomiaru. Upewnij się, że Twoje ręce są suche, a Ty sam stoisz na izolującej powierzchni lub masz na nogach odpowiednie obuwie. Unikaj pracy w wilgotnych pomieszczeniach. Pamiętaj, że nawet niewielkie napięcie może być niebezpieczne, a błędna interpretacja wyników lub nieprawidłowe posługiwanie się miernikiem może mieć tragiczne konsekwencje. Według danych Elektryka dla każdego, bezpieczeństwo jest zawsze priorytetem.

Jak sprawdzić uziemienie w gniazdku multimetrem? Instrukcja krok po kroku

  1. Krok 1: Przygotowanie i prawidłowe ustawienie multimetru (zakres napięcia AC)

    Wyjmij swój multimetr i upewnij się, że jest w pełni sprawny. Następnie ustaw pokrętło wyboru funkcji na pomiar napięcia zmiennego (AC), oznaczonego symbolem "~" lub "V~". Wybierz zakres pomiarowy nieco wyższy niż spodziewane napięcie sieciowe, zazwyczaj będzie to 250V lub 600V, w zależności od dostępnych opcji w Twoim mierniku. Podłącz czerwony przewód pomiarowy do gniazda oznaczonego "VΩmA" (lub podobnie), a czarny przewód do gniazda "COM" (wspólne).

  2. Krok 2: Pomiar napięcia między fazą (L) a przewodem neutralnym (N)

    Ostrożnie włóż jedną sondę pomiarową (najlepiej czarną) do otworu gniazdka odpowiadającego przewodowi neutralnemu (N), zazwyczaj jest to lewy otwór. Następnie drugą sondę (czerwoną) włóż do otworu odpowiadającego przewodowi fazowemu (L), zazwyczaj jest to prawy otwór. Odczytaj wartość napięcia na wyświetlaczu multimetru. Powinna ona wynosić około 230V. Jest to tzw. napięcie fazowe.

  3. Krok 3: Pomiar napięcia między fazą (L) a bolcem ochronnym (PE)

    Pozostawiając czerwoną sondę w otworze fazowym (L), ostrożnie wyjmij czarną sondę z otworu neutralnego (N) i włóż ją do otworu gniazdka odpowiadającego bolcowi ochronnemu (PE), który znajduje się na górze gniazdka. Ponownie odczytaj wartość napięcia na wyświetlaczu. W prawidłowo działającej instalacji z dobrym uziemieniem, wartość ta również powinna wynosić około 230V, czyli być zbliżona do napięcia między fazą a przewodem neutralnym.

  4. Krok 4: Pomiar napięcia między przewodem neutralnym (N) a bolcem ochronnym (PE)

    Teraz ostrożnie wyjmij czerwoną sondę z otworu fazowego (L) i włóż ją do otworu odpowiadającego przewodowi neutralnemu (N). Czarną sondę pozostaw w otworze bolca ochronnego (PE). Odczytaj wynik na wyświetlaczu. W idealnej sytuacji napięcie między przewodem neutralnym a bolcem ochronnym powinno być bliskie 0V. Oznacza to, że przewód neutralny i ochronny są ze sobą prawidłowo połączone w punkcie zerowania instalacji.

Jak interpretować wyniki z multimetru? Proste wyjaśnienie

Po wykonaniu wszystkich czterech kroków pomiarowych, czas na interpretację uzyskanych wyników. Jeśli Twój multimetr pokazał napięcie w okolicach 230V między fazą (L) a przewodem neutralnym (N), a także podobne napięcie między fazą (L) a bolcem ochronnym (PE), a dodatkowo napięcie między przewodem neutralnym (N) a bolcem ochronnym (PE) było bliskie 0V, możesz z dużą dozą prawdopodobieństwa przyjąć, że uziemienie w tym konkretnym gniazdku jest prawdopodobnie podłączone i sprawne. Jest to najbardziej pożądany scenariusz.

Jednakże, jeśli wyniki odbiegają od tych idealnych wartości, powinieneś potraktować to jako sygnał alarmowy. Brak napięcia między fazą (L) a bolcem ochronnym (PE) (wynik 0V lub bardzo niski), podczas gdy napięcie L-N jest prawidłowe, może oznaczać całkowity brak uziemienia lub jego przerwanie gdzieś na drodze od gniazdka do punktu głównego. Z kolei wysokie napięcie między przewodem neutralnym (N) a bolcem ochronnym (PE) może wskazywać na problemy z połączeniem punktu zerowania lub inne poważne nieprawidłowości w instalacji.

Szczególnie niepokojący jest przypadek, gdy pomiar między fazą (L) a bolcem uziemiającym (PE) daje wynik 0V lub jest on znacząco niższy niż napięcie między fazą a przewodem neutralnym (L-N). Taka sytuacja niemal na pewno świadczy o całkowitym braku uziemienia lub jego przerwaniu. W takim przypadku obwód ochronny nie spełnia swojej funkcji, a Ty i Twoje urządzenia jesteście narażeni na niebezpieczeństwo. Nie należy bagatelizować takich odczytów.

Dla dociekliwych: Jak sprawdzić ciągłość przewodu ochronnego (PE)?

Ważne: Tę czynność wykonuj ZAWSZE przy wyłączonym zasilaniu! Bezpieczeństwo przede wszystkim. Zanim przystąpisz do sprawdzania ciągłości przewodu ochronnego, upewnij się, że wyłączyłeś odpowiedni obwód w rozdzielnicy elektrycznej. Jest to absolutnie kluczowe, aby uniknąć ryzyka porażenia prądem podczas pracy z instalacją.

Następnie, ustaw swój multimetr na tryb testu ciągłości obwodu. Zazwyczaj jest on oznaczony symbolem diody lub małego głośnika. W tym trybie, po zwarciu sond pomiarowych, multimetr powinien wydać ciągły sygnał dźwiękowy. Ten dźwięk oznacza, że obwód jest zamknięty, czyli prąd może przez niego przepływać bez przeszkód.

Teraz możesz przystąpić do praktycznego testu. Jedną sondę multimetru (np. czerwoną) przyłóż do bolca ochronnego w gnieździe elektrycznym. Drugą sondę (np. czarną) przyłóż do szyny wyrównawczej PE w rozdzielnicy elektrycznej. Jeśli po przyłożeniu obu sond usłyszysz sygnał dźwiękowy z multimetru, oznacza to, że przewód ochronny jest fizycznie połączony od gniazdka aż do głównego punktu uziemienia. Jest to potwierdzenie ciągłości tego kluczowego dla bezpieczeństwa połączenia.

Pomiar wskazuje nieprawidłowości? Kiedy bezwzględnie wezwać elektryka?

Jeśli jakiekolwiek z przeprowadzonych orientacyjnych pomiarów multimetrem wykazały wyniki odbiegające od normy, nie ryzykuj i natychmiast zadzwoń po wykwalifikowanego elektryka. Samodzielne próby naprawy instalacji elektrycznej, zwłaszcza jeśli nie posiadasz odpowiedniej wiedzy i uprawnień, mogą być nie tylko nieskuteczne, ale przede wszystkim skrajnie niebezpieczne. Fachowiec będzie w stanie precyzyjnie zdiagnozować problem i bezpiecznie go usunąć.

Pamiętaj również, że do celów formalnych, takich jak odbiór nowo wykonanej instalacji elektrycznej, jej modernizacja, czy też w ramach okresowych przeglądów wymaganych przepisami, niezbędny jest profesjonalny protokół pomiarowy. Taki dokument może wystawić jedynie elektryk posiadający odpowiednie uprawnienia i dysponujący profesjonalnym sprzętem do pomiaru rezystancji uziemienia. Orientacyjny pomiar multimetrem nigdy nie zastąpi formalnego potwierdzenia bezpieczeństwa instalacji.

Źródło:

[1]

https://remontowyekspert.pl/pomiary-rezystancji-uziemienia-jak-sprawdzic-czy-jest-ok/

[2]

https://elektryk.expert/jak-zmierzyc-rezystancje-uziemienia-multimetrem-uniknij-bledow-pomiaru

FAQ - Najczęstsze pytania

Nie, to orientacyjny test. Multimetr nie zastąpi profesjonalnego pomiaru rezystancji uziemienia wykonywanego specjalistycznym sprzętem i metodami 3–4 przewodów.

L-N powinno wynosić około 230 V, L-PE około 230 V, a N-PE blisko 0 V. Odchylenia mogą wskazywać na problemy z uziemieniem; traktuj wyniki ostrożnie.

Tak, po wyłączeniu zasilania. Ustaw multimetr na test ciągłości (sygnał dźwiękowy) i sprawdź, czy PE łączy gniazdko z rozdzielnicą.

Gdy wyniki odbiegają od norm, lub potrzebny jest protokół pomiarowy rezystancji uziemienia – profesjonalnie wykonany przez osobę uprawnioną.

Może to oznaczać całkowity brak uziemienia lub przerwanie. W takiej sytuacji nie używaj obarczonego ryzykiem mierzania i skontaktuj się z elektrykiem.
