Kolory bezpieczników topikowych: przewodnik po amperażach i wymianie

Bezpieczniki topikowe, potocznie nazywane "korkami", to kluczowe elementy zabezpieczające w instalacjach elektrycznych, które chronią przed przeciążeniami i zwarciami. Ich działanie opiera się na prostym mechanizmie: wewnętrzny drucik (topik) topi się pod wpływem zbyt dużego prądu, przerywając obwód. Chociaż coraz częściej zastępowane przez nowoczesne wyłączniki nadprądowe, bezpieczniki te wciąż są powszechnie stosowane, szczególnie w starszych budynkach. Zrozumienie ich działania i prawidłowa identyfikacja są niezbędne dla bezpieczeństwa domowej instalacji elektrycznej.

Dlaczego kolor bezpiecznika to klucz do bezpieczeństwa Twojej instalacji

Co to jest bezpiecznik topikowy i dlaczego wciąż go używamy?

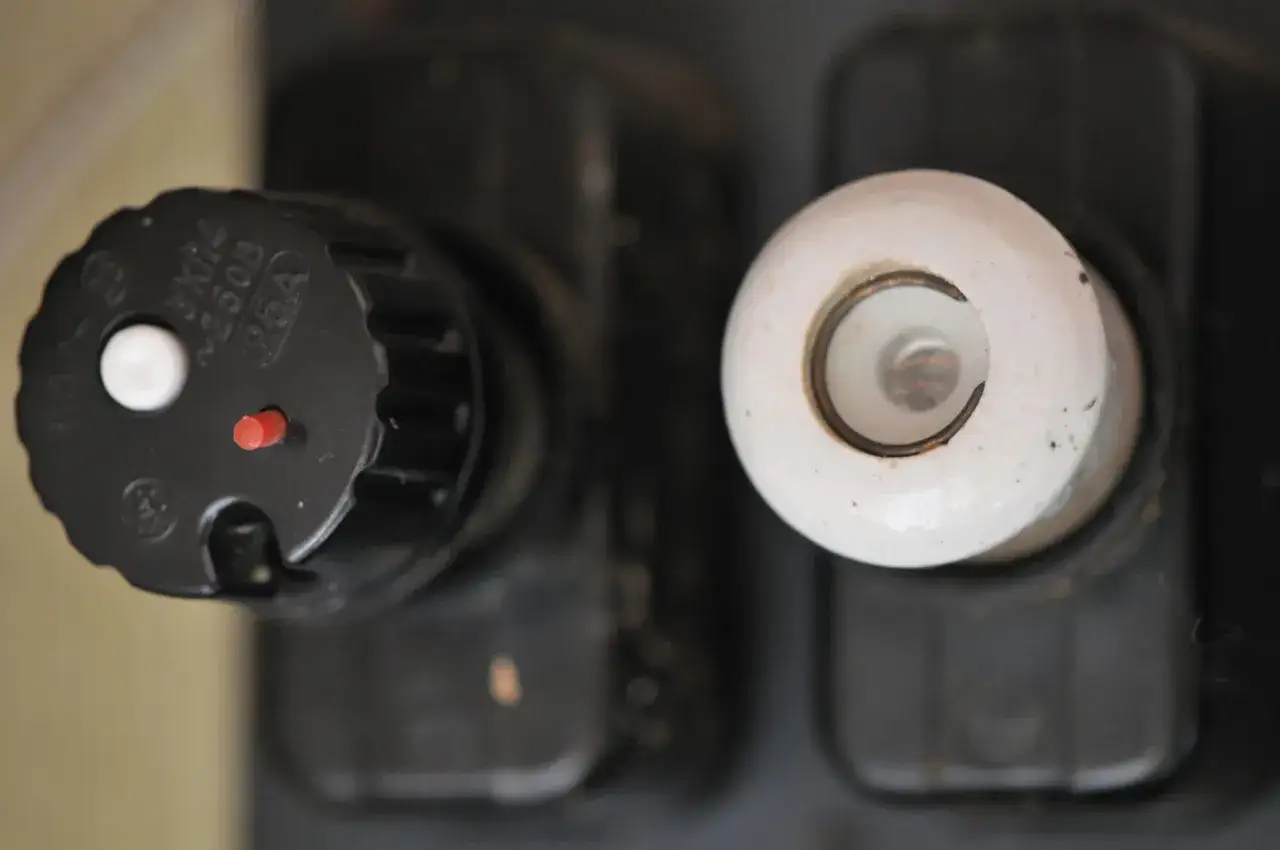

Bezpiecznik topikowy, potocznie nazywany "korkiem", to podstawowy element zabezpieczający w instalacjach elektrycznych. Jego głównym zadaniem jest ochrona obwodów przed skutkami przeciążeń i zwarć. Działa na prostej zasadzie: w jego wnętrzu znajduje się drucik (topik), który topi się i przerywa obwód, gdy prąd przekroczy bezpieczną wartość. Mimo rozwoju nowocześniejszych rozwiązań, jak wyłączniki nadprądowe, bezpieczniki topikowe wciąż są powszechnie stosowane, zwłaszcza w starszych budynkach, ze względu na swoją prostotę działania i niski koszt.

Jak działa "korek"? Zasada ochrony przed przeciążeniem i zwarciem

Działanie bezpiecznika topikowego opiera się na efekcie Joule'a-Lenza. Gdy przez obwód przepływa zbyt duży prąd (spowodowany przeciążeniem, np. podłączeniem zbyt wielu urządzeń, lub zwarciem, czyli bezpośrednim połączeniem fazy z zerem), drucik topikowy wewnątrz bezpiecznika nagrzewa się. Po osiągnięciu odpowiedniej temperatury, drucik topi się, przerywając przepływ prądu i chroniąc instalację oraz podłączone urządzenia przed uszkodzeniem. Jest to jednorazowe zabezpieczenie po zadziałaniu bezpiecznik należy wymienić.

Czym grozi pomyłka w doborze bezpiecznika?

Zastosowanie bezpiecznika o niewłaściwym prądzie znamionowym może mieć poważne konsekwencje. Jeśli włożymy bezpiecznik o zbyt niskiej wartości, będzie on często "wybijał", nawet przy normalnym obciążeniu, co jest uciążliwe. Znacznie groźniejsza jest jednak sytuacja, gdy zastosujemy bezpiecznik o zbyt wysokim prądzie znamionowym. W takim przypadku, w razie przeciążenia lub zwarcia, bezpiecznik nie zadziała w odpowiednim czasie. Może to doprowadzić do przegrzania przewodów, uszkodzenia sprzętu elektrycznego, a w skrajnych przypadkach nawet do pożaru instalacji. Według danych egsystem.pl blog, jest to kluczowe dla bezpieczeństwa, ponieważ zastosowanie bezpiecznika o wyższym prądzie znamionowym niż przewidziany dla danego obwodu może skutkować uszkodzeniem urządzeń, a nawet pożarem.

Oficjalna tabela kolorów bezpieczników topikowych: Twoja ściągawka

Jak odczytać prąd znamionowy? Przewodnik po kolorach i amperach

Kluczem do szybkiej i bezpiecznej identyfikacji prądu znamionowego bezpiecznika topikowego jest jego kolorowe "oczko". To mały, kolorowy krążek widoczny na czele wkładki topikowej. Poniżej przedstawiamy ustandaryzowaną tabelę kolorów, która pozwoli Ci bezbłędnie dobrać odpowiedni bezpiecznik. Pamiętaj, że ta klasyfikacja dotyczy najczęściej spotykanych w instalacjach domowych bezpieczników topikowych typu D.

Różowy (2A) i Brązowy (4A): Gdzie się je stosuje?

Bezpieczniki o najniższych prądach znamionowych, takie jak różowy (2A) i brązowy (4A), są przeznaczone do ochrony bardzo delikatnych obwodów lub pojedynczych, niskoprądowych urządzeń. W starszych instalacjach mogły zabezpieczać obwody oświetleniowe z niewielką liczbą punktów świetlnych lub obwody zasilające bardzo wrażliwe urządzenia elektroniczne. Ich zastosowanie jest dziś rzadsze w typowych instalacjach domowych, ale wciąż można je spotkać w specyficznych aplikacjach.

Zielony (6A) i Czerwony (10A): Najczęstsze bezpieczniki w oświetleniu i gniazdkach

Bezpieczniki zielone (6A) i czerwone (10A) to jedne z najczęściej spotykanych w domowych instalacjach elektrycznych. Zielone bezpieczniki 6A zazwyczaj chronią obwody oświetleniowe, gdzie obciążenie prądowe jest stosunkowo niskie. Czerwone bezpieczniki 10A są powszechnie stosowane do zabezpieczania obwodów gniazdkowych ogólnego przeznaczenia, gdzie podłączane są standardowe urządzenia domowe, takie jak telewizory, komputery czy drobne sprzęty kuchenne.

Szary (16A), Niebieski (20A), Żółty (25A): Zabezpieczenia dla bardziej wymagających obwodów

Bezpieczniki o wyższych prądach znamionowych, takie jak szary (16A), niebieski (20A) i żółty (25A), są przeznaczone do ochrony obwodów, które zasilają urządzenia o większym poborze mocy. Bezpiecznik 16A (szary) to typowe zabezpieczenie dla obwodów gniazdkowych w kuchniach, gdzie często pracują urządzenia takie jak czajniki elektryczne, mikrofalówki czy zmywarki. Bezpieczniki 20A (niebieski) i 25A (żółty) stosuje się do obwodów zasilających bardzo duże obciążenia, np. elektryczne płyty grzewcze, piekarniki, bojlery elektryczne czy inne urządzenia dużej mocy, które wymagają solidniejszej ochrony.

Jak rozpoznać przepalony bezpiecznik i prawidłowo go wymienić?

Co to jest "oczko" i dlaczego jego brak oznacza problem?

„Oczko” to mały, kolorowy krążek umieszczony na czele wkładki topikowej. Jest to wskaźnik zadziałania bezpiecznika. Kiedy bezpiecznik jest sprawny, "oczko" jest na swoim miejscu i wyraźnie widoczne. Jeśli bezpiecznik się przepali, drucik topikowy w jego wnętrzu ulega stopieniu, co powoduje, że "oczko" odpada lub jest wciągane do środka. Brak widocznego "oczka" jest jednoznacznym sygnałem, że bezpiecznik zadziałał i należy go wymienić.

Wymiana bezpiecznika krok po kroku: Prosta instrukcja dla każdego

Wymiana bezpiecznika topikowego jest stosunkowo prosta, ale wymaga zachowania ostrożności:

1. Odłącz zasilanie: Zawsze rozpocznij od wyłączenia głównego wyłącznika prądu w rozdzielnicy, aby całkowicie odciąć zasilanie w domu lub w danym obwodzie. Upewnij się, że nie ma napięcia.
2. Zlokalizuj przepalony bezpiecznik: Odszukaj bezpiecznik, który ma brakujące "oczko".
3. Wykręć oprawkę bezpiecznika: Ostrożnie wykręć oprawkę bezpiecznika z gniazda.
4. Usuń przepaloną wkładkę: Wyjmij starą, przepaloną wkładkę topikową z oprawki.
5. Włóż nową wkładkę: Włóż nową wkładkę topikową o identycznym kolorze (czyli takim samym prądzie znamionowym) do oprawki. Upewnij się, że "oczko" jest widoczne.
6. Wkręć oprawkę z powrotem: Wkręć oprawkę bezpiecznika z nową wkładką z powrotem do gniazda.
7. Włącz zasilanie: Włącz główny wyłącznik prądu. Jeśli problem został rozwiązany, zasilanie powinno wrócić.

Bezpiecznik przepala się ponownie? To sygnał, którego nie wolno ignorować

Jeśli po wymianie bezpiecznika na nowy, o prawidłowym prądzie znamionowym, bezpiecznik ponownie się przepala, jest to wyraźny sygnał, że w instalacji występuje poważniejszy problem. Może to być chroniczne przeciążenie obwodu, uszkodzone urządzenie elektryczne, a nawet zwarcie w instalacji. W takiej sytuacji nie należy kontynuować wymiany bezpieczników, lecz natychmiast odłączyć zasilanie i wezwać wykwalifikowanego elektryka. Ignorowanie tego sygnału może prowadzić do poważnych uszkodzeń lub zagrożeń.

Najczęstsze błędy przy wymianie bezpieczników i jak ich unikać

Czy można "naprawiać" bezpiecznik? Mit o druciku i jego tragiczne konsekwencje

Absolutnie nie! "Naprawianie" przepalonego bezpiecznika poprzez wkładanie w jego miejsce drucika, gwoździa czy folii aluminiowej to jeden z najgroźniejszych błędów, jakie można popełnić w instalacji elektrycznej. Takie działanie całkowicie eliminuje funkcję ochronną bezpiecznika, ponieważ zastępczy "drucik" ma znacznie większą wytrzymałość prądową. W efekcie, w przypadku przeciążenia lub zwarcia, prąd nie zostanie przerwany, co doprowadzi do przegrzania przewodów, stopienia izolacji, uszkodzenia sprzętu, a w najgorszym przypadku do pożaru lub porażenia prądem. Zawsze używaj tylko oryginalnych wkładek topikowych o odpowiednim kolorze.

Zagrożenie związane z wkładaniem mocniejszego bezpiecznika "na wszelki wypadek"

Kolejnym poważnym błędem jest wymiana przepalonego bezpiecznika na taki o wyższym prądzie znamionowym ("mocniejszy"), myśląc, że to zapobiegnie jego ponownemu przepaleniu. Jak już wspomniano, każdy obwód elektryczny jest zaprojektowany do pracy z określonym maksymalnym prądem. Bezpiecznik ma za zadanie chronić ten obwód. Włożenie bezpiecznika o wyższym amperażu sprawia, że obwód będzie narażony na przepływ prądu, który przewyższa możliwości przewodów i urządzeń. To może skutkować przegrzaniem, uszkodzeniem izolacji, zniszczeniem podłączonych sprzętów, a także stanowi realne zagrożenie pożarowe.

Brak wstawki kalibrowej w gnieździe – ukryte niebezpieczeństwo

Gniazda bezpiecznikowe topikowe typu D są wyposażone w tzw. wstawki kalibrowe (zwane też wkładkami kalibrowymi lub pierścieniami). Jest to element, który uniemożliwia włożenie wkładki topikowej o wyższym prądzie znamionowym niż ten, do którego gniazdo jest przystosowane. Każda wkładka topikowa ma inną średnicę stopki, a wstawka kalibrowa ma otwór dopasowany tylko do jednej, konkretnej średnicy. Jeśli wstawka kalibrowa jest usunięta, uszkodzona lub została zamontowana niewłaściwa, istnieje ryzyko włożenia bezpiecznika o zbyt wysokiej wartości, co prowadzi do wszystkich wcześniej opisanych zagrożeń. Zawsze upewnij się, że w gnieździe znajduje się prawidłowa wstawka kalibrowa.

Bezpieczniki topikowe a nowoczesne "eski" – co musisz wiedzieć?

Czym różni się bezpiecznik topikowy od wyłącznika nadprądowego?

Bezpieczniki topikowe i wyłączniki nadprądowe (potocznie "eski") pełnią tę samą funkcję ochronną, ale różnią się zasadą działania i konstrukcją. Bezpiecznik topikowy jest elementem jednorazowym po zadziałaniu należy go wymienić. Działa na zasadzie stopienia drucika. Wyłącznik nadprądowy to urządzenie wielokrotnego użytku, które po zadziałaniu można ponownie załączyć. Działa na zasadzie elektromagnetycznej (dla zwarć) i termicznej (dla przeciążeń). "Eski" są szybsze w reakcji na zwarcia i bardziej wygodne w obsłudze, ponieważ nie wymagają wymiany, a jedynie ponownego załączenia.

Przeczytaj również: Jaki bezpiecznik do lodówki - uniknij kosztownych awarii i problemów

Czy warto modernizować starą tablicę z bezpiecznikami?

Modernizacja starej tablicy z bezpiecznikami topikowymi na nowoczesną rozdzielnicę z wyłącznikami nadprądowymi i wyłącznikami różnicowoprądowymi jest zdecydowanie zalecaną inwestycją. Zwiększa ona znacząco bezpieczeństwo instalacji elektrycznej, komfort użytkowania oraz jej niezawodność. Nowoczesne zabezpieczenia oferują lepszą ochronę przed porażeniem prądem (RCD) i szybszą reakcję na awarie. Choć wiąże się to z pewnym kosztem, jest to inwestycja w bezpieczeństwo Twoje i Twoich bliskich. Zawsze powierz takie prace wykwalifikowanemu elektrykowi.

Kiedy wymiana "korka" to za mało i trzeba wezwać elektryka?

• Bezpiecznik przepala się ponownie, nawet po wymianie na prawidłowy.
• Wyczuwasz zapach spalenizny w pobliżu instalacji elektrycznej lub gniazdek.
• Widzisz iskrzenie, dym lub uszkodzenia widocznych elementów instalacji.
• Urządzenia elektryczne działają nieprawidłowo, migoczą światła lub występują spadki napięcia.
• Nie jesteś pewien przyczyny przepalenia bezpiecznika lub nie wiesz, jak bezpiecznie go wymienić.
• Chcesz zmodernizować starą instalację elektryczną lub masz wątpliwości co do jej stanu technicznego.
