Bezpieczniki BM: Przewodnik po typach gG, aM i doborze

Bezpieczniki BM, czyli wkładki topikowe mocy typu NH, stanowią fundamentalny element zabezpieczający w systemach elektrycznych o dużej mocy. Ich głównym zadaniem jest ochrona przed skutkami zwarć i przeciążeń, co jest kluczowe dla zapewnienia bezpieczeństwa i ciągłości pracy instalacji. Właściwy dobór i zrozumienie działania tych komponentów to podstawa dla każdego instalatora i projektanta. W tym artykule przyjrzymy się bliżej ich klasyfikacji, oznaczeniom i zastosowaniom.

Czym są bezpieczniki BM i dlaczego stanowią pierwszą linię obrony w instalacjach dużej mocy?

Bezpieczniki BM, znane również jako wkładki topikowe mocy typu NH (od niemieckiego "Niederhaltungs-Schmelzsicherung"), to niezwykle istotne elementy zabezpieczające w instalacjach elektrycznych niskiego napięcia, szczególnie tych o dużej obciążalności prądowej. Ich podstawowa funkcja polega na ochronie przed niebezpiecznymi zjawiskami, takimi jak zwarcia i przeciążenia, które mogą prowadzić do uszkodzenia sprzętu, pożaru, a nawet zagrożenia dla życia. Z tego powodu często określa się je mianem "pierwszej linii obrony" instalacji. Bezpieczniki BM znajdują szerokie zastosowanie w sektorach wymagających niezawodnego i bezpiecznego zasilania, w tym w przemyśle, energetyce, a także w głównych rozdzielnicach budynków komercyjnych, takich jak centra handlowe czy biurowce, oraz w dużych obiektach mieszkalnych.

Rola i zasada działania: Jak wkładka topikowa chroni przed skutkami zwarć i przeciążeń?

Zasada działania bezpiecznika topikowego jest stosunkowo prosta, ale niezwykle skuteczna. Wkładka bezpiecznikowa zawiera element grzejny, zwany topikiem, wykonany z materiału o ściśle określonej temperaturze topnienia i rezystancji. W normalnych warunkach pracy prąd płynący przez topik jest poniżej jego wartości znamionowej, co zapewnia jego stabilną pracę. Jednak w przypadku wystąpienia nadmiernego prądu czy to na skutek zwarcia (bardzo wysoki prąd w krótkim czasie) czy przeciążenia (prąd nieco wyższy od znamionowego, płynący przez dłuższy czas) topik zaczyna się nagrzewać. Gdy prąd przekroczy bezpieczny poziom, topik ulegnie stopieniu. Proces ten powoduje przerwanie ciągłości obwodu elektrycznego, skutecznie odcinając zasilanie i chroniąc tym samym całą instalację oraz podłączone do niej urządzenia przed dalszymi uszkodzeniami. Po zadziałaniu, wkładka topikowa musi zostać wymieniona na nową.

Budowa systemu bezpiecznikowego BM: Podstawa, wkładka i uchwyt – co trzeba wiedzieć?

System bezpiecznikowy BM składa się z kilku kluczowych komponentów, które współpracują ze sobą, zapewniając skuteczną ochronę. Podstawą jest podstawa bezpiecznikowa, zwana również gniazdem bezpiecznikowym. Jest to element montowany na szynie DIN lub bezpośrednio w rozdzielnicy, który stanowi miejsce do osadzenia wkładki topikowej i zapewnia jej połączenie elektryczne z instalacją. Wkładka topikowa to serce całego systemu wymienny element zawierający wspomniany topik, który ulega przepaleniu w przypadku awarii. Ostatnim, ale równie ważnym elementem jest uchwyt izolacyjny. Jest to narzędzie wykonane z materiałów nieprzewodzących prądu, które służy do bezpiecznego wyjmowania i wkładania wkładek topikowych. Użycie uchwytu jest absolutnie kluczowe dla bezpieczeństwa operatora, ponieważ pozwala na manipulowanie wkładką bez ryzyka porażenia prądem.

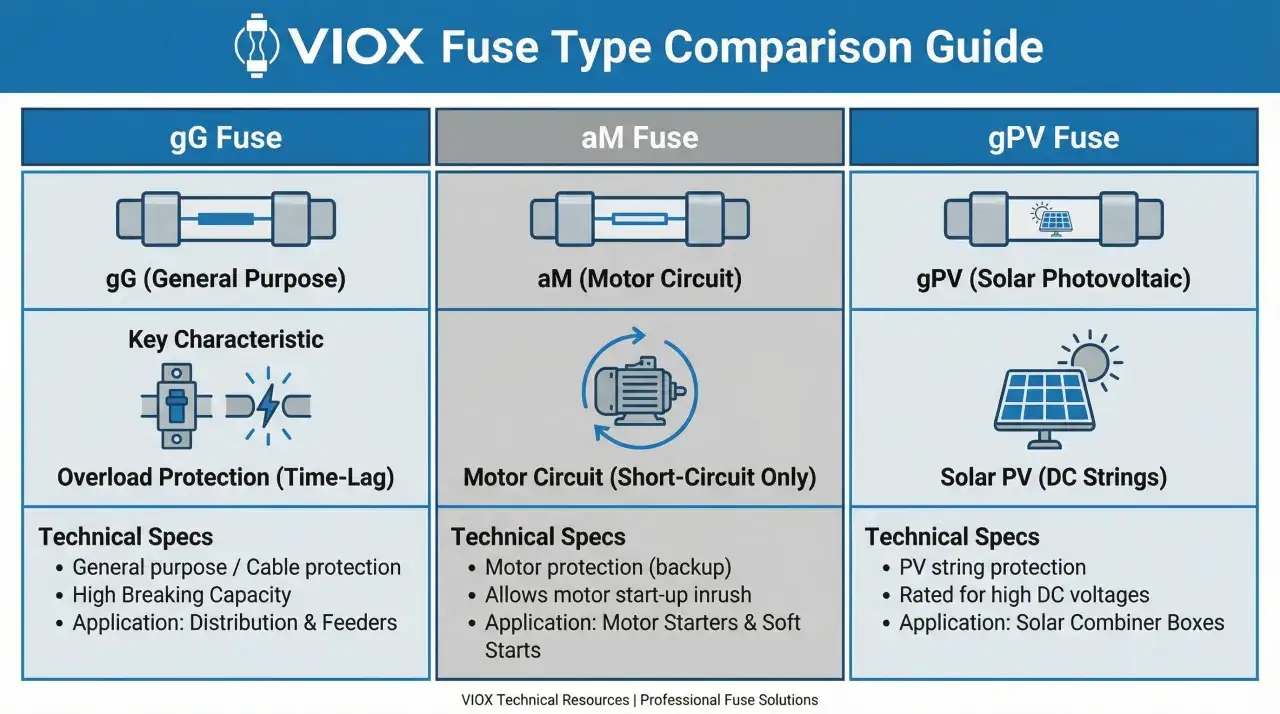

Najważniejszy podział rodzajów: Charakterystyka gG kontra aM – kiedy i dlaczego wybrać odpowiedni typ?

Kluczowym aspektem przy doborze bezpieczników BM jest zrozumienie ich charakterystyk czasowo-prądowych. To właśnie one definiują, w jakich warunkach i do jakich celów dana wkładka jest przeznaczona. Dwie najczęściej spotykane charakterystyki to gG i aM. Ich prawidłowy wybór jest absolutnie niezbędny, aby zapewnić skuteczną ochronę i uniknąć kosztownych błędów, które mogą prowadzić do uszkodzenia sprzętu lub niepotrzebnych wyłączeń instalacji.

Bezpieczniki BM gG: Uniwersalna ochrona pełnozakresowa dla kabli i urządzeń.

Charakterystyka gG, która historycznie była również oznaczana jako gL (od niemieckiego "Ganzbereich Kleinspannung"), jest charakterystyką pełnozakresową. Oznacza to, że bezpieczniki o tej charakterystyce są w stanie chronić obwód zarówno przed skutkami zwarć, jak i przeciążeń. Są to najbardziej uniwersalne wkładki topikowe, znajdujące zastosowanie w szerokim zakresie aplikacji. Doskonale nadają się do zabezpieczania kabli i przewodów elektrycznych, a także różnego rodzaju urządzeń ogólnego przeznaczenia, gdzie nie występują specyficzne wymagania dotyczące prądów rozruchowych.

Bezpieczniki BM aM: Specjalistyczne zabezpieczenie zwarciowe dla silników elektrycznych.

Charakterystyka aM (od niemieckiego "Anlaufstrom Motor") jest charakterystyką niepełnozakresową, często określaną jako zwłoczną. Jest ona zaprojektowana specjalnie z myślą o ochronie silników elektrycznych. Silniki podczas rozruchu pobierają prąd znacznie wyższy od znamionowego, ale jest to zjawisko krótkotrwałe. Wkładki aM są w stanie wytrzymać te chwilowe, wysokie prądy rozruchowe, nie zadziałając niepotrzebnie. Jednocześnie zapewniają one skuteczną i szybką ochronę w przypadku wystąpienia zwarcia, które jest zjawiskiem znacznie bardziej niebezpiecznym i wymagającym natychmiastowej reakcji.

Praktyczne przykłady: Jak uniknąć kosztownego błędu przy doborze charakterystyki do aplikacji?

Niewłaściwy dobór charakterystyki bezpiecznika BM może prowadzić do poważnych konsekwencji. Wyobraźmy sobie sytuację, w której do ochrony silnika elektrycznego zastosujemy wkładkę gG zamiast aM. W momencie rozruchu silnika, wysoki prąd rozruchowy może spowodować przepalenie wkładki gG, co doprowadzi do nieplanowanego wyłączenia maszyny i przestoju w produkcji. Z drugiej strony, jeśli do zabezpieczenia zwykłego obwodu kablowego użyjemy wkładki aM, która jest zaprojektowana do wytrzymywania prądów rozruchowych, może ona nie zadziałać prawidłowo w przypadku długotrwałego przeciążenia. W efekcie kabel może się przegrzewać, co grozi uszkodzeniem izolacji i potencjalnym pożarem, a bezpiecznik aM nie przerwie obwodu w odpowiednim momencie. Według danych budujemydom.pl, prawidłowy dobór zabezpieczeń jest kluczowy dla bezpieczeństwa instalacji. Dlatego zawsze należy dokładnie analizować charakterystykę obciążenia i dobierać wkładkę zgodnie z zaleceniami producenta i normami.

Jak odczytać oznaczenia na bezpieczniku BM? Przewodnik po wielkościach i parametrach

Umiejętność odczytywania oznaczeń umieszczonych na korpusie wkładki bezpiecznikowej BM jest absolutnie fundamentalna dla każdego elektryka i projektanta. Pozwala ona na szybkie zidentyfikowanie parametrów wkładki i upewnienie się, że jest ona odpowiednia do danej aplikacji. Na wkładce znajdziemy szereg kluczowych informacji, które pozwalają na jej właściwy dobór i bezpieczne użytkowanie.

Wielkości od 000 do 4: Co kryje się za symbolami NH00, NH1, NH2 i jak wpływają na dobór?

Bezpieczniki BM występują w różnych rozmiarach, które są określane przez system wielkości. Najczęściej spotykane wielkości to:

• NH000 (lub C00)
• NH00
• NH1
• NH2
• NH3
• NH4a

Każda z tych wielkości jest powiązana z określonymi wymiarami fizycznymi wkładki. Jest to niezwykle ważne, ponieważ wkładka musi fizycznie pasować do gniazda w podstawie bezpiecznikowej. Co więcej, wielkość wkładki jest ściśle powiązana z zakresem prądów znamionowych, które może obsługiwać. Mniejsze wielkości, jak NH000, przeznaczone są do niższych prądów (zwykle do kilkudziesięciu amperów), podczas gdy największe, jak NH4a, mogą zabezpieczać obwody o prądach znamionowych przekraczających tysiąc amperów. Dlatego przy doborze bezpiecznika BM kluczowe jest dopasowanie zarówno jego wymiarów, jak i zakresu prądowego do wymagań instalacji.

Dekodowanie informacji z korpusu: Prąd, napięcie i zdolność wyłączania – co mówią te liczby?

Na korpusie każdej wkładki bezpiecznikowej BM znajdują się kluczowe oznaczenia, które należy rozumieć:

• Wielkość wkładki: Na przykład symbol "NH1" informuje nas o fizycznym rozmiarze wkładki, co jest niezbędne do jej poprawnego osadzenia w podstawie.
• Charakterystyka: Symbole takie jak "gG" lub "aM" wskazują na rodzaj ochrony, jaką zapewnia bezpiecznik pełnozakresową (gG) lub zwarciową z tolerancją na prądy rozruchowe (aM).
• Prąd znamionowy: Oznaczony np. jako "160A", określa maksymalny prąd, jaki wkładka może bezpiecznie przewodzić w sposób ciągły w określonych warunkach. Jest to jeden z najważniejszych parametrów przy doborze bezpiecznika.
• Napięcie znamionowe: Podane np. jako "500V AC", określa maksymalne napięcie, przy którym bezpiecznik może pracować. Ważne jest, aby napięcie znamionowe bezpiecznika było równe lub wyższe od napięcia w instalacji.
• Znamionowa zdolność wyłączania: Wyrażona np. w kiloamperach (kA), jak "120kA", określa maksymalny prąd zwarciowy, jaki bezpiecznik jest w stanie bezpiecznie przerwać bez uszkodzenia. Jest to kluczowy parametr bezpieczeństwa, gwarantujący, że bezpiecznik zadziała poprawnie nawet w przypadku bardzo silnego zwarcia.

Wskaźnik zadziałania: Jak błyskawicznie zidentyfikować przepalony bezpiecznik?

Większość wkładek topikowych BM wyposażona jest w wizualny wskaźnik zadziałania. Zazwyczaj jest to mały element (często w kolorze czerwonym lub innym jaskrawym), który wysuwa się lub zmienia położenie po przepaleniu topika. Pozwala to na błyskawiczne zidentyfikowanie, która wkładka uległa uszkodzeniu, bez konieczności używania przyrządów pomiarowych, takich jak multimetr, do sprawdzania ciągłości obwodu. Jest to niezwykle praktyczne rozwiązanie, przyspieszające proces diagnostyki i wymiany bezpiecznika.

Gdzie w praktyce stosuje się bezpieczniki BM? Kluczowe zastosowania

Bezpieczniki BM, dzięki swojej niezawodności i wysokiej zdolności wyłączania, znajdują zastosowanie w wielu krytycznych obszarach infrastruktury elektrycznej. Ich wszechstronność sprawia, że są one niezastąpione w różnych sektorach, od przemysłu ciężkiego po nowoczesne instalacje energetyczne.

Niezbędny element w przemyśle: Ochrona maszyn, linii produkcyjnych i rozdzielnic głównych.

W środowisku przemysłowym, gdzie ciągłość produkcji jest kluczowa, bezpieczniki BM odgrywają fundamentalną rolę. Chronią one drogie i skomplikowane maszyny produkcyjne przed skutkami przepięć i zwarć, minimalizując ryzyko kosztownych awarii i przestojów. Są one również stosowane do zabezpieczania głównych rozdzielnic zasilających zakłady produkcyjne oraz poszczególnych linii technologicznych. Ich zdolność do radzenia sobie z dużymi prądami i wysoką energią zwarciową sprawia, że są one idealnym wyborem do ochrony najbardziej wymagających aplikacji przemysłowych.

Zabezpieczenie w budownictwie: Rola w złączach kablowych i głównych tablicach rozdzielczych.

W budownictwie, zarówno komercyjnym, jak i w przypadku dużych obiektów mieszkalnych, bezpieczniki BM są często stosowane na etapie zasilania budynku. Znajdują się w złączach kablowych, gdzie chronią infrastrukturę przed zakłóceniami pochodzącymi z sieci zewnętrznej, oraz w głównych tablicach rozdzielczych, skąd dystrybuowane jest zasilanie do poszczególnych części obiektu. Zapewniają one podstawową ochronę przed przeciążeniami i zwarciami, chroniąc cały budynek i jego użytkowników.

Bezpieczniki BM w instalacjach OZE: Czy to odpowiednie zabezpieczenie dla fotowoltaiki?

W kontekście rosnącej popularności odnawialnych źródeł energii (OZE), pojawia się pytanie o zastosowanie bezpieczników BM w instalacjach fotowoltaicznych. Wkładki BM są przede wszystkim przeznaczone do pracy w systemach prądu przemiennego (AC). W instalacjach fotowoltaicznych, gdzie występuje zarówno prąd stały (DC) z paneli, jak i prąd zmienny (AC) po stronie inwertera, stosuje się zazwyczaj dedykowane zabezpieczenia. W przypadku prądu stałego, ze względu na jego specyficzne właściwości (np. brak naturalnego przejścia przez zero, co utrudnia gaszenie łuku elektrycznego), stosuje się specjalne bezpieczniki DC. Natomiast w obwodach AC, po stronie inwertera, bezpieczniki BM mogą być stosowane, jeśli ich parametry i charakterystyka są odpowiednie do specyfiki instalacji PV i spełniają wymagane normy bezpieczeństwa. Należy jednak zawsze dokładnie analizować dokumentację techniczną systemu i zalecenia producenta.

Bezpieczeństwo przede wszystkim: O czym musi pamiętać każdy instalator podczas wymiany wkładki BM?

Prace związane z wymianą bezpieczników BM, podobnie jak wszelkie czynności w instalacjach elektrycznych, wymagają zachowania najwyższych standardów bezpieczeństwa. Niewłaściwe postępowanie może prowadzić do poważnych konsekwencji, w tym do porażenia prądem, łuku elektrycznego, a nawet śmierci. Dlatego każdy instalator musi bezwzględnie przestrzegać określonych procedur i zasad.

Uchwyt izolacyjny i podstawowe narzędzia: Dlaczego nigdy nie należy wymieniać wkładki „gołymi rękami”?

Absolutnie kluczowe dla bezpieczeństwa podczas wymiany wkładki BM jest użycie specjalistycznego uchwytu izolacyjnego. Jest to narzędzie wykonane z materiałów o wysokich właściwościach izolacyjnych, które umożliwia pewne i bezpieczne chwycenie wkładki oraz jej wyjęcie lub włożenie do podstawy bez bezpośredniego kontaktu z elementami pod napięciem. Próba wymiany bezpiecznika "gołymi rękami" lub przy użyciu narzędzi nieprzystosowanych do pracy pod napięciem jest skrajnie niebezpieczna i może skutkować śmiertelnym porażeniem prądem. Należy również pamiętać o stosowaniu odpowiedniej odzieży ochronnej i okularów.

Prawidłowa procedura wymiany bezpiecznika mocy krok po kroku.

Bezpieczna wymiana bezpiecznika BM powinna przebiegać zgodnie z następującą procedurą:

1. Odłącz zasilanie: Przed przystąpieniem do jakichkolwiek prac, upewnij się, że obwód, w którym znajduje się bezpiecznik, jest całkowicie odłączony od zasilania. Może to wymagać wyłączenia głównego wyłącznika lub wyciągnięcia wkładki w innym punkcie zabezpieczenia.
2. Zweryfikuj brak napięcia: Po odłączeniu zasilania, za pomocą odpowiedniego miernika napięcia (np. próbnika napięcia), sprawdź, czy w obwodzie rzeczywiście nie ma napięcia. Jest to kluczowy krok, który potwierdza bezpieczeństwo pracy.
3. Użyj uchwytu izolacyjnego: Chwyć przepaloną wkładkę bezpiecznikową za pomocą uchwytu izolacyjnego.
4. Wyjmij starą wkładkę: Ostrożnie wyjmij starą, przepaloną wkładkę z podstawy bezpiecznikowej.
5. Włóż nową wkładkę: Upewnij się, że nowa wkładka ma odpowiednią wielkość, charakterystykę i prąd znamionowy zgodny z wymaganiami instalacji. Używając uchwytu izolacyjnego, ostrożnie umieść nową wkładkę w podstawie bezpiecznikowej.
6. Załącz zasilanie: Po prawidłowym zamontowaniu nowej wkładki, możesz ponownie załączyć zasilanie obwodu.
7. Zweryfikuj działanie: Sprawdź, czy instalacja działa poprawnie i czy nie występują żadne niepokojące objawy.

Przeczytaj również: Gdzie są bezpieczniki w Mercedesie Vito? Odkryj ich lokalizację i funkcje

Najczęstsze błędy montażowe i eksploatacyjne – jak ich unikać dla zachowania ciągłości zasilania?

Podczas montażu i eksploatacji bezpieczników BM zdarzają się pewne powtarzające się błędy, których należy unikać, aby zapewnić bezpieczeństwo i niezawodność instalacji:

• Stosowanie niewłaściwej charakterystyki: Używanie bezpiecznika aM tam, gdzie wymagane jest gG, lub odwrotnie, prowadzi do nieprawidłowego działania zabezpieczenia.
• Zastępowanie bezpiecznika drutem lub innym nieodpowiednim elementem: Jest to skrajnie niebezpieczne działanie, które całkowicie eliminuje funkcję ochronną bezpiecznika i grozi pożarem.
• Brak regularnych przeglądów: Instalacje elektryczne wymagają okresowych przeglądów. Zaniedbanie tego może prowadzić do wykrycia problemów dopiero w momencie awarii.
• Nieprawidłowe dokręcenie styków: Luźne połączenia w podstawie bezpiecznikowej mogą prowadzić do przegrzewania, co z kolei może spowodować uszkodzenie wkładki lub podstawy, a nawet zainicjować pożar.
• Przekraczanie obciążenia znamionowego: Ciągłe przeciążanie instalacji, nawet poniżej progu zadziałania bezpiecznika, może prowadzić do jego szybszego zużycia i potencjalnych problemów.

Unikanie tych błędów poprzez stosowanie się do zasad prawidłowego montażu, regularne przeglądy i świadomą eksploatację, jest kluczowe dla zapewnienia ciągłości zasilania i bezpieczeństwa użytkowników.
