Jak sprawdzić bezpiecznik topikowy? Szybki poradnik krok po kroku

Kiedy ulubione urządzenie przestaje działać, a światła gasną w całym pokoju, pierwszą myślą może być awaria. Zanim jednak zaczniesz panikować lub wezwiesz fachowca, warto sprawdzić jednego z najcichszych bohaterów Twojej instalacji elektrycznej bezpiecznik topikowy. To niewielki element, który odgrywa kluczową rolę w ochronie Twojego domu i sprzętów przed poważniejszymi uszkodzeniami. W tym artykule pokażę Ci, jak krok po kroku samodzielnie sprawdzić, czy to właśnie bezpiecznik jest winowajcą problemu.

Urządzenie przestało działać? Pierwszy podejrzany: bezpiecznik topikowy

Bezpiecznik topikowy to kluczowy element każdej instalacji elektrycznej, działający jak strażnik, który chroni ją przed niebezpiecznymi sytuacjami. Jego głównym zadaniem jest przerwanie obwodu elektrycznego w momencie, gdy natężenie prądu przekroczy bezpieczną wartość. Dzieje się tak zazwyczaj w przypadku zwarcia (czyli niekontrolowanego połączenia przewodów o różnym potencjale) lub przeciążenia obwodu (gdy podłączono zbyt wiele urządzeń lub jedno z nich pobiera nadmierną moc). Dzięki temu bezpiecznik zapobiega przegrzewaniu się przewodów, które mogłoby doprowadzić do pożaru, a także chroni podłączone do instalacji urządzenia przed uszkodzeniem. To właśnie dlatego bezpiecznik topikowy jest tak ważnym, choć często niedocenianym, elementem naszego domowego systemu elektrycznego.

Dlaczego bezpiecznik jest cichym bohaterem Twojego domu?

Bezpiecznik topikowy pełni rolę "cichego bohatera", ponieważ pracuje w tle, zapewniając bezpieczeństwo bez naszej uwagi, dopóki nie wydarzy się coś nieprzewidzianego. Jego zadaniem jest ochrona instalacji elektrycznej przed skutkami zwarcia lub przeciążenia. Kiedy prąd płynący przez obwód staje się zbyt duży, wewnętrzny element bezpiecznika (najczęściej cienki drucik) topi się, przerywając tym samym przepływ prądu. Chroni to przewody przed przegrzaniem i potencjalnym zapłonem, a także zapobiega uszkodzeniu wrażliwych komponentów podłączonych urządzeń. Bez tego prostego mechanizmu, nawet niewielkie awarie mogłyby szybko przerodzić się w poważne problemy.

Najczęstsze sygnały, że to właśnie bezpiecznik zawiódł

Istnieje kilka typowych objawów, które mogą sugerować, że problem leży właśnie po stronie bezpiecznika topikowego. Najbardziej oczywistym jest nagłe przerwanie dostawy prądu do konkretnego urządzenia lub całego obwodu nagle wszystko po prostu przestaje działać. Może to objawiać się jako brak reakcji urządzenia na próbę włączenia, mimo że wcześniej działało poprawnie. Czasami, zamiast całkowitego braku zasilania, można zaobserwować, że prąd zanika tylko w niektórych gniazdkach lub w jednej części domu. Jeśli zauważysz którykolwiek z tych sygnałów, sprawdzenie bezpiecznika powinno być Twoim pierwszym krokiem diagnostycznym.

Zanim zaczniesz: absolutne podstawy bezpieczeństwa przy pracy z prądem

Praca z instalacją elektryczną, nawet tak prosta jak sprawdzenie bezpiecznika, wymaga bezwzględnego przestrzegania zasad bezpieczeństwa. Najważniejszą zasadą jest zawsze wyłączenie zasilania przed jakimikolwiek działaniami. Nie dotykaj przewodów ani elementów instalacji, dopóki nie masz pewności, że prąd jest odłączony. Aby to zrobić, zlokalizuj w swoim domu skrzynkę rozdzielczą, zazwyczaj umieszczoną w przedpokoju, piwnicy lub garażu. Znajdź bezpiecznik odpowiadający za obwód, w którym wystąpił problem, lub po prostu wyłącz główny wyłącznik, jeśli chcesz odciąć zasilanie w całym domu. Upewnij się, że wybrane urządzenie lub gniazdko faktycznie nie działa, co potwierdzi odcięcie prądu.

Krok #1: Zawsze wyłączaj zasilanie jak to zrobić poprawnie?

Zanim przystąpisz do jakichkolwiek czynności związanych z bezpiecznikami, kluczowe jest bezpieczne odłączenie zasilania. W tym celu zlokalizuj swoją skrzynkę rozdzielczą. Zazwyczaj znajduje się ona w przedpokoju, piwnicy lub garażu. W skrzynce tej znajdują się różne bezpieczniki, często oznaczone numerami lub nazwami obwodów. Znajdź ten, który odpowiada za obszar, w którym wystąpił problem (np. gniazdka w kuchni, oświetlenie łazienki). Jeśli nie jesteś pewien, który bezpiecznik jest właściwy, możesz wyłączyć główny wyłącznik, który odetnie zasilanie w całym domu. Po wyłączeniu odpowiedniego bezpiecznika, upewnij się, że prąd został faktycznie odłączony, próbując włączyć urządzenie lub oświetlenie w danym obwodzie.

Niezbędne narzędzia, które warto mieć pod ręką

Do przeprowadzenia podstawowej diagnostyki i ewentualnej wymiany bezpiecznika topikowego przyda się kilka prostych narzędzi. Przede wszystkim niezbędny będzie multimetr, który pozwoli na precyzyjne sprawdzenie ciągłości obwodu bezpiecznika. Warto mieć pod ręką również izolowane szczypce lub kombinerki, które ułatwią wyjmowanie i wkładanie bezpieczników, zwłaszcza tych starszego typu. Przydatna może okazać się także latarka, szczególnie jeśli pracujesz w słabo oświetlonym miejscu, jakim często bywa skrzynka rozdzielcza. W niektórych przypadkach, w zależności od typu obudowy, może przydać się również odpowiedni śrubokręt.

Metoda nr 1: Inspekcja wizualna, czyli jak rozpoznać winowajcę gołym okiem

Pierwszym i najprostszym sposobem na sprawdzenie bezpiecznika topikowego jest jego dokładna inspekcja wizualna. Po upewnieniu się, że zasilanie jest wyłączone, ostrożnie wyjmij bezpiecznik z gniazda. Następnie przyjrzyj mu się uważnie. Wiele bezpieczników topikowych ma przezroczystą obudowę lub małe okienko, przez które można zobaczyć wewnętrzny drucik. Jeśli ten drucik jest widocznie przerwany lub stopiony, to niemal na pewno bezpiecznik jest przepalony. Innymi oznakami mogą być ślady osmolenia na obudowie, widoczne pociemnienie materiału lub charakterystyczny, nieprzyjemny zapach spalenizny, który często towarzyszy awarii. W starszych typach bezpieczników, tzw. "korkach", przepaleniu może towarzyszyć wypadnięcie kolorowego znacznika z czoła wkładki.

Na co patrzeć? Kluczowe oznaki spalonego bezpiecznika

Podczas wizualnej oceny bezpiecznika topikowego, zwróć uwagę na kilka kluczowych elementów. Przede wszystkim, jeśli bezpiecznik posiada przezroczystą obudowę lub okienko, poszukaj widocznego przerwania lub stopienia wewnętrznego drucika. Jest to najbardziej bezpośredni dowód na przepalenie. Kolejnym sygnałem jest osmolenie ciemne plamy lub nalot na powierzchni obudowy, zwłaszcza w okolicach metalowych zakończeń. Pociemnienie samej obudowy, szczególnie w pobliżu drucika, również może wskazywać na przegrzanie. W przypadku tradycyjnych bezpieczników ceramicznych lub bakelitowych, tzw. "korków", warto sprawdzić, czy kolorowy znacznik na froncie nie wypadł jego obecność świadczy o nienaruszonym obwodzie.

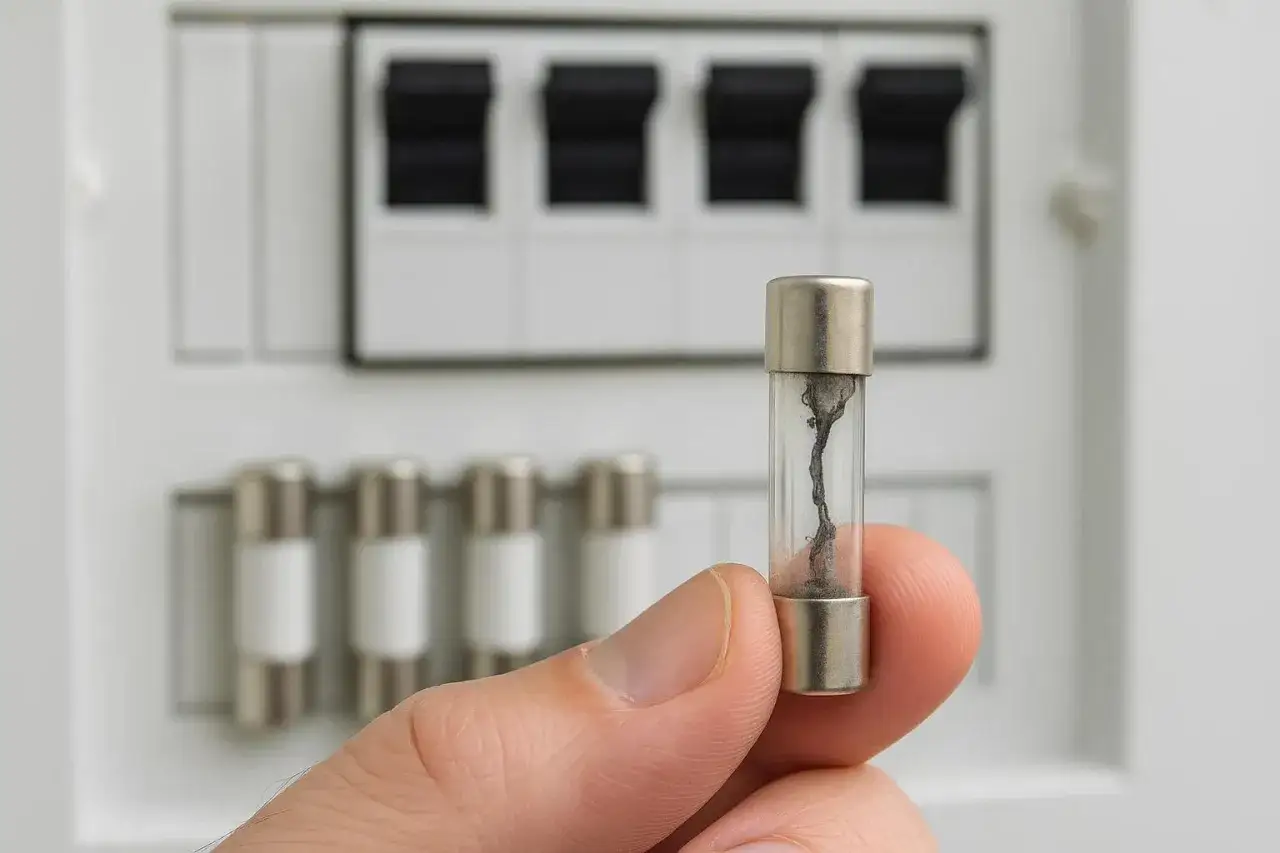

Jak wygląda spalony bezpiecznik, a jak sprawny? Porównanie

Sprawny bezpiecznik topikowy zazwyczaj wygląda schludnie. Jego obudowa jest czysta, a jeśli jest przezroczysta, widać nienaruszony, ciągły drucik wewnątrz. W tradycyjnych "korkach" znacznik jest na swoim miejscu. Natomiast przepalony bezpiecznik często nosi ślady walki. W przezroczystych modelach drucik jest wyraźnie zerwany lub stopiony. Obudowa może być osmolona, pociemniona, a czasem nawet lekko zdeformowana od gorąca. W starszych typach "korków" można zauważyć wypadnięty lub luźny kolorowy wskaźnik.

Co oznacza charakterystyczny zapach spalenizny?

Jeśli podczas inspekcji bezpiecznika lub w jego pobliżu wyczuwasz charakterystyczny zapach spalenizny, jest to bardzo silny sygnał ostrzegawczy. Zapach ten pochodzi zazwyczaj od przegrzanego plastiku lub izolacji, która zaczyna się topić pod wpływem nadmiernego prądu. Choć nie zawsze jest to jednoznaczny dowód na przepalenie samego drucika, to niemal zawsze oznacza, że bezpiecznik był narażony na ekstremalne warunki i prawdopodobnie uległ uszkodzeniu lub jest na skraju awarii. W takiej sytuacji wymiana bezpiecznika jest absolutnie konieczna dla zachowania bezpieczeństwa.

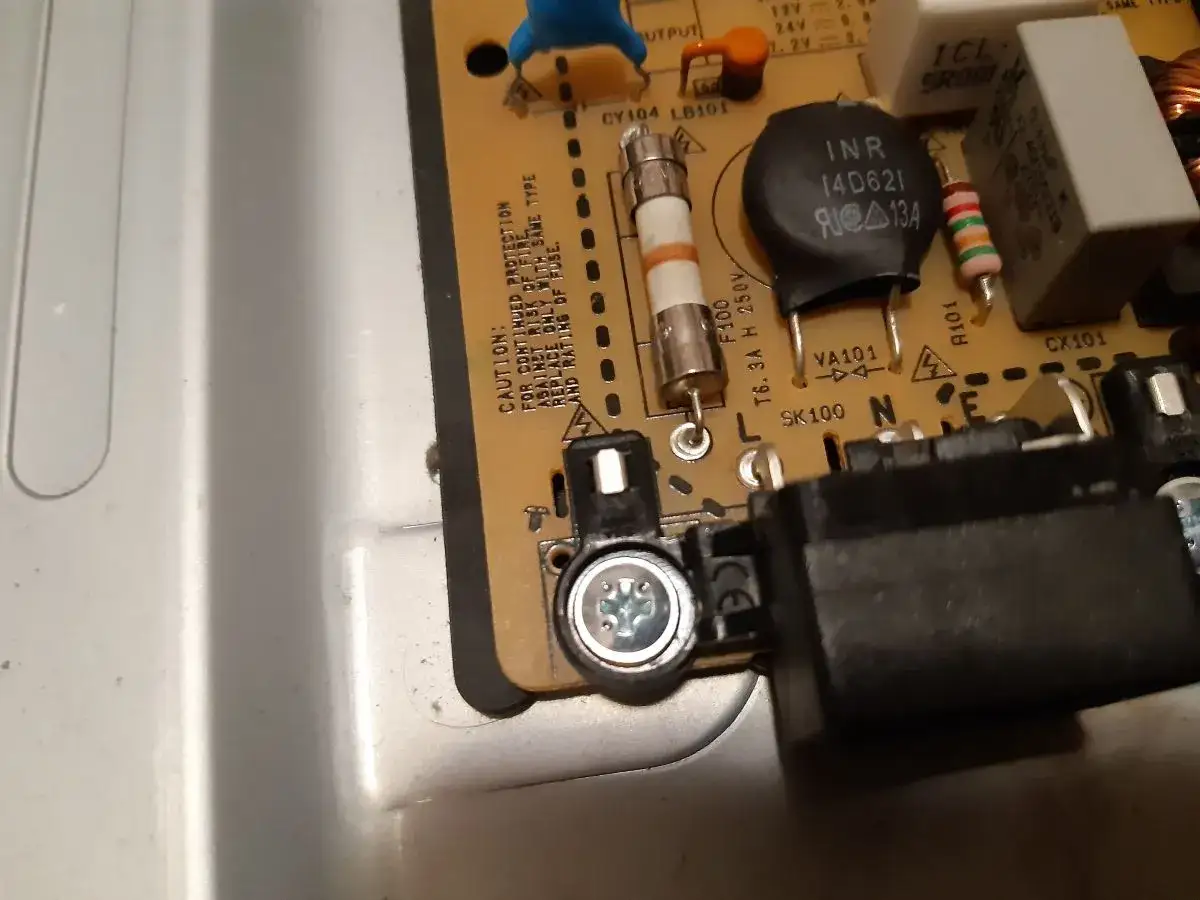

Metoda nr 2: Test multimetrem, czyli 100% pewności w 30 sekund

Choć inspekcja wizualna jest szybka, to najbardziej wiarygodną metodą sprawdzenia bezpiecznika topikowego jest użycie multimetru. Ta metoda daje niemal 100% pewności co do jego stanu. Po upewnieniu się, że zasilanie jest wyłączone, wyjmij bezpiecznik. Następnie przygotuj swój multimetr. Ustaw go na tryb pomiaru ciągłości obwodu, który często jest oznaczony symbolem przypominającym falę dźwiękową lub diodę. Alternatywnie, możesz ustawić miernik na najniższy zakres pomiaru rezystancji, zazwyczaj 200 omów (Ω). Pamiętaj, że w obu przypadkach pracujemy na bezpieczniku odłączonym od zasilania.

Jak poprawnie ustawić multimetr do sprawdzenia bezpiecznika? (Tryb ciągłości obwodu)

Aby precyzyjnie sprawdzić bezpiecznik za pomocą multimetru, kluczowe jest jego odpowiednie ustawienie. Najlepszym trybem do tego celu jest tryb pomiaru ciągłości obwodu. Zazwyczaj jest on oznaczony ikoną przypominającą falę dźwiękową lub symbolem diody. W tym trybie, gdy multimetr wykryje ciągłe połączenie między sondami, wyda charakterystyczny sygnał dźwiękowy. Jeśli nie masz pewności co do tego trybu, możesz również użyć najniższego zakresu pomiaru rezystancji, na przykład 200 Ω. Ważne jest, aby wybrać najniższy dostępny zakres, co pozwoli na dokładne odczytanie nawet bardzo niskiej rezystancji sprawnego bezpiecznika.

Krok po kroku: Jak przeprowadzić pomiar bezpiecznika topikowego?

Przeprowadzenie pomiaru bezpiecznika multimetrem jest proste i szybkie. Oto instrukcja krok po kroku:

1. Wyłącz zasilanie: Upewnij się, że prąd w obwodzie, z którego pochodzi bezpiecznik, jest całkowicie odłączony.
2. Wyjmij bezpiecznik: Ostrożnie wyjmij bezpiecznik z jego gniazda.
3. Przygotuj multimetr: Ustaw multimetr na tryb ciągłości obwodu lub najniższy zakres pomiaru rezystancji.
4. Wykonaj pomiar: Przyłóż jedną sondę multimetru do jednego metalowego zakończenia bezpiecznika, a drugą sondę do drugiego metalowego zakończenia.

Interpretacja wyników: Kiedy miernik mówi, że bezpiecznik jest sprawny, a kiedy spalony?

Interpretacja wyników pomiaru multimetrem jest zazwyczaj bardzo prosta. Jeśli bezpiecznik jest sprawny, a Ty używasz trybu ciągłości obwodu, multimetr wyda sygnał dźwiękowy. W przypadku ustawienia na pomiar rezystancji, wskaże on wartość bliską zeru (zazwyczaj poniżej 1 oma). Natomiast jeśli bezpiecznik jest spalony, obwód jest przerwany. Multimetr nie wyda sygnału dźwiękowego w trybie ciągłości, a w trybie pomiaru rezystancji wskaże nieskończoność, często oznaczoną jako "OL" (Over Limit) lub symbol nieskończoności. Brak ciągłości oznacza, że bezpiecznik nie przewodzi prądu i nadaje się do wymiany.

Werdykt zapadł: bezpiecznik jest spalony. Co teraz?

Gdy już potwierdzisz, że bezpiecznik jest przepalony, czas na jego wymianę. To kluczowy moment, w którym musisz działać ostrożnie i zgodnie z zaleceniami. Najważniejszą rzeczą jest dobranie nowego bezpiecznika o identycznych parametrach, szczególnie pod względem prądowym, czyli amperażu (A). Informacja o dopuszczalnym natężeniu prądu jest zawsze nadrukowana na obudowie bezpiecznika szukaj oznaczenia np. "T2A" (bezpiecznik szybki, 2 ampery) lub "F5A" (bezpiecznik zwłoczny, 5 amperów). Użycie bezpiecznika o niewłaściwej wartości może być niebezpieczne. Po zakupie odpowiedniego zamiennika, upewnij się jeszcze raz, że zasilanie jest wyłączone, a następnie ostrożnie wymień stary bezpiecznik na nowy.

Jak dobrać nowy bezpiecznik? Kluczowe oznaczenia, których nie możesz pomylić

Dobór właściwego bezpiecznika zamiennego jest absolutnie kluczowy dla bezpieczeństwa Twojej instalacji. Najważniejszym parametrem jest amperaż (A), czyli maksymalne natężenie prądu, jakie bezpiecznik może bezpiecznie przenieść. Informacja ta jest zawsze wyraźnie nadrukowana na obudowie bezpiecznika. Może to być na przykład "2A", "5A", "10A". Musisz kupić bezpiecznik o dokładnie takiej samej wartości prądowej. Zbyt niski amperaż spowoduje, że bezpiecznik będzie przepalał się bez powodu, a zbyt wysoki nie zadziała w sytuacji zagrożenia, co może prowadzić do pożaru lub uszkodzenia urządzeń. Czasami na bezpieczniku znajdziesz również oznaczenie typu, np. "T" dla bezpieczników szybkich lub "F" dla bezpieczników zwłocznych w tym przypadku również warto zachować oryginalny typ.

Proces wymiany krok po kroku jak zrobić to bezpiecznie?

Wymiana spalonego bezpiecznika jest prostą czynnością, pod warunkiem zachowania odpowiednich środków ostrożności. Oto jak to zrobić bezpiecznie:

1. Upewnij się, że zasilanie jest wyłączone: Jeszcze raz sprawdź, czy prąd w obwodzie został odłączony, wyłączając odpowiedni bezpiecznik w rozdzielnicy lub główny wyłącznik.
2. Wyjmij stary bezpiecznik: Jeśli jeszcze tego nie zrobiłeś, wyjmij przepalony bezpiecznik z gniazda.
3. Włóż nowy bezpiecznik: Weź nowy bezpiecznik o identycznych parametrach (amperaż i typ) i ostrożnie umieść go w gnieździe. Upewnij się, że jest prawidłowo osadzony.
4. Włącz zasilanie: Po prawidłowym zamontowaniu nowego bezpiecznika, możesz ponownie włączyć zasilanie w rozdzielnicy.
5. Sprawdź działanie: Sprawdź, czy urządzenie lub obwód działa poprawnie.

Najczęstsze błędy, których należy unikać przy sprawdzaniu i wymianie bezpieczników

Podczas pracy z bezpiecznikami łatwo popełnić błędy, które mogą mieć bardzo poważne konsekwencje. Jednym z najniebezpieczniejszych jest tak zwane "watowanie" bezpiecznika. Polega ono na próbie naprawy przepalonego bezpiecznika poprzez włożenie w jego miejsce kawałka drutu lub folii aluminiowej. Jest to prosta droga do pożaru, ponieważ taki "naprawiony" bezpiecznik nie przerwie obwodu nawet przy bardzo dużym przeciążeniu, co prowadzi do przegrzania przewodów instalacji. Kolejnym częstym błędem jest używanie bezpiecznika o innej wartości prądowej niż zalecana. Zawsze należy stosować się do parametrów podanych na oryginalnym bezpieczniku.

Dlaczego "watowanie" bezpiecznika to prosta droga do pożaru?

Tak zwane "watowanie" bezpiecznika, czyli próba jego naprawy poprzez włożenie w miejsce przepalonego drucika kawałka drutu, folii aluminiowej lub innego materiału przewodzącego, jest skrajnie niebezpieczne. Bezpiecznik topikowy jest zaprojektowany tak, aby w określonych warunkach się przepalić, chroniąc tym samym instalację. "Watując" go, eliminujesz tę funkcję ochronną. W przypadku przeciążenia lub zwarcia, instalacja elektryczna nie zostanie przerwana, co doprowadzi do przegrzania przewodów. Może to spowodować stopienie izolacji, iskrzenie, a w najgorszym wypadku wywołanie pożaru. Jest to jedna z najczęstszych przyczyn domowych pożarów związanych z elektrycznością.

Czy można użyć bezpiecznika o innej wartości? Wyjaśniamy

Absolutnie nie wolno używać bezpiecznika o innej wartości prądowej (amperażu) niż ta, która jest zalecana dla danego obwodu. Jeśli zastosujesz bezpiecznik o zbyt wysokiej wartości, na przykład zamiast 5A wstawisz 10A, to w przypadku przeciążenia lub zwarcia, bezpiecznik ten się nie przepali. Prąd popłynie przez instalację, która nie jest do niego przystosowana, co może prowadzić do przegrzania przewodów, uszkodzenia podłączonych urządzeń, a nawet pożaru. Z kolei bezpiecznik o zbyt niskiej wartości będzie przepalał się bez powodu, nawet przy normalnym obciążeniu, co jest po prostu uciążliwe i może sugerować problem z instalacją, a nie samym bezpiecznikiem.

Kiedy bezpiecznik przepala się notorycznie? To może być ważny sygnał

Jeśli bezpiecznik przepala się regularnie, nawet po wymianie na nowy o identycznych parametrach, jest to sygnał, że problem leży głębiej niż tylko w samym bezpieczniku. Może to oznaczać, że obwód jest stale przeciążony na przykład podłączono do niego zbyt wiele urządzeń o dużym poborze mocy. Inną, poważniejszą przyczyną może być zwarcie w instalacji lub w jednym z podłączonych urządzeń. W takiej sytuacji samodzielna diagnoza może być niewystarczająca, a próby ciągłego wymieniania bezpieczników mogą być nie tylko kosztowne, ale i niebezpieczne.

Przeciążenie a zwarcie zrozum, dlaczego bezpiecznik się przepala

Bezpiecznik topikowy przepala się z dwóch głównych powodów: przeciążenia obwodu lub zwarcia. Przeciążenie występuje, gdy suma prądu pobieranego przez wszystkie podłączone urządzenia przekracza dopuszczalną wartość dla danego obwodu. W takiej sytuacji prąd rośnie stopniowo, a bezpiecznik ma za zadanie przerwać obwód, zanim przewody się przegrzeją. Zwarcie to nagłe, bardzo wysokie przepływy prądu spowodowane bezpośrednim połączeniem przewodów fazowego i neutralnego (lub fazowego i ochronnego). Jest to sytuacja awaryjna, w której bezpiecznik musi zadziałać natychmiast, aby zapobiec pożarowi i uszkodzeniu sprzętu.

Przeczytaj również: Bezpiecznik B10 co oznacza - kluczowe informacje i zastosowania

Kiedy samodzielna diagnoza to za mało i czas wezwać elektryka?

Jeśli bezpiecznik przepala się wielokrotnie, nawet po wymianie na nowy, lub jeśli po jego wymianie problem powraca w krótkim czasie, zdecydowanie powinieneś wezwać profesjonalnego elektryka. Szczególnie, jeśli nie jesteś w stanie zlokalizować przyczyny problemu lub podejrzewasz poważniejszą awarię instalacji. Inne sygnały, które powinny skłonić do kontaktu z fachowcem, to na przykład iskrzenie w gniazdku, nieprzyjemny zapach spalenizny dochodzący ze ściany, czy widoczne uszkodzenia przewodów. Pamiętaj, że bezpieczeństwo jest najważniejsze, a w przypadku wątpliwości lepiej zaufać doświadczeniu specjalisty.
