Rezystancja uziemienia jest kluczowym elementem bezpieczeństwa w instalacjach elektrycznych. Odpowiednia wartość rezystancji uziemienia zapewnia, że w przypadku awarii elektrycznej prąd zostanie skierowany do ziemi, minimalizując ryzyko porażenia prądem. Zgodnie z obowiązującymi przepisami, wartość ta powinna być jak najniższa, a w domach jednorodzinnych nie powinna przekraczać 10Ω.
W sytuacjach, gdzie grunty są trudne, na przykład w obszarach skalistych, dopuszczalna wartość może wynosić do 30Ω, pod warunkiem, że napięcie dotykowe i krokowe nie przekraczają dopuszczalnych limitów. W obiektach specjalnych, takich jak stacje transformatorowe, wymagania są jeszcze bardziej rygorystyczne, z wartością rezystancji sięgającą nawet 1Ω.
Kluczowe informacje:- Wartość rezystancji uziemienia w domkach jednorodzinnych powinna wynosić maksymalnie 10Ω.
- W trudnych warunkach gruntowych, takich jak grunty skaliste, dopuszczalna wartość może wynosić do 30Ω.
- W obiektach specjalnych, jak stacje transformatorowe, wymagana rezystancja może wynosić 1Ω.
- Odpowiednia rezystancja uziemienia jest kluczowa dla bezpieczeństwa użytkowników i minimalizuje ryzyko porażenia prądem.
Jakie są normy rezystancji uziemienia dla bezpieczeństwa elektrycznego?
W kontekście bezpieczeństwa elektrycznego, rezystancja uziemienia odgrywa kluczową rolę w ochronie użytkowników przed porażeniem prądem. Zgodnie z obowiązującymi przepisami, wartości te powinny być jak najniższe, aby zapewnić skuteczną ochronę. W przypadku instalacji elektrycznych w domkach jednorodzinnych, wartość rezystancji uziemienia nie powinna przekraczać 10Ω. Taka norma jest istotna, aby zminimalizować ryzyko wystąpienia niebezpiecznych sytuacji.
W przypadku trudnych warunków gruntowych, takich jak grunty skaliste, osiągnięcie takiej wartości może być wyzwaniem. W takich sytuacjach dopuszczalna wartość rezystancji może wynosić do 30Ω, pod warunkiem, że napięcie dotykowe oraz napięcie krokowe są w granicach bezpiecznych wartości. W obiektach specjalnych, jak stacje transformatorowe, wymagania są jeszcze bardziej rygorystyczne, gdzie wartość rezystancji może wynosić nawet 1Ω. Utrzymanie tych norm jest kluczowe dla zapewnienia bezpieczeństwa zarówno w domach, jak i w obiektach przemysłowych.
Minimalne wartości rezystancji uziemienia w instalacjach domowych
W instalacjach domowych, minimalne wartości rezystancji uziemienia są ściśle określone, aby zapewnić bezpieczeństwo użytkowników. Wartość ta nie powinna przekraczać 10Ω, co jest standardem w większości krajów. Przykłady typowych instalacji, które muszą spełniać te normy, obejmują systemy uziemiające w domach jednorodzinnych oraz w budynkach wielorodzinnych. W przypadku, gdy instalacja nie spełnia tych wymogów, istnieje ryzyko wystąpienia niebezpiecznych sytuacji.
- Systemy uziemiające w domach jednorodzinnych - maksymalna rezystancja do 10Ω.
- Instalacje w budynkach wielorodzinnych również powinny spełniać normy 10Ω.
- W przypadku trudnych warunków gruntowych, wartość może być wyższa, ale nie powinna przekraczać 30Ω.
Typ instalacji | Maksymalna rezystancja uziemienia |
Dom jednorodzinny | 10Ω |
Budynki wielorodzinne | 10Ω |
Trudne warunki gruntowe | 30Ω |
Wymagania dotyczące rezystancji uziemienia w obiektach przemysłowych
W obiektach przemysłowych, maksymalna rezystancja uziemienia jest kluczowym elementem zapewniającym bezpieczeństwo oraz stabilność systemów elektrycznych. W przeciwieństwie do instalacji domowych, gdzie wartość ta nie powinna przekraczać 10Ω, w środowiskach przemysłowych wymagania są bardziej rygorystyczne. W zależności od specyfiki obiektu, rezystancja uziemienia może wynosić nawet 1Ω w przypadku stacji transformatorowych czy innych krytycznych instalacji, gdzie bezpieczeństwo i niezawodność są priorytetem.
Wymagania te są ustalane na podstawie analizy ryzyka oraz potencjalnych zagrożeń związanych z danym obiektem. Odpowiednia wartość rezystancji uziemienia jest niezbędna, aby zminimalizować ryzyko porażenia prądem oraz uszkodzenia sprzętu. W przypadku obiektów przemysłowych, w których występują różne źródła zakłóceń elektrycznych, konieczne jest również przeprowadzenie szczegółowych analiz, aby dostosować wymagania do konkretnej sytuacji.
Typ obiektu | Maksymalna rezystancja uziemienia |
Stacje transformatorowe | 1Ω |
Obiekty przemysłowe | 5Ω |
Inne obiekty specjalne | 2Ω |
Metody pomiaru rezystancji uziemienia w praktyce

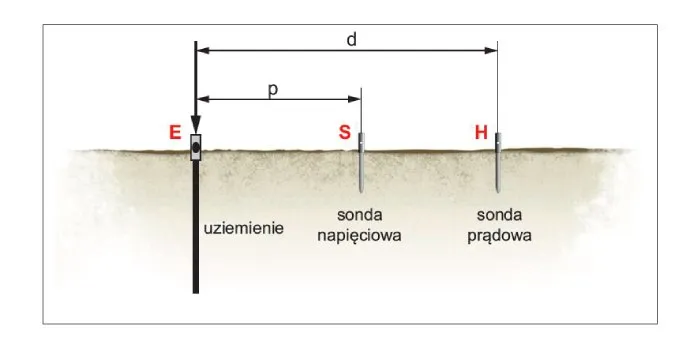

Pomiar rezystancji uziemienia jest kluczowy dla zapewnienia bezpieczeństwa elektrycznego. Istnieje kilka metod, które można zastosować do tego celu. Jedną z najpopularniejszych jest metoda spadku potencjału, która polega na pomiarze rezystancji poprzez wprowadzenie prądu do uziemienia i obserwację spadku napięcia. Ta metoda jest skuteczna w większości przypadków, ale wymaga odpowiedniego przygotowania terenu i może być czasochłonna.
Inną metodą jest metoda clamp-on, która pozwala na pomiar rezystancji bez konieczności przerywania obwodu. Umożliwia to szybkie i wygodne pomiary, szczególnie w obiektach, gdzie dostęp do uziemienia jest ograniczony. Każda z tych metod ma swoje zalety i ograniczenia, dlatego ważne jest, aby wybrać odpowiednią technikę w zależności od specyfiki instalacji.
- Metoda spadku potencjału: dokładna, ale wymaga przerw w obwodzie.
- Metoda clamp-on: szybka i wygodna, ale może być mniej dokładna w niektórych warunkach.
Narzędzia i urządzenia do pomiaru rezystancji uziemienia
Aby przeprowadzić pomiar rezystancji uziemienia, potrzebne są odpowiednie narzędzia. Wśród najczęściej używanych urządzeń znajdują się mierniki rezystancji uziemienia, które oferują różne funkcje, takie jak automatyczne obliczanie wartości rezystancji oraz możliwość zapisywania wyników pomiarów. Przykładem takiego urządzenia jest Megger MIT520, które jest cenione za swoją dokładność i niezawodność.
Inne przydatne narzędzia to sondy uziemiające, które ułatwiają pomiar w trudnych warunkach gruntowych, oraz przyrządy do pomiaru prądów dotykowych, które pomagają w ocenie bezpieczeństwa instalacji. Wybór odpowiednich narzędzi jest kluczowy dla uzyskania dokładnych wyników pomiarów.
Narzędzie | Producent | Opis |
Miernik rezystancji uziemienia | Megger | MIT520 - dokładny i niezawodny, z funkcją zapisywania wyników |
Sonda uziemiająca | Fluke | Umożliwia pomiar w trudnych warunkach gruntowych |
Przyrząd do pomiaru prądów dotykowych | Amprobe | Pomaga w ocenie bezpieczeństwa instalacji |
Jakie czynniki wpływają na rezystancję uziemienia w różnych warunkach?
Rezystancja uziemienia jest zmienną, która może być znacząco wpływana przez różne czynniki środowiskowe. Jednym z najważniejszych z nich jest rodzaj gruntu. Różne typy gleby mają różne właściwości przewodzenia, co bezpośrednio wpływa na efektywność systemu uziemiającego. Na przykład, gleby piaszczyste mają zwykle niższą rezystancję niż gleby gliniaste, co sprawia, że są bardziej efektywne w kontekście uziemienia. W obszarach o dużej wilgotności, rezystancja również może być znacznie niższa, co sprzyja lepszemu uziemieniu.
Innym istotnym czynnikiem są zmiany sezonowe. W okresie letnim, gdy gleby są bardziej suche, rezystancja może wzrosnąć, co negatywnie wpływa na działanie systemów uziemiających. Z kolei w okresie deszczowym, gdy gleby są nasycone wodą, rezystancja może się obniżyć, poprawiając efektywność uziemienia. Dlatego ważne jest, aby regularnie monitorować warunki gruntowe oraz dostosowywać systemy uziemiające do zmieniającego się środowiska.
- Rodzaj gruntu: gleby piaszczyste mają niższą rezystancję niż gleby gliniaste.
- Wilgotność gleby: wyższa wilgotność obniża rezystancję, poprawiając efektywność uziemienia.
- Zmiany sezonowe: suche lata mogą zwiększać rezystancję, a deszczowe obniżać ją.
Wpływ rodzaju gruntu na rezystancję uziemienia

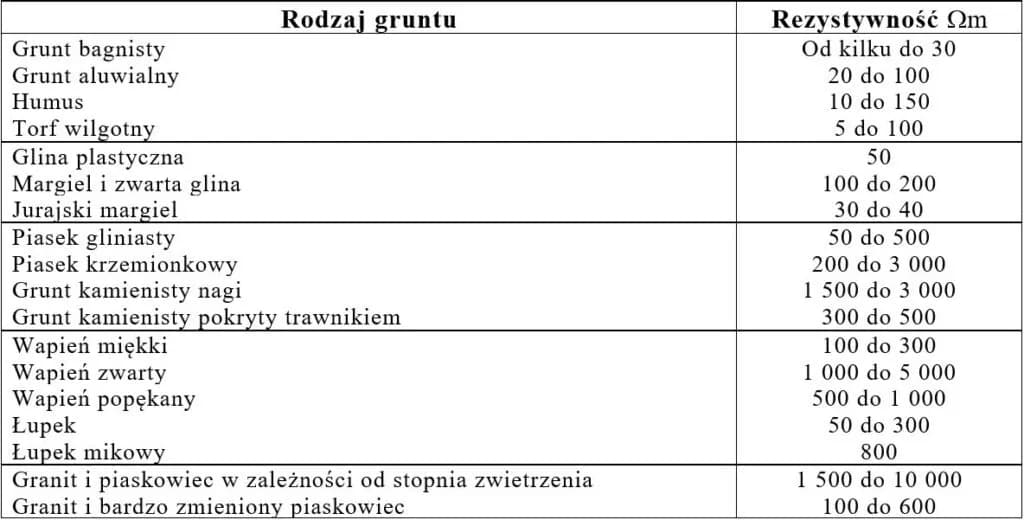

Rodzaj gruntu ma kluczowe znaczenie dla efektywności systemu uziemiającego. Gleby różnią się między sobą pod względem przewodności elektrycznej, co wpływa na wartość rezystancji uziemienia. Na przykład, gleby organiczne, takie jak torf, mogą mieć wyższą rezystancję, podczas gdy gleby mineralne, jak piasek czy żwir, oferują lepsze właściwości przewodzące. Warto również zauważyć, że gleby mokre, bogate w minerały, mogą znacząco poprawić efektywność uziemienia, zmniejszając rezystancję.
Typ gleby | Typowa rezystancja (Ω) |
Gleba piaszczysta | 10-20 |
Gleba gliniasta | 20-30 |
Gleba torfowa | 30-50 |
Gleba mokra | 5-15 |
Jak zmiany sezonowe mogą wpływać na wartości rezystancji
Sezonowe zmiany mają znaczący wpływ na rezystancję uziemienia, co może wpływać na efektywność systemów uziemiających. W okresie letnim, gdy gleby są suche, rezystancja może wzrosnąć, co negatywnie wpływa na działanie systemów uziemiających. W takich warunkach, wartości rezystancji mogą przekraczać dopuszczalne normy, co zwiększa ryzyko porażenia prądem. Z kolei w okresie deszczowym, gdy gleby są nasycone wodą, rezystancja może się obniżyć, co sprzyja lepszemu uziemieniu.
Warto również zauważyć, że zmiany temperatury mogą wpływać na przewodność gleby. W zimie, zamarznięta gleba może znacznie zwiększyć rezystancję, co powoduje, że systemy uziemiające stają się mniej efektywne. Dlatego ważne jest, aby regularnie monitorować stan gleby i dostosowywać systemy uziemiające do zmieniających się warunków atmosferycznych.
Czytaj więcej: Ile prądu zużywa rekuperacja? Poznaj koszty i oszczędności energii
Jak technologia wpływa na poprawę skuteczności uziemienia

W dobie nowoczesnych technologii, innowacyjne rozwiązania mogą znacząco poprawić efektywność systemów uziemiających. Przykładem są inteligentne czujniki, które monitorują warunki gruntowe w czasie rzeczywistym. Dzięki nim, użytkownicy mogą na bieżąco śledzić zmiany wilgotności i temperatury gleby, co pozwala na dostosowanie systemów uziemiających do aktualnych warunków. Takie podejście nie tylko zwiększa bezpieczeństwo, ale również minimalizuje ryzyko awarii.
Dodatkowo, zastosowanie analizy danych w połączeniu z systemami uziemiającymi może prowadzić do lepszego przewidywania zmian w rezystancji uziemienia. Wykorzystując algorytmy uczenia maszynowego, możliwe jest prognozowanie, kiedy i gdzie może wystąpić problem z uziemieniem, co umożliwia wcześniejsze działania naprawcze. Wprowadzenie takich technologii do praktyki inżynieryjnej może zrewolucjonizować podejście do zarządzania systemami uziemiającymi, zapewniając ich dłuższą żywotność i niezawodność.
