Jak zrobić prądnicę DIY? Praktyczny poradnik krok po kroku

Budowa własnej prądnicy to fascynujący projekt, który pozwala nie tylko zgłębić tajniki fizyki, ale także stworzyć praktyczne źródło energii. Ten poradnik krok po kroku przeprowadzi Cię przez cały proces od zrozumienia podstaw teoretycznych, przez dobór odpowiednich materiałów i narzędzi, aż po praktyczne wykonanie i kluczowe aspekty bezpieczeństwa. Niezależnie od tego, czy jesteś doświadczonym majsterkowiczem, czy dopiero zaczynasz swoją przygodę z DIY, znajdziesz tu wszystko, czego potrzebujesz, aby z sukcesem zbudować własną prądnicę.

Czy własna prądnica to projekt dla Ciebie? Poznaj podstawy, które musisz znać

Trend "Zrób to sam" (DIY) stale zyskuje na popularności, a budowa własnej prądnicy jest jednym z tych projektów, które łączą pasję do majsterkowania z praktyczną korzyścią. Tworzenie własnego źródła energii może być niezwykle satysfakcjonujące. Pozwala lepiej zrozumieć otaczający nas świat i daje poczucie niezależności. Zanim jednak zanurzymy się w świat śrubokrętów i spawania, warto poznać fundamentalne zasady, które rządzą tymi niezwykłymi urządzeniami.

Jak działa magia, która zamienia ruch w prąd? Indukcja elektromagnetyczna w 3 prostych krokach

Podstawą działania każdej prądnicy jest zjawisko indukcji elektromagnetycznej. Jak podaje Wikipedia, jest to proces wytwarzania siły elektromotorycznej (czyli napięcia) w przewodniku, gdy znajduje się on w zmiennym polu magnetycznym lub gdy sam się w nim porusza. W praktyce sprowadza się to do kilku kluczowych etapów:

1. Ruch w polu magnetycznym: Wirnik, wyposażony w silne magnesy, obraca się wewnątrz stojana. Stojan zawiera uzwojenia, czyli zwoje drutu miedzianego.
2. Zmiana strumienia magnetycznego: Obroty wirnika powodują ciągłą zmianę strumienia magnetycznego przenikającego przez uzwojenia stojana.
3. Wytworzenie napięcia: Zgodnie z prawem Faradaya, ta zmiana strumienia magnetycznego indukuje w uzwojeniach napięcie elektryczne, które można następnie wykorzystać.

Kluczem do efektywności jest tutaj odpowiednie dobranie siły magnesów, liczby zwojów drutu oraz prędkości obrotowej.

Prąd stały czy przemienny? Jaki typ prądnicy najlepiej odpowie na Twoje potrzeby

Prądnice możemy podzielić na dwa główne typy w zależności od rodzaju generowanego prądu: prąd stały (DC) i prąd przemienny (AC). Prądnice prądu stałego, zwane też prądnicami prądu stałego, wytwarzają prąd płynący zawsze w jednym kierunku. Są one często stosowane w starszych pojazdach lub do ładowania akumulatorów, gdzie potrzebne jest właśnie napięcie stałe.

Z kolei prądnice prądu przemiennego, czyli alternatory, generują prąd, który cyklicznie zmienia swój kierunek. W domowych projektach DIY najczęściej spotykamy się z adaptacjami silników generujących prąd trójfazowy. Jest to bardzo wydajne rozwiązanie, jednak wymaga zastosowania dodatkowych elementów elektronicznych, takich jak mostek prostowniczy, aby zamienić prąd przemienny na prąd stały, jeśli chcemy na przykład ładować akumulatory.

Przegląd najpopularniejszych konstrukcji DIY: Od silnika pralki po "Amerykankę"

W polskim środowisku majsterkowiczów królują pewne sprawdzone projekty, które pozwalają na relatywnie łatwe zbudowanie własnej prądnicy. Oto kilka z nich:

• Prądnica z silnika od pralki: To absolutny klasyk. Stare silniki z pralek automatycznych, łatwo dostępne i stosunkowo tanie, po dodaniu magnesów neodymowych na wirniku, potrafią generować zaskakująco dużo mocy. To świetny punkt wyjścia dla początkujących.
• Prądnica "Amerykanka": Ten typ prądnicy, często wykorzystywany w małych elektrowniach wiatrowych, charakteryzuje się konstrukcją osiową. Składa się z dwóch wirników z magnesami rozmieszczonymi naprzemiennie, pomiędzy którymi znajduje się stator z cewkami. Budowa wymaga większej precyzji, ale oferuje wysoką wydajność, zwłaszcza przy niskich obrotach.
• Proste modele edukacyjne: Dla tych, którzy chcą jedynie zademonstrować zjawisko indukcji, istnieją bardzo proste konstrukcje, które można zbudować z podstawowych materiałów, takich jak drut, magnes i tektura.

Niezbędnik majsterkowicza: Kompletna lista materiałów i narzędzi do budowy prądnicy

Zanim przystąpisz do pracy, upewnij się, że masz wszystkie niezbędne komponenty i narzędzia. Odpowiedni dobór części jest kluczowy dla wydajności i bezpieczeństwa Twojej prądnicy.

Serce prądnicy: Jak wybrać odpowiednie magnesy neodymowe i drut nawojowy?

Magnesy neodymowe to siła napędowa Twojej prądnicy. Im są silniejsze, tym lepszy uzyskasz efekt. Wybierając magnesy, zwróć uwagę na ich rozmiar i siłę (mierzoną w N/kg lub jednostkach Gauss). Zazwyczaj stosuje się magnesy w kształcie prostokątów lub walców. Pamiętaj o ich naprzemiennym ułożeniu (biegun N do S), aby pole magnetyczne było jak najsilniejsze. Drut nawojowy, zazwyczaj miedziany, stanowi uzwojenia. Jego grubość i liczba zwojów bezpośrednio wpływają na generowane napięcie i prąd. Grubszy drut i mniej zwojów to niższe napięcie, ale większy prąd, i odwrotnie.

Fundament konstrukcji: Obudowa, stojan, wirnik co będzie Ci potrzebne?

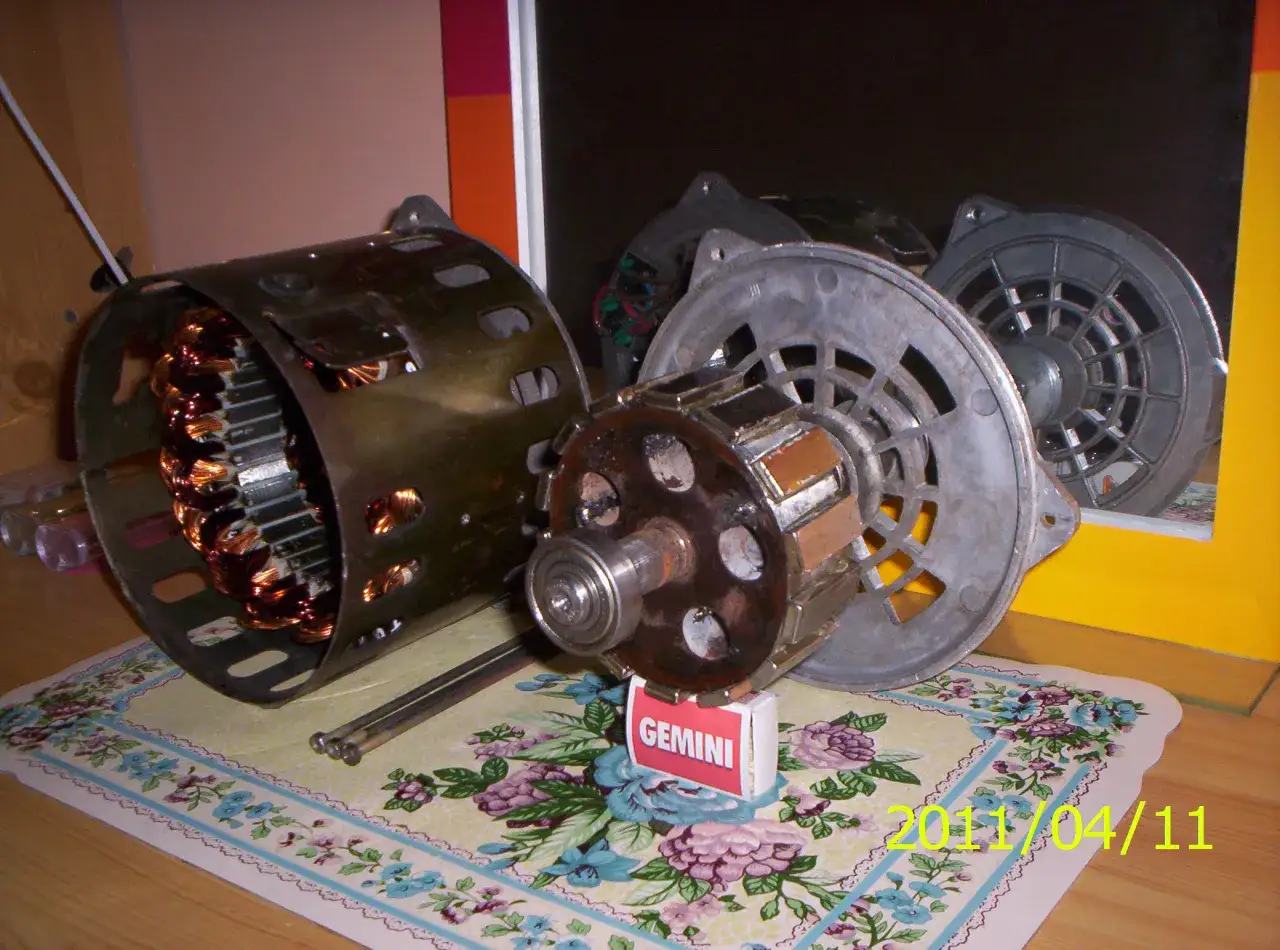

Mechaniczna konstrukcja prądnicy jest równie ważna. Potrzebujesz solidnej obudowy, która pomieści wszystkie elementy i ochroni je przed uszkodzeniem. Wirnik to element obracający się, na którym montuje się magnesy. Może to być gotowy element z silnika lub wykonany samodzielnie, np. z metalowych tarcz. Stojan natomiast jest częścią nieruchomą, zawierającą uzwojenia. W przypadku adaptacji silników, stojan jest już gotowy. Do budowy możesz wykorzystać m.in. tarcze hamulcowe, sklejki, a nawet elementy zdemontowane z silnika pralki.

Elektronika pod kontrolą: Rola mostka prostowniczego i regulatora napięcia

Jeśli Twoja prądnica generuje prąd przemienny (AC), a chcesz go wykorzystać do ładowania akumulatorów lub zasilania urządzeń DC, niezbędny będzie mostek prostowniczy. Jego zadaniem jest zamiana prądu przemiennego na prąd stały. W przypadku prądnic trójfazowych, stosuje się specjalne mostki trójfazowe. Kolejnym kluczowym elementem jest regulator napięcia. Stabilizuje on napięcie wyjściowe, chroniąc podłączone urządzenia (np. akumulatory) przed uszkodzeniem spowodowanym przepięciami. Bez regulatora, napięcie może być zbyt wysokie lub zbyt niskie, co jest niebezpieczne.

Twój warsztat w pigułce: Narzędzia, bez których nie rozpoczniesz pracy

Do budowy prądnicy przydadzą Ci się podstawowe narzędzia warsztatowe:

• Wiertarka do wiercenia otworów montażowych.
• Szlifierka kątowa do cięcia i kształtowania elementów metalowych.
• Lutownica do łączenia przewodów elektrycznych.
• Multimetr absolutnie niezbędny do pomiaru napięcia, prądu i ciągłości obwodów podczas testów.
• Klucze i śrubokręty do montażu mechanicznego.

Projekt 1: Jak zrobić prądnicę z silnika od pralki? Instrukcja krok po kroku

Adaptacja silnika z pralki automatycznej to jeden z najpopularniejszych i najbardziej dostępnych projektów DIY. Oto jak go przeprowadzić:

Krok 1: Demontaż i przygotowanie silnika na co zwrócić szczególną uwagę?

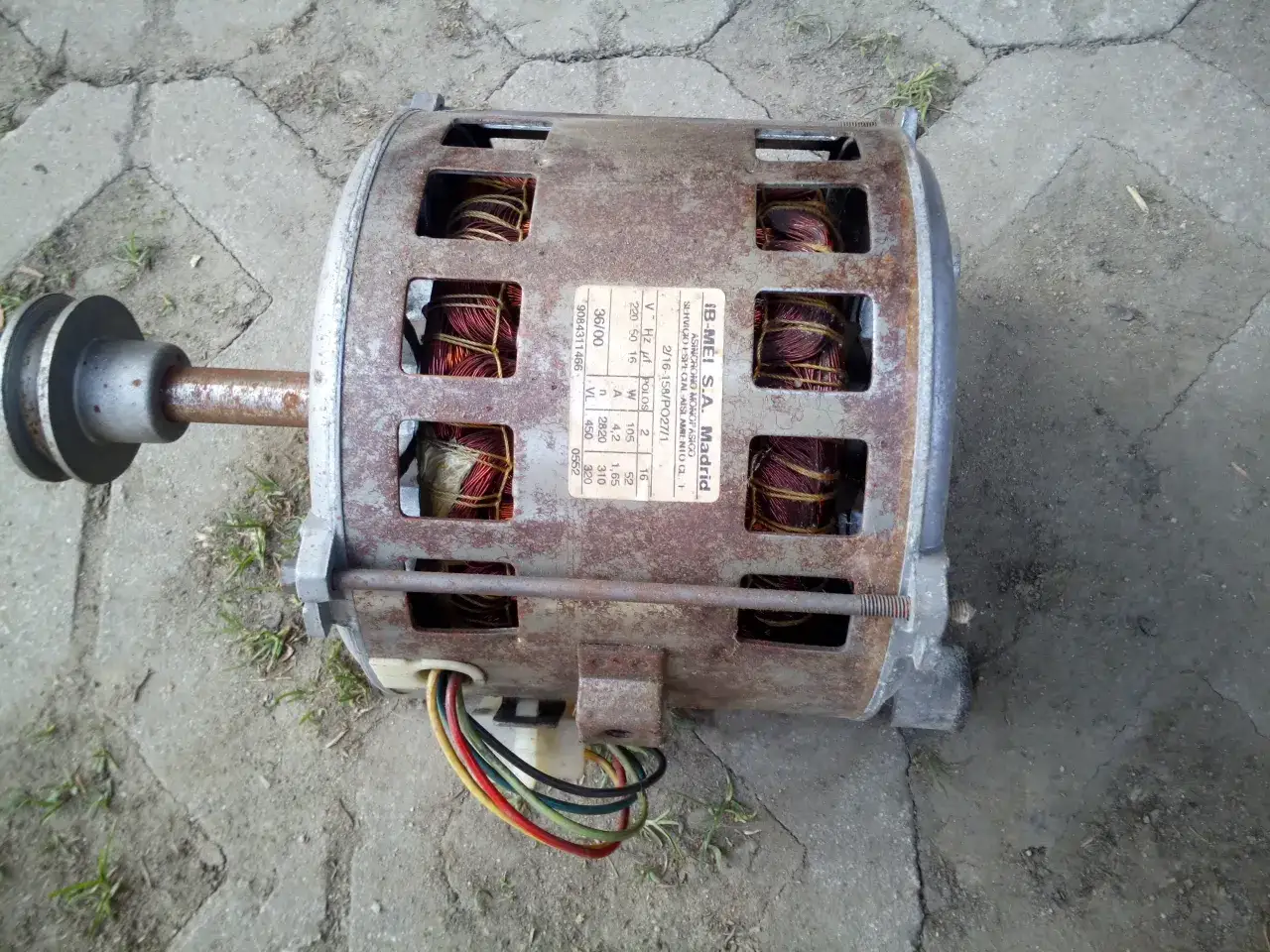

Pierwszym krokiem jest ostrożny demontaż silnika z pralki. Zazwyczaj są to silniki komutatorowe lub indukcyjne. Zwróć uwagę na kondensatory rozruchowe i wykonawcze mogą być one nadal naładowane, dlatego należy je rozładować przed dalszymi pracami. Zidentyfikuj uzwojenia stojana i wirnik. Czasami konieczne jest usunięcie oryginalnych elementów wirnika, aby zrobić miejsce na magnesy.

Krok 2: Montaż magnesów neodymowych na wirniku klucz do wysokiej wydajności

To kluczowy etap. Magnesy neodymowe należy zamontować na wirniku w taki sposób, aby ich bieguny były naprzemienne (N-S-N-S...). Precyzja jest tutaj niezwykle ważna. Niewłaściwe rozmieszczenie magnesów znacząco obniży wydajność prądnicy. Magnesy można przykleić za pomocą mocnego kleju epoksydowego lub zamontować mechanicznie, jeśli konstrukcja wirnika na to pozwala. Upewnij się, że magnesy są idealnie wyważone, aby uniknąć wibracji podczas pracy.

Krok 3: Wyprowadzenie i identyfikacja przewodów fazowych

Większość silników z pralek ma kilka przewodów wyjściowych. Zazwyczaj są to trzy przewody fazowe, które połączone z odpowiednią elektroniką, będą generować prąd przemienny. Jeśli nie masz pewności, które przewody są fazowe, możesz użyć multimetru do ich identyfikacji, mierząc rezystancję między nimi. Czasami konieczne jest rozłączenie oryginalnego połączenia silnika i wyprowadzenie przewodów w sposób umożliwiający łatwe podłączenie do mostka prostowniczego.

Krok 4: Podłączenie mostka prostowniczego i pierwsze testy napięcia

Po przygotowaniu silnika jako prądnicy, należy podłączyć do niego mostek prostowniczy. Zazwyczaj podłączamy trzy przewody fazowe do wejść AC mostka. Z wyjść DC mostka uzyskamy już prąd stały. Przed podłączeniem obciążenia, koniecznie wykonaj pomiary napięcia za pomocą multimetru. Zakręć wirnikiem (np. za pomocą wiertarki) i sprawdź, jakie napięcie uzyskujesz na wyjściu. Pamiętaj, że napięcie będzie zależało od prędkości obrotowej.

Projekt 2: Budowa prądnicy "Amerykanki" do małej elektrowni wiatrowej

Prądnica "Amerykanka" to konstrukcja osiowa, która świetnie sprawdza się w zastosowaniach wolnoobrotowych, takich jak małe turbiny wiatrowe. Jej budowa wymaga większej precyzji, ale efekt jest wart zachodu.

Krok 1: Projektowanie statora optymalny stosunek cewek do magnesów (np. 9 cewek na 12 magnesów)

Kluczem do efektywności "Amerykanki" jest odpowiedni stosunek liczby cewek do magnesów. Popularny stosunek to np. 9 cewek na 12 magnesów. Taki układ zapewnia płynne generowanie prądu i dobrą wydajność przy niskich obrotach. Stator to tarcza, na której umieszczone są cewki. Ich rozmieszczenie i kształt mają znaczenie dla pola magnetycznego.

Krok 2: Nawijanie cewek jak grubość drutu i liczba zwojów wpływają na napięcie i prąd?

Nawijanie cewek to czasochłonny, ale bardzo ważny etap. Grubość drutu nawojowego i liczba zwojów bezpośrednio wpływają na parametry elektryczne prądnicy. Grubszy drut i mniejsza liczba zwojów dają wyższy prąd, ale niższe napięcie. Z kolei cieńszy drut i większa liczba zwojów generują wyższe napięcie, ale niższy prąd. Dobór zależy od docelowego zastosowania prądnicy.

Krok 3: Przygotowanie formy i zalewanie statora żywicą epoksydową

Po nawinięciu cewek, należy je zamontować w formie, która posłuży do zalania ich żywicą epoksydową. Żywica zapewnia doskonałą izolację elektryczną i mechaniczną, chroniąc cewki przed wilgocią i uszkodzeniami. Ważne jest, aby żywica była dobrze wymieszana i pozbawiona pęcherzyków powietrza, co zapewni jednolitą strukturę.

Krok 4: Konstrukcja wirników i precyzyjne rozmieszczenie magnesów (naprzemiennie N-S)

Wirniki to zazwyczaj metalowe tarcze, na których montuje się magnesy neodymowe. Podobnie jak w przypadku silnika z pralki, magnesy muszą być rozmieszczone naprzemiennie (N-S-N-S...). Precyzja jest tutaj kluczowa, aby zapewnić równomierne pole magnetyczne i uniknąć wibracji. Tarcze wirników powinny być idealnie wyważone.

Krok 5: Montaż całości i finalne testy pod obciążeniem

Po przygotowaniu statora i wirników, następuje finalny montaż. Wirniki umieszcza się po obu stronach statora, tak aby magnesy znajdowały się naprzeciwko cewek. Należy zapewnić niewielką, ale stałą szczelinę między magnesami a cewkami. Po złożeniu całości, przeprowadza się testy pod obciążeniem, sprawdzając, czy prądnica generuje odpowiednie napięcie i prąd.

Bezpieczeństwo to podstawa: Jak uniknąć porażenia prądem i innych zagrożeń?

Praca z prądem, nawet tym generowanym samodzielnie, zawsze wiąże się z ryzykiem. Dlatego niezwykle ważne jest przestrzeganie zasad bezpieczeństwa na każdym etapie projektu.

Zasady pracy z prądem: Izolacja, uziemienie i bezpieczne pomiary multimetrem

Podstawą jest prawidłowa izolacja wszystkich połączeń elektrycznych. Używaj taśmy izolacyjnej lub koszulek termokurczliwych. W miarę możliwości, warto zadbać o uziemienie metalowych elementów konstrukcji, co stanowi dodatkowe zabezpieczenie przed porażeniem. Podczas pomiarów multimetrem, zawsze upewnij się, że urządzenie jest ustawione na odpowiedni zakres i że sondy są prawidłowo podłączone. Nigdy nie dotykaj odsłoniętych przewodów pod napięciem.

Najczęstsze błędy konstrukcyjne i jak ich unikać, by nie uszkodzić prądnicy

Do najczęstszych błędów należą:

• Niewłaściwa polaryzacja magnesów, która osłabia pole magnetyczne.
• Słaba izolacja połączeń, prowadząca do zwarć.
• Zbyt duża szczelina między magnesami a cewkami, obniżająca napięcie.
• Przeciążenie prądnicy, które może doprowadzić do jej przegrzania i uszkodzenia.
• Niewłaściwe wyważenie wirnika, powodujące wibracje.

Dokładne przestrzeganie instrukcji i staranność wykonania minimalizują ryzyko popełnienia tych błędów.

Przeczytaj również: Dixi sklep - Oryginalne części Opel, które zaoszczędzą Twój czas

Kiedy warto skonsultować się z profesjonalnym elektrykiem?

Jeśli planujesz podłączyć swoją prądnicę do domowej instalacji elektrycznej, jest to zadanie, które zdecydowanie wymaga konsultacji z wykwalifikowanym elektrykiem. Podłączenie do sieci energetycznej jest skomplikowane i wiąże się z wieloma przepisami bezpieczeństwa. Elektryk pomoże ocenić, czy Twoja konstrukcja jest bezpieczna i zgodna z normami, a także doradzi w kwestii odpowiednich zabezpieczeń.
