Jak uziemić agregat? Bezpieczna instrukcja krok po kroku

Uziemienie agregatu prądotwórczego to nie tylko wymóg formalny, ale przede wszystkim kluczowy element zapewniający bezpieczeństwo Tobie, Twoim bliskim i podłączonemu sprzętowi. W tym artykule przeprowadzę Cię przez proces prawidłowego wykonania uziemienia, wyjaśniając, dlaczego jest ono tak istotne i jak uniknąć potencjalnych zagrożeń. Celem jest ochrona życia, sprzętu i zgodność z przepisami.

Dlaczego prawidłowe uziemienie agregatu to nie formalność, a absolutna konieczność?

Zacznijmy od sedna: uziemienie agregatu prądotwórczego to podstawowy filar bezpieczeństwa. Ignorowanie tego aspektu może prowadzić do tragicznych w skutkach konsekwencji. Nie jest to kwestia, którą można bagatelizować ani traktować jako opcjonalny dodatek. To fundament bezpiecznego użytkowania każdego agregatu, który generuje energię elektryczną.

Ochrona życia i zdrowia: Jak uziemienie chroni przed śmiertelnym porażeniem prądem?

Głównym zadaniem uziemienia jest ochrona przed porażeniem prądem. W przypadku jakiejkolwiek awarii wewnętrznej agregatu, na przykład uszkodzenia izolacji, niebezpieczne napięcie może pojawić się na jego metalowej obudowie. Prawidłowo wykonane uziemienie działa jak bezpiecznik odprowadza ten nadmiarowy ładunek elektryczny bezpośrednio do ziemi. Dzięki temu obudowa agregatu pozostaje bezpieczna w dotyku, a ryzyko porażenia śmiertelnym prądem jest drastycznie zredukowane. To mechanizm obronny, który ratuje życie.

Zabezpieczenie sprzętu: Jak uniknąć kosztownych uszkodzeń podłączonych urządzeń?

Poza ochroną ludzi, uziemienie ma również nieocenione znaczenie dla podłączonych do agregatu urządzeń. Przepięcia, które mogą pojawić się w wyniku awarii agregatu lub wyładowań atmosferycznych, mogą błyskawicznie uszkodzić elektronikę wrażliwą na wahania napięcia. Uziemienie stanowi drogę ucieczki dla tych niepożądanych impulsów elektrycznych, chroniąc Twoje cenne sprzęty, takie jak komputery, telewizory czy narzędzia, przed kosztownymi uszkodzeniami.

Co mówią przepisy? Konsekwencje prawne i ubezpieczeniowe braku uziemienia.

Należy pamiętać, że brak prawidłowego uziemienia agregatu może wiązać się z poważnymi konsekwencjami prawnymi. W wielu sytuacjach jest to niezgodność z obowiązującymi normami bezpieczeństwa. Co więcej, w przypadku wystąpienia szkody czy to porażenia prądem, czy uszkodzenia sprzętu brak udokumentowanego, prawidłowego uziemienia może stanowić podstawę do odmowy wypłaty odszkodowania przez ubezpieczyciela. To dodatkowy argument za tym, by nie lekceważyć tego obowiązku.

Kiedy uziemienie jest obowiązkowe? Analiza różnych scenariuszy

Konieczność uziemienia agregatu prądotwórczego nie jest uniwersalna i zależy od kilku czynników. Kluczowe są tutaj konstrukcja samego urządzenia oraz sposób, w jaki zamierzamy go używać. Zrozumienie tych zależności pozwoli Ci prawidłowo ocenić, czy uziemienie jest niezbędne w Twoim konkretnym przypadku.

Scenariusz 1: Agregat jako zasilanie awaryjne dla całego domu (sieć TN).

Jeśli planujesz wykorzystać agregat jako awaryjne źródło zasilania dla całej instalacji elektrycznej Twojego domu, uziemienie jest absolutnie bezwzględnie wymagane. W takiej sytuacji agregat staje się integralną częścią domowej sieci elektrycznej, która zazwyczaj jest oparta o system TN (Terre-Neutre). Wpięcie agregatu do takiej instalacji bez odpowiedniego uziemienia stwarza ogromne ryzyko porażenia prądem dla domowników i może prowadzić do uszkodzenia zarówno instalacji, jak i samego agregatu.

Scenariusz 2: Zasilanie pojedynczych urządzeń w terenie lub na budowie.

Sytuacja wygląda nieco inaczej, gdy agregat ma służyć do zasilania pojedynczych urządzeń, na przykład na budowie, w ogrodzie czy podczas biwakowania, bezpośrednio z gniazd umieszczonych na jego obudowie. W takich przypadkach konieczność uziemienia zależy od wewnętrznej konstrukcji agregatu, a konkretnie od tego, czy punkt neutralny (zero) generowanego przez niego prądu jest połączony z metalową obudową. Wiele nowoczesnych agregatów, zwłaszcza tych przeznaczonych do zasilania pojedynczych odbiorników, jest zaprojektowanych w taki sposób, że nie wymagają one zewnętrznego uziemienia, o ile nie są podłączane do instalacji budynku.

Agregaty inwerterowe vs. ramowe czy istnieją różnice w wymogach?

Agregaty inwerterowe, znane ze swojej cichej pracy i stabilnej jakości prądu, często posiadają konstrukcję, która minimalizuje potrzebę zewnętrznego uziemienia przy zasilaniu pojedynczych odbiorników. Ich obudowy są zazwyczaj wykonane z tworzywa sztucznego lub posiadają wewnętrzne systemy izolacji. Z kolei tradycyjne agregaty ramowe, z metalową, otwartą konstrukcją, zazwyczaj wymagają podłączenia do uziemienia, szczególnie gdy są używane do zasilania instalacji budynkowej. Zawsze warto sprawdzić instrukcję obsługi konkretnego modelu.

Jak odczytać tabliczkę znamionową, by sprawdzić, czy Twój agregat wymaga uziemienia?

Tabliczka znamionowa to skarbnicą wiedzy o Twoim agregacie. Szukaj na niej symbolu uziemienia zazwyczaj jest to piktogram przedstawiający trzy poziome linie opadające ku pionowej linii, przypominający odwróconą literę "T". Obecność tego symbolu, często w połączeniu z zaciskiem śrubowym na ramie agregatu, wyraźnie wskazuje na konieczność podłączenia uziemienia. Warto również zajrzeć do instrukcji obsługi, która zawiera szczegółowe informacje dotyczące wymagań bezpieczeństwa dla danego modelu.

Niezbędnik instalatora: Co musisz przygotować przed rozpoczęciem pracy?

Zanim przystąpisz do pracy, upewnij się, że posiadasz wszystkie niezbędne elementy. Odpowiedni dobór materiałów jest równie ważny, jak sama technika wykonania. Użycie niewłaściwych komponentów może sprawić, że całe przedsięwzięcie okaże się nieskuteczne, a co gorsza niebezpieczne.

Wybór pręta uziemiającego (szpilki) długość, średnica i materiał, które gwarantują skuteczność.

Podstawowym elementem systemu uziemienia jest pręt uziemiający, często nazywany szpilką. Zaleca się stosowanie prętów stalowych, najlepiej ocynkowanych lub miedziowanych, co zapewnia odporność na korozję. Minimalna średnica takiego pręta powinna wynosić 16 mm. Kluczowa jest jego długość pręt musi zostać wbity pionowo w ziemię na głębokość co najmniej 1,5 metra. Ważne jest, aby koniec pręta znajdował się poniżej strefy przemarzania gruntu, co gwarantuje stały kontakt z wilgotną glebą przez cały rok. W przypadku bardzo suchego, piaszczystego podłoża, może być konieczne zastosowanie kilku prętów połączonych ze sobą, aby uzyskać odpowiednio niską rezystancję uziemienia.

Jaki przewód uziemiający wybrać? Kluczowe znaczenie przekroju i typu izolacji.

Przewód łączący agregat z prętem uziemiającym musi być wykonany z miedzi. Zaleca się użycie przewodu elastycznego, który jest łatwiejszy w montażu. Minimalny przekrój takiego przewodu to 10 mm², choć niektóre źródła, w tym maszyny.honda.pl, sugerują nawet 16 mm² dla zapewnienia maksymalnego bezpieczeństwa i skuteczności. Przewód musi być solidnie i trwale połączony zarówno z dedykowanym zaciskiem na ramie agregatu (zwykle oznaczonym symbolem uziemienia), jak i z samym prętem uziemiającym. Jakość połączeń jest tu absolutnie kluczowa.

Narzędzia, które ułatwią Ci pracę: Od młota po klucze i zaciski.

Do wykonania uziemienia będziesz potrzebować kilku podstawowych narzędzi. Niezbędny będzie młot lub cięższy pobijak do wbicia pręta uziemiającego. Przyda się również klucz nastawny lub zestaw kluczy nasadowych do dokręcenia śrub mocujących przewód uziemiający. Warto mieć pod ręką również szczypce, ściągacz izolacji (jeśli przewód wymaga przygotowania) oraz ewentualnie narzędzia do czyszczenia powierzchni styku pręta z ziemią. Solidne zaciski do połączenia przewodu z prętem uziemiającym są również kluczowe.

Uziemienie agregatu krok po kroku bezpieczna instrukcja dla każdego

Poniżej znajdziesz szczegółową instrukcję, która krok po kroku przeprowadzi Cię przez proces prawidłowego wykonania uziemienia agregatu. Pamiętaj, że bezpieczeństwo jest najważniejsze, dlatego każdy etap wykonuj z należytą starannością.

Krok 1: Wybór optymalnego miejsca na uziom gdzie wbić szpilkę, by działała najskuteczniej?

1. Wybierz miejsce na wbicie pręta uziemiającego jak najbliżej agregatu, ale jednocześnie w miejscu, gdzie grunt jest stale wilgotny. Unikaj miejsc suchych, piaszczystych lub tam, gdzie grunt może zamarzać zimą. Idealne będą tereny zielone, z dala od fundamentów budynków i innych instalacji podziemnych. Wilgotne podłoże zapewnia znacznie lepszą przewodność elektryczną, co jest kluczowe dla skuteczności uziemienia.

Krok 2: Prawidłowe pogrążenie pręta uziemiającego w gruncie.

2. Używając młota lub pobijaka, wbij pręt uziemiający pionowo w wybrane miejsce. Upewnij się, że wbity pręt osiągnął wymaganą głębokość co najmniej 1,5 metra, a jego górna część znajduje się na poziomie gruntu lub lekko nad nim, umożliwiając wygodne podłączenie przewodu. Pręt powinien być wbity stabilnie, bez przechylania.

Krok 3: Solidne i trwałe połączenie przewodu z agregatem oraz z uziomem.

3. Przygotuj przewód uziemiający o odpowiednim przekroju i długości. Z jednej strony solidnie podłącz go do zacisku uziemienia na ramie agregatu. Zacisk ten jest zazwyczaj oznaczony symbolem uziemienia. Upewnij się, że połączenie jest mocne i nie ma możliwości jego poluzowania. Drugi koniec przewodu podłącz do pręta uziemiającego. Najczęściej używa się do tego specjalnych zacisków śrubowych, które zapewniają trwały i pewny kontakt elektryczny z prętem. Oczyść powierzchnię pręta w miejscu połączenia, aby zapewnić jak najlepszą przewodność.

Krok 4: Weryfikacja połączenia jak upewnić się, że wszystko jest podłączone poprawnie?

4. Po wykonaniu wszystkich połączeń, dokładnie sprawdź ich stabilność i solidność. Pociągnij delikatnie za przewód, aby upewnić się, że nie ma ryzyka jego odłączenia. Wizualnie oceń stan połączeń powinny być czyste i dobrze dokręcone. Jeśli posiadasz miernik, możesz sprawdzić ciągłość obwodu między zaciskiem na agregacie a prętem uziemiającym. W przypadku jakichkolwiek wątpliwości co do poprawności wykonania uziemienia, zawsze skonsultuj się z wykwalifikowanym elektrykiem.

Najgroźniejsze błędy podczas uziemiania tego bezwzględnie unikaj!

Popełnienie błędów podczas uziemiania agregatu może zniweczyć cały wysiłek i, co gorsza, stworzyć realne zagrożenie. Oto najczęstsze i najbardziej niebezpieczne pomyłki, których należy bezwzględnie unikać.

Błąd nr 1: Zbyt płytkie wbicie pręta lub wybór suchego podłoża.

• Wbijanie pręta na głębokość mniejszą niż zalecane 1,5 metra, a zwłaszcza w suche, piaszczyste podłoże, drastycznie obniża skuteczność uziemienia. W takich warunkach rezystancja uziemienia jest wysoka, co oznacza, że prąd nie będzie skutecznie odprowadzany do ziemi w razie awarii. Może to prowadzić do niebezpiecznego nagromadzenia napięcia na obudowie agregatu.

Błąd nr 2: Użycie "prowizorycznych" przewodów o złym przekroju.

• Stosowanie przewodów o zbyt małym przekroju, wykonanych z niewłaściwego materiału, lub po prostu prowizorycznych połączeń, jest skrajnie niebezpieczne. Taki przewód może nie wytrzymać przepływu prądu w sytuacji awaryjnej, przegrzać się, a nawet zapalić. Zawsze używaj dedykowanych przewodów miedzianych o odpowiednim przekroju (min. 10 mm², a najlepiej 16 mm²).

Błąd nr 3: Niedokładne lub luźne połączenia mechaniczne na zaciskach.

• Luźne połączenia na zaciskach agregatu lub pręta uziemiającego to prosta droga do braku ciągłości obwodu uziemienia. Wibracje, zmiany temperatury czy korozja mogą prowadzić do rozluźnienia połączeń, co sprawi, że uziemienie przestanie działać. Dokładnie dokręcaj wszystkie śruby i regularnie sprawdzaj stan połączeń.

Błąd nr 4: Wykorzystywanie rur gazowych lub wodociągowych jako uziomu.

• To jeden z najgroźniejszych błędów, jakiego można się dopuścić. Rury gazowe, wodociągowe czy instalacje centralnego ogrzewania nie są zaprojektowane jako elementy systemu uziemienia. Ich wykorzystanie w tym celu stwarza śmiertelne ryzyko porażenia prądem dla osób korzystających z tych instalacji, a także ryzyko uszkodzenia tychże instalacji. Nigdy nie traktuj ich jako uziomu dla agregatu!

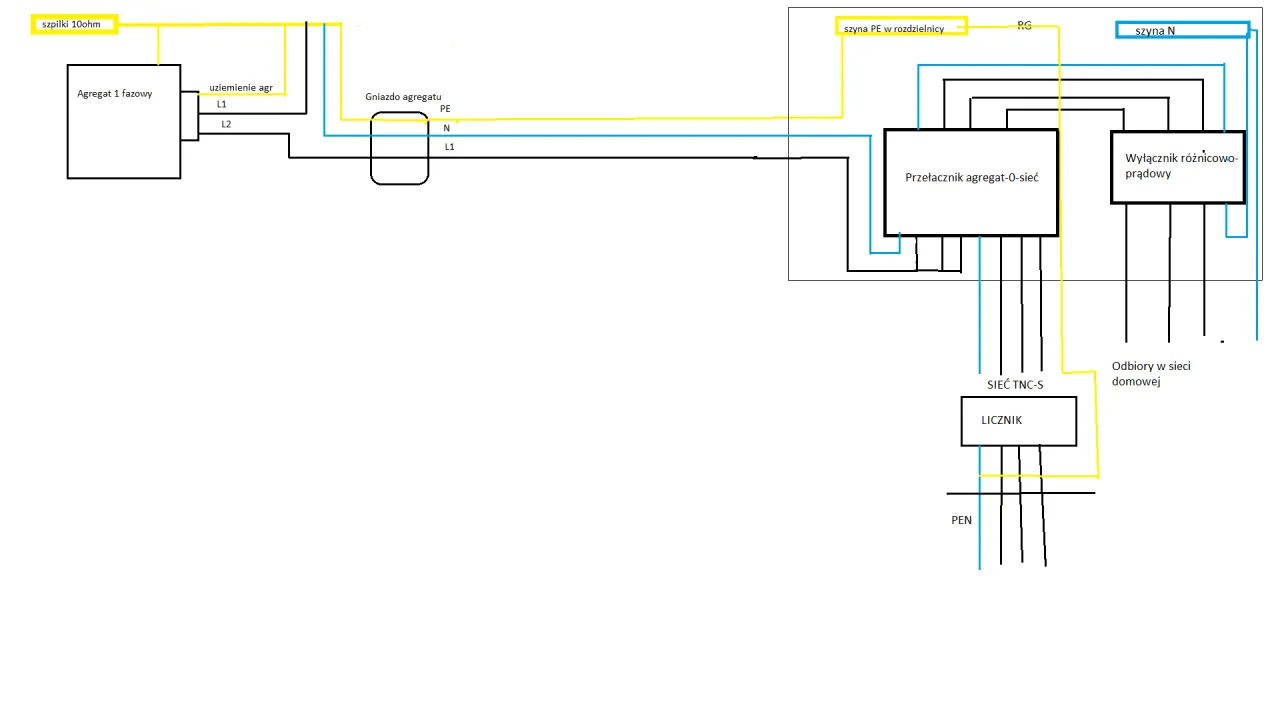

Podłączenie agregatu do instalacji domowej kiedy musisz wezwać elektryka?

Podłączenie agregatu prądotwórczego do domowej instalacji elektrycznej to zadanie, które zdecydowanie wykracza poza możliwości amatorskich interwencji. Jest to skomplikowany proces, który wymaga specjalistycznej wiedzy, uprawnień i doświadczenia. Zawsze w takich sytuacjach należy wezwać wykwalifikowanego elektryka.

Rola Głównej Szyny Wyrównawczej (GSW) w kontekście uziemienia agregatu.

Główna szyna wyrównawcza (GSW) jest kluczowym elementem instalacji elektrycznej budynku, który służy do połączenia wszystkich elementów ochronnych i uziemiających. W przypadku podłączania agregatu do sieci domowej, prawidłowe wpięcie go do systemu GSW jest niezbędne dla zapewnienia bezpieczeństwa i zgodności z przepisami. Elektryk wie, jak prawidłowo wykonać te połączenia, uwzględniając specyfikę instalacji.

Dlaczego samodzielne wpięcie się do instalacji budynku jest niebezpieczne?

Próby samodzielnego podłączenia agregatu do domowej instalacji elektrycznej niosą ze sobą ogromne ryzyko. Możesz narazić siebie i domowników na śmiertelne porażenie prądem, uszkodzić agregat, a nawet spowodować pożar instalacji elektrycznej. Co więcej, nieprawidłowe podłączenie może stanowić zagrożenie dla pracowników pogotowia energetycznego, którzy mogą pracować przy sieci zewnętrznej, nieświadomi obecności podłączonego agregatu. To sytuacja potencjalnie zagrażająca życiu.

Przeczytaj również: Ubytki mocy w systemie elektroenergetycznym: przyczyny i skutki

Przełącznik sieć-agregat (SZR/ATS) kluczowy element bezpiecznego systemu zasilania rezerwowego.

Aby bezpiecznie i zgodnie z przepisami podłączyć agregat do instalacji domowej, niezbędne jest zastosowanie automatycznego przełącznika sieciowo-agregatowego (SZR), znanego również jako ATS (Automatic Transfer Switch). Urządzenie to automatycznie wykrywa zanik napięcia z sieci i uruchamia agregat, a po powrocie zasilania z sieci, przełącza obciążenie z powrotem na sieć. Jest to kluczowy element, który zapewnia płynne i bezpieczne przejście między zasilaniem sieciowym a agregatem, zapobiegając jednoczesnemu podłączeniu obu źródeł.
