Uziom szpilkowy to kluczowy element w systemach ochrony przed przepięciami, który zapewnia bezpieczeństwo zarówno w domach, jak i w obiektach przemysłowych. Właściwe wykonanie uziemienia jest niezbędne, aby uniknąć problemów z rezystancją, która powinna być utrzymywana na odpowiednim poziomie, zazwyczaj poniżej 10 Ω. W artykule omówimy, jak prawidłowo wykonać uziemienie szpilkowe, zwracając uwagę na istotne aspekty, takie jak dobór materiałów, techniki wbijania oraz pomiar rezystancji.
Właściwe zrozumienie i zastosowanie tych zasad pozwoli na efektywne działanie systemu uziemienia, co jest kluczowe dla ochrony przed uszkodzeniami spowodowanymi przez przepięcia. Zastosowanie odpowiednich technik oraz analiza warunków glebowych przyczyni się do osiągnięcia optymalnej efektywności uziemienia szpilkowego.
Kluczowe informacje:- Uziom szpilkowy powinien być wbijany na głębokość co najmniej 3 metrów, aby uzyskać odpowiednią rezystancję.
- Rezystancję można osiągnąć poprzez stopniowe pogrążanie kolejnych elementów lub wstępne obliczenia na podstawie warunków glebowych.
- Odległość między uziomami powinna wynosić co najmniej 4 metry, aby zapewnić skuteczność systemu.
- Pomiar rezystancji jest kluczowy dla oceny efektywności uziemienia i powinien być przeprowadzany zgodnie z określonymi metodami.
- Wybór odpowiednich materiałów oraz technik wbijania ma istotny wpływ na trwałość i skuteczność uziemienia.
Jak prawidłowo wykonać uziemienie szpilkowe dla optymalnej rezystancji
Wykonanie uziemienia szpilkowego to kluczowy proces, który zapewnia bezpieczeństwo instalacji elektrycznych. Aby osiągnąć optymalną rezystancję, należy zwrócić uwagę na kilka istotnych elementów, takich jak głębokość wbijania oraz odpowiednia odległość między poszczególnymi uziomami. Uziom szpilkowy powinien być wbijany na głębokość co najmniej 3 metrów, co pozwala na uzyskanie wymaganej wartości rezystancji, zazwyczaj poniżej 10 Ω.
Ważnym aspektem jest również dobór odpowiednich materiałów oraz technik instalacyjnych. Właściwe przygotowanie i wykonanie uziemienia szpilkowego nie tylko zwiększa jego efektywność, ale również minimalizuje ryzyko uszkodzeń spowodowanych przepięciami. W kolejnych sekcjach omówimy szczegóły dotyczące wyboru materiałów oraz technik wbijania, które są niezbędne do prawidłowego wykonania uziemienia.
Wybór odpowiednich materiałów do uziemienia szpilkowego
Wybór materiałów ma kluczowe znaczenie dla efektywności uziemienia szpilkowego. Najczęściej stosowanymi materiałami są miedź oraz stal ocynkowana, które charakteryzują się wysoką odpornością na korozję i długowiecznością. Miedź jest bardziej efektywna, ale również droższa, podczas gdy stal ocynkowana jest tańsza, ale może wymagać częstszej wymiany.
- Miedź: Doskonała przewodność elektryczna, odporna na korozję, ale kosztowna.
- Stal ocynkowana: Tańsza opcja, dobra odporność na korozję, ale mniej efektywna niż miedź.
- Aluminium: Lżejsze i tańsze, ale wymaga większych przekrojów, co może zwiększać koszty instalacji.
Kluczowe techniki wbijania uziomu szpilkowego w ziemię
Wbijanie uziomu szpilkowego w ziemię to proces, który wymaga zastosowania odpowiednich technik, aby zapewnić skuteczność i trwałość instalacji. Istnieją różne metody wbijania, które można dostosować do warunków glebowych oraz dostępnych narzędzi. Jedną z najpopularniejszych technik jest użycie ręcznych narzędzi, takich jak młotki lub wbijaki, które pozwalają na precyzyjne umiejscowienie uziomu. Ta metoda jest często stosowana w mniejszych projektach, gdzie dostęp do miejsca instalacji jest ograniczony.
Alternatywnie, dla większych instalacji, można wykorzystać elektryczne lub hydrauliczne narzędzia, które znacznie przyspieszają proces wbijania i pozwalają na osiągnięcie większej głębokości. W przypadku twardszych gleb, zastosowanie specjalistycznych wiertnic może być konieczne, aby ułatwić wprowadzenie uziomu do ziemi. Wybór metody wbijania powinien być dostosowany do specyfiki terenu oraz rodzaju materiału, z którego wykonany jest uziom.

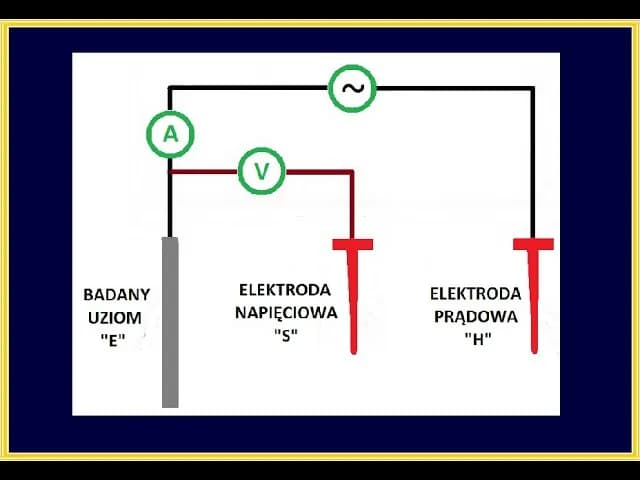

Jak przeprowadzić pomiar rezystancji uziemienia?
Pomiary rezystancji uziemienia są kluczowe dla zapewnienia, że system uziemienia działa efektywnie. Proces ten można przeprowadzić w kilku krokach. Najpierw należy przygotować odpowiednie narzędzia, takie jak miernik rezystancji uziemienia. Następnie, w zależności od wybranej metody, można podłączyć miernik do uziomu i wykonać pomiar. Ważne jest, aby upewnić się, że wszystkie połączenia są dobrze zabezpieczone, aby uniknąć błędnych odczytów.
Po zainstalowaniu miernika, wykonuje się pomiar, który powinien być odczytany zgodnie z instrukcjami producenta. Zazwyczaj zaleca się przeprowadzenie kilku pomiarów w różnych punktach, aby uzyskać dokładny wynik. Pomiar rezystancji powinien być przeprowadzany w warunkach suchych, aby uniknąć wpływu wilgoci na wyniki.
Najczęstsze błędy przy pomiarze rezystancji uziomu
Podczas pomiaru rezystancji uziomu mogą wystąpić różne błędy, które mogą wpłynąć na dokładność wyników. Jednym z najczęstszych błędów jest niewłaściwe podłączenie miernika, co może prowadzić do błędnych odczytów. Innym problemem jest wykonywanie pomiarów w warunkach wilgotnych, co może zafałszować wyniki. Dodatkowo, brak kalibracji sprzętu przed użyciem może również wpłynąć na dokładność pomiaru.
Warto również zwrócić uwagę na odległość między uziomami, ponieważ zbyt mała odległość może prowadzić do błędnych wyników. Aby uniknąć tych problemów, zawsze należy przestrzegać instrukcji dotyczących pomiaru i przeprowadzać je w odpowiednich warunkach. Regularne sprawdzanie sprzętu pomiarowego również pomoże w uzyskaniu wiarygodnych wyników.
Analiza warunków glebowych dla skutecznego uziemienia
Analiza warunków glebowych jest kluczowym krokiem w procesie wykonania uziemienia szpilkowego. Różne typy gleby mają różne właściwości, które wpływają na efektywność uziemienia. Gleby o niskiej rezystywności, takie jak gleby gliniaste, są bardziej efektywne w przewodzeniu prądu, co sprzyja lepszemu uziemieniu. Z kolei gleby piaszczyste o wysokiej rezystywności mogą wymagać dodatkowych działań, aby osiągnąć pożądany poziom rezystancji.
Przed przystąpieniem do instalacji uziomu, warto przeprowadzić pomiar rezystywności gleby. Taki pomiar pozwala na oszacowanie, jak głęboko należy wbić uziom oraz jakie materiały będą najbardziej odpowiednie. Zrozumienie warunków glebowych nie tylko ułatwia instalację, ale również zwiększa bezpieczeństwo i efektywność systemu uziemienia.
Jak ocenić rezystywność gruntu przed instalacją?
Ocena rezystywności gruntu przed instalacją uziomu jest kluczowym procesem, który można przeprowadzić różnymi metodami. Jedną z najczęściej stosowanych technik jest metoda czteropunktowa, która polega na wykorzystaniu czterech elektrod do pomiaru rezystywności. Dwie elektrody są używane do wprowadzenia prądu do ziemi, a pozostałe dwie do pomiaru napięcia, co pozwala na dokładne określenie rezystywności gleby.
Inne metody, takie jak pomiar rezystywności w punktach, mogą być również stosowane, ale metoda czteropunktowa jest najbardziej wiarygodna. Przed przystąpieniem do pomiarów, warto upewnić się, że teren jest odpowiednio przygotowany, aby uzyskać dokładne wyniki. Regularne testowanie gleby przed instalacją uziomu pomoże w optymalizacji całego systemu uziemienia.
Wpływ różnych typów gleby na efektywność uziemienia
Różne typy gleby mają znaczący wpływ na efektywność uziemienia szpilkowego. Gleby gliniaste, na przykład, charakteryzują się niską rezystywnością, co sprawia, że są idealne do instalacji uziomów, ponieważ dobrze przewodzą prąd. W przeciwieństwie do tego, gleby piaszczyste mają wyższą rezystywność, co może prowadzić do problemów z osiągnięciem wymaganej wartości rezystancji. W takich przypadkach może być konieczne zastosowanie dodatkowych uziomów lub innego rodzaju modyfikacji, aby poprawić efektywność systemu uziemienia.
Inne typy gleby, takie jak gleby torfowe, mogą również wpływać na wydajność uziemienia. Gleby te często są bogate w organiczne materiały, co może prowadzić do ich zmiany w miarę upływu czasu, a tym samym wpływać na przewodnictwo elektryczne. Dlatego przed instalacją uziomu warto przeprowadzić dokładną analizę gleby, aby zrozumieć, jakie modyfikacje mogą być potrzebne dla optymalizacji systemu uziemienia.
Czytaj więcej: Czy fotowoltaika działa zimą? Sprawdź, jak radzi sobie w mrozie
Rozmieszczenie uziomów szpilkowych dla lepszej efektywności

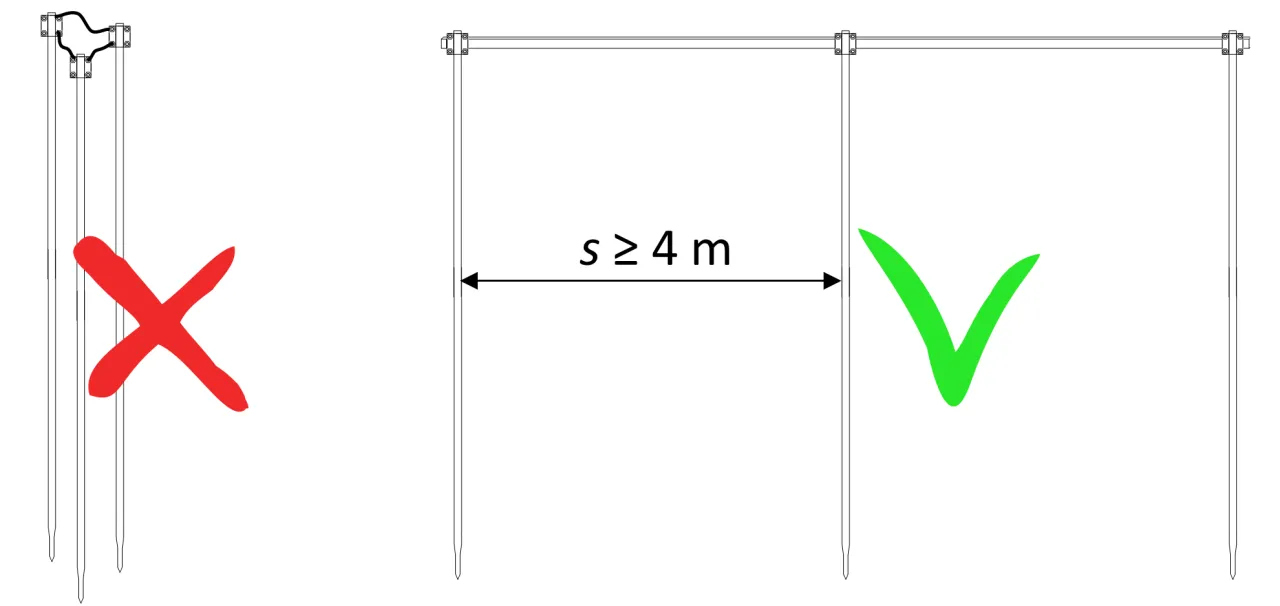

Optymalne rozmieszczenie uziomów szpilkowych jest kluczowe dla zapewnienia ich skuteczności. Uziomy powinny być rozmieszczone w odległości co najmniej 4 metrów od siebie, aby uniknąć wzajemnego oddziaływania, które mogłoby obniżyć ich efektywność. W przypadku większych instalacji, odległość ta może być dostosowywana w zależności od warunków glebowych i wymagań systemu. Warto również rozważyć układ w kształcie litery "T" lub "krzyża", co może zapewnić lepsze połączenie z ziemią.
Ważne jest, aby zrozumieć, że odpowiednie rozmieszczenie uziomów nie tylko poprawia ich efektywność, ale także zwiększa bezpieczeństwo całego systemu elektrycznego. W przypadku trudnych warunków glebowych, warto rozważyć dodanie dodatkowych uziomów, co może pomóc w osiągnięciu wymaganej rezystancji. Przed podjęciem decyzji o rozmieszczeniu uziomów, warto skonsultować się z ekspertem, który może doradzić najlepsze rozwiązania dostosowane do konkretnej sytuacji.
Jak wykorzystać nowoczesne technologie w uziemieniu szpilkowym
W dobie postępu technologicznego, wprowadzenie nowoczesnych rozwiązań w procesie uziemienia szpilkowego staje się coraz bardziej istotne. Wykorzystanie technologii, takich jak czujniki rezystywności i systemy monitorowania, pozwala na bieżąco oceniać efektywność uziemienia oraz dostosowywać parametry w czasie rzeczywistym. Dzięki temu można uniknąć problemów związanych z niewłaściwą rezystancją, co jest szczególnie ważne w obiektach o dużym ryzyku wystąpienia przepięć.
Dodatkowo, zastosowanie technologii GIS (Geographic Information Systems) w planowaniu rozmieszczenia uziomów może znacznie poprawić efektywność całego systemu. Umożliwia to wizualizację warunków glebowych, co pozwala na lepsze dopasowanie lokalizacji uziomów do specyficznych potrzeb terenu. W przyszłości, integracja tych nowoczesnych technologii z tradycyjnymi metodami uziemienia może przynieść znaczne korzyści zarówno w zakresie bezpieczeństwa, jak i efektywności energetycznej.
